Урал рама 4320: Рама Урал 4320: особенности, обслуживание и ремонт

Рама Урал | Грузовики и спецтехника

 Дата публикации: 12.01.2014

Рама Урал усиленная

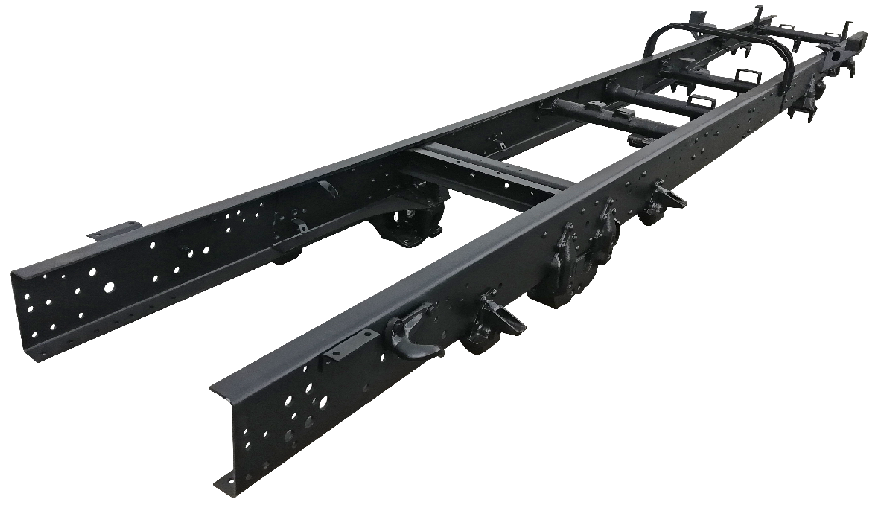

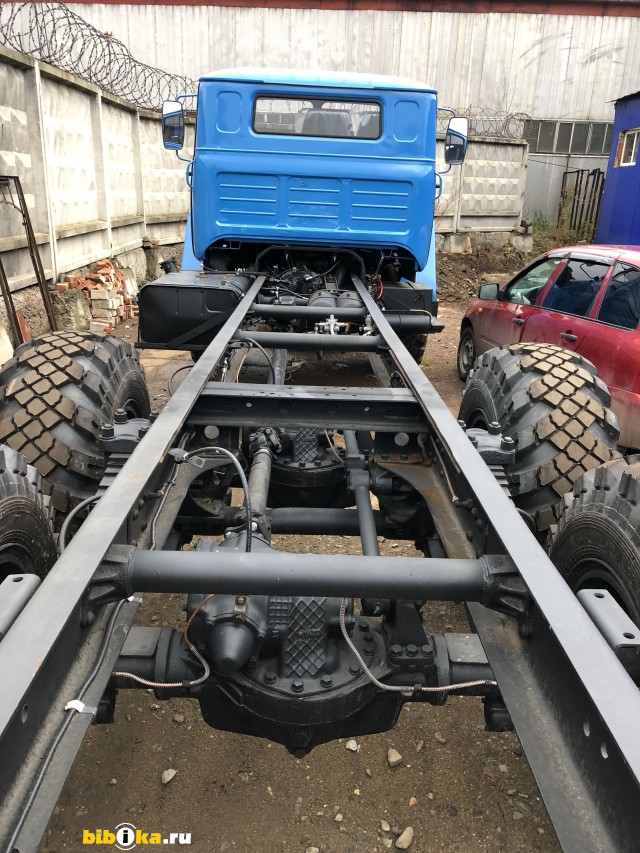

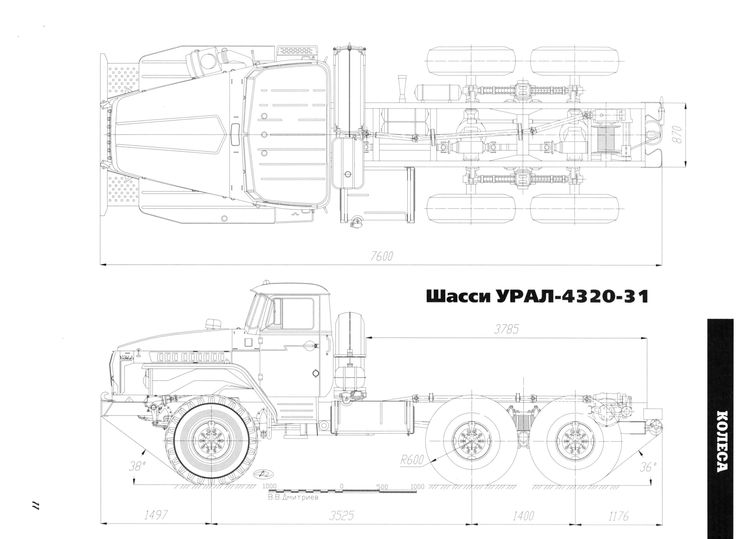

Рама автомобилей «Урал» лонжеронного типа состоит из двух лонжеронов и, которые соединены между собой шестью поперечинами и передним буфером.
Лонжероны рамы штампованные, из листовой стали переменного профиля, усиленные в средней и задней частях. Для буксирования автомобиля в передней части рамы установлены буксирные крюки. В задней части рамы в поперечине установлен буксирный прибор, снабженный пружиной двустороннего действия, которая смягчает ударные нагрузки на раму при езде с прицепом.

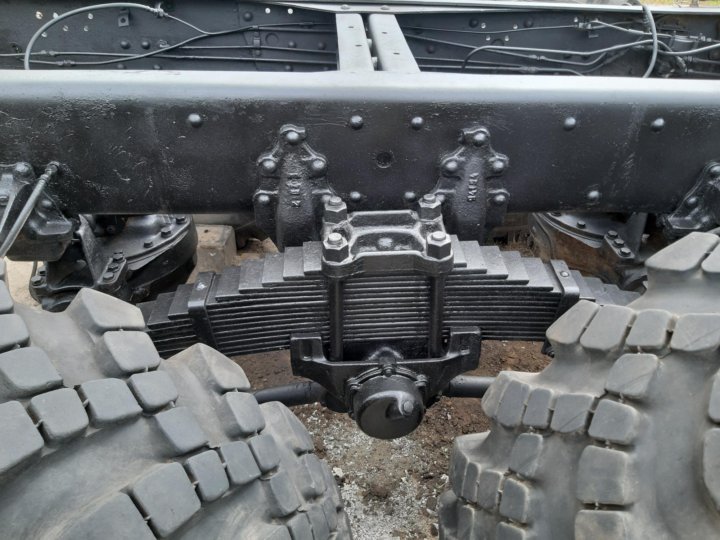

Рамы автомобилей Урал-377, Урал-375Н, Урал-377С, Урал-375СН имеют укороченные по высоте кронштейны балансира, снижающие погрузочную высоту платформы на 44 мм.

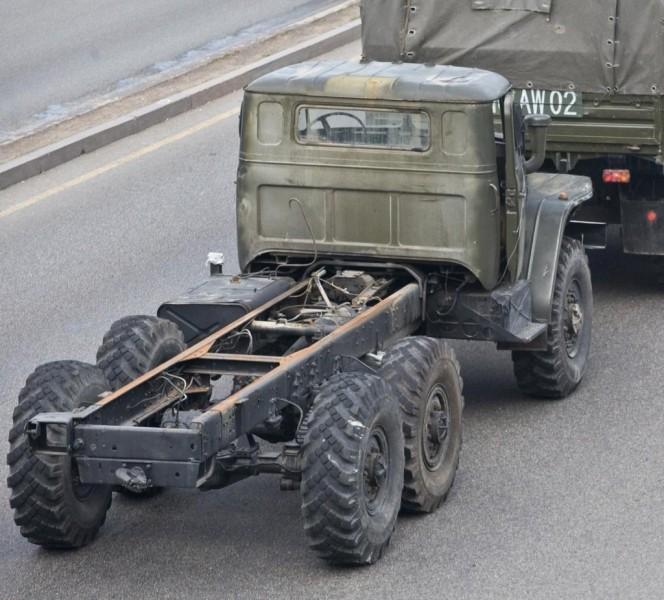

Рамы седельных тягачей в задней части укорочены и имеют два жестких буксирных крюка вместо буксирного прибора. Для обслуживания и защиты от забрызгивания грязью на рамах седельных тягачей установлены площадки.


Рама шасси автомобиля Урал-375А в отличие от рамы автомобиля Урал-375Д в задней части удлинена на 335 мм.

Техническое обслуживание рамы автомобиля Урал

Техническое обслуживание рамы рамы автомобиля Урал заключается в проверке ее геометрической формы, болтовых и заклепочных соединений.
Качество заклепочного соединения проверяют простукиванием заклепок молотком. Ослабленные заклепки следует заменить на новые или на болты с гайками. При ремонте заклепочного соединения в случае износа отверстий под заклепки (более 15% номинального диаметра), отверстия заварить и после разметки просверлить новые.
Прогибы и перекосы рамы определяют осмотром, а также проверкой при помощи линеек и шаблонов.
Геометрическую схему рамы проверяют, замеряя ее по диагонали на отдельных участках. Разность между каждыми двумя одноименными размерами по диагоналям не должна превышать 5 мм.
Разность по ширине переднего и заднего концов рамы должна быть не более 4 мм.
Править раму в холодном состоянии.
Техническое обслуживание буксирного прибора заключается в смазке и очистке его от грязи, подтяжке болтов крепления поперечины буксирного прибора к раме, в проверке поперечного зазора крюка в направляющих втулках. Гайка буксирного крюка должна быть завернута до положения, исключающего осевое перемещение крюка. Крюк при этом должен свободно вращаться от руки.

Ремонт рамы автомобиля Урал

В зависимости от качества сварочных работ ремонт лонжеронов является мерой, обеспечивающей ходимость автомобиля до замены отремонтированной рамы на новую. При обнаружении трещин в лонжеронах рамы провести следующие работы.
В конце трещины просверлить сквозное отверстие диаметром 3-5 мм. По всей длине трещины с обеих сторон сечения лонжерона на глубину мм под углом 90° разделать канавку под сварку. Сварной шов накладывать, начиная от просверленного отверстия и до конца трещины. Шов с внутренней стороны лонжерона зачистить до плотного прилегания усилительной накладки. С внутренней стороны заваренной трещины установить усилительную накладку швеллерного сечения, симметрично расположив ее относительно трещины. Приваривать усилительные накладки только продольными швами. Материалом усилительных накладок является лист толщиной 6-8 мм из малоуглеродистой стали.

На автомобилях выпуска до 1972 г. верхняя и нижняя части поперечины № 2 соединялись между собой заклепками. При обнаружении трещины на нижнем листе поперечины № 2 необходимо просверлить в конце трещины отверстие диаметром 3- 5 мм и установить накладку с креплением на болтах. Для крепления накладок можно использовать имеющиеся отверстия под заклепки или просверлить дополнительные отверстия 11 мм под болты 10 мм.
Материалом накладки является лист толщиной 5-8 мм из малоуглеродистой стали.
При обнаружении трещин на башмаках поперечины № 2 проходящих через крайние заклепки крепления к лонжерону необходимо срубить восемь крайних заклепок и на расстоянии 5 мм от срубленных заклепок просверлить сквозные отверстия 0 15 мм. Конец трещин на башмаках засверлить 0 3-5 мм, трещины заварить. Поперечину к лонжеронам крепить через усилительные накладки болтами М14Х 1,5X40, гайками М14Х1,5ХП, шайбами пружинными 14,2X23,2X4,5.
Материалом усилительной накладки может служить стальной лист толщиной 5-8 мм. Примерные размеры накладки 90X32.
При ремонте лонжеронов рамы и поперечины № 2 рекомендуется применять электроды типа Э42А, Э46А, Э50А с диаметром стержня от 3 до 5 мм. После ремонта раму окрасить.

  • Следующая публикация Передняя подвеска Урал
  • Предыдущая публикация Ведущий мост Урал

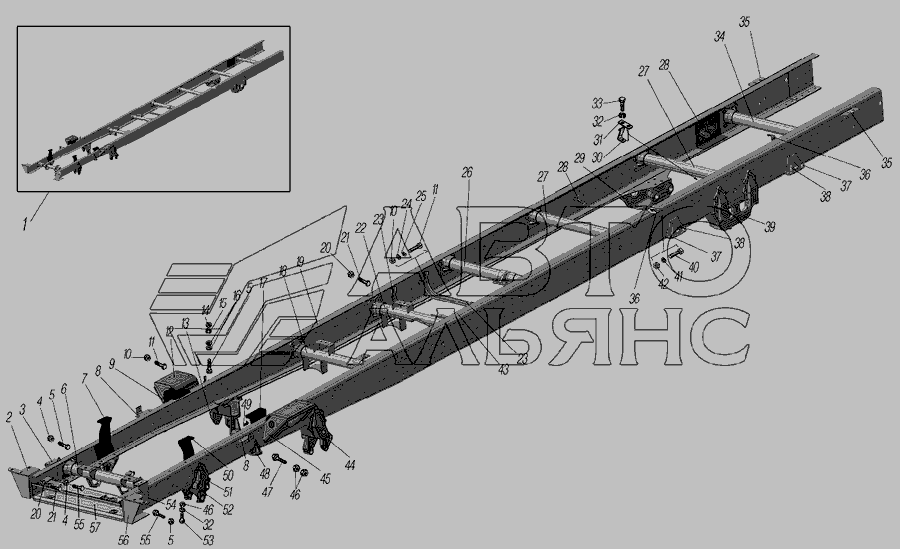

Рама для автомобиля 4320-0000110-71 УРАЛ-4320-61 схема и установка

  1. Установка и применение
  2. УралАЗ
  3. УРАЛ-4320-61
  4. Рама для автомобиля 4320-0000110-71

Данные каталоги размещены на сайте исключительно в информационных целях

zoom-inzoom-outenlargeshrinkcircle-rightcircle-leftfile-text2infocart

1

2

3

4

5

6

7

8

8

9

10

10

11

11

12

13

14

15

16

17

17

18

18

19

19

20

21

21

21

21

22

23

24

24

25

26

27

28

28

29

30

30

31

32

33

34

35

36

36

37

38

39

40

41

42

43

44


Позиция на иллюстрацииЗаводской номер деталиНазвание детали
143203Е-2800010Рама в сборе
24320-2902444
Кронштейн передней рессоры передний правый
34320Я5-1001012Кронштейн передней опоры двигателя
44320Я5-1001013Кронштейн передней опоры двигателя
5375-3506098Угольник гибкого шланга
64320Я5-2905534Кронштейн амортизатора со скобой правый
74320-2902442Кронштейн передней рессоры задний правый в сборе
8250561-П29Гайка М16х1,5-6Н
94320Я5-1203323Кронштейн приемной трубы
10252139-П2Шайба 16
11332702-П29Болт М16х1,5х55
124320-2801024-01Усилитель лонжерона правый
134320-2801025-01Усилитель лонжерона левый
144320Я5-2801136Опора кабины задняя
15330009-П29Болт М14х1,5х39
16251648-П29Гайка М14х1,5-6Н
17331969-П29Болт М12х32
18252137-П2Шайба 12 пружинная
19250514-П29Гайка М12-6Н
20335917-П29Шайба 12,5
215323-4245039Кронштейн
2255571-2918154Кронштейн балансира задней подвески правый
23375-2918156Пластина
24252138-П2Шайба 14 пружинная
25330020-П29Болт М14х35
264320ЯТ-3724389Кронштейн крепления разъема
2743203Е-2801020Лонжерон рамы правый
28375-8501071Угольник крепления платформы нижний
2943203Е-2801021Лонжерон рамы левый
304320-3506035Кронштейн тормозного шланга
3155571-2918155Кронштейн балансира задней подвески левый
324320Я5-2801184Поперечина №5 рамы
334320Ф-2801172Поперечина №4 рамы
344320-3513029-01Кронштейн воздушных баллонов
354320Б5-2801152Поперечина №3 рамы
36336047-П29Шайба 17
374320-2902443Кронштейн передней рессоры задний левый в сборе
384320Я5-2801100-10Поперечина №2 рамы
394320Я5-2905535Кронштейн амортизатора со скобой левый
40375-2902610-БКронштейн буфера передней рессоры
41250558-П29Гайка М14-6Н
42332560-П29Болт М14х45
434320-2902445Кронштейн передней рессоры передний левый
444320Я5-2801082Поперечина дополнительная рамы

Название:

Номер:

Примечание:

TRACK-LINK / Обзоры / ICM / Урал 4320 Российский тяжелый грузовик

Хотя этот комплект изначально был разработан Омега-К вместе с версией ракетной установки и версией в масштабе 1/72, формы, по-видимому, были проданы или предоставлены ICM. . Урал можно приобрести у ICM в виде отдельного комплекта или в комплекте с их 100-мм противотанковой пушкой. Я построил оригинальный выпуск Omega-K, если это имеет какое-то значение.

Первое, что меня поразило, когда я открыл коробку с набором, это количество деталей и большие тяжелые резиновые шины. Комплект отлит из пластика горохового зеленого цвета с небольшой вспышкой. Второй комплект был отлит из более темного вощено-зеленого пластика. Детали лобового стекла и фары отлиты из прозрачного пластика и выглядят хорошо. Семь тяжелых внедорожных шин отлиты из твердой черной резины и имеют превосходную и точную детализацию протектора. На большом листе декалей представлен широкий спектр маркировки Советского Союза и Варшавского договора, но нет маркировки для более современных автомобилей Российской Республики, Белоруссии и т. Д. Инструкции комплекта похожи по стилю на DML, но немного более запутаны, так как некоторые сборки очень сложны, но иллюстрируются только одной загроможденной схемой. Помимо прочего, включены ссылки на краски Humbrol.

Этот набор чрезвычайно сложен, и его сборка займет много времени, даже из коробки. Количество деталей в сочетании с расплывчатыми инструкциями и подгонкой станет огромной проблемой для новичков.

Я начал с сборки кабины, состоящей из множества отдельных частей. Двери и капот открываются/закрываются на петлях, что добавляет сложности (подробнее об этом позже). Я обнаружил, что могу оставить крышу кабины отдельно от дверей и сидений, чтобы облегчить покраску салона. Сиденья довольно гладкие, поэтому я добавил полоску пластика вокруг нижней части, чтобы обозначить отделение подушки сиденья от остальной части сиденья. Две педали и рычаг переключения передач не соответствуют фотографиям интерьера настоящего грузовика, поэтому их необходимо изменить, если вы планируете оставить дверь водителя открытой. Передний противопожарный экран/раму ветрового стекла необходимо аккуратно согнуть, чтобы он правильно вошел в углубление в крыше кабины. Используйте двери, чтобы оценить правильное расстояние между противопожарной стеной, полом и задней частью кабины. Если этого не сделать, вы обнаружите, что двери в дальнейшем не подойдут. Плотное прилегание дверей и слабые петли вынудили меня приклеить двери на место. Передняя часть кабины подходит хорошо, но требует осторожности, так как боковые стороны, капот, крылья, радиатор и т. д. являются отдельными частями, которые требуют тщательного выравнивания. Капот немного короче на 3 мм или около того, и должен немного нависать над решеткой радиатора, а не останавливаться перед передней частью радиатора. Сама кабина кажется немного приземистой через лобовое стекло/окна, когда она закончена.

В комплект входит мотор в сборе, который, к сожалению, не помещается под капот. Собрав двигатель и протестировав его установку на шасси, я обнаружил, что капот не закрывается, потому что двигатель слишком высокий. Мне пришлось снять или оставить все верхние части двигателя, чтобы закрыть капот. По этой причине я не использовал исправные петли капота. Снизу видна только нижняя часть мотора, так что недостающие детали не проблема. В это время я также обнаружил, что требуется много работы, чтобы двигатель поместился внутри кожухов колесных ниш в нижней части кабины. Кабину также сложно правильно зафиксировать на шасси. Будьте готовы потратить некоторое время на пробную подгонку всего, так как в итоге все сборки подходят, но только после некоторой обрезки.

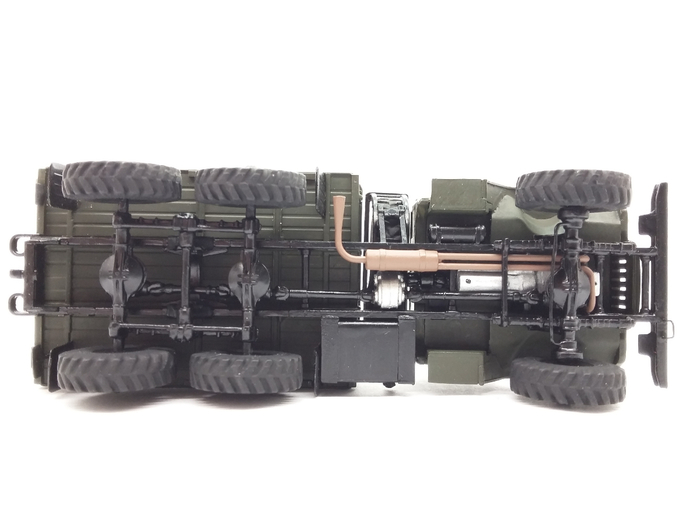

Шасси грузовика состоит из длинных горизонтальных рам и поперечных распорок, как настоящее шасси. Посадка хорошая, за исключением того, что одна из поперечных скоб мешает приводному валу, отходящему от задней части двигателя. Вероятно, я приклеил эту скобу вверх ногами, так как инструкция здесь очень расплывчата, а скобы не симметричны. У меня не было проблем с выравниванием всех шести колес, хотя полушарнирная задняя подвеска требует много времени на сборку и требует тщательной очистки. Сначала создайте колеса/шины, прежде чем добавлять оси, чтобы все было ровно и ровно. Отверстия для штока клапана можно просверлить в квадратном блоке, отходящем от ступицы среднего колеса. Швы пресс-формы можно отшлифовать на шинах, что придает им реалистичный изношенный вид. В целом колеса и шины выглядят слишком маленькими по сравнению с фотографиями реального грузовика, хотя детализация хорошая. Детали верхней части шасси, такие как держатель запасного колеса, топливный бак и т. д., должны быть расположены правильно. На некоторых более толстых частях были следы утопления, которые требовали заполнения. Все части соединились правильно, но потребовалось много жонглирования. Отрезание установочных штифтов очень помогает, так как большинство из них на самом деле не позволяют деталям подходить так, как они должны.
