Урал модификации 4320 – Урал-4320: технические характеристики

обзор, технические характеристики, фото модификации

Грузовой автомобиль Урал-4320 выпускается более 40 лет, а учитывая унификацию многих узлов с Урал-375, срок жизни машины перевалил за 55. Секретом долголетия является прочная конструкция и отличная проходимость. Грузовики остаются востребованными армией и гражданскими службами, нуждающимися в подобной технике.

Об огромном потенциале шасси свидетельствует тот факт, что появившийся в 2015 году Урал-Некст базируется на узлах ходовой части модели 4320. Обновлению подверглась кабина и силовая установка. Общая концепция трансмиссии осталась неизменной.

Блок: 1/6 | Кол-во символов: 554
Источник: https://WarBook.club/voennaya-tehnika/boevye-mashiny/ural-4320/

Создание грузовика

Основной новой машины послужила 375-я модель. Она долго производилась, в её конструкцию было внесено множество изменений, которые сделали Урал-375 надёжным. Главным его недостатком являлась бензиновая силовая установка, которая потребляла много топлива.

В 60-е годы возникла идея замены бензинового мотора на дизельную установку. Уральские инженеры самостоятельно разработали такой двигатель, но в массовое производство он не поступил из-за денежного дефицита у предприятия. Вскоре после этого руководство страны утвердило Ярославский моторный завод центром разработки дизельного силового агрегата. В 1969 году специалисты из Ярославля предложили новый мотор и коробку передач к нему.

Испытателем нового оборудования стал Урал-375Д. В 1970 году было проведено множество испытаний, которые показали качество нового продукта. Было найдено несколько серьёзных проблем, которые устранили к 1972 году, после чего испытания были продолжены. Новые двигатель и КПП установили на грузовик-прототип Э4320.

Пока в Ярославле шла разработка новой силовой установки, в Миассе конструкторы доработали конструкцию Урал-375Д. В 1973 году была готова вся документация, необходимая для производства. Первые опытные образцы сошли с конвейера до конца того же года. Все три авто прошли испытания с новым оборудованием. Было внесено несколько несущественных доработок в устройство машины и двигателя. После этого была подготовлена вся документация для старта производства Урал-4320.

Производство

В 74-м году было построено ещё несколько экземпляров, которые отправились проходить испытания различной сложности. После удачно пройденных тестов было принято решение о начале массового выпуска. Серийное производство стартовало в 1975 году.

Перед создателями стояла задача сделать надёжный грузовик с высокой проходимостью, потому что его планировали адаптировать к военным нуждам. При сборке использовались качественные материалы, которые обеспечили высокую прочность конструкции. За проходимость по бездорожью отвечает колёсная формула 6х6.

В 1978 году Камский автомобильный завод предложил рынку новый дизельный силовой агрегат. Уральские специалисты выпустили мелкосерийную партию с новыми моторами. В течение нескольких следующих лет это оборудование стало приоритетным для Миасса. В 1993 на заводе КамАЗ произошёл сильный пожар, пришлось ограничить выпуск техники. В уральские машины вернулось ярославское оснащение.

Блок: 2/6 | Кол-во символов: 2407
Источник: https://MilitaryArms.ru/voennaya-texnika/boevye-mashiny/ural-4320/

История модели и назначение

Производство моделей линейки Урал 4320 началось в ноябре 1977 года. Выпуск серии в заметно модернизированном виде продолжается в настоящее время. Предшественником автомобиля был Урал 375Д, дебютировавший в далеком 1961 году. С данной моделью Урал 4320 унифицировали по множеству элементов. Изначально машина комплектовалась бензиновым агрегатом с высоким расходом топлива (порядка 40-48 л на 100 км), что считалось ее главным недостатком. Дизельные версии грузовика (с мотором КамАЗ) появились только в 1978 году. Причем их количество в первые годы выпуска было ограничено. Однако постепенно завод перешел на массовую установку Камских дизелей на Урал 4320. Именно это и стало главным отличием первого поколения модели от Урал 375Д.

Основу конструкции Урал 4320 составляла несущая рама, обеспечивающая высокую прочность. Односкатные шины, полный привод и короткие свесы обеспечили хорошую проходимость автомобиля.

В 1986 году грузовик обновили. При этом внешность модели сохранилась практически в неизменном виде. Существенных преобразований не претерпела и моторная гамма. Основным агрегатом остался двигатель КамАЗ-740. Его использовали до 1993 года. Однако после пожара на заводе-изготовителе поставки силовой установки прекратились. Вместо него Урал 4320 стали оснащать двигателями Ярославского моторного завода (ЯМЗ-238 и ЯМЗ-236). Изначально модификации с ЯМЗ-238 выделялись длинным отсеком для мотора, версии с ЯМЗ-236 сохранили прежние формы. Однако с середины 2000-х все вариации Урал 4320 получили удлиненный моторный отсек.

В середине 1990-х грузовик пережил рестайлинг. Автомобиль стали комплектовать широким бампером с фарами, на крыльях в прежнем месте крепления фар установили пластиковые заглушки. Для нужд Минобороны по-прежнему выпускались машины с узким бампером. В 1996 году началось производство облегченной версии Урал 43206 с двумя осями.

Следующее обновление произошло в 2009 году. Автомобиль заметно преобразился, получив модернизированную кабину со стеклопластиковым оперением спереди. Формы Урал 4320 стали более обтекаемыми. Классическая радиаторная решетка с вертикальными линиями на некоторых версиях сменилась решеткой с горизонтальными линиями. На некоторые модификации стали устанавливать кабину бескапотного типа Iveco «P» от СП «УралАЗ-ИВЕКО». Ее отличало оригинальное скругленное интегральное капотное оперение. Прежние агрегаты были заменены на современные дизели ЯМЗ-536 и ЯМЗ-6565, соответствующие стандарту «Евро-4».

В 2014 году серию Урал 4320 преобразовали в серию Урал-М с сохранением большинства характеристик. Осенью 2015 года произошла очередная модернизация. Ее итогом стало появление серии Урал Next, отличавшейся современной кабиной типа «ГАЗель Некст» с новым пластиковым оперением отсека двигателя и усовершенствованными узлами.

Блок: 2/10 | Кол-во символов: 2808
Источник: https://gruzovo.com/ural-4320.html

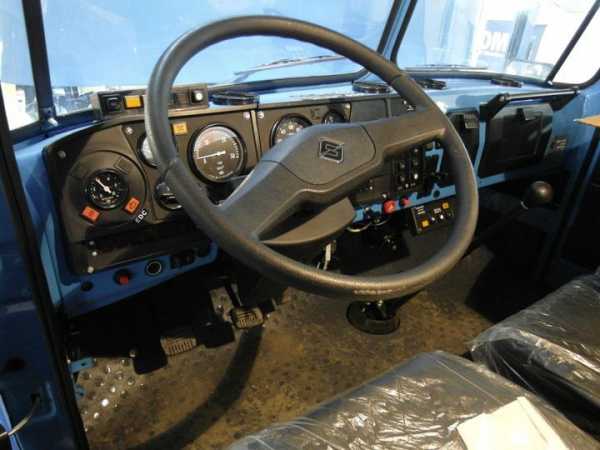

Интерьер

Представленная модель оснащается кабиной с двумя дверьми, выполненной из металла. Рассчитана она на трех человек. Сидение водилы регулируется, имеется система вентиляции. Некоторые варианты кабин комплектуются отдельным спальным местом.

С весны 2009-го Урал-4320 начали оснащать кабиной нового образца, выполненной из стеклопластика. Условия эксплуатации, управление и расположение сидений в ней стали более удобными.

Блок: 3/11 | Кол-во символов: 425
Источник: https://all-auto.org/426-gruzovik-titan-ural-4320.html

Устройство

Кабина и кузов

Кузов автомобиля Урал-4320 — стандартная платформа с бортами, задний открывается. Для перевозки пассажиров она оснащается откидывающимися лавочками. Также можно установить тент: в комплекте есть специальное полотно и каркас. Платформа выдерживает груз до 6,855 тонн, а максимальный вес буксировки — 11,5 тонн.

Кабина Урал-4320 сделана из штампованных металлических листьев. Лобовое стекло обеспечивается полный обзор дороги водителю. Для оценки дорожной ситуации установлены широкие зеркала заднего вида. Для входа в салон есть две двери. Вместительность кабины — 3 человека. Сиденье водителя имеет удобную систему регулировки положения. Некоторые версии транспорта оснащаются кроватью.

В 2009-м году технология производства кабины была изменена. Её выполняли в соответствии с современными стандартами, для производства использовался стеклопластик. Внутреннее обустройство было также изменено — оно стало удобнее.

Технические характеристики

Конструкция шасси Урал-4320 получилась простой. Сделано это было для возможности ремонта в полевых условиях военными рембригадами. Разные комплектации оснащались разными по мощности двигателями (230-250 лошадиных сил). По спецзаказу устанавливали 300-сильный мотор с 5-скоростной КПП.

Для улучшения управляемости в конструкцию был введён ГУР. Для запуска тягача в условиях мороза использовался предпусковой подогреватель, работа которого отвечала требованиям «Евро-3». Топливный бак вмещает 300 литров, некоторые грузовики оснащены дополнительной ёмкостью на 60 литров. Расход топлива составляет 42 л на 100 км при скорости 60 км/ч.

Трансмиссия

Возможность передвигаться по бездорожью была обеспечена за счёт полного привода и односкатных колёс с автоматической системой поддержания оптимального давления в шинах. Передняя подвеска зависимая, установлена на полуэллиптических рессорах. Задняя подвеска имеет схожую конструкцию.

Все мосты Урал-4320 (3 шт) ведущие. Передние управляемые колёса оснащены ШРУСами. Однодисковое сцепление имеет фрикционный привод и дополнено пневмоусилителем.

Раздаточная коробка Урал-4320 механическая, имеет 2 ступени. Её привод на передние колёса всегда активирован. Синхронизированная КПП имеет 5 скоростей и блокируемый межосевой дифференциал. Без синхронизации здесь получается 10 скоростей переднего движения и 2 скорости заднего движения.

Межосевой блокируемый дифференциал раздатки Урал-4320 играет важную роль. В соотношении 1:2 он распределяет крутящий момент между передним и задними мостами.

Управление редукторами проходит в механическом режиме. Карданная передача включает в себя четыре вала. Ведущие мосты Урал-4320 имеют двойную главную передачу, которая состоит из шестерён конического и цилиндрического типов.

Тормоза Урал-4320

Тормозная система состоит из двух механизмов: двухконтурной основной и одноконтурной запасной. Кроме этого, выделяется ещё добавочная функция торможения от системы выхлопа, которая работает на базе пневматического привода. Механические тормоза Урал-4320 имеют барабаны на раздатке. Стояночный тормоз представляет собой барабаны, установленные на выходном валу раздаточной коробки.

Двигатель Урал-4320

За время выпуска авто использовалось несколько силовых агрегатов. Основными были два, остальные были их небольшими видоизменениями.

КамАЗ-740 — компактная силовая установка, у которого частота вращения коленчатого вала выше, чем у ярославских моторов. Этот двигатель всегда показывал отличные результаты при запуске на сильном морозе после простоя в несколько дней. Его мощность давала возможность использовать мощный аккумулятор и стартер. Он имеет привод топливного насоса высокого давления.

ЯМЗ-238 — ярославский продукт, который по характеристикам схож с камским, но вместо предпускового подогревателя имеет электрофакельный механизм. Особенностью силового агрегата является завершение работы — перед глушением мотора необходимо дать ему поработать вхолостую 2-3 минуты.

Каждая силовая установка соответствует нормам «Евро-3». Как уже говорилось выше, при средней скорости (60 км/ч) расход дизеля — 42 л. Если скорость снижается до 40 км/ч, расход сокращается до 36 литров. При передвижению по грунту расход вырастет до 50-55 литров. При преодолении бездорожья расход зависит от многочисленных факторов передвижения. Автомобиль Урал-4320 может развивать 85 км/ч, а полного бака хватит для преодоления пути в 1 000 км.

Блок: 3/6 | Кол-во символов: 4344
Источник: https://MilitaryArms.ru/voennaya-texnika/boevye-mashiny/ural-4320/

Модификации

Имеется немалое количество грузовиков повышенной проходимости Урал-4320, и каждый из них отличается своей особенностью:

  1. Урал-4320-01 – был произведен в 1986-ом году. В нем преобладают улучшенная версия кабины, в отличие от прошлого исполнения, иная платформа и коробка переключения передач. Шел вместе с Камазовским мотором;
  2. Урал-4320-10 — произведенный с 6-ти цилиндровым силовым агрегатом ЯМЗ-236, который выдает 180 конские силы. Машина была спроектирована для перевозок разных грузов, людей и буксирования прицепов по дорогам и бездорожью. Установленная лебедка всегда выручала при застревании (что очень редко случалось), она могла быть рассчитана на расстояние до 65 м;
  3. Урал-4320-31 — выпущенный в 1993-м году с уже 8-ми цилиндровым силовым агрегатом, мощность которого выросла до 240 лошадей. Более того он рознится усовершенствованными настройками удельной мощности;
  4. Урал-4320-30 — грузовик с увеличенной базой колес и повышенной грузоподъемностью;
  5. Урал-4320-41 – грузовик с применяемым мотором Ярославского завода (ЯМЗ-236НЕ2), выпущенный в 2002-ом году. Он соответствовал стандартам Euro-2 и обладал 230-ю лошадиными силами;
  6. Урал-4320-40 — модификация 4320-41, только с удлиненной базой;
  7. Урал-4320-44 — произведен в 2009-ом году – тот же вариант 4320-41, только отличающийся кабиной, в которой увеличили комфортабельность;
  8. Урал-4320-45 – грузовая машина Урал-4320-44, с удлиненной базой;
  9. Урал-4320-48 – идет вместе с силовым агрегатом ЯМЗ-7601. Подобная версия машин была специально произведена для установки спецоборудования.

Получается, что в разных версиях машины Урал-4320, мощность мотора кардинально отличалась. Особенно было весомое появление в 2009-ом году, новой версии грузовика, где оборудовали кабину дополнительным комфортом. Например, капот был изготовлен из стеклопластика. Более того, появилось стильное своеобразное оперение. Начиная с этого года, автокомпания переживает не лишь о внедорожных свойствах грузовика, а и об удобстве пребывание в кабине водителя, какому раньше не было уделено столько внимания.

Стоить сказать, что собирая грузовик, инженеры подумали о человеке, который будет управлять российской машиной. Рулевое колесо не было лишено гидравлического усилителя. Кабина имела довольно хороший обогреватель. Сидение водителя располагает собой регулировками в трех направлениях – по высоте, по длине и по регулируемому наклону спинки кресла. Есть подголовники и подлокотники, делая езду более комфортной. Начали устанавливать ремни безопасности.

Интерьер начали производить с материалов, которые обеспечивают неплохую шумо и теплоизоляцию. Панель приборов получила удобное расположение. Все датчики и измерители без трудностей читаются, а необходимыми кнопками и переключателями можно пользоваться, не покидая место водителя. Есть и немаленький и рациональный бардачок, и полка для сохранности бумаг и прочих вещей и собственности. Под креслами пассажиров, находится ларец для инструмента. Присутствует возможность комплектовать машину спальным местом.

Блок: 5/11 | Кол-во символов: 2992
Источник: https://all-auto.org/426-gruzovik-titan-ural-4320.html

Технические характеристики

Завод выпускает не менее сотни вариантов Урал-4320, в таблице приведены основные варианты.

 Урал-4320Урал-4320-41Урал-4320-31
Грузоподъемность, кг50006855
Вес снаряженный, кг844082658050
Масса прицепа, кг700011500
Длина, мм73667588
Ширина, мм2500
Высота, мм30052805
База, мм3525+1400
Расход топлива на 100 км, л264035

Блок: 4/6 | Кол-во символов: 345
Источник: https://WarBook.club/voennaya-tehnika/boevye-mashiny/ural-4320/

Двигатель

Последние версии Урал 4320 комплектуются несколькими вариантами V-образных дизельных двигателей производства Ярославского моторного завода. Наибольшее распространение получили следующие модели:

  • ЯМ3-236НЕ2: рабочий объем – 11,15 л, номинальная мощность – 230 л.с., максимальный крутящий момент – 882 Нм, количество цилиндров – 6;
  • ЯМ3-236БЕ: рабочий объем – 11,15 л, номинальная мощность – 250 л.с., максимальный крутящий момент – 1078 Нм; количество цилиндров – 6;

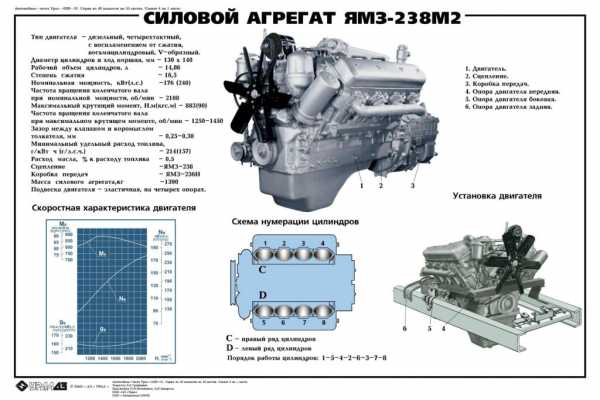

  • ЯМ3-238: рабочий объем – 14,86 л, номинальная мощность – 240 л.с., максимальный крутящий момент – 882 Нм; количество цилиндров – 8;

Данные агрегаты имели жидкостное охлаждение. Система питания – механический рядный ТНВД.

Под заказ устанавливается агрегат ЯМЗ-7601 (номинальная мощность – 300 л.с.).

Блок: 6/10 | Кол-во символов: 774
Источник: https://gruzovo.com/ural-4320.html

Схемы

Нажмите на картинку для просмотра в полном размере.

Схема коробка передач

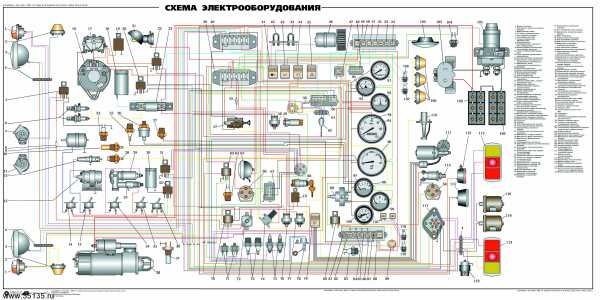

Схема электрооборудования

Схема гидропнематического привода сцепления

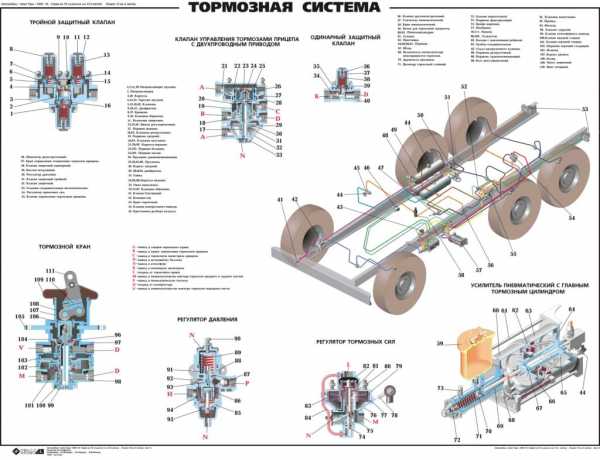

Схема тормозной системы

Блок: 7/10 | Кол-во символов: 178
Источник: https://gruzovo.com/ural-4320.html

Подводим итоги

Модель 4320 Урал стала удачным преемником прожорливого 375 Д, расходовавшего до 70 литров бензина на 100 км. Даже сегодня этот автомобиль вызывает какой-то дикий восторг одним только внешним видом.

Он может перевезти абсолютно любой груз, проезжает там, где навсегда закрыта дорога для многих внедорожников. Колесная формула 6х6 и просто фантастический дорожный просвет в 360 мм закладывает основы для того, чтобы производить 4320 Урал еще на протяжении многих лет.

Советуем Вам прочитать статью: «Урал» – история автозавода

Блок: 7/11 | Кол-во символов: 537
Источник: https://all-auto.org/426-gruzovik-titan-ural-4320.html

Изображения

  • Урал-4320. 2010 год

  • Урал-4320. 2010 год

  • Урал-4320. 2010 год

Блок: 6/10 | Кол-во символов: 112
Источник: https://ru.wikipedia.org/wiki/%D0%A3%D1%80%D0%B0%D0%BB-4320

Литература

  • Суворов С. «Урал-ВВ». От локального бронирования к полноценному защищённому автомобилю (рус.) // Техника и вооружение вчера, сегодня, завтра : журнал. — 2014. — Июль (№ 07). — С. 11-15.

Блок: 9/10 | Кол-во символов: 196
Источник: https://ru.wikipedia.org/wiki/%D0%A3%D1%80%D0%B0%D0%BB-4320

Кол-во блоков: 20 | Общее кол-во символов: 16837
Количество использованных доноров: 5
Информация по каждому донору:
  1. https://gruzovo.com/ural-4320.html: использовано 3 блоков из 10, кол-во символов 3760 (22%)
  2. https://all-auto.org/426-gruzovik-titan-ural-4320.html: использовано 3 блоков из 11, кол-во символов 3954 (23%)
  3. https://WarBook.club/voennaya-tehnika/boevye-mashiny/ural-4320/: использовано 2 блоков из 6, кол-во символов 899 (5%)
  4. https://MilitaryArms.ru/voennaya-texnika/boevye-mashiny/ural-4320/: использовано 2 блоков из 6, кол-во символов 6751 (40%)
  5. https://ru.wikipedia.org/wiki/%D0%A3%D1%80%D0%B0%D0%BB-4320: использовано 2 блоков из 10, кол-во символов 308 (2%)

arendavlg.com

технические характеристики, вес и размеры, двигатель, расход топлива

Грузовые автомобили повышенной проходимости — востребованная техника для отечественных вооруженных сил и народного хозяйства. Урал-4320 — детище автозавода в Миассе — одна из лучших разработок полноприводного грузовика, способного с легкостью преодолеть весеннюю распутицу и зимние снежные заносы.

Рассмотрим историю создания и основные технические характеристики Урала-4320, основные модификации машины.

История создания

Предшественник Урала-4320 — одноименный автомобиль с индексом 375, оснащенная бензиновым двигателем и производимая с 1961 года. Этот грузовик не отличался большой надежностью, но главный его недостаток — недостаточная мощность и повышенный расход топлива.

Поэтому в середине шестидесятых был разработан дизельный Урал-640. Серийное производство этой машины наладить не удалось по причине недостаточного финансирования проекта.

Работы возобновились в 1969 году, когда Ярославский моторный завод получил государственный заказ на проектирование и выпуск дизельного мотора и трансмиссии для Урала-375. К испытаниям пробных экземпляров новой автомашины с дизельным двигателем и усовершенствованной трансмиссией приступили спустя год. После доработки конструкции мотора в результате устранения выявленных недостатков в 1975 году в серийное производство поступил Урал-4320 с дизельным мотором ЯМЗ 740.

Урал-4320

С 1978 года грузовик стал оснащаться двигателями кам

militaryexp.com

Технические характеристики Урал-4320 '1977–н.в.

1980–1986 1993– 2013–
основные
расположение руля слева
количество дверей 2
количество мест
всего 3 3
из них неполноценных 0
конструкция рамная
геометрия
габариты
длина 7 100 мм 8 958 мм
ширина 2 500 мм 2 500 мм
высота 2 680 мм 2 805 мм
колёсная база 3 525 мм 4 555 мм
колея
передняя 2 000 мм
задняя 2 000 мм
дорожный просвет
стандарт 400 мм
масса
снаряженная 7 850 кг
полная 21 245 кг
двигатель
название КамАЗ-740 ЯМЗ-236
тип Внутреннего сгорания
расположение спереди, продольно
материал блока чугун
цилиндры/клапаны V8/2 V6/2
объем 10 850 см³
мощность
мощность 210 л.с.
в диапазоне от 2 600 об/мин
в диапазоне до 2 600 об/мин
крутящий момент
крутящий момент 637 Нм
в диапазоне от 1 400 об/мин
в диапазоне до 1 700 об/мин
степень сжатия 17
топливо дизель
турбонаддув нет
охлаждение жидкостное
трансмиссия
привод полный
коробка передач МКПП 5 (КамАЗ-14) МКПП (ЯМЗ) МКПП (ЯМЗ-2361)
сцепление Двухдисковое
подвеска и рулевое управление
передняя подвеска
тип упругого элемента рессорная на продольных полуэллиптических рессорах
тип направляющего аппарата зависимая
амортизаторы
наличие да
принцип действия гидравлический
задняя подвеска
тип упругого элемента рессорная на продольных балансирных рессорах
тип направляющего аппарата зависимая
тип рулевого управления С гидроусилителем
тип передней подвески (уст.) Зависимая рессорная Зависимая, рессорная Зависимая, на двух продольных полуэллиптических рессорах, с гидравлическими телескопическими амортизаторами
тип задней подвески (уст.) Зависимая рессорная Зависимая, рессорная Зависимая, балансирная, с реактивными штангами, на двух продольных полуэллиптических рессорах
электрика
напряжение бортовой сети 24 V
динамические характеристики
максимальная скорость 72 км/ч
ограничитель скорости нет
эксплуатационные характеристики
объем топливного бака 300 л
Система "старт-стоп" нет
грузоподъемность 12 000 кг
масса буксируемого прицепа 11 500 кг
тормозная система
ABS нет
передние тормоза
тип барабанные
задние тормоза
тип барабанные
колёса и диски
материал дисков сталь
передние
?J × 21
425/85 R21
задние
?J × 21
425/85 R21
место производства г. Миасс РФ, Челябинская область, Миасс

www.autowp.ru

Урал-4320 — Википедия

Урал-4320

Общие данные

Годы пр-ва1977 — настоящее время
Классгрузовик повышенной проходимости
Тип(ы) кузоваседельный тягач, бортовой, тентовый, вахтовый, цистерна и топливозаправщик

КамАЗ-740, ЯМЗ-236, ЯМЗ-238, ЯМЗ-6565, ЯМЗ-536

Марка:КамАЗ-740, ЯМЗ-236, ЯМЗ-238, ЯМЗ-6565, ЯМЗ-536
Тип:дизельный
Объём:10 857 или 11 150 (ЯМЗ) см3
Максимальная мощность:210 и 230 или 240 и 300 или 330 (ЯМЗ) л. с., при 2000 об/мин
Максимальный крутящий момент:637 или 883 (ЯМЗ) Н·м, при 1400 об/мин
Конфигурация:V8
Цилиндров:8
Макс. скорость:85 км/ч
Расход топлива при смешанном цикле:40 л/100 км
Расход топлива при городском цикле:30—50 л/100 км
Расход топлива на трассе:30 л/100 км
Диаметр цилиндра:120 мм
Ход поршня:120 мм
Степень сжатия:17
Порядок работы цилиндров:1-5-4-2-6-3-7-8
механическая 5-ступ.
Производитель:КамАЗ
Тип:механическая
Число ступеней:5
Передаточные отношения:
1 передача:5,62
2 передача:2,89
3 передача:1,64
4 передача:1,00
5 передача:0,724
Задняя передача:5,30
Переключение:напольный рычаг
Раздаточная коробка двухступенчатая. Передаточные числа: 1 передача — 2,05; 2 передача — 1,30 (с 2002 г. передаточное число 2 передачи — 1,21). Главная передача ведущих мостов — двойная, передаточное число — 7,32.

Характеристики

Массово-габаритные

Высота2715 (с тентом 3005) мм
Колея задняя2000 мм
Колея передняя2000 мм
Полная масса15 205

На рынке

Другое

Грузоподъёмность6855 кг (+ буксируемый прицеп = 11 500 кг)
Объём бака300 + 60 л
Длиннобазовый «Урал-4320»

Урал-4320 — грузовой автомобиль повышенной проходимости двойного назначения с колёсной формулой 6 × 6, производящийся на Уральском автомобильном заводе в Миассе (Россия), в том числе и для использования в вооружённых силах в семействе унифицированных армейских автомобилей «Суша» до 1998 года.

На сегодняшний день серия Урал-4320 производится с дизельными двигателями ЯМЗ мощностью 230—312 л. с. экологического класса от Евро-4. Размер шин - 14.00 R20 (370 R508). Модель ОИ-25 - выпускаемые заводами Кама, Росава. Модель Я-307М - выпускаемые заводами Белшина, Росава.

Предназначение

Урал-4320 был разработан для транспортировки грузов, людей и трейлеров на всех типах дорог.

Видео по теме

История

Производство грузовиков и шасси линейки «Урал-4320» было начато 17 ноября 1977[1] и фактически данная серия производится по настоящее время, хотя и в существенно модернизированном виде.

Основное отличие Урал-4320 от линейки карбюраторного Урал-375Д — экономичный и тяговитый дизельный двигатель. На 1986 год выпущено более миллиона грузовиков. Изначально Урал-4320 оснащался дизельным двигателем КамАЗ-740, но в результате пожара на заводе двигателей КамАЗ 14 апреля 1993 года, поставки данного двигателя сторонним производителям прекратились, и на Урал-4320 (а также всех последующих моделях и модификациях грузовиков Урал) стали устанавливаться двигатели ЯМЗ-236 и ЯМЗ-238 Ярославского моторного завода. Из-за образовавшегося дефицита дизельных двигателей некоторая часть Урал-4320 выпуска 1993—1994 гг. была вынужденно оснащена карбюраторным двигателем ЗИЛ-375, то есть фактически было продлено производство модели Урал-375Д, но с оперением моторного отсека типа 4320. Первоначально модификации с двигателем ЯМЗ-238 отличались внешне более длинным моторным отсеком, а машины с двигателем ЯМЗ-236 сохранили такой же моторный отсек, как у машин с двигателем КАМАЗ-740 (отличие — у машин с ЯМЗ-236 воздушный фильтр на правом крыле из-за иной, более плотной компоновки моторного отсека). С середины 2000-х все машины независимо от модели двигателя выпускаются с удлинённым моторным отсеком.

С середины 1990-х годов на Урал-4320 и Урал-5557 появился широкий бампер с фарами, а в крыльях, на старых местах крепления фар, появились пластиковые заглушки. Однако исключительно для нужд Министерства обороны, по специальному заказу, до сих пор[когда?] поставляются машины с узким бампером и фарами в крыльях. С 1996 года начат выпуск облегченного двухосного (4х4) 4,2-тонного грузовика Урал-43206, конструктивно полностью идентичного трехосному Урал-4320.

Урал-43206 с бескапотной кабиной IVECO

В 2009—2014 гг. на автомобили серии 4320 мелкосерийно устанавливали бескапотную кабину типа Iveco «P» (производства СП «УралАЗ-ИВЕКО») с оригинальным скругленным интегральным стеклопластиковым капотным оперением (комплектации «-57» и «-58»). В дальнейшем такая кабина начала устанавливаться на шасси Урал-4320 и в бескапотном варианте. С переходом на двигатели стандарта Евро-4 на Урал-4320 начали применяться только современные дизели серий ЯМЗ-6565 и ЯМЗ-536.

В 2014 году с целью повышения надежности узлов и агрегатов шасси и увеличения пробега до капремонта серия Урал-4320 была модернизирована в серию «Урал-М» при сохранении кабины типа 4320.

Осенью 2015 года серия «Урал-М» была модернизирована до серии Урал Next путём установки кабин нового поколения типа «ГАЗель Next» с оригинальным пластиковым оперением моторного отсека, а также рядом усовершенствованных узлов и агрегатов.

  • Распределение нагрузки снаряженного автомобиля = передняя ось — 4550 кг, задняя тележка — 3500 кг
  • Распределение нагрузки автомобиля полной массы = передняя ось — 4635 кг, задняя ось — 10 570 кг

Модификации

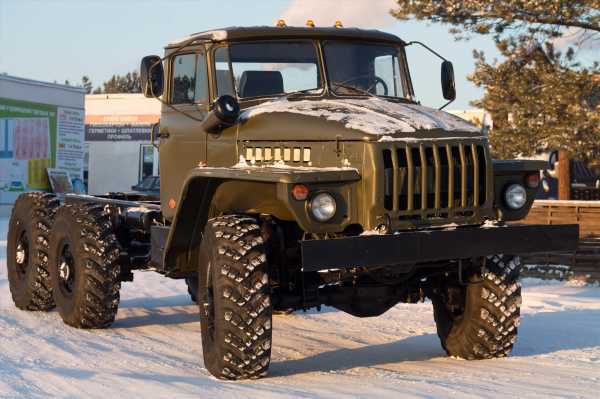

  • Урал-4320-****-** — шасси со стандартной («классической») металлической кабиной, грузоподъёмностью около 7-9 т;
  • Урал-4320-19**-** — длиннобазное шасси, грузоподъёмностью около 12 т;
  • Урал-43203-****-** — шасси с усиленной передней подвеской;
  • Урал-43204-****-** — шасси трубоплетевозного тягача, увеличенная грузоподъёмность;
  • Урал-44202-****-** — седельный тягач для эксплуатации с полуприцепом по всем видам дорог;
  • Урал-5557/55571-****-** — шасси для монтажа технологического оборудования и специальных установок массой ~12—14 т с низкопрофильными широкими шинами с регулируемой подкачкой колес, что существенно повышает проходимость автомобиля;
  • Урал-43206-****-** — шасси с колёсной формулой 4 × 4;

Варианты кабины и оперения:

  • Урал-4320*/5557*-****-40/41 — цельнометаллическая, трехместная, двухдверная кабина, так же под индексом выпускаются машины со сдвоенной четырёхдверной кабиной;
  • Урал-4320*/5557*-****-42/44 — цельнометаллическая, трехместная, двухдверная кабина со спальником. В настоящее время снята с производства;
  • Урал-4320*/5557*-****-48/58/59 — версия с новой более объёмной комфортной кабиной капотного типа, пластиковым оперением, подрессоренным сиденьем водителя;
  • Урал-4320*/5557*-****-70/71/72/73/74/75 — версия с использованием кабинного модуля Газели Next, может быть трёхместной или семиместной;

Все версии могут так же оснащаться бескапотными кабинами IVECO.

Бронированные армейские модификации

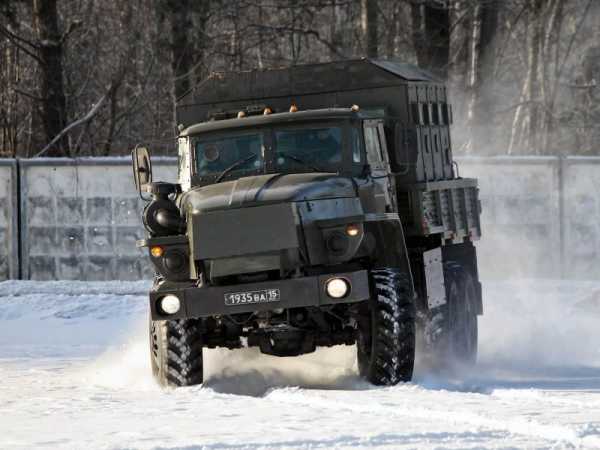

Урал-4320-09-31

Бронированный автомобиль на базе Урал-4320-31 с кабиной, формованной из цельного бронированного листа, с бронированными стеклами, амбразурами для ведения огня, мощными сейфовыми дверями, оборудованными замками с внутренней блокировкой.

Пол кабины, задняя стенка и крыша тоже выполнены из бронелиста, в крыше — бронированный люк, который можно использовать как пулемётное гнездо. Кабина стала двухместной, с раздельными сиденьями. На освободившемся месте установлено спецоборудование: приборы ночного видения, радиационной и химической разведки, армейская радиостанция и т. п. Кроме обычной «печки», на крыше монтируется фильтро-вентиляционная установка (ФВУ).

На автомобиле установлены стальная «маска» на радиаторе; боковины и капот изготовлены из бронелиста. Бронированы также ящик с аккумулятором и топливный бак. В кузове под тентом может быть установлен бронированный модуль на 15—20 бойцов. Внутри только деревянные лавки.

Урал-Э4320Д-31 (Урал-4320-0010-31)

Бронированный автомобиль многоцелевого назначения, унифицированного семейства «Мотовоз-1» с бронированным функциональным модулем, установленным на платформе автомобиля, предназначенный для перевозки различных грузов, личного состава и буксирования прицепных систем по всем видам дорог и местности. Разработан на базе автомобиля Урал-4320-31 типа 6 × 6. Бронеавтомобиль обладает повышенной защищённостью от огня стрелкового оружия и противоминной стойкостью. Впервые был представлен на выставке Russian Expo Arms-2009 в Нижнем Тагиле. 10 июня 2011 года на показе военной техники на полигоне НИИИЦ АТ 3 ЦНИИ МО РФ в Бронницах автомобиль был представлен как Урал-4320-0010-31.

Casspir Mk6

Бронированная машина MPVI (англ. Mine Protected Vehicle for India), изготовляемая на созданном Mahindra & Mahindra и BAE Systems совместном предприятии Defence Land Systems India (DLSI) на принадлежащем Mahindra & Mahindra заводе в Притхла близ Фаридабада (штат Харьяна). Заказ данных шести машин правительством Джаркханда был обусловлен необходимостью борьбы с действующими в штате повстанческими группами промаоистской ориентации.

Машина выполнена в виде конструкции, базирующейся на цельносварном V-образном корпусе и основе шасси грузовиков семейства «Урал-4320». Предлагаются модификации с колёсными формулами 4 × 4 и 6 × 6, оснащённые дизельным двигателем с турбонаддувом ЯМЗ-236НЕ2 (максимальная мощность 230 л. с. / 169 кВт) и механической коробкой передач ЯМЗ-236У. Данное решение выбрано с целью удешевления машины, стоимость которой заявляется от 350 тыс. долл. Согласно заявлению директора по развитию бизнеса BAE Systems Land Systems South Africa Йохана Йоосте, «использование элементов „Урала“ позволило сократить стоимость на треть».

В варианте с формулой 6 × 6 машина имеет длину 7,59 м, ширину 2,67 м, клиренс 380 мм, боевую массу 14,32 т. Бронеавтомобиль вмещает до 18 человек личного состава, размещаемых в индивидуальных подвесных противоударных креслах и может быть выполнен в виде бронетранспортёра, многоцелевой или командной машины. Заявляется, что на испытаниях машина выдерживала без ущерба для личного состава подрыв двадцатиоднокилограммого заряда под колесом (достоверность подтверждалась выложенным в интернете видео соответствующих испытаний[2]) и четырнадцатикилограммовым зарядом под корпусом машины. Возможна навеска дополнительной баллистической защиты[3].

Урал-4320ВВ

Бронированный автомобиль спроектирован по программе «Мотовоз-2» по техзаданию главного командования ВВ МВД России на базе шасси многоцелевого автомобиля «Урал-4320» 6 × 6. Бронеавтомобиль оснащён двигателем ЯМЗ стандарта «Евро-4», обладает противоминной защитой и выполнен с однообъёмным бронированным кузовом, в котором можно разместить до 17 бойцов с полным вооружением. Компоновка бронеавтомобиля свободная, что позволяет устанавливать на него различные варианты боевых модулей и оборудования в зависимости от поставленных оперативных задач.

Автомобиль впервые представлен в 2013 году на выставке Russian Arms Expo-2013 в Нижнем Тагиле. Данный автомобиль станет основой для целого семейства тактических защищенных автомобилей, обладающих высокой степенью унификации и отличающихся различными колёсными формулами.

Применение

Изображения

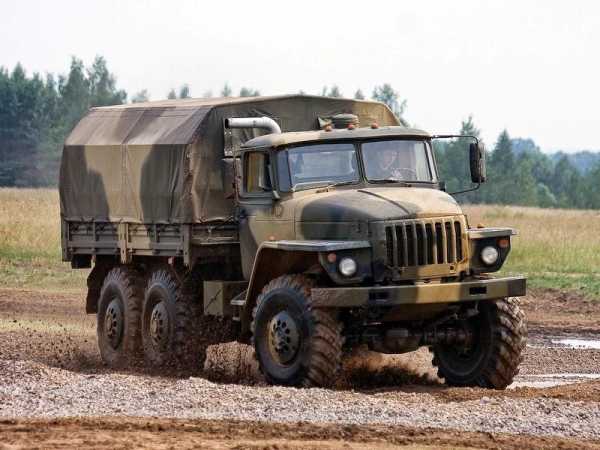

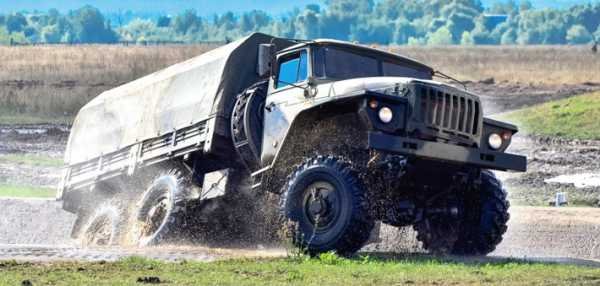

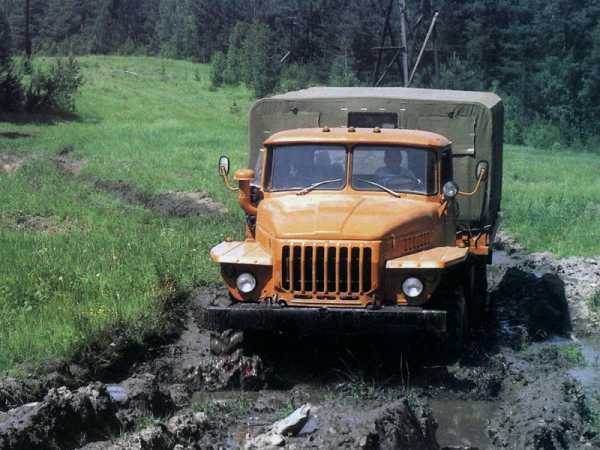

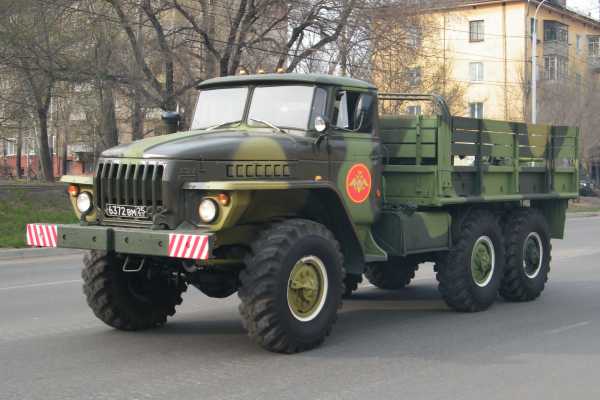

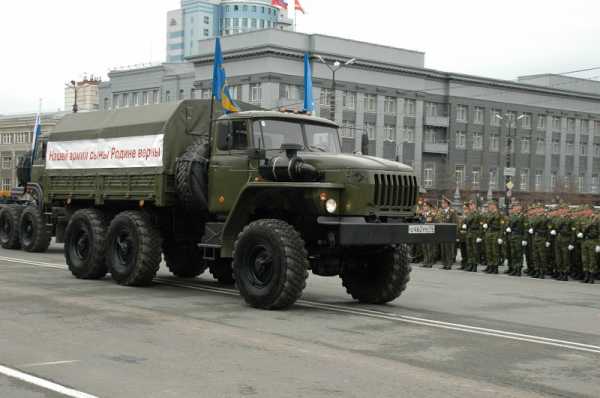

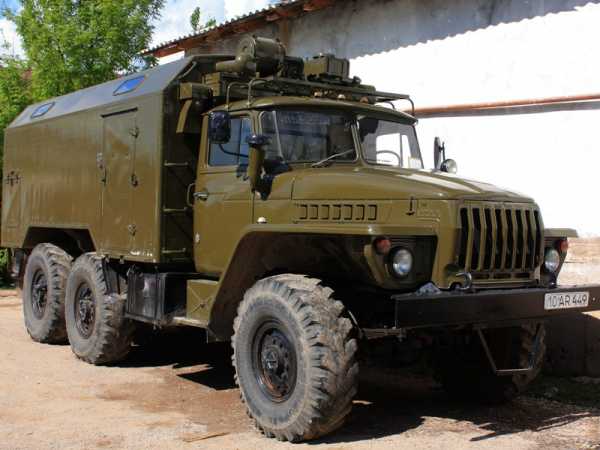

  • Урал-4320. 2010 год

  • Урал-4320. 2010 год

  • Урал-4320. 2010 год

См. также

Примечания

Литература

  • Суворов С. «Урал-ВВ». От локального бронирования к полноценному защищённому автомобилю (рус.) // Техника и вооружение вчера, сегодня, завтра : журнал. — 2014. — Июль (№ 07). — С. 11-15.

Ссылки

wiki2.red

УрАл-4320 - Википедия

Материал из Википедии — свободной энциклопедии

(перенаправлено с «»)

Перейти к навигации Перейти к поиску
Урал-4320
Общие данные
Годы производства 1977 — настоящее время
Сборка УралАЗ (Миасс, Россия)
УралАЗ (Миасс, Россия)
Класс грузовик повышенной проходимости
Дизайн
Тип кузова седельный тягач, бортовой, тентовый, вахтовый, цистерна и топливозаправщик
Компоновка переднемоторная, полноприводная
Двигатель
КамАЗ-740, ЯМЗ-236, ЯМЗ-238, ЯМЗ-6565, ЯМЗ-536
Марка КамАЗ-740, ЯМЗ-236, ЯМЗ-238, ЯМЗ-6565, ЯМЗ-536
Тип дизельный
Объём 10 857 или 11 150 (ЯМЗ) см3
Максимальная мощность 210 и 230 или 240 и 300 или 330 (ЯМЗ) л. с., при 2000 об/мин
Максимальный крутящий момент 637 или 883 (ЯМЗ) Н·м, при 1400 об/мин
Конфигурация V8
Цилиндров 8
Макс. скорость 85
Расход топлива при смешанном цикле 40
Расход топлива при городском цикле 30—50
Расход топлива на трассе 30
Диаметр цилиндра 120 мм
Ход поршня 120 мм
Степень сжатия 17
Порядок работы цилиндров 1-5-4-2-6-3-7-8
Трансмиссия
механическая 5-ступ.
Производитель КамАЗ
Тип механическая
Число ступеней 5
Передаточные отношения
1 передача 5,62
2 передача 2,89
3 передача 1,64
4 передача 1,00
5 передача 0,724
Задняя передача 5,30
Переключение напольный рычаг
Раздаточная коробка двухступенчатая. Передаточные числа: 1 передача — 2,05; 2 передача — 1,30 (с 2002 г. передаточное число 2 передачи — 1,21). Главная передача ведущих мостов — двойная, передаточное число — 7,32.
Характеристики
Массово-габаритные
Длина 7366 мм
Ширина 2500 мм
Высота 2715 (с тентом 3005) мм
Клиренс 400 мм
Колёсная база 3525+1400 мм
Колея задняя 2000 мм
Колея передняя 2000 мм
Масса 8050 кг
Полная масса 15 205
На рынке
Похожие модели ЗИЛ-131, КрАЗ-255Б
Другое
Грузоподъёмность 6855 кг (+ буксируемый прицеп = 11 500 кг)
Объём бака 300 + 60 л

encyclopaedia.bid

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
