Урал-4320, схема и технические характеристики грузового автомобиля, раздаточная коробка и передний мост, шасси, тормоза и кабина
Урал-4320 представляет собой брутальный грузовик родом из СССР, который был выпущен в 1977 году, и до сих пор производится на автомобильном заводе «Урал». Он имеет три ведущих моста и колёсную формулу 6х6. Этот мощный внедорожный грузовик может эксплуатироваться в самых жёстких условиях, неизменно удивляя окружающих своей надёжностью и брутальным внешним видом.
История появления автомобиля Урал-4320
Грузовики Урал-4320 начали серийно выпускать в 1977 году. Главным отличием нового грузовика от Урал-375Д стало наличие мощного дизельного двигателя, расход топлива которого был значительно меньше, чем у бензиновой модификации. Новая модель настолько понравилась военным и хозяйственникам, что к 1986 году завод выпустил более миллиона шасси Урал-4320, на которые были установлены различные кузова.
Первые модели, которые выпускались до 1993 года, были оборудованы камазовскими дизелями, но после пожара 1993 года завод на Каме прекратил поставлять свои моторы другим производителям. Пришлось переходить на дизели Ярославского моторного завода. Так как сразу не удалось договориться с Ярославским заводом о поставке двигателей, в 1993 и 1994 году завод «Урал» был вынужден вернуться к выпуску автомобилей с бензиновым двигателем ЗИЛ-375. По своей схеме это был тот же Урал-375Д только с кабиной от Урал-4320.
Когда удалось договориться о поставке ярославских дизелей, на все шасси Урал-4320 устанавливались моторы двух видов:
Все грузовики с двигателями ЯМЗ-236 остались внешне без изменений, а модификации с ЯМЗ-238 получили новую кабину с увеличенным размером моторного отсека. Кроме размера капота, данные модификации можно быстро отличить по внешнему виду, так как у грузовиков с ЯМЗ-236 воздушный фильтр просто не поместился под капот, и его пришлось разместить на правом крыле. Начиная с середины 2000-х годов, все шасси Урал-4320 получили одинаковые кабины с удлиненным моторным отсеком.
В 2014 году всё семейство грузовых автомобилей на шасси Урал-4320 было модернизировано в серию Урал-М. При этом новая модификация сохранила кабину модели 4320. В 2015 году вся серия Урал-М была модернизирована за счёт установки кабины нового поколения «NEXT». Грузовик стал выглядеть более современно, хотя и утратил свой шарм и брутальность. Несмотря на это, кабина Урал-4320 по прежнему будет устанавливаться на шасси Урал-М, которые будут выпускаться на экспорт.

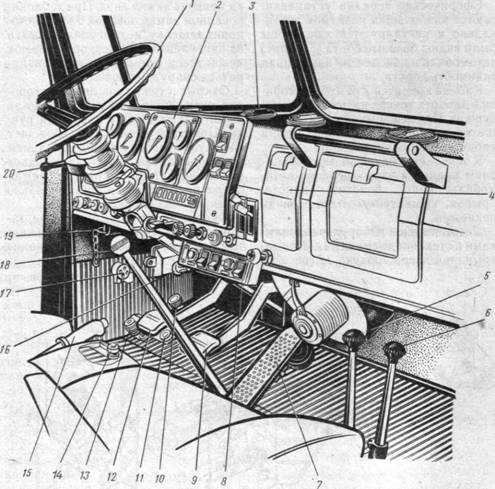

Экстерьер и интерьер Урал-4320
Базовая модификация автомобиля Урал-4320 представляет собой классический бортовой грузовик с металлическим кузовом. Автомобиль оснащён съёмными дугами, тентом и скамейками в кузове. Бортовой Урал-4320 имеет следующие характеристики:
- Полная масса автомобиля равна 8 265 кг;
- Машина может перевозить груз весом до 6 855 кг;
- Вес буксируемого прицепа может достигать 11 500 кг;
- Кабина Урала рассчитана на три места;
- Водительское сиденье регулируемое.
Имеются модификации, оснащённые дополнительным спальным местом.
Технические характеристики Урал-4320
Так как Урал-4320 задумывался как военный грузовик, он обладает колоссальным запасом прочности. Мосты Урал-4320 надёжные и ремонтопригодные, широкая линейка двигателей способна удовлетворить любые запросы. Грузовик обладает колёсной формулой 6х6, а устройство мостов Урал-4320 способствует лучшей проходимости.
Шины у грузовика односкатные, они подключены к системе автоматической подкачки. Передняя подвеска зависимого типа, она стоит на рессорах и амортизаторах. Задняя подвеска тоже зависимая, расположенная на рессорах с реактивными штангами. На Урал-4320 устанавливалась раздаточная двухступенчатая коробка. КПП грузовика пятиступенчатая.
Тормоза Урал-4320 включают в себя три системы:
- Основная двухконтурная рабочая система;
- Запасная одноконтурная система;
- Вспомогательные тормоза работают от пневматического привода.
Конструкция тормозов стояночного типа установлена на выходном валу раздатки Урал-4320.
Линейка двигателей Урал-4320
За всё время выпуска, на Урал устанавливалось множество двигателей различной мощности, не считая бензинового ЗИЛ-375:
- КАМАЗ-740.10 рабочим объёмом в 10,85 литра. Этот мотор развивал мощность до 230 л.с, и устанавливался на грузовик до 1993 года. После страшного пожара на заводе КАМАЗ двигатели больше не поставлялись сторонним производителям;
- ЯМЗ-226 – самый слабый двигатель в линейке. Его мощность равнялась 180 л.с;
- ЯМЗ-236НЕ2 – четырёхтактный дизель с турбонаддувом. Его объём составлял 11,15 литра, а мощность 230 л.с;
- ЯМЗ-238М2 с мощностью 240 л.с;
- ЯМЗ-236БЕ2 – самый мощный серийный двигатель, устанавливаемый на базовые шасси Урал-4320. Развивает 250 л.с.
Кроме этих моторов, на грузовик по заказу можно установить дизельный мотор ЯМЗ-7601, который имеет мощность 300 л.с.
Камазовский мотор, который устанавливался на Урал с 1977 по 1993 годы, был хорошо изученным и доработанным. Имея меньшие габариты и вес, чем двигатель ЯМЗ-238, он обеспечивал машине высокую тягу на низких оборотах. Предпусковой подогреватель, топливный насос высокого давления и мощные аккумуляторы обеспечивали мотору лёгкий запуск даже в зимний период.
Двигатель ЯМЗ-238 имеет специфическое электрофакельное устройство для беспроблемного запуска мотора зимой. Тем водителям, которые имеют Урал-4320 с этим двигателем, нужно знать один нюанс – перед тем, как выключить зажигание, водитель должен дать мотору поработать вхолостую около двух минут.
Технические характеристики дизельных двигателей Урал-4320 полностью соответствуют параметрам Евро-3. Расход топлива по хорошей дороге у Урала составляет около 30-35 литров. Если это автопоезд, то расход возрастает на 5 литров. Если приходится двигаться в условия бездорожья, то расход топлива может возрасти до 50-60 литров на сто км. При этом запас хода составляет 600-1000 км, так как топливные баки вмещают 300 литров солярки. Модернизированные тормоза Урал-4320 отлично работают в связке со всеми устанавливаемыми моторами.
Кузов базовой модели Урал-4320 выполнен из металла, но имеются и деревянные кузова. Военные бортовые грузовики, рассчитанные на перевозку личного состава, способны перевозить около 30 солдат. Количество мест в кузове зависит от модификации.
Максимальный вес, который может перевести Урал-4320, равен 10 000 кг. При этом не стоит ждать от грузовика, что он с таким весом сможет проехать по бездорожью. Двигатель грузовика располагается очень высоко от земли, благодаря чему машина способна преодолевать глубокие броды. Широкие передние крылья, по которым можно сразу отличить Урал-4320 от ЗИЛ-131, не дают грязи попадать в водительскую кабину.
Модификации Урал-4320
Начиная с 1977 года, Уральский автомобильный завод выпустил множество модификаций своего популярного тяжёлого грузовика. Устройство каждого из них чем-то отличалось, неизменными оставались только мощные мосты Урал 4320. Вот список основных модификаций уральского автомобиля:
- Урал-4320-01 был выпущен в 1986 году. От базовой версии эта модель отличалась новой, усовершенствованной кабиной (хотя внешне это практически незаметно), новой коробкой переключения передач и улучшенной грузовой платформой. Данная модификация ещё оснащалась мотором от КАМАЗ;
- Урал-4320-10 – первая модификация, получившая двигатель от ЯМЗ. Это был шестицилиндровый ЯМЗ-236, развивающий 180 л.с. Машина предназначалась для перевозки людей и грузов в условиях бездорожья. Имелась лебёдка, которая помогала при застревании машины в грязи. Правда вытащить тяжёлый Урал было очень сложно. Нередко случалось так, что деревья, за которые закрепляли лебёдку, просто вырывались с корнем;
- Урал-4320-31 – ещё одна из первых моделей с двигателем ЯМЗ. На этот раз это восьмицилиндровый дизель, развивающий 240 л.с. Кроме того, его настройки сильно отличались от ЯМЗ-236;
- Урал-4320-30 получил увеличенную колёсную базу и грузоподъёмность. Эксплуатировать данную модель предполагалось в самых суровых условиях;
- В 2002 году появилась модификация Урал-4320-41. На него устанавливали дизель ЯМЗ-236НЕ2, который отвечал стандартам Евро-2. Вариант 4320-40 отличался удлинённой базой;
- Урал-4320-44, созданный в 2009 году, получил новую кабину. Модель 4320-45 имела удлинённый кузов;
- Самой мощной машиной в линейке стал Урал-4320-48, который получил двигатель ЯМЗ-7601, развивающий 300 л.с.
Все из вышеперечисленных модификаций производились в различных вариантах, начиная от бортовых автомобилей и самосвалов, заканчивая спецтехникой для военных и коммунальщиков.
Последние модификации Урал-4320 производились с учётом удобств водителя. Они получили новые, более комфортные кабины. Появилось стильное оперение из пластика и капоты из того же материала. Новые Уралы напоминают классические американские большегрузы, хотя для тяжёлых условий эксплуатации пластиковые детали совершенно не предназначены.
Урал-4320 стал достойным преемником бензинового Урала-375Д. Создателям удалось снизить расход топлива на 30-40 процентов. Сегодня Урал продолжает вызывать восхищённые взгляды водителей. Огромная тяжёлая машина способна провести тяжёлый груз туда, где застревают даже подготовленные внедорожники.
comp-pro.ru
«Урал-4320» первого поколения (1972/1977 – 1993 гг.). Автомобили Советской Армии 1946-1991
Работы по перспективным трехосным дизельным армейским грузовикам конструкторы УралАЗа проводили с середины 1960-х годов, приняв за основу шасси серийного автомобиля «Урал-375Д», на котором испытывались как собственные опытные силовые агрегаты, так и экспериментальные дизели и трансмиссии Ярославского моторного завода. В конце 1960-х на заводе был создан собственный дизель «Урал-640», но в период разработки новых силовых агрегатов для камских грузовиков организовать его серийное изготовление не удалось. Первый образец будущего дизельного автомобиля
Один из первых прототипов армейского бортового автомобиля «Урал-4320». 1974 год.
Серийный 5-тонный грузовой автомобиль «Урал-4320» с 210-сильным дизелем КамАЗ-740. 1977 год.
Новый базовый армейский 5-тонный бортовой грузовик «Урал-4320» (6×6) встал во главе первого доперестроечного поколения дизельных автомобилей высокой проходимости, которое было максимально унифицировано с грузовиком «Урал-375Д» и унаследовало от них общую конструкцию шасси, все военные функции и профессии. Внешне новый «Урал» отличался измененной решеткой радиатора с широкими вертикальными прорезями и формой крыльев. Вместо бензинового силового агрегата на нем монтировался экономичный четырехтактный дизельный двигатель КамАЗ-740.10, V8 (10,85 л, 210 л.с. при 2600 об/мин), который устанавливался и на всем первом поколении народнохозяйственных и военных машин Камского автозавода. По сравнению с прежним карбюраторным мотором ЗИЛ-375 при уменьшенной на 19% оборотности его мощность возросла сразу на 30 л.с., а крутящий момент – на 14%. Новый автомобиль стал на 220 – 240 кг тяжелее, причем почти вся дополнительная нагрузка ложилась на передние колеса. «Урал-4320» получил 5-ступенчатую коробку передач КамАЗ, раздельный привод колесных тормозов, моторный тормоз-замедлитель и две аккумуляторные батареи. В отличие от базовой машины 375-й серии были изменены передаточные отношения в трансмиссии, модернизированы системы электрооборудования, питания, охлаждения и выпуска отработавших газов, все основные агрегаты герметизированы, а 12-вольтовое электрооборудование заменила экранированная 24-вольтовая система. С установкой нового силового агрегата пришлось усилить элементы рамы (в ней появилась трубчатая поперечина), мостов, подвесок и механического привода двухдискового сцепления. Более удобная кабина снабжалась сиденьем водителя с тремя регулировками (по высоте, длине и наклону спинки), новой панелью приборов и более эффективным отопителем. При этом на модели 4320 сохранились барабанные тормоза, система регулирования давления воздуха в шинах размером 14,00 – 20, гидроусилитель рулевого механизма и цельнометаллическая грузовая платформа с тентом, надколесными нишами и продольными скамьями для перевозки 27 – 30 человек. Вместимость основного топливного бака составила 210 л, дополнительного – 60 л, а тяговое усилие лебедки с 65-метровым тросом возросло до 9 тс. При увеличении снаряженной массы самого тяжелого базового варианта с лебедкой до 8440 кг полная масса возросла до 13 665 кг. Автомобиль обладал идентичными способностями по проходимости, но мог буксировать прицеп полной массой до 11,5 т. Его максимальная скорость возросла до 85 км/ч, контрольный расход топлива снизился до 27 л на 100 км, а благодаря герметизации основных агрегатов величина преодолеваемого брода возросла до 1,5 – 1,7 м. Запас хода в разных условиях эксплуатации составлял 850 – 1000 км. Выпускавшийся с 1986 года второй базовый вариант 4320-01 снабжался прежними модернизированными и новыми агрегатами (карданные валы, рулевое управление и др.), а также приподнятой на 120 мм бортовой платформой с ровным полом без внутренних колесных ниш под продольными скамьями кузова. В 1970 – 1980-е годы до 60% общих объемов выпуска автомобилей серии 4320 поступало в Вооруженные Силы СССР. Последний крупный зарубежный заказ был выполнен в 1991 году на поставку партии грузовиков 4320-01 в международные силы ООН.
Доработанный «Урал-4320-01» с рядом новых узлов и ровным полом грузовой платформы. 1986 год.
Конец успешной карьере автомобиля «Урал-4320» первого поколения наступил весной 1993 года, когда пожар уничтожил моторное отделение Камского автозавода, что привело к прекращению поставок дизелей КамАЗ-740. Замена им нашлась на Ярославском моторном заводе, который стал поставлять на УралАЗ свои 180-сильные дизельные двигатели ЯМЗ-236М2. В результате в том же 1993 году появился новый грузовик «Урал-4320-10», возглавивший второе поколение машин серии 4320 и ставший основой нового армейского семейства «Мотовоз», которое поступало уже в Вооруженные Силы Российской Федерации.
Поделитесь на страничкеСледующая глава >
tech.wikireading.ru
Военные варианты «Урал-4320». Автомобили Советской Армии 1946-1991
Военные варианты «Урал-4320»
С переходом Советской Армии с грузовика «Урал-375Д» на более совершенный дизельный автомобиль «Урал-4320» практически все прежние модификации бензиновой машины получили дальнейшее развитие и так же широко применялись во всех видах Советских Вооруженных Сил и союзных стран. Базовыми являлись многоцелевые бортовые грузовики 4320 и 4320-01 с кабиной с наблюдательным люком в крыше и тентованным кузовом, служившие для доставки личного состава и грузов, буксировки артиллерийских систем и установки ряда надстроек, оборудования и вооружения. Параллельно выпускалось специальное шасси 43203 (43203-01) с полезной нагрузкой 5,4 т для монтажа кузовов-фургонов и военного оборудования без механического привода рабочих органов. В ноябре 1983 года в новом заводском корпусе УралАЗа началось изготовление 7-тонного сельскохозяйственного самосвала «Урал-5557» полной массой 16,5 т, выполненного на усиленном шасси 4320. Автомобиль имел измененные передаточные отношения главных передач, также снабжался системой регулирования давления воздуха и внешне отличался расширенными шинами размером 1200×500-508. В вооруженных силах такое шасси повышенной прочности предполагалось использовать под монтаж более тяжелых армейских надстроек, автокранов, противопожарного и инженерного оборудования, но в советские времена большого распространения оно не успело получить. С 1979 года выпускался 7-тонный народнохозяйственный грузовик 43202, сменивший прежние модели 375Н и 377. Он снабжался деревянной грузовой платформой с высокими откидными бортами, расширенными шинами и одним топливным баком на 290 л, но системы подкачки и экранированного электрооборудования не имел. В вооруженных силах автомобиль применялся на транспортных операциях для доставки по дорогам общего пользования воинских грузов и личного состава.
Седельный тягач «Урал-44202-01» с допустимой нагрузкой 7,5 т и полуприцепом ОдАЗ-9370. 1988 год.
Параллельно с освоением грузовика 4320 на Уральском заводе разрабатывали седельный тягач 4420 с допустимой нагрузкой на сцепное устройство 5,5 т по всем видам дорог, служивший для буксировки армейских полуприцепов массой до 15,2 т. Первые два образца были построены в марте 1973 года и испытывались до начала 1974 года, а затем поступили в серийное производство. На шасси 4320-01 предлагался тягач 4420-01, работавший в сцепе с полуприцепами ОдАЗ-935 и ОдАЗ-9370 в составе автопоездов полной массой до 23,3 т, развивавших максимальную скорость 72 км/ч. Тягачи снабжались двумя топливными баками и имели отвод для привода тормозов полуприцепов. Вариант двойного назначения 44202-01 на шасси 43202 отличался одним топливным баком и допустимой нагрузкой на седло 7,5 т, что привело к увеличению полной массы автопоездов до 26,1 т, на которых доставляли тяжелое радиотехническое и инженерное оборудование.
Начавшиеся в конце 1970-х годов боевые действия в Афганистане и последовавшие за ними локальные военные конфликты привели к необходимости создания надежной броневой защиты основных агрегатов обычных серийных автомобилей и военнослужащих от воздействия легкого огнестрельного оружия. Так грузовики «Урал-4320» стали первой базой для установки различных пробных систем бронирования жизненно важных узлов автомобиля, кабины и кузова разных конструкций и степеней защиты. Первые простые системы защиты собирали непосредственно на местах военных действий, но с начала 1980-х годов по заказу Министерства обороны к разработке локального бронирования подключились Уральский автозавод, 21 НИИИ и ряд местных военных заводов. Обычно такие системы состояли из навесных бронелистов толщиной до 5 мм, которые защищали от поражения моторный отсек, радиатор и топливный бак, а на кабину навешивали лобовую и боковую броню со смотровыми щелями.
Поделитесь на страничкеСледующая глава >
tech.wikireading.ru
OBITUARY-DEATH › Блог › Коллекция советских моделей выпуск 3 & Сборка легендарнейшего армейского грузовика Урал 4320.
Компания «Death-Metal Pictures» совместно с «Obituary-Venice Entertainment» и «John Tardy Production» представляют.
Совместная запись об очередной советской модели легендарнейшего армейского грузовика Урал 4320 и о его последующей сборке.
Добро пожаловать в мой блог- подписывайтесь, не пожалеете))) Ярые металюги и автоманьяки принимаются без очереди. Также, как и коллекционеры моделей.
Ладно- я решил немного постебаться. Если кого чем ненароком обидел- то прошу за это прощения, ибо не хотел.
Полный размер
Красавец!
Начать запись о сборке Урала я хотел ещё позавчера, но так получилось, что имела место тусовка с моими замечательными итальянскими друзьями, поэтому публикация данного поста отодвинулась немного на задний план. Но вы не обессудьте- просто на то, чтобы сделать запись у меня уже не было сил после столь активного времяпровождения. Ну и поэтому я решил сделать это сейчас.
Коллекция советских моделей. Выпуск 1. УАЗ 469.
Коллекция советских моделей. Выпуск 2. ГАЗ 69 и ГАЗ 69 А.
Полный размер

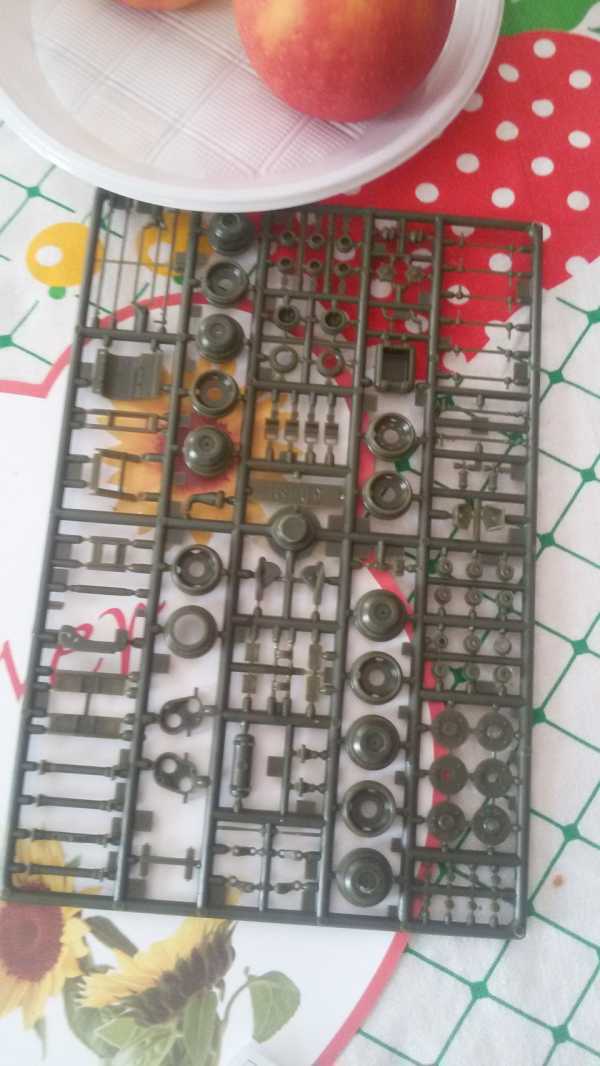

Литник с колёсными дисками
В общем как мною уже ранее упоминалось- позапрошлым летом я наведался в один из модельных магазинов в пригородной зоне Венеции, где прикупил по случаю такой замечательный набор. Но замечательным его можно назвать лишь с очень большой натяжкой, и почему- я обязательно объясню позже. И ввиду всяческих обстоятельств сборку я начал только сейчас, собрав перед этим три модели спортивных авто, которые получились так себе. Ну а на что можно рассчитывать, если набор был столь дешёвым?)))
Собственно сборка этого суперского армейского грузовика идёт полым ходом в основном в дневное время. На данный момент практически собрана кабина и я сегодня начал сборку ДВС и коробки передач. Пока ещё что-то получается.
Полный размер
Другие литники
Полный размер

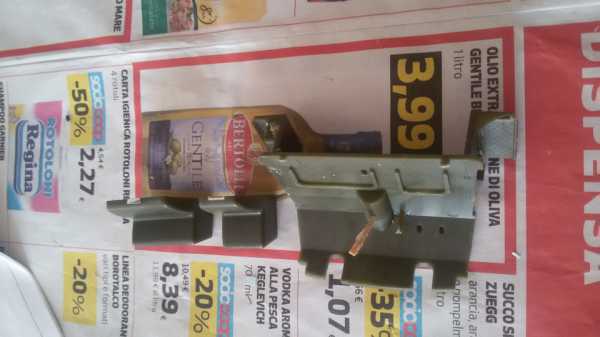

Части кабины- сиденья и пол
Полный размер

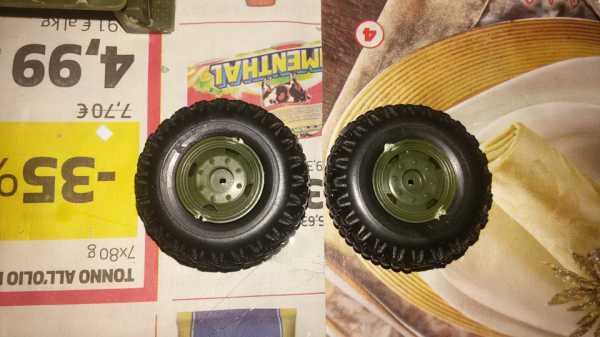

Два готовых колеса- делал в порядке, который указан в инструкции
Полный размер

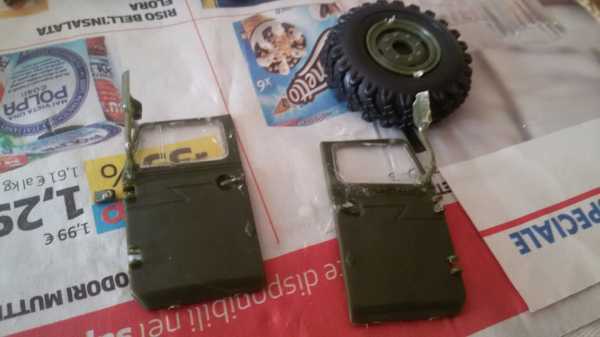

Двери с зеркалами- правое зеркало напоминает какой-то бесформенный кусок: это дефект литника
Полный размер
Попытался сделать рулевую колонку
Полный размер
Рамка лобового стекла по хз каким причинам оказалась повреждена. Пришлось исправлять, и из-за этого получилась какая-то хрень
Полный размер
Фары
Полный размер

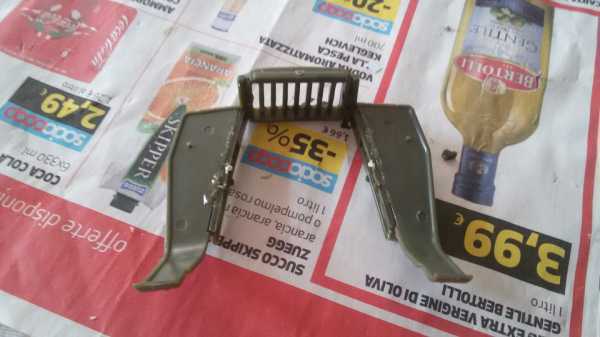

Радиаторная решётка и крылья
Полный размер
Задняя часть кабины
Полный размер
Решётка, крылья и фары в сборке
НО! Хочу сделать важное заявление. Так как набор мне попался откровенно говоря херовый- соответственно сборка идёт также херово. Как я ни стараюсь правильно стыковать все важные узлы, и правильно всё приклеивать- получается говённо, чёрт подери! И я пришёл к выводу, что никогда больше не куплю такой набор- во первых, такая сборка отнимает слишком много времени, а во вторых- ну я откровенно говоря почувствовал, что сборка моделей это явно не моё. Следовательно- во имя чего я должен рвать свою пятую точку? Ответ правильный- забей на это и покупай готовые модели, раз тебе это так нравится.
Но раз я купил этот набор за такую астрономическую сумму (почти сорок евро), то буду собирать. И на этом откроем новый замечательный проект, который я решил назвать «Легенда Военного Автомобилизма», что по-моему очень сильно отражает суть данной модели. И да- в планах у меня покупка нескольких моделей Урала чуть позже, но об этом как раз чуть позже.
Ну а пока постараюсь рассказать что-нибудь об этом замечательном Урале и предоставить несколько фото со сборки. Про косяки также не премину поведать.
Урал-4320 — грузовой автомобиль повышенной проходимости двойного назначения с колёсной формулой 6 × 6, производящийся на Уральском автомобильном заводе в Миассе (Россия), в том числе и для использования ввооружённых силах в семействе унифицированных армейских автомобилей «Суша» до 1998 года.
На сегодняшний день серия Урал-4320 производится с дизельными двигателями ЯМЗ мощностью 230—312 л.с. экологического класса от Евро-4
Предназначение
Урал-4320 был разработан для транспортировки грузов, людей и трейлеров на всех типах дорог. Обладает значительными преимуществами по сравнению с аналогичными автомобилями: он легко преодолевает заболоченные участки, брод до 1,5 м, канавы до 2 м, рвы, подъёмы до 60 ‰.
История
Производство грузовиков и шасси линейки «Урал-4320» было начато 17 ноября 1977 и фактически данная серия производится по настоящее время, хотя и в существенно модернизированном виде.
Основное отличие Урал-4320 от линейки карбюраторного Урал-375Д — экономичный и тяговитый дизельный двигатель. На 1986 год выпущено более миллиона грузовиков. Изначально Урал-4320 оснащался дизельным двигателем КамАЗ-740, но в результате пожара на заводе двигателей КамАЗ 14 апреля 1993 года, поставки данного двигателя сторонним производителям прекратились, и на Урал-4320 (а также всех последующих моделях и модификациях грузовиков Урал) стали устанавливаться двигатели ЯМЗ-236 и ЯМЗ-238 Ярославского моторного завода. Из-за образовавшегося дефицита дизельных двигателей некоторая часть Урал-4320 выпуска 1993—1994 гг. была вынужденно оснащена карбюраторным двигателем ЗИЛ-375, то есть фактически было продлено производство модели Урал-375Д, но с оперением моторного отсека типа 4320. Первоначально модификации с двигателем ЯМЗ-238 отличались внешне более длинным моторным отсеком, а машины с двигателем ЯМЗ-236 сохранили такой же моторный отсек, как у машин с двигателем КАМАЗ-740 (отличие — у машин с ЯМЗ-236 воздушный фильтр на правом крыле из-за иной, более плотной компоновки моторного отсека). С середины 2000-х все машины независимо от модели двигателя выпускаются с удлинённым моторным отсеком.
С середины 1990-х годов на Урал-4320 и Урал-5557 появился широкий бампер с фарами, а в крыльях, на старых местах крепления фар, появились пластиковые заглушки. Однако исключительно для нужд Министерства обороны, по специальному заказу, до сих пор[когда?] поставляются машины с узким бампером и фарами в крыльях. С 1996 года начат выпуск облегченного двухосного (4х4) 4,2-тонного грузовика Урал-43206, конструктивно полностью идентичного трехосному Урал-4320.
Полный размер

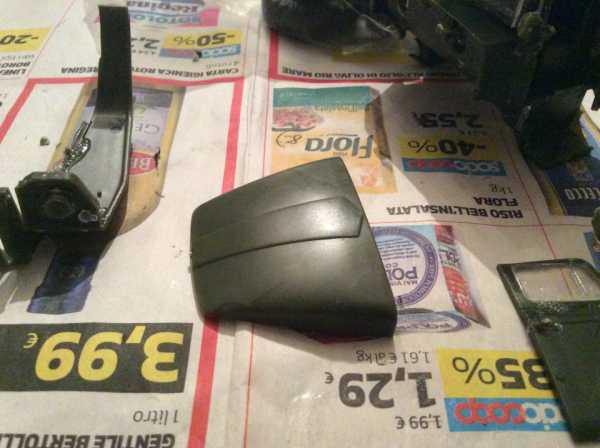

Капот
Полный размер
Готовая часть кабины
В 2009—2014 гг. на автомобили серии 4320 мелкосерийно устанавливали бескапотную кабину типа Iveco «P» (производства СП «УралАЗ-ИВЕКО») с оригинальным скругленным интегральным стеклопластиковым капотным оперением (комплектации «-57» и «-58»). В дальнейшем такая кабина начала устанавливаться на шасси Урал-4320 и в бескапотном варианте. С переходом на двигатели стандарта Евро-4 на Урал-4320 начали применяться только современные дизели серий ЯМЗ-6565 и ЯМЗ-536.
В 2014 году с целью повышения надежности узлов и агрегатов шасси и увеличения пробега до капремонта серия Урал-4320 была модернизирована в серию «Урал-М» при сохранении кабины типа 4320.
Осенью 2015 года серия «Урал-М» была модернизирована до серии Урал Next путём установки нового поколения современных кабин типа «ГАЗель Next» с оригинальным пластиковым оперением моторного отсека, а также рядом усовершенствованных узлов и агрегатов. В перспективе все гражданские версии Урал-4320 для внутреннего гражданского рынка и частично для поставок силовым ведомствам будут заменены серией «Урал NEXT», при сохранении серии «Урал-М» для поставок на экспорт.
• Распределение нагрузки снаряженного автомобиля = передняя ось — 4550 кг, задняя тележка — 3500 кг
• Распределение нагрузки автомобиля полной массы = передняя ось — 4635 кг, задняя ось — 10 570 кг
Модификации
• Урал-4320-****-** — шасси со стандартной («классической») металлической кабиной, грузоподъёмностью около 7-9 т;
• Урал-4320-19**-** — длиннобазное шасси, грузоподъёмностью около 12 т;
• Урал-43203-****-** — шасси с усиленной передней подвеской;
• Урал-43204-****-** — шасси трубоплетевозного тягача, увеличенная грузоподъёмность;
• Урал-44202-****-** — седельный тягач для эксплуатации с полуприцепом по всем видам дорог;
• Урал-5557/55571-****-** — шасси для монтажа технологического оборудования и специальных установок массой ~12—14 т с низкопрофильными широкими шинами с регулируемой подкачкой колес, что существенно повышает проходимость автомобиля;
• Урал-43206-****-** — шасси с колёсной формулой 4 × 4;
Варианты кабины и оперения:
Полный размер
Кабина, но ещё не совсем готова.
Полный размер
Просто фото красавца.
• Урал-4320*/5557*-****-40/41 — цельнометаллическая, трехместная, двухдверная кабина, так же под индексом выпускаются машины со сдвоенной четырёхдверной кабиной;
• Урал-4320*/5557*-****-42/44 — цельнометаллическая, трехместная, двухдверная кабина со спальником. В настоящее время снята с производства;
• Урал-4320*/5557*-****-48/58/59 — версия с новой более объёмной комфортной кабиной капотного типа, пластиковым оперением, подрессоренным сиденьем водителя;
• Урал-4320*/5557*-****-70/71/72/73/74/75 — версия с использованием кабинного модуля Газели Next, может быть трёхместной или семиместной;
Все версии могут так же оснащаться бескапотными кабинами IVECO.
Бронированные армейские модификации.
Урал-4320-09-31
Бронированный автомобиль на базе Урал-4320-31 с кабиной, формованной из цельного бронированного листа, с бронированными стеклами, амбразурами для ведения огня, мощными сейфовыми дверями, оборудованными замками с внутренней блокировкой.
Пол кабины, задняя стенка и крыша тоже выполнены из бронелиста, в крыше — бронированный люк, который можно использовать как пулемётное гнездо. Кабина стала двухместной, с раздельными сиденьями. На освободившемся месте установлено спецоборудование: приборы ночного видения, радиационной и химической разведки, армейская радиостанция и т. п. Кроме обычной «печки», на крыше монтируется фильтро-вентиляционная установка (ФВУ).
На автомобиле установлены стальная «маска» на радиаторе; боковины и капот изготовлены из бронелиста. Бронированы также ящик с аккумулятором и топливный бак. В кузове под тентом может быть установлен бронированный модуль на 15—20 бойцов. Внутри только деревянные лавки.
Урал-Э4320Д-31 (Урал-4320-0010-31)
Бронированный автомобиль многоцелевого назначения, унифицированного семейства «Мотовоз-1» с бронированным функциональным модулем, установленным на платформе автомобиля, предназначенный для перевозки различных грузов, личного состава и буксирования прицепных систем по всем видам дорог и местности. Разработан на базе автомобиля Урал-4320-31 типа 6 × 6. Бронеавтомобиль обладает повышенной защищённостью от огня стрелкового оружия и противоминной стойкостью. Впервые был представлен на выставке Russian Expo Arms-2009 в Нижнем Тагиле. 10 июня 2011 года на показе военной техники на полигоне НИИИЦ АТ 3 ЦНИИ МО РФ в Бронницах автомобиль был представлен как Урал-4320-0010-31.
Casspir Mk6
Бронированная машина MPVI (англ. Mine Protected Vehicle for India), изготовляемая на созданном Mahindra & Mahindra и BAE Systems совместном предприятииDefence Land Systems India (DLSI) на принадлежащем Mahindra & Mahindra заводе в Притхла близ Фаридабада (штат Харьяна). Заказ данных шести машин правительством Джаркханда был обусловлен необходимостью борьбы с действующими в штате повстанческими группами промаоистской ориентации.
Машина выполнена в виде конструкции, базирующейся на цельносварном V-образном корпусе и основе шасси грузовиков семейства «Урал-4320». Предлагаются модификации с колёсными формулами 4 × 4 и 6 × 6, оснащенные дизельным двигателем с турбонаддувом ЯМЗ-236НЕ2 (максимальная мощность 230 л. с. / 169 кВт) и механической коробкой передач ЯМЗ-236У. Данное решение выбрано с целью удешевления машины, стоимость которой заявляется от 350 тыс. долл. Согласно заявлению директора по развитию бизнеса BAE Systems Land Systems South Africa Йохана Йоосте, «использование элементов „Урала“ позволило сократить стоимость на треть».
В варианте с формулой 6 × 6 машина имеет длину 7,59 м, ширину 2,67 м, клиренс 380 мм, боевую массу 14,32 т. Бронеавтомобиль вмещает до 18 человек личного состава, размещаемых в индивидуальных подвесных противоударных креслах и может быть выполнен в виде бронетранспортёра, многоцелевой или командной машины. Заявляется, что на испытаниях машина выдерживала без ущерба для личного состава подрыв двадцатиоднокилограммого заряда под колесом (достоверность подтверждалась выложенным в интернете видео соответствующих испытаний) и четырнадцатикилограммовым зарядом под корпусом машины. Возможна навеска дополнительной баллистической защиты.
Индийская печать сообщает, что 25 августа 2011 года полиция индийского штата Джаркханд получила первую из шести заказанных серийных машин.
Урал-ВВ
«Бронированный автомобиль спроектирован по программе «Мотовоз-2» по техзаданию главного командования ВВ МВД России на базе шасси многоцелевого автомобиля «Урал-4320» 6 × 6. Бронеавтомобиль оснащён двигателем ЯМЗ стандарта «Евро-4», обладает противоминной защитой и выполнен с однообъёмным бронированным кузовом, в котором можно разместить до 17 бойцов с полным вооружением. Компоновка бронеавтомобиля свободная, что позволяет устанавливать на него различные варианты боевых модулей и оборудования в зависимости от поставленных оперативных задач.
Автомобиль впервые представлен в 2013 году на выставке Russian Arms Expo-2013 в Нижнем Тагиле. Данный автомобиль станет основой для целого семейства тактических защищенных автомобилей, обладающих высокой степенью унификации и отличающихся различными колёсными формулами.
Применение.
• В 2005 году во время катастрофического наводнения в Новом Орлеане спасательные операции проводились на военных грузовиках Урал мексиканской армии, тогда как американские грузовики оказались непригодны к использованию на затопленных улицах города.
• Автомобили «Урал-4320» эксплуатируются исландской службой спасения на воде (Björgunarsveitin Ægir).
На этом на сегодня всё- Благодарю за внимание.
P.S. Диванные критики и тролли- прошу мимо. Мой блог не то место, где можно этим заниматься, при чём безнаказанно. Спасибо за понимание!
www.drive2.ru
|
C принятием на вооружение в начале 60-х годов прошлого века грузового автомобиля «Урал»-375Д вооруженные силы получили мощную, надежную и исключительно проходимую машину, одним и, пожалуй, самым существенным из немногих недостатков которой был большой расход топлива на километр пути. В связи с этим обстоятельством и перспективными планами руководства Министерства обороны в дальнейшем комплектовать части и подразделения вооруженных сил максимальным количеством образцов военной техники оснащенной дизельными двигателями, во второй половине 60-х годов в КБ Уральского автомобильного завода (г. Миасс) были начаты работы по модернизации автомобиля «Урал»-375Д с целью установки на него дизельного двигателя. С этой целью конструкторы завода разработали и успешно испытали на стенде собственный дизель «Урал»-640, однако дальше испытаний дело не пошло, ввиду отсутствия на УрАЗе достаточных производственных мощностей. В 1969 г. принимается решение сосредоточить производство дизельных двигателей для грузовых автомобилей на строящемся в г. Набережные Челны новом автомобильном заводе (Камский автомобильный завод — КАМАЗ). Разработку и проектирование нового дизеля было поручено осуществить на Ярославском моторном заводе (ЯМЗ). Использую готовые наработки, конструкторы ЯМЗ в том же году провели стендовые испытания нового двигателя и в конце 1969 г. опытные образцы дизеля ЯМЗ-7Э641 и коробки передач ЯМЗ-Э141 были отправлены в г. Миасс для ходовых испытаний на автомобиле «Урал»-375Д. Испытания начались в январе 1970 г. и продолжились до середины июля того же года. По заключению специалистов УрАЗа, в ходе ходовых испытаний проявился целый ряд конструктивных и технологических недостатков нового двигателя. По этой причине КБ ЯМЗ было предложено продолжить работу над совершенствованием ЯМЗ-7Э641. Доработка нового двигателя продолжалась до конца 1971 г., а уже в 1972 г. новый двигатель, получивший название ЯМЗ-740, поступил на УрАЗ для продолжения испытаний. Тем временем, в КБ автозавода был разработан проект модернизированного под дизель автомобиля «Урал», получивший название «Урал»-Э4320. Испытание прототипа продолжались до весны 1974 г. и прошли в целом успешно. В апреле того же года была изготовлена партия из четырех автомобилей «Урал»-Э4320 для участия в государственных приемочных испытаниях, по итогам которых новый автомобиль был рекомендован к серийному производству и принятию на вооружение вооруженными силами. Однако, первые серийные автомобили были изготовлены только в декабре 1977 г. Это объясняется задержкой ввода в строй производственных комплексов КАМАЗА, где и должен был собираться новый ярославский дизель под названием КАМАЗ-740. «Урал»-4320 производится по настоящее время. До начала 90-х годов по требованию Министерства обороны СССР его изготавливали параллельно с карбюраторной машиной. В 1986 г. на автомобиль стали устанавливать новую грузовую платформу без ниш для колес, такие машины получили название «Урал»-4320-01. По причине крупного пожара на КАМАЗе поставка дизельных двигателей временно прекратилась и на «Уралы» стали устанавливать двигатели ЯМЗ-236 , автомобили с ярославскими двигателями получили обозначение «Урал»-4320-06 . На основе автомобиля «Урал»-4320 были разработаны и серийно производились и производятся около тысячи образцов специальных машин. Автомобиль послужил базой для установки артиллерийской части боевой машины реактивной артиллерии БМ-21. Дизельный «Урал» и военная техника на его основе поставлялся на экспорт в страны — участницы Организации Варшавского договора и во многие государства Азии, Африки и Латинской Америки. Тактико-технические характеристики
|
|
cris9.armforc.ru
Урал-4320 — Википедия
Урал-4320
Общие данные
| Годы пр-ва | 1977 — настоящее время |
| Класс | грузовик повышенной проходимости |
| Тип(ы) кузова | седельный тягач, бортовой, тентовый, вахтовый, цистерна и топливозаправщик |
КамАЗ-740, ЯМЗ-236, ЯМЗ-238, ЯМЗ-6565, ЯМЗ-536
| Марка: | КамАЗ-740, ЯМЗ-236, ЯМЗ-238, ЯМЗ-6565, ЯМЗ-536 |
| Тип: | дизельный |
| Объём: | 10 857 или 11 150 (ЯМЗ) см3 |
| Максимальная мощность: | 210 и 230 или 240 и 300 или 330 (ЯМЗ) л. с., при 2000 об/мин |
| Максимальный крутящий момент: | 637 или 883 (ЯМЗ) Н·м, при 1400 об/мин |
| Конфигурация: | V8 |
| Цилиндров: | 8 |
| Макс. скорость: | 85 км/ч |
| Расход топлива при смешанном цикле: | 40 л/100 км |
| Расход топлива при городском цикле: | 30—50 л/100 км |
| Расход топлива на трассе: | 30 л/100 км |
| Диаметр цилиндра: | 120 мм |
| Ход поршня: | 120 мм |
| Степень сжатия: | 17 |
| Порядок работы цилиндров: | 1-5-4-2-6-3-7-8 |
| механическая 5-ступ. | |
|---|---|
| Производитель: | КамАЗ |
| Тип: | механическая |
| Число ступеней: | 5 |
| Передаточные отношения: | |
| 1 передача: | 5,62 |
| 2 передача: | 2,89 |
| 3 передача: | 1,64 |
| 4 передача: | 1,00 |
| 5 передача: | 0,724 |
| Задняя передача: | 5,30 |
| Переключение: | напольный рычаг |
Характеристики
Массово-габаритные
| Высота | 2715 (с тентом 3005) мм |
| Колея задняя | 2000 мм |
| Колея передняя | 2000 мм |
| Полная масса | 15 205 |
На рынке
Другое
| Грузоподъёмность | 6855 кг (+ буксируемый прицеп = 11 500 кг) |
| Объём бака | 300 + 60 л |
Урал-4320 — грузовой автомобиль повышенной проходимости двойного назначения с колёсной формулой 6 × 6, производящийся на Уральском автомобильном заводе в Миассе (Россия), в том числе и для использования в вооружённых силах в семействе унифицированных армейских автомобилей «Суша» до 1998 года.
На сегодняшний день серия Урал-4320 производится с дизельными двигателями ЯМЗ мощностью 230—312 л. с. экологического класса от Евро-4. Размер шин — 14.00 R20 (370 R508). Модель ОИ-25 — выпускаемые заводами Кама, Росава. Модель Я-307М — выпускаемые заводами Белшина, Росава.
Предназначение
Урал-4320 был разработан для транспортировки грузов, людей и трейлеров на всех типах дорог.
Видео по теме
История
Производство грузовиков и шасси линейки «Урал-4320» было начато 17 ноября 1977[1] и фактически данная серия производится по настоящее время, хотя и в существенно модернизированном виде.
Основное отличие Урал-4320 от линейки карбюраторного Урал-375Д — экономичный и тяговитый дизельный двигатель. На 1986 год выпущено более миллиона грузовиков. Изначально Урал-4320 оснащался дизельным двигателем КамАЗ-740, но в результате пожара на заводе двигателей КамАЗ 14 апреля 1993 года, поставки данного двигателя сторонним производителям прекратились, и на Урал-4320 (а также всех последующих моделях и модификациях грузовиков Урал) стали устанавливаться двигатели ЯМЗ-236 и ЯМЗ-238 Ярославского моторного завода. Из-за образовавшегося дефицита дизельных двигателей некоторая часть Урал-4320 выпуска 1993—1994 гг. была вынужденно оснащена карбюраторным двигателем ЗИЛ-375, то есть фактически было продлено производство модели Урал-375Д, но с оперением моторного отсека типа 4320. Первоначально модификации с двигателем ЯМЗ-238 отличались внешне более длинным моторным отсеком, а машины с двигателем ЯМЗ-236 сохранили такой же моторный отсек, как у машин с двигателем КАМАЗ-740 (отличие — у машин с ЯМЗ-236 воздушный фильтр на правом крыле из-за иной, более плотной компоновки моторного отсека). С середины 2000-х все машины независимо от модели двигателя выпускаются с удлинённым моторным отсеком.
С середины 1990-х годов на Урал-4320 и Урал-5557 появился широкий бампер с фарами, а в крыльях, на старых местах крепления фар, появились пластиковые заглушки. Однако исключительно для нужд Министерства обороны, по специальному заказу, до сих пор[когда?] поставляются машины с узким бампером и фарами в крыльях. С 1996 года начат выпуск облегченного двухосного (4х4) 4,2-тонного грузовика Урал-43206, конструктивно полностью идентичного трехосному Урал-4320.
Урал-43206 с бескапотной кабиной IVECOВ 2009—2014 гг. на автомобили серии 4320 мелкосерийно устанавливали бескапотную кабину типа Iveco «P» (производства СП «УралАЗ-ИВЕКО») с оригинальным скругленным интегральным стеклопластиковым капотным оперением (комплектации «-57» и «-58»). В дальнейшем такая кабина начала устанавливаться на шасси Урал-4320 и в бескапотном варианте. С переходом на двигатели стандарта Евро-4 на Урал-4320 начали применяться только современные дизели серий ЯМЗ-6565 и ЯМЗ-536.
В 2014 году с целью повышения надежности узлов и агрегатов шасси и увеличения пробега до капремонта серия Урал-4320 была модернизирована в серию «Урал-М» при сохранении кабины типа 4320.
Осенью 2015 года серия «Урал-М» была модернизирована до серии Урал Next путём установки кабин нового поколения типа «ГАЗель Next» с оригинальным пластиковым оперением моторного отсека, а также рядом усовершенствованных узлов и агрегатов.
- Распределение нагрузки снаряженного автомобиля = передняя ось — 4550 кг, задняя тележка — 3500 кг
- Распределение нагрузки автомобиля полной массы = передняя ось — 4635 кг, задняя ось — 10 570 кг
Модификации
- Урал-4320-****-** — шасси со стандартной («классической») металлической кабиной, грузоподъёмностью около 7-9 т;
- Урал-4320-19**-** — длиннобазное шасси, грузоподъёмностью около 12 т;
- Урал-43203-****-** — шасси с усиленной передней подвеской;
- Урал-43204-****-** — шасси трубоплетевозного тягача, увеличенная грузоподъёмность;
- Урал-44202-****-** — седельный тягач для эксплуатации с полуприцепом по всем видам дорог;
- Урал-5557/55571-****-** — шасси для монтажа технологического оборудования и специальных установок массой ~12—14 т с низкопрофильными широкими шинами с регулируемой подкачкой колес, что существенно повышает проходимость автомобиля;
- Урал-43206-****-** — шасси с колёсной формулой 4 × 4;
Варианты кабины и оперения:
- Урал-4320*/5557*-****-40/41 — цельнометаллическая, трехместная, двухдверная кабина, так же под индексом выпускаются машины со сдвоенной четырёхдверной кабиной;
- Урал-4320*/5557*-****-42/44 — цельнометаллическая, трехместная, двухдверная кабина со спальником. В настоящее время снята с производства;
- Урал-4320*/5557*-****-48/58/59 — версия с новой более объёмной комфортной кабиной капотного типа, пластиковым оперением, подрессоренным сиденьем водителя;
- Урал-4320*/5557*-****-70/71/72/73/74/75 — версия с использованием кабинного модуля Газели Next, может быть трёхместной или семиместной;
Все версии могут так же оснащаться бескапотными кабинами IVECO.
Бронированные армейские модификации
Урал-4320-09-31
Бронированный автомобиль на базе Урал-4320-31 с кабиной, формованной из цельного бронированного листа, с бронированными стеклами, амбразурами для ведения огня, мощными сейфовыми дверями, оборудованными замками с внутренней блокировкой.
Пол кабины, задняя стенка и крыша тоже выполнены из бронелиста, в крыше — бронированный люк, который можно использовать как пулемётное гнездо. Кабина стала двухместной, с раздельными сиденьями. На освободившемся месте установлено спецоборудование: приборы ночного видения, радиационной и химической разведки, армейская радиостанция и т. п. Кроме обычной «печки», на крыше монтируется фильтро-вентиляционная установка (ФВУ).
На автомобиле установлены стальная «маска» на радиаторе; боковины и капот изготовлены из бронелиста. Бронированы также ящик с аккумулятором и топливный бак. В кузове под тентом может быть установлен бронированный модуль на 15—20 бойцов. Внутри только деревянные лавки.
Урал-Э4320Д-31 (Урал-4320-0010-31)
Бронированный автомобиль многоцелевого назначения, унифицированного семейства «Мотовоз-1» с бронированным функциональным модулем, установленным на платформе автомобиля, предназначенный для перевозки различных грузов, личного состава и буксирования прицепных систем по всем видам дорог и местности. Разработан на базе автомобиля Урал-4320-31 типа 6 × 6. Бронеавтомобиль обладает повышенной защищённостью от огня стрелкового оружия и противоминной стойкостью. Впервые был представлен на выставке Russian Expo Arms-2009 в Нижнем Тагиле. 10 июня 2011 года на показе военной техники на полигоне НИИИЦ АТ 3 ЦНИИ МО РФ в Бронницах автомобиль был представлен как Урал-4320-0010-31.
Casspir Mk6
Бронированная машина MPVI (англ. Mine Protected Vehicle for India), изготовляемая на созданном Mahindra & Mahindra и BAE Systems совместном предприятии Defence Land Systems India (DLSI) на принадлежащем Mahindra & Mahindra заводе в Притхла близ Фаридабада (штат Харьяна). Заказ данных шести машин правительством Джаркханда был обусловлен необходимостью борьбы с действующими в штате повстанческими группами промаоистской ориентации.
Машина выполнена в виде конструкции, базирующейся на цельносварном V-образном корпусе и основе шасси грузовиков семейства «Урал-4320». Предлагаются модификации с колёсными формулами 4 × 4 и 6 × 6, оснащённые дизельным двигателем с турбонаддувом ЯМЗ-236НЕ2 (максимальная мощность 230 л. с. / 169 кВт) и механической коробкой передач ЯМЗ-236У. Данное решение выбрано с целью удешевления машины, стоимость которой заявляется от 350 тыс. долл. Согласно заявлению директора по развитию бизнеса BAE Systems Land Systems South Africa Йохана Йоосте, «использование элементов „Урала“ позволило сократить стоимость на треть».
В варианте с формулой 6 × 6 машина имеет длину 7,59 м, ширину 2,67 м, клиренс 380 мм, боевую массу 14,32 т. Бронеавтомобиль вмещает до 18 человек личного состава, размещаемых в индивидуальных подвесных противоударных креслах и может быть выполнен в виде бронетранспортёра, многоцелевой или командной машины. Заявляется, что на испытаниях машина выдерживала без ущерба для личного состава подрыв двадцатиоднокилограммого заряда под колесом (достоверность подтверждалась выложенным в интернете видео соответствующих испытаний[2]) и четырнадцатикилограммовым зарядом под корпусом машины. Возможна навеска дополнительной баллистической защиты[3].
Урал-4320ВВ
Бронированный автомобиль спроектирован по программе «Мотовоз-2» по техзаданию главного командования ВВ МВД России на базе шасси многоцелевого автомобиля «Урал-4320» 6 × 6. Бронеавтомобиль оснащён двигателем ЯМЗ стандарта «Евро-4», обладает противоминной защитой и выполнен с однообъёмным бронированным кузовом, в котором можно разместить до 17 бойцов с полным вооружением. Компоновка бронеавтомобиля свободная, что позволяет устанавливать на него различные варианты боевых модулей и оборудования в зависимости от поставленных оперативных задач.
Автомобиль впервые представлен в 2013 году на выставке Russian Arms Expo-2013 в Нижнем Тагиле. Данный автомобиль станет основой для целого семейства тактических защищенных автомобилей, обладающих высокой степенью унификации и отличающихся различными колёсными формулами.
Применение
Изображения

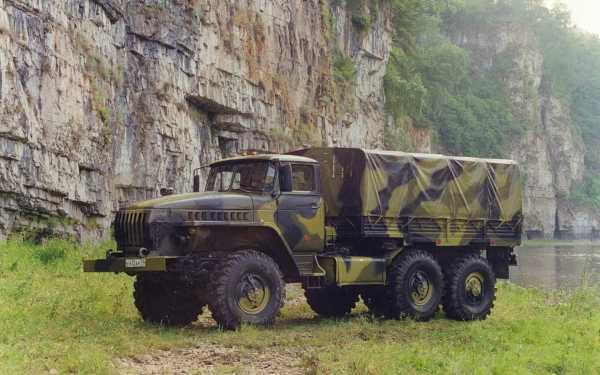

Урал-4320. 2010 год

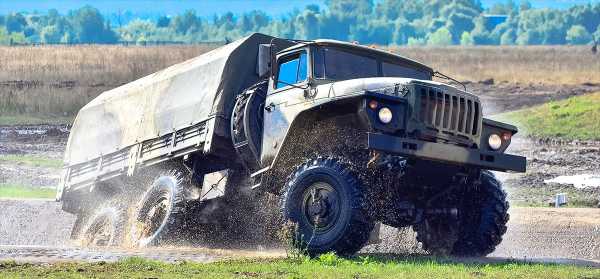

Урал-4320. 2010 год
Урал-4320. 2010 год
См. также
Примечания
Литература
- Суворов С. «Урал-ВВ». От локального бронирования к полноценному защищённому автомобилю (рус.) // Техника и вооружение вчера, сегодня, завтра : журнал. — 2014. — Июль (№ 07). — С. 11-15.
Ссылки
wiki2.red
