Реактивная система залпового огня 9К57 «Ураган»

Боевая машина 9П140 на доработанном шасси ЗИЛ-135ЛМ
Классификация Реактивная система залпового огня
Шасси ЗИЛ-135ЛМ
История
Страна-разработчик
Годы производства 1975 — 1991
Годы эксплуатации
с 1975
Размеры
Масса без снарядов и расчета 15 100 кг
Масса в боевом положении 20 000 кг
Длина в походном положении 9630 мм
Ширина в походном положении 2800 мм
Высота в походном положении 3223 мм
Клиренс 475 мм
Вооружение
К

ru.wikipedia.org

«Ураган» (РСЗО). Российские РСЗО 9К57 «Ураган»

Ракетное оружие еще со времен СССР, а сейчас и в РФ продолжает оставаться главной козырной картой не только в вооруженных конфликтах, но и в международных переговорах.

Впрочем, до такого доходит нечасто. Куда нужнее в повседневных армейских делах системы реактивного залпового огня. Одной из наиболее распространенных является «Ураган». РСЗО широко распространена в войсках, она достаточно дешевая в производстве. Учитывая ее надежность и неприхотливость, не приходится удивляться стремлению современных ВС РФ к модернизации данного комплекса, история которого началась еще в 60-х годах прошлого века!

История создания

Принято считать, что все отечественные разработки такого типа имеют одного прародителя — РСЗО «Катюша». В каком-то смысле это действительно так, но никогда не нужно забывать о том, что современные системы залпового огня кардинально отличаются от легендарного комплекса.

К примеру, в качестве направляющих отечественные конструкторы уже давно отказались от рельсовой системы: это ненадежно, так как траектория движения снаряда получается во многом произвольной, да и шанс на схождение заряда довольно высок.

А потому настоящим пращуром РСЗО 9к57 «Ураган» следует считать установку М-21В, которая была поставлена на вооружение в далеком 1963 году.

Несмотря на приличные характеристики этой РСЗО, военные были не до конца ею удовлетворены. А потому в 1963 году в Тулу поступил гособоронзаказ на разработку новой перспективной модели, у которой бы не было недостатков М-21В. К таковым военные относили сравнительно малую маневренность, да и поражающее действие ее штатного снаряда было неудовлетворительным. Учитывая уроки Великой Отечественной, наши военные уже хорошо понимали, что танковые колонны противника желательно «размалывать» загодя, а потому еще одним требованием, которое предъявлялось к новой разработке, было эффективное действие хотя бы по легкобронированным целям.

Забегая вперед, отметим, что РСЗО 9к57 «Ураган» прекрасно справляется с этой задачей.

Наброски

С 1963 по 1964 год специалисты Тульских ЦКБ занимались всесторонним изучением поставленной перед ними задачи. Основной проблемой, которая тогда стояла перед ними, было создание РСЗО, которая бы позволяла поражать живую и моторизированную силу противника на расстоянии до 40 километров.

Результатом этих исследований и стал появившийся уже в середине 1964 года проект «Ураган». РСЗО этого типа предполагала поражение неприятеля на расстоянии до 35 километров. Ее преимуществом была высокая маневренность, которая позволяла быстро производить залп с закрытой позиции и уходить, не будучи обнаруженным врагом.

В конце 1966 – начале 1967 года в Туле начали проводить масштабную исследовательскую работу, посвященную перспективам принятия новой системы на вооружение. Ее результатом стала всесторонне проработанная концепция данного комплекса, включавшая все необходимые сведения относительно характеристик снарядов и условий их использования.

К 1970 году Министерство промышленности поручило составить окончательный проект новой РСЗО 9к57 «Ураган». Следует заметить, что к тому времени в разработке участвовали инженеры и ученые далеко не одной только Тулы. Так, в Московских и Подмосковных ЦКБ проводилось всестороннее изучение бризантных зарядов и систем взрывателей. В Казани же создавали вышибные заряды для снарядов с кассетным типом боевой части.

Результат предварительных испытаний

Непосвященный читатель может удивиться тому, сколько же времени понадобилось советской промышленности для создания одного только опытного образца такого рода техники. Нужно помнить, что в те годы попросту не было масштабных наработок в этой области. В результате напряженной работы и опытов, которые проводились в конструкторских бюро по всей стране, была получена уникальная система «Ураган». РСЗО эта до сих пор используется в десятках стран по всему миру.

В частности, с ее помощью воюют даже в Сирии. Вообще время, которое было потрачено для этих изысканий, даром точно не прошло. К примеру, та же реактивная система залпового огня «Смерч» была разработана и принята на вооружение в кратчайшие сроки именно благодаря тому, что львиная доля всех расчетов уже была готова.

Вернемся к испытаниям. В 1972 году на суд специалистов был представлен практически готовый прототип системы, который прошел все заводские испытания. Основные характеристики были таковы:

  • РСЗО оснащалась неуправляемыми реактивными снарядами кассетного и фугасного типа, которые несли по 80 и 105 килограммов взрывчатого вещества соответственно.

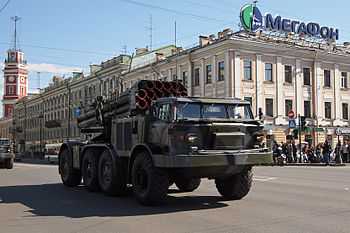

  • БМ 9П140, для которой все-таки решили использовать стандартное шасси ЗИЛ-135ЛМ (из-за трудоемкости и отсутствии договоренностей был отклонен проект гусеничного шасси).

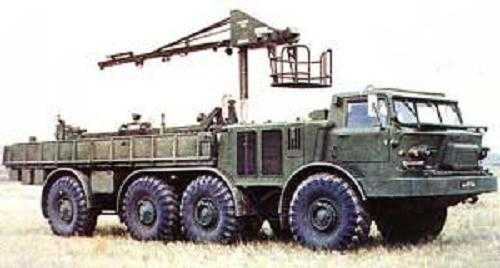

  • Машина для транспортировки и заряжания 9Т452, которая ставится на шасси все того же ЗИЛ-135ЛМ.
  • В состав комплекса входило также оборудование для ремонта и обслуживания машин.

Еще пару лет проходила заводская докатка, в результате которой и появился нынешний «Ураган». РСЗО эта в 1974 году имела приблизительно те же ТТХ, что и в настоящее время. Наконец, в 1976 году комплекс был окончательно принят на вооружение.

Два года отняло устранение некоторых незначительных недостатков. Кроме того, за это время специалисты разработали несколько новых и перспективных типов снарядов.

Какие компоненты входят в состав готового комплекса?

  • Сама боевая машина 9П140.
  • Машина для зарядки и транспортировки снарядов 9Т452.
  • Реактивные заряды.
  • Аппаратура автоматического управления огнем и его коррекции 1В126 «Капустник-Б».
  • Средства для обучения и тренировки личного состава в условиях, максимально приближенных к боевым.
  • Машина для топографической разведки местности 1Т12-2М.
  • Комплекс для пеленгации и исследования метеорологической обстановки 1Б44.
  • Комплект для обслуживания и ремонта оборудования 9Ф381.

Большая часть всех систем дублирована, так что даже повреждение их или полный вывод из строя огнем противника не является препятствием для выполнения боевой задачи. Кроме того, основная часть операций может быть выполнена вручную.

Характеристики силовой установки

Машину в движение приводят два V-образных двигателя ЗИЛ-375Я, каждый из них по 180 л. с. Колеса на бортах приводятся в движение от своего движка, имеют независимую коробку передач и трансмиссию. На первой и четвертой оси установлены управляемые колеса.

Машина оборудована не только централизованной системой контроля давления в шинах, имеется возможность их автоматической подкачки прямо на ходу. Проходимость и скоростные характеристики очень хорошие. На одной заправке можно проехать около 600 км, выдавая максимальную скорость в 65 км/ч. Машина легко преодолевает водные препятствия до 1,2 м глубиной без всякой дополнительной подготовки.

Сведения о расчете и заряжании

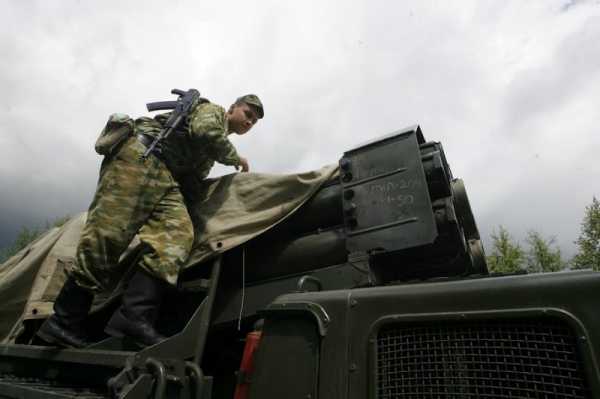

В мирное время назначается расчет из четырех человек: командир машины, наводчик и пара бойцов, которые ответственны за ручное наведение и техническое обслуживание. В военное время группу увеличивают до шести человек, так как многие операции приходится выполнять вручную.

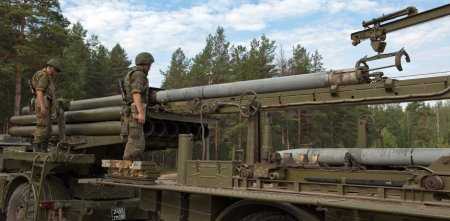

Как уже говорилось, подвозка и заряжание снарядов производятся при помощи специальной машины 9Т452, которая построена на том же шасси. Каждая такая машина не только перевозит по 16 снарядов, но и обеспечивает их снаряжение без привлечения дополнительной техники. Процесс полностью механизирован, занимает не более 14 минут. Используется кран ТЗМ, который может быть применен для подъема грузов до 300 кг весом.

Кстати говоря, такой же использует и реактивная система залпового огня «Град».

Оборудование заряжающей машины

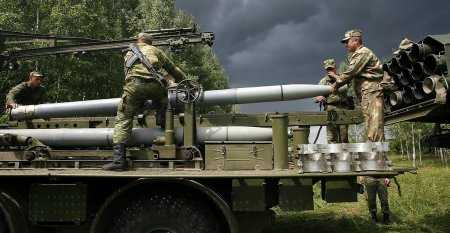

В оснащение самой заряжающей машины входит рама для перевозки снарядов, досылатель, кран и грузовые тележки. Для работы оператора имеется отдельная площадка, захват снарядов осуществляется при помощи отдельной «клешни». Все операции по досылке снарядов, повороту крана и подсобных механизмов выполняются автоматически, но при необходимости их можно осуществлять вручную.

Сам досылатель – это специальная направляющая с толкательным механизмом, который и заводит снаряд в нужное место. Благодаря простому и эффективному механизму выверки оператор избавлен от необходимости вручную стыковать направляющую и досылатель. Вся механика работает от электрических приводов, генераторы которых полностью автономны, а потому для своей работы не нуждаются в запуске основного двигателя машины.

Используемые снаряды

Нужно заметить, что больше всего времени у инженеров отняло не конструирование шасси, а создание принципиально новых типов снарядов. Необходимо заметить, что работы по их проектированию оказались чрезвычайно плодотворными. Так, до 90% наработанных сведений были с успехом использованы в разработке системы «Смерч».

В результате многочисленных опытов было создано восемь-девять основных типов снарядов. В настоящее время некоторые из них уже не используются, так как им на смену пришли новые модели. Многие из них являются засекреченными.

Наиболее распространенным стал снаряд 9М27Ф, оснащенный обычной осколочно-фугасной головной частью. Он универсален, предназначен для уничтожения как живой силы противника, так и бронированной техники. Масса взрывчатого вещества составляет только 49 кг при весе всего снаряда в 180 кг.

Примерно с той же частотой реактивная система «Ураган» использует заряды марки 9М27К, оснащенные уже кассетной головной частью, «нафаршированной» поражающими элементами. Они чрезвычайно эффективны при борьбе против вражеской пехоты и легкой техники.

Сам снаряд весит около 271 кг, содержит 30 основных элементов. В каждом из них – по 350 поражающих частей со взрывчатым веществом. Даже на расстоянии 100 метров от эпицентра взрыва осколок снаряда легко пробивает 2 мм качественной гомогенной стали.

Очень похожа на этот заряд модель 9М27К1, также использующая кассетную часть с множеством поражающих элементов. Разница только в том, что разделяющиеся элементы (тоже около 30 штук) при ударе об землю дополнительно подскакивают, в десятки раз увеличивая площадь поражения. В частности, такими же оснащается реактивная система залпового огня «Торнадо», она же «Смерч».

Изюминкой комплекса и настоящей гордостью конструкторов является снаряд 9М27К2, предназначенный для дистанционной установки противотанковых минных полей. В нем применяются стандартные противотанковые мины ПТМ-1. В одном снаряде 24 мины. Они предназначены для быстрой установки заграждений при атаке вражеских танков. Отличительной чертой мин является то, что через 3,4 часа они самоуничтожаются, что дает возможность пускать в атаку собственные танковые части.

Примерно для тех же целей был разработан 9М27К3. Различие в том, что в нем используются мины ПФМ-1С, предназначенные для поражения живой силы противника. В одном снаряде содержится по 312 противопехотных мин. Залп одной машины накрывает по 60 Га. Нужно сказать, что это очень грозное оружие. «Ураган» именно за возможность дистанционной установки полноценных минных полей прямо перед носом у противника заслужил немало отличных отзывов в Афганистане.

Специально для сноса вражеских укрепленных оборонительных пунктов создан снаряд 9М51. Головная часть оснащена жидким взрывчатым веществом, предназначенным для термобарического взрыва. Недостатком этой модели является то, что максимальная дальность стрельбы не превышает 13 км.

Снаряд 9М27C – зажигательный. Специально предназначен для массового уничтожения не только живой силы противника, но и ценной материальной части (машин в ангарах, складов со снаряжением).

Как можно заметить, реактивные системы залпового огня (обзор одной из них представлен в статье) могут быть использованы не только для накрытия окопавшейся пехоты или техники на марше, но и для решения более тонких и долговременных задач.

Современные перспективы и модернизация комплексов

Как мы уже неоднократно отмечали, сам комплекс постоянно модернизируется, идет разработка новых типов снарядов. Сегодня реактивная система залпового огня «Ураган» стоит на вооружении даже армии Йемена, не говоря уже обо всем бывшем СНГ. Министерство обороны ежегодно заключает контракты на поставку и обслуживание этих комплексов по всему миру, так что об отсутствии популярности говорить точно не приходится.

В свое время украинцы перенесли РСЗО на шасси автомобиля КрАЗ-6322.

Боевое применение

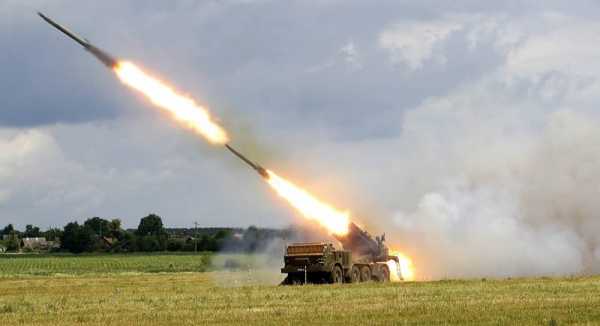

С началом войны в Афганистане рассматриваемая РСЗО просто отлично показала себя в боевых условиях. Кроме того, ее неоднократно применяли сирийские военные еще в 1980-х годах при многочисленных конфликтах с Израилем. Система эта неоднократно использовалась нашими ВС против незаконных вооруженных формирований боевиков на территории Чеченской республики.

Как говорят сами военные, в последний раз реактивная система залпового огня этого типа эффективно использовалась во время печально известных грузинских событий 2008 года.

Какие есть перспективы?

Многие эксперты говорят о том, что РСЗО «Ураган» к настоящему времени несколько устарели. Поводом для такого утверждения служит то обстоятельство, что максимальная дальность поражения противника сравнительно невелика – только 35 км. Тот же «Смерч» дает уже 80-90 километров.

Но здесь следует сделать важное замечание. Дело в том, что назначение у этих комплексов все-таки разное. Не следует путать снаряды калибром в 200 мм с их аналогами в 300 мм. Последние (для «Смерча») не только больше, но и куда тяжелее. Их длина на метр-другой превышает таковую для «Урагана». Соответственно, времени на перезарядку и боевое развертывание комплекса требуется существенно больше.

Зато «Ураганы» являются отличной альтернативой традиционной дальнобойной артиллерии. Даже самоходные гаубицы (как «Мста-С») стреляют не дальше 13-30 км, а действие их снарядов намного слабее. РСЗО же позволяет в крайне сжатые сроки развернуть действительно смертоносную систему.

Одна батарея (шесть машин) способна уничтожить сразу несколько танковых рот или даже «засеять» сотни гектаров противотанковыми или противопехотными минами.

Не будет также преувеличением сказать, что техническое обслуживание более дальнобойных вариантов РСЗО затратнее с экономической точки зрения, да и выучка их операторов занимает больше времени.

Будучи модернизированными, системы залпового реактивного огня «Ураган» не только приобретают новые системы прицеливания и наведения на цель, но и могут эффективно взаимодействовать с БПЛА. В настоящее время вооружение армии России включает в себя все больше и больше беспилотных летательных аппаратов, так что такая возможность точно не лишняя.

Словом, у этих систем и по сей день масса перспектив.

fb.ru

Ураган-1М — Википедия

Материал из Википедии — свободной энциклопедии

Текущая версия страницы пока не проверялась опытными участниками и может значительно отличаться от версии, проверенной 7 декабря 2016; проверки требуют 22 правки. Текущая версия страницы пока не проверялась опытными участниками и может значительно отличаться от версии, проверенной 7 декабря 2016; проверки требуют 22 правки. Перейти к навигации Перейти к поиску
9К512 «Ураган-1М»

ru.wikipedia.org

Ураган (РСЗО) Википедия

Реактивная система залпового огня 9К57 «Ураган»

Боевая машина 9П140 на доработанном шасси ЗИЛ-135ЛМ
Классификация Реактивная система залпового огня
Шасси ЗИЛ-135ЛМ
История
Страна-разработчик
Годы производства 1975 — 1991
Годы эксплуатации с 1975
Размеры
Масса без снарядов и расчета 15 100 кг
Масса в боевом положении 20 000 кг
Длина в походном положении 9630 мм
Ширина в походном положении 2800 мм
Высота в походном положении 3223 мм
Клиренс 475 мм
Вооружение
Калибр 220 мм
Количество направляющих 16
Дальность стрельбы минимальная 8000 (10 000) м
Дальность стрельбы максимальная 35 800 м
Площадь поражения 426 000 м²
Максимальный угол возвышения +55 °
Точность (рассеивание) по ТТТ на макс. дальность Вд 1/170,Вб 1/125[1] м
Расчёт БМ 4 чел.
Перевод системы из походного положения в боевое не более 3 мин
Время залпа 8,8..20[2] с
Время срочного оставления огневой позиции после залпа не более 1,5 мин
Подвижность
Тип двигателя
два ЗИЛ-375
Производитель ЗИЛ
Марка два ЗИЛ-375
Тип Бензиновый
Объём 6962[3] см3
Максимальная мощность 180[3]л. с. (133[3] кВт ), при 3200[4] об/мин
Максимальный крутящий момент 465[3] Н·м, при 1800 об/мин
Конфигурация V8
Цилиндров 8
Клапанов 8×2[3]
Диаметр цилиндра 108 мм
Ход поршня 95 мм
Степень сжатия 6,5[3]
Система питания двухкамерный карбюратор
Охлаждение Жидкостное[3]
Клапанной механизм OHV
Материал блока цилиндров чугун
Материал ГБЦ алюминий
Тактность (число тактов) 4[3]
Порядок работы цилиндров 1-5-4-2-6-3-7-8
Рекомендованное топливо бензин
основной — АИ-93 (92)
допустимый — А-76 (АИ-80)[3]
Мощность двигателя 2х180 л. с.
Максимальная скорость по шоссе 65 км/ч
Запас хода по шоссе 570 км
Колёсная формула 8х8
 Ураган на Викискладе
БМ 9П140 РСЗО 9К57 «Ураган», Музей техники, Архангельское, Московская обл.

РСЗО 9К57 «Ураган» — советская реактивная система залпового огня калибра 220 мм. Система принята на вооружение в 1975. Главный конструктор системы — Александр Никитович Ганичев. Главный конструктор боевой машины — Юрий Николаевич Калачников[5].

Боевая и транспортная машина базируются на доработанных шасси грузового автомобиля ЗИЛ-135ЛМ. Количество снарядов в залпе одной боевой машины: 16 штук. Время залпа с одной боевой машины — 20 с. Масса боевой машины — 20т, реактивного снаряда — 280 кг. Расчёт боевой машины — 4 человека.

Назначение

Система предназначена для поражения различных площадных целей:

  • открытой и укрытой живой силы;
  • небронированной, легкобронированной и бронированной техники мотопехотных и танковых рот;
  • артиллерийских подразделений;
  • тактических ракет;
  • зенитных комплексов;
  • вертолётов на стоянках;
  • командных пунктов;
  • узлов связи;
  • объектов военно-промышленной структуры.

Боеприпасы

Номенклатура боеприпасов[6][7][8][9][10]
Индекс снарядаИндексМасса снаряда, кгДлина снаряда, ммМасса , кгМасса /, кгТип взрывателяДальность стрельбы, км
Фугасные
9М27Ф9Н128Ф2804832,510051,9контактный10..35
Термобарические
9М519Н515256[сн 1]5147143,530,2контактный5..13
Кассетные
9М27К[сн 2]9Н128К27051789030×0,3неконтактный 10..35
9М27К1[сн 3]9Н51627051789030×0,3неконтактный10..35
9М27К2[сн 4]9Н128К2270517889,524×1,1неконтактный10..35
9М27К3[сн 5]9Н128К3270520090312×0,04неконтактный8..34
9М59[сн 6]9Н5242705178909×1,85неконтактный10..35
Зажигательные
9М27С9Н128С
Химические
9Н51920[сн 7]неконтактный

Операторы

  • Белоруссия Белоруссия — 72 единицы 9П140, по состоянию на 2016 год[11]
  • Гвинея Гвинея — 3 единицы 9П140, по состоянию на 2016 год[12], всего поставлено 4 РСЗО «Ураган»[13]
  • Казахстан Казахстан — 180 единиц 9П140 на хранении, по состоянию на 2016 год[14]
  • Киргизия Киргизия — 6 единиц 9П140, по состоянию на 2016 год[15]
  • Молдавия Молдавия — 11 единиц 9П140, по состоянию на 2016 год[16]
  • Россия Россия — 900 единиц 9П140, из них 700 на хранении, по состоянию на 2016 год[17]
  • Сирия Сирия — некоторое количество 9П140, по состоянию на 2016 год[18], 36 единиц 9П140 поставлено из СССР в период с 1987 по 1988 годы[19]
  • Туркмения Туркмения — 60 единиц 9П140, по состоянию на 2016 год[20], по данным ОАО «Мотовилихинские заводы» поставлено всего 54 РСЗО «Ураган»[13]
  • Украина Украина — 70 единиц 9П140, по состоянию на 2016 год
    [21]    , всего поставлено 139 РСЗО «Ураган»[13]
  • Узбекистан Узбекистан — 48 единиц 9П140, по состоянию на 2016 год[22]
  • Эритрея Эритрея — 9 единиц 9П140, по состоянию на 2016 год[23]. Поставлены в 2007 году из Белоруссии[24]

По некоторым сообщениям, 11 единиц[сн 8] были поставлены из Молдавии в Армению в 2011 году[25]. Однако, по другим данным, 12 молдавских комплексов 9К57 были поставлены в Йемен в 1994 году, в Армению при этом, ни из Молдавии, ни из каких либо других государств поставки РСЗО 9К57 «Ураган» не осуществлялись[19][26], по состоянию на 2014 год из систем РСЗО на вооружении Армении имеются только БМ-21 и WM-80[27].

Бывшие операторы

  • Афганистан Афганистан — некоторое количество 9П140, по состоянию на 2010 год[28], всего поставлено 18 РСЗО «Ураган»[13]
  • Ирак Ирак — всего поставлено 24 РСЗО «Ураган»
    [13]
  • Йемен Йемен — всего поставлено 12 РСЗО «Ураган»[13]. Поставки осуществлены из Молдавии в 1994 году[19].
  • Таджикистан Таджикистан — 12 РСЗО «Ураган» в составе в/ч пп11121 201 мсд ВС России[13]. В настоящее время в/ч пп 11121 расформирована, все РСЗО перераспределены в части 201 военной базы России в республике Таджикистан.

Боевое применение

РСЗО 9К57 широко использовалась в боевых действиях в Афганистане[7][29].

Применялась российскими вооружёнными силами, при поддержке сил Северного альянса, в Афганистане в 1993-1998гг.

Применялась российскими вооружёнными силами во время первой и второй войн в Чечне[7][29].

Также применялась российскими ВС во время Вооружённого конфликта в Южной Осетии в 2008 году[30].

«Ураганы» широко применялись в ходе Вооружённого конфликта на востоке Украины обеими сторонами [31][32][33].

РСЗО 9К57 применялась Cирийской армией во время Гражданской войны в Сирии (например, при освобождении Пальмиры[34]). Также, по некоторым данным, «Ураган» использовали российские вооружённые силы[35].

Варианты

Изображения

  • БМ-27 «Ураган», установленная в качестве памятника А. Н. Ганичеву рядом с
    ГНПП «Сплав», Тула

  • 9T452 транспортно-заряжающая машина

Примечания

  1. ↑ Тактико-технические требования на опытно-конструкторскую работу: «Армейская реактивная система залпового огня» «Град-3» (после изменения «Ураган»
  2. ↑ М.Н. Барановский. 2. Назначение и характеристика конструкции БМ 9П140 // Реактивная система залпового огня 9К57 «Ураган». Основы устройства и подготовки к боевому применению / А.С. Шабельская. — Михайловская артиллерийская академия, 1996. — С. 4. — 118 с.
  3. ↑ 1 2 3 4 5 6 7 8 9 Двигатель ЗИЛ-375 — Каталог двигателей — АвтоИнф
  4. ↑ Журнал «АВТОТРАК» :: Архив
  5. ↑ Данные на табличке для макета боевой машины 9П140 РСЗО «Ураган» в экспозиции Народного музея истории завода АО «Мотовилихинские заводы» (г. Пермь, дата посещения музея 6.07.2009)
  6. ↑ Карпенко А. В. «Оружие России». Современные реактивные системы залпового огня. — СПб.: Бастион. — С. 44—47. — 76 с.
  7. ↑ 1 2 3 Гуров С. В. Реактивная система залпового огня 9К57 «Ураган». Проверено 31 июля 2013. Архивировано 17 августа 2013 года.
  8. ↑ Энциклопедия XXI век. Оружие и технологии России. Часть 5. Боеприпасы наземной артиллерии. Группа 13. Боеприпасы, боевые части ракет и взрывчатые вещества. Класс 1340. Неуправляемые ракеты, их боевое оснащение и составные части. — М.: Издательский дом «Оружие и технологии», 2006. — Т. Том 12. — С. 153—156. — 848 с. — ISBN 5-93799-023-4.
  9. ↑ Федоров Л. А. Глава 8. Закат химической войны. Типы химических боеприпасов, которые имелись у Советской Армии к 1987 г. // Химическое вооружение — война с собственным народом (трагический российский опыт) в трёх томах. — М.: Лесная страна, 2009. — Т. 1. Долгий путь к химической войне. — С. 307—310. — 848 с. — ISBN 978-5-91505-013-5.
  10. ↑ Барановский М.Н. Глава 3. Назначение и характеристика конструкций реактивных снарядов. // Реактивная система залпого огня 9К57 «Ураган». Основы устройства и подготовки к боевому применению.. — М.: Издание михайловской артиллерийской академии., 1996. — С. 40—88. — 118 с.
  11. ↑ The Military Balance 2016. — P. 182.
  12. ↑ The Military Balance 2016. — P. 449.
  13. ↑ 1 2 3 4 5 6 7 География распространения (рус.). ОАО «Мотовилихинские заводы». Проверено 25 октября 2011. Архивировано 18 февраля 2012 года.
  14. ↑ The Military Balance 2016. — P. 185.
  15. ↑ The Military Balance 2016. — P. 187.
  16. ↑ The Military Balance 2016. — P. 188.
  17. ↑ The Military Balance 2016. — P. 190.
  18. ↑ The Military Balance 2016. — P. 354.
  19. ↑ 1 2 3 Stockholm Internation Peace Research Institute — Arms Transfers Database
  20. ↑ The Military Balance 2016. — P. 203.
  21. ↑ The Military Balance 2016. — P. 205.
  22. ↑ The Military Balance 2016. — P. 208.
  23. ↑ The Military Balance 2016. — P. 444.
  24. ↑ Азербайджан приобрел вооружение в Беларуси » Новости Армении — NovostiNK — Новости, онлайн новости
  25. ↑ Лазэр настаивает на справедливости сделки с оружием
  26. ↑ Armenia Report (англ.). Проверено 23 ноября 2012. Архивировано 1 декабря 2012 года.
  27. ↑ The Military Balance 2014. — P. 170.
  28. ↑ The Military Balance 2010. — P. 356.
  29. ↑ 1 2 Карпенко А. В. Реактивная система залпового огня 9К57 «Ураган». «Бастион Карпенко». Проверено 30 мая 2015.
  30. ↑ Allan Mallinson. Georgia: US training gives Georgia military advantage (англ.). The Daily Telegraph (9 августа 2008). Проверено 31 мая 2016.
  31. ↑ Украина: Широкое применение кассетных боеприпасов. Human Rights Watch (20.10.2014).
  32. ↑ Jonathan Ferguson & N.R. Jenzen-Jones. Raising Red Flags:An Examination of Arms & Munitions in the Ongoing Conflict in Ukraine. Armament Research Services Pty. Ltd. (November 2014).
  33. ↑ Spot report by the OSCE Special Monitoring Mission to Ukraine (SMM), 24 January 2015: Shelling Incident on Olimpiiska Street in Mariupol. OSCE. Проверено 24 января 2015.
  34. ↑ «Соколы пустыни» освободят Пальмиру. Россия-24 (20 марта 2016). Проверено 31 мая 2016.
  35. ↑ Алексей Рамм. На границе турки ходят хмуро. «Военно-промышленный курьер» (10 февраля 2016). Проверено 31 мая 2016.
  36. ↑ Богатинов С. В ногу со временем. Российское военное обозрение (ноябрь 2009). Проверено 19 января 2014.
  37. ↑ Три «богатыря» для сил АТО: характеристики залповых установок «Бастион». AIF.UA (ноябрь 2014). Проверено 11 сентября 2016.}

Сноски

  1. ↑ Масса снаряда без взрывателя.
  2. ↑ Кассетная головная часть содержит 30 осколочных боевых элементов 9Н210 массой 1,85 кг. В каждом элементе содержится по 370 готовых осколков.
  3. ↑ Кассетная головная часть содержит 30 осколочных боевых элементов 9Н235 массой 1,85 кг. В каждом элементе содержится по 370 готовых осколков.
  4. ↑ Кассетная головная часть содержит 24 противотанковые мины ПТМ-1.
  5. ↑ Кассетная головная часть содержит 312 противопехотных мин ПФМ.
  6. ↑ Кассетная головная часть содержит 9 противотанковых мин ПТМ-3.
  7. ↑ Отравляющее вещество Р-55 (Зоман).
  8. ↑ В некоторых публикациях ошибочно указывается о поставке 23 БМ 9П140 «Ураган», так как после распада СССР в Молдавии было только 11 БМ 9П140.

Ссылки

Артиллерия СССР после 1945 года

Войсковая артиллерия


Морская артиллерия

wikiredia.ru

Ураган (РСЗО) — Википедия (с комментариями)

Ты — не раб!
Закрытый образовательный курс для детей элиты: «Истинное обустройство мира».
http://noslave.org

Материал из Википедии — свободной энциклопедии

Реактивная система залпового огня 9К57 «Ураган»
Боевая машина 9П140 на доработанном шасси ЗИЛ-135ЛМ
Классификация Реактивная система залпового огня
Шасси ЗИЛ-135ЛМ
История
Страна-разработчик
Год(ы) производства 1975 — 1991
Год(ы) эксплуатации с 1975
Размеры
Масса без снарядов и расчета, кг 15 100
Масса в боевом положении, кг 20 000
Длина в походном положении, мм 9630
Ширина в походном положении, мм 2800
Высота в походном положении, мм 3223
Клиренс, мм 475
Вооружение
Калибр, мм 220
Количество направляющих 16
Дальность стрельбы минимальная, м 8000 (10 000)
Дальность стрельбы максимальная, м 35 800
Площадь поражения, м² 426 000
Максимальный угол возвышения, град +55
Точность (рассеивание), м по ТТТ на макс. дальность Вд 1/170,Вб 1/125[1]
Расчёт БМ, чел. 4
Перевод системы из походного положения в боевое не более, мин. 3
Время залпа, с 8,8..20[2]
Время срочного оставления огневой позиции после залпа не более, мин. 1,5
Подвижность
Тип двигателя

два ЗИЛ-375

<tr><td width=25%>Производитель:</td><td >ЗИЛ</td></tr><tr><td width=25%>Марка:</td><td >два ЗИЛ-375</td></tr><tr><td width=25%>Тип:</td><td >Бензиновый</td></tr><tr><td width=25%>Объём:</td><td >6962[3] см3</td></tr><tr><td width=25%>Максимальная мощность:</td><td >180[3]л. с. (133[3] кВт ), при 3200[4] об/мин</td></tr><tr><td width=25%>Максимальный крутящий момент:</td><td >465[3] Н·м, при 1800 об/мин</td></tr><tr><td width=25%>Конфигурация:</td><td >V8</td></tr><tr><td width=25%>Цилиндров:</td><td >8</td></tr><tr><td width=25%>Клапанов:</td><td >8×2[3]</td></tr><tr><td width=25%>Диаметр цилиндра:</td><td >108 мм</td></tr><tr><td width=25%>Ход поршня:</td><td >95 мм</td></tr><tr><td width=25%>Степень сжатия:</td><td >6,5[3]</td></tr><tr><td width=25%>Система питания:</td><td >двухкамерный карбюратор</td></tr><tr><td width=25%>Охлаждение:</td><td >Жидкостное[3] </td></tr><tr><td width=25%>Клапанной механизм:</td><td >OHV </td></tr><tr><td width=25%>Материал блока цилиндров:</td><td >чугун</td></tr><tr><td width=25%>Материал ГБЦ:</td><td >алюминий</td></tr><tr><td width=25%>Тактность (число тактов):</td><td >4[3]</td></tr><tr><td width=25%>Порядок работы цилиндров:</td><td >1-5-4-2-6-3-7-8</td></tr><tr><td width=25%>Рекомендованное топливо:</td><td >бензин
основной — АИ-93 (92)
допустимый — А-76 (АИ-80)[3]</td></tr>
Мощность двигателя, л.с. 2х180
Максимальная скорость по шоссе, км/ч 65
Запас хода по шоссе, км 570
Колёсная формула 8х8

РСЗО 9К57 «Ураган» — советская реактивная система залпового огня калибра 220 мм. Система принята на вооружение в 1975. Главный конструктор системы — Александр Никитович Ганичев. Главный конструктор боевой машины — Юрий Николаевич Калачников[5].

Боевая и транспортная машина базируются на доработанных шасси грузового автомобиля ЗИЛ-135ЛМ. Количество снарядов в залпе одной боевой машины: 16 штук. Время залпа с одной боевой машины — 20 с. Масса боевой машины — 20т, реактивного снаряда — 280 кг. Расчёт боевой машины — 4 человека.

Назначение

Система предназначена для поражения различных площадных целей:

  • открытой и укрытой живой силы;
  • небронированной, легкобронированной и бронированной техники мотопехотных и танковых рот;
  • артиллерийских подразделений;
  • тактических ракет;
  • зенитных комплексов;
  • вертолетов на стоянках;
  • командных пунктов;
  • узлов связи;
  • объектов военно-промышленной структуры.

Боеприпасы

Номенклатура боеприпасов[6][7][8][9][10]
Индекс снаряда Индекс БЧ Масса снаряда, кг Длина снаряда, мм Масса БЧ, кг Масса ВВ/ОВ, кг Тип взрывателя Дальность стрельбы, км
Фугасные
9М27Ф 9Н128Ф 280 4832,5 100 51,9 контактный 10..35
Термобарические
9М51 9Н515 256[сн 1]5147143,530,2 контактный5..13
Кассетные
9М27К[сн 2] 9Н128К 270 5178 90 30×0,3 неконтактный 10..35
9М27К1[сн 3] 9Н516 270 5178 90 30×0,3 неконтактный 10..35
9М27К2[сн 4] 9Н128К2 270 5178 89,5 24×1,1 неконтактный 10..35
9М27К3[сн 5] 9Н128К3 270 5200 90 312×0,04 неконтактный 8..34
9М59[сн 6] 9Н524 270 5178 90 9×1,85 неконтактный 10..35
Зажигательные
9М27С 9Н128С
Химические
9Н519 20[сн 7] неконтактный

Операторы

  • Афганистан Афганистан — некоторое количество 9П140, по состоянию на 2010 год[11], всего поставлено 18 РСЗО «Ураган»[12]
  • Белоруссия Белоруссия — 72 единицы 9П140, по состоянию на 2016 год[13]
  • Гвинея Гвинея — 3 единицы 9П140, по состоянию на 2016 год[14], всего поставлено 4 РСЗО «Ураган»[12]
  • Ирак Ирак — всего поставлено 24 РСЗО «Ураган»[12]
  • Йемен Йемен — всего поставлено 12 РСЗО «Ураган»[12]. Поставки осуществлены из Молдавии в 1994 году[15].
  • Казахстан Казахстан — 180 единиц 9П140 на хранении, по состоянию на 2016 год[16]
  • Киргизия Киргизия — 6 единиц 9П140, по состоянию на 2016 год[17]
  • Молдавия Молдавия — по состоянию на 2016 год ежегодник The Military Balance указывает на наличие 11 единиц 9П140[18].
  • Россия Россия — 900 единиц 9П140, из них 700 на хранении, по состоянию на 2016 год[19]
  • Сирия Сирия — некоторое количество 9П140, по состоянию на 2016 год[20], 36 единиц 9П140 поставлено из СССР в период с 1987 по 1988 годы[15]
  • Таджикистан Таджикистан — всего поставлено 12 РСЗО «Ураган»[12]
  • Туркмения Туркмения — 60 единиц 9П140, по состоянию на 2016 год[21], по данным ОАО «Мотовилихинские заводы» поставлено всего 54 РСЗО «Ураган»[12]
  • Украина Украина — 70 единиц 9П140, по состоянию на 2016 год[22], всего поставлено 139 РСЗО «Ураган»[12]
  • Узбекистан Узбекистан — 48 единиц 9П140, по состоянию на 2016 год[23]
  • Эритрея Эритрея — 9 единиц 9П140, по состоянию на 2016 год[24]. Поставлены в 2007 году из Белоруссии[25]

По некоторым сообщениям, 11 единиц[сн 8] были поставлены из Молдавии в Армению в 2011 году[26][неавторитетный источник? 2449 дней]. Однако, по другим данным, 12 молдавских комплексов 9К57 были поставлены в Йемен в 1994 году, в Армению при этом, ни из Молдавии, ни из каких либо других государств поставки РСЗО 9К57 «Ураган» не осуществлялись[15][27], по состоянию на 2014 год из систем РСЗО на вооружении Армении имеются только БМ-21 и WM-80[28].

Боевое применение

РСЗО 9К57 широко использовалась в боевых действиях в Афганистане[7][29].

Применялась российскими вооружёнными силами во время первой и второй войн в Чечне[7][29].

Также применялась российскими ВС во время конфликта в Южной Осетии в 2008 году[30].

«Ураганы» широко применялись в ходе вооружённого конфликта на востоке Украины украинскими вооруженными силами и повстанцами [31][32][33].

РСЗО 9К57 применялась сирийской армией во время гражданской войны в Сирии (например, при освобождении Пальмиры[34]). Также, по некоторым данным, «Ураган» использовали российские вооружённые силы[35].

Варианты

  • 9К57 Ураган: базовый вариант на шасси ЗИЛ-135ЛМ.
  • 9К512 Ураган-1М: боевая и транспортно-заряжающая машины системы «Ураган-1М» выполнены на базе шасси МЗКТ-7930 «Астролог». Боевая машина способна вести стрельбу реактивными снарядами как от 220-мм систем 9К57 «Ураган», так и от 300-мм систем 9К58 «Смерч»[36].
  • Бастион-03: разработка украинской компании АвтоКрАЗ, представленный в 2010. Боевая часть 9К57 «Ураган» установлена на шасси КрАЗ-6322РА[37].

Изображения

  • BM-27 Uragan MLRS.jpg

    БМ-27 «Ураган», установленная в качестве памятника А. Н. Ганичеву рядом с
    ГНПП «Сплав», Тула

  • 9T452 Uragan.jpg

    9T452 транспортно-заряжающая машина

Напишите отзыв о статье «Ураган (РСЗО)»

Примечания

  1. ↑ [rbase.new-factoria.ru/gallery/taktiko-tehnicheskie-trebovaniya-na-opytno-konstruktorskuyu-rabotu-armeyskaya-reaktivnaya-sistema-zalpovogo-ognya-grad-3 Тактико-технические требования на опытно-конструкторскую работу: «Армейская реактивная система залпового огня» «Град-3» (после изменения «Ураган»]
  2. ↑ М.Н. Барановский. 2. Назначение и характеристика конструкции БМ 9П140 // Реактивная система залпового огня 9К57 «Ураган». Основы устройства и подготовки к боевому применению / А.С. Шабельская. — Михайловская артиллерийская академия, 1996. — С. 4. — 118 с.
  3. ↑ 1 2 3 4 5 6 7 8 9 [autoinf.org/engine.php?id=53 Двигатель ЗИЛ-375 — Каталог двигателей — АвтоИнф]
  4. ↑ [www.autotruck-press.ru/archive/number22/article82 Журнал «АВТОТРАК» :: Архив]
  5. ↑ Данные на табличке для макета боевой машины 9П140 РСЗО «Ураган» в экспозиции Народного музея истории завода АО «Мотовилихинские заводы» (г. Пермь, дата посещения музея 6.07.2009)
  6. ↑ Карпенко А. В. «Оружие России». Современные реактивные системы залпового огня. — СПб.: Бастион. — С. 44—47. — 76 с.
  7. ↑ 1 2 3 Гуров С. В. [rbase.new-factoria.ru/missile/wobb/uraga/uraga.shtml Реактивная система залпового огня 9К57 «Ураган»]. Проверено 31 июля 2013. [www.webcitation.org/6IwHEKC3c Архивировано из первоисточника 17 августа 2013].
  8. ↑ Энциклопедия XXI век. Оружие и технологии России. Часть 5. Боеприпасы наземной артиллерии. Группа 13. Боеприпасы, боевые части ракет и взрывчатые вещества. Класс 1340. Неуправляемые ракеты, их боевое оснащение и составные части. — М.: Издательский дом «Оружие и технологии», 2006. — Т. Том 12. — С. 153—156. — 848 с. — ISBN 5-93799-023-4.
  9. ↑ Федоров Л. А. Глава 8. Закат химической войны. Типы химических боеприпасов, которые имелись у Советской Армии к 1987 г. // Химическое вооружение — война с собственным народом (трагический российский опыт) в трёх томах. — М.: Лесная страна, 2009. — Т. 1. Долгий путь к химической войне. — С. 307—310. — 848 с. — ISBN 978-5-91505-013-5.
  10. ↑ Барановский М.Н. Глава 3. Назначение и характеристика конструкций реактивных снарядов. // Реактивная система залпого огня 9К57 «Ураган». Основы устройства и подготовки к боевому применению.. — М.: Издание михайловской артиллерийской академии., 1996. — С. 40—88. — 118 с.
  11. ↑ The Military Balance 2010. — P. 356.
  12. ↑ 1 2 3 4 5 6 7 [www.artillery-mz.com/ru/supply/ География распространения] (рус.). ОАО «Мотовилихинские заводы». Проверено 25 октября 2011. [www.webcitation.org/65YGnJiXB Архивировано из первоисточника 18 февраля 2012].
  13. ↑ The Military Balance 2016. — P. 182.
  14. ↑ The Military Balance 2016. — P. 449.
  15. ↑ 1 2 3 [armstrade.sipri.org/armstrade/page/trade_register.php Stockholm Internation Peace Research Institute — Arms Transfers Database]
  16. ↑ The Military Balance 2016. — P. 185.
  17. ↑ The Military Balance 2016. — P. 187.
  18. ↑ The Military Balance 2016. — P. 188.
  19. ↑ The Military Balance 2016. — P. 190.
  20. ↑ The Military Balance 2016. — P. 354.
  21. ↑ The Military Balance 2016. — P. 203.
  22. ↑ The Military Balance 2016. — P. 205.
  23. ↑ The Military Balance 2016. — P. 208.
  24. ↑ The Military Balance 2016. — P. 444.
  25. ↑ [novostink.ru/sng/547-azerbajdzhan-priobrel-vooruzhenie-v-belarusi.html Азербайджан приобрел вооружение в Беларуси » Новости Армении — NovostiNK — Новости, онлайн новости]
  26. ↑ [omg.md/Content.aspx?id=102225&lang=3 Лазэр настаивает на справедливости сделки с оружием]
  27. ↑ [www.deagel.com/equipment/r2c0011.htm Armenia Report] (англ.). Проверено 23 ноября 2012. [www.webcitation.org/6CZWiIzXe Архивировано из первоисточника 1 декабря 2012].
  28. ↑ The Military Balance 2014. — P. 170.
  29. ↑ 1 2 Карпенко А. В. [bastion-karpenko.ru/uragan/ Реактивная система залпового огня 9К57 «Ураган»]. «Бастион Карпенко». Проверено 30 мая 2015.
  30. ↑ Allan Mallinson. [www.telegraph.co.uk/news/worldnews/europe/georgia/2531026/Georgia-US-training-gives-Georgia-military-advantage.html Georgia: US training gives Georgia military advantage] (англ.). The Daily Telegraph (9 августа 2008). Проверено 31 мая 2016.
  31. ↑ [www.hrw.org/ru/news/2014/10/20/ukraina-shirokoe-primenenie-kassetnykh-boepripasov Украина: Широкое применение кассетных боеприпасов]. Human Rights Watch (20.10.2014).
  32. ↑ Jonathan Ferguson & N.R. Jenzen-Jones. [armamentresearch.com/Uploads/Research%20Report%20No.%203%20-%20Raising%20Red%20Flags.pdf Raising Red Flags:An Examination of Arms & Munitions in the Ongoing Conflict in Ukraine]. Armament Research Services Pty. Ltd. (November 2014).
  33. ↑ [www.osce.org/ukraine-smm/136061 Spot report by the OSCE Special Monitoring Mission to Ukraine (SMM), 24 January 2015: Shelling Incident on Olimpiiska Street in Mariupol]. OSCE. Проверено 24 января 2015.
  34. ↑ [www.vesti.ru/doc.html?id=2733263# «Соколы пустыни» освободят Пальмиру]. Россия-24 (20 марта 2016). Проверено 31 мая 2016.
  35. ↑ Алексей Рамм. [vpk-news.ru/articles/29097 На границе турки ходят хмуро]. «Военно-промышленный курьер» (10 февраля 2016). Проверено 31 мая 2016.
  36. ↑ Богатинов С. [www.coldwar.ru/rvo/112009/v-nogu-so-vremenem.php В ногу со временем]. Российское военное обозрение (ноябрь 2009). Проверено 19 января 2014.
  37. ↑ [www.aif.ua/auto/cars/1381588 Три «богатыря» для сил АТО: характеристики залповых установок «Бастион»]. AIF.UA (ноябрь 2014). Проверено 11 сентября 2016.}

Сноски

  1. ↑ Масса снаряда без взрывателя.
  2. ↑ Кассетная головная часть содержит 30 осколочных боевых элементов 9Н210 массой 1,85 кг. В каждом элементе содержится по 370 готовых осколков.
  3. ↑ Кассетная головная часть содержит 30 осколочных боевых элементов 9Н235 массой 1,85 кг. В каждом элементе содержится по 370 готовых осколков.
  4. ↑ Кассетная головная часть содержит 24 противотанковые мины ПТМ-1.
  5. ↑ Кассетная головная часть содержит 312 противопехотных мин ПФМ.
  6. ↑ Кассетная головная часть содержит 9 противотанковых мин ПТМ-3.
  7. ↑ Отравляющее вещество Р-55 (Зоман).
  8. ↑ В некоторых публикациях ошибочно указывается о поставке 23 БМ 9П140 «Ураган», так как после распада СССР в Молдавии было только 11 БМ 9П140.

Ссылки

  • [www.youtube.com/watch?v=yVZvBMnkLtw Видеоподборка запусков] на YouTube
  • [www.splav.org/ru/arms/uragan/index.asp 220-мм реактивная система залпового огня «Ураган»] (рус.). Оф. сайт ГНПП «Сплав». Проверено 12 декабря 2009. [www.webcitation.org/65gVCnGrf Архивировано из первоисточника 24 февраля 2012].

Отрывок, характеризующий Ураган (РСЗО)

Первые русские люди, которые вступили в Москву, были казаки отряда Винцингероде, мужики из соседних деревень и бежавшие из Москвы и скрывавшиеся в ее окрестностях жители. Вступившие в разоренную Москву русские, застав ее разграбленною, стали тоже грабить. Они продолжали то, что делали французы. Обозы мужиков приезжали в Москву с тем, чтобы увозить по деревням все, что было брошено по разоренным московским домам и улицам. Казаки увозили, что могли, в свои ставки; хозяева домов забирали все то, что они находили и других домах, и переносили к себе под предлогом, что это была их собственность.
Но за первыми грабителями приезжали другие, третьи, и грабеж с каждым днем, по мере увеличения грабителей, становился труднее и труднее и принимал более определенные формы.
Французы застали Москву хотя и пустою, но со всеми формами органически правильно жившего города, с его различными отправлениями торговли, ремесел, роскоши, государственного управления, религии. Формы эти были безжизненны, но они еще существовали. Были ряды, лавки, магазины, лабазы, базары – большинство с товарами; были фабрики, ремесленные заведения; были дворцы, богатые дома, наполненные предметами роскоши; были больницы, остроги, присутственные места, церкви, соборы. Чем долее оставались французы, тем более уничтожались эти формы городской жизни, и под конец все слилось в одно нераздельное, безжизненное поле грабежа.
Грабеж французов, чем больше он продолжался, тем больше разрушал богатства Москвы и силы грабителей. Грабеж русских, с которого началось занятие русскими столицы, чем дольше он продолжался, чем больше было в нем участников, тем быстрее восстановлял он богатство Москвы и правильную жизнь города.
Кроме грабителей, народ самый разнообразный, влекомый – кто любопытством, кто долгом службы, кто расчетом, – домовладельцы, духовенство, высшие и низшие чиновники, торговцы, ремесленники, мужики – с разных сторон, как кровь к сердцу, – приливали к Москве.
Через неделю уже мужики, приезжавшие с пустыми подводами, для того чтоб увозить вещи, были останавливаемы начальством и принуждаемы к тому, чтобы вывозить мертвые тела из города. Другие мужики, прослышав про неудачу товарищей, приезжали в город с хлебом, овсом, сеном, сбивая цену друг другу до цены ниже прежней. Артели плотников, надеясь на дорогие заработки, каждый день входили в Москву, и со всех сторон рубились новые, чинились погорелые дома. Купцы в балаганах открывали торговлю. Харчевни, постоялые дворы устраивались в обгорелых домах. Духовенство возобновило службу во многих не погоревших церквах. Жертвователи приносили разграбленные церковные вещи. Чиновники прилаживали свои столы с сукном и шкафы с бумагами в маленьких комнатах. Высшее начальство и полиция распоряжались раздачею оставшегося после французов добра. Хозяева тех домов, в которых было много оставлено свезенных из других домов вещей, жаловались на несправедливость своза всех вещей в Грановитую палату; другие настаивали на том, что французы из разных домов свезли вещи в одно место, и оттого несправедливо отдавать хозяину дома те вещи, которые у него найдены. Бранили полицию; подкупали ее; писали вдесятеро сметы на погоревшие казенные вещи; требовали вспомоществований. Граф Растопчин писал свои прокламации.

В конце января Пьер приехал в Москву и поселился в уцелевшем флигеле. Он съездил к графу Растопчину, к некоторым знакомым, вернувшимся в Москву, и собирался на третий день ехать в Петербург. Все торжествовали победу; все кипело жизнью в разоренной и оживающей столице. Пьеру все были рады; все желали видеть его, и все расспрашивали его про то, что он видел. Пьер чувствовал себя особенно дружелюбно расположенным ко всем людям, которых он встречал; но невольно теперь он держал себя со всеми людьми настороже, так, чтобы не связать себя чем нибудь. Он на все вопросы, которые ему делали, – важные или самые ничтожные, – отвечал одинаково неопределенно; спрашивали ли у него: где он будет жить? будет ли он строиться? когда он едет в Петербург и возьмется ли свезти ящичек? – он отвечал: да, может быть, я думаю, и т. д.
О Ростовых он слышал, что они в Костроме, и мысль о Наташе редко приходила ему. Ежели она и приходила, то только как приятное воспоминание давно прошедшего. Он чувствовал себя не только свободным от житейских условий, но и от этого чувства, которое он, как ему казалось, умышленно напустил на себя.
На третий день своего приезда в Москву он узнал от Друбецких, что княжна Марья в Москве. Смерть, страдания, последние дни князя Андрея часто занимали Пьера и теперь с новой живостью пришли ему в голову. Узнав за обедом, что княжна Марья в Москве и живет в своем не сгоревшем доме на Вздвиженке, он в тот же вечер поехал к ней.
Дорогой к княжне Марье Пьер не переставая думал о князе Андрее, о своей дружбе с ним, о различных с ним встречах и в особенности о последней в Бородине.
«Неужели он умер в том злобном настроении, в котором он был тогда? Неужели не открылось ему перед смертью объяснение жизни?» – думал Пьер. Он вспомнил о Каратаеве, о его смерти и невольно стал сравнивать этих двух людей, столь различных и вместе с тем столь похожих по любви, которую он имел к обоим, и потому, что оба жили и оба умерли.
В самом серьезном расположении духа П

wiki-org.ru

Реактивная система залпового огня «Ураган»

РСЗО (реактивная система залпового огня) «Ураган» предназначается для поражения живой силы, бронированной и легкобронированной техники танковых и мотопехотных подразделений противника на марше и в местах сосредоточения, разрушения командных пунктов, объектов военной инфраструктуры и узлов связи, дистанционной установки противопехотных и противотанковых минных полей в зонах боевых действий на удалении 10–35 км.

Учитывая принятие на вооружение Полевой реактивной системы М-21в 1963 году, Тульский ГНИИ Точного Машиностроения в 1963-1964 годах в инициативном порядке провел поисковые работы с целью исследования возможности создания более дальнобойной и мощной системы по количеству ВВ в залпе, с помощью которой можно было бы решать в оперативном порядке боевые задачи на дальностях от 10 до 40 км.

В Министерство машиностроения в июне 1964 г. на рассмотрение направили Проект полевой реактивной системы залпового огня «Ураган», имеющей дальность стрельбы 35 км. Проектом предлагалась система, имеющая высокую маневренность, скорость передвижения до 70 км/ч, высокую проходимость и возможность открытия залпового огня в короткий промежуток времени. Данная система может быть использована для уничтожения открыто расположенной или укрытой в полевых сооружениях живой силы, огневых средств, танков, ядерного и химического оружия и других целей и объектов противника на дальностях до 40 км.

На основании приказа Миноборонпрома в 1967 году начали научно-исследовательскую работу «Создание ракетного высокоточного комплекса залпового огня «Ураган». Работу окончили в декабре 1967 г. с подтверждением возможности получения задаваемых характеристик, проведением теоретических проработок, стендовых испытаний двигателей, механизмов отделения, задержки раскрытия стабилизатора, аэродинамических продувок и огня модельными снарядами. Систему рекомендовали на проведение ОКР (опытно-конструкторской работы).

На основании приказа Министерства машиностроения №18/94 в 1968 г. был разработан аванпроект ракетного комплекса залпового огня «Ураган». В сентябре того же года работу рекомендовали на проведение опытно-конструкторских работ.

В состав системы «Ураган» должны были войти: боевая машина, командирская машина, транспортная машина и арсенальное оборудование. Предлагались использовать следующие типы головных частей снарядов: кассетные осколочного действия, фугасная (имеет заданное дробление корпуса), кассетная, предназначенные для дистанционного минирования. Решение о разработке других типов боевых частей (зажигательной, кумулятивной, агитационной, в спец. наполнении) должны были приниматься Минобороны и Министерством машиностроения во втором квартале 1970 г. по результатам аванпроекта.

В конструкции снарядов предполагалось использовать один для всех боевых частей твердотопливный реактивный двигатель с нерегулируемым соплом во всем интервале температур эксплуатации. Сменных сопл не было. В качестве базы РСЗО предлагалось использовать шасси ЗИЛ-135ЛМ. Во время эскизного проектирования должны были прорабатываться варианты боевой машины и транспортной машины на гусеничном шасси транспортера-тягача МТ-С.

Количество направляющих должно было равняться 20 шт. при использовании шасси от ЗИЛ-135ЛМ и 24 шт. на шасси МТ-С. Но точное количество направляющих должно было уточняться после рассмотрения эскизного проекта. Для транспортной машины в качестве базы также рассматривалось колесное шасси Краз-253.

С целью проверки мероприятий, которые связаны с работами по увеличению дальности ведения огня, на январь-февраль 1971 г. были запланированы стрельбы в количестве 30 шт. снарядами РСЗО «Ураган» из баллистической установки, размещенной на лафете МЛ-20. Должны были быть поставлены снаряды, имеющие три вида оперения:
— ножевого типа, толщина пера 7 мм, раскрытие перьев к продольной оси снаряда под углом 90°;
— по схеме снарядов «Град»;
— комбинированного (сочетающего оперение снаряда ножевого типа и «Град»).

В 1972 г. завершили заводскую отработку, и систему представили на полигонно-войсковые испытания в составе:
— неуправляемые реактивные снаряды с кассетной осколочного действия (масса 80-85 кг) и фугасной (масса 100-105 кг) боевыми частями;
— боевая машина 9П140, установленная на шасси автомобиля ЗИЛ-135ЛМ;
— транспортно-заряжающая машина 9Т452, установленная на шасси автомобиля ЗИЛ-135ЛМ;
— арсенальное оборудование.

Во время заводской отработки получили характеристики системы, которые удовлетворяли основным заявленным тактико-техническим требованиям. В настоящее время РСЗО «Ураган» состоит на вооружении в российской, казахской, белоруской, украинской, йеменской армиях, а также, вероятно, в сирийской армии.

Реактивную систему залпового огня «Ураган» широко использовали в Афганистане в боевых действиях. В начале 1980-х годов ее развернули и применили сирийские военные на начальном этапе войны с Израилем. Систему применяли федеральные войска в Чеченской Республике. Согласно открытым данным последний раз систему применяли российские войска в 2008 году во время грузино-южно-осетинского конфликта.

В состав реактивной системы залпового огня «Ураган» входят:
— боевая машина 9П140;
— транспортно-заряжающая машина 9Т452;
— реактивные снаряды;
— КАУО (комплекс автоматизированного управления огнем) 1В126 «Капустник-Б»;
— учебно-тренировочные средства;
— автомобиль топографической съемки 1Т12-2М;
— радиопеленгационный метеорологический комплекс 1Б44;
— комплект арсенального спецоборудования и инструмента 9Ф381.

Боевая машина 9П140 выполнялась на четырехосном шасси автомобиля ЗИЛ-135ЛМП с высокой проходимостью и колесной формулой 8х8. Артиллерийская часть состоит из пакета, в который собрано 16 трубчатых направляющих, поворотного основания с прицельными приспособлениями и механизмами наведения, уравновешивающего механизма, а также гидравлической и электротехнической аппаратуры.

Механизмы наведения, снабженные силовыми приводами, дают возможность наводить в вертикальной плоскости пакет направляющих от 5 до +55 градусов. Угол горизонтального наведения составляет ±30 градусов от продольной оси боевой машины. Для увеличения устойчивости пусковой установки во время выстрела в кормовой части шасси имеется две опоры, которые оснащенные домкратами приводимыми вручную. Реактивные снаряды могут перевозиться непосредственно в направляющих. Боевая машина оборудована прибором ночного видения и средствами связи (радиостанция Р-123М).

Трубчатые направляющие – гладкостенные трубы с П-образным винтовым пазом, по которому во время выстрела скользит штифт реактивного снаряда. Таким образом, обеспечивается его первоначальная раскрутка для придания снаряду устойчивости необходимой в полете. Снаряд при движении по траектории вращения поддерживается при помощи лопастей раскрывающегося стабилизатора, которые установлены к продольной оси снаряда под определенным углом.

Залп одной боевой машины накрывает площадь более 42 га. Основным способом стрельбы является огонь с закрытой позиции. Существует возможность ведения стрельбы из кабины. Расчет боевой машины 9П140 — 6 человек (4 человека в мирное время): командир боевой машины, механик-водитель, наводчик (старший наводчик), номера расчета (3 человека).

На боевой машине имеется панорамный механический прицел Д726-45. В качестве угломерного и визирного устройств в прицеле используют штатную орудийную панораму ПГ-1М.

Системой запуска боевой машины 9П140 обеспечивается:
— безопасная работа расчета, который обслуживает боевую машину при стрельбе;
— ведение залпового и одиночного огня при нахождении в кабине расчета;
— ведение залпового и одиночного огня при нахождении в укрытии расчета на расстоянии до 60 м от боевой машины;
— ведение огня в случае выхода из строя источников питания и основных блоков цепей ведения огня.

Системой запуска обеспечивается возможность залпового огня с постоянным темпом (запуск 16 ракет происходит с темпом 0,5 секунды) и так называемым «рваным» темпом стрельбы (первые 8 ракет запускается с интервалом 0,5 сек, остальные ракеты с интервалом 2 секунды). Благодаря использованию «рваного» темпа стрельбы позволяет значительно снизить частоту и амплитуду колебаний боевой машины, и, следовательно, улучшить кучность ведения огня.

Для заряжания пусковой установки используется транспортно-заряжающая машина 9Т452, разработанная на одинаковом с боевой машиной шасси. Каждая заряжающая машина может транспортировать 16 реактивных снарядов. Машина обеспечивает заряжание (разряжание) без спец. подготовки позиции, в том числе с любой транспортной машины, с другой транспортно-заряжающей машины или с грунта. Процесс перезаряжания механизирован, время заряжения 15 минут. Грузоподъемность 300 кг.

Особенностью четырехосного колесного шасси ЗИЛ-135ЛМП являлось расположение силовой установки за четырехместной кабиной экипажа. Данная силовая установка состояла из двух восьмицилиндровых V-образных карбюраторных двигателей ЗИЛ-375. При 3200 оборотах в минуту каждый двигатель развивает мощность до 180 л.с. Трансмиссия имеет бортовую схему: колеса каждого борта вращаются самостоятельным двигателем через отдельную коробку передач, бортовые редукторы и раздаточные коробки.

Колеса первой и четвертой оси — управляемые, с независимой торсионной подвеской имеющей амортизаторы. Колеса средних осей сближены, не имеют упругой подвески и к раме крепятся жестко. Машина оборудуется централизованной системой регулирования давления в шинах. Машина имеет очень высокую проходимость и скоростные характеристики. При движении с полной нагрузкой по шоссе максимальная скорость составляет 65 км/ч, без предварительной подготовки может преодолевать броды глубиной до 1,2 м. По топливу запас хода составляет 500 км.

Боекомплект РСЗО «Ураган» состоит из следующих реактивных снарядов:

— 9М27Ф имеющий осколочно-фугасную головную часть;
— 9М27К имеющий кассетную головную часть с осколочными боевыми элементами;
— 9М27С имеющий зажигательную головную часть;
— 9М59, 9М27К2, 9М27К3 имеющие кассетную головную часть с противотанковыми минами;
— 9М51 имеющие головную частью объемно-детонирующего действия (во время войны в Афганистане показал высокую эффективность).

Максимальная дальность стрельбы – 35 км, для уничтожения на меньших дистанциях на реактивный снаряд надевают кольца, которые тормозят его в полете. Дальность полета кассетного снаряда с малым кольцом составляет 11-22 км, неуправляемого реактивного снаряда 9М27Ф составляет 8–21 км. В случае использования большого тормозного кольца дальность полета кассетного снаряда составляет 9–15 км, а снаряда 9М27Ф составляет 8–16 км.



Комплекс может эксплуатироваться в условиях использования противником ядерного, бактериологического, химического оружия в различное время года и суток, при температуре воздуха -40… +50°С. в разных климатических условиях. РСЗО «Ураган» может транспортироваться водным, железнодорожным или воздушным транспортом.

Тактико-технические характеристики РСЗО «Ураган»:
Масса боевой машины в боевом положении – 20 т;
Масса боевой машины без расчета и снарядов – 15,1 т;
Габариты в походном положении:
Длина – 9,63 м;
Ширина – 2,8 м;
Высота – 3,225 м;
Колёсная формула — 8×8
Количество направляющих – 16 шт;
Вращение направляющих – 240 градусов;
Время перезарядки – 15 минут;
Запас хода по шоссе – 500 км;
Время перевода боевой машины из походного в боевое положение не более – 3 мин.;
Время оставления огневой позиции после произведения залпа менее – 1,5 мин.;
Диапазон температур боевого применения – от -40 до +50 °С;
Приземный ветер – до 20 м/с;
Высота применения над уровнем моря – до 3000 м;
Общие характеристики реактивных снарядов:
Калибр – 220 мм
Вес твёрдотопливного порохового заряда – 104,1 кг
Максимальная дальность стрельбы – 35 км;
Минимальная дальность стрельбы – 8 км;
Температурный диапазон боевого использования – от -50 до +50 °С.

/По материалам rbase.new-factoria.ru/

army-news.ru

РСЗО УРАГАН СИСТЕМА ЗАЛПОВОГО огня » ВОЕННОЕ ОБОЗРЕНИЕ

Вступление

Реактивная система залпового огня УРАГАН очень старое изделие. Вспомнить про неё пришлось только потому, что Украина активно применяет РСЗО УРАГАН в войне против Донецкой и Луганской республик.

Устройство и история разработки РСЗО УРАГАН

Как обычно всё началось с желания создать реактивную систему, которая могла бы обстреливать противника с расстояния исключающего ответный удар. В пятьдесят первом году прошлого века на вооружение была принята реактивная установка БМД-20. Она имела ракету калибром двести миллиметров и длиной около трёх метров. Боевая часть содержала тридцать килограммов взрывчатого вещества. Основным недостатком была не большая дальность стрельбы — всего восемнадцать километров. Много проблем доставлял не складывающийся стабилизатор ракеты. Из за него пусковые направляющие получались весьма громоздкими.
Поэтому начались разработки различных вариантов ракеты со складывающимся стабилизатором и увеличенной дальностью. Калибр ракеты постепенно увеличивался и достиг двухсот двадцати миллиметров. Не знаю почему но мне этот калибр органически не приятен. Я бы сделал ракету калибра двести сорок миллиметров, благо ракеты такого калибра стояли на вооружении советской армии.
Сама пусковая направляющая представляет трубу с двумя пазами. Ракета входит своими выступами в эти пазы и при пуске получает небольшое вращательное движение. Сначала пытались разместить двадцать пусковых труб, но получилось слегка громоздко. Поэтому на вооружение приняли РСЗО УРАГАН с шестнадцатью пусковыми трубами. Самое смешное что ураган во время урагана стрелять не может. При ветре более двадцати метров в секунду стрелять запрещается, видимо боятся что ветер погнёт ракету при выходе с направляющих.
Сами направляющие установлены на машине повышенной проходимости ЗИЛ-135ЛМ, которая имеет четыре ведущих оси и колёса большого диаметра.

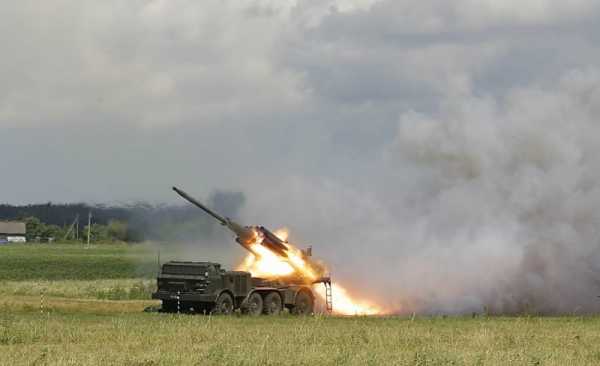

На нижней фотографии видно два домкрата, которые перед залпом опускаются на землю. Эти домкраты уменьшают раскачивание машины во время залпа и улучшают кучность стрельбы.
Машина имеет два двигателя мощностью сто восемьдесят лошадиных сил, которые расположены сразу за кабиной. Запас топлива составляет пятьсот литров. Топливо находится в основном баке ёмкостью триста литров и двух запасных по сто литров. Запаса топлива хватает на пятьсот семьдесят километров. Максимальная скорость по шоссе шестьдесят пять километров в час.
Углы наведения пусковой установки в вертикальной плоскости составляют то плюс пяти до пятидесяти пяти градусов. В горизонтальной плоскости направляющие могут наводиться на тридцать градусов в обе стороны.

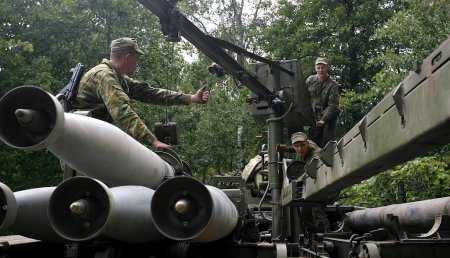

Для заряжания предназначена специальная машина, которая перевозит шестнадцать ракет и имеет приспособления для заряжания РСЗО УРАГАН. Сделана она на том же шасси что и пусковая установка.



На носу у ракет надеты смешные тазики. Это такое специальное приспособление для уменьшения дальности стрельбы. Просто РСЗО УРАГАН физически не может стрелять близко. Поэтому на ракету надеваются приспособления увеличивающие её сопротивление в полёте и уменьшающее дальность стрельбы. По моему мнению про кучность стрельбы в этом случае можно забыть.

Если увеличить фотографию то можно рассмотреть тазик на носу летящей ракеты.

Ракеты РСЗО УРАГАН

Ракеты самые обыкновенные, по сравнению с РСЗО СМЕРЧ даже немного примитивные. Но именно эти ракеты первые получили кассетные боевые части.

Ракета 9М27Ф

Самая простая — имеет фугасную боевую часть. Дальность стрельбы максимальная тридцать пять километров. Дальность стрельбы минимальная десять километров. Если надеть на нос ракеты тазик то минимальная дальность стрельбы уменьшится до восьми километров.

1. длина ракеты — 4833 миллиметра
2. вес ракеты — 280 килограммов
3. вес боевой части — 99 килограммов
4. вес взрывчатого вещества — 49 килограммов

Ракета РСЗО УРАГАН 9М27К

Это первая ракета с кассетной боевой частью. В ней находилось тридцать осколочных боевых элементов. Располагались они пятью секциями по шесть штук вокруг центральной трубы.

Боевой осколочный элемент весит 1,85 килограмма, содержит триста грамм взрывчатого вещества и имеет триста пятьдесят готовых поражающих элементов. Поражающие элементы представляют цилиндры из твёрдой стали запрессованные в полиэтиленовую втулку. Тол­щи­на про­би­вае­мо­го сталь­но­го лис­та готовым поражающим элементом:
1. на рас­стоя­нии 10 метров — 6 миллиметров
2. на рас­стоя­нии 50 метров — 3,5 миллиметра
3. на рас­стоя­нии 100 метров — 2 миллиметра

Ракеты РСЗО УРАГАН для минирования местности.

Есть три вида таких ракет. Две предназначены для постановки танковых мин и одна несёт противопехотные мины.
Боевая часть ракеты 9М27К2 содержит двадцать четыре противотанковые мины ПТМ-1. Это очень древняя мина, всё что она может это перебить гусеницу танка.

По фотографии не очень понятно, поэтому придётся объяснять на пальцах. Мина имеет форму призмы с тремя гранями. Мины располагаются вокруг центральной трубы боевой части по восемь штук в три ряда. Недостаток мины в том что для её подрыва надо на неё наехать. Корпус танка она не повреждает. То есть она выводит танк из строя но не уничтожает.

Что бы каждый раз не повторятся расскажу на примере этой боевой части как работает кассетная боевая часть с любыми минами. Перед залпом задаётся время раскрытия боевой части. По истечению заданного времени полёта ракеты поджигается пороховой заряд. Из за повышения давления взводятся взрыватели боевых элементов и одновременно активизируются системы замедления. Дальнейшее повышение давления разрывает корпус ракеты и мины рассеиваются на определённой площади. Система замедления блокирует взрыватель на некоторое время, что бы он не сработал в момент падения мины. После определённого промежутка времени система блокировки взрывателя мины отключается и мина становится в боевое положение.

Боевая часть ракеты 9М59 содержит всего девять мин ПТМ-3.

Правда эта мина намного эффективнее предыдущей. Она выполнена в форме призмы с четырьмя плоскостями. Все плоскости мины и один её торец имеют кумулятивные выемки. Взрыватель реагирует на изменение магнитного поля и срабатывает под любой точкой танка. Если наехать на мину гусеницей то танк получит только повреждение ходовой части. А вот если мина взорвётся под днищем танка, то танк будет безусловно уничтожен. Так же мина взрывается при попытке перемещения.
Боевая часть ракеты 9М27К3 содержит триста двенадцать противопехотных мин ПФМ-1С.

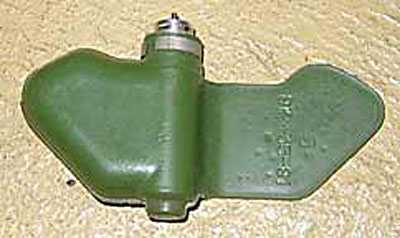

Мина содержит всего сорок грамм взрывчатого вещества и имеет пластиковый корпус. Осколков она практически не даёт, просто отрывает ступню наступившему на неё. Из за того что мина имеет не большое крыло, которое увеличивает площадь рассеивания мин, её называют лепесток или бабочка.

Немного экзотики для

Ракета 9М51 имеет объёмно детонирующую боевую часть и малую дальность полёта — от пяти до тринадцати километров.
1. масса ракеты — 256 килограммов
2. масса боевой части — 143 килограмма
3. масса взрывчатого вещества — 30 килограмм
Так же все рассказывают о ракете с зажигательной боевой частью для РСЗО УРАГАН, но что у неё внутри никто не знает.

Применение РСЗО УРАГАН в Новороссии

Украинская армия активно применяет РСЗО УРАГАН по Луганску и Донецку. Свидетельством этого являются многочисленные скелеты оставшиеся после срабатывания кассетных боевых частей и не взорвавшиеся осколочные боевые элементы.

По фотографии скелета боевой части трудно понять кто её выпустил РСЗО УРАГАН или Смерч — надо подходить и диаметр мерить.
Правда безграмотные телевизионные ведущие рассказывают, что Украина бомбит Луганск и Донецк кассетными бомбами.

voennoe-obozrenie.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
