Управление твердотопливным котлом: принцип работы нагревательного прибора, автоматика управления котлом, для котлов, контроллер твердотопливного котла.

как усовершенствовать котел на дровах?

Автор: Колинченко Сергей Дата: 02.11.2018

Низкая стоимость топлива при высокой теплоотдаче – вот основные преимущества, которые отличают твердотопливные котлы от другого оборудования того же назначения. Они просты, эффективны, автономны, но имеют один существенный недостаток – полностью зависят от обслуживающего котел человека. Что это значит? Что дрова и уголь в топку подбрасывать приходится достаточно часто. А также время от времени чистить его. Это тоже мало кому нравится. Что уж говорить о регулировании температуры с помощью заслонки, которая пропускает воздух в зону горения. Конечно, это никак не перевешивает выгоду от использования твердотопливных котлов, но доставляет владельцам последних немало лишних хлопот. К счастью, из ситуации есть достаточно простой выход – средства автоматизации котлов на твердом топливе.

Как автоматизировать котел на твердом топливе?

Установка любой автоматики значительно сокращает время и силы, которые затрачиваются на обслуживание твердотопливных котлов. Упрощает и ускоряет процесс, а некоторые задачи и вовсе позволяет выполнять дистанционно, с пульта управления или даже (в последних, наиболее современных моделях) через интернет.

Второй фактор, столь же важный, как и первый – более эффективное сжигание твердого топлива. С помощью автоматики дрова или уголь горят дольше (на 15-30%, в зависимости от влажности), выделяют больше тепла (за счет поддержки оптимальной температуры горения), а также сгорают полностью, оставляя минимум золы.

Что примечательно, установить автоматику того или иного типа можно практически на любой котел.

Теперь же рассмотрим как усовершенствовать котел на дровах и какие существуют виды управления твердотопливным котлом.

Система автоматизации для дровяного котла
  • Автоматическое управление котлом: оптимальный вариант, так как позволяет полностью автоматизировать работу отопительного агрегата. Для этого на котел устанавливается

    электронный блок управления, который отслеживает состояние отопительной системы (температуру теплоносителя и дымоходных газов, давление в системе) и в зависимости от заданного пользователем алгоритма регулирует работу вентилятора, циркуляционного насоса и других устройств.

Кстати, у нас есть замечательная статья «Автоматика для твердотопливных котлов«.

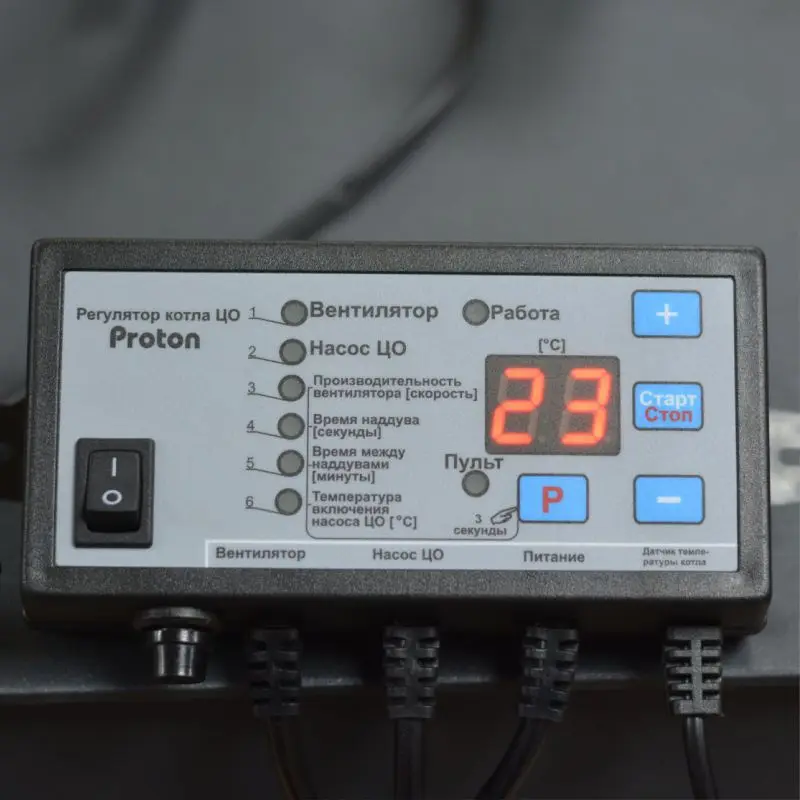

  • Регулирование температуры: контроллер твердотопливного котла позволяет просто задать нужное значение и забыть об остальном. Чем выгодно отличается от трудоемкого ручного регулирования температуры. Обычно всю работу берет на себя регулятор тяги, изменяющий степень открытия заслонки, либо вентилятор. Оба устройства подают воздух в топку, ориентируясь на текущую температуру теплоносителя. Это не только обеспечивает поддержание в помещении комфортного микроклимата без каких-либо усилий со стороны владельца, но и предотвращает возможный перегрев оборудования и перерасход топлива.

  • Комнатный термостат: те же плюсы регулирования температуры, что описаны и выше, но они учитывают температуру в самом помещении, а не на выходе котла, который может находиться в другом конце дома или даже в отдельном здании.

  • Система безопасности: контролирует критически важные показатели функционирования котла и автоматически начинает свои действия (сброс давления или слив почти закипевшей воды и т.д.) в случае резкого перепада давления, превышения температуры воды на выходе, сниженного разрежения в топке и т. д. Это позволяет избегать потенциально опасных аварийных ситуаций и своевременно устранять возникающие неполадки.

  • Источник бесперебойного питания: не совсем автоматизация котла, но с другой стороны – если у Вас отключили электроэнергию и нет ИБП, нужно срочно бежать тушить котел, сливать воду (если уже закипает). А если стоит данное оборудование, вообще ничего делать не нужно, котел продолжает работать в штатном режиме.

 Что может случится без бесперебойника можно увидеть на фото в нашей статье “Безопасность твердотопливного котла | Что нужно знать перед монтажом?”.

  • Автоматическая загрузка: некоторые твердотопливные котлы можно оборудовать устройствами автоматической загрузки топлива. Имеются ввиду специальные топливные бункеры разного объема с механизмами автоподачи (к примеру,

    пеллетной горелкой). Правда стоимость такой автоматизации превышает стоимость котла в несколько раз (хотя и пользуется спросом).

Если суммировать, то помимо более редкой “ручной” работы пользователя, любая автоматизация котла отопления значительно повышает его КПД как минимум на 20%. А это значит, что с каждого кубометра дров, почти четверть уйдет не в воздух, через дымоход, а на тепло в Вашем доме. Соответственно, если нужная в доме температура наберется быстрее, то и процесс тления начнется быстрее (вентилятор закроет заслонку и воздух в камеру сгорания перестанет поступать), что также увеличит время горения на одной закладке как минимум на 20% (в зависимости от конструкции котла).

Нужно автоматизировать котел? Обращайтесь!

Эффективность работы котла напрямую зависит от того, правильно ли подобрана установленная на него автоматика. При этом важно учитывать функциональные особенности котла и совместимость с тем или иным устройством. Даже бюджетный котел можно усовершенствовать и повысить его работоспособность установив на него блок управления или механический регулятор тяги. В любом случае автоматизированный твердотопливный котел по всем параметрам более выгоден и удобен.

В нашем интернет-магазине Вы найдете широкий выбор контроллеров, вентиляторов, комнатных термостатов, пеллетных горелок и других приспособлений (см. раздел «Комплектующие для отопления«).

По ссылке можно ознакомиться со всем ассортиментом автоматики для твердотопливного котла, посмотреть актуальные предложения, описание, фото и почитать отзывы.

Связанные товары

Связанные статьи

В данной статье Вы сможете узнать, что же собой представляет теплоаккумулятор? Когда и в каких систе. .

Подробнее

Особенности пеллетного котла, его виды, преимущества и недостатки – как выбрать и что нужно знать пе..

Подробнее

Статья посвящена современным твердотопливным котлам и изменениям в их конструкции в последние годы. ..

Подробнее

Из данной статьи можно почерпнуть информацию о разновидностях пеллетных горелок, их преимуществах и ..

Подробнее

Познавательная статья об автоматике для твердотопливных котлов. Преимущества и недостатки, принцип р..

Подробнее

Что такое группа безопасности котла, для чего нужна и обязательно ли её ставить? Поможем ответить на..

Подробнее

Автоматическое управление твердотопливным котлом | AW-Therm.com.ua


Головна > Статті > Опалення та ГВП > Автоматическое управление твердотопливным котлом

Н. Вербицкий

Учитывая сегодняшние растущие затраты на газовое отопление, приобретение твердотопливного котла для большинства частных домовладельцев – самый простой способ экономии на этой весомой статье расходов. Существует большое количество информации о том, насколько газовый котел прост и комфортен в использовании, и с этим можно согласиться. Но если более подробно рассмотреть обслуживание котлов на твердом топливе, оснащенных автоматическим управлением, можно найти массу достоинств такого вида теплогенераторов. Ведь микропроцессорная автоматика позволяет не только повысить комфорт в работе с твердотопливным котлом, но и сделать его работу более эффективной

Для того, чтобы свести к минимуму работу по обслуживанию котла и автоматизировать контроль процесса горения, твердотопливные котлы оснащаются микропроцессорным блоком управления, циркуляционным насосом и центробежным вентилятором для нагнетания воздуха в зону горения. Работая как единая система, эти блоки обеспечивают:

  • высокий КПД – до 91%;
  • уменьшение отклонений температуры
  • теплоносителя от заданной потребителем;
  • экономию в расходе топлива;
  • возможность применения твердого топлива различных видов.

Важным фактом является увеличение времени горения одной загрузки на 25–35% за счет возможности установки температурного гистерезиса котла, топливо при этом не перерасходуется. Также программирование работы твердотопливных котлов позволяет регулировать температуру теплоносителя на выходе из котла.

Микропроцессорную регулировку температуры теплоносителя целесообразно использовать для достижения следующих целей:

  • уменьшение влияния человеческого фактора в процессе работы и контроля котла;
  • поддержание стабильной температуры, что позволяет экономить топливо;
  • снижение рисков критических повышений температуры и давления (котел не закипает).

Практически такие же результаты по стабильной работе котла и экономии топлива достигнуты лишь в немногих моделях, использующих битепловой регулятор температуры. Поэтому, некоторые термомеханические устройства контроля температуры, при условии их корректной отладки, по удобству использования и тонкости настройки могут успешно соревноваться с микропроцессорной автоматикой.

Итак, блок управления твердотопливным котлом (программатор) осуществляет контроль поддержания заданной температуры выходящего теплоносителя двумя методами. Программатор включает и отключает вентилятор, а также регулирует частоту его оборотов. Помимо этого он управляет циркуляционными насосами отопительной системы. От скорости вращения вентилятора зависит интенсивность нагнетания воздуха в зону горения, что приводит к усилению или уменьшению процесса горения. Еще большим плюсом работы вентилятора является периодическая продувка топочной камеры, что предотвращает воспламенение газов в топочной камере, сопровождаемое характерным звуком хлопка при низкотемпературном тлении твердого топлива.

Автоматика запрограммирована таким образом, что такая продувка происходит в режиме поддержания температуры теплоносителя или, другими словами, в режиме ожидания программатора.

В качестве примера можно привести регулятор температуры в твердотопливных котлах Stropuva (Литва–Украина). Регулятор управляет работой вентилятора наддува и циркуляционного насоса центрального отопления. Когда необходимо быстро набрать температуру теплоносителя, а именно в момент розжига, а также, когда температура стала ниже предельной с учетом гистерезиса котла, датчик температуры сигнализирует об этом, и блок управления постепенно увеличивает обороты вентилятора, поддерживая их на необходимом уровне до момента достижения установленной температуры котла. Вентилятор может управляться как в ручном, так и автоматическом (рис. 1) режиме.

Рис. 1. График работы вентилятора в автоматическом режиме

Управление вентилятором

Рассмотрим принцип управления вентилятором в автоматическом и ручном режимах. В первом случае регулятор температуры автоматически подбирает скорость вращения вентилятора согласно выбранного в программе вида топлива и показаний датчика температуры. Скорость вращения вентилятора может изменяться от 0% до 100% с шагом 10%. Когда установленная температура котла достигнута, программатор поддерживает ее за счет плавной регулировки мощности работы вентилятора. А когда температура превышает заданное значение на 5 °C, вентилятор полностью отключается. В случае понижения температуры выходящего теплоносителя ниже заданного значения, программатор включает вентилятор, а затем осуществляет плавную регулировку его мощности, препятствуя понижению температуры. Таким образом, достигается стабильность установленной температуры теплоносителя.

С помощью программатора можно задать вид используемого топлива – это помогает более эффективно расходовать топливо. При топке дровами, древесными брикетами, пеллетами необходимо выбрать функцию «Дрова»; торфяные брикеты, бурый или каменный уголь – «Уголь»; «Штыб» – выбирается при топке антрацитом (мелкий уголь). Специфика работы программатора в ручном режиме отображена в графике на рис. 2. Вентилятор с постоянной мощностью в диапазоне от 0 до 100% нагнетает воздух в камеру сгорания. Необходимую мощность можно выставить с шагом 10% в меню программатора. Автоматика выключает вентилятор, когда установленная температура достигнута. Когда температура в котле опускается ниже установленной на величину гистерезиса, вентилятор автоматически включается. В этом режиме автоматика запрограммирована на периодический «продув» котла. В меню регулятора можно задать продолжительность и периодичность этой функции. Также она полезна в случае подключения нестандартных систем отопления.

Рис. 2. График работы вентилятора в ручном режиме

В ручном режиме затухание котла осуществляется с помощью отключения вентилятора при условии снижения температуры ниже заданного значения, так как программатор определяет это как полное выгорание топлива и дальнейшая работа вентилятора нецелесообразна.

Циркуляционный насос

Насос центрального отопления включается, когда теплоноситель достиг заданной с помощью программатора температуры. В момент времени, когда температура котла снижается на величину гистерезиса насоса, автоматика срабатывает, и циркуляционный насос выключается. С целью предохранения отопительной системы от замерзания, насос центрального отопления включается, когда температура в котле опускается ниже +5°С.

Аварийный режим

Для предупреждения аварий при перегреве котла выше +95°С или поломке датчика температуры предусмотрен вывод звукового сигнала и индикатора аварии. В этом случае автоматика выключает вентилятор, а циркуляционный насос продолжает непрерывно работать для охлаждения теплоносителя, прогоняя его через отопительную систему.

Когда причина аварии устранена, автоматику необходимо перевести в нормальный режим работы нажатием кнопки «Выход». Звуковой и световой сигналы, оповещающие об аварии целесообразно устанавливать, когда обсуживающий персонал находится в удалении от котла или теплогенератор установлен в шумном месте, например, в заводских помещениях.

В этом случае для вывода внешней сигнализации в схеме подключения устройства необходимо использовать промежуточное маломощное реле (рис. 3).

Рис. 3. Схема подключения внешнего реле:
L – фаза питания; N – нейтраль питания; PE – защитное заземление; KM1 – внешнее реле

В случае, когда используется несколько отопительных котлов с программаторами, вывод аварийных сигналов осуществляется на один диспетчерский пункт, что позволяет быстро отреагировать на ситуацию и, таким образом, не допустить или уменьшить последствия аварий.

Твердотопливные котлы в каскаде

Для возможности использования нескольких котлов в одной отопительной системе, и, тем самым, обеспечения теплом объектов площадью свыше 400 м2, применяют каскадное подключение (рис. 4). Таким образом, общая тепловая нагрузка перераспределяется на несколько котлов, в соответствии с их мощностью.

Рис. 4. Каскадное подключение твердотопливных котлов

Подключение котлов в каскад позволяет:

повысить эффективность работы системы в период межсезонья, в сравнении с применением котлов большой мощности;
проводить отключения котла с целью его профилактики, в то же время обеспечивая работу отопительной системы благодаря остальным подключенным котлам;

с помощью установки поочередного графика работы котлов, можно увеличить сроки их службы.

Для реализации проекта каскадного подключения отопительных котлов применяется центральный пульт управления, который определяет последовательность или одновременную работу теплогенераторов (рис. 5).

Рис. 5. Блок-схема подключения котлов в каскадном режиме (БУ – блоки управления отдельных котлов)
