Упм 1м – Универсальная путевая машина УПМ-1М (базовый тягач Т-158 или ХТА-220-1)

Универсальная путевая машина УПМ-1М (базовый тягач Т-158 или ХТА-220-1)

1Производительность насосной установки, при номинальных оборотах двигателя (2100 об/мин), л/мин297
в том числе:
- два насоса марки 210.20.13-21В левый83,5
- два насоса марки НШ-46УЛ65
2Емкость гидробака, л310
3Генератор выпрямленного тока:
- мощность, кВт1
- напряжение, В24
4Подвеска направляющих катков комбинированного ходагидравлическая с регулируемыми пружинными амортизаторами
5
Количество регулируемых пружинных амортизаторов, шт.
4
6Предельные величины усилий, регулируемые пружинными амортизаторами, кгс500-1200
7Углы съезда базового тягача Т-158 при транспортном положении комбинированного хода, град:
- переднего (по гидравлическому баку), не менее25
- заднего (по направляющим каткам), не менее28
8Руководящий уклон, %12
9Масса оборудования, кг2200
10Номинальная грузоподъемность базового тягача Т-158 с навесным оборудованием (по всем видам дорог, бездорожью, а также по рельсовому пути), кг2700
11
Масса снаряженного базового тягача Т-158 с оборудованием, кг, не более
10160
12Распределение массы снаряженного базового тягача Т-158 с оборудованием на рельсах ж.д. пути, кг:
- на передний мост6078
- на задний мост4082
13Распределение массы снаряженного базового тягача Т-158 с оборудованием на рельсах ж.д. пути, кг:
- на передний мост4248+40
- на передние направляющие катки1830+40
- на задние направляющие катки1230+40
- на задний мост2852+40
14Габаритные размеры базового тягача Т-158, мм:

- длина6164+50
- ширина (по переднему мосту)2270+50
- высота на автодороге2850+40
- высота на рельсах ж.д. пути2860+30
15База направляющих катков, мм4910+40
16Диаметр круга катания направляющих катков, мм240
17Профиль поверхности направляющих катков, ммпо ГОСТ 11010-76 (с изменением ширины с 140 – на 130 мм)
18Расстояние между ребордами направляющих катков, мм
- для колеи 1520 мм1440 +1 -3
- для колеи 1435 мм
1351 +1 -3
19Минимальный дорожный просвет для базового тягача Т-158 с комбинированным ходом, мм:
- по передней подвеске445
- по задней подвеске400
20Обслуживающий персонал базового тягача Т-158 на ж.д. пути, чел.2
21Наибольшая допустимая скорость движения базового тягача Т-158 по рельсам ж.д. пути, км/час:
а) отвечающему нормам РТЭ МПС:
- на прямых участках и в кривых радиусом более 300 м30
- в кривых радиусом менее 300 м, а также при движении через переезды и стрелочные переводы20
б) на новостройке:
- на прямых участках и в кривых радиусом более 300 м
30
- в кривых радиусом менее 300 м, а также при движении через переезды и стрелочные переводы15
22Минимальный радиус вписывания в кривые ж.д. пути (для колеи 1520 мм, 1435 мм), м:150
23Наибольшая допустимая скорость движения базового тягача Т-158 по автодорогам, км/час40

www.rzpm.ru

Базовый тягач к универсальной путевой машине УПМ-1М

Количество мест в кабине, включая водителя

2

Тип двигателя

дизельный Д260.4 (ЯМЗ-236М2)

Номинальная мощность, кВт (л.с.)

154,4 (210)

Производительность насосной установки, при номинальных оборотах двигателя (2100 об/мин), л/мин

297

в том числе:



  - два насоса марки 210.20.13-21В левый

83,5 каждый

  - два насоса марки НШ-50-2-Л

65 каждый

Емкость гидробака, л

370

Рабочая жидкость гидросистемы:
  - летом масло моторное М10В, ГОСТ 8581-78
    заменители масло индустриальное И20А, И30А, И50А ГОСТ 20799-75
  - зимой масло моторное М8В2 ГОСТ 8581-78
    заменители масло индустриальное ВМГЗ IV 38.1 196-68, И12А ГОСТ 20799-75

Генератор выпрямленного тока:



  - мощность, кВт

1

  - напряжение, В

24

Подвеска направляющих катков комбинированного хода

гидравлическая с регулируемыми пружинными амортизаторами

Количество регулируемых пружинных амортизаторов, шт.

4

Предельные величины усилий, регулируемые пружинными амортизаторами, кгс

500-1200

Углы съезда базового тягача при транспортном положении комбинированного хода, град:



  - переднего (по гидравлическому баку), не менее

25

  - заднего (по направляющим каткам), не менее

28

Руководящий уклон, ‰

12

Масса оборудования, кг

2200

Номинальная грузоподъемность базового тягача с навесным оборудованием (по всем видам дорог, бездорожью, а также по рельсовому пути), кг

2700

Масса снаряженного базового тягача с оборудованием, кг, не более

9700

Распределение массы снаряженного базового тягача с оборудованием на рельсах ж.д. пути, кг:



  - на передний мост

6078



  - на задний мост

4082

Распределение массы снаряженного базового тягача с оборудованием на рельсах ж.д. пути, кг:



  - на передний мост

4248+40

  - на передние направляющие катки

1830+40

  - на задние направляющие катки

1230+40

  - на задний мост

2852+40

Габаритные размеры базового тягача, мм:



  - длина

6164+50

  - ширина (по переднему мосту)

2270+50

  - высота на автодороге

2850+40

  - высота на рельсах ж.д. пути

2860+30

База направляющих катков, мм

4910+40

Диаметр круга катания направляющих катков, мм

350

Профиль поверхности направляющих катков, мм

по ГОСТ 11010-76 (с изменением ширины с 140 – на 130 мм)

Расстояние между ребордами направляющих катков, мм



  - для колеи 1520 мм

1440 +1 -3

  - для колеи 1435 мм

1351 +1 -3

Минимальный дорожный просвет для базового тягача с комбинированным ходом, мм:



  - по передней подвеске

445

  - по задней подвеске

400

Обслуживающий персонал базового тягача на ж.д. пути, чел.

2

Наибольшая допустимая скорость движения базового тягача по рельсам ж.д. пути, км/час:



  а) отвечающему нормам РТЭ:



  - на прямых участках и в кривых радиусом более 300 м

30

  - в кривых радиусом менее 300 м, а также при движении через переезды и стрелочные переводы

20

  б) на новостройке:



  - на прямых участках и в кривых радиусом более 300 м

30

  - в кривых радиусом менее 300 м, а также при движении через переезды и стрелочные переводы

15

Минимальный радиус вписывания в кривые ж.д. пути, м:



  - для колеи 1520 мм

150

  - для колеи 1435 мм

150

Наибольшая допустимая скорость движения базового тягача по автодорогам, км/час

40

spezkran.com

УПМ-1М

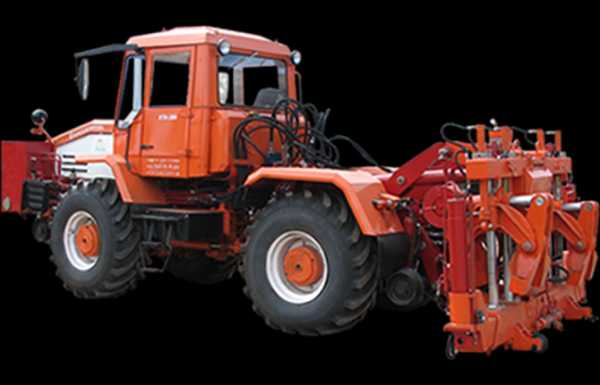

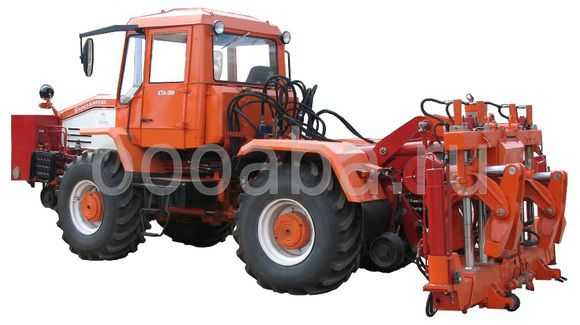

   Универсальная путевая машина УПМ-1М на базе трактора ХТА-200 предназначена для монтажа навесных блоков, доставки их к месту работ, а также управления рабочими процессами, выполняемыми следующими блоками:

  • блок очистки пути;
  • блок для подъема и подбивки железнодорожного пути;
  • блок для перегонки шпал по метке и разгонки стыковых зазоров;
  • блок смены шпал;
  • блок чистовой рихтовки;
  • дозировщик балласта навесной;
  • снегоочиститель плужный;
  • снегоочиститель роторный.





Технические характеристики спецмашины УПМ-1М

Базовый трактор

ХТА-200

Подвеска направляющих катков комбинированного хода

гидравлическая с регулируемыми пружинными амортизаторами

Количество регулируемых пружинных амортизаторов, шт

4

Руководящий уклон, %

12

База направляющих катков, мм

4910+40

Диаметр круга катания направляющих катков, мм

240

Производительность насосной установки при нормальных оборотах двигателя (2100 об/мин), л/мин

297

Емкость гидробака, л

310

Наибольшая допустимая скорость движения базового тягача по рельсам ж.д. пути, км/час:

- на прямых участках и с кривым радиусом, более 300 м.

30

- с кривым радиусом, менее 300 м, а также при движении через переезды и стрелочные переводы

20

Минимальный радиус вписывания в кривые ж.д. пути (для колеи 1520 мм.и 1435 мм.), м

150

Масса снаряженного базового тягача ХТА-200 с обрудованием, не более, кг

10160





oooaba.ru

УПМ-1М - Agro Technika

Универсальная путевая машина УПМ-1М на базе трактора ХТА-200 предназначена для монтажа навесных блоков, доставки их к месту работ, а также управления рабочими процессами, выполняемыми следующими блоками:







  • блок очистки пути;
  • блок для подъема и подбивки железнодорожного пути;
  • блок для перегонки шпал по метке и разгонки стыковых зазоров;
  • блок смены шпал;
  • блок чистовой рихтовки;
  • дозировщик балласта навесной;
  • снегоочиститель плужный;
  • снегоочиститель роторный.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Базовый тракторХТА-200
Подвеска направляющих катков комбинированного ходагидравлическая с регулируемыми пружинными амортизаторами
Количество регулируемых пружинных амортизаторов, шт4
Руководящий уклон, %12
База направляющих катков, мм4910+40
Диаметр круга катания направляющих катков, мм240
Производительность насосной установки при нормальных оборотах двигателя (2100 об/мин), л/мин297
Емкость гидробака, л310
Наибольшая допустимая скорость движения базового тягача по рельсам ж.д. пути, км/час:
– На прямых участках и с кривым радиусом, более 300 м.30
– С кривым радиусом, менее 300 м, а также при движении через переезды и стрелочные переводы20
Минимальный радиус вписывания в кривые ж.д. пути (для колеи 1520 мм. и 1435 мм.), м150
Масса снаряженного базового тягача хта-200 с обрудованием, не более, кг10160



Did you like this article? Share it with your friends!

agrotechnika.am

Трактор ХТА-208.1УПМ под установку универсальной путевой машины

Трактор под установку УПМ-1М ХТА-208.1УПМ

Трактор ХТА-208.1УПМ разработан под установку универсальной путевой машины (УПМ-1М) и предназначен для монтажа навесных блоков, доставки их к месту работ, а также управления рабочими процессами, выполняемыми следующими блоками:

  • блок очистки пути;
  • блок для подъема и подбивки железнодорожного пути;
  • блок для перегонки шпал по метке и разгонки стыковых зазоров;
  • блок смены шпал;
  • блок чистовой рихтовки;
  • дозировщик балласта навесной;
  • снегоочиститель плужный;
  • снегоочиститель роторный.

Кабина трактора оснащена мощной системой кондиционирования воздуха и аудиосистемой.

Технические характеристики трактора под установку УПМ-1М ХТА-208.1УПМ

Подвеска направляющих катков комбинированного хода: гидравлическая с регулируемыми пружинными амортизаторами
Количество регулируемых пружинных амортизаторов, шт. 4
Руководящий уклон,% 12
База направляющих катков, мм 4910+40
Диаметр круга катания направляющих катков, мм 240
Производительность насосной установки при нормальных оборотах двигателя (2100 об/мин), л/мин 297
Емкость гидробака, л 310
Наибольшая допустимая скорость движения базового тягача по рельсам ж.д. пути, км/час на прямых участках и с кривым радиусом, более 300 м 30
с кривым радиусом, менее 300 м, а также при движении через переезды и стрелочные переводы 20
Минимальный радиус вписывания в кривые ж.д. пути (для колеи 1520 мм. и 1435 мм.), м 150
Масса снаряженного базового тягача ХТА-200 с обрудованием, не более, кг 10160

traktory.ru

УПМ-1М - Agro Technika

Универсальная путевая машина УПМ-1М на базе трактора ХТА-200 предназначена для монтажа навесных блоков, доставки их к месту работ, а также управления рабочими процессами, выполняемыми следующими блоками:







  • блок очистки пути;
  • блок для подъема и подбивки железнодорожного пути;
  • блок для перегонки шпал по метке и разгонки стыковых зазоров;
  • блок смены шпал;
  • блок чистовой рихтовки;
  • дозировщик балласта навесной;
  • снегоочиститель плужный;
  • снегоочиститель роторный.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Базовый тракторХТА-200
Подвеска направляющих катков комбинированного ходагидравлическая с регулируемыми пружинными амортизаторами
Количество регулируемых пружинных амортизаторов, шт4
Руководящий уклон, %12
База направляющих катков, мм4910+40
Диаметр круга катания направляющих катков, мм240
Производительность насосной установки при нормальных оборотах двигателя (2100 об/мин), л/мин297
Емкость гидробака, л310
Наибольшая допустимая скорость движения базового тягача по рельсам ж.д. пути, км/час:
– На прямых участках и с кривым радиусом, более 300 м.30
– С кривым радиусом, менее 300 м, а также при движении через переезды и стрелочные переводы20
Минимальный радиус вписывания в кривые ж.д. пути (для колеи 1520 мм. и 1435 мм.), м150
Масса снаряженного базового тягача хта-200 с обрудованием, не более, кг10160



Did you like this article? Share it with your friends!

agrotechnika.am

Универсальная путевая машина УПМ-1М на базе трактора ХТА-200

ДЛЯ ЖЕЛЕЗНОДОРОЖНИКОВ
Технические характеристики универсальной путевой машины УПМ-1М

Универсальная путевая машина УПМ-1М на базе трактора ХТА-200 предназначена для монтажа навесных блоков, доставки их к месту работ, а также управления рабочими процессами, выполняемыми следующими блоками:

  • блок очистки пути;
  • блок для подъема и подбивки железнодорожного пути;
  • блок для перегонки шпал по метке и разгонки стыковых зазоров;
  • блок смены шпал;
  • блок чистовой рихтовки;
  • дозировщик балласта навесной;
  • снегоочиститель плужный;
  • снегоочиститель роторный.

Кабина трактора оснащена мощной системой кондиционирования воздуха и аудиосистемой.

Сделать заказ

Базовый трактор: ХТА-200
Подвеска направляющих катков комбинированного хода: гидравлическая с регулируемыми пружинными амортизаторами
Количество регулируемых пружинных амортизаторов, шт: 4
Руководящий уклон, %: 12
База направляющих катков, мм: 4910+40
Диаметр круга катания направляющих катков, мм: 240
Производительность насосной установки при нормальных оборотах двигателя (2100 об/мин), л/мин: 297
Емкость гидробака, л: 310
Наибольшая допустимая скорость движения базового тягача по рельсам ж.д. пути, км/час: - на прямых участках и с кривым радиусом, более 300 м 30
- с кривым радиусом, менее 300 м, а также при движении через переезды и стрелочные переводыа 20
Минимальный радиус вписывания в кривые ж.д. пути (для колеи 1520 мм. и 1435 мм.), м 150
Масса снаряженного базового тягача ХТА-200 с обрудованием, не более, кг: 10160

spk.in.ua

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
