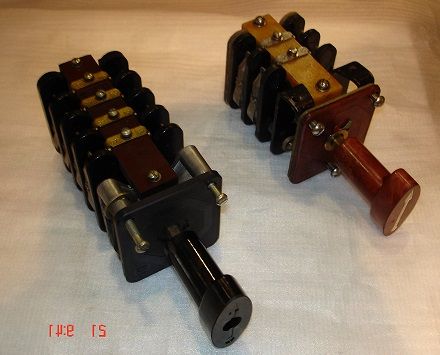

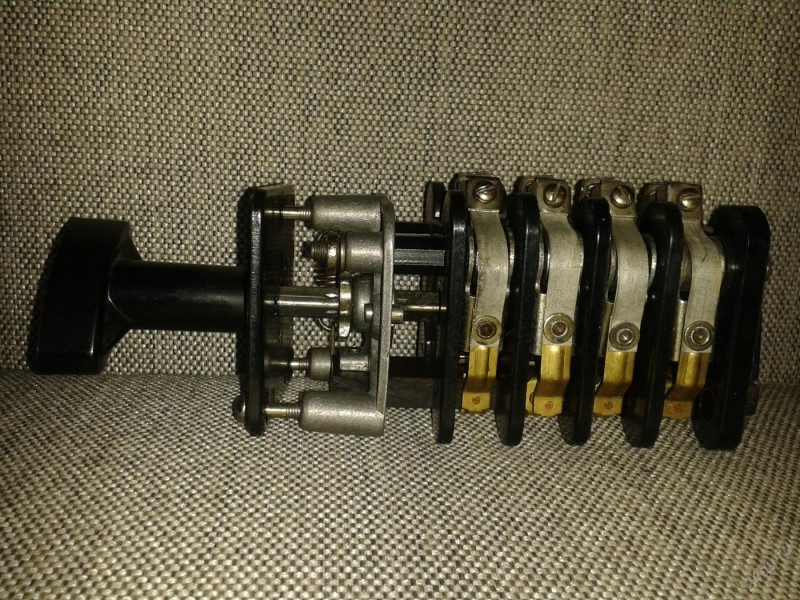

Переключатель УП-5313
Назначение
Универсальные переключатели УП 5313 предназначены для коммутации электрических цепей управления и автоматики, для ручного переключения полюсов многоскоростных асинхронных электродвигателей малой мощности, а также в качестве переключателей электроизмерительных приборов.
Универсальные переключатели УП 5313 изготавливаются с числом секций — 6, с фиксацией или самовозвратом рукоятки в нулевое положение. Особую группу составляют переключатели с замком, у которых рукоятка может сниматься. Каждый тип переключателя имеет свои диаграммы замыкания.
Типоисполнения
| Тип переключателя | Тип переключателя | Тип переключателя | Тип переключателя | Тип переключателя | Тип переключателя |
|---|---|---|---|---|---|
| УП5313 А181, А182 | УП5313 А541 | УП5313 Е102 | УП5313 Е271 | УП5313 Ж62 | УП5313 Л191 |
| УП5313 Л50 | УП5313 М557 | УП5313 С283 | УП5313 С333, А333 | УП5313 С486, С487 | УП5313 С70, А70, Ж70 |
| УП5313 Ф356 | УП5313 Ф521, Л522, Ф523 | УП5313 Х226, Ф227, С228, С229 | УП5313 А19 | УП5313 А552, С553 | УП5313 Е123 |
| УП5313 Е280 | УП5313 Л116, Л117 | УП5313 Л204, Е-207 | УП5313 Л517 | УП5313 Н548 | УП5313 С287, А287 |
| УП5313 С350 | УП5313 С507, С508 | УП5313 С88, А88 | УП5313 Ф39 | УП5313 Ф58 | УП5313 Х328, С330 |
| УП5313 А200 | УП5313 А6, С7 | УП5313 Е21 | УП5313 Ж409 | УП5313 Л132 | УП5313 Л223, М224 |
| УП5313 Л539 | УП5313 С142, А142, С143, Л144 | УП5313 С314, А314, С315, А315 | УП5313 С42, А42 | УП5313 С543 | УП5313 Ф150 |
| УП5313 Ф425 | УП5313 Х106 | УП5313 Х525 | УП5313 А5 | УП5313 А91 | УП5313 Е267 |
| УП5313 Ж415, С415 | УП5313 Л146 | УП5313 Л368 | УП5313 М241 | УП5313 С212, А212 | УП5313 С322, А322, С323 |
| УП5313 С478, А478 | УП5313 С6 | УП5313 Ф198 | УП5313 Ф451 | УП5313 Х163 |
Технические сведения
| Параметр | Значение |
|---|---|
| Номинальный ток, А | 16 |
| Номинальное напряжение, частотой 50 и 60 Гц, В | |
| — постоянного тока | 440 |
| — переменного тока | 380 |
| Износостойкость, циклов ВО | |
| — механическая до 8 секций | 1 000 000 |
| — механическая свыше 8 секций | 630 000 |
| — коммутационная | 200 000 |
| Масса, кг, не более | 3 |
Структура условного обозначения
Универсальный переключатель УП 5ХХХ Х ХХХ ХХ
- X — род защиты:
- 3 — открытое исполнение — без оболочки.
- 3 — открытое исполнение — без оболочки.
- XX — число секций: 13 — 6.
- X — способ фиксации или самовозврата рукоятки.
- XXX — номер диаграммы замыкания контактов и монтажной схемы переключателя.
- XX — климатическое исполнение У, Т, ХЛ и категория размещения- 2,3 по ГОСТ 15150-69.
Габаритные и установочные размеры
| Тип переключателя | Число секций | Размер L, мм | Размер L1 без замка, мм | Размер L1 с замком, мм | Масса, кг (не более) |
|---|---|---|---|---|---|
| УП5313 | 6 | 183 | до 10 | 3-4 | 1,5 |
Способ фиксации или самовозврата
| Способ фиксации или самовозврата | Обозначение способа фиксации или самовозврата | Фиксированное положение рукоятки, градусы | |||||||
|---|---|---|---|---|---|---|---|---|---|
| С самовозвратом в начальное положение | А | -45—> | 0 | <—+45 | |||||
| Б | — | 0 | <—+45 | ||||||
| В | -45—> | 0 | — | ||||||
| Фиксация на положениях через 90° | Г | — | — | 0 | — | +90 | |||
| Е | -90 | — | 0 | — | +90 | ||||
| Ж | — | -45 | — | +45 | — | ||||
| Фиксация на положениях через 45° | И | — | — | — | 0 | +45 | — | — | — |
| К | — | — | -45 | 0 | — | — | — | — | |
| Л | — | -90 | -45 | 0 | +45 | +90 | — | — | |
| М | -135 | -90 | -45 | 0 | +45 | +90 | +135 | — | |
| Н | -135 | -90 | -45 | 0 | +45 | +90 | +135 | +180 | |
| С | — | — | -45 | 0 | +45 | — | — | — | |
| Ф | — | -90 | -45 | 0 | +45 | — | — | — | |
| — | — | -45 | 0 | +45 | +90 | — | — | ||
| Х | — | -90 | -45 | 0 | +45 | +90 | +135 | — | |
ПО ЭЛЕКТРОТЕХНИК УП 5313-Л368 Переключатель универсальный
Переключатели универсальные серии УП5300 предназначены для коммутации электрических цепей управления и автоматики, для ручного переключенияполюсов многоскоростных асинхронных электродвигателей малой мощности,а также в качестве переключателей электроизмерительных приборов.
Переключатели изготавливаются с числом секций от 2-х до16,с фиксацией или самовозвратом рукоятки в нулевое положение. Особую группу составляют переключатели с замком, у которых рукоятка можетсниматься. Каждый тип переключателя имеет свои диаграммы замыкания.
Структура условного обозначения: универсальные переключатели УП 5300, УП 5100, УП 5400
Универсальный переключатель УП 5ХХХ Х ХХХ ХХ
Х | ХX | Х | ХХХ | ХХ |
|---|---|---|---|---|
Род защиты: | Число секций | Способ фиксации или самовозврата рукоятки в соответствии с табл. | Номер диаграммы замыкания контактов и монтажной схемы переключателя | Климатическое исполнение У, Т, ХЛ и категория размещения- 2,3 по ГОСТ 15150-69 |
1 (см. ниже)| Характеристика | Значение |
|---|---|
| Условия использования | в закрытых помещениях |
| Наименование изделия | универсальный переключатель УП |
| Способ крепления | установка с монтажной стороны панели |
| Степень защиты | IP00 |
| Способ фиксации или самовозврата | с самовозвратом в начальное положение |
| Положение фиксации | -45°…0°…45° |
| Номинальный рабочий ток, In | 16А |
| Номинальное рабочее напряжение, Ue | 380В AC, 440В DC |
Износостойкость, циклов ВО | ВО |
-механическая до 8 секций | 1 000 000 |
-механическая свыше 8 секций | 630 000 |
-коммутационная | 200 000 |
Масса, кг, не более | 3,0 |
