Установка обеззараживания воды УОВ-УФТ-П-15 для питьевой воды
Описание
Установка обеззараживания воды под воздействием ультрафиолетового излучения
УОВ-УФТ-П-15 для питьевой воды
УОВ-УФТ-С-4 для сточных вод
Нормативные документы, которым соответствуют изготавливаемые изделия:
Технические условия ТУ 4859-001-61580951-2009,.
Свидетельство о государственной регистрации №RU.77.99.32.013.Е.005210.03.12
Сертификат соответствия № С-RU.МЛ25.В.00014
Сертификат ГОСТ ISO 9001-2011 № РОСС RU.ИФ17.К00304
Декларация о соответствии безопасности машин и оборудования № ТС RU Д-RU.МЮ62.В.01056
Декларация о соответствии электрической безопасности № ТС RU ТС-RU.МЮ62.В.00461
Характеристики обеззараживаемой воды:
Соответствие исходной воды требованиям СанПин 2.1.4.1074-01 , СанПин 2.1.5.980-00 и МУК 4.3.2030-05 по физическим и химическим показателям
Условия эксплуатации:
Установка предназначена для эксплуатации в закрытых помещениях при температуре окружающей среды от +5 С до +35 С и относительной влажности воздуха с верхним значением 80% при +25 С.
Климатическое исполнение и категория размещения – УХЛ 4 по ГОСТ 15150-69.
Класс электробезопасности – 1 по ГОСТ 12.2.007-80.
Степень защиты оболочки от попадания пыли и влаги:
— камеры обеззараживания IP 65 по ГОСТ 14254-80
— блока питания облучателя IP 54 по ГОСТ 14254-80
— блока контроля работы облучателей IP 43 по ГОСТ 14254-80
Основные технические характеристики:
Наименование | Единица измерен. | Исходная очищенная вода питьевая вода | ||||||||||||
Питьевая вода | Бытовые и городские сточные воды | |||||||||||||
Коэффициент пропускания водой УФ-лучей | % | Т > 90 | Т > 85 | Т > 80 | Т > 70 | Т > 70 | Т > 60 | |||||||
Эффективная доза УФ – облучения2 | мДж/см2 | 25 | 40 | 25 | 40 | 25 | 40 | 25 | 40 | 30 | 65 | 30 | 65 | |
Условная 1 производительность, | м 3 /ч | 18 | 11 | 15 | 9 | 12 | 7 | 10 | 4,9 | 7 | 4,3 | 4 | ||
Потери напора в зависимости от расхода воды через установку | см вод.ст | 32 | 11 | 21 | 7,4 | 13 | 4,8 | 9 | 2,5 | 4,8 | 2 | 2,6 | 1,4 | |
Рабочее давление, не более, | кг/см2 | 10 | ||||||||||||
Тип УФ-ламп /модель | ДБ-75 / LTC-75 (TUV-75) | |||||||||||||
К-во ламп | шт . | 3 | ||||||||||||
Потребляемая мощность, | кВт | 0,27 | ||||||||||||
Напряжение питания, ном. | В | 220 | ||||||||||||
Частота тока питающей сети | Гц | 50 | ||||||||||||
Коэффициент мощности, не менее | 0,96 | |||||||||||||
Количество вкл/выкл не более | 2000 | |||||||||||||

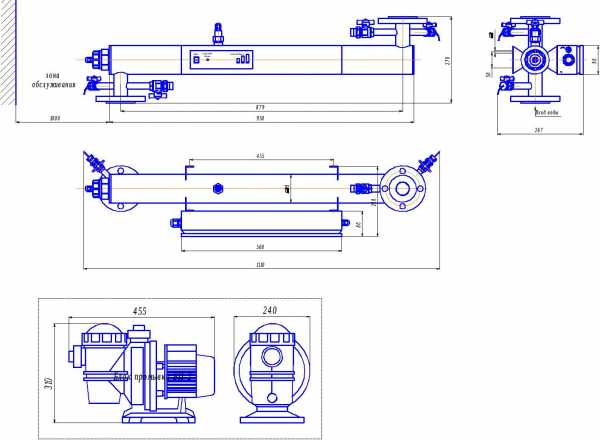

Габариты камеры обеззараживания, | мм | 1020х300х260 | ||||||||||||
Габариты блока питания облучателей (ЭПРА), | мм | 650х160х80 | ||||||||||||
Система контроля работы «БСК-2» (комплектуется на заказ) | 200х150х55 | |||||||||||||
Присоединительные размеры, | дюйм | 1 ½ “ (наружная резьба) | ||||||||||||
Объем камеры обеззараживания | л | 21 | ||||||||||||
Общая масса, | кг | 25 | ||||||||||||
Ресурс работы ламп, не менее, | час | 10 000 | ||||||||||||
Комплектность поставки
Наименование | Кол-во,шт. | Примечание |
Камера обеззараживания | 1 | |
Блок питания облучателей (ЭПРА) | 1 | |
Система контроля «БСК-2» | 1 | |
Блок промывки БП-2 | 1 | На заказ |
Датчик интенсивности уф-облучения УФД-280 | 1 | |
Бокс с автоматическим выключателем | 1 | |
Ключ для затяжки прижимной гайки | 1 | |
Монтажная стойка | 1 | На заказ |
ЗИП | 1 | Состав и количество согласовывается при заказе |
Паспорт и руководство по эксплуатации на устройство обеззараживания воды | 1 | |
Упаковка | 1 |

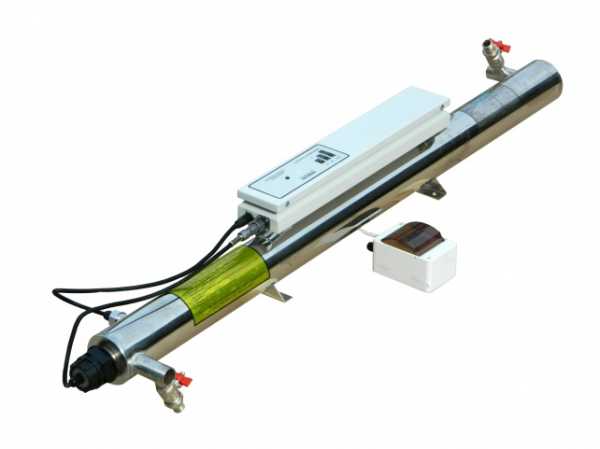

Конструкция и описание:
Камера обеззараживания выполнена из нержавеющей стали 12х18н10т для пищевого применения.
Внутри корпуса, через герметизирующие манжеты, крепятся кварцевые трубы, внутри которых установлены амальгамные бактерицидные лампы. Установка снабжена датчиком потока ультрафиолета (УФ — датчик) и термодатчиком. Камера оснащена блоком промывки кварцевых чехлов.
Блок питания облучателей (ЭПРА), изготовлен отдельным узлом и соединен кабелем с камерой обеззараживания.

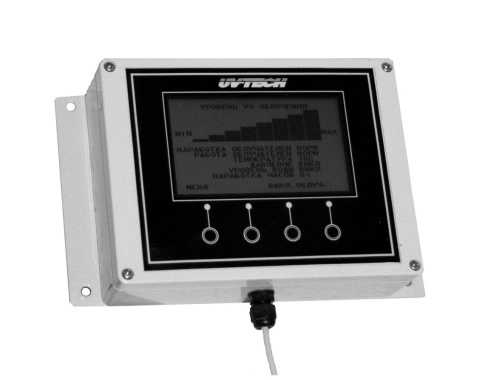

Компьютерная система контроля работы “БСК-2” монтируется в блоке питания и соединена кабелем с блоком управления с ЖК-дисплеем, на который выводится визуальная информация и звуковая сигнализация, который сообщается по средством протокола RS-485, и может быть установлен с удалением от блока контролера с длиной кабеля до 200 м или по радиоканалу, а также отображать информацию сразу с 6-ти блоков контролера в базовом исполнении, а при специальном до 100 и имеет USB разъем для подключения к ПК.
Отображаемая информация на ЖК-дисплее:
— световая и звуковая сигнализация о неисправности работы каждого облучателя или выходе его из строя,
— уровень интенсивности УФ – облучения,
— время работы каждой лампы,
— количество включений облучателей
— температура воды в камере обеззараживания и автоматическое выкл. при перегреве
— давление в системе
— работа механической системы очистки кварцевых чехлов (САО)

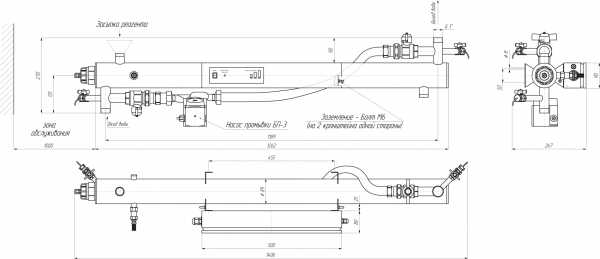

На заказ установка комплектуется системой автоматической очистки (САО) кварцевых чехлов с электродвигателем.
Включение САО происходит через 1000-1500 часов работы и/или при падении мощности УФ-излучения до уровня «мин.»
Внутри камеры обеззараживания на направляющих установлены 2 диска с очищающими скребками.
Эл. привод механической очистки через редуктор передает вращение трапецеидальной резьбе, которая заставляет диски двигаться вдоль кварцевых чехлов.
В САО применяются двусторонние стеклоочистители, благодаря которым устраняется риск образования органических и неорганических отложений на защитных кварцевых трубках. Сами очистители, которые изготовлены из фторопласта, устойчивы к ультрафиолетовому излучению высокой интенсивности. Расчетный срок службы фторопластовых скребков 24 мес.
Оборудование изготавливается в 2-х вариантах.
Исполнение «И» и «П» под заказ
Горизонтальное расположение серийно , вертикальное под заказ
Гарантия: 18 месяцев
Производство Россия.
sferavodi.ru
Установка обеззараживания воды серии УОВ-УФТ-П-15
Предлагаем покупателям удобную схему прямых поставок. Мы сможет доставить товар в любой город России. Специалисты Эко-Центр всегда готовы вас проконсультировать
Одним из самых экологичных и вместе с тем эффективных способов очистки воды сегодня является обеззараживание воды ультрафиолетом. В настоящее время создан широкий спектр водоочистного оборудования, основанный на принципе воздействия ультрафиолетового излучения.
Бактерицидная установка для обеззараживания сточных вод, а также очистки технической воды при оборотном водоснабжении предприятий, представляет собой цельную емкость с корпусом из нержавеющей стали. К стенкам корпуса прикреплены кварцевые трубки с расположенными внутри них бактерицидными лампами. При прохождении воды через корпус с бактерицидными лампами ультрафиолетовое излучение уничтожает все болезнетворные микроорганизмы, которые опасны для человека. При этом в воде не образуются вредные соединения, как это происходит, например, при использовании некоторых химических реагентов.
В зависимости от степени загрязненности воды необходимо применение большей или меньшей интенсивности УФ-лучей. Считается, что вода полностью очищается при обеззараживании ее УФ облучением в дозах не менее 65 мДж/см2. С помощью специального блока управления, который идет в комплекте с бактерицидной установкой, можно контролировать интенсивность УФ-излучения, а также отслеживать функционирование всех деталей и узлов устройства. В случае неисправности какой-либо детали, снижении уровня излучения, выхода из строя кварцевых ламп блок управления подает сигнал с помощью световой индикации на диспетчерскую панель или звука.
Область применения:
· водоподготовка питьевой воды различной производительности в квартирах, коттеджах, многоквартирных домах, водозаборных станциях, очистных сооружениях;
· обеззараживание воды в бассейнах;
· обеззараживание воды на пищевых производствах;
· обеззараживание на фармацевтических производствах;
· водоподготовка сточных, ливневых вод;
· водоподготовка оборотных вод на различных производствах;
Наименование: установка обеззараживания питьевой воды под воздействием ультрафиолетового излучения УОВ-УФТ-П-10
Нормативные документы, которым соответствуют изготавливаемые изделия:
Технические условия ТУ 4859-001-61580951-2009;
Санитарно-Эпидемиологическое Заключение № 50.РА.02.485.П.001150.11.09;
Сертификат соответствия № РОСС RU.АВ41.В00403
Характеристики обеззараживаемой воды: соответствие исходной воды требованиям СанПин 2.1.4.1074-01 и МУК 4.3.2030-05 по физическим и химическим показателям
Условия эксплуатации: установка предназначена для эксплуатации в закрытых помещениях при температуре окружающей среды от +50 С до +350 С и относительной влажности воздуха с верхним значением 80% при +250 С.
Климатическое исполнение и категория размещения – УХЛ 4 по ГОСТ 15150-69.
Класс электробезопасности – 1 по ГОСТ 12.2.007-80.
Степень защиты оболочки от попадания пыли и влаги:
— камеры обеззараживания IP 65 по ГОСТ 14254-80
— блока питания облучателей IP 54 по ГОСТ 14254-80
— блока контроля работы облучателей IP 43 по ГОСТ 14254-80
Питание осуществляется от эл. сети переменного тока напряжением 220 В и частотой 50 Гц.
При необходимости установки могут комплектоваться:
• Комплектом запасных частей (лампы, кварцевые чехлы, манжеты, и т.п.), состав и количество согласовывается при заказе.
• Монтажной стойкой для размещения оборудования в вертикальном или горизонтальном положении.
• Устройством промывки кварцевых чехлов
• Системой контроля БСК-1
tiu.ru
УОВ – установки обеззараживания питьевой воды ультрафиолетом
Камера обеззараживания выполнена из нержавеющей стали 12х18н10т для пищевого применения. Внутри корпуса, через герметизирующие манжеты, крепятся кварцевые трубы, внутри которых установлены амальгамные бактерицидные лампы. Установка снабжена датчиком потока ультрафиолета (УФ — датчик) и термодатчиком. Камера оснащена блоком промывки кварцевых чехлов.
Блок питания облучателей (ЭПРА), изготовлен отдельным узлом и соединен кабелем с камерой обеззараживания.
Компьютерная система контроля работы “БСК-2” монтируется в блоке питания и соединена кабелем с блоком управления с ЖК-дисплеем, на который выводится визуальная информация и звуковая сигнализация, который сообщается по средством протокола RS-485, и может быть установлен с удалением от блока контролера с длиной кабеля до 200 м или по радиоканалу, а также отображать информацию сразу с 6-ти блоков контролера в базовом исполнении, а при специальном до 100 и имеет USB разъем для подключения к ПК.
Отображаемая информация на ЖК-дисплее:
- световая и звуковая сигнализация о неисправности работы каждого облучателя или выходе его из строя,
- уровень интенсивности УФ – облучения,
- время работы каждой лампы,
- количество включений облучателей
- температура воды в камере обеззараживания и автоматическое выкл. при перегреве
- давление в системе
- работа механической системы очистки кварцевых чехлов (САО)
На заказ установка комплектуется системой автоматической очистки (САО) кварцевых чехлов с электродвигателем. Включение САО происходит через 1000-1500 часов работы и/или при падении мощности УФ-излучения до уровня «мин.» Внутри камеры обеззараживания на направляющих установлены 2 диска с очищающими скребками.
Эл.привод механической очистки через редуктор передает вращение трапецеидальной резьбе, которая заставляет диски двигаться вдоль кварцевых чехлов.
В САО применяются двусторонние стеклоочистители, благодаря которым устраняется риск образования органических и неорганических отложений на защитных кварцевых трубках. Сами очистители, которые изготовлены из фторопласта, устойчивы к ультрафиолетовому излучению высокой интенсивности. Расчетный срок службы фторопластовых скребков 24 мес.
Гарантия: 18 месяцев
www.uv-tech.ru
УФТ-П-15 | Проектирование, производство и поставка водоочистного оборудования
УОВ-УФТ-П-15 – профессиональное оборудование для водоподготовки. В качестве источника облучения используются бактерицидные лампы, спрятанные в чехлы из кварцевого стекла. Камера обеззараживания выполнена из нержавеющей стали, что позволяет на протяжении долгих лет использовать установку.
Таблица технических характеристик УОВ-УФТ-П-15
| Наименование | Единица измерен. | Исходная питьевая вода | |||||||
| Коэффициент пропускания водой УФ-лучей | % | Т > 90 | Т > 85 | Т > 80 | Т > 70 | ||||
| Эффективная доза УФ – облучения | мДж/см2 | 25 | 40 | 25 | 40 | 25 | 40 | 25 | 40 |
| Условная производительность, | м3/ч | 18 | 11 | 15 | 9 | 12 | 7 | 10 | 4,9 |
| Потери напора в зависимости от расхода воды через установку | см вод.ст. | 32 | 11 | 21 | 7,4 | 13 | 4,8 | 9 | 2,5 |
| Рабочее давление, не более, | кг/см2 | 10 | |||||||
| Тип УФ — ламп / модель | ДБ-75 / LTC-75 (TUV-75) | ||||||||
| К-во ламп, | шт. | 3 | |||||||
| Потребляемая мощность, | кВт | 0,27 | |||||||
| Напряжение питания, ном. | В | 220 | |||||||
| Частота тока питающей сети | Гц | 50 | |||||||
| Коэффициент мощности, не менее | 0,96 | ||||||||
| Количество вкл/выкл не более | 2000 | ||||||||
| Габариты камеры обеззараживания, | мм | 1020х300х260 | |||||||
| Габариты блока питания облучателей (ЭПРА), | мм | 650х160х90 | |||||||
| Система контроля работы «БСК-2» | 200х150х55 | ||||||||
| Присоединительные размеры, | дюйм | 1 ½ “ (наружная резьба) | |||||||
| Объем камеры обеззараживания | л | 17 | |||||||
| Общая масса, | кг | 16 | |||||||
| Ресурс работы ламп, не менее, | час | 10 000 | |||||||
uvtgroup.ru
Установка обеззараживания воды серии УОВ-УФТ-П-15 в Ростове-на-Дону (Промышленные фильтры)
Предлагаем покупателям удобную схему прямых поставок. Мы сможет доставить товар в любой город России. Специалисты Эко-Центр всегда готовы вас проконсультировать
Одним из самых экологичных и вместе с тем эффективных способов очистки воды сегодня является обеззараживание воды ультрафиолетом. В настоящее время создан широкий спектр водоочистного оборудования, основанный на принципе воздействия ультрафиолетового излучения.
Бактерицидная установка для обеззараживания сточных вод, а также очистки технической воды при оборотном водоснабжении предприятий, представляет собой цельную емкость с корпусом из нержавеющей стали. К стенкам корпуса прикреплены кварцевые трубки с расположенными внутри них бактерицидными лампами. При прохождении воды через корпус с бактерицидными лампами ультрафиолетовое излучение уничтожает все болезнетворные микроорганизмы, которые опасны для человека. При этом в воде не образуются вредные соединения, как это происходит, например, при использовании некоторых химических реагентов.
В зависимости от степени загрязненности воды необходимо применение большей или меньшей интенсивности УФ-лучей. Считается, что вода полностью очищается при обеззараживании ее УФ облучением в дозах не менее 65 мДж/см2. С помощью специального блока управления, который идет в комплекте с бактерицидной установкой, можно контролировать интенсивность УФ-излучения, а также отслеживать функционирование всех деталей и узлов устройства. В случае неисправности какой-либо детали, снижении уровня излучения, выхода из строя кварцевых ламп блок управления подает сигнал с помощью световой индикации на диспетчерскую панель или звука.
Область применения:
· водоподготовка питьевой воды различной производительности в квартирах, коттеджах, многоквартирных домах, водозаборных станциях, очистных сооружениях;
· обеззараживание воды в бассейнах;
· обеззараживание воды на пищевых производствах;
· обеззараживание на фармацевтических производствах;
· водоподготовка сточных, ливневых вод;
· водоподготовка оборотных вод на различных производствах;
Наименование: установка обеззараживания питьевой воды под воздействием ультрафиолетового излучения УОВ-УФТ-П-10
Нормативные документы, которым соответствуют изготавливаемые изделия:
Технические условия ТУ 4859-001-61580951-2009;
Санитарно-Эпидемиологическое Заключение № 50.РА.02.485.П.001150.11.09;
Сертификат соответствия № РОСС RU.АВ41.В00403
Характеристики обеззараживаемой воды: соответствие исходной воды требованиям СанПин 2.1.4.1074-01 и МУК 4.3.2030-05 по физическим и химическим показателям
Условия эксплуатации: установка предназначена для эксплуатации в закрытых помещениях при температуре окружающей среды от +50 С до +350 С и относительной влажности воздуха с верхним значением 80% при +250 С.
Климатическое исполнение и категория размещения – УХЛ 4 по ГОСТ 15150-69.
Класс электробезопасности – 1 по ГОСТ 12.2.007-80.
Степень защиты оболочки от попадания пыли и влаги:
— камеры обеззараживания IP 65 по ГОСТ 14254-80
— блока питания облучателей IP 54 по ГОСТ 14254-80
— блока контроля работы облучателей IP 43 по ГОСТ 14254-80
Питание осуществляется от эл. сети переменного тока напряжением 220 В и частотой 50 Гц.
При необходимости установки могут комплектоваться:
• Комплектом запасных частей (лампы, кварцевые чехлы, манжеты, и т.п.), состав и количество согласовывается при заказе.
• Монтажной стойкой для размещения оборудования в вертикальном или горизонтальном положении.
• Устройством промывки кварцевых чехлов
• Системой контроля БСК-1
bizorg.su
УОВ – установки обеззараживания питьевой воды ультрафиолетом
- Главная
- Каталог оборудования
- УФ обеззараживание питьевой воды
- УОВ-УФТ-П-3
В связи с постоянной работой по совершенствованию конструкции данного оборудования, повышающей её надежность и улучшающей условия её эксплуатации, в конструкцию могут быть внесены незначительные изменения, не отраженные в настоящем издании, для подробной информации просьба обращаться к менеджеру компании.
Скачать файл
Наименование: установка обеззараживания воды под воздействием ультрафиолетового излучения
- УОВ-УФТ-П-3-Ду40 для питьевой воды,
- УОВ-УФТ-С-05-Ду40 для сточных вод
Изготовитель: ООО «УФ-ТЕХ»
Нормативные документы, которым соответствуют изготавливаемые изделия:
- Технические условия ТУ 4859-001-61580951-2009,
- Свидетельство о государственной регистрации №RU.77.99.32.013.Е.005210.03.12
- Сертификат ГОСТ ISO 9001-2015 № РОСС RU.АМ01.К00066
- Декларация о соответствии безопасности машин и оборудования № ТС RU Д-RU.МЮ62.В.01056
- Декларация о соответствии электрической безопасности № ТС RU ТС-RU.МЮ62.В.00461
Характеристики обеззараживаемой воды: соответствие исходной воды требованиям СанПин 2.1.4.1074-01, СанПин 2.1.5.980-00 и МУК 4.3.2030-05 по физическим и химическим показателям
Условия эксплуатации: установка предназначена для эксплуатации в закрытых помещениях при температуре окружающей среды от +5℃ до +35℃ и относительной влажности воздуха с верхним значением 80% при +25℃.
Климатическое исполнение и категория размещения – УХЛ 4 по ГОСТ 15150-69.
Класс электробезопасности – 1 по ГОСТ 12.2.007-80.
Степень защиты оболочки от попадания пыли и влаги:
- камеры обеззараживания IP 65 по ГОСТ 14254-80
- блока питания облучателей IP 54 по ГОСТ 14254-80
Основные технические характеристики:
| Наименование | Единица измерен. |
Исходная очищенная вода | |||||||||||
| Питьевая вода | Бытовые и городские сточные воды | ||||||||||||
| Коэффициент пропускания водой УФ-лучей | % | Т > 90 | Т > 85 | Т > 70 | Т > 70 | Т > 65 | Т > 60 | ||||||
| Эффективная доза УФ–облучения2 | мДж/см2 | 25 | 40 | 25 | 40 | 25 | 40 | 30 | 65 | 30 | 65 | 30 | 65 |
| Условная1 производительность | м3/ч | 4 | 2,5 | 3 | 1,8 | 2 | 1 | 1,7 | 0,7 | 1 | 0,45 | 0,8 | 0,36 |
| Потери напора в зависимости от расхода воды через установку | м вод.ст | 23 | 8,5 | 12 | 6 | 6,3 | 2,3 | 3,5 | 1,9 | 2,3 | 1 | 2 | 0,5 |
| Рабочее давление, не более, | кг/см2 | 10 | |||||||||||
| Тип УФ — ламп / модель | ДБ-55 / LTC-55 (TUV-55) | ||||||||||||
| К-во ламп, | шт. | 1 | |||||||||||
| Потребляемая мощность | кВт | 0,0065 | |||||||||||
| Напряжение питания, ном. | В | 220 | |||||||||||
| Частота тока питающей сети | Гц | 50 | |||||||||||
| Коэффициент мощности, не менее | Cos ф | 0,96 | |||||||||||
| Количество вкл/выкл не более | 2000 | ||||||||||||
| Габариты камеры обеззараживания, | мм | 1110х267х270 | |||||||||||
| Габариты блока питания облучателей (ЭПРА), | мм | 500х90х80 | |||||||||||
| Система контроля работы «БСК-2» | 200х150х55 | ||||||||||||
| Присоединительные размеры | мм | Ду 40 | |||||||||||
| Объем камеры обеззараживания | л | 5,2 | |||||||||||
| Общая масса, не более | кг | 7,2 | |||||||||||
| Ресурс работы ламп, не менее, | час | 10000 | |||||||||||
1 Производительность установки зависит от коэффициента пропускания воды и дозы УФ облучения
2 Определяется физико-химическими и микробиологическими показателями качества подаваемой в установку воды
Комплектность поставки
| Наименование | Кол-во,шт. |
| Камера обеззараживания | 1 шт. |
| Блок питания облучателей (ЭПРА) | 1 шт. |
| Система контроля работы «БСК-2» (комплектуется на заказ) | 1 шт. |
| Автоматический выключатель | 1 шт. |
| УФ датчик UVD-280 | 1 шт. |
| Система промывки БП-2 (комплектуется на заказ) | 1 шт. |
| ЗИП (состав и количество согласовывается при заказе) | 1 шт. |
| Паспорт и руководство по эксплуатации на устройство обеззараживания воды | 1 шт. |
| Упаковка | 1 шт. |
Конструкция и описание:
Камера обеззараживания выполнена из нержавеющей стали 12х18н10т для пищевого применения. На заказ изготовление из стали AISI 316L.
Внутри корпуса, через герметизирующие манжеты, крепятся кварцевые трубы, внутри которых установлены ртутные бактерицидные лампы.
- Блок ПРА, контроля и управления изготовлен отдельным узлом и соединен кабелем с камерой обеззараживания. В блоке установлена световая и/или звуковая сигнализация о неисправности работы каждого облучателя или выходе его из строя.
- Исполнение с БСК-2 (на заказ). Компьютерная система контроля работы “БСК-2” монтируется в блоке питания и соединена кабелем с ЖК дисплеем и имеет USB разъем для подключения к ПК, имеет выход RS-485.
Отображаемая информация:
- световая и звуковая сигнализация о неисправности работы каждого облучателя или выходе его из строя,
- уровень интенсивности УФ – облучения,
- время работы каждой лампы,
- количество включений облучателей
- температура воды в камере обеззараживания и автоматическое выкл. при перегреве
- давление в системе
- уровень воды в лотке
Гарантия: 18 месяцев
Варианты исполнения
Оборудование изготавливается в 2-х вариантах. Исполнение «И» серийно, исполнение «П» под заказ
Горизонтальное расположение серийно , вертикальное под заказ
УОВ-УФТ-П-3-Ду40 для питьевой воды
www.uv-tech.ru
УОВ – установки обеззараживания питьевой воды ультрафиолетом
- Главная
- Каталог оборудования
- УФ обеззараживание питьевой воды
- УОВ-УФТ-П-5
В связи с постоянной работой по совершенствованию конструкции данного оборудования, повышающей её надежность и улучшающей условия её эксплуатации, в конструкцию могут быть внесены незначительные изменения, не отраженные в настоящем издании, для подробной информации просьба обращаться к менеджеру компании.
Скачать файл
Наименование: установка обеззараживания воды под воздействием ультрафиолетового излучения
- УОВ-УФТ-П-5-Ø89-G1* для питьевой воды
- УОВ-УФТ-С-1-Ø89-G1* для сточных вод
Изготовитель: ООО «УФ-ТЕХ»
Нормативные документы, которым соответствуют изготавливаемые изделия:
- Технические условия ТУ 4859-001-61580951-2009,
- Свидетельство о государственной регистрации №RU.77.99.32.013.Е.005210.03.12
- Сертификат соответствия № С-RU.МЛ25.В.00014
- Сертификат ГОСТ ISO 9001-2011 № РОСС RU.ИФ17.К00304
- Декларация о соответствии безопасности машин и оборудования № ТС RU Д-RU.МЮ62.В.01056
- Декларация о соответствии электрической безопасности № ТС RU ТС-RU.МЮ62.В.00461
Характеристики обеззараживаемой воды: соответствие исходной воды требованиям СанПин 2.1.4.1074-01 , СанПин 2.1.5.980-00 и МУК 4.3.2030-05 по физическим и химическим показателям
Условия эксплуатации: установка предназначена для эксплуатации в закрытых помещениях при температуре окружающей среды от +5℃ до +35℃ и относительной влажности воздуха с верхним значением 80% при +25℃.
Климатическое исполнение и категория размещения – УХЛ 4 по ГОСТ 15150-69.
Класс электробезопасности – 1 по ГОСТ 12.2.007-80.
Степень защиты оболочки от попадания пыли и влаги:
- обеззараживающих секций IP 65 по ГОСТ 14254-80
- электрических шкафов IP 54 по ГОСТ 14254-80.
Основные технические характеристики:
| Наименование | Единица измерен. |
Исходная очищенная вода | |||||||||||
| Питьевая вода | Бытовые и городские сточные воды | ||||||||||||
| Коэффициент пропускания водой УФ-лучей | % | Т > 90 | Т > 85 | Т > 80 | Т > 70 | Т > 65 | Т > 60 | ||||||
| Эффективная доза УФ–облучения2 | мДж/см2 | 25 | 40 | 25 | 40 | 25 | 40 | 30 | 65 | 30 | 65 | 30 | 65 |
| Условная1 производительность | м3/ч | 6 | 3,8 | 5 | 3 | 3,5 | 2 | 2,7 | 1,25 | 1,8 | 0,8 | 1,2 | 0,5 |
| Потери напора в зависимости от расхода воды через установку | м вод.ст | 20,6 | 12,2 | 16 | 9,2 | 12 | 6,5 | 9 | 4,2 | 6,3 | 0,39 | 4,2 | 2 |
| Рабочее давление, не более, | кг/см2 | 10 | |||||||||||
| Тип УФ — ламп / модель | ДБ-75 / LTC-75 (TUV-75) | ||||||||||||
| К-во ламп, | шт. | 1 | |||||||||||
| Потребляемая мощность, | кВт | 0,08 | |||||||||||
| Напряжение питания, ном. | В | 220 | |||||||||||
| Частота тока питающей сети | Гц | 50 | |||||||||||
| Коэффициент мощности, не менее | Cos ф | 0,96 | |||||||||||
| Количество вкл/выкл не более | 2000 | ||||||||||||
| Габариты камеры обеззараживания, | мм | 1300х229х190 | |||||||||||
| Габариты блока питания облучателей (ЭПРА), | мм | 500х90х80 | |||||||||||
| Система контроля работы «БСК-2» (комплектуется на заказ) | 200х150х55 | ||||||||||||
| Присоединительные размеры, | мм | G1” | |||||||||||
| Объем камеры обеззараживания | л | 6,3 | |||||||||||
| Общая масса, | кг | 9,2 | |||||||||||
| Ресурс работы ламп, не менее, | час | 10000 | |||||||||||
1 Производительность установки зависит от коэффициента пропускания воды и дозы УФ облучения
2 Определяется физико-химическими и микробиологическими показателями качества подаваемой в установку воды
Комплектность поставки
| Наименование | Кол-во,шт. | Примечание |
| Камера обеззараживания | 1 | |
| Блок питания облучателей (ЭПРА) | 1 | |
| Система контроля КУУФ-2 | 1 | |
| Блок промывки БП-3 | 1 | на заказ |
| Датчик интенсивности уф-облучения УФД-280 | 1 | |
| Бокс с автоматическим выключателем | 1 | |
| Ключ для затяжки прижимной гайки | 1 | |
| Монтажная стойка | 1 | на заказ |
| ЗИП | 1 | (состав и количество согласовывается при заказе) |
| Паспорт и руководство по эксплуатации на устройство обеззараживания воды | 1 | |
| Упаковка | 1 |
Конструкция и описание:
Камера обеззараживания выполнена из нержавеющей стали 12х18н10т для пищевого применения. На заказ изготовление из стали AISI 316L.
Внутри корпуса, через герметизирующие манжеты, крепятся кварцевые трубы, внутри которых установлены ртутные бактерицидные лампы.
- Блок ПРА, контроля и управления изготовлен отдельным узлом и соединен кабелем с камерой обеззараживания. В блоке установлена световая и/или звуковая сигнализация о неисправности работы каждого облучателя или выходе его из строя.
- На заказ комплектуется компьютерная система контроля работы “БСК-2” монтируется в блоке питания и соединена кабелем с блоком управления с ЖК-дисплеем, на который выводится визуальная информация и звуковая сигнализация, который сообщается по средством протокола RS-485, и может быть установлен с удалением от блока контролера с длиной кабеля до 200 м или по радиоканалу, а также отображать информацию сразу с 6-ти блоков контролера в базовом исполнении, а при специальном до 100 и имеет USB разъем для подключения к ПК.
Отображаемая информация:
- световая и звуковая сигнализация о неисправности работы каждого облучателя или выходе его из строя,
- уровень интенсивности УФ – облучения,
- время работы каждой лампы,
- количество включений облучателей
- температура воды в камере обеззараживания и автоматическое выкл. при перегреве (при наличии датчика)
- давление в системе (при наличии датчика)
- работа механической системы очистки кварцевых чехлов (САО) (при наличии)
Гарантия: 18 месяцев
Варианты исполнения
Горизонтальное расположение серийно, вертикальное под заказ.
«И» — исполнение серийно. Другие под заказ
Исполнение «Т» для двухламповых двухтрубных камер обеззараживания.
УОВ-УФТ-П-5-Ø89-G1* для питьевой воды
www.uv-tech.ru
