УСН-150 — ЭНЕРГОАРСЕНАЛ

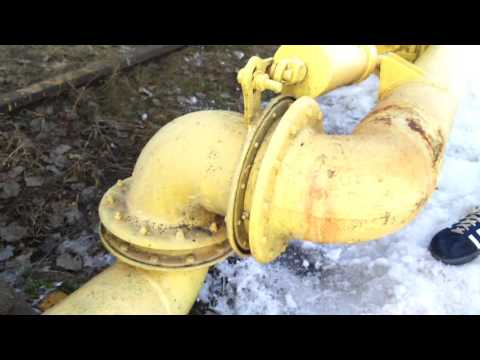

   Установки УСН-150 предназначены для обеспечения нижнего слива светлых нефтепродуктов из железнодорожных вагонов-цистерн на нефтеналивных станциях нефтебаз и соответствуют ГОСТ 18194-79 и ТУ 3689-186-05806720-2002, для применения во взрывоопасных зонах класса 1 по ГОСТ 30852.9-2002в которых возможно образование взрывоопасных смесей категории IIВ по ГОСТ 30852.11-2002 температурного класса ТЗ, Т4 по ГОСТ 30852.5-2002. Общий вид, габаритные и присоединительные размеры, каталог подбора запасных частей, а также транспортное положение установок предоставим по запросу.

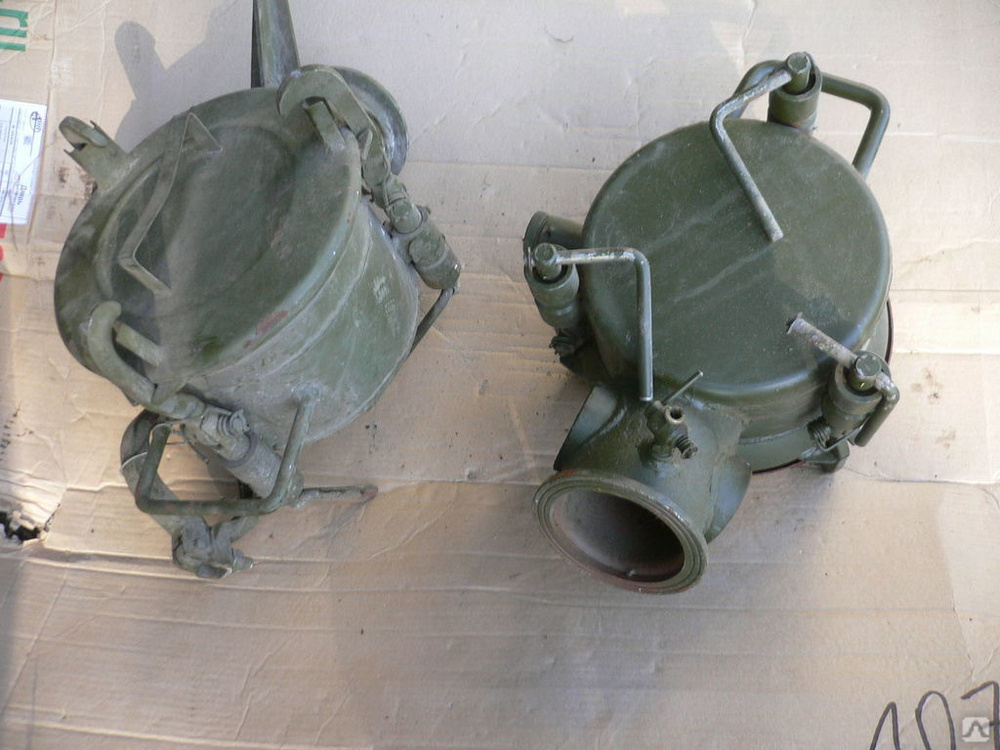

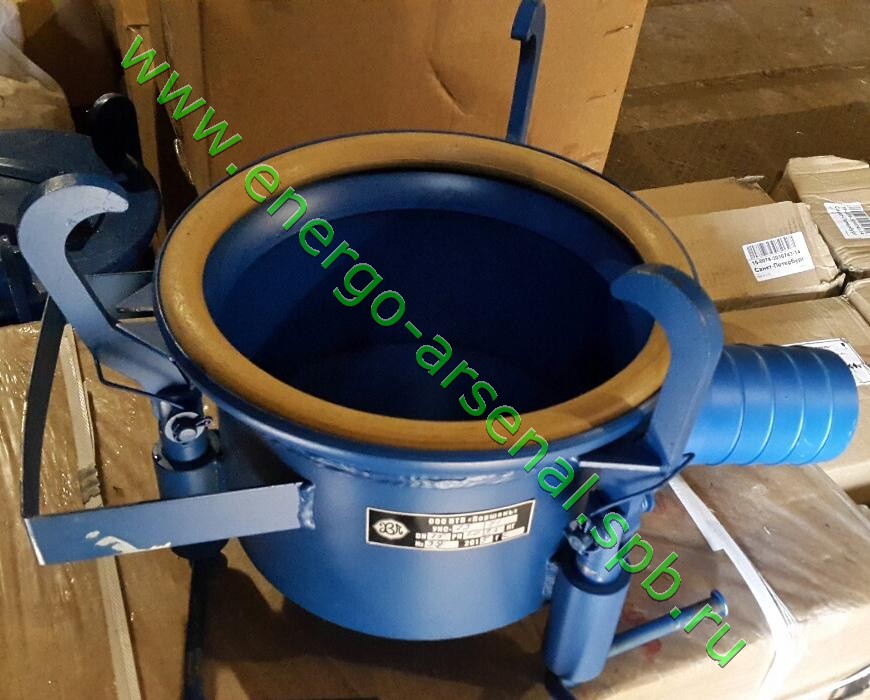

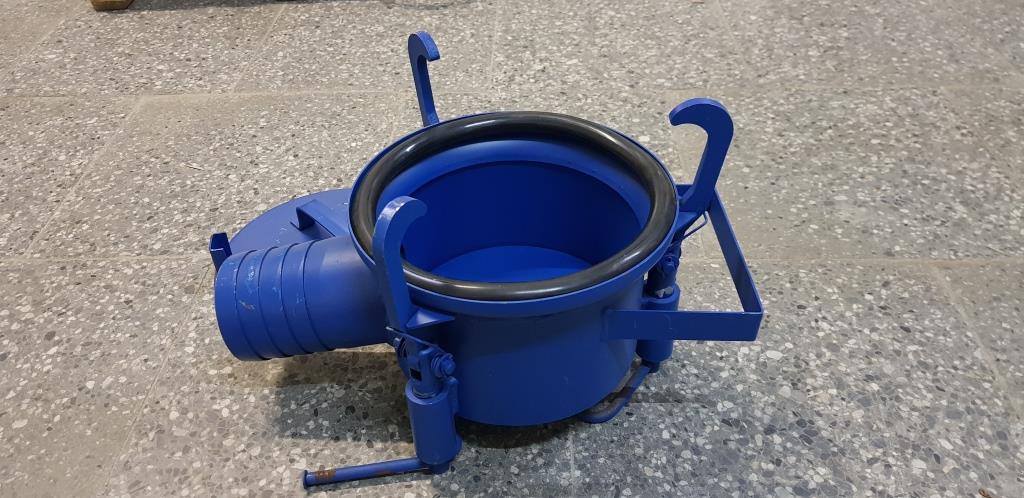

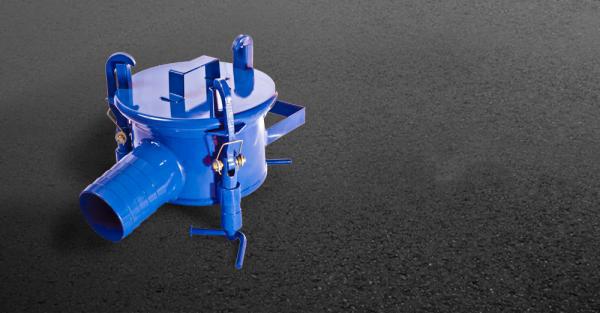

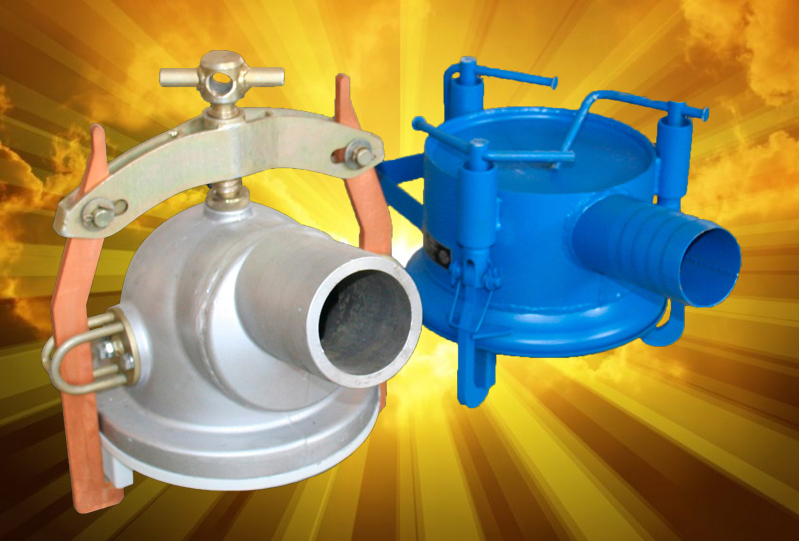

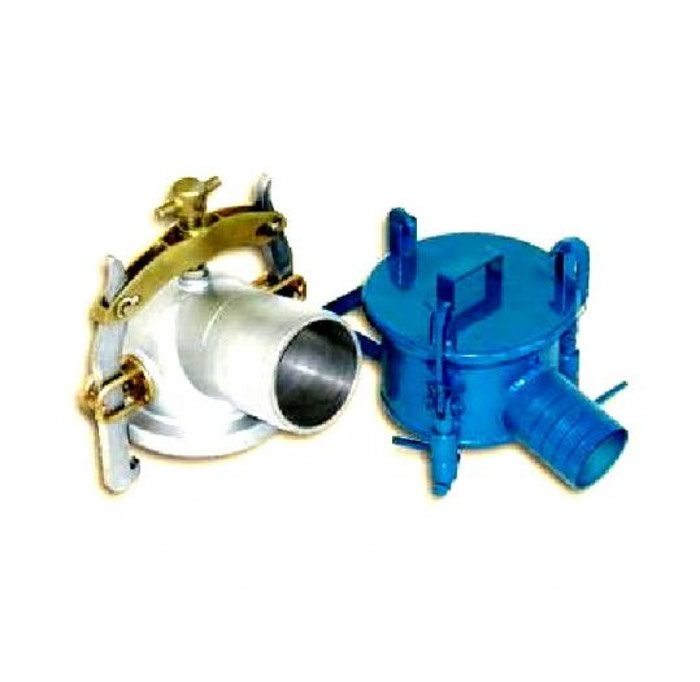

   Головка присоединительная установки УСН-150, которую соединяют с патрубком сливного прибора вагона-цистерны, обеспечивает герметичное соединение при сливе нефтепродуктов. Конструкция головки присоединительной обеспечивает безопасную эксплуатацию, прочное герметичное соединение головки присоединительной с фланцем сливного прибора цистерны при сливе нефтепродуктов.

   Установки УСН-150 в соответствии ГОСТ 27.

003-90, относятся к изделиям многократного циклического применения, восстанавливаемые, обслуживаемые, ремонтируемые.

   Установки изготавливаются следующих типов:

— УСН-175 – установка нижнего слива с условным проходом 175 мм, диапазоном обслуживания 4м и 6м;

— УСН-150 – установка нижнего слива с условным проходом 150 мм, диапазоном обслуживания 4м и 6м.

   Установки УСН-150 изготавливаются в климатическом исполнении У и ХЛ, УХЛ категории размещения 1 по ГОСТ 15150-69.

   Примеры записи условного обозначения установки при ее заказе:

— установка нижнего слива нефти и нефтепродуктов с диаметром условного прохода патрубка 150 мм, исполнения У категории размещения 1 по ГОСТ 15150-69:

                                                                             Технические характеристики

                                                                          Основные параметры и размеры установок

Наименование параметра, размераНорма
УСН-150УСН-175
4646
Диаметр условного прохода, мм150175
Условное давление, МПа (кгс/см2)0,4 (4)
Сопротивление заземления между головкой присоединительной и контуром заземления, Ом, не более10
Диапазон температур окружающей среды, 0С
— для климатического исполнения Уот — 40

до +50

— для климатического исполнения ХЛ, УХЛот — 60

до +50

Влажность окружающей среды при температуре
— для климатического исполнения У		75 % при  + 15 0С
— для климатического исполнения ХЛ, УХЛ85 % при   — 6 0С
Материал уплотнений головки присоединительной

-исполнение У

Маслобензостойкая резина 3826с-НТА

ТУ 005. 1166-87

Материал уплотнений головки присоединительной

-исполнение ХЛ, УХЛ

Маслобензостойкая резина Пентасил ФС-602. ТУ 2512-087-40245042-2004
Материал проточной части

-исполнение У, УХЛ

08Ю ГОСТ 9045-93
Материал проточной части

-исполнение ХЛ

12Х18Н10Т ГОСТ 5582-75
Габаритные размеры в гаражном положении, мм, не более:
— длина2100
280021002800
— ширина800
— высота1300
Масса, кг, не более165180160180
Зона подключения установки к патрубку сливного прибора вагона — цистерны, м, не менее±2(для 4), ±3(для 6)
Уклон патрубков установки относительно горизонтальной плоскости, град, не менее1,0

 Полный срок службы 10 лет.

 По окончании срока службы производятся работы по продлению срока безопасной эксплуатации установки, находящейся в эксплуатации согласно Постановления Федерального горного и промышленного надзора РОССИИ № 43 от 9 июля 2002 г. «Положение о порядке продления срока безопасной эксплуатации технических устройств, оборудования и сооружений на опасных производственных объектах», РД 09-539-03 и ПБ 03-246-98.

При отрицательных результатах экспертизы производится вывод установки из эксплуатации с последующей утилизацией.

 Состав изделия

                                                                                                   Комплект поставки

№

поз.

НаименованиеОбозначениеКоличество, шт.
УСН-150УСН-175
УХЛУХЛУХЛУХЛ
1Установка УСН-175. 4 У11045.00.00.00-041———
1		——
2Установка УСН-175.6У11045.00.00.00-051———1——
3Установка УСН-175.4ХЛ11045.00.00.00-061————1—
4Установка УСН-175.6ХЛ11045.00.00.00-071————1—
5Установка УСН-150.4У11045.00.00.00-1211—————
6Установка УСН-150.6У11045.00.00.00-1311—————
7Установка УСН-150.4ХЛ11045.00.00.00-141—1————
8Установка УСН-150.
6ХЛ1		1045.00.00.00-151—1————
9Установка УСН-150.6УХЛ11045.00.00.00-181—11———
10Установка УСН-175.4УХЛ11045.00.00.00-241—————1
11Установка УСН-150.4УХЛ11045.00.00.00-271——1———
Эксплуатационная документация
1Паспорт.

Установки нижнего слива нефти и нефтепродуктов железнодорожных вагонов-цистерн типа УСН

1045.00.00.00 ПС1 экз.1 экз. 1 экз.1 экз.1 экз.
2Руководство по эксплуатации. Установки нижнего слива нефти и нефтепродуктов железнодорожных вагонов-цистерн типа УСН1045. 00.00.00 РЭ1* экз.1* экз.1* экз.1* экз.1 экз.
3Упаковочный лист—1 экз.1 экз.1 экз.1 экз.1 экз.
Запасные части
1Кольцо 180-190-46-2-3(3826с-НТА)4—4——
2Кольцо 180-190-46-2-3(НО-68-I НТА)—4—4
Монтажные части
23Ш8.926.046
Болт фундаментный		44444
3Гайка М20-6Н.5.ГОСТ 5915-7044444
4Шайба 20.65Г.ГОСТ 6402-7044444
5Шайба 20. 01.ГОСТ 11371-7844444
* По заказу.



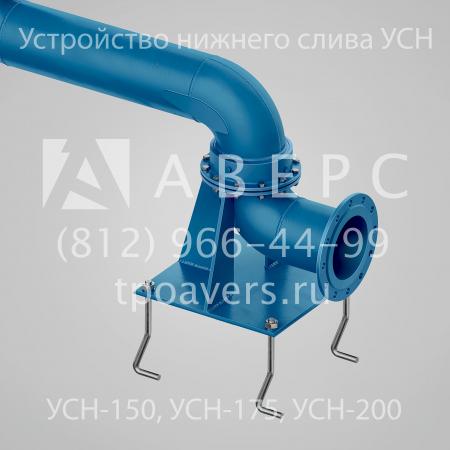

Рисунок 1 — Установка УСН-150.4.

Габаритные и присоединительные размеры

Устройство нижнего слива УСН-175, УСН-150 заказать в Волжском от производителя

Обозначения на рисунке:

  1. фундамент,
  2. патрубок опорный,
  3. труба шарнирная,
  4. труба шарнирная,
  5. шарнир,
  6. присоединительная головка,
  7. компенсатор,
  8. болт фундаментный УСН 01.00.00.007,
  9. гайка М20.6Н.5.019 ГОСТ 5915-84,
  10. шайба 20.1.08кп ГОСТ 11371-80,
  11. болт заземления.

Наименование параметра УСН–150П УСН–175П
Исполнение 3 4 3 4
L1, мм 4000 6000 4000 6000
L2, мм 		2028 – 2030 2500 2028 – 2030 2500
Характеристика УСН–150П УСН–175П
Исполнение 3 4 3 4
Зона действия, м 4 6 4 6
Диаметр условного прохода, мм 150 175
Условное давление, МПа (кгс/см²) 0,6 (6)
Расчётная пропускная способность, м³/час, не более
светлых нефтепродуктов 320 435
тёмных нефтепродуктов 570 780
Усилие, необходимое для перемещения шарнирных труб, Н (кгс), не более 20 (2,0)
*Температура продукта в подогревающей рубашке, °С, не более 125
Давление продукта в подогревающей рубашке, МПа (кгс/см²), не более 0,4 (4)
Назначенный срок службы, лет, не менее 10
Обслуживающий персонал, чел 1
Габаритные размеры в сложенном положении, мм, не более
высота 1090 1090 1090 1090
длина 2300 2800 2300 2800
ширина 800 800 800 800
Масса, кг, не более 190 200 210 220
