Характеристики Unc 060. Обзор мини-погрузчика Unc 060

  • 1. Технические характеристики Унц 060
  • 2. Габариты Unc 060
  • 3. Отзывы Unc 060
  • 4. Мощность
  • 5. Навесное оборудование
  • 6. Кабина
  • 7. Управление
  • 8. Аналоги
  • 9. Видео

Руководство по ремонту и обслуживанию Unc 060. Часть 1

Руководство по ремонту и обслуживанию Unc 060. Часть 2

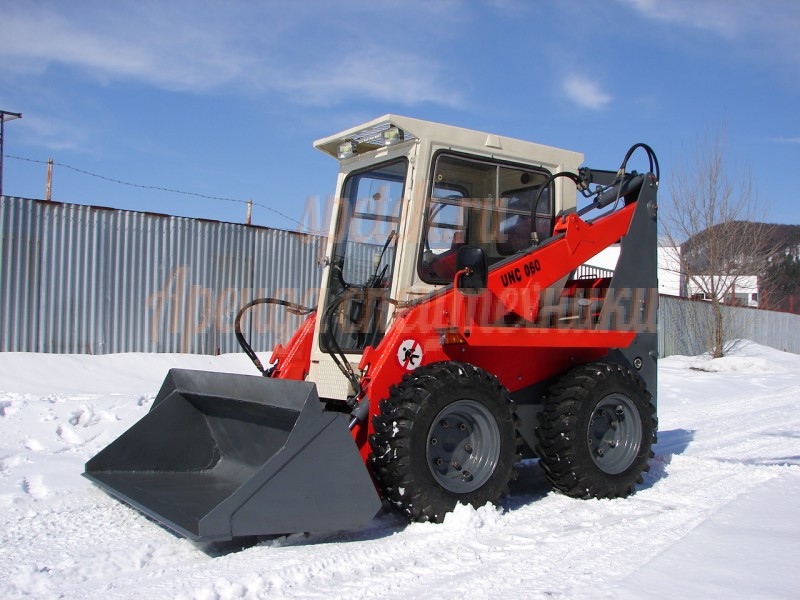

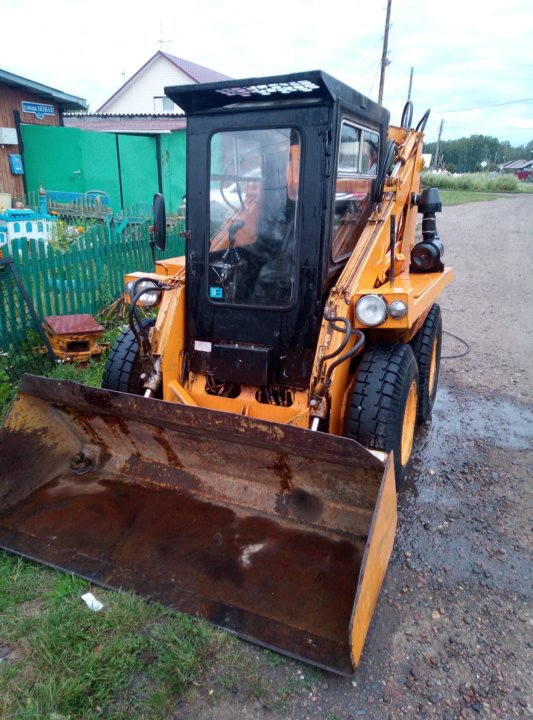

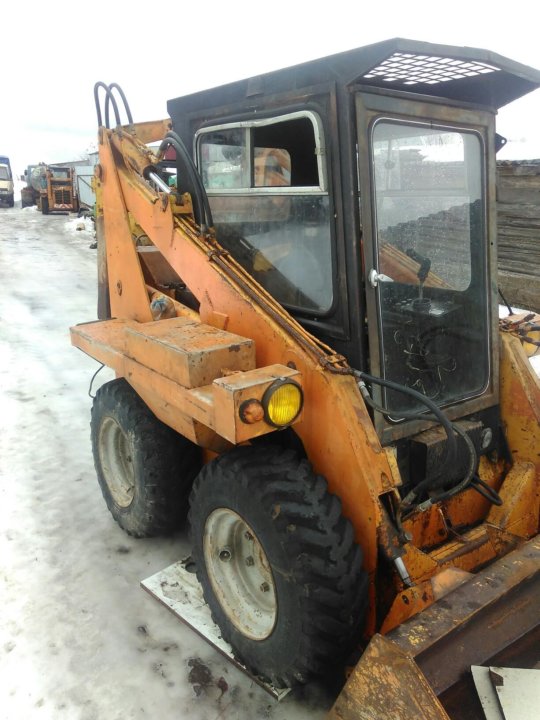

Источник фото: uralspecmash-td.ruТехнические характеристики Унц 060: масса — 3,7 т

Технические характеристики Унц 060

Основное предназначение мини-погрузчика Унц 060 — это погрузка, планировка и перемещение грунтов 1-4 класса, а также экскавация, бурение ям (породы 1-2 класса), рытье узких траншей. Разберем подробнее технические характеристики Unc 060.

Максимальная скорость движения вперед12 км/ч
Сила тяги24 кН
Диаметр поворота по наружной колее2,4 м
Диаметр поворота по наружному габариту4,8 м
Глубина преодолеваемого  брода250 мм
Продолжительность рабочего цикла12 сек
Производительность120 т/ч
Номинальная грузоподъемность750 кг
Эксплуатационная масса2,95 т
Полная масса3,7 т

Мини-погрузчик Unc 060 имеет гидростатический привод. Трансмиссия представляет собой привод насосов, преобразователи «Сауэр», четыре независимых колеса и два механических редуктора с цилиндрическими шестернями. Рулевое управление — механическое, колеса притормаживают за счет изменения угла наклона регулировочной плиты гидронасоса СВП. Тормозная система представлена педалью управления и перепускным клапаном, стояночным и аварийным тормозами.

Габариты Unc 060

Ширина с колесами 10-151,7 м
Длина3,22 м
Высота с кабиной1,99 м
Колесная база1,02 м
Ширина колес с шинами 10-151,43 м
Максимальный горизонтальный вылет стрелы1,35 м
Ширина ковша1,73 м
Максимальная высота погрузчика с поднятым ковшом3,38 м
Дорожный просвет с шинами 10-15186 мм
Объем основного ковша0,45 м3

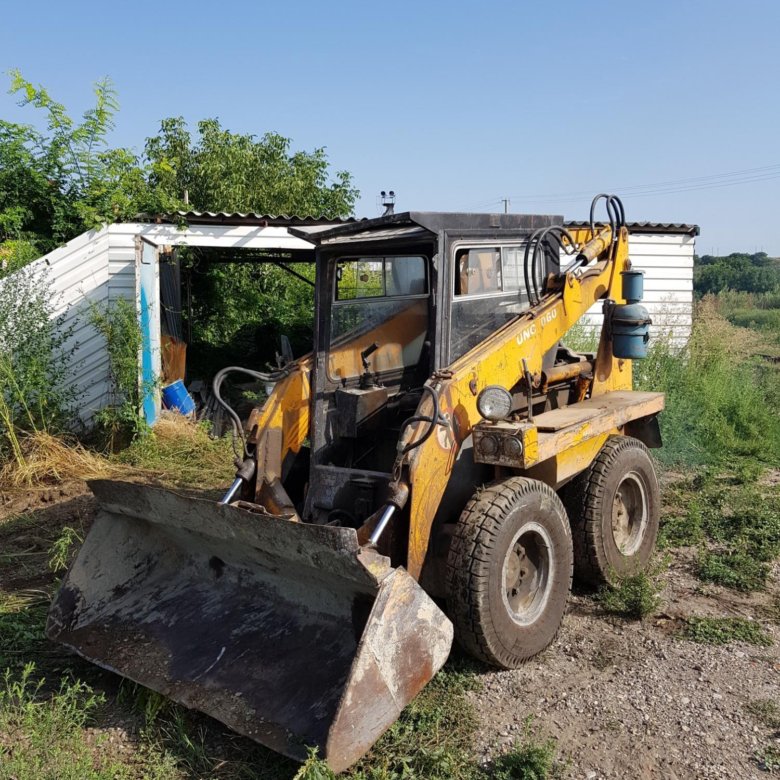

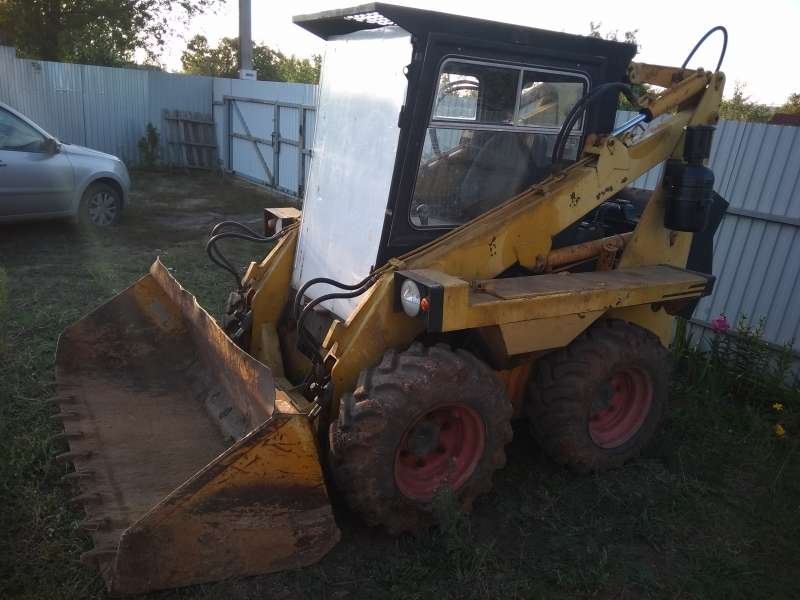

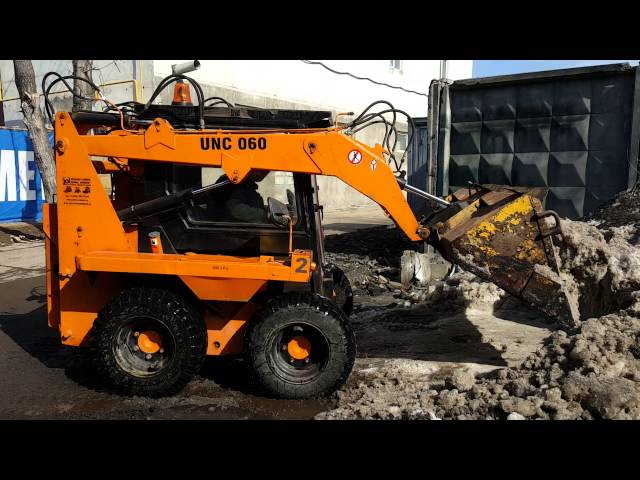

Источник фото: rutube. ruГабариты Унц 060: высота с кабиной — 1,99 м

Отзывы Unc 060

Отзывы Unc 060 от пользователей, а также вопросы ремонта можно почитать в этой теме Форума.

Мощность

Мини-погрузчики Unc 060 оборудованы дизельными четырехтактными силовыми установками Zetor 5201 с водяным охлаждением и непосредственным впрыском топлива. Двигатель развивает мощность в 45 л.с. (33,1 кВт). Система водяного охлаждения с принудительной циркуляцией регулируется термостатом.

Модель двигателяЗетор 5201
Диаметр цилиндра102 мм
Ход поршня110 мм
Степень сжатия17
Количество цилиндров3
Рабочий объем цилиндров2 696 см3
Номинальная мощность при 1 200 об/мин33,1 кВт
Удельный расход топлива236 г/кВт*ч
Число оборотов холостого хода600+50 об/мин
Средняя скорость поршня8,7 м/с
Сухая масса двигателя336 кг
Объем топливного бака50 л

Навесное оборудование

Навесная система состоит из коробчатой сварной стрелы, гидроцилиндров и быстрозажимного устройства. Подъемный механизм прикреплен к задней части рамы шарнирно. Погрузчик можно оснастить, помимо основного ковша, буром, грейфером, вилами с захватом, дренажным, комбинированным и обратным ковшами, шарнирно-закрепленным отвалом и др.

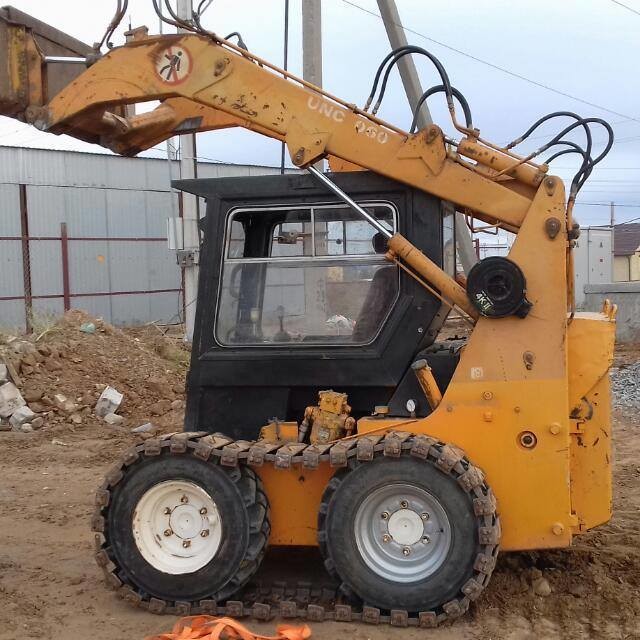

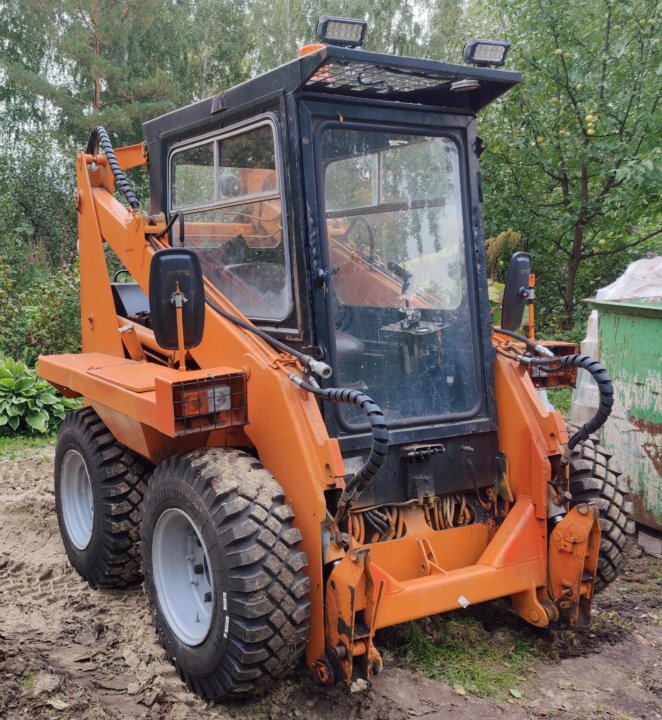

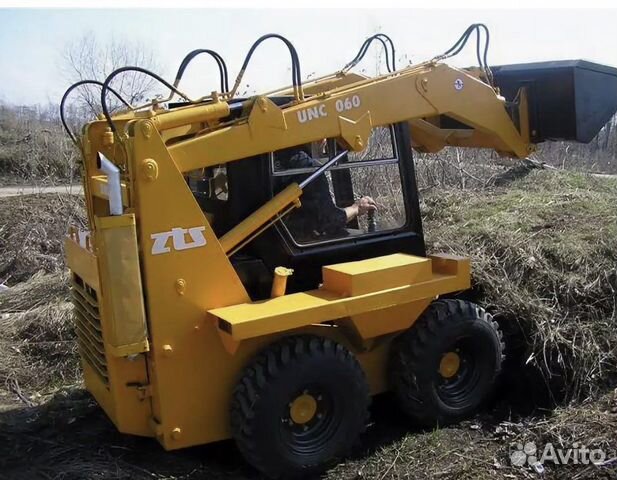

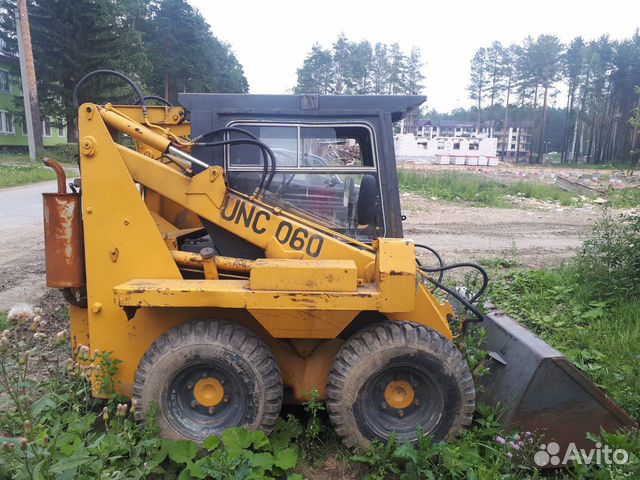

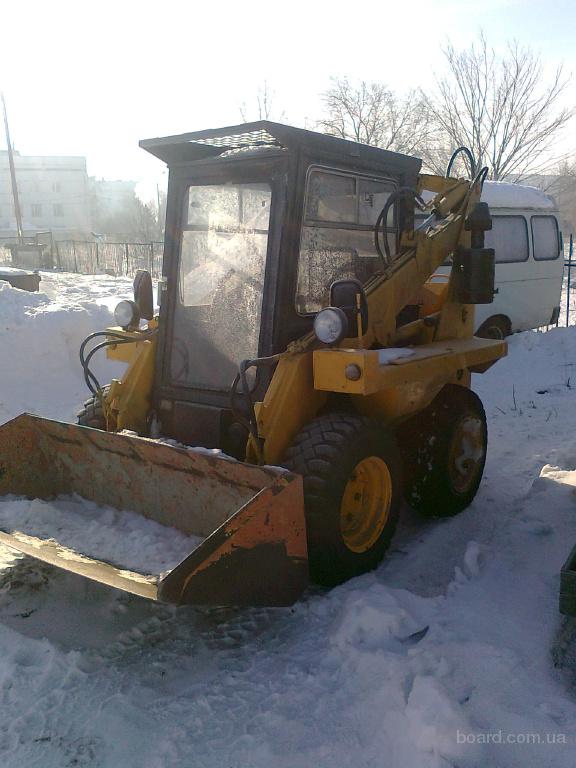

Источник фото: forum.exkavator.ruФото мини-погрузчика Unc 060

Кабина

Кабина соответствует стандарту ROPS. Она может подниматься и опрокидываться, поэтому ко всем узлам обеспечен доступ. В кабине установлено кресло с двухточечным ремнем безопасности, а также отопитель 3В3, который функционирует от системы охлаждения ДВС.

Управление

Все манипуляции с погрузочным ковшом осуществляются при помощи рычажного механизма, который находится в кабине. Каждый рычаг, управляемый посредством гидрораспределителей совмещенного действия, имеет 4 положения. Рычаги автоматически возвращаются в нейтральное положение, после того как оператор их отпускает.

Аналоги

К аналогам данной машины можно отнести следующие модели:

Видео

Видео с канала «Федор Баркун»

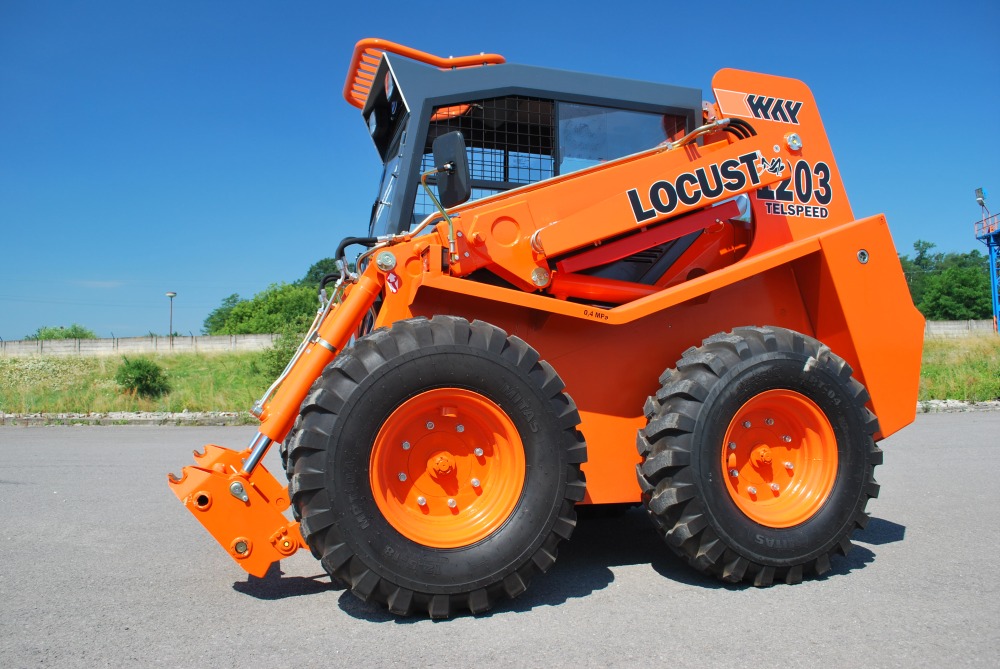

UNC-060, UNC-061, LOCUST 750 – Конкорд

  • 273 125 010 540 Патрубок радиатора верхний

    273125010540

    400

  • 273 238 401 047 Патрубок радиатора нижний

    273238401047

    300

  • Cервоклапан ORSTA

    Н/Д

  • Амортизатор 533-0-62-07-126-1К

    533-0-62-07-126-1К

    350

  • Амортизатор передней подвески 533-0-62-07-079-1к

    533-0-62-07-079-1К

    500

  • Вал входной УНЦ 060

    Н/Д

    11000

  • Вал первичный УНЦ 060

    Н/Д

    2100

  • Венец маховика UNC 060

    Н/Д

    5800

  • Венец маховика в сборе с маховиком

    Н/Д

    18000

  • Вентилятор 531 900 951 344

    531 900 951 344

    3500

  • Винт (болт) 533-0-34-09-090-1к на вал входной

    Н/Д

    200

  • Вкладыши коренные 50110093 стандарт

    50110093

    4500

  • Вкладыши коренные Р1 50110083

    50110083

    4500

  • Вкладыши коренные Р2 50110081

    50110081

    4500

  • Вкладыши шатуна 50110094 стандарт

    50110094

    3600

  • Вкладыши шатунные Р1 50110084

    50110084

    3600

  • Вкладыши шатунные Р2 50110082

    50110082

    3600

  • Водяной насос (помпа) + шкив 69010652 / 69010651

    69010652

    120000

  • Водяной насос (помпа) 6901 0661, 6201 0615 ZETOR 5201, 7201

    62010615

    10000

  • Впрыскивающая трубка 7001 0894, 7001 0896, 7001 0897

    7001 0894

    600

  • Впрыскивающий комплект / ТНВД PP3M85K1e-3095

    PP3M85K1e-3095

    90000

  • Впрыскивающий комплект / ТНВД PP3M85K1e-3143

    PP3M85K1e-3143

    89000

  • Втулка шатуна 950311

    950311

    1500

  • Выключающий рычаг (лапка сцепления) 55011106

    55011106

    400

  • Выпускной коллектор УНЦ

    Н/Д

    3500

  • ГБЦ головка блока 4901 0554, 6901 0552, 7101 0504

    7101 0501

    18000

  • ГБЦ с пробками и втулками 4901 0551, 7101 0501, 6901 0551

    49010551

    18000

  • Генератор 44311351630

    44311351630

    6500

  • Генератор ZETOR 93 9950

    Н/Д

    6500

  • Гидромотор SMF 20

    SMF 20

    90000

  • Гидромотор МПА-33 аксиально-поршневой

    мпа-33

    90000

  • Гидронасос / гидрогенератор SPV-20

    SPV-20

    175000

  • Гидронасос 533-9-62-19-917-1К

    533-9-62-19-917-1К

    21900

  • Гидронасос НПА-33

    НПА-33

    150000

  • Гидроцилиндр УНЦ 060

    Н/Д

    14000

  • Двигатель Zetor 5201 в сборе

    Н/Д

  • Диск внутренний 533. 0.34.09.310-1к

    533-0-34-09-310-1к

    1000

  • Диск колеса УНЦ 060

    Н/Д

    4000

  • Диск наружный 533.0.34.09.311-1к

    533-0-34-09-311-1к

    1000

  • Диск сцепления ведомый 533-9-62-20-006-1к стар. обр.

    533.9.62.20.006-1к

    4000

  • Клапан всасывающий 6901 0555

    6901 0555

    1200

  • Клапан выхлопной 6901 0554

    69010554

    1200

  • Клапан предохранительный 533934197282

    533934197282

    5800

  • Кожух (крышка) клапана 950521

    950521

    1800

  • Колено передаточное 443449015030

    443449015030

    950

  • Коленчатый вал / коленвал Zetor

    3001 0399

    36000

  • Кольцо поршневое 102 6901037578

    6901037578

    1000

  • Комплект прокладок двигателя 089411390

    089411390

    7500

  • Комплект трубок ТНВД

    Н/Д

  • Коромысло всасыв. клап. комп. 6901-0566

    69010566

    1800

  • Коромысло выхлоп. клап. комп. 6901 0565

    69010565

    1800

  • Кулачковый вал 4001 0401, 4904 0411

    4904 0411

    7500

  • Манжета 688-12 сб 53

    688-12сб53

    300

  • Мокрая гильза 6901 0168 (69010168)

    Н/Д

    2000

  • Направитель клапана 69010567

    69010567

    750

  • Насос U32L

    Н/Д

    17000

  • Насос А72 ХТМ / А084 ХТМ (УНЦ)

    336142801720

    50000

  • Насос масляный 4901-0732

    49010732

    12000

  • Насос ручной подкачки CD1M 2278, CD1M 2291, ТННД 9300 9200

    9300 9200

    3600

  • Насос ТНВД вспрыскивающий (топливный) UNC 060 Motor Pal

    Н/Д

    89000

  • Насос топливоподкачивающий ручной

    990 3554

    2300

  • Отвод топлива 5001 0881

    5001 0881

    1500

  • Палец 533. 0.62.43.099-1к

    Н/Д

    800

  • Плунжерная пара ЕМ85Ке-14 930523

    930523

    6000

  • Подшипник коленвала 6304

    Н/Д

  • Поршень 7201 0303, поршневой палец 6701 0332, стопорное кольцо «35» 97 0288

    Н/Д

    1000

  • Поршневая группа Zetor 5201/7201 Z-70028 7011.0099 / 5211.0099

    52110099

    7500

  • Поршневая группа в сборе 6901 0018

    69010018

    7500

  • Поршневое кольцо 102 мм. (6901 0381, 6901 0095, 7101 0304, 6901 0380, 5011 0096, 5211 0096)

    Н/Д

    1000

  • Прокладка головки блока 6901 0571

    6901 0571

    600

  • Пружина всасывающего клапана 950507

    950507

    250

  • Пружина выпускного клапана 950508

    950508

    250

  • Радиатор водяной UNC 060, UNC 061

    Н/Д

    16000

  • Радиатор масляный УНЦ

    Н/Д

    36000

  • Распылитель RS 16 D3

    Н/Д

    43000

  • Регулятор генератора Magneton

    443116419070

    1500

  • Реле стартера РСП-1 М-114

    РСП-1

    1500

  • Реле стартера 9142722 123704003

    Н/Д

    2500

  • Рем. комплект водяного насоса УНЦ

    Н/Д

    2200

  • Рем. комплект двигателя Zetor 5201 089411390

    Н/Д

    7500

  • Ремень генератора B-1180 IV ХЛ

    B-1180 IV ХЛ

    750

  • Ремень клиновой В-17 1180Lw-1140Li

    17х1120 Li 97-4311

    750

  • Ремкомплект водяного насоса (помпы) 6711 0098 (67110098, 2011 7045)

    Н/Д

    2200

  • Ремкомплект водяного насоса 950056

    950056

    2200

  • Ремкомплект гидроцилиндра UNC (УНЦ)

    Н/Д

    1200

  • Рукав 5501 1312 «воронка»

    5501 1312

    500

  • Сальник коленвала задний 120х140х15

    55010221

    600

  • Сальник коленвала передний 52х72х12 974240

    974240

    390

  • Сопло DOP 160 S 430-1436

    443978581436

    900

  • Стартер 6711 5711 редукторный 93 3253

    93 3253

    15000

  • Стартер NEW Magneton 9142722

    9142722

    15000

  • Стекло лобовое (триплекс) УНЦ

    Н/Д

    2700

  • Сцепление 7745 1176

    7745 1176

  • Сцепление для УНЦ 060

    Н/Д

    50000

  • Термостат 6901 1348

    6901 1348

    1000

  • Термостат TR10

    TR10

    1700

  • Трос газа для UNC-060, UNC-061

    Н/Д

    1000

  • Трос сцепления для UNC-060, UNC-061

    Н/Д

    1000

  • Трос управления для UNC-060, UNC-061

    Н/Д

    1300

  • Трубка 1 цилиндра 7001-0894

    Н/Д

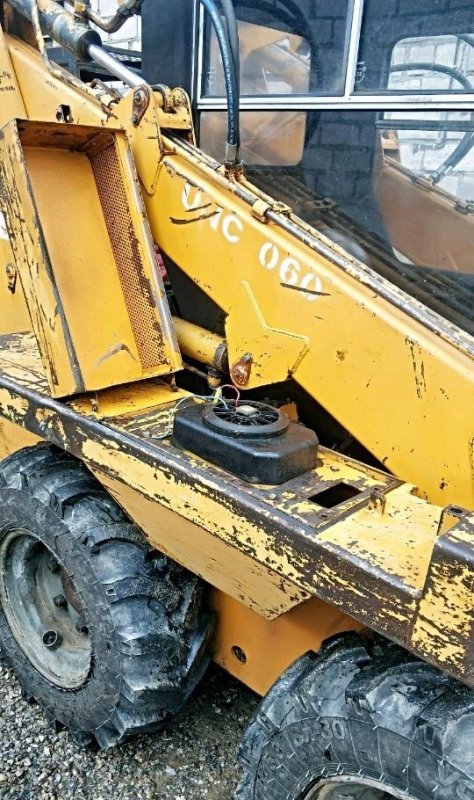

  • Ковшовый мини-погрузчик UNC 060 на гарантии после капремонта
