Установки комплексной подготовки газа (УКПГ)

УКПГ, спроектированные и изготовленные на экспериментальном заводе ООО «ТюменНИИгипрогаз»

Обозначение проекта

Месторождение,

место расположения

Производительность

по газу

тыс.ст.м3/сутки

Производительность

по конденсату,

т/сутки

Давление на входе/выходе

УКПГ, МПа

Качество подготовки газа,

конденсата

Заказчик, год изготовления

Т1

Тевризское,

Омская обл.

50

2,5

11 / 5,5

ОСТ 51.40–93,

нестабильный конденсат

ООО «Иртышнефтегаз», 1997г

Т3

Разумовское,

Саратовская обл.

750

100

12 / 5,5

ОСТ 51.40–93,

нестабильный конденсат

ОАО «Саратовнефтегаз», 2000г

Т5

Западно-Таркосалинское,

Тюменская обл.

1500

250

14 / 6,8

ОСТ 51.40–93,

деэтанизированный конденсат

ООО «Ноябрьскгаздобыча», 2001г.

Т7

Западно-Озерное,

Таймыр

600

7,5 / 2,6

ОСТ 51.40–93

ОАО «Газпромнефть Ноябрьскнефтегаз», 2008

Т26

Восточно-Терновское,

Саратовская обл.

300

2,4

25 / 5,8

ОСТ 51.40–93,

ОСТ 51.65–80 (стаб. конденсат)

ОАО «Саратовнефтегаз», 2005г.

Т32

Вьюжное,

Тюменская обл.

1000

200

12,5 / 6,3

ОСТ 51.40–93,

нестабильный конденсат

ООО «Янгпур», 2008г

Т36

Средне-Тюнгское,

Якутия

480

25

25 / 7,5

ОСТ 51.40–93,

ОСТ 51.65–80 (стаб. конденсат)

ООО «Сахатранснефтегаз», 2008г.

Т36

Отраднинское,

Якутия

480

25

25 / 7,5

ОСТ 51.40–93,

ОСТ 51.65–80 (стаб. конденсат)

ООО «Сахатранснефтегаз», 2008г.

Т37

Ярейюское,

Ямало-Ненецкий АО

1000

200

10 / 5,5–4,3

Точка росы Н2О минус 40°С,

нестабильный конденсат

ООО «Нарьянмарнефтегаз»

«Лукойл», 2008г.

Т41

Черничное,

Ямало-Ненецкий АО

300

40

8 / 1,2

ОСТ 51.40–93,

ОСТ 51.65–80 (стаб. конденсат)

ОАО «Газпром», 2008г.

Т42

Сыскосыньинское,

Тюменская обл.

2900

20

13 / 5,5

ОСТ 51.40–93,

ОСТ 51.65–80 (стаб. конденсат)

ЗАО «Евротэк», 2009г.

Т44

Медвежье, Ныдинский уч.

Тюменская обл.

7800

180

10 / 7,5–2

СТО Газпром 089–2010,

ОСТ 51.65–80 (стаб. конденсат)

ОАО «Газпром», 2011г

Т48

Кшукское,

Нижне-Квакчикское,

Камчатка

750

11,6 / 6,5

ОСТ 51.40–93

ООО «Газпром добыча Ноябрьск» 2009–2010г.

Т50

Кшукское,

Нижне-Квакчикское,

Камчатка

2800

120

13 / 7,5–5,5

СТО Газпром 089–2010,

ОСТ 51.65–80 (стаб. конденсат)

ООО «Газпром добыча Ноябрьск» 2011г.

Т60

Вознесенское —Преображенское,

Саратовская обл.

1000

240

25–9 / 6–5,7

СТО Газпром 089–2010,

ОСТ 51.65–80 (стаб. конденсат)

ЗАО «Геотэкс», 2011г.

Т69

Усть-Сильгинское

Томская обл.

2000

480

12–9 / 6,4

СТО Газпром 089–2010, нестабильный конденсат

ООО «СН-Газдобыча» 2011г.

Т80

Терновское,

Воробьевский горизонт, Саратовская обл.

150

12

24 / 6

СТО Газпром 089–2010,

ОСТ 51.65–80 (стаб. конденсат)

ОАО «НК Саратовнефтегеофизика», 2013г.

tyumenniigiprogaz.gazprom.ru

УКПГ модульная установка комплексной подготовки природного и попутного нефтяного газа

УКПГ модульная установка комплексной подготовки природного и попутного нефтяного газа

Назначение

Модульная установка комплексной подготовки газа предназначена для очистки в промысловых условиях природного или попутного нефтяного газасреднего и высокого давления от воды, сероводорода, меркаптанов и тяжелых углеводородов, с получением обессеренного сухого отбензиненного газа с заданными температурами точки росы по воде и углеводородам, а также серы.

Характеристики

Очистка газа последовательно предусматривает адсорбционную очистку от тяжелых углеводородов и меркаптанов, аминовую очистку от сероводорода и адсорбционную осушку. Кислый газ, получаемый при аминовой очистке, подвергают прямому окислению с получением серы, отходящий газ рециркулируют. Из десорбатов, получаемых при регенерации абсорбентов, выделяют углеводородный конденсат и воду.

В состав установки входят:

–       узел очистки газа от капельной жидкости,

–       узел адсорбционной очистки от меркаптанов и тяжелых углеводородов,

–       узел аминовой очистки,

–       узел адсорбционной осушки,

–       узел выделения углеводородного конденсата и воды,

–       узел каталитического окисления сероводорода с получением серы,

а также система нагрева и охлаждения технологического оборудования, трубная обвязка с комплектом запорной, регулирующей и предохранительной арматуры и средствами КИПиА.

По заданию установка комплектуется оборудованием для гранулирования и затаривания серы, узлом каталитического дожига отходящего газа (при нежелательности разбавления очищенного газа азотом). При размещении установки в составе УПН узел выделения углеводородного конденсата и воды может быть заменен узлом абсорбции газового конденсата нефтью, что снижает ее потери при подготовке на 1-1,5% в расчете на нефть. Кроме того в качестве опции предлагается узел очистки конденсата (и/или нефти) от легких меркаптанов гомогенным каталитическим окислением.

Компоновка

Установка размещается на четырех технологических и двух вспомогательных транспортируемых блок-модулях размером 3х3х9 м и занимает в плане площадь 9х9 м без учета вспомогательного оборудования, противопожарных разрывов и проездов.

Установка поставляется в полной заводской готовности, подключается к коммуникациям гибкими металлорукавами, требует минимальных сроков и объемов монтажных работ для запуска в эксплуатацию.

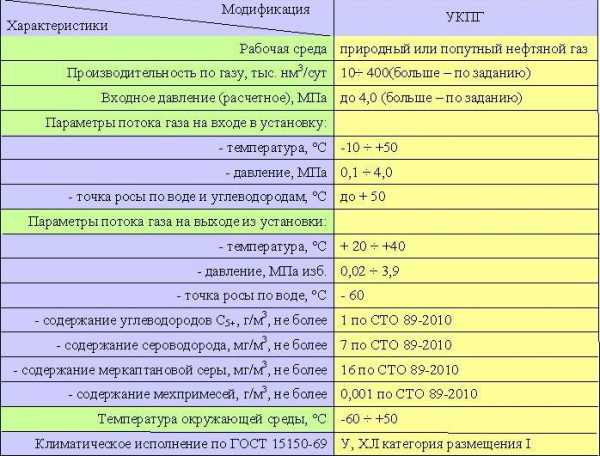

Технические данные

Сырьевой газ (А)в смеси с рецикловым газом подают для очистки от капельной влаги в газовый сепаратор С-1, далее направляют в адсорбер тяжелых углеводородов и меркаптанов А-1/1, заполненный синтетическим углеродным адсорбентом, отбензиненный газ направляют на аминовую очистку. Адсорберы оснащены встроенными теплообменными элементами спирально-радиального типа для косвенного подогрева/охлаждения адсорбента. После проскока тяжелых углеводородов или меркаптанов поток сырьевого газа переключают на адсорберА-1/3, находившийся на стадии ожидания.

В трехсекционном абсорбере/десорбере АД-1 сероводород содержащий газ очищают водным раствором метилдиэтаноламина (Б), промывают водным конденсатом (В) и направляют в адсорбер паров воды А-2/1, заполненный композитным адсорбентом, подготовленный газ (Г) выводят с установки. Адсорберы А-2/1-3 также оснащены устройствами для косвенного подогрева/охлаждения адсорбента. После проскока влаги поток газа переключают на адсорберА-2/3, находившийся на стадии ожидания.

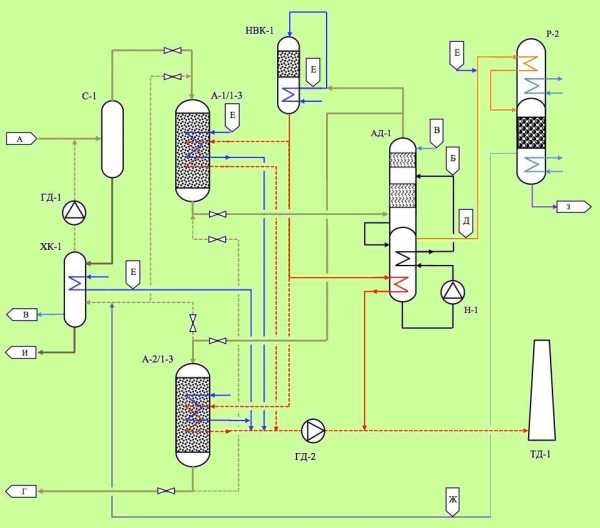

Принципиальная технологическая схема установки комплексной подготовки природного и попутного нефтяного газа

Кислый газ (Д) смешивают с воздухом (Е), подаваемым в количестве, меньшем, чем стехиометрическое, окисляют сероводород в реакторе Р-1 с неподвижным слоем катализатора до серы, отходящий газ (Ж) направляют на рециркуляцию в ХК-1. Серу конденсируют и выводят (З) с установки для последующего охлаждения с получением комовой серы или на гранулирование.

Регенерацию адсорбентов проводят при 130-150°С (температура десорбции) подавая во внутреннее пространство встроенных теплообменных элементов адсорберовА-1/2 и А-2/2нагретый воздух, получаемый в каталитическом подогревателе воздуха НВК-1, а также небольшой поток подготовленного газа (до 3%к расходу сырьевого газа) в качестве вытеснителя. Десорбат охлаждают атмосферным воздухом в холодильнике-конденсаторе ХК-1, сконденсированные углеводородный (И) и водный конденсат (В)выводят с установки. Водный конденсат частично используют для промывки газа в АД-1. Охлажденный газ газодувкой ГД-1 рециркулируют в поток сырьевого газа.

По окончании регенерации адсорберы А-1/2 и А-2/2 охлаждают продувкой атмосферным воздухом и переводят в режим ожидания. Периодически, по мере сокращения продолжительности адсорбционного цикла из-за накопления в адсорберах остаточных тяжелых углеводородов, проводят углубленную регенерацию адсорбентов путем нагрева до 200-250 °С.

Часть обессеренного газа используют в качестве топлива в НВК-1, где его смешивают с 4-5-ти кратным избытком воздуха, подогретого до 300-350°С. Углеводороды топлива окисляются в беспламенном режиме на катализаторе блочно-сотового типа до углекислого газа и воды. Суммарное содержание окислов азота и СО при этом не превышает 10 мг/м3. Подогретый воздух с температурой 750-800°С охлаждают до 400-450°С, подогревая воздух, подаваемый в НВК-1,и направляют на нагрев адсорберов А-1/2 и А-2/2, находящихся на стадии регенерации, а также на подогрев регенерационной секции АД-1, и далее газодувкой ГД-2 выводят в дымовую трубу ТД-1.

Степень отбензинивания газа регулируют по заданию изменением режимных параметров. Глубина осушки постоянна и составляет минус 60°С. Температуру в аппаратах поддерживают на оптимальном уровне, обеспечивающем заданную глубину очистки с помощью системы нагрева и охлаждения (на схеме показана условно). Используемые адсорбенты, абсорбенты и катализаторы допущены к применению в нефтегазовой промышленности и производятся российскими предприятиями.

Преимущества

–      комплексная подготовка ПГ и ПНГ любого состава с очисткой от паров воды, тяжелых углеводородов и меркаптанов,

–      компактность и малая металлоемкость за счет использования адсорберов современной конструкции и современных легко регенерируемых адсорбентов высокой емкости,

–      блочно-модульная комплектация, поставка в полной заводской готовности, минимальные сроки и объемы строительно-монтажных работ,

–      низкие капитальные вложения, минимальные эксплуатационные расходы,

–      отсутствие огневого нагрева, высокая экологическая и промышленная безопасность.

Рекомендации к применению

–      для очистки в промысловых условиях природного или попутного нефтяного газа от воды, меркаптанов и тяжелых углеводородов.

Установки производятся ЗАО НТК «МодульНефтеГазКомплект» по лицензии НП «Интегрированные технологии»

nipi-ongm.ru

укпг – это… Что такое укпг?

  • УКПГ — установка комплексной подготовки газа Словарь: С. Фадеев. Словарь сокращений современного русского языка. С. Пб.: Политехника, 1997. 527 с …   Словарь сокращений и аббревиатур

  • УКПГ — установка комплексной подготовки газа …   Словарь сокращений русского языка

  • Установка комплексной подготовки газа (УКПГ) — · Установка комплексной подготовки газа (УКПГ) предназначена для сбора, подготовки газа и конденсата в соответствии с требованиями соответствующих отраслевых и государственных стандартов при децентрализованной системе сбора и подготовки газа.… …   Словарь-справочник терминов нормативно-технической документации

  • Установка комплексной подготовки газа — (УКПГ) комплекс технологического оборудования и вспомогательных систем, обеспечивающих сбор и обработку природного газа и газового конденсата в соответствии с требованиями отраслевых (ОСТ) и государственных (ГОСТ) стандартов. Сырьем УКПГ является …   Нефтегазовая микроэнциклопедия

  • Установка комплексной подготовки газа — (УКПГ) представляет собой комплекс технологического оборудования и вспомогательных систем, обеспечивающих сбор и обработку природного газа и газового конденсата. Товарной продукцией УКПГ являются: сухой газ газовых месторождений, сухой… …   Википедия

  • Компрессорная станция —         (a. compressor plant, compressor station; н. Verdichteranlage, Verdichtungsanlage; ф. station de compression; и. estacion de compresores) предназначена для компримирования природного газа при его транспортировании и хранении. Пo виду… …   Геологическая энциклопедия

  • Ямбурггаздобыча — ООО «Газпром добыча Ямбург» Год основания 1984 Ключевые фигуры Генеральный директор Андреев Олег Петрович Тип общество с ограниченной ответственностью …   Википедия

  • Медвежье газовое месторождение — уникальное по запасам газа, расположено в Ямало Ненецком автономном округе, в 50 км к юго западу от пос. Ныда. Входит в состав Западно Сибирской нефтегазоносной провинции. Открыто в 1967 году. Разрабатывается с 1972 года. Разработку месторождения …   Википедия

  • Ямбургское нефтегазоконденсатное месторождение — (ЯНГКМ)  месторождение газа, газового конденсата и нефти. Открыто в 1969 году. Расположено в Заполярной части Западносибирской равнины, на Тазовском полуострове в субарктической зоне. Ландшафт  тундровая слабовсхолмленная равнина с… …   Википедия

  • ТюменНИИгипрогаз — ООО «ТюменНИИгипрогаз» Тип Общество с ограниченной ответственностью Год основания 3 февраля 1966 Прежние названия Тюменский филиал ВНИИГАЗ (1966 1971), СибНИПИгаз (1971 1973) …   Википедия

  • enc_uk.academic.ru

    УКПГ – это… Что такое УКПГ?

  • УКПГ — установка комплексной подготовки газа Словарь: С. Фадеев. Словарь сокращений современного русского языка. С. Пб.: Политехника, 1997. 527 с …   Словарь сокращений и аббревиатур

  • укпг — устаткуваннях комплексної підготовки газу …   Гірничий енциклопедичний словник

  • Установка комплексной подготовки газа (УКПГ) — · Установка комплексной подготовки газа (УКПГ) предназначена для сбора, подготовки газа и конденсата в соответствии с требованиями соответствующих отраслевых и государственных стандартов при децентрализованной системе сбора и подготовки газа.… …   Словарь-справочник терминов нормативно-технической документации

  • Установка комплексной подготовки газа — (УКПГ) комплекс технологического оборудования и вспомогательных систем, обеспечивающих сбор и обработку природного газа и газового конденсата в соответствии с требованиями отраслевых (ОСТ) и государственных (ГОСТ) стандартов. Сырьем УКПГ является …   Нефтегазовая микроэнциклопедия

  • Установка комплексной подготовки газа — (УКПГ) представляет собой комплекс технологического оборудования и вспомогательных систем, обеспечивающих сбор и обработку природного газа и газового конденсата. Товарной продукцией УКПГ являются: сухой газ газовых месторождений, сухой… …   Википедия

  • Компрессорная станция —         (a. compressor plant, compressor station; н. Verdichteranlage, Verdichtungsanlage; ф. station de compression; и. estacion de compresores) предназначена для компримирования природного газа при его транспортировании и хранении. Пo виду… …   Геологическая энциклопедия

  • Ямбурггаздобыча — ООО «Газпром добыча Ямбург» Год основания 1984 Ключевые фигуры Генеральный директор Андреев Олег Петрович Тип общество с ограниченной ответственностью …   Википедия

  • Медвежье газовое месторождение — уникальное по запасам газа, расположено в Ямало Ненецком автономном округе, в 50 км к юго западу от пос. Ныда. Входит в состав Западно Сибирской нефтегазоносной провинции. Открыто в 1967 году. Разрабатывается с 1972 года. Разработку месторождения …   Википедия

  • Ямбургское нефтегазоконденсатное месторождение — (ЯНГКМ)  месторождение газа, газового конденсата и нефти. Открыто в 1969 году. Расположено в Заполярной части Западносибирской равнины, на Тазовском полуострове в субарктической зоне. Ландшафт  тундровая слабовсхолмленная равнина с… …   Википедия

  • ТюменНИИгипрогаз — ООО «ТюменНИИгипрогаз» Тип Общество с ограниченной ответственностью Год основания 3 февраля 1966 Прежние названия Тюменский филиал ВНИИГАЗ (1966 1971), СибНИПИгаз (1971 1973) …   Википедия

  • abbr_rus.academic.ru

    Установка комплексной подготовки газа (УКПГ) — Bunter Group














    Обозн-е

    Месторождение,


    Место расположения

    Производ-ть


    по газу


    тыс. ст. м3/сут.

    Производ-ть


    по конденсату,


    т/сут.

    Давление


    на входе/выходе


    УКПГ, МПа

    Подготовка газа,


    конденсата

    Заказчик, год изготовления

    Т1

    Тевризское, Омская обл.

    50

    2,5

    11/5,5

    ОСТ51.40-93,


    нестабильный

    ООО «Иртышнефтегаз», 1997

    Т3

    Разумовское, Саратовская обл.

    750

    100

    12/5,5

    ОСТ51.40-93,


    нестабильный

    ОАО «Саратовнефтегаз», 2000

    Т5

    Западно-Таркосалинское, Тюменская обл.

    1500

    250

    14/6,8

    ОСТ51.40-93,


    деэтанизированный

    ООО «Ноябрьскгаздобыча», 2001

    Т7

    Западно-Озерное, Таймыр

    600

    7,5/2,6

    ОСТ51.40-93

    ОАО «Сибнефть Ноябрьскнефтегаз», 2008

    Т26

    Восточно-Терновское, Саратовская обл.

    300

    2,4

    25/5,8

    ОСТ51.40-93, ОСТ51.65-80 стабильный

    ОАО «Саратовнефтегаз», 2005

    Т32

    Вьюжное, Тюменская обл.

    1000

    200

    12,5/6,3

    ОСТ51.40-93, нестабильный

    ООО «Янгпур», 1998

    Т36

    Средне-Тюнгское, Якутия

    480

    25

    25/7,5

    ОСТ51.40-93, ОСТ51.65-80 стабильный

    ООО «Сахатранснефтегаз», 2008

    Т36

    Отрадненское,  Якутия

    480

    25

    25/7,5

    ОСТ51.40-93, ОСТ51.65-80 стабильный

    ООО «Сахатранснефтегаз», 2008

    Т37

    Ярейюское, Ямало-Ненецкий АО

    1000

    200

    10/5,5-4,3

    точка росы Н2О  -40 °С,  нестабильный

    ООО «Нарьянмарнефтегаз» «Лукойл», 2008

    Т41

    Черничное, Ямало-Ненецкий АО

    300

    40

    8/1,2

    ОСТ51.40-93, ОСТ51.65-80, стабильный

    ОАО «Газпром», 2008

    Т42

    Сыскосыньинское, Тюменская обл.

    2900

    20

    13/5,5

    ОСТ51.40-93, ОСТ51.65-80 стабильный

    ЗАО «Евротэк», 2009

    Т44

    Медвежье, Ныдинский участок, Ямало-Ненецкий АО

    7800

    180

    10/7,5-2

    СТО Газпром 089-2010 ОСТ51.65-80 стабильный

    ОАО «Газпром», 2011

    bunter.ru

    установка подготовки газа | Оборудование для сбора и подготовки нефти и газа

    Установки подготовки газа УПГ предназначены для очистки газа от капельной влаги, механических примесей, газового конденсата, его редуцирования и поддержания давления на выходе на заданном уровне.
    Товарная продукция -сухой газ газовых месторождений, сухой отбензиненный газ газоконденсатных месторождений, газовый конденсат.
    Область применения
    – Подготовка газа и конденсата согласно действующим стандартам для дальнейшего транспорта.
    – Подготовка топливного газа для его утилизации в качестве моторного топлива на газопоршневых, газотурбинных электростанциях и теплостанциях
    – Подготовка топливного газа для применения в качестве моторного топлива для газоперекачивающих агрегатов.
    Требования, предъявляемые к товарной продукции УПГ, регламентируются отраслевыми (ОСТ) и государственными (ГОСТ) стандартами.
    Для газа, подаваемого в магистральные газопроводы, главным показателем качества является точка росы (по влаге и углеводородам). Для холодной климатической зоны точка росы по влаге не должна превышать -20 °С, по углеводородам – не выше -10 °С. Помимо этого ОСТ регламентирует такие потребительские свойства газа как теплота сгорания и допустимое содержание сернистых соединений.
    Для газа, подаваемого местным потребителям для использования в промышленности и коммунальном хозяйстве, нормируются теплота сгорания и число Воббе, а также интенсивность запаха.
    При использовании газа в качестве газомоторного топлива для автомобильного транспорта главным показателем качества является расчётное октановое число.
    Газовый конденсат, производимый на УПГ, делится на стабильный и нестабильный.
    Устройство и принцип работы
    Подготовка газа, в зависимости от заданных условий, может осуществляться несколькими методами:
    – абсорбционная или адсорбционная сушка;
    – Низкотемпературная сепарация газа;
    – Низкотемпературная сепарация газа с применением вихревой трубы;
    – масляная абсорбция
    – Комбинированием вышеперечисленных методов.
    На газовых месторождениях подготовка газа заключается в его осушке, поэтому там используются процессе абсорбции или адсорбции.
    На газоконденсатных месторождениях осушка и выделение легкоконденсирующихся углеводородов осуществляются путём низкотемпературной сепарации, низкотемпературной абсорбции или низкотемпературной масляной абсорбции.
    Комплектность поставки
    При необходимости установки подготовки газа могут дополнительно комплектоваться следующим оборудованием:
    – Установкой стабилизации газового конденсата;
    – Системой подогрева газа на выходе с установки;
    – Узлом оперативного учета газа;
    – Блоками подачи ингибитора гидратообразования и одоризации газа;
    – Факельными системами;
    – Дренажными системами;
    – Установками сжигания промстоков;
    – Системами автоматизированного налива;
    – Операторной;
    – Другим оборудованием в соответствии с заявленными требованиями.

    neftegaz.ru

    Установки комплексной подготовки газа (УКПГ) – СНПО

    Предназначены:

    • для подготовки газа высокого давления методом низкотемпературной сепарации с впрыском метанола и обеспечения точки росы по воде и углеводородам согласно требованиям
      ОСТ 51.40-98 с последующей подачей его в магистральный газопровод;
    • для получения стабильного углеводородного конденсата, согласно требованиямОСТ 51.65-80.
    В состав основного технологического оборудования УКПГ входят:
    • установка низкотемпературной сепарации с блоком входного сепаратора и узлами замера расхода газа;
    • установка стабилизации конденсата, включающая колонное, теплообменное оборудование, технологический подогреватель, насосное оборудование, узлы замера расхода газа и конденсата;
    • установка регенерации метанола.
    В состав вспомогательного технологического оборудования УКПГ входят:
    • система факельная;
    • установка подготовки воздуха КИП и А;
    • система аварийного слива конденсата;
    • парк товарной продукции;
    • хранение инертного газа;
    • система теплоснабжения.

    Установки  могут быть разработаны на различные производительности по газу, с примененнием различных технологий подговки газа.

    Для компактного расположения оборудования применяется многоярусная компановка технологических блоков на этажерке, металлоконструкции которой входят в состав поставки.

    Блочно-контейнерное исполнение и максимальная заводская готовность  позволяют производить монтаж оборудования в сжатые сроки.

    Каждый блок представляет собой конструкцию открытого или закрытого типа железнодорожного габарита и состоит из технологического и вспомогательного оборудования, обвязанного трубопроводами и коммуникациями, смонтированного на жесткой несущей раме – каркасе.

    Установки предназначены для эксплуатации в климатических зонах с температурой воздуха от -60°С до +45°С.

    Основные технические характеристики на примере установок УКПГ–2,0 и УКПГ–3,0

    Производительность по газу, млн.ст.м3/сутки1,0 – 2,02,0 – 3,0
    Производительность по конденсату, т/час8,0 – 12,02,0 – 50,0
    Давление газа на установке:
    – на входе, МПа
    – на выходе, МПа
    8,5 – 16,0
    5,5 – 7,5
    8,5 – 16,0
    5,5 – 7,5
    Давление конденсата на выходе из установки, МПа0,6*0,6*

    * – уточняется по требованию Заказчика
    Предприятие может спроектировать и изготовить установки комплексной подготовки газа с минимальной производительностью по газу от 200 000 м3/сутки


    snpo.ua

    Отправить ответ

    avatar
      Подписаться
    Уведомление о
