Угловые конические редукторы – Конические редукторы

Конические редукторы

Вращающий момент передается посредством
конической зубчатой передачи

Конический редуктор серии BG от компании “Сервомеханизмы” это сочетание тонкого современного дизайна, технологий и тщательных рассчетов каждого компонента и всей сборки,
что позволило достичь хорошего уровня производительности и высокого коэффициента надежности.

Данные редукторы рассчитаны на работу с высокой скоростью вращения входного вала (до 3000 об./мин) с низким уровнем шума и высоким КПД. Кубический дизайн корпуса представляет широкие возможности крепления, облегчая компановку всей системы, в которой используется редуктор.

Модульная конструкция позволяет создать различные исполнения редуктора и создавать редукторы, имеющие до 6 валов.

Возможны исполнения с наружными входными и выходными валами, с наружным входным и полым выходными валами, с полым входным валоми фланцем для крепления электрического, пневматического или гидравлического двигателя. Также конструкция редукторов позволяет реализовать различные кинематические схемы с направлением вращения валов, требуемым для каждого конкретного применения.

Для редукторов, работающих с малыми скоростями вращения и небольшой термической мощностью, применяется консистентная смазка с большим ресурсом работы. Фактически они не требуют технического обслуживания. По запросу могут быть изготовлены редукторы, заполненные синтетическим маслом, с высокой скоростью вращения и тепловой мощностью. Для удобства и понимания необходимо определить  стороны редуктора. это позволит более грамотно смонтировать редуктор в системе, с учетом направления вращения валов и положения
масляных пробок и вентиляционных отверстий.

Скачать каталог конических редукторов

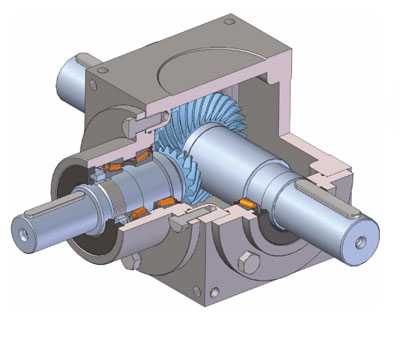

Конструкция конических редуторов

 Для обычного исполнения люфт выходного вала не превышает 10 угловых минут, по запросу может быть изготовлено специальное исполнение с люфтом выходного вала менее 5-6 угловых минут.

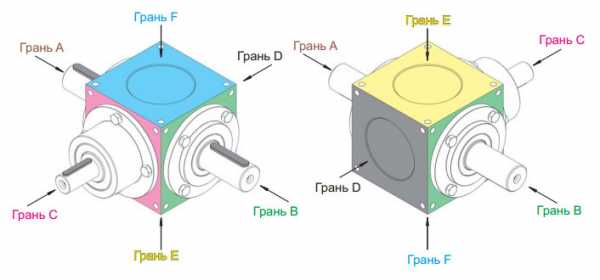

Схема для определения направления валов и монтажного положения редуктора.

Грань С – это сторона, на которой расположен входной вал (наружный или внутренний с фланцем),
Грань А и Грань В пересекают главную ось входного вала, на одной из этих граней
(или на обоих) располагается основной выходной вал (наружный, наружный через увеличенную
крышку или внутренний)
На Грани D, Грани Е и Грани F возможно размещение дополнительных выходных наружных валов, проходящих через увеличенную крышку.

www.servomh.ru

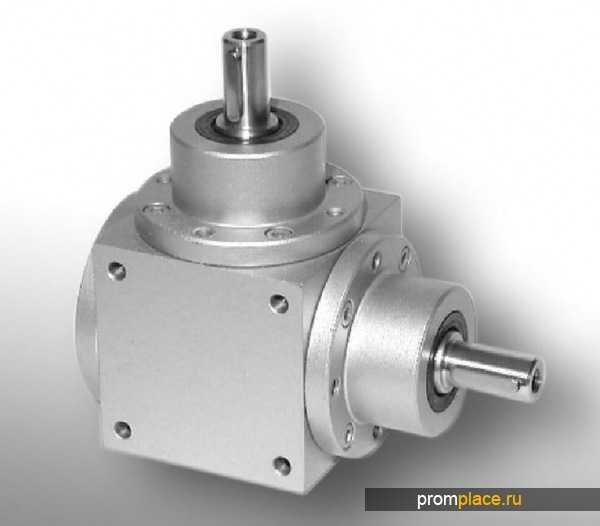

Конический редуктор

Конический редуктор — это самостоятельный механизм, который при помощи муфт или открытых передач соединяется с электродвигателем и рабочей машиной. Выполняется в виде агрегата, предназначенного для передачи мощности от двигателя к остальным рабочим механизмам. Схема привода может также включать как открытые зубчатые передачи, так и ременную или цепную передачи, закрепленные на валы, которые опираются на подшипники в гнездах корпуса. Основным предназначением прибора является повышение вращающего момента ведомого вала при одновременном снижении угловой скорости.



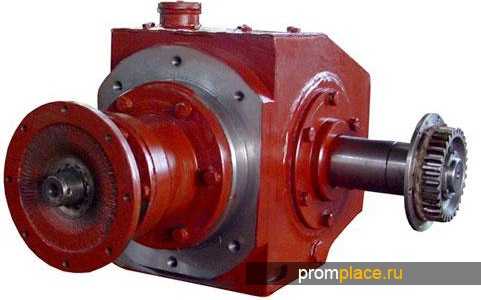

Передачи и параметры конического редуктора



Вид редуктора зависит от состава передач и положения осей вращения валов. Различают такие типы передач: цилиндрическая, планетарная, коническая, червячная, глобоидная и волновая. Одной из разновидностей углового редуктора является конический, который служит для уменьшения частоты вращения при одновременном повышении вращающего момента. В корпусе механизма находятся передачи с постоянным передаточным отношением.





Конический редуктор имеет следующие параметры: невысокая окружная скорость, средний уровень надежности, точности и металлоемкости, сравнительно низкая себестоимость и трудоемкость. Кроме того, в зависимости от вида передач, расположения осей валового механизма и числа ступеней конические редукторы подразделяются на соосные механизмы, параллельные приспособления, скрещивающиеся и пересекающиеся устройства, могут иметь горизонтальное или вертикальное расположение осей валового механизма и крепиться либо на плиточной основе, либо на приставных опорных лапах. Также ось выходного валового механизма может находиться сбоку, сверху или снизу, относительно плоскости основания.


Современный конический редуктор имеет колесное соединение с круговыми зубьями. Чтобы избежать отрицательной осевой силы на шестерне необходимо, соблюдать совпадение направления вращения зубчатого колесного соединения и наклона линии зуба. Диапазон передаточных чисел составляет от 1 до 5, наиболее распространенный угол наклона равен 350. Существуют также коническо-цилиндрические редукторы, которые выполняют с быстроходной конической ступенью.



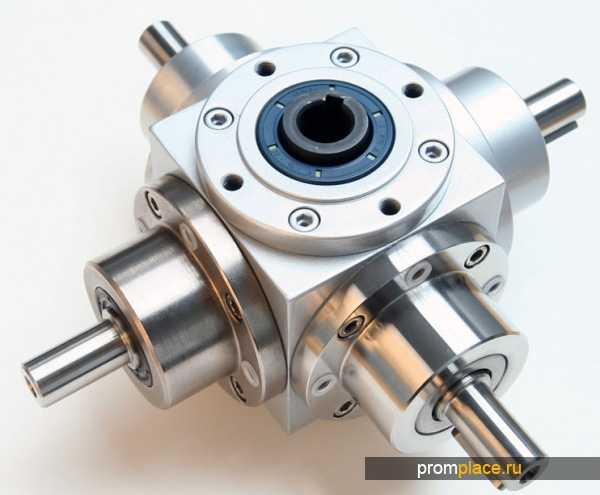

Расчет конического редуктора



Главным параметром конического редуктора является реальный диапазон передаточных отношений, который составляет 6,3 (в других вариантах может находиться в диапазоне от 1 до 1000). Основная сфера применения — это передача вращающего момента между валовыми механизмами. В качестве недостатка конического редуктора, можно назвать сравнительную сложность при их производстве и выполнении монтажных операций.







При изготовлении конического редуктора рассчитывается передача по контактным напряжениям, в ходе данного процесса проверяется напряжение изгиба, и определяются объемный размер и масса зубчатых колесных приспособлений, размеры корпусного основания оборудования и цельный вес конического редуктора. На все перечисленные параметры оказывает существенное влияние выбор разновидности термической обработки.





По сравнению с аналогичными механизмами, можно выделить следующие преимущества конического редуктора:


– повышенная безопасность при эксплуатации;

– высокая аксиальная и радиальная несущая способность;

– некоторое увеличение вращающего момента на выходе;

– бесшумность в рабочем состоянии;

– длительный срок службы и сравнительная простота в ремонте и техобслуживании.


К недостаткам относится сложная технология производства и монтажа конического редуктора, а также большие осевые и изгибные нагрузки на валовый механизм.





promplace.ru

Конические редукторы — Витрина БелЕвропривод

У нас есть договоренность изготовления конических редукторов поштучно с короткими сроками изготовления и поставки до 4 недель и справедливыми ценами. Компания Белевропривод предлагает своим коллегам конические редукторы только проверенных временем поставщиков.
Имеется складская программа и самое главное: мы изготавливаем конические редукторы по чертежам заказчика с гарантией 1 год, складской программой и максимально низкими ценами.

Чтобы купить конический редукторили получить дополнительную информациюсвяжитесь с офисом РусЕвропривод по тел:+375 17 26 888 40 (41)+375 296 910 510europrivod@mail.ru

×

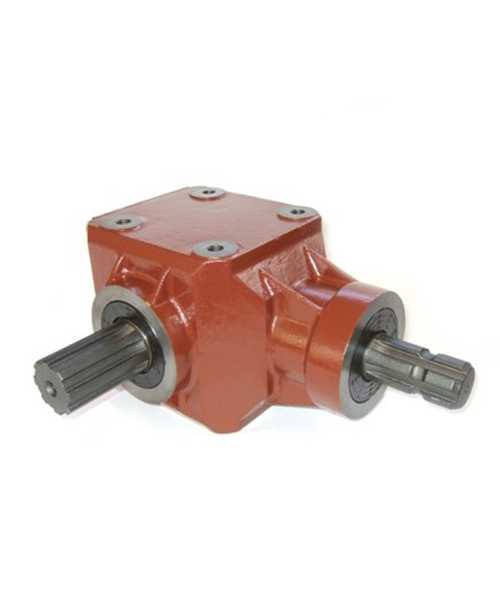

Конический угловой редуктор серии RV применяется преимущественно в сельскохозяйственном машиностроении.Корпус редуктора выполнен из высокопрочного чугуна,его кубический дизайн представляет широкие возможности крепления, значительно облегчая компоновку всей конструкции, в которой используется редуктор.Конструкция редукторов позволяет реализовать различные кинематические схемы с направлением вращения валов, требуемым для каждого конкретного применения.

Узнать стоимость

×

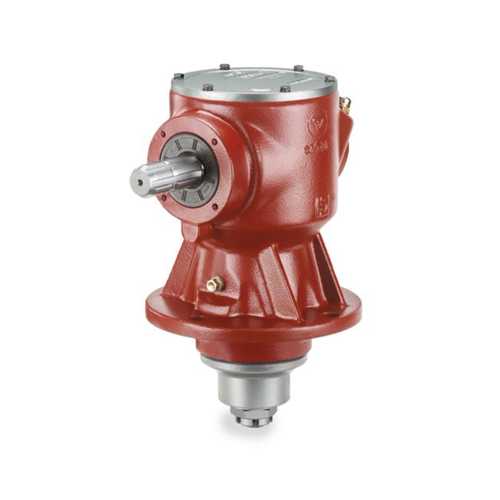

Моноблочные конические редукторы серии S-1000 используются в сельскохозяйственном машиностроении. Устанавливаются на разбрасывателях удобрений, машинах для садовых работ, прочей сельскохозяйственной технике. Благодаря корпусам, изготовленным из алюминиевого сплава методом литья под давлением,обладают большим запасом прочности. Рассчитаны как на длительную непрерывную работу, так и на работу с частыми пусками/остановками.

Узнать стоимость

×

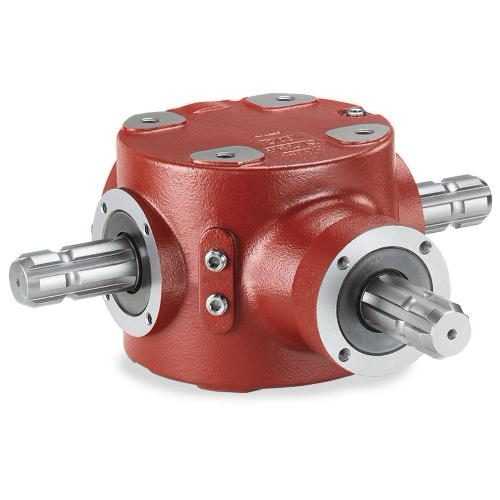

Моноблочные конические редукторы из чугуна серии S-2000 используются в сельскохозяйственном машиностроении. Устанавливаются на фрезах для межрядной обработки, раздвижных фрезах, прочей сельскохозяйственной технике. Обладают большим запасом прочности, рассчитаны как на длительную непрерывную работу, так и на работу с частыми пусками/остановками.

Узнать стоимость

×

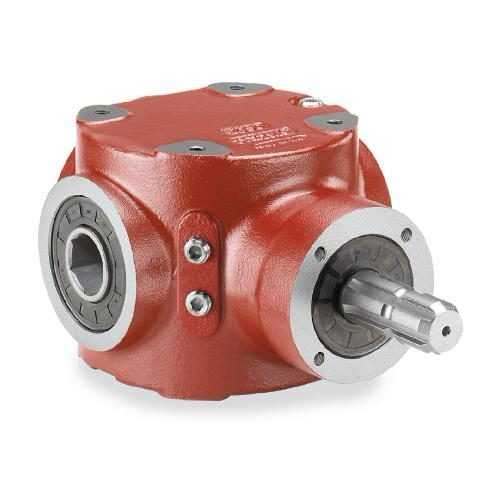

Конический угловой редуктор серии S-3000 предназначен для использования в сельскохозяйственном машиностроении. Устанавливается в жатках, косилках, и другой сельскохозяйственной технике. Изготовлен из высокопрочного чугуна, благодаря чему обладает большим запасом прочности. Рассчитан как на длительную непрерывную работу, так и на работу с кратковременными циклами запуска/остановки.

Узнать стоимость

×

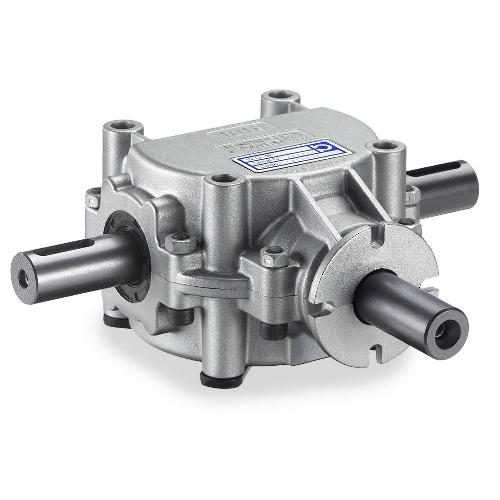

Моноблочные конические редукторы из чугуна серии S-4000 используются в сельскохозяйственном машиностроении. Устанавливаются на фрезах для межрядной обработки, раздвижных фрезах, прочей сельскохозяйственной технике. Обладают большим запасом прочности, рассчитаны как на длительную непрерывную работу, так и на работу с частыми пусками/остановками.

Узнать стоимость

Конические редукторы используют для передачи усилия между валами с пересекающимися осями. Чаще всего применяются ортогональные передачи с углом Σ = 90 0 . Передачи с межосевым углом, не равным 90°, применяют редко из-за сложности форм и технологии изготовления корпусных деталей, хотя для изготовления самих колес межосевой угол передачи не имеет значения.
По опытным данным нагрузочная способность конической прямозубой передачи составляет лишь около 0,85 цилиндрической.

Конические колеса сложнее, чем цилиндрические в изготовлении и
монтаже, однако угловые редукторы имеют широкое применение, поскольку по условиям компоновки механизмов довольно часто необходимо располагать валы под углом. Конические шестерни изготавливают с прямыми, тангенциальными, круговыми и другими криволинейными зубьями.

Шестерни с прямыми зубьями имеют начальный линейный контакт, а с круговыми – точечный контакт в зацеплении. Наклон линии зуба увеличивает плавность работы редуктора, контактную прочность и прочность на изгиб, но увеличивает нагрузку на валы и корпус. Шестерни с круговым зубом имеют большую несущую способность, работают плавно с меньшим шумом. В сельскохозяйственной и коммунальной технике конические редукторы применяются больше
других типов редукторов. Несмотря на сложность изготовления конические редукторы удобны в монтаже , компановке, передают усилие под нужным углом . Условия эксплуатации вышеуказанной техники, а соответственно и угловых конических редукторов очень жесткие (большая разбежка температуры окружающей среды, повышенная влажность, загрязненность, рывковая силовая нагрузка). Купить угловой конический редуктор довольно сложно. Как правило крупные производители изготавливают эти редукторы сериями, минимальными партиями от 6-10шт и срок их изготовления длительный. При заказе эти условия необходимо учитывать.

meuro.ru

Угловой редуктор ZAG

Стандартный редуктор ZAG имеет спиральные конические зубчатые шестерни, расположенные под прямым углом с передаточным отношением 1/1 или 2/1, зазор до 1 угл. мин. Входная часть (ось X) редуктора ZAG интегрирована в планетарный редуктор ZPG. Серводвигатель крепится по оси X в планетарный редуктор с помощью точной сбалансированной муфты. Имеются разнообразные выходы по оси Y.

Предлагается шесть типоразмеров редукторов ZAG. Возможен широкий диапазон отношений передачи. Например, передаточное число планетарного редуктора 30:1, а совместно с угловым редуктором ZAG70F отношение 60:1.

Кроме того, зазор между спиральными коническими шестернями прямого редуктора может регулироваться по плановому техническому обслуживанию.

Все 6 типоразмеров доступны с цельным выходным валом. Тем не менее, для более крупных редукторов стандартно установлен полый вал.

Другие варианты:

• Двойной цельный вал (Y-ось) расширенный.

• Выходные валы по осям у и z.

• Независимые редукторы (тип ZAG-D) с цельным входным валом и полым или цельным выходным валом.

• Редукторы с вращающейся  передней панелью вместо вала.

Рекомендации по применению. Ось-Y  – выходной вал монтируется на радиально-упорные шарикоподшипники. Обеспечивается тихая и плавная передача мощности. Цельный выходной вал должен компенсировать длину полого вала (ось Y).

Технические характеристики













Описание\Модель ZAG 70FZAG 90FZAG 120FZAG 150FZAG 180F
Номинальный крутящий моменткгс*м/Нм1.5/14.722,8/27,455,8/56,8713,3/130,4220/196
Макс. крутящий моменткгс*м/Нм3/29.46/58.88/78.410/9825/245
Предел прочностикгс*м/Нм5/4910/9820/19630/29450/490
Допустимая частота вращения на входном валуоб/мин12001000800800500
Зазоругл. мин00000
Момент инерциикг*см20.050.230.81.722.12
Макс. нагрузкакгс86140250350550
Вескг1.23.47.41341
Вес L1кг
2.15.712.51752.1
Вес L2кг2.46.814.317.852.8
Вес L3кг2.77.915.418.9053

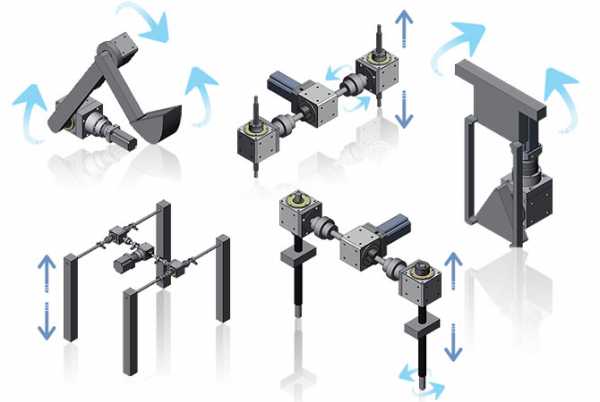

Применение

Габаритные размеры




ZAG42SF-GNP40 L1


ZAG70F-GNP60 L1


ZAG90F-GNP90 L1


ZAG120F-GNP120 L1


ZAG150F-GNP120 L1


ZAG180F-GNP150 L1


www.zetek.ru

Конические редукторы. Одноступенчатые конические редукторы

Редуктор коническо-цилиндрический является передаточным механизмом, у которого тихоходный и первичный валы располагаются в горизонтальной плоскости, под прямым углом друг к другу. Именно это решение позволяет достигнуть максимальной эффективности при минимуме требований к рабочей площадке.

Сфера применения коническо-цилиндрического редуктора!

Чаще всего редуктор коническо-цилиндрический используют для приводов транспорта конвейерного типа. Это обеспечивает сохранение свободных, незахламленных проходов и не доставляет неудобства и дискомфорта в процессе передвижения обслуживающего персонала. В этом агрегате предусмотрено реверсное (обратное) вращение вала, как и в подавляющем большинстве передаточных механизмов. Именно поэтому им можно комплектовать механизмы подъема и передвижения.

Технические характеристики и особенности коническо-цилиндрического редуктора!

Редуктор коническо-цилиндрический обладает планетарной первичной передачей – в этом то и есть особенность данного агрегата. Вал-шестерня быстроходного узла при таком зацеплении обладает конической формой, входит в зацепление с шестерней промежуточного вала, которая и передает вращение на цилиндрические пары. И, как следствие, мы достигаем не только экономии рабочего места, но и можем значительно влиять на индексы передаточных чисел посредством добавления тихоходных пар.
Редуктор коническо-цилиндрический, как и подавляющее большинство передаточных механизмов, рассчитан под использование с приводом, минимальные обороты в котором не превышают отметку 1500 оборотов в минуту. При таких условиях удастся достигнуть максимального крутящего момента, причем нагрузка на привод будет находиться в минимальных пределах. Корпус коническо-целендрических редукторов, как правило, изготавливается из чугуна. В горизонтальной плоскости, как правило, имеется разъем.

Рекомендации, которые помогут вам при выборе редуктора коническо-цилиндрического!

Коническо-цилиндрический редуктор относится к редукторам, которые имеют высокую степень нагруженности. Именно поэтому такие редуктора требуют внимательного отношения, как при изготовлении, так и при эксплуатации. Таким образом, при выборе данной продукции лучше всего довериться профессионалам, которые изготавливают гарантированно качественную продукцию. Справиться с выбором помогут специалисты нашего сайта, которые подробно расскажут обо всех нюансах и тонкостях при выборе!

Параметры редукторов:

D (мм)М2 (Nm) Maxi
MinMax
ВО6335-406005,71157,42
ВО8340-458507,81144,77
В1035018008,13165,25
В1236035007,97180,4
В14370500010,84187,24
В15380-90800010,49165,42
В163100130008,89154,83

Использование конических редукторов

Используются в конструкции машин и механизмов для изменения передаточного соотношения. Но в некоторых случаях требуется не только преобразование скорости в тяговое усилие, но и изменение направления вращения. Для этих целей следует купить конический редуктор. Этот тип передачи полностью соответствует поставленным задачам.

Приобрести конические редукторы по оптимальным в Москве ценам предлагает наша компания. У нас вы найдёте широкий ассортимент таких типов передач.

Конструктивные особенности

Конические редукторы бывают исключительно одноступенчатыми. Их особенность заключается в особой форме шестерён. Они изготовлены в виде усечённого конуса, что позволяет разместить их под углом относительно друг друга. Этот вид передачи – постоянного зацепления, то есть зубчатые колёса постоянно взаимодействуют между собой. Также конические передачи нередко используются в качестве одной из ступеней многоступенчатого редуктора. Угол между шестернями обычно составляет 90 градусов.

К положительным качествам таких устройств относятся:

  • компактность;
  • передача вращения под углом;

Но имеются у них и недостатки. К ним относятся сложность изготовления и чувствительность к загрязнениям. Даже малейшая засорённость может привести к заеданиям.

В качестве

sportbu.ru

Конические редукторы : разработка, проектирование и изготовление

Редуктором (коническим) называют механизм, который преобразует высокую угловую скорость вращения входного вала в низкую на выходном валу. При этом крутящий момент на выходном валу возрастает пропорционально уменьшению скорости вращения.

Редуктор (конический) состоит из корпуса, в котором расположены зубчатые колеса, валы, подшипники валов, системы их смазки и др. Наличие корпуса обеспечивает безопасность, хорошую смазку и, следовательно, высокий КПД, в сравнении, например, с открытыми передачами.

Основные характеристики редукторов

Основные характеристики редукторов: КДП, частота вращения входного и выходного валов, передаточное отношение, передаваемая мощность, количество ступеней и тип передач.

Передаточное отношение – это отношение скоростей вращений входного к скорости вращения выходного вала.

i = wвх/wвых

КПД редуктора определяется отношением мощности на входном валу к мощности на выходном валу

n = Pвх/Pвых

Описание и принцип работы:

Конические редукторы очень близки к цилиндрическим редукторам, но имеют одно основополагающее отличие – конические колеса. Этот тип колеса имеет форму усеченного конуса, на боковой поверхности которого выточена резьба. Оси валов, на которых закреплены находящиеся в зацеплении конические колеса, пересекаются в пространстве. Обычно угол пересечения составляет 90°, но он может быть изменен подбором других колес. Передача усилия от колеса к колесу так же, как в передаче цилиндрического редуктора. В конических редукторах может быть только одна передача.

Классификация конических редукторов:

Конические редукторы не обладают такой разветвленной классификацией, как цилиндрические. Отдельного упоминания заслуживает гипоидная передача. В ней так же используются конические колеса, но оси валов смещены относительно друг друга, то есть становятся скрещенными, а не пересекающимися. Эта особенность позволяет увеличивать диаметр вала шестерни, за счет чего обеспечивается передача больших усилий и повышается надежность всей передачи.

Достоинства:

Конические редукторы имеют схожие достоинства и недостатки, что и цилиндрические, так как весьма близки к ним конструктивно. Нет необходимости вновь перечислять их, достаточно будет провести их сравнение и выделить преимущества.

Из положительных сторон можно выделить:

  • Расположение валов под углом

При помощи цилиндрического редуктора невозможно передать усилие с двигателя на рабочую машину, если их валы не параллельны. Конические редукторы позволяют решить эту проблему. Это преимущество зачастую имеет критическое значение, так как позволяет в определенных случаях обойтись без не столь экономичного червячного редуктора.

За сочетание положительных качеств червячного и цилиндрического редукторов конические редуктора расплачиваются следующими недостатками:

  • КПД ниже, чем у цилиндрических редукторов

Эффективность передачи усилия у конических редукторов в среднем на 10% ниже, чем у аналогичных цилиндрических.

  • Увеличение шанса заедания

Ввиду особенностей конструкции конические редукторы более склонны к заеданию, в особенности это касается редукторов с гипоидной передачей.

Сфера применения:

Как и цилиндрические редукторы, конические нашли широкое применение во многих областях. Они часто используются в приводах различного рода машин, станках и т.д. Особенно хорошо конические редукторы подходят для поворотных механизмов из-за возможности располагать входной и выходной валы под прямым углом, и благодаря доставшейся “по наследству” от цилиндрических редукторов обратимости.

ence-gmbh.ru

Конический редуктор, цена, характеристики, размеры

  1. Высокие показатели производительности и величина крутящего момента. Это обеспечивает эффективную передачу вращения даже при больших нагрузках. Коэффициент полезного действия такого редуктора составляет до 96%.
  2. Отличная стойкость к истиранию и длительное сохранение производительности с течением времени. Достигается высокая долговечность и стабильность выходных характеристик за счет применения современной конструкции зубчатой передачи и использования прочных инновационных материалов.
  3. Относительно компактные габариты цилиндро-конического редуктора. Купить такое оборудование стоит в тех случаях, когда разместить его необходимо на небольшой площади.
  4. Сравнительно бесшумная работа. Это делает данные конструкции незаменимыми в лифтовом хозяйстве и на объектах с повышенными требованиями к уровню шума.
  5. Простота обслуживания и установки. Монтаж цилиндро-конического редуктора не требует специальных навыков, а эксплуатация – специфического сервиса и ремонта, что исключает необходимость дополнительно обучать персонал и нанимать высококлассных специалистов.
  6. Умеренная стоимость. При всех своих достоинствах мотор-редуктор цилидро-конической конструкции характеризуется доступной ценой, что позволяет приобретать такое оборудования как крупным промышленным цехам, так и небольших частным фирмам.

Компания ООО “ТПК “СДМ-Трейд” предлагает высококачественные современные редукторы различных серий. Цилиндро-конический редуктор, купить который у нас можно на выгодных условиях, характеризуется стабильными техническими характеристиками, точными параметрами, абсолютным соответствием требованиям безопасности и стандартам качества. Приобретая их в нашей компании, вы гарантированно получаете надежное и эффективное оборудование.

Цилиндро-конические редукторы характеризуются повышенным моментом , долгим сроком службы, высоким КПД. Конические редукторы просты в эксплуатации и монтаже не требуют регулярного технического обслуживания, дополнительно комплектуются реактивными штангами, выходными фланцами и валом.

Конические редукторыиспользуются практически во всех отраслях промышленности. Самое распространенное применение конические редуктора получили в подъемных механизмах, в конвеерах, в оборудовании, где требуются высокие нагрузки М2.

Конические редукторы – применяются в предприятиях животнаводстава и в сельскохозяйственном оборудовании , в строительной технике и в машиностроительной промышленности.

Конические редукторы характерезуются высокой надежностью, точностью (минимальный люфт), универсальным применением в различных областях промышленности.

Конический редуктор купить и проверить его роботоспостобность, Вы можете в отделе “Приводная механика”. Специалисты отдела помогут Вам в подборе конического редуктора и в оформлении покупки.

sdm-trade.ru
