Угловая струбцина для сборки мебели, как правильно использовать

Владельцы квартир нередко самостоятельно изготавливают мебельные конструкции или собирают их. В этой работе им некому помочь, поэтому приходится, при выполнении отдельных операций одновременно удерживать детали и обрабатывать их. Те, кто когда-либо выполнял подобные операции, подтвердит, что это очень сложная процедура, ведь нужно потратить много времени и усилий, чтобы зафиксировать детали. Для решения таких сложных проблем и создана угловая струбцина для сборки мебели, которая упростит задачу, играя роль «третьей руки».

Что собой представляет

Инструмент используют для скрепления элементов мебельной конструкции. Он не требует колоссальных усилий. Чтобы временно зафиксировать элементы мебельных конструкций, используют струбцину для сборки мебели. Суть ее заключается не в форме, а в функциях, которые она выполняет. Струбцина является инструментом, фиксирующим детали мебели, расположенные перпендикулярно по отношению друг к другу.

Устройство, фиксирующее детали под определенным углом, называют угловой струбциной.

Изделие имеет самые различные варианты исполнения. Типичное устройство имеет простой и компактный зажим мебельный, фиксирующий детали под углом 90 градусов:

• корпус;
• винтовые прижимы;
• поджимные пятки.

Угловые устройства имеют разновидности по конструкции и бывают:

• объемными, фиксирующими 3 элемента, направленных в три разные стороны;
• угловыми, фиксирующими два элемента, расположенных под нужным углом;
• обычными, которые фиксируют 2 детали, деталь и поверхность верстака.

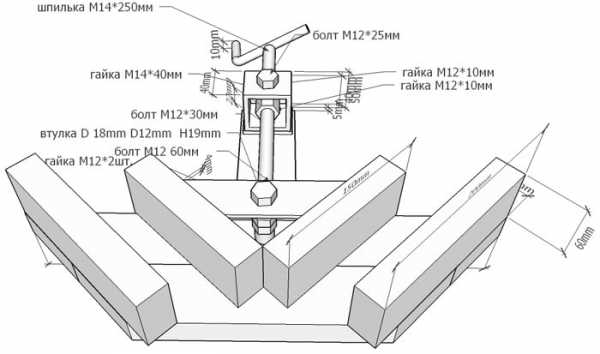

Схема

Назначение

Применяют угловые струбцины, чтобы:

• зафиксировать прямой угол, также существуют приборы для любых размеров углов;
• отпилить детали под нужным углом;
• при сборке мебели с целью выполнения стяжек;
• при сборке шкафчиков, выдвижных ящиков и прочих работ, где есть потребность в угловой фиксации;
• она ценна тем, что при ее использовании можно выполнять работу двумя руками: деталь зажимают в нужном месте, приставляют кондуктор, сверлят, затем закручивают;
• для изготовления конструкций из дерева, профильного металла, рам, мебели.

Инструмент применяют в работе сварщики, плотники, столяры, слесари.

Из каких материалов изготавливается

В промышленных условиях инструмент изготавливают из дюралюминия и сплавов из него. Для изготовления дома применяют различные материалы: железо, дюралюминий, дерево. Чаще всего это древесина твердых пород:

• береза;
• граб;
• бук;
• лиственница.

Данные сорта древесины хорошо восстанавливают форму, отличаются упругостью и прочностью. Они более твердые, чем детали, из которых изготавливается мебель. Поэтому это компенсируется использованием:

• набоек из дерева;
• кожи;
• войлока;
• светлой резины.

Рамы изготавливают из металлопроката, древесины. Для этого подходят профильные уголки или трубы, тщательно зачищенные, покрашенные, чтобы на изделии не оставалось царапин, следов ржавчины. Для исключения механических повреждений лучше наклеить на металлические конструкции планки из древесины.

Для оптимальной плавности регулировки при затяжке деревянных элементов, шпилька должна быть с резьбой трапециевидного или прямого профиля. Ручку можно сделать из дерева или, сделав отверстие в шпильке, вставить в нее пруток в виде рычажка. Такая струбцина будет прочной и послужит долго.

Деревянная

Металлическая

Правила использования

Струбцины облегчают процесс работы. Они используются для мебельных работ, требующих угловой фиксации. Устройство поддерживает заготовку. Правила ее использования предельно просты:

• угол устройства должен соответствовать 90 градусов;
• при повороте рукоятки придерживающие деталь пятки начинают сжиматься, фиксируя ее;
• вращение ее в обратную сторону разжимает пятки;
• устройство фиксирует детали, чтобы просверлить их вместе;
• для удобства выполнения отдельных работ тиски струбцины закрепляют к верстаку.

Как сделать своими руками

Готовые инструменты иногда не подходят для выполнения некоторых работ, поэтому умельцы изготавливают их своими руками. Для начала нужно приготовить отрезки ДСП или фанеры с гладкой поверхностью.

Можно выполнить устройство в формах треугольника или прямоугольника, чтобы был один прямой угол:

• с обеих сторон от угла, отступив на три или пять сантиметров от верхушки, необходимо при помощи саморезов прикрепить бруски;
• приготовленные отрезки укладываю на ровную поверхность и плотно прижимают при помощи обычных струбцин;
• для освобождения доступа к стыку, выступающую верхушку угла лучше срезать.

Следующий шаг посвящен изготовлению зажима струбцины. Нужно приготовить следующие детали: три гайки, длинную шпильку или болт, ручку, скобу:

• для основания оптимальной станет треугольная форма;
• шпилька выступает за края основания в состоянии полного сжатия, без детали;
• из угла проводят биссектрису;
• гайку с болтом закрепляют скобой на расстоянии десяти, двадцати миллиметров от пересечения биссектрисы с гипотенузой;
• изготавливают металлическую скобу, выгибая ее по форме гайки;
• отверстия сверлят на краях гипотенузы;
• болт направляется головкой в верхушке прямого угла;
• с противоположной стороны от болта крепится ручка.

Такой инструмент можно сделать из дерева, железа, алюминия, пластика.

Во время работы с листами для мебели нужно приготовить:

• фанеру толщиной от 8 до 12 мм, можно ДСП;
• дрель;
• лобзик и ножовку;
• прямоугольный или квадратный деревянный брусок.

Вырезаем несколько треугольников с прямыми углами, катеты которых, равны по длине, и должны составлять 25-40 см. В зависимости от размера устройства простых струбцин, отверстия делают в углах треугольника. Расстояние должно быть 10-15 см от катетов до отверстий. На гипотенузе сделать два отверстия и прикрутить листы. Устройство готово.

Инструментов лучше сделать не одну, чтобы провести сборку всей конструкции. Изготовление их не составляет сложностей, в финансовом отношении это выгоднее, чем купить готовые, поскольку это не универсальный инструмент. Он не подойдет для всех работ по сборке мебели. Выполненное своими руками устройство можно изготовить под любую работу.

Ножовка по металлу до модификации и полученные из нее струбцины после модификации

Схема сборки

Видео

mblx.ru

чертежи, размеры, из металла (видео)

Струбцина угловая своими руками значительно облегчит многие работы при изготовлении разнообразных конструкций.

Многим мастерам часто приходится работать самостоятельно, без помощников. Выполнение некоторых операций требует одновременного удержания детали и ее обработки. Обычно при этом не хватает рук, приходится тратить время и усилия, чтобы зафиксировать детали каким-либо временным способом. Наличие среди инструмента струбцин различного размера и назначения может значительно упростить работу.

Струбцина угловая используется сварщиками, слесарями, столярами и плотниками.

Наиболее часто используются струбцины для фиксации под углом в 90°, но при необходимости можно изготовить приспособления для любых углов.

Устройство пригодится сварщикам, слесарям, столярам и плотникам при выполнении работ в домашних условиях или в небольших частных мастерских.

Для многих умельцев данное приспособление окажется «третей рукой», помогающей, значительно облегчить выполнение работ.

Особо удобно использовать приспособление, работая в одиночку, при изготовлении мебели, рам, различных станин из профильного металла, деревянного бруска.

Разновидности струбцин

Схема сборки угловой струбцины.

Приспособление, способное зафиксировать две или более детали под определенным углом, называют угловой струбциной. По конструкции струбцины можно разделить на три группы:

• обычные, используются для фиксации двух деталей или детали с поверхностью верстака;
• угловые струбцины — для фиксации двух деталей под заданным углом;
• объемные струбцины — для фиксации трех деталей в трех направлениях.

Обычные струбцины представляют собой металлический кронштейн в виде буквы С и резьбового зажима. Применяются довольно широко при работе с деревом, металлом, пластиком. Стоимость относительно невелика, приобрести гораздо проще, чем тратить время и силы на самостоятельное изготовление.

Угловые струбцины предназначены для фиксации двух деталей под определенным углом. Большинство устройств имеет стационарный угол крепления в 90°, но есть приспособления с изменяемым углом. Стоимость их несколько выше обычных, промышленные конструкции не всегда устраивают по различным параметрам. Поэтому при необходимости частого использования есть смысл сделать приспособления своими руками.

Для сборки конструкций из трех деталей используются объемные струбцины. Стоимость их гораздо выше обычных, изготовить самостоятельно с хорошей точностью и функциональностью довольно сложно. Использование эффективно при больших однотипных объемах работ.

Большинство конструкций можно собрать при использовании обычных струбцин и несложных приспособлений, изготовленных своими руками из бросовых материалов. Прочность и размеры будут зависеть от обрабатываемых материалов и размеров изготавливаемых конструкций.

Вернуться к оглавлению

Простое приспособление для работы с бруском

Узел временного закрепления струбцинами.

Для изготовления понадобится отрезок ДСП или фанеры с ровной поверхностью. Форма может быть прямоугольной или треугольной с одним прямым углом. По сторонам прямого угла на расстоянии 3 — 5 см от вершины нужно саморезами закрепить два бруска, располагающихся под углом 90°, от точности их установки будет зависеть качество сборки. Детали укладываются на поверхность и прижимаются к брускам обычными струбцинами. Для удобства выступающую вершину угла можно срезать, это обеспечит доступ к стыку с нижней стороны.

При желании конструкцию можно модернизировать. Для этого понадобится еще один отрезок фанеры или ДСП и два бруска. Из них нужно изготовить аналогичную конструкцию, которая будет прижимать детали. Бруски можно закрепить сверху листа или в торец, чтобы не было перепадов по высоте. Сжимать детали можно двумя обычными струбцинами.

Следующий шаг — устройство собственного винтового зажима. Для этого понадобиться длинная шпилька или болт, 3 гайки, скоба, ручка. Оптимальная форма оснований при установке зажима треугольная. Конец шпильки при полном сжатии без детали должен выступать за край основания.

Из прямого угла на нижнем основании нужно разметить биссектрису, линию, разделяющую прямой угол пополам. За 10-20 мм от точки пересечения с гипотенузой нужно закрепить скобой гайку с вкрученным в нее болтом. Скобу можно изготовить из тонкого металла, выгнув по форме гайки. На краях следует просверлить отверстия под шурупы.

Головка болта должна быть направлена на вершину прямого угла. На втором конце болта нужно двумя гайками закрепить ручку, которую можно изготовить из прямоугольной металлической пластины с отверстием в центре.

Струбцина своими руками готова к эксплуатации. Такую конструкцию можно использовать при изготовлении рам разного назначения из деревянных брусков, пластика, другого материала.

Вернуться к оглавлению

Приспособление для сборки листового материала

Струбцины из фанеры своими руками.

Большинство мебели изготавливается и собирается из листов ДСП, которые также нужно фиксировать при сборке под прямым углом. Для упрощения работы можно изготовить простое приспособление, которое значительно облегчит работу. Для этого понадобится:

• лист фанеры толщиной 8-12 мм или ДСП;
• брусок прямоугольного или квадратного сечения;
• ножовка по дереву или электрический лобзик;
• дрель с насадками.

Из имеющегося в наличии материала нужно вырезать два или более прямоугольных треугольника с катетами одинаковой длины 25-40 см. Особое внимание нужно уделить точности прямого угла, от этого будет зависеть качество сборки изделия. По углам треугольника нужно просверлить отверстия. Диаметр отверстий будет зависеть от размеров простых струбцин. Расстояния от краев отверстий до катетов треугольника должны быть не более 10-15 мм. Вместо отверстий по углам можно на гипотенузе вырезать два треугольных паза, стороны которых будут параллельны листам собираемой конструкции.

Приспособление готово к работе. Треугольник прижимается обычной струбциной к одному из листов, выравнивается по краю. Затем второй обычной струбциной прижимается вторая заготовка под прямым углом. Для надежности желательно использовать два треугольника по краям стыка. При возможности можно использовать еще несколько пар приспособлений и собрать сразу всю конструкцию.

Вернуться к оглавлению

Угловые струбцины для работы с металлом

Схема угловой столярной струбцины.

Описанные выше конструкции можно использовать для работы с металлическими деталями. Поскольку прочность деревянных изделий намного ниже, желательно для работы с металлом изготовить железные струбцины. Промышленные угловые струбцины изготавливаются из алюминия и его сплавов. Возникающие при сварочных работах значительные механические усилия от температурных расширений быстро выводят их из строя. Электрическая дуга также крайне отрицательно воздействует на алюминий. Оптимальный материал для изготовления самодельных угловых струбцин — железо.

Хотя принцип устройства и использования аналогичен, при изготовлении нужно учесть некоторые особенности.

Для изготовления оснований угловой струбцины желательно использовать листовой металл толщиной 8-10 мм. Для фиксирующих элементов — уголок необходимого размера. Чтобы сэкономить место при большом размере уголка, полку прилегающую к основанию, можно немного обрезать. Крепить уголки лучше электросваркой, резьбовое крепление менее надежно.

Для устройства винтового зажима желательно использовать две или три гайки, сваренные между собой. Оптимальным вариантом будет изготовление кронштейна с резьбовым отверстием в центре толщиной 30-40 мм. Крепить его лучше на болтах, чтобы при срыве резьбы можно было заменить.

Для перемещения внутреннего основания следует сделать направляющие. Для этого по биссектрисе нужно вырезать паз шириной 8-10 мм. В верхнем основании просверлить отверстие. В отверстие вставить болт, закрутить снизу гайку с шайбой. Резьба на болте не должна доходить до головки, передвижение оснований друг по другу должно быть свободным.

Головку болта для перемещения верхнего основания также желательно закрепить при помощи кронштейнов на основании.

Для изготовления конструкций в трех плоскостях можно использовать уголки, описанные выше. Изготовить их желательно из металла толщиной 3-4 мм.

Изготовить описанные приспособления довольно просто, материальные затраты небольшие.

Даже при периодическом использовании такие устройства позволят сэкономить время и создать конструкцию хорошего качества.

www.parnikiteplicy.ru

назначение, виды, как изготовить самостоятельно

Для фиксации угла между деталями конструкции удобно пользоваться угловой струбциной для сварки. Польза этого инструмента неоспорима. Струбцина серьезно облегчает задачи изготовления самых разных конструкций, ведь с ней можно обойтись без помощника. Чаще всего применяется она для фиксации под прямым углом, но подходит и для других видов углов. Инструмент применяют сварщики, слесари, столяры и плотники, трудящиеся дома и в своих мастерских. Особенно струбцина помогает при изготовлении мебели, рам, станин из деревянного бруса или профильного металла.

Общая характеристика

Струбцина выручает, когда требуется зафиксировать детали, чтоб дать время высохнуть клею или выполнить сварку. При сборке мебели приспособление поможет собрать элементы без смещений, просверлить в нужном месте отверстия для крепежа. Самодельный инструмент весит немного, но с фиксацией справиться на «отлично». Его проще переносить с места на место, чем обычные строительные тиски. Угловая струбцина для сварки изготавливается из металла.

На зажиме самодельного приспособления есть два упора. Обязательно присутствует блок-зажим, обладающий хорошей подвижностью, благодаря чему он может использоваться для заготовок разного размера. Для высокой жесткости фиксации должны наличествовать винт и рычажный механизм. Для столярного варианта допускается использование бегунка и планки. Но при любой конструкции детали упора должны быть подвижными.

Преимущества инструмента

Из-за дороговизны заводских изделий выгодно сделать струбцину своими руками, но экономия — это не единственное преимущество инструмента. Подобранная под определенные работы калибровка струбцины поможет зафиксировать детали лучше. Если струбцина делается для разовой работы, в изготовлении используются дешевые материалы.

Деревянная струбцина

Такая струбцина подходит для работы с мебелью. Рекомендуется брать дерево одной из следующих пород:

• дуб;
• ясень;
• береза;
• граб;
• бук.

Влажность древесины должна быть не больше 12%.На заготовках не должно быть сучков, неровностей, дефектов. Делаются две пластины по 15 см шириной, 20 см длиной, примерно двухсантиметровой толщины. Еще у двух брусков длина и ширина должна быть до 25 см, а толщина — 2 см. Понадобится крепеж. Для изготовления струбцины угловой для монтажа мебели нужны саморезы и металлические болты. Два самореза длиной 20 см, а еще два — примерно 12 см. Диаметр всех четырех — 5 мм.

Приспособления для работы с деревом изготавливаются так:

• Две длинные рейки кладутся на стол.
• Первая рейка кладется ребром вверх, вторая рейка — наоборот.
• В рейках дрелью просверливаются отверстия для соединения.
• Одна пластина крепится к нижнему брусу.
• Отверстия для крепежа в обеих деталях должны совпадать.
• Вторая пластина крепится параллельно первой с помощью самореза.
• На концах реек просверливаются отверстия, к которым крепятся еще пайки или пластинки, угол между которыми должен быть ровно 90 ° .
• После монтажа проверяется работа приспособления путем закручивания самореза для фиксации уровня зажима пластин.

Приспособление из фанеры

Разовая фиксация, для которой не нужна высокая жесткость успешно выполняется с применением листов фанеры.

Для работы понадобятся куски фанеры 1,5×10×10 см, которые вырезаются лобзиком. Квадраты размечаются путем деления заготовок по диагонали на две части. Намечаются отверстия на расстоянии 20 см от края с расстоянием между ними не меньше 8 см, в противном случае зажимы начнут мешать друг другу. В отмеченных местах просверливаются отверстия Ø40 мм. Три угла опиливаются с целью устранения излишков клея под фиксаторами.

Такая струбцина необходима для сварки. На металлическом оборудовании легче выполнить предварительный монтаж и выровнять детали относительно друг друга. Приспособление состоит из надежного корпуса и подвижного механизма. Данный элемент конструкции обеспечивает фиксацию винтом.

Металлические струбцины для сварки бывают двух- и 3-координатными. На приспособлении могут быть зафиксированы две детали металлической конструкции для дальнейшего соединения. Безопасность труда повышается благодаря встроенным магнитам.

Изготовить струбцину своими руками несложно. Нужно иметь:

• Стальной лист толщиной 10 мм.
• Три гайки.
• Шайбы большого диаметра.
• Трубу с наружной резьбой, соответствующей гайкам.

Из листа стали вырезают полосы 50-сантиметровой длины и 4-сантиметровой ширины. Нужны две такие заготовки. К основной части заготовки приваривают вспомогательную Г-образную. На короткий край плашмя приваривают опорную деталь. Гайки свариваются друг с другом, как и шайбы. К подвижной части гайки располагают ребром, а приваривают так, чтоб вкручиваемый стержень шел параллельно основанию инструмента. Далее части приваривают по внешнему краю, а между ними вставляют полосу струбцины. Потом осуществляется сварка по внутреннему краю, к частям присоединяется подвижная планка. Большие шайбы приваривают на край металлического стержня.

Тип конструкции зависит от нужной прочности фиксации. Зажим изготавливается из разных материалов. Самодельная струбцина пригодится и в домашней мастерской, и в профессиональной деятельности.

tokar.guru

Угловая струбцина для сварки. Швы радуют глаз

Кажущиеся на первый взгляд простые сварочные работы, как правило, нуждаются в достаточно профессиональном и ответственном подходе. Поскольку для выполнения качественных и надёжных работ, понадобятся особые инструменты. Таким инструментом может стать угловая струбцина для сварки, которая даёт возможность проводить сварочные работы гораздо проще и быстрее.







Угловая струбцина является неким универсальным фиксатором, скрепляющим обрабатываемые поверхности при сварке. Такое приспособление крепко сжимает необходимые элементы под определённым углом и тем самым делает процесс сварки и обработки материалов удобнее. Это первое по важности оборудование для любого сварщика, без которого невозможно обойтись, не причинив ущерба производительности и крайнего неудобства в работе. Струбцины могут быть разных размеров и форм. Особенно удобными считаются быстрозажимные варианты. В целом для постоянного осуществления сварочных работ профессионалы рекомендуют иметь набор струбцин разной конфигурации.

Конструкция угловой струбцины для сварки

Зачастую струбцины выпускаются в нескольких модификациях  и предназначены для сварки металлических труб под определённым углом (от 30 до 90 градусов). Могут изготавливаться в разных видах в зависимости от ширины труб, их количества и угла сварки.

Отличительными особенностями любой угловой струбцины являются:

• толщина губки – прижимные губки имеют большую толщину для повышения степени жёсткости соединений. Как результат: сварочный шов не выгибается во время проведения сварки;
• материал изготовления прижимных винтов – в процессе сварки часто происходит разбрызгивание расплавленных частиц металла, которые оседают на близлежащих поверхностях. При попадании на резьбовые части может происходить их спайка и как следствие выход со строя струбцины. Во избежание этого на них устанавливаются медные либо омедненные прижимные винты. Медь, в свою очередь, не даёт прилипать брызгам и увеличивает период эксплуатации сварочного оборудования;
• рабочая поверхность – для работы электродами под необходимыми углами в местах стыковки деталей струбцина увеличивает рабочую зону.

Сама струбцина состоит из подвижного элемента и основной рамы. Подвижная часть обычно оснащается дополнительными специальными зажимами – винтом или рычагом, регулирующими степень сжатия деталей. С помощью подвижного элемента контролируется расстояние между инструментом и губками.

Благодаря максимальной подвижности конструкции устройства струбцина может удерживать материалы разного размера и сечения. А при использовании нескольких угловых устройств можно сформировать любые расположения конструкций для более комфортной и оперативной сварки. В большинстве своём зажимные элементы рассчитаны для сварки материала с максимальным диаметром 390 мм.
Угловая струбцина для сварки имеет Т-образную форму ручки, которая позволяет передавать образующееся при работе зажимное усилие на обрабатываемые детали. А чугунные скобы при проведении сварочных работ способны выдерживать даже самый высокий нагрев.

Выбирая струбцину углового типа необходимо учитывать вид планируемых работ. Так, к примеру, G-струбцины обычно применяются для фиксации заготовок небольшой толщины. При необходимости осуществления монтажа металлических изделий, имеющих большую толщину, стоит воспользоваться угловой струбциной F-формы, оснащённой регулируемым зажимным элементом.

Струбцина может устанавливаться в любых типах помещений в мастерских или гаражах на рабочем столе с ровной поверхностью.

Делаем струбцину своими руками

Большинство моделей имеют стандартный угол крепления в 90 градусов, но выпускаются также устройства с возможностью изменения угла. Стоимость их на рынке на порядок выше, поэтому иногда есть смысл сделать конструкцию своими руками.

Струбцина углового типа довольно проста по своей конструкции и для многих будет несложно собрать её даже в домашних условиях.

Оптимальным материалом при изготовлении самодельной струбцины считается железо.

Для самостоятельного изготовления струбцины необходимо сделать следующее:

1. Создать основание конструкции – для формирования основания устройства желательно использовать листовой металл с толщиной от 8 мм до 10 мм. Фиксирующим элементом послужит уголок нужного размера. Крепление деталей лучше делать с помощью электросварки, поскольку резьбовое крепление будет менее надёжным.
2. Установить зажим – чтобы сделать винтовой зажим рекомендуется использовать 2 или 3 гайки, которые свариваются между собой. При этом лучше изготовить кронштейн с центральным резьбовым отверстием толщиной от 30 мм до 40 мм. Крепиться он с помощью болтов, чтобы в случаях срыва резьбы его можно было бы поменять.

3. Сформировать угол – особое внимание в струбцине углового типа необходимо уделить расположению зажимочных скоб. При сваривании уголки должны идеально подходить один к другому. В этих целях один из уголков приваривается к зажиму, на который потом накладывается второй уголок, прижимается и приваривается к скобе.
4. Проверить движение основания – по боковым поверхностям конструкции необходимо установить направляющие, которые позволят перемещать внутреннее основание струбцины. Для этого вырезается паз с шириной от 8 мм до 10 мм по биссектрисе углового устройства.
5. Просверлить отверстия – с помощью сверла в верхнем основании струбцины, в которое устанавливается болт, закручивающийся гайкой с шайбой. Перемещение оснований по отношению друг к другу должно быть свободным, поэтому лучше, чтобы резьба на болте не доходила до головки. Головка может также крепиться на основании с помощью кронштейна.

Во время эксплуатации такого стандартного варианта струбцины в виду ограничения положения устройства под прямым углом, рано или поздно может возникать вопрос об его узкой направленности в работе. Исправить это можно, разместив в месте ранее неподвижного элемента, разъёмного болтового соединения. В качестве варианта может быть установлен зажимной регулировочный винт, благодаря которому появиться возможность выбора необходимого угла с его последующей фиксацией.

Учитывая, все вышесказанное следует помнить, что для получения профессионального сварочного соединения, необходим  качественный инструмент, позволяющий упрощать работу и не допускать появление не состыковок и подгонов.
