Соединение бруса в углах: виды, способы, плюсы и минусы

Коснёмся вопроса не очевидного, но предельно важного для тех, кто только собирается строить деревянный дом или баню — соединения бруса в углах.

В статье дадим краткий обзор со схемами популярных типов соединения, использующихся сегодня в массовом строителсьве, пройдёмся по преимуществам и недостаткам, а главно — ответим на вопрос, какое брусовое соединение мы считаем лучшим и рекомендуем выбрать клиентам СК Смирнов.

Сразу скажу, что тексты для блога пишет человек, имеющий непосредственное отношение к производству бруса и стройке — поэтому оценочное мнение будет основываться на личном опыте.

Содержание:

• Виды угловых соединений бруса
• Углы без остатка
• Углы с остатком
• Какие методы соединения в углах используют сегодня
• Какой вид узла лучше выбрать?

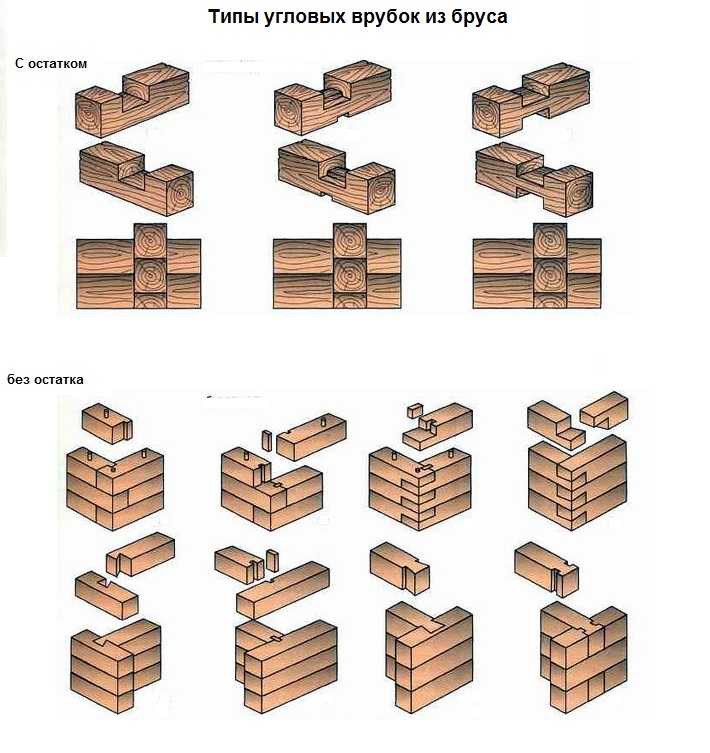

Есть такие типы угловых соединений как «с остатком» и «без остатка». Имеется в виду наличие или отсутствие выступа части брусины за пределы контуры здания.

Соединения без остатка

В плане расхода материала оптимальный вариант именно делать углы без остатка. А зачастую при строительстве маленького дачного дома или бани можно избежать соединения по длине бруса — стандартная брусина имеет длину 6 метров. Плюс вода не затекает в узел, да и обшить сайдингом или вагонкой проще. Но вот сделать так, чтобы угол, собранный без остатка, не продувался, это надо очень хорошо постараться.

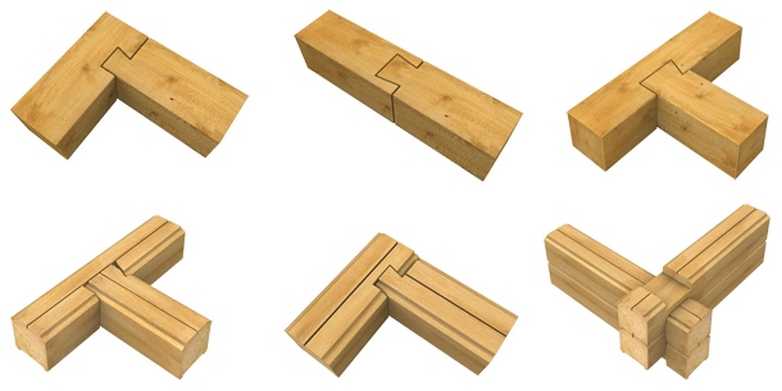

Метод соединения угла	Описание	Преимущества	Недостатки
Соединение встык	Самый простой тип соединения углов из бруса — две брусины стыкуются друг с другом и закрепляются скобой или на гвозди. Некоторые бригады шабашников не запариваются и до сих пор используют этот узел.	Дёшево Сердито (очень)	Дыры в углах Безумные счета за электричество
Коренной шип	Тот самый «тёплый» угол, на котором крупными буквами написано на каждом строительном сайте. Обычно преподносится как невероятное преимущество, однако по факту — моральный минимум каждой бригады собирать срубы в этот самый тёплый угол в коренной шип. Мы его называем — крепкий угол.	Уменьшает смещение брусьев Дёшево Не требует дорогостоящего оборудования	Возникают щели во время усадки Мостики холода
Вставной шип	Часто называется Т-образным узлом и обычно применяется для соединения внутренних стен, но некоторые умельцы не брезгуют поставить такой стык  на угол.	Прост в изготовлении Не требует много времени Дёшево	Возникают щели во время усадки Деформация угла Мостики холода
Вполдерева вставной шип	Усовершенствованная форма тёплого угла, но в современном домостроительстве используется нечасто — слишком сложное производство. Но повсеместно используется при изготовлении мебели.	Вполне надёжен Практически не продувается	Дорого Мало мастеров
Ласточкин хвост (в лапу)	Ласточкин хвост или в лапу — дедовский метод брусового соединения углов в избах. Используется редко, потому что не так прост в изготовлении, как может показаться. О нём подробнее расскажем ниже.	Плотно прижимает брусья друг к другу Не продувается Реально тёплый угол	Дороже обычного Сложен в производстве

Угловые соединения бруса с остатком (в обло)

Классификация соединений, в которых брус, проходя через узел, выходит снаружи. При помощи таких узлов стоят те самые красивые русские избы. Но и расход материала значительно больше — сами выпуски обычно составляют 20-25 см. Да и часто замалчивают то, что в такие углы часто затекает вода, что грозит гниением. Ну и с наружной отделкой сруба с остатком могут возникнуть. . хмм.. определнные проблемы.

Метод соединения угла	Описание	Преимущества	Недостатки
В чашу	Самый простой тип соединения деревянных брусьев — две брусины стыкуются друг с другом и закрепляются скобой или на гвозди. Некоторые бригады шабашников не запариваются и до сих пор используют этот узел.	Дёшево Сердито (очень)	Дыры в углах Безумные счета за электричество
В курдюк	По сути рубка в курдюк — это продвинутая чаша, воторая насаживается на выступающий элемент. Собственно, он и называется курдюком. Технически сложная рубка, но не лишённая достоинств.	Обеспечивает надёжное угловое соединение Не смещается	Мало умельцев Долго
В охряп	На рисунке видно, что рубка в охряп предполагает наличие чаши сверху и снизу. Чтобы такое соединение не продувалось, нужны золотые руки и не малый опыт. Давно не видел этого узла в применении.	Дёшево в изготовлении Лёгко при монтаже	Нужен очень хороший мастер Хороший мастер дорого стоит

Этот список далеко не исчерпывающий. Человечество придумало ещё множество методов соединений углов в домах и банях: в охлоп, в седло, прямая и косая лапа, норвежская и канадские типы ручной рубки… Ну, в общем, в каждой крупной деревне, по-хорошему, строили дома так, как учили деды — везде имелись свои хирости и нюансы, но едва ли это имеет значение для современного массового малоэтажного строительства. Так что ближе к делу.

Вы знаете, по-разному. В зависимости от ценового сегмента, в котором работает компания. Так наши «любимые» пестовские бригады особо не мудрствуют и времени на оттачивание технологий шип-паз не тратят — строят встык: быстро и дёшево. Ну да, заказчик потом замучается щели в два пальца толщиной конопатить, разорится на отоплении и углы в его доме покроются плесенью, но кому какое дело. Хотел дёшево — получил дёшево.

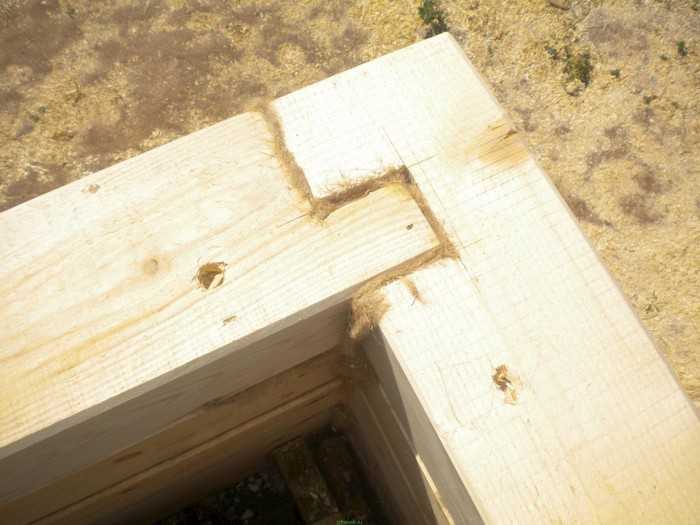

А если хотите наглядную разницу, то вот реальные фото — угол встык во время сборки сруба и через некоторое время после строительства. И это ещё не самый печальный случай:

Считаем, что для строительства дома, даже дачи, этот вариант не подходит. Избегайте бригад, которые будут вас убеждать, мол, «десять лет так строим — никто не жаловался». Поверьте — жаловался каждый первый.

Если говорить о самом популярном угловом соединении, то это, конечно, тёплый угол. Ну, в смысле, строители его преподносят как тёплый. По факту, он не обеспечивает гермитичность угла и не справляется с мостиками холода. Несмотря на утепление, профилированный брус при рубке в «тёплый» угол не получится сделать герметичным. Из-за скошенных фасок профиля получаются сквозные дыры, к сожалению. Те, кто дочитают до конца, увидят видео, где я прямо на кусках бруса показываю, почему получаются дыры.

Но подчеркну — такой вариант, конечно, в тысячу раз лучше, чем простая стыковка (сами его используем, но в сочетании со сверлением):

Те компании, которые работают на более требовательных клиентов, используют более сложные узлы. Например, ласточкин хвост. Мы только начинаем осваивать это направление, но уже можно сказать — да, так строить гораздо сложнее, дольше, накладнее, но и качество не сравнится с более дешевыми методами соединения углов в постройках из бруса. Именно этот угол имеет смысл назвать по-настоящему тёплым.

Секрет ласточкина хвоста в том, что в этом углу наклон спила бруса делается по всем плоскостям — со всех сторон он имсеет форму конуса. Благодаря этому просто под действием силы тяжести брус зажимает сам себя, образуя прочное герметичное соединение.

Один из самых популярных угловых соединений брусовых домов и бань в русском стиле является сборка в чашу. Как уже говорилось выше, этот вариант дороже, чем ласточкин хвост, тёплый угол и встык. Дело в дополнительном расходе материала на выносы и в том, что чашу можно срубить только из сухого или клееного профилированного бруса. Но если вы за ценой не постоите, то имеет смысл присмотреться к такому варианту (на фото наш объект):

А для тех, кто может позволить себе хоромы, рынок предлагает старую добрую ручную канадскую рубку. По сути, это та же чаша, но из мощного бревна сухостойной сосны (например). Тёплый, мощный, красивый и долговечный сруб, который стоит кругленькую сумму денег (на фото тоже наша работа):

Время от времени пишут комментарии с вопросами, мол, «А вы-то какой угол посоветуете?» или «А свой дом как построили бы?». Отвечаю: мой дом построен в стандартный тёплый угол (сухой брус кедра).

Фото на этапе сборки сруба:

На этапе покраски:

По окончанию строительства:

Больше фотографий найдёте в этом фотоотчёте в галерее.

Сейчас прошло уже почти 4 года, как закончилось строительство. В целом я очень доволен состоянием углов, но мне пришлось изрядно попотеть, тобы как следует их законопатить. И если бы я сейчас стоял перед выбором, то, пожалуй, остановился бы на соединение ласточкин хвост. Именно этот вариант я считаю идеальным по соотношению качества и стоимости. Можно было бы ещё рассмотреть «в чашу» — очень нравится, как выглядит. Узел надёжный и прочный, но как защитить его от влаги — не знаю.

В СК Смирнов мы только в 2020 году стали применять эту технологию как дополнительную услугу, и пока очень довольны. Посмотрим, будет ли она пользоваться популярностью у клиентов. Возможно, со временем мы совсем откажемся от тёплого угла в пользу ласточкина хвоста. На фото ниже брус 90х140 — собираем перевозную баню. Но в идеале лучше взять для этого соединения брус 150х150.

Чтобы наглядно показать преимущества и недостатки разных типов соединений углов в домах и банях, прямо на производстве сняли видео, где на кусках бурса демонстрируем и комментируем:

​​​​​​​

Если у вас остались вопросы, пожалуйста, пишите в комментариях — мы ответим на абсолютно каждый.

С уважением,
строительная компания «Смирнов»

Соединения бруса в углах и прямых стенах дома

Соединения бруса в углах и прямых стенах дома требуют прочности и герметичности. На герметичность брусового дома огромное влияние оказывает влажность стройматериала. Если строить дом из бруса естественной влажности, при усушке и усадке сруб будет испытывать значительные внутренние напряжения, что может привести к его деформациям.

Применив пиломатериал, который был просушен до 20%, можно убить в зародыше сразу несколько проблем – щели, трещины, сильную осадку и пр. В идеале – использовать для сруба профилированный или клееный брус из ламелей камерной сушки. Усадка такого сруба будет минимальной.

Второй метод избежать продувания углов – выполнять эти углы особыми, сложными формами соединений.

Углы должны быть прочными. На сруб действуют силы от возможных подвижек грунта, от собственного веса и веса крыши, кровли и снега, а также давление от силы ветра. Углы должны выдерживать все нагрузки, а кроме того, выдерживать деформации от колебаний линейных размеров вследствие дождя, снега и изменений тепло-влажностного режима.

Очень важные плюсы этого вида рубки:

• Продувание с улицы минимальное, даже при сильном ветре и в мороз;
• Высокая надежность. Даже не зафиксированные нагелями, брусья, соединенные в углах одним из видов рубки с остатком, не смещаются даже при умеренных подвижках грунтов основания под действием пучения или сейсмики. Нижние венцы держит вес верхних и плотное соединение углов.

Основные виды рубки с остатком

Способ рубки односторонним замковым пазом

Данный способ одинаково хорош и для квадратного бруса, и для профилированного. Одна сторона бруса выпилена с образованием паза, перпендикулярного оси бруса. Толщина паза равна половине толщины бруса, ширина и длина паза одинаковы. Замок получается, когда этот паз вмещает ½ бруса, расположенного к нему перпендикулярно. Такой венец плотно фиксирован в отношении нижележащего венца одного направления. Дополнительная фиксация нагелями придает углу достаточную прочность.

Рубка двусторонним замковым пазом

Этот вид рубки немного сложнее – выбирать пазы придется и с верхней грани бруса, и с нижней. Пазы в этом случае имеют ту же ширину, что и при способе одностороннего паза и глубину, равную ¼ толщины. Двусторонняя выборка пазов отнимает в два раза больше времени и требует большей точности, но дает неоспоримое преимущество – жесткую фиксацию каждой пары брусьев не по одному, а по двум направлениям. То есть налицо уже пространственная жесткость. Теперь при любых температурных и влажностных колебаниях сдвиг брусьев и венцов относительно друг друга практически невозможен.

Рубка четырехсторонним замковым пазом

Очень сложная рубка, пазы могут быть как симметричны, так и ассиметричны, и выбрать такой сложный паз вручную крайне трудоемко. Обычно такие сложные пазы с идеальной геометрией делают на оборудовании, производящем домокомплекты. Затем на стройке эти комплекты собираются из нумерованных брусьев, как конструкторы Лего.

Сложная и дорогая обработка, но практического улучшения герметичности угла не наблюдается, хотя в теории такой угол должен стать совершенно идеальным.

Основные виды рубки без остатка

Угол без остатка дает экономию по пиломатериалу. Брус целиком находится в плоскости стены, концы не выступают наружу. Но общей экономии не наблюдается, так как эти углы требуют дополнительного утепления и конопатки. По прочности, надежности и защите от продувания данные виды рубки также уступают углам, срубленным с остатком. Конкуренцию может составить только теплый угол, он же коренной шип.

Рубка без остатка позволяет выполнить фасад дома более строгим геометрически, проще выполнять наружную отделку. Вопрос эстетики спорный, и больше относится к стилю.

Без остатка рубят углы как из квадратного бруса, так и из профилированного.

Рубка встык без остатка

Самый простой и быстрый способ для возведения хозпостройки. Никакая дополнительная обработка не требуется, просто укладывают брусья нужных длин шахматкой. Чтобы брусья в венцах и сами венцы не смещались друг относительно друга, при этом способе рубки обязательно применяют крепеж – накладные пластины из оцинкованной стали, стальные скобы или деревянные нагели.

Трудозатраты в данном случае минимальны, плотницкий опыт может отсутствовать полностью. Если делать сруб таким способом из высушенного бруса, можно получить приемлемый результат. Из сырого пиломатериала, как говорят плотники, при любом старании угол будет ходить после усушки. Угол деформируется, а колебания влажности будут способствовать линейным колебаниям, в результате будут появляться продуваемые зазоры.

Рубка встык на шпонках

Шпонка может быть разной формы. Под прямую шпонку потребуется выбирать прямые пазы по торцам и боковым поверхностям соседних брусьев. Под шпонку – ласточкин хвост требуется выбирать довольно сложный паз, с уширениями от середины. Шпонка также имеет сложную форму.

Соединение прямой шпонкой предотвратит смещение брусьев венца в горизонтальной плоскости, но не в вертикальной. По вертикали венцы будут удерживаться только собственным весом и весом вышележащих конструкций. Шпонка в форме ласточкиного хвоста надежно зафиксирует угол и не даст брусьям смещаться по обоим направлениям. Этот способ рубки без остатка дает практически непродуваемый угол.

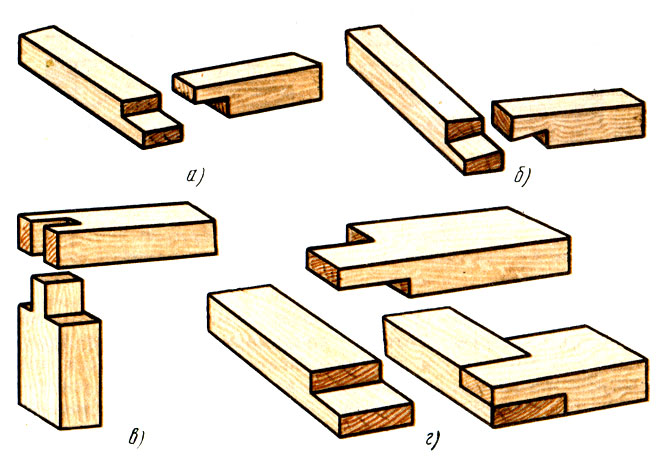

Рубка в полдерева

Тоже несложная рубка. По концам брусьев делают запилы на ½ толщин, получается шип, одинаковый по длине и ширине. Без фиксации нагелями это соединение надежным не будет. После усушки и осадки сруба угол, скорее всего, будет продуваться, и потребует дополнительного утепления. Вторая конопатка срубов после выдержки и осадки делается всегда.

Как и при рубке встык, можно модифицировать этот способ, закрепив углы шпонками. В этом случае брусья смещаться не будут.

Еще улучшить можно способ рубки в полдерева, если стыковать концы в лапу. Лапа имеет более сложную форму – запилы делаются наклонные, клиновидные, точно по размерам. Результат – повышение прочности сруба, брусья фиксированы друг относительно друга в венцах, а вес вышележащих венцов предотвращает смещение нижележащих. Угол выглядит эстетично изнутри и снаружи, фасад дома геометрический, гладкий.

Соединение в теплый угол (в коренной шип)

Считается самым теплым, непродуваемым соединением и одновременно гарантирует фиксацию венцов. Способ не из самых сложных:

Торцы обрезают, оставляя шипы, и длина и ширина которых должна быть ровно 1/3 сечения бруса. Более простой шип имеет форму прямоугольника, сложнее – шип с односторонним уширением. Пазы стыкуемых брусьев выбираются по размерам этих шипов, но без точной подгонки, поскольку пазы нужно законопатить мхом, льняным или джутовым волокном, пенькой или войлоком. Брусья с шипами осаживают сверху на брусья с пазами. Крепление венцов нагелями при данном способе рубки обязательно.

Крепление брусьев нагелями

• Классическая древесина для нагелей – березовая, не имеющая дефектов, сучков и косослоя, а также с параллельным расположением волокон относительно продольной оси.
• Оптимальная длина нагелей равна 0,8 от суммы высоты двух соединяемых венцов. Иногда одним нагелем соединяют не два, а три бруса. Диаметры нагелей от 25 до 35 мм.
• Нагели устанавливают в интервале до 1,5 м, и обязательно с обоих сторон каждого угла. По горизонтальным рядам нагели смещают в шахматном порядке.

Соединения брусьев по длине

Длинные прямые участки стен могут превышать длину пиломатериала. Сращивание бруса по длине делается в одной плоскости. Требования к соединениям те же, что и для углов – прочность и герметичность.

Самый простой способ состыковать брус по длине – соединение на прямоугольных шпонках. Венцы будут надежно зафиксированы в поперечном направлении, продуваться такой стык не будет. Шпонка вырезается чуть меньше паза, чтобы оставить зазоры для конопатки. Уплотняют пазы под шпонку мхом, джутовым и льняным волокном и др. материалом.

Сложнее и эффективнее способ стыковки брусьев коренным шипом. Прямое сращивание технологически немного проще углового, но так же требует точности. Зазоры между пазом и шипом в несколько мм должны быть, чтобы проложить их конопаткой.

Самый сложный, затратный по материалу и труду, и одновременно лучший по результату вид сращивания по прямой – стыковка косым замком. Размеры должны быть точные, подгонка близкая к идеальной. Конфигурация замка непростая. В итоге – два бруса имеют в соединении два полностью перекрытых сечения, что дает стыку прочность, а хитрая форма косого замка делает невозможным появление зазора даже при значительной усадке.

Типы соединений стальных балок и их детали

🕑 Время чтения: 1 минута

В конструкциях используются различные типы соединений стальных балок. Соединения стальных балок подразделяются на две группы, а именно каркасные и сидячие соединения. В соединениях рамных стальных балок балка соединяется с опорным стальным элементом через фитинги, тогда как в случае соединений с опорой балка располагается на опоре, как и в случае, когда балка размещается на каменных стенах. В этой статье обсуждаются различные типы соединений стальных балок.

Рис.1: Различные типы стальных пучков с пучком.

Соединение стальной балки с болтовым креплением

Соединение стальной балки с опорой на болтах

Соединение стальной балки с сварным каркасом

Соединение стальной балки со сварным седлом

Торцевая пластина Соединение стальной балки

Соединения балок из специальной стали

Каталожные номера:

Ниже приведены различные типы соединений балок:

• Болтовые соединения
• Резьбовые соединения
• Сварные рамные соединения
• Сварные соединения седла
• Соединения торцевой пластины
• Специальные соединения
• Простые, жесткие и полужесткие соединения

Соединения стальных балок с болтовым креплением

В этом типе соединения стальные балки соединяются с опорными элементами, будь то стальные балки или колонны с углом соединения стенок, как показано на рисунке 3.

Рис. 3: Болтовое соединение стальной балки

Обычно соединение проектируется с учетом нагрузок на конце балки. При проектировании соединения необходимо учитывать прочность, тип и размер крепежных элементов, а также прочность основных материалов. Минимальная длина соединительного уголка должна быть не менее половины ширины стенки балки в свету. Эта мера предназначена для обеспечения достаточной жесткости и стабильности. Существуют различные стандартные размеры болтовых рамных соединений, а также их пропускная способность, предусмотренная кодами. Целью такого стандартизированного соединения является увеличение скорости проектирования. Рекомендуется использовать минимальное соединение, достаточное для того, чтобы выдержать приложенную нагрузку, чтобы сделать конструкцию максимально экономичной.

Стальная балка с болтовым соединением

Существует два основных типа болтовых посадочных соединений, включая неусиленные болтовые посадочные соединения и усиленные болтовые посадочные соединения, как показано на Рисунке 4 и Рисунке 5.

Рис. 4: Неподкрепленное болтовое соединение седла

Рис. 5: Жесткое болтовое соединение седла

4 Если реакции на концах балки велики, то рекомендуется рассмотреть усиленные соединения седла, поскольку они имеют достаточную способность противостоять большим усилиям, в то время как способность неусиленного соединения седла ограничена из-за ограниченной способности изгиба опорного уголка, который заедает. выходит горизонтально. Самым выдающимся преимуществом соединения сиденья является то, что балка может быть изготовлена ​​экономично, а сиденье обеспечивает немедленную поддержку во время монтажа. Функция верхнего уголка, используемого в соединении сиденья, состоит в том, чтобы предотвратить случайное вращение балки. Стоит отметить, что данный вид подключения не требует значительной технологической детализации. Болтовые соединения желательны с экологической точки зрения, поскольку конструкцию можно демонтировать, а элементы можно использовать в других проектах.

Кроме того, болтовые соединения могут быть легко установлены.

Соединение стальной балки со сварным каркасом

Как и два других типа балочных соединений, сварные рамные соединения различных размеров с их грузоподъемностью доступны и предоставляются кодами. Сварной шов соединения подвергается прямому сдвиговому напряжению и напряжению, вызванному нагрузками на балку, влияющими на рисунок сварного шва. Поэтому эти напряжения необходимо учитывать. Очевидно, что часть сварочных работ выполняется в сложных условиях, поскольку трудно добиться высокого качества сварки из-за движений стальных элементов, вызванных ветром или другими факторами.

Сварные соединения стальных балок

Оно похоже на болтовое посадочное соединение, но для крепления используется сварка, а не болты. Нагрузки на балку эксцентрично воздействуют на рисунок сварного шва и создают напряжение. Таким образом, как и сварные рамные соединения, такие напряжения необходимо учитывать.

Типы сварных соединений седла включают неусиленное седло и усиленное седло. Первый используется в случае малых приложенных нагрузок, тогда как последний подходит в случае больших нагрузок. Рекомендуется использовать болты для соединения нижней полки балки с седлом. Эти болты можно снять или оставить на месте после завершения процесса сварки. Сварное соединение нежелательно с точки зрения окружающей среды и рабочих. Это связано с тем, что такое соединение не может быть легко демонтировано или возведено.

Соединение стальной балки торцевой пластины

Этот тип соединения стал возможен благодаря использованию сварочного искусства. Торцевая пластина соединена со стенкой балки посредством сварного шва, поскольку ее мощность и размер определяются способностью к сдвигу стенки балки, примыкающей к сварному шву. Нагрузка, приложенная к соединению на конце стержня, не имеет эксцентриситета. Существуют различные типы соединений торцевых пластин, включая гибкие, полужесткие и жесткие соединения торцевых пластин.

Следует знать, что изготовление и раскрой следует проводить с особой тщательностью, чтобы избежать ошибок. Например, обрезка балок по длине должна быть максимально точной. Наконец, соединения с торцевыми пластинами не подходят для высоких стальных конструкций.

Соединения балок из специальной стали

Этот тип соединений используется в случае, когда расположение конструктивного элемента таково, что стандартные соединения не могут быть использованы. Например, углы пересечения могут отличаться в определенной степени, а также когда центры балок смещены от центров колонн. Примеры специальных соединений включают рамку с изогнутой пластиной, одинарную стеновую пластину, одностороннюю рамку, уравновешенную пластину стенки и соединение типа Z. Способность соединений передавать моменты на колонны зависит от степени жесткости соединений. Чем выше степень жесткости соединения балок, тем больше возможность передачи моментов на колонны. Если соединение предназначено для передачи моментов, то оно должно выдерживать поперечные усилия от балки и передавать моменты на колонны.

Подробнее: Какие существуют типы каркасных систем из конструкционной стали? Типы систем перекрытий для строительства многоэтажных стальных конструкций Строительство фундаментов, колонн, балок и перекрытий стальных каркасных конструкций

Свойства конструкционной стали для проектирования и строительства стальных конструкций

Каталожные номера:

05

Д. Г. Браун, Д. С. Айлес, Э. Яндзио. Конструкция стального здания: каркасы средней высоты со связями: в соответствии с Еврокодами и Национальными приложениями Великобритании. Институт стальных конструкций. Беркшир, с. 72-75. 2009 г.. (стр. 365).

Фредерик С. Мерритт, Джонатан Т. Рикеттс. Справочник по проектированию и строительству зданий. 6-й. изд. Нью-Йорк: McGraw-Hill, 2001.

.

Стальной каркас. 2016. По состоянию на 28 октября 2017 г.

Соединения стоек и балок — деревянная рама HQ

Главная » Детали конструкции деревянного каркаса » Соединения стоек и балок

Соединения стоек и балок, соединения деревянных рам / 1 Комментарий

Одна из многих уловок в торговле деревянными каркасами, угловое соединение деревянной рамы со шлицами и шипом является отличным решением проблемы соединения нескольких бревен в одной точке.

Соединения стоек и балок, столярные изделия между балками / 4 комментария

Ищете способ сократить время, затрачиваемое на вырезание коленного бандажа, или, возможно, у вас нет инструментов, чтобы вырезать все эти пазы для шипов? Как бы вы хотели вариант, который упрощает резку, но при этом дает вам прочность и внешний вид традиционных столярных изделий с врезным и шиповым соединением?

Соединения стоек и балок, деревянные каркасные столярные изделия / 4 комментария

Столярные изделия требуют некоторого размышления, когда у вас есть две балки, соединяющиеся на одной стойке. Цель состоит в том, чтобы создать прочное соединение и избежать удаления слишком большого количества древесины с пиломатериала. Одним из решений является угловое соединение с помощью бочкообразных болтов.

Соединения стоек и балок, столярные изделия для крыш, столярные изделия из деревянного каркаса / 8 комментариев

Стропила вставлены в стойку шкворня. В этом примере в стойку врезан корпус диаметром 1 дюйм, и нагрузка на крышу воспринимается несущей поверхностью корпуса.

В верхнюю часть стропила врезаются втулки под цельнорезной стержень и крепятся к стойке

.

Соединения стоек и балок, кровельные столярные изделия, соединения деревянного каркаса / 2 комментария

В этом примере столярных изделий мы подробно описываем два варианта этого шарфа с двойным шипом. В первом используется клин из твердой древесины для соединения двух частей, а в другом используются штифты. Если вы хотите или нуждаетесь в лучшем […]

Соединения стоек и балок, соединения стали с деревом / 10 комментариев

1. Первый вариант крепления к балке Использование бочкообразных болтов — отличный способ снять напряжение с соединения, а также он популярен при строительстве столбов и балок. Легко устанавливать и сверлить отверстия в …

Бочковые болты Подробнее »

Соединения стоек и балок, соединения стали с деревом, соединения деревянных рам / 2 комментария

При проектировании рамы общее правило заключается в том, чтобы стараться не допускать столкновения слишком большого количества бревен в одной точке.
