Создание пилорамы в домашних условиях своими руками

Когда необходимо обработать большое количество досок и древесины, то лучше всего использовать пилораму, изготовленную своими руками. Многие считают, что лучше всего приобрести готовый агрегат, но и сделать самостоятельно его не составит большого труда. Главное – это определиться с тем, каким будет объем предстоящей работы, а также с древесиной, после чего необходимо выбрать тип пилорамы для успешного выполнения поставленной задачи.

Собирая агрегат своими руками, особое внимание следует уделить вопросам безопасности, потому что такое устройство считается объектом повышенного риска. Изготовление различных видов пилорам представлено далее на видео.

Принцип работы пилорамы

Объяснить, как работает пилорама, можно на примере катушек с нитками. Такое устройство напоминает вращение двух катушек с натянутой между ними нитью. Именно она выступает в качестве пилы, а расстояние между катушками будет оптимальным размером бревна.

Пилорама своими руками позволяет:

• подгонять бревна под одну форму и размер;
• распиливать бревна по конкретной схеме после того, как будет настроено оборудование;
• после распиловки часто образуются небольшие дефекты, устранить которые нельзя, поэтому дерево приходится обрабатывать вручную.

Работа пилорамы осуществляется следующим образом: на платформе закрепляют бревно, которое остается неподвижным, а в это время мобильная тележка приходит в движение и распиливает дерево. Пила должна находиться в горизонтальном положении.

Чтобы в результате получить доски необходимого размера, изначально оператор задает нужные параметры. Пильная лента выступает в качестве пилы, и она должна быть хорошо натянута.

Как изготовить пилорамы своими руками

Самыми распространенными видами пилорам считаются угловые, ленточные и цепные, а также устройства, собранные при помощи бензопилы.

Ленточная пилорама

Собрать пилораму ленточного типа своими руками в домашних условиях довольно сложно. Объясняется это тем, что трудно достичь максимальную слаженность всех ее составных элементов в процессе работы. Кроме этого, потребуются необходимые комплектующие и специальные инструменты, но, главное, чтобы под рукой находились нужные чертежи. Работать готовая конструкция должна с материалом, вес которого составляет около трехсот килограмм. Помимо этого, необходимо отладить регулировку нарезной толщины и соблюдать технику безопасности.

Сборка пилорамы своими руками осуществляется на площадке необходимого размера, которую следует подготовить заранее. Для устройства будут нужны специальные колеса и ленточные пилы. Затем, в соответствии с чертежами, собирают каркас будущего агрегата. Работа над каркасом начинается с изготовления специальных рельс. Для этого можно подобрать уголок и установить вверх одной из сторон. Затем устанавливают колеса, соблюдая предельную прочность.

Между двумя уголками, выставленными параллельно, делают шпалы из профильной трубы, которые призваны обеспечить их надежное скрепление друг с другом. К этой профильной трубе приваривают крепеж для бревен, свободно передвигающегося во всех направлениях. Затем, согласно чертежу, собирают тележку и крепят к ней колеса.

В завершение осуществляется монтаж электродвигателя, соединенного через специальный шкив с рабочим механизмом устройства.

Цепная пилорама

Принцип работы такой самоделки напоминает ленточную пилораму, с той лишь разницей, что в ней используется цепная пила. Конструкция такого устройства намного проще и имеет меньшие размеры, а это значит, что изготовить ее своими руками гораздо легче. Цепную пилораму устанавливают на ровной площадке таким образом, чтобы к ней удобно было подойти с любой стороны.

Сборка цепного устройства начинается с того, что изготавливают каркас из металлического профиля. Собрав основную часть, проделывают несколько технологических отверстий, соблюдая при этом предельную точность. Количество отверстий зависит от длины шага. Затем начинают собирать стойки и устанавливают на них станину, после чего делают дополнительные ребра жесткости. Таким образом получается основа цепной конструкции.

Кроме этого, необходимо для пилорамы собрать подвижную тележку своими руками. Для этого подготавливают основу и крепят к ней упор, прокладки, зажимные пластины и крепления под электродвигатель.

Затем тележку монтируют к каркасу, закрепляют двигатель с пилой, натягивают цепь и все, цепная пилорама своими руками готова.

Угловая или дисковая пилорама

Если есть необходимость в радикальном распиле досок, то лучше всего для этого использовать угловую или дисковую конструкцию.

Угловая пилорама имеет очень много функций и используется для больших объемов работ. Такую конструкцию лучше всего изготавливать своими руками, потому что готовое оборудование стоит очень дорого. Чтобы собрать ее, следует воспользоваться соответствующими чертежами, а перед началом работ нужно приобрести все необходимые узлы и комплектующие.

Вначале собирается каркас из металлических труб и направляющие высокой прочности. Все стыки скрепляются сваркой. В качестве направляющих лучше всего использовать рельсы. Затем собирается каретка. Во время сборки особое внимание следует обращать на точность всех размеров, которые указаны в чертеже.

В угловую или дисковую пилораму устанавливают бензиновый двигатель большой мощности, что эффективно сказывается на процессе распилки древесины. Монтаж двигателя осуществляется на каркас конструкции и соединяется с рабочими элементами через специальные отверстия. Чаще всего на такие пилорамы устанавливают цепную передачу, но в некоторых случаях это приводит к перегреву самого привода. Во время сборки привода необходимо обратить должное внимание технике безопасности и исключить возможный риск в процессе его эксплуатации.

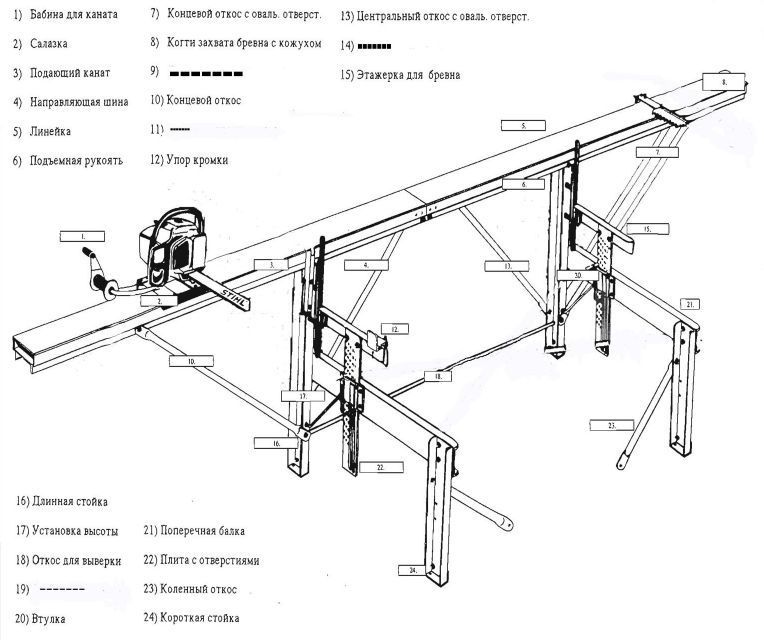

Пилорама из бензопилы

В бытовых условиях чаще всего не требуется такая большая пилорама, поэтому оптимальным решением в этом случае будет считаться мини-станок, который также можно изготовить своими руками. Существует несколько видов мини-пилорам, они имеют небольшие размеры и в случае необходимости их легко переместить на другое место. Такое устройство изготавливается при помощи бензопилы, выступающей в качестве основного элемента.

Чтобы изготовить мини-пилораму из бензопилы своими руками, потребуется:

Работа начинается со сборки каркаса, на котором необходимо просверлить несколько технологических отверстий. Затем устанавливают стяжки из металлической трубы. Их крепление осуществляется крепежными болтами в заранее просверленные отверстия. Во время монтажа обязательно следует контролировать углы между элементами: они обязательно должны быть прямыми.

Для усиления каркаса монтируют несколько ребер жесткости. Затем осуществляют сборку подвижной тележки из стальной плиты. В нижней части этой плиты приваривают два уголка, после чего ее ставят на подшипники или ролики. К верхней части подвижной тележки приваривают два уголка, предназначенные под крепление бензопилы.

В завершение осуществляют монтаж специальной конструкции под крепление обрабатываемых бревен.

Пилорама своими руками видео.

Необходимые советы и рекомендации

Так как пилорама считается довольно опасным агрегатом внушительных размеров, то перед ее сборкой своими руками необходимо тщательно продумать, в каком месте она будет эксплуатироваться. Для этого хорошо подойдет:

• сарай;
• гараж;
• обыкновенное подсобное помещение с бетонным основанием.

Такое место должно хорошо проветриваться, быть просторным и иметь достаточное освещение. Место для этого устройства можно найти и на улице, но для него обязательно оборудуют навес.

Если у пилорамы присутствует электрический двигатель, то нужно тщательно отнестись к монтажу проводки и установке необходимых переключателей и автоматов. Если рядом с местом работы находится склад для готовых досок, то это значительно облегчает весь процесс.

Собирая агрегат своими руками, особое внимание необходимо уделить его режущим и подвижным частям, которые считаются самыми опасными элементами. Вообще, следует соблюдать меры безопасности при эксплуатации устройства.

После сборки пилорамы и перед началом работ обязательно проверяют все крепления и составные узлы, а также устойчивость конструкции. Первый запуск устройства выполняется после соблюдения всех необходимых рекомендаций.

Таким образом, изготовить пилораму своими руками – дело несложное. Эти устройства бывают разных видов и процесс их сборки представлено на видео. Также обязательно следует воспользоваться чертежами, чтобы ни в чем не ошибиться. Эксплуатируя пилораму, необходимо соблюдают технику безопасности, потому что это довольно опасное устройство.

голоса

Рейтинг статьи

Оценка статьи:

Загрузка…

Adblock
detector

Пилорама дисковая угловая поворотная

06. 11.2019

Дисковые пилорамы

Древесину можно назвать одним из самых распространенных строительных материалов, которые используются при частном строительстве. Это связано с тем, что этот природный материал имеет исключительные эксплуатационные характеристики, к примеру, высокая обрабатываемость, а также относительно невысокая стоимость. Для обработки может использоваться различное оборудование, к примеру, угловая дисковая пилорама. Рассмотрим все особенности подобного оборудования, критерии выбора и многую другую информацию.

Предназначение

Для начала рассмотрим предназначение рассматриваемого оборудования. Пилорама дисковая – устройство, которое необходимо для продольного распиливания круглых бревен, а также других пиломатериалов. Характеристики рассматриваемого оборудования позволяют провести изменение линейных размеров пиломатериалов, их геометрическую форму. Однако качества дисковой пилорамы не позволяют выполнять работу по обработке поверхности – только деление изначальной заготовки на отдельные части.

Конструкционные особенности

Существует достаточно важно ключевых моментов конструкции дисковой пилорамы, к которым отнесем нижеприведенные моменты:

1. В системе есть двигатель, который приводит в движение режущий инструмент. Отметим тот факт, что есть и бензиновая дисковая пилорама – в движение режущий инструмент приводит ДВГ.
2. Очень редко установленный электродвигатель напрямую связан с режущим инструментом. Для того чтобы защитить конструкцию от скачков нагрузки, вибрации и других негативных воздействий используется ременной или иной привод. Он становится связующим элементов между исполнительным органом и источником энергии.
3. Неотъемлемой частью конструкции можно назвать раму. Именно она становится связующим элементом всех агрегатов. Производство пиломатериалов проводится с учетом того, какой длинны и массы будет заготовка. Рама может иметь различную длину и конструкцию, что зависит от расположения основных элементов, а также того, какими характеристики свойственны дисковой пилораме.

1. Сам режущий инструмент, который выступает дисковая пилорама различного диаметра. При изготовлении могут использоваться различные материалы, к примеру, высокопрочная инструментальная сталь. Распиловка огромного количества материалов приводит к быстрой потере остроты режущей кромки. Провести заточку достаточно сложно, на режущих кромках могут находится твердосплавные пластины, которые на протяжении длительного времени остаются в первоначальном состоянии.
2. Механизм подачи заготовки. В качестве заготовки при использовании дисковой пилы могут выступать бревна больших размеров и массы. Подавать их в зону резания довольно сложно, для чего устанавливают специальный механизм подачи. Как правило, подача осуществляется при помощи роликов.
3. Также некоторые модели дисковой пилорамы имеют поворотный механизм. Он необходим для того, чтобы изменять положение пилы для продольного или поперечного реза.

Самодельная угловая пилорама

Чаще всего используется горизонтальная дисковая пилорама. Она имеет достаточно простую конструкцию, а также невысокую стоимость. Бытовой вариант исполнения имеет относительно небольшие размеры, может устанавливаться без крепления к основанию. Мини пилорама также имеет невысокую стоимость. В последнее время в быту устанавливается исключительно минипилорама, так как она проста в использовании, подходит для решения большинства задач.

Схема распиловки бревна

Основные технические характеристики

Во многом технические характеристики определяют возможность использования оборудования для создания пиломатериалов. При выборе дисковой пилорамы следует обратить внимание на нижеприведенные моменты:

1. Показатель максимального диаметра обрабатываемого бревна. Станок имеет ограничение по тому, какой может быть диаметр бревна. Если рассматривается вертикальная дисковая пилорама, то ограничением становится высота стоек. Горизонтальный вариант исполнения имеет ограничение по применению, которое заключается в диаметре используемой пилы и мощности установленного электродвигателя.
2. Максимальная длина подаваемой заготовки определена тем, какие габаритные размеры имеет установленный стол. Бревна не будут подаваться правильно в случае, если большая часть будет находится в свободном весе.
3. Максимальный диаметр используемого диска для резания. Также следует учитывать посадочный диаметр, который зачастую стандартный, но могут быть и отклонения по этому показателю.
4. Частота оборотов установленного электродвигателя. В некоторых случаях этот показатель регулируемый. Регулировка может проходить при помощи привода. В последнее время дисковые пилорамы углового пиления комплектуются электродвигателями, которые имеют функцию изменения частоты оборотов выходного вала.

1. Толщина пропила определяет то, сколько отходов будет при распиле бревен. Тип используемого диска определяет толщину распила.
2. Наличие автоматизированной системы управления процессом. Существует огромное количество различных станков, некоторые имеют конструкцию, которая предусматривает ручную подачу заготовок, а также режущего инструмента. Также у некоторых моделей есть автоматическая подача заготовки.
3. Мощность установленного электродвигателя. Производительность дисковой пилорамы зависит от того, какую мощность имеет установленный двигатель: слишком большая, то будут большие расходы на электричестве, малая – станок не будет справляться с поставленными задачами. Кроме того, следует учитывать тот момент, к какой сети может подключаться дисковая пилорама. Ранее можно было приобрести модели, которые питаются от 380 В, но в последнее время все большей популярностью стали пользоваться варианты исполнения, питание которых проходит от сети 220 В. Для того, чтобы подсчитать расходы при использовании станка, нужно рассматривать потребительскую мощность.
4. Габаритные размеры и вес также можно назвать важными характеристиками конструкции.

В заключение отметим, что дисковая углоповоротная пилорама – довольно популярный вариант исполнения рассматриваемого оборудования, который можно приобрести по доступной цене при необходимости.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите

Ctrl+Enter.

Источник: stankiexpert.ru

Угловая пилорама

Сегодня лесопильное производство не возможно без использования ленточной или дисковой пилорамы, которые имеют высокие технические характеристики и запас производительности. Снижение расходов и производство высококачественных продуктов – основные цели, которых нужно достичь во время выбора лесопильных пилорам. В этой статье мы расскажем о том, что такое угловая пилорама.

Угловая дисковая пилорама

Такое устройство отличается наличием двух пил, которые расположены под углом 90 гр. друг к другу. Распил происходит в обе стороны. Один проход дает одну обрезную доску. Угловое пиление немного отличается по принципу работы от обычного дискового пиления. Угловая пилорама дает возможность осуществлять пиление без поворота бревна. Эти пилорамы можно назвать наиболее экономичными, потому что выход готовых пиломатериалов достигает 60 – 80%. Стоимость дисковой пилорамы во многом зависит от ее функциональности, производительности и дополнительных параметров.

Устройство для осуществления углового распила незаменимо в лесопильном производстве. Продольная распиловка круглых заготовок и их изготовление с конкретными геометрическими параметрами на угловой пилораме, в сравнении с обычными методами распила древесины, осуществляется благодаря ряду отличительных характеристик. Такой аппарат легко заменяет сразу несколько станков.

Пиломатериалы различного сечения и габаритов на угловой дисковой пилораме можно изготавливать в результате независимого перемещения вертикального и горизонтального пильных суппортов. При этом не затрачивается время на переворот или переустановку заготовки.

Вследствие того, что продольная распиловка происходит без холостого хода в обе стороны, конечные пиломатериалы отличаются исключительным качеством пиленой поверхности. Радиальные и тангенциальные пиломатериалы на таком устройстве имеют максимальный выход.

Существуют еще и однопильные устройства. В таких машинах распил происходит при помощи одного диска, который устанавливается на поворотном механизме в обе стороны. Холостой ход отсутствует. Движение пильного диска начинается в горизонтальном положении. При движении вперед осуществляется горизонтальный рез по длине бревна. В конце бревна пила одним движением разворачивается в вертикальное положение. При обратном ходу каретки надрезанная часть отсекается вертикальным резанием. После диск снова поворачивается в горизонтальное положение и повторяется цикл резки. На этой пилораме осуществляется быстрый раскрой заготовки с получением обрезного пиломатериала необходимого сечения.

На один цикл пиления: ход вперед, поворот пилы, ход назад для шестиметровой заготовки тратится 1 минута.

Комплектация и особенности работы

При помощи угловой пилорамы можно создать:

• обрезной пиломатериал, в том числе радиальный
• различные заготовки для погонажной продукции
• многослойный брус
• паркет
• индивидуальную карту раскроя бревен с выбраковкой отходов.

Угловая поворотная пилорама поможет добиться высокой точности в сравнении с ленточной пилорамой. Конструкция угловой дисковой машины гарантирует оптимальное решение схемы раскроя заготовки, рациональный выход обрезных материалов и исключает холостой ход.

Преимущества перед ленточными пилорамами:

• высокий уровень надежности
• получение качественной обрезной доски с наименьшим объемом отходов
• бревно распиливается на одной установке, отпадает необходимость кантования и переворота
• благодаря высокому качеству заточки дисков обеспечивается высокая чистота обработки.

Контроль за процессом распила, состоянием оснащения реализует оператор, находящийся в специальной подвижной кабине. Бревна фиксируются при помощи надежных зажимов, прочно удерживающих заготовку.

Чаще всего приводы таких пилорам оснащены двигателями с управляемой частотой вращения при помощи частотного преобразователя для того, чтобы определить угловую скорость рабочей силовой установки и управления автоматически скоростью подачи пильного шпинделя. Вследствие этого получается самое подходящее соотношение скорости пиления, учитывая твердость лесоматериалов и выбора дисковой пилы.

Угловые пилорамы, видео

Угловая пилорама своими руками

Угловая дисковая пилорама, чертежи самостоятельного изготовления которой в большом количестве присутствуют в интернете, является незаменимым устройством для тех, кто хочет заняться стройкой дома или связать свою жизнь с деревообработкой.

Покупка угловой пилорамы – дело затратное.

Поэтому для личных нужд целесообразнее изготовить ее собственноручно, особенно учитывая, что чертеж угловой пилорамы не сложно найти на специализированных сайтах. Однако можно и самостоятельно составить такой чертеж, спроектировать устройство и собрать конструкцию.

Важные этапы сборки самодельной дисковой пилорамы:

• нужно создать прочный металлический каркас, например, из любых металлических труб или направляющих
• чтобы трубы были соединены самым надежным образом их лучше сварить
• в качестве направляющих специалисты советуют использовать качественные рельсы без внешних изъянов, в противном случае колеса каретки будут все время соскакивать и застревать
• каретка может быть собрана из металлических деталей
• во время создания пилорамы обязательно обратите внимание на то, что геометрическая форма каркаса с вмонтированными роликами или колесами, должна полностью соответствовать дистанции между готовыми рельсами. Таким образом, каретка будет двигаться плавно и свободно
• в качестве мотора можно использовать любой бензиновый двигатель. Силовой агрегат должен иметь высокую мощность
• во избежание вероятности перегрева мотора, стоит цепную передачу заменить на более надежный и долговечный аналог. После этого станок станет безопаснее и увеличится период его эксплуатации.

Источник: wood-prom.ru

Угловые поворотные пилорамы

Угловые однодисковые пилорамы (пдпу 550 и 600) с поворотным пильным механизмом. Бензиновая дисковая пилорама. Однодисковые радиальные пилорамы.

Технические характеристики пилорам ПДПУ:

Параметры	ПДПУ-550	ПДПУ-600
Диаметр обрабатываемого бревна, мм	до 800
Длина обрабатываемого бревна, мм	до 6000
Диаметр пильного диска, мм	550	600
Мощность двигателя пилы, кВт	11	15
Мощность привода поворотного узла, кВт	0,55
Мощность двигателя вертикального перемещения каретки, кВт	0,37
Максимальные размеры получаемого бруса, мм	180х180	200х200
Производительность обрезного пиломатериала, м3 /смену	до 5
Выход пиломатериала, %	до 74
Габаритные размеры станка, мм:
Длина, мм	1850
Ширина, мм	1800
Высота, мм	1750
Длина рельсового пути, мм	10500
Масса станка в сборе, кг	950	1150

Дисковая пилорама угловая поворотная ПДПУ, видео:

Угловая поворотная пила ПДПУ, производства ЭНЕРГОТЕХ (Алтай 3), является наиболее доступным и универсальным станком для производства пиломатериала. Мы предлагаем Вам две модели собственного производства ПДПУ-550 и ПДПУ-600, оснащенные основным электроприводом 11 и 15 кВт, соответственно.

Угловая схема пиления, применяемая на данном станке, позволяет получить обрезной пиломатериал за один проход без кантования бревна. Также есть возможность выпиливания необрезной доски за несколько проходов.

Дисковая поворотная пилорама ПДПУ представляет собой портал, на котором смонтирована пильная каретка. Положение пилы в вертикальной плоскости, устанавливается при помощи цепной передачи, электроприводом. Горизонтальная координата, устанавливается оператором вручную. Вы можете заказать пилораму с приводом горизонтального перемещения, при этом цена измениться не значительно.

Бревно закрепляется на рельсовом пути, по которому перемещается портал пилорамы, производя распиловку. Угловая поворотная пила производит пропил в горизонтальной и в вертикальной плоскости, поочередно, поворачиваясь на угол 90 градусов. Распиловка производится в обе стороны, без холостого хода пилорамы. Движение портала осуществляется оператором вручную, возможна установка привода подачи, в качестве дополнительной опции.

Поворот пилы производится автоматически, при помощи привода. Данная опция уже включена в базовую комплектацию пилорамы Алтай 3. Данная функция обеспечивает повышенную безопасность оператора, в сравнении с пилорамами с ручным поворотом пильного диска.

Дисковая поворотная пилорама ПДПУ, является самым распространенным экземпляром из серии круглопильных станов и деревообрабатывающего оборудования. Угловая поворотная пила имеет твердосплавные напайки и подрезные ножи, для получения идеальной поверхности пиломатериала. Цикличность заточки такой пилы составляет порядка 2-3 смен работы пилорамы. Пилорама ПДПУ широко применяется для распиловки бревен достаточно крупного диаметра до 800 мм. Длина обрабатываемого бревна может достигать 6 м. Максимально сечение бруса выпиливаемого за один проход 180*180, либо 200*200 в зависимости от модели.

Угловая технология используемая на данной пилораме давно является одной из самых популярных в лесопилении, при производстве обрезного пиломатериала.

Основные преимущества станка:
— высокое качество пиломатериала, отсутствие волны в пропиле;
— доступная цена;
— быстрая окупаемость;
— минимальное число расходных материалов;
Дисковая поворотная пилорама ПДПУ транспортируется в автомобиль Газель. Вы можете приехать на Алтай и приобрести данное оборудование на нашем заводе. Также мы можем сделать доставку в любой регион России и зарубежья.

Дисковая поворотная пилорама работает от сети 380 В, однако вы можете заказать данную модель с бензиновым двигателем Хонда, либо Лифан. Это позволит эксплуатировать станок непосредственно на деляне. Подробная информация уточняйте у менеджеров завода.

Купить пилораму Вы можете у нас на сайте или у наших дилеров в Москве, Санкт-Петербурге, Екатеринбурге, Красноярске, Уфе и многих других городах России и СНГ.

ВНИМАНИЕ ! Некоторое время назад, на рынке появились недобросовестные конкуренты, разработавшие похожие пилорамы и решившие воспользоваться успехом уже известной марки ПДПУ изначально используемой заводом ЭНЕРГОТЕХ для своих дисковых пилорам. Остерегайтесь подделок.

Источник: www.enerteh.ru

Разделы описания станка (нажмите на название раздела чтобы перейти в него):

Общее описание | Фотографии | Видео | Комплектация, цены , заказ | Задать вопрос!

Назначение станка

Универсальность. Широкая номенклатура изделий — на одном станке.

Дисковая пилорама угловая с поворотным диском «Север 550» является недорогой дисковой пилорамой, предназначенной для использования, в основном, на небольших деревообрабатывающих предприятиях. Конструкция пилорамы позволяет распиливать бревна большого диаметра и гибко менять схему распила. На этой дисковой пилораме можно пилить брус и доску высокого качества.

Распилить бревно до 1200 мм в диаметре — без проблем.

Пилорама «Север 550» особенно удобна для распиловки крупногабаритных бревен на брус и доску. Максимальный диаметр бревна (в комле) от 800 мм в базовой комплектации до 1200 мм опционально.

Лучший выбор для малого бизнеса.

В сочетании с идеальной геометрией изделий, самым высоким процентом выхода полезного материала, возможностью выбирать оптимальную схему радиального распила, простотой эксплуатации, дисковые пилорамы с поворотным пильным узлом не имеют себе равных по совокупности параметров.

Минимальная стоимость пилорамы делает ее доступной для широкого круга деревообработчиков, особенно для малого и среднего бизнеса.

Преимущества угловой дисковой пилорамы «СЕВЕР 550» перед ленточной:

Точная геометрия и высокое качество поверхности (близкое к качеству строганной доски) пиломатериала, получаемого на угловых дисковых пилорамах «СЕВЕР 550» позволяет задавать минимальный «припуск» по толщине доски, при дальнейшей обработке на четырехстороннем станке, что положительно сказывается на рентабельности производства.

Только угловая дисковая пилорама позволяет распиливать бревно полностью без переворотов. При любых других схемах распиловки бревно приходиться крутить и заново устанавливать, что требует много времени, усилий и очень плохо сказывается на точности геометрии доски, так как повторно бревно очень трудно поставить в нужное положение.

Коэффициент выхода доски и бруса — на угловой дисковой пилораме является максимальным из возможных (порядка 70%-75%). При оптимальном выборе схемы раскроя горбыля и срезки остается очень мало.

Древесина твердых и ценных пород, как правило, распиливается только на дисковых пилорамах.

Стоимость пиломатериала, распиленного на дисковой пилораме выше, так как выше качество пиломатериала и лучше стабильность размеров.

Качественная дисковая пила обладает очень высокими экономическими характеристиками. Затраты на ее покупку и обслуживание в расчете на кубометр распиленного материала намного меньше, чем для ленточной пилы. А большой ресурс пильных дисков позволяет тратить меньше времени на подготовку инструмента.

Принцип работы угловой дисковой пилорамы «Север 550»

Пиление осуществляется одним диском, установленном на поворотном механизме в обе стороны, без холостых ходов.

В начале распиловки пильный диск находится в горизонтальном положении. Во время движения вперед выполняется горизонтальный рез по длине бревна. На конце бревна пильный диск одним движением поворачивается в вертикальное положение. Во время обратного хода каретки надрезанная часть отделяется вертикальным резанием. Далее следует поворот пильного диска в горизонтальное положение и повторение цикла резания. Таким образом, происходит быстрый раскрой бревна на обрезной пиломатериал требуемого сечения.

Дисковое пиление обеспечивает идеальную геометрию доски и высокую производительность.

Цикл пиления: ход вперед, поворот пилы, ход назад на бревне 6м осуществляется не более чем за 1 минуту.

Резерв мощности двигателя 15. 0 кВт обеспечивает комфортные условия работы пилорамы в любых условиях и большой ресурс непрерывной эксплуатации.

Преимущества дисковой угловой пилорамы «СЕВЕР 550» перед аналогичными станками конкурентов:

Основным преимуществом дисковой угловой пилорамы «Север 550» перед другими однодисковыми пилорамами с поворотным механизмом является хорошо продуманная эргономика станка, что влечет за собой несравнимо более высокий уровень удобства работы на пилораме, что в свою очередь, естественно, напрямую сказывается на производительности станка.

Оператор, работающий на дисковой пилораме «Север 550», ходит внутри станины по специальному настилу, который обеспечивает комфортное и свободное перемещение даже зимой.

Поворотный механизм устроен таким образом, что поворот дисковой пилы производится одним движением руки оператора, в отличие от моделей однодисковых поворотных пилорам других производителей, в которых чтобы повернуть пилу оператору необходимо подойти к пильному узлу сбоку, открутить фиксатор, повернуть узел, закрутить фиксатор (все это происходит в опасном наклонном положении над пилой) и только после всех этих отнюдь не мгновенных манипуляций каретка готова к очередному пропилу. На операцию поворота диска на таких пилорамах уходит от 10 до 15 секунд, в то время как на пилораме «Север 550» перевод диска из горизонтального положение в вертикальное (или наоборот) занимает не более 1 секунды!

Пилорама дисковая угловая «Север 550» оснащена специальным регулируемым передвижным ограничителем поперечного перемещения пильного узла, который позволяет буквально с закрытыми глазами передвигать пильный узел в сторону, задавая очередную толщину или ширину доски, при этом гарантируется абсолютная стабильность и идентичность этих размеров. Принцип работы: ограничитель настраивается на соответствующий размер (с учетом толщины пропила) доски, например, толщину 50мм и при последующем перемещении пильного узла достаточно просто сдвинуть его до упора и можно пилить следующую доску. В то время как производится пропил, ограничитель передвигается далее в сторону до упора и фиксируется. Пильный узел снова можно двигать до тех пор, пока он не упрется в ограничитель, чтобы получить доску точно такого же размера как предыдущие. Данное устройство позволяет значительно снизить вероятность ошибки оператора и всегда получать продукцию точных и стабильных размеров.

Источник: www.kbstanok.ru

Угловая поворотная пилорама ПДПУ

• Описание
• Отзывы о товаре
• Где купить

Угловая поворотная пила благодаря своим функциям дает возможность получить доски и брус с идеально ровной поверхностью, после распила такой пилой не понадобится ни шлифовка, ни дополнительное строгание. Требование идеально ровного бруса от дисковой пилы сегодня очень ценится, т.к. в строительстве деревянных домов это играет решающую роль. Также очень важным моментом является то, что распилочный станок, на котором установлена угловая поворотная пила, может выполнять распиловку круглых бревен диаметром до 900 мм., что обеспечивает повышенный объем выходного бруса и досок большей ширины. Что касается комплектации дисковой поворотной пилорамы, то она состоит из таких элементов:

• секционные рельсы – от 4 шт. и больше, на которые кладется пиломатериал для обрезки;
• мобильный узел пиления, установленный на каретке, способный горизонтально и вертикально перемещаться относительно положения бревна;
• цифровой дисплей для контроля процесса распилки бревен;
• панель управления, предназначенная для выполнения манипуляций пильным узлом;
• дополнительные опции (по требованию заказчика) в виде автоматической подачи бревен с лазерным указателем пропилочного пути.

Габаритные размеры станка (без направляющих), мм:

Параметры	ПДПУ-550	ПДПУ-600
Диаметр обрабатываемого бревна,мм	до 800	до 900
Длина обрабатываемого бревна,мм	до 6000	до 6000
Диаметр пильного диска,мм	550	600
Мощность двигателя пилы, кВт (л/с)	11	15
Мощность привода поворотного узла, кВт	0,25	0,37
Мощность двигателя вертикального перемещения каретки, кВт	0,37	0,37
Максимальные размеры получаемого бруса, мм	180?180	210?210
Длина рельсового пути, мм	10500	10500
Масса станка в сборе, кг	900	1000
Производительность обрезного пиломатериала, м3 /смену	до 5	до 6
Выход пиломатериала, %	до 74	до 74
Цена,руб	195000	210000

Чтобы купить Угловая поворотная пилорама ПДПУ в Москве от компании ЭлмедиаГрупп, необходимо оставить заявку на сайте!

Источник: www. moskva-oborudovanie.ru

Оценка статьи:

Загрузка…

Сохранить себе в:

Adblock
detector

Прогулка № 3 – Старый город и Район лесопилки

Прогулка № 3 начинается там, где Прогулка № 1 заканчивается возле пересечения 12-й и Гранитной. Повествование об этой прогулке начинается по адресу Villa Mathias на пересечении улиц Brother Mathias (13th Street) и Granite (прямо за углом от 12th и Mountain).



Вы можете присоединиться к этой прогулке в любом месте маршрута и сделать столько объездов, сколько пожелаете. Нанесенная на карту прогулка составляет около 2,3 миль в длину. Ваши вариации могут сделать эту прогулку длиннее или короче. Цифры на карте соответствуют последовательности повествования.



Если вы следите за повествованием на своем мобильном устройстве, вы можете заранее распечатать карту в качестве справочной информации. Повествование содержит пошаговые инструкции.



Эта прогулка начинается и заканчивается возле Villa Mathias , к западу от 12 ^th и Mountain на пересечении улиц Brother Mathias (13 ^th Street) и Granite. Это то самое место, где начинается и заканчивается Прогулка №1. Прогулку № 3 можно считать продолжением Прогулки № 1.



1.

Вилла Матиас — это религиозная община и резиденция братьев Святого Иоанна Божьего , которые управляют Центром бездомных Good Shepherd по адресу 2 ^nd South of Downtown and Irons Street. Брат Матиас Барретт основал Good Shepherd в 1951 году и похоронен на вилле Матиас .

Для этой прогулки мы направимся на запад по Граниту вдоль Вилла Матиас , которая занимает весь квартал, и пересечем 14 ^-й ул. 14 ^th Street — это велосипедный бульвар и часть городского 50-мильного кольцевого маршрута .

2.

Продолжая движение на запад по Граниту, мы скоро достигнем Little Free Library на северо-западном углу 15 ^th и Granite. Сразу за библиотекой находится «Всемирно известный» забор из подсолнухов чихуахуа . В хороший день вы можете увидеть четырех, а то и больше чихуахуа, пробирающихся сквозь подсолнухи и приветствующих вас лаем.

3.

Поздоровавшись с чихуахуа, мы продолжим движение на запад по Граниту до следующей улицы справа (17 ^th Street). Не доходя до 17 ^th Street, вы увидите огромную статую святого, стоящую на заднем дворе дома на углу.

Статуя — одна из нескольких, которые раньше выставлялись напоказ на праздновании Дня основателей в Альбукерке . Статуи были заказаны Милли Сантильянес, которая сейчас скончалась, чтобы прославить латиноамериканское наследие штата. Сантильянес был общественным деятелем и городским чиновником. Она даже была одной из моделей для 9Скульптура 0003 La Jornada (№ 8), мимо которой мы пройдем позже на прогулке.



4.

Доехав до дома 17 ^th Street, мы повернем направо и почти сразу достигнем Tiguex Park . Парк можно рассматривать как передний двор Альбукерке, поскольку он окружен городскими музеями и часто используется для митингов и других общественных мероприятий.

5.

Для нашей прогулки мы продолжим путь по Tiguex Park по Old Town Road до конца парка по адресу 19 ^th Street. Там мы пересечем 19 ^й и пройдем через большую парковку к Восточному порталу Старого города .

6.

Пройдя через портал, мы пройдем через множество магазинов и мест, где можно поесть, и в конце концов доберемся до Old Town Plaza .

7.

Не стесняйтесь бродить по магазинам в Plaza и найдите время, чтобы увидеть церковь San Felipe de Neri, и зайти внутрь, если у вас есть время, на северной стороне Plaza . Здание церкви датируется 1793 годом.

8.

После церкви мы покинем район Plaza и направимся на север по улице Сан-Фелипе. В дополнение к обычному набору магазинов вы можете обнаружить несколько, специализирующихся на сувенирах из Breaking Bad . Когда доедем до Горной дороги, повернем направо и направимся в сторону дома 19.^{-я улица} .



Уделите время осмотру произведений искусства на территории Музея Альбукерке . И когда мы дойдем до угла, вы захотите проверить комплекс La Jornada статуй, изображающих прибытие латиноамериканцев в Нью-Мексико. Статуя Хуана де О – ате во главе процессии была снята летом 2020 года после нескольких протестов.

9.

После La Jornada , мы пересечем Mountain Road и направимся на север по 20 ^th Street. Справа мы проедем здание со стеклянной фреской впереди. Это дом Spur Line Supply и Mama’s Minerals .

10.

Самое время перейти на западную сторону 20 ^th Street и пересечь парковку, чтобы осмотреть территорию Hotel Albuquerque . Оглянитесь вокруг, и вы найдете очень интересную свадебную часовню.



11.

С территории отеля Albuquerque мы направимся на угол 20 ^th и Bellamah, чтобы посетить относительно новый и роскошный отель Chaco 6 . Просто сделайте быстрый шаг внутрь, так как вестибюль потрясающий. Оба отеля принадлежат отелям наследия .

12.

Через дорогу от Hotel Chaco находится Sawmill Market . Лесопилка — это высококлассный фуд-корт, который открылся незадолго до того, как все закрылось из-за пандемии. Он был очень популярен с тех пор, как пандемия ослабла. Он тоже входит в список отелей Heritage .

13.

Если у вас есть время, вы можете заглянуть в дом Pyramid 1970-х годов на задней стороне Sawmill Market . Чтобы добраться туда, следуйте по адресу Sawmill Market на восток до 19 ^th Street. Двигайтесь на север по 19 ^th до Zearing Avenue (дорога за Рынок ). Поверните налево и двигайтесь на запад по Zearing до 21 ^st Street. Поверните направо, и вы увидите Пирамиду на восточной стороне улицы. Downtown Albuquerque News опубликовали статью о Pyramid в начале этого года. Нажмите здесь, чтобы прочитать историю.

https://us3.campaign-archive.com/?u=306fc3b21030d6f0128cc4af9&id=02971a3d68

14.

Неважно, решите ли вы проверить Пирамиду с востока или нет, наша прогулка продолжится, 0003 Рынок лесопилки на Белламе. По пути мы проедем многофункциональную застройку Sawmill District , включающую жилые дома, Национальный институт фламенко и пивоварню Ponderosa Brewing . Если вы хотите немного исследовать, можно пройти через район лесопилки до промышленной зоны на востоке и до 12 ^-й -й улицы.

15.

Наша прогулка продолжится по Белламе, которая поворачивает на юг, чтобы стать 19^{-я улица} . По пути мы проедем мимо склада одной из историй успеха в бизнесе Альбукерке, Array Technologies . Это также хороший шанс увидеть динозавров перед Музеем естественной истории и текущим строительством в Explora .

16.

Если мы обойдем стройку и пройдем через парковку Explora , то найдем пешеходный переход на Роузмонт-авеню с восточной стороны дома 9.0003 Исследовать . Возможно, вы захотите потратить некоторое время, чтобы проверить статую солнечных часов.

17.

Затем мы можем взять Роузмонт по адресу 15 ^th Street и найти еще одну Little Free Library немного севернее на северо-западном углу 15th и Summer. Если хотите, можете пройти по Саммер-авеню до 12-й улицы. Еще несколько футов на север, и вы наткнетесь на Лесопилку. Лесопилка тоже выходит на 12-ю улицу. Если вы выйдете за пределы Лесопилки, вы обнаружите, что 15-я улица становится почти сельской, прежде чем упирается в стену, отделяющую ее от района Лесопилки.



18.

Но для нашей прогулки мы пойдем по улице 15 ^th на юг к горе. Бывшая Little Red Hamburger Hut будет слева от нас. Популярный ресторан закрылся пару лет назад сразу после перекраски фасадной стены. К счастью, у здания теперь есть новый владелец, который планирует вновь открыть его как своего рода бизнес.

19.

Мы уже очень близко к нашей отправной точке, но если вы еще готовы пройтись, вы можете сделать небольшой крюк на Клэр Корт до 14 ^{-я улица} и обратно на Гору. На петле есть несколько очень интересных домов.





Итак, мы вернулись к исходной точке, чтобы завершить нашу прогулку.

Постоянная ссылка

Поскольку цены на пиломатериалы растут, жители Аляски все чаще перемалывают свои собственные

Ханс Доу проводит субботний день, фрезеруя более 50 2×10 для садовых ящиков, которые он установит этим летом на заднем дворе в Южном Анкоридже. (Эмили Швинг)

Цена на пиломатериалы выросла более чем вдвое за последний год, и экономисты предупреждают, что это может быть устойчивой тенденцией. Вот почему жители Аляски, такие как Ханс Доу, становятся хитрыми: покупают или даже строят собственные лесопилки.

«Я подумал, что хочу лесопилку. Я могу сделать много вещей с ним. Мне также нужно научиться сваривать», — сказал Доу, поднимая 9-футовое бревно на палубу своей самодельной лесопилки, которая стоит в углу его заднего двора в Южном Анкоридже.

СВЯЗАННЫЕ: Пандемический рынок жилья на Аляске выгорает или становится все жарче?

Доу провел зиму в своем гараже, строя лесопилку. По словам Доу, именно его брат убедил его заняться этим проектом.

«Он работал над своим домом, и мы шутили, типа: «Чувак, пиломатериалы очень дорогие. Возможно, мы могли бы построить лесопилку или купить лесопилку, сделать собственный сайдинг и, возможно, выйти в ноль или выйти вперед». И тогда я начал заниматься математикой. И я подумал: «О да, это будет дешевле», — сказал он.

Цена на пиломатериалы стремительно растет по нескольким причинам: когда коронавирус вызвал общенациональные блокировки, люди, застрявшие дома, нашли проекты, чтобы оставаться занятыми. Спрос на пиломатериалы вырос, но коммерческие лесопилки по-прежнему были закрыты. Теперь производители пытаются наверстать упущенное. В довершение всего, рекордно низкие процентные ставки привели к строительству большого количества новых домов.

Доу потратил около трех недель и 3000 долларов на сбор деталей для сборки своей мельницы. Его целью было построить садовые ящики для своей жены этим летом, и, по его оценкам, ему понадобится не менее 42 досок размером 2 на 10 дюймов.

Если бы он купил пиломатериалы, это стоило бы ему как минимум 2000 долларов. Но для Доу еловые бревна бесплатны. Он забирает их в магазине Paul’s Tree Service, где работает крановщиком. Компания удаляет проблемные деревья и пораженные жуком ели по всему городу.

Кейт Себринг помогает домовладельцу Уиллоу Филу Хадсону оформить документы на покупку переносной лесопилки. Он заказал в феврале и не ожидает, что он прибудет до июля. (Эмили Швинг)

Фил Хадсон, 71 год, бывший коммерческий радиоведущий, десятилетиями работающий с деревом. Хадсон живет на 40 акрах в Уиллоу, и когда он построил свой дом 20 лет назад, он сказал, что это стоило ему 3500 долларов. Он сказал, что планировал увеличить площадь на протяжении многих лет.

«Я добавляю сложение 16 на 24», — объяснил Хадсон. «А потом есть пара других небольших ударов по этому поводу. Я собираюсь утроить площадь своего пола».

Если бы в прошлом году он купил пиломатериалы, необходимые для каркаса дополнительных стен, он мог бы заплатить более 6 долларов за доску. В этом году те же платы размером 2 на 6 дюймов стоят не менее 15 долларов. И в зависимости от типа дерева и того, подвергались ли они обработке давлением, цена может подняться выше 64 долларов.

«Вы не можете платить такие цены», — сказал он. «Это как пойти в продуктовый магазин, потратить двести долларов и уйти с одним пакетом продуктов».

Хадсон отправился в Анкоридж, чтобы забрать свою новую портативную лесопилку, присланную из Портленда. С доставкой и дополнительной коробкой лезвий фабрика обошлась Хадсону примерно в 10 000 долларов.

Но у Хадсона есть план, как окупить затраты. У Хадсона есть акры валежника на его территории благодаря еловым жукам, которые с 2015 года поразили более 1,1 миллиона акров леса в Южно-Центральном районе. мельница, чтобы заработать дополнительные деньги.

«По мере того, как это будет продолжаться, я заработаю несколько долларов в будущем, построив печь для сушки березы», — сказал он. «Людям нравится береза ​​и этот живой край на березе и тому подобное».

Он может перемолоть это, сказал он.

«Какого черта — я не знаю, сколько лет мне осталось, так что я мог бы заняться чем-нибудь интересным», — сказал он.

Хадсон купил свою мельницу у Wood-Mizer, компании из Индианы, которая производит инструменты для обработки пиломатериалов, в том числе небольшие переносные лесопилки. Самая дешевая мельница компании стоит чуть более 3000 долларов, а цены вырастают почти до 60 000 долларов. Сказать, что они быстро продаются, — ничего не сказать.

Кейт Себринг уволилась с работы в JBER в прошлом году, чтобы помочь своему отцу, Паркеру Риттгерсу, справиться с растущим спросом на переносные лесопилки на Аляске. Они вместе работают торговыми представителями компании Wood Mizer из Индианы из домашнего офиса в районе Анкориджа Хиллсайд. (Эмили Швинг)

«В настоящее время время выполнения заказа для лесопильного завода составляет от 44 до 59 недель, — говорит Кейт Себринг, торговый представитель Wood-Mizer на Аляске. По ее словам, другие производители лесопильных заводов говорят клиентам то же самое.

Себринг уволилась с работы в JBER в прошлом году, чтобы работать со своим отцом, Паркером Риттгерсом, который сначала стал торговым представителем Wood-Mizer в качестве хобби на пенсии.

«Я уже десять лет как на пенсии, так что теперь я не работаю по 40 часов в неделю», — пошутил Риттгерс. «Я работаю по 50 или 60 часов. Я работал примерно до 22:30. вчера вечером. Я просто растерялся».

Полтора года назад Риттгерс сказал, что принимает заказы на одну лесопилку в неделю. Теперь он и его дочь берут в залог три-четыре лесопилки в день.

На Аляске бизнес связан не только с дорожной сетью. Дон Морган также был в офисе Wood-Mizer в прошлом месяце, чтобы купить лесопилку. Он совершил двухчасовой перелет из Аниака, деревни с населением около 500 человек на юго-западе Аляски, чтобы доставить свой заказ.

«Я переоборудую свой магазин в дом, так что теперь мне нужен магазин», — сказал он.

Если бы он заказывал пиломатериалы, необходимые для своего проекта, то только доставка досок в деревню стоила бы не менее 2000 долларов. Тем не менее, его немного возмутила цена в 10 000 долларов за завод, который он рассматривал.

«Но я не знаю… У нас было много проблем со строительством домов и получением материалов», — сказал он.

Аниак находится к востоку от Вефиля на реке Кускоквим, где много деревьев.
