Самодельная дисковая пилорама: сделать своими руками, чертежи

Для изготовления пиломатериалов на дому недостаточно иметь в наличии рубанок и стамеску. Бензопилой тоже сделать правильный брус или обрезную доску не получится. Поэтому каждый житель сельской местности рано или поздно задумывается о приобретении более серьёзных инструментов для обработки древесины.

На рынке представлено огромное количество оборудования для деревообработки, но стоимость таких станков настолько велика, что человек у которого с анатомической точки зрения, все члены растут из правильных точек, не может не задумываться о самостоятельном изготовлении станка.

Самодельная дисковая пилорама не будет уступать по качеству производимой продукции заводским аналогам, но только при условии использования подходящих для этих целей материалов и качественной сборки всех элементов.

Принцип работы пилорамы и чертежи

Прежде чем приступить к практической части изготовления дискового станка, необходимо изучить принцип работы этого оборудования. Существуют 2 основных вида дисковых пилорам, которые можно изготовить своими руками.

Основное отличие таких установок заключается в способе подачи заготовки:

  1. Возможно как перемещение режущей части над неподвижно закреплённым бревном.
  2. Так и конструкция, в которой заготовка подаётся к стационарно закреплённой пиле.

Оба варианта имеют как положительные качества, так и недостатки, но первый способ самостоятельного изготовления пилорамы будет значительно проще.

При использовании подвижной каретки, значительно снижается нагрузка на роликовый механизм, а также отпадает необходимость в установке дополнительного двигателя в качестве привода подвижной платформы. При перемещении каретки работа может выполняться за счёт мускульной силы рук оператора.

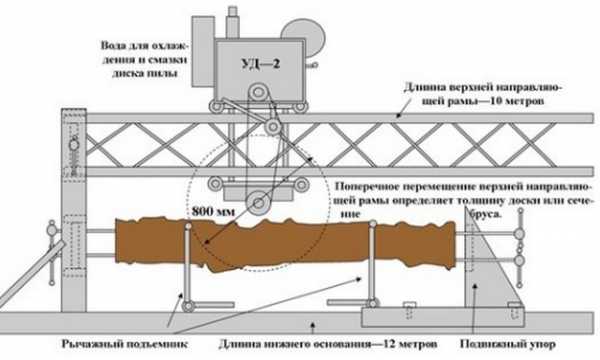

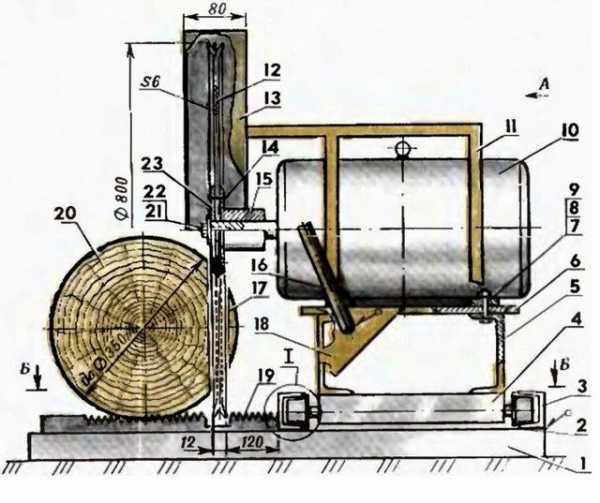

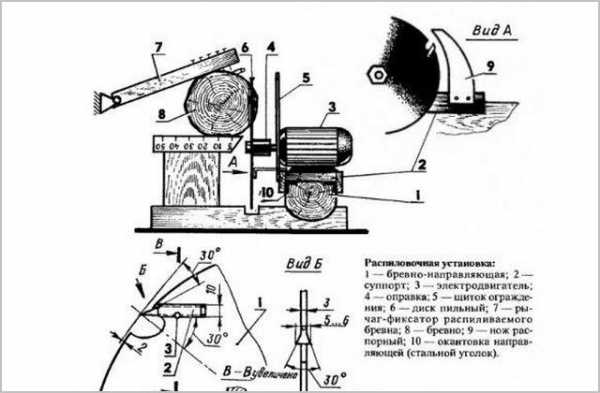

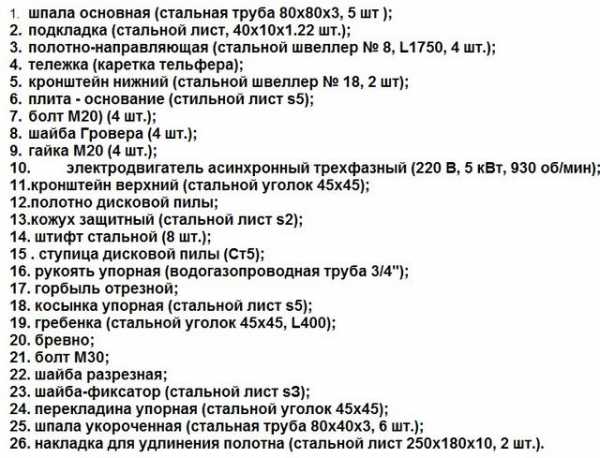

Перед изготовлением дисковой пилорамы необходимо сделать чертежи. Удержать в голове размеры самодельного станка практически невозможно, поэтому заранее следует зафиксировать на бумаге параметры данного устройства.

Основные элементы, которые обязательно должны быть отображены на бумаге:

  • Подающая линия.
  • Узел реза.
  • Блок управления.

Подающая линия, как уже было сказано выше, может быть стационарной либо подвижной. Узел реза представляет собой раму, на которой закреплена пила. Данный элемент пилорамы может быть оснащён 2 пилами, для изготовления обрезной доски или бруса. Также можно оснастить устройство системой углового пиления для получения срезов пиломатериала под углом.

При использовании 2 двигателей финансовые расходы и масса устройства значительно увеличатся, но благодаря дополнительной режущей механизма можно будет получить пиломатериалы более высокого качества.

Блок управления необходим для включения и отключения устройства, а также для регулировки оборотов двигателя. Если на стадии разработки проекта, все детали будут идеально подогнаны по размеру и назначению, то проблем в процессе изготовления станка не возникнет.

Видео:

Изготовление пилорамы

Если монтаж пилорамы осуществляется вне помещения, то первое что необходимо сделать — это изготовить основание, которое со временем не деформируется от постоянных механических нагрузок и вибрации. Для этой цели рекомендуется снять грунт на глубину около 20 см, сделать гравийнопесчаную подушку и забетонировать площадку.

Чтобы рама дискового устройства свободно перемещалась её необходимо установить на ролики. Для этой цели идеально подходят подшипники большого диаметра, которые устанавливаются на 2 оси с каждой стороны подвижной части станка. В качестве рельс, по которым будет перемещаться рабочая часть пилорамы используется стальной уголок 50 * 50 мм.

Для полноценной работы самодельного устройства необходимо приготовить 2 отрезка уголка длиной не менее 6 метров. Уголки крепятся к бетонному основанию ребром вверх, таким образом, чтобы по всей длине конструкции расстояние между ними было равно.

Чтобы усилить основание, между рельсами привариваются шпалы из профильной трубы 50 * 100 мм. Шпалы располагаются на расстоянии 1 метра друг от друга. При проведении варочных работ необходимо следить за температурой уголка. Если деталь сильно перегреть, то возможна её значительная деформация, которая неминуемо приведёт к нарушению плавности хода конструкции, и как следствие, производству бракованного пиломатериала.

Видео:

Когда «железная дорога» будет полностью завершена в серединной части, к шпалам, прикрепляются фиксаторы, назначением которых является удержание заготовки во время перемещения над ней режущей части пилорамы.

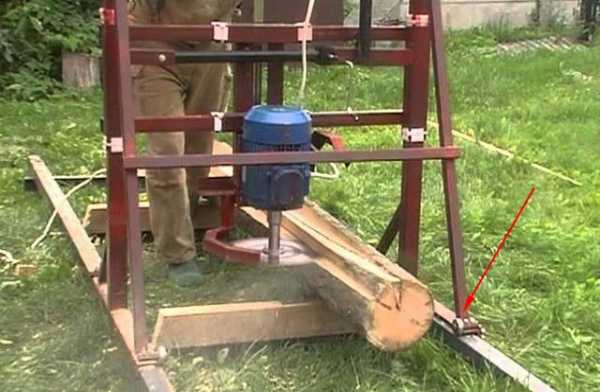

Подвижная рама режущего устройства изготавливается из металлической профильной трубы. Ширина рамы должна немного превышать междурельсовое расстояние, а длина подвижной части делается не менее 1 метра для обеспечения достаточной устойчивости конструкции.

Несмотря на то, что дисковая пилорама может быть изготовлена с бензиновым двигателем применение этого вида силовой установки потребует значительно больших временных затрат, по причине установки дополнительных передающих крутящий момент деталей. При использовании мощного трёхфазного электрического двигателя можно установить режущий диск непосредственно на ротор.

При изготовлении устройства, которое осуществляет распил древесины только в горизонтальной плоскости, необходимо надёжно закрепить электрический двигатель с помощью резьбовых соединений на подвижной каретке, которая будет перемещаться в вертикальном направлении с помощью винтового механизма.

Видео:

Изготовить такую конструкцию не составит большого труда: достаточно использовать большую шпильку, которая располагается строго вертикально и фиксируется в подшипниках. Гайка от шпильки приваривается к подвижной части рамы, которая и будет перемещаться в вертикальной плоскости.

Чтобы увеличить надёжность конструкции можно использовать 2 гайки, которые привариваются на таком расстоянии друг от друга, чтобы при вкручивании шпильки, деталь проворачивалась без заедания. Для проворачивания шпильки к участку расположенному выше подшипника приваривается ручка, а для точного измерения перемещения подвижной части рамы необходимо разместить градуированную шкалу со стрелкой, которая будет прикреплена к подвижной части пилорамы.

Для повышения безопасности при эксплуатации самодельная угловая дисковая пилорама должна быть оборудована металлическими щитками защищающими оператора от получения травмы в случае разрушения рабочего диска. После установки и фиксации электрический двигатель подключается через блок управления, состоящий из выключателя и реостата.

Видео:

Сразу после проведения первых испытаний, рекомендуется сделать над рабочей площадкой навес, чтобы атмосферная влага не попала в обмотку электродвигателя или блок управления.

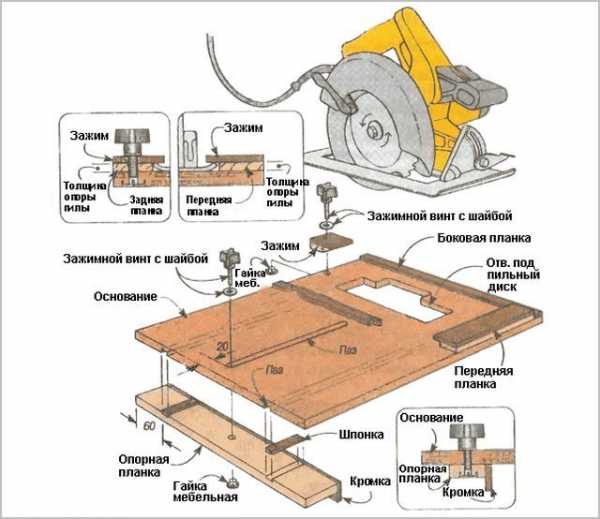

Пилорама из ручной дисковой пилы

Если нет необходимости в использовании сложного станка для изготовления пиломатериалов, то можно смастерить самодельное устройство позволяющие производить распиловку небольших стволов деревьев либо уже готового пиломатериала.

Наиболее подходящим для выполнения подобных задач является самодельная пилорама из ручной дисковой пилы.

Небольшой станок делается в следующем порядке:

  1. Из бруса делается прямоугольный стол с открывающейся столешницей. Установить верхнюю плоскость на навесы необходимо для получения свободного доступа к ручной пиле, которую устанавливают под столешницей.
  2. В середине столешницы делается пропил примерно равный диаметру рабочего диска.
  3. Кнопка включения ручной дисковой пилы фиксируется в включённом положении с помощью пластикового хомутика.
  4. Ручная пила устанавливается под столешницей на саморезы таким образом, чтобы диск устройства был размещён в ранее сделанную прорезь.
  5. Вдоль плоскости рабочего диска на столешнице устанавливается линейка, которая необходима для упора во время разрезания длинных пиломатериалов.

После подключения электрической пилы к электросети 220 В, устройство можно использовать для распила древесины толщиной до 100 мм.

Видео:

Заключение

Самодельные циркулярные пилорамы при правильном изготовлении позволяют осуществлять качественную работу по обработки древесины. Затраты на изготовление таких изделий могут вовсе отсутствовать, если в качестве основных деталей использовать металлолом и вышедшие из строя электрические инструменты.

Загрузка…

plavitmetall.ru

Пилорама дисковая угловая своими руками чертежи — studvesna73.ru

Предназначение пилорамы

Древесина — самый востребованный материал, имеющий уникальную структуру и высокую надежность. Все это позволяет использовать древесину для строительства домов и отделки помещений. Но ее качество зависит в основном от деревообрабатывающих устройств.

Распространенным методом обработки является распиловка своими руками с помощью дисковых, ленточных или рамных пил. Например, дисковые станки создают быстро различные пиломатериалы: рейки, доски, брус. Еще их применяют для обработки бревен после разреза ленточной пилой и производства материала из бревен. Такая установка обладает высокой производительностью, ведь она имеет много возможностей: торцевое деление и пиление, кромление.

В столярных цехах и при возведении деревянных строений без дисковой пилорамы просто не обойтись. Она не только помогает ускорить, но и упрощает рабочий процесс. Без этого станка на продольный распил крупного бревна уйдет много времени, а с ним, напротив, несколько минут.

Конструктивные параметры дисковой пилорамы

Это оборудование представляет собой рабочее устройство, на котором осуществляется разрез древесины своими руками. Работает подобная система

на электрическом двигателе. Для производства элементарной конструкции пилорамы используют:

  • Рельсовый путь;
  • Дисковые пилы;
  • Кабину;
  • Каретки
  • Два двигателя.

Данный тип пилорамы выполнен в виде станка. На нем крепится вал с диском, а режущий элемент основан на вращении главной детали. В основном применяют оборудование в быту, ведь промышленные модели имеют более сложные чертежи дисковой пилорамы, угол пиления дисков в них легко регулируется.

Дисковую пилу устанавливают на валу движка или шпинделе станочной установки. Эта конструкция может обладать одной или двумя пилами. Причем каждая из них работает от своего мотора.

Для изготовления станка своими руками используют чертежи и металлические трубы. Фиксируют их при помощи сварки. Рельсы для каретки нужно выб

studvesna73.ru

Дисковая пилорама своими руками — все от чертежей до видео

Здравствуйте уважаемый читатель! На связи с вами Андрей Ноак. В данном материале я расскажу Вам, каким образом в домашних условиях можно изготовить дисковую пилораму для решения задач по распиловке древесины.  Дисковая пилорама своими руками– комплекс мероприятий, согласно которым в домашних условиях непосредственно вами будет произведена сборка оборудования согласно принципиальным схемам, чертежам и указаниям по сборке. Для того чтобы сформировать из бревен брус или доски применяют дисковую угловую установку.

Перед тем как приступить к работе, необходимо изучить принцип работы установки, прочесть и ознакомиться с оборудованием, которое будет применяться. Составить план пошаговых операций. Ни когда не торопитесь. Внимательно все изучите. Это Вас избавит от травматизма и увечий.

Силовая установка

Ниже я расскажу о силовой установке (один из компонентов нашей конструкции) и разберем какие компоненты необходимы для того что бы автоматизировать установку.

Во первых это линия подачи. Служит для того что бы транспортировать материал к режущим дискам. Изготовление линии можно исполнить как с транспортировкой бревен к диску, так и неподвижной. Если мы хотим сэкономить изготавливаем неподвижную конструкцию линии подачи.

Во вторых это непосредственно сам блок управления. Как Вы уже догадались, он служит для управления установкой. Зачастую его размещают с лицевой стороны узла реза, что это такое я опишу ниже.

На главной приборной панели можно разместить тумблеры (клавиши или кнопки) включения и выключения силового напряжения, потенциометры (осуществляют регулировку оборотов электродвигателя), систему защиты (для предотвращения поражения электрическим током), кнопку аварийного выключения, приборы измерения напряжения и силы тока (вольтметр, амперметр), сигнальные лампы (сеть, работа двигателя, авария и т. д).

Как собрать блок управления я расскажу в отдельной статье. Опишу все принципиальные электрические схемы, как и с чего можно соорудить в домашних условиях. К материалу приложу фото готового блока.

В третьих разберем, что такое узел реза. Как сделать данный узел? Можно исполнить как с двумя пилами, так и с одной. Расположение пил осуществляем в горизонтальной и вертикальной плоскости – вариант с двумя пилами. Такой установкой одновременно можно распилить бревно в двух плоскостях. Называют данный процесс обработки бревна угловым пилением.

Важным моментом для Вас можно отметить, что при выборе мини модели с использованием двух электродвигателей параметры необходимо подобрать по мощности и по количеству оборотов электродвигателя. Такое решение оградит Вас от ошибок и зря потраченного времени. Синхронизация этих значений приведет к синхронному резу бревна, ограничим вибрацию и ровность распила. Этого мы и добиваемся.

Из чего сделать?

Рассмотрим с чего же можно скомпоновать конструкцию циркулярки (в народе пилорама). Самым простым вариантом является рабочий стол. Отрезной диск размещен выше поверхности стола. С экономической точки зрения такой вариант является идеальным, но и конечно про недостатки:

  1. Низкая производительность;
  2. Подача пиломатериала к месту распила осуществляется в ручную;
  3. Обработка только листового пиломатериала или заготовок небольшого размера.

Если же все-таки Вы располагаете финансовыми возможностями, придется раскошелиться на закупку оборудования для монтажа угловой пилорамы. Плюсы данного оборудования:

  • Осуществление разреза материала в двух плоскостях;
  • Экономия времени на распил;
  • Энергоемкие показатели.

К недостаткам такой конструкции можно отнести:

  1. Дополнительные затраты на закупку дополнительного оборудования;
  2. Сложный монтаж оборудования.

Особенности

К конструктивным особенностям циркулярки можно отнести следующее:

  • Каретка режущая дисковая. На данной конструкции монтируются двигателя в горизонтальной и вертикальной плоскости, на вал крепятся режущие диски. По стационарной платформе каретка передвигается по смонтированным направляющим. Обязательно в таком случае необходимо смонтировать механизм для того что бы было возможно осуществить регулировки положения режущих дисков;
  • Платформа стационарная. На такой платформе монтируются фиксаторы для бревен. Если платформа будет без фиксаторов, бревно может сместиться, что приведет к порче пиломатериала.
  • Дебаркер. Можно укомплектовать бензопилу этим элементом. Служит насадкой на бензопилу. Можно очистить бревно от коры. Насадки бывают дисковые и барабанные.

Все материалы практически всегда у Вас под рукой, но если все-таки чего-то и не хватило, можно воспользоваться помощью хозяйственного магазина. Естественно это приведет к дополнительным затратам, но в таком месте можно закупить все оборудование и инструмент, который пригодится для монтажа. В расчет так же возьмите и материалы от зарубежных изготовителей. Оборудование так же справится с вибрацией, которая будет появляться в процессе работы с пиломатериалами.

Советы

Советы, которые пригодятся при изготовлении самодельной пилорамы в домашних условиях. Первое это нужно определиться, для чего нужна пилорама (домашняя стройка либо коммерция).

Второе — какой объем материала Вами будет распилен. Очень тщательно нужно подойти к конструктивным особенностям. Ведь так называемый самопал может привести к некачественному резу материала и его порче, так как оборудование будет подвержено постоянным нагрузкам.

Перед тем как начать необходимо начертить чертежи всей конструкции. Ведь не существует определенных особенностей по изготовлению. Каждая установка в домашних условиях собирается индивидуально, согласно вашим размерам.

В домашних условиях используют однофазную сеть. Применяют электродвигателя на 220 Вольт. Для увеличения производительности подключают сеть на 380 Вольт (трех фазная сеть). Умельцы применяют оборудование с бензиновым двигателем. Это бывает редко, но как показывает практика, бывает. В таких случаях нужно включить в конструкцию редуктор. Это необходимо что бы увеличить количество оборотов вращения пильного диска.

Это важно

Ниже приведены важные моменты, на которых стоит обратить внимание:

  • При изготовлении каркаса использовать швеллер №4 и №6. Для уменьшения вибрации, соединения обвариваем сваркой;
  • Направляющие каретки следует применять рельс марки Р50. Обязательно проверить на наличие искривлений и деформаций рельс. Затем осуществляется подбор опорных колес;
  • Передвижная часть платформы должна совпадать с размером каретки. Дополнительная регулировка возможна при помощи ступиц опорных колес;
  • Силовая установка (двигателя) монтируется подальше от места распила.
  • Для безопасности оператора следует смонтировать защитный щит, но он не должен в свою очередь мешать обзору при работе.

Видео в тему

В принципе вот и все, что хотелось рассказать. Не забывайте при эксплуатации оборудования проверять техническое состояние. Если материал был Вам полезен, рекомендуйте друзьям в социальных сетях. Буду рад ответить на Ваши вопросы. Удачи и до новых встреч, с вами был Андрей Ноак!
