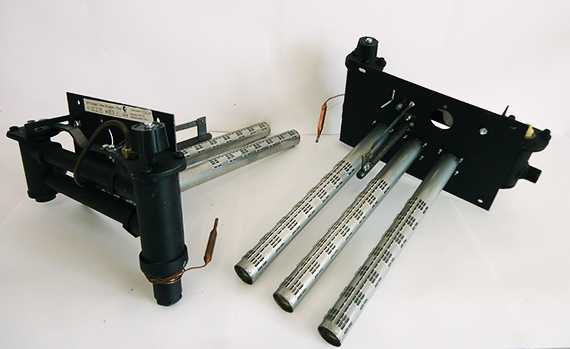

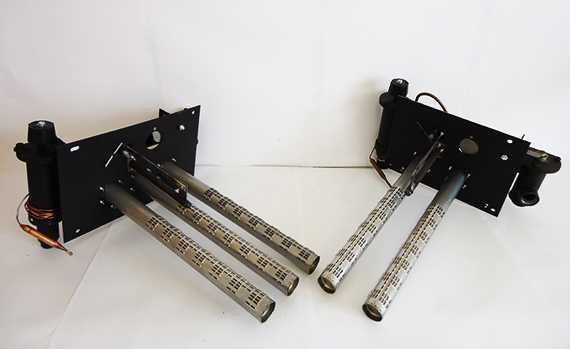

Устройство газогорелочное типа «Комфорт» предназначено для сжигания газа в котлах отопительных водогрейных (аппаратах отопительных водогрейных). Характерной отличительной чертой газогорелочного устройства типа «Комфорт» является термогидравлическая (механическая) автоматика, которая является одной из самых простых в эксплуатации и надежных в работе. Она является автономной, так как для ее работы не нужны внешние источники питания, кроме того обладает, хорошей ремонтопригодностью.
| № п/п | Наименование параметров и размеров | УГ-9 | УГ-12 | УГ-15 |
УГ-19 | УГ-24 |
| 1 | Тепловая мощность, кВт | 9±0,45 | 12±0,6 | 15±0,75 | 19±0,95 | 24±1,15 |
| 2 | Расход газа, м3/ч | 0,98 | 1,3 | 1,6 | 2,1 | 2,6 |
| 3 | Количество насадок, шт | 2 | 3 | |||
| 4 | Длинна насадок, мм | 296 | ||||
| 5 | Габаритные размеры панели, мм | 150х200 | ||||
| 6 | Габаритные размеры УГ: | |||||
| — длинна, мм, не более | 357 | |||||
| — ширина, мм, не более | 292 | |||||
| — высота, мм, не более | 195 | |||||
| 7 | Масса, кг, не более | 2,7 | 2,84 | |||
teploservice.su
Теплосервис — металлообработка, производство металлоизделий и газогорелочных устройств
Устройство газогорелочное — это принципиально новое изделие.
В этом устройстве применена новая трубная насадка, изготовленная из коррозионо-стойких материалов, устойчивых к механическому, химическому и термическому воздействию.
Огневые каналы выполнены просечкой, что позволяет получить более полное сгорание газа при высоте пламени 50-70 мм, в зависимости от мощности.
Новая насадка соответствует европейскому и мировому уровню и не имеет необходимости в регулировке подачи первичного воздуха. Подача вторичного воздуха предусматривается конструкцией котла, в котором применяется данная горелка.
Применение новой горелки позволяет уменьшить массу и габаритные размеры котла, при увеличении КПД.
Устройство газогорелочное выпускается с различными автоматиками: «АРБАТ», «TGV», «EUROSIT»(Италия). Все устройства газогорелочные оснащены пьезорозжигом.
Технические характеристики:
| № п/п |
Наименование параметра и размера | УГ-9 | УГ-12 | УГ-15 | УГ-19 | УГ-23 | УГ-29 | УГ-35 | |
| 1 | Тепловая мощность, кВт | 9±0,45 | 12±0,6 | 15±0,75 | 19±0,95 | 23±1,15 | 29±1,45 | 35±1,75 | |
| 2 | Расход газа, м3/ч | 0,98 | 1,3 | 1,6 | 2,1 | 2,6 | 3,1 | 3,9 | |
| 3 | Тепловая мощность запальной горелки, кВт, не более |
0,4 | |||||||
| 4 | Диапазон регулирования температуры теплоносителя или стенки печи, °С |
40-90 | |||||||
| 5 | Точность регулирования температуры теплоносителя, °С |
+5 | |||||||
| 6 | Присоединительная резьба для подачи газа, дюймы |
G1/2-B | |||||||

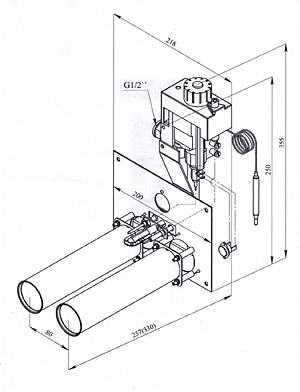

| 7 | Габаритные размеры, мм, не более — длина — ширина — высота (Н) |
390 |
390 |
||||||
| 8 | Масса, кг, не более | 2,7 | 3,1 | 3,1 | 3,1 | 3,1 | 3,6 | 4,1 | |
teploservice.su
Теплосервис — металлообработка, производство металлоизделий и газогорелочных устройств
Устройство газогорелочное типа «Комфорт» предназначено для сжигания газа в котлах отопительных водогрейных (аппаратах отопительных водогрейных). Характерной отличительной чертой газогорелочного устройства типа «Комфорт» является термогидравлическая (механическая) автоматика, которая является одной из самых простых в эксплуатации и надежных в работе. Она является автономной, так как для ее работы не нужны внешние источники питания, кроме того обладает, хорошей ремонтопригодностью.
| № п/п | Наименование параметров и размеров | УГ-9 | УГ-12 | УГ-15 | УГ-19 | УГ-24 |
| 1 | Тепловая мощность, кВт | 9±0,45 | 12±0,6 | 15±0,75 | 19±0,95 | 24±1,15 |
| 2 | Расход газа, м3/ч | 0,98 | 1,3 | 1,6 | 2,1 | 2,6 |
| 3 | Количество насадок, шт | 2 | 3 | |||
| 4 | Длинна насадок, мм | 296 | ||||
| 5 | Габаритные размеры панели, мм | 150х200 | ||||
| 6 | Габаритные размеры УГ: | |||||
| — длинна, мм, не более | 357 | |||||
| — ширина, мм, не более | 292 | |||||
| — высота, мм, не более | 195 | |||||
| 7 | Масса, кг, не более | 2,7 | 2,84 | |||
