Головка делительная УДГ-400 — Вега-Пром

Головка делительная УДГ-400

Головка делительная УДГ-400 — Вега-Пром

Артикул: 110493

Головка делительная универсальная УДГ-400 дает возможность производить различные фрезерные, зубофрезерные, расточные, сверлильные, разметочные и другие работы, связанные с поворотом детали на заданный угол.

Базовая комплектация делительной головки: головка делительная универсальная в сборе, бабка задняя, патрон трёхкулачковый самоцентрирующий, фланец переходный к самоцентрирующему трёхкулачковому патрону, центр упорный, поводок, болты под станочный паз, техническое описание и инструкция по эксплуатации универсальных делительных головок, паспорт универсальной делительной головки, паспорт трёхкулачкового патрона.

Параметр Значение
Наибольший диаметр детали, мм 400
Диаметр 3-х кулачкового патрона, мм 200
Расстояние от основания до торца шпинделя в его вертикальном положении, мм 450
Диапазон деления 2-400
Передаточное отношение 1:40
Диаметр отверстия шпинделя, мм 38,2
Резьба рабочего конца шпинделя, мм 76
Конус Морзе шпинделя передний 5
Угол поворота шпинделя в вертикальной плоскости вниз от линии центров, гр 5
Угол поворота шпинделя в вертикальной плоскости вверх от линии центров, гр 95
Ширина направляющих шпонок, мм 22
Габаритные размеры основания 290х234
Вес, кг
106



Назад

Похожие товары


Головка делительная УДГ Д-400 базовая комплектация



Головка делительная универсальная УДГ-400 дает возможность производить различные фрезерные, зубофрезерные, расточные, сверлильные, разметочные и другие работы, связанные с поворотом детали на заданный угол.



Базовая комплектация делительной головки: головка делительная универсальная в сборе, бабка задняя, патрон трёхкулачковый самоцентрирующий, фланец переходный к самоцентрирующему трёхкулачковому патрону, центр упорный, поводок, болты под станочный паз, техническое описание и инструкция по эксплуатации универсальных делительных головок, паспорт универсальной делительной головки, паспорт трёхкулачкового патрона.



Технические характеристики:



Параметры, единицы измерения

УДГ-400

Наибольший диаметр детали, мм
400
Диаметр 3-х кулачкового патрона, мм 200
Расстояние от основания до торца шпинделя в его вертикальном положении, мм 450
Диапазон деления 2-400
Передаточное отношение 1:40
Диаметр отверстия шпинделя, мм 38,2
Резьба рабочего конца шпинделя, мм 76
Конус Морзе шпинделя передний 5
Угол поворота шпинделя в вертикальной плоскости вниз от линии центров, гр 5
Угол поворота шпинделя в вертикальной плоскости вверх от линии центров, гр 95
Ширина направляющих шпонок, мм 22
Габаритные размеры основания 290х234
Вес, кг 106

Доставка товаров по России и странам СНГ осуществляется нашими партнерами, компаниями-грузоперевозчиками, c которыми за многие годы работы у наc сложились тесные партнерские отношения. Условия доставки Вы можете узнать у наших менеджеров по телефонам: (863) 219-13-13, 227-81-71, 290-82-11.

Наши партнеры:

  • Транспортная компания «Грузовозофф»

  • Транспортная компания «Автотрейдинг»

  • Транспортная компания «Желдорэкспедиция»

  • Транспортная компания «Гарант»

  • Транспортная компания «Attenta»(«Регион-экспресс»)

  • Транспортная компания «Деловые Линии»

  • Транспортная компания «Байкал-Сервис» («Флагман»)

  • Транспортная компания «Доставкин»

  • Транспортная компания «ПЭК»

  • Транспортная компания «СПСР-Экспресс» и многие другие грузоперевозчики.


Будьте уверены, Ваш товар будет доставлен в идеальном виде и в кратчайшие сроки в любую точку мира. Если Вы захотите осуществить доставку через какую-либо другую транспортную компанию, то достаточно предупредить об этом менеджеров при оформлении заказа.

Мы работаем с организациями и индивидуальными предпринимателями по безналичной форме оплаты.

Цены на продукцию, наличие на складе и сроки поставки можно узнать отправив заявку, содержащую наименование Вашей организации, телефоны и контактное лицо.

Электронная почта Данный адрес e-mail защищен от спам-ботов, Вам необходимо включить Javascript для его просмотра. или уточнить у наших менеджеров по телефонам: (863) 219-13-13, 227-81-71, 290-82-11.

Для выставления счета нам необходимы:

— реквизиты Вашей организации (полное и краткое наименование, ИНН, КПП, юридический адрес, фактический адрес, банковские реквизиты).

* Обращаем ваше внимание на то, что www.allstanki.ru (вебсайт) носит исключительно информационный характер и не является публичной офертой. Для получения подробной информации о наличии и стоимости указанных товаров и (или) услуг, пожалуйста, обращайтесь к менеджерам отдела клиентского обслуживания с помощью специальной формы связи или по телефону

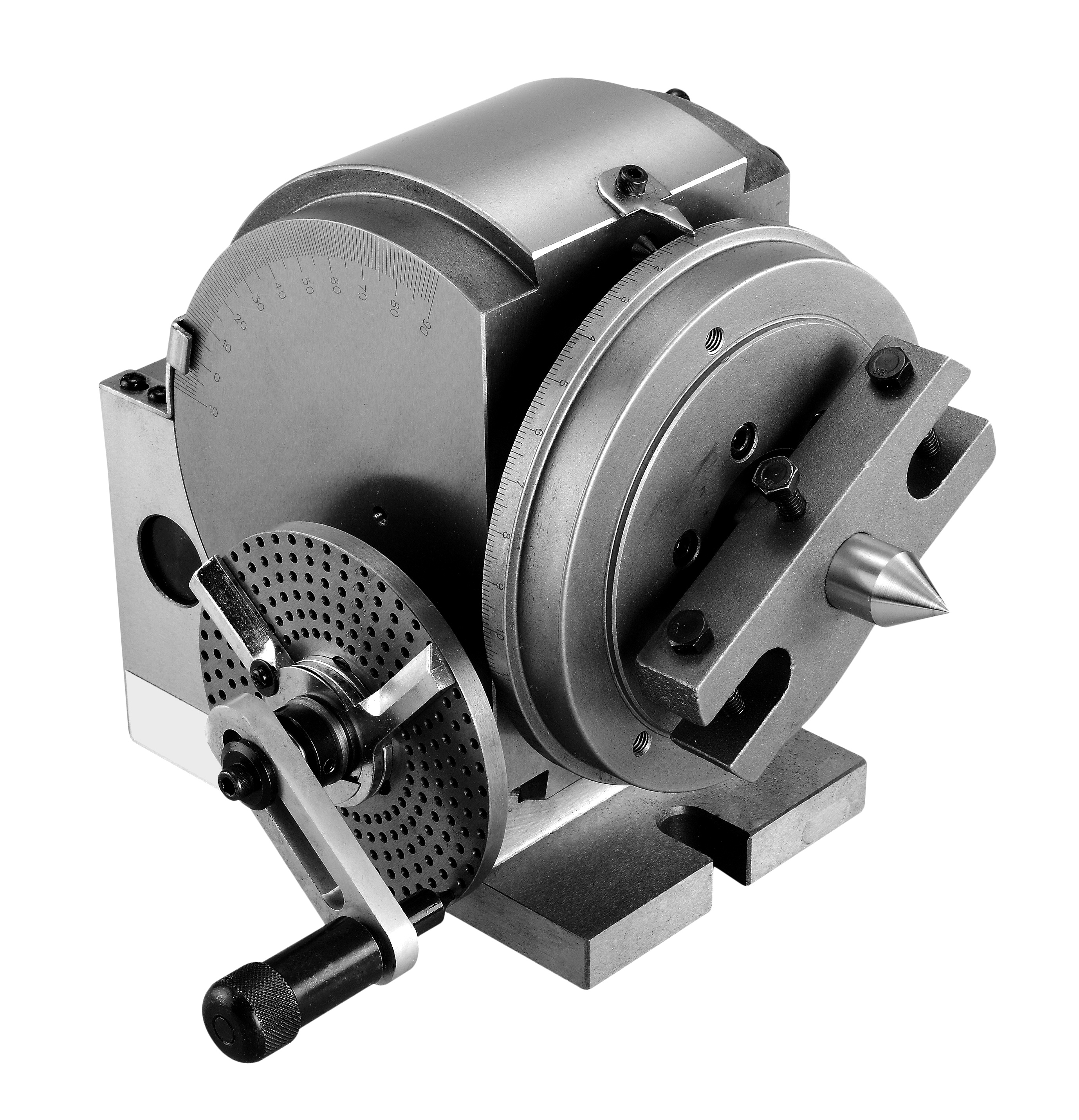

Универсальная делительная головка УДГ-Д-400 (F12200)

Базовая комплектация с патроном d=250мм.

Головки FB80 и F12 одна из важнейших принадлежностей для фрезерных станков. С их помощью можно производить прямое и простое деления или повернуть деталь на заданный угол, разделив поверхность на любые части в любых пропорциях и т.д.

ВНИМАНИЕ!!! Эта модель головок не предназначена для работы с комплектом дифференциального деления.

Детали/Спецификации F12200
 Высота центра, мм200
 Угол подъема шпинделя от его горизонтального положения≤95°
 Угол опускания шпинделя вниз
≤5°
 Угол вращения шпинделя при одном полном обороте рукоятки  установочного штифта9° (540° на каждую1′)
 Минимальное показание лимба10″
 Передаточное отношение червячной пары1:40
 Конус шпиндельного отверстия, Морзе KM 5
 Ширина установочных шпонок, мм 22
 Диаметр конуса торца шпинделя для установки фланца, ммØ82. 563
 Количество отверстий в делительном диске диск 1 24, 25, 28, 30, 34, 37, 38, 39, 41, 42, 43
 диск 246, 47, 49, 51, 53, 54, 57, 58, 59, 62, 66
 Индивидуальная ошибка шпинделя для каждого делительного комплекта  ±45”
 Суммарная ошибка на каждой четверти шпинделя ±1′
 Максимальная нагрузка на подшипник, кг

 200

 Масса НЕТТО, кг  265
 Масса БРУТТО, кг 319
 Габариты упаковки
 1015x740x530
 Диаметр токарного патрона, мм 250



Геометрические размеры:

 ABCDEFGH
F12200 323 22 181 145 355 190 171 200

Комплектация:

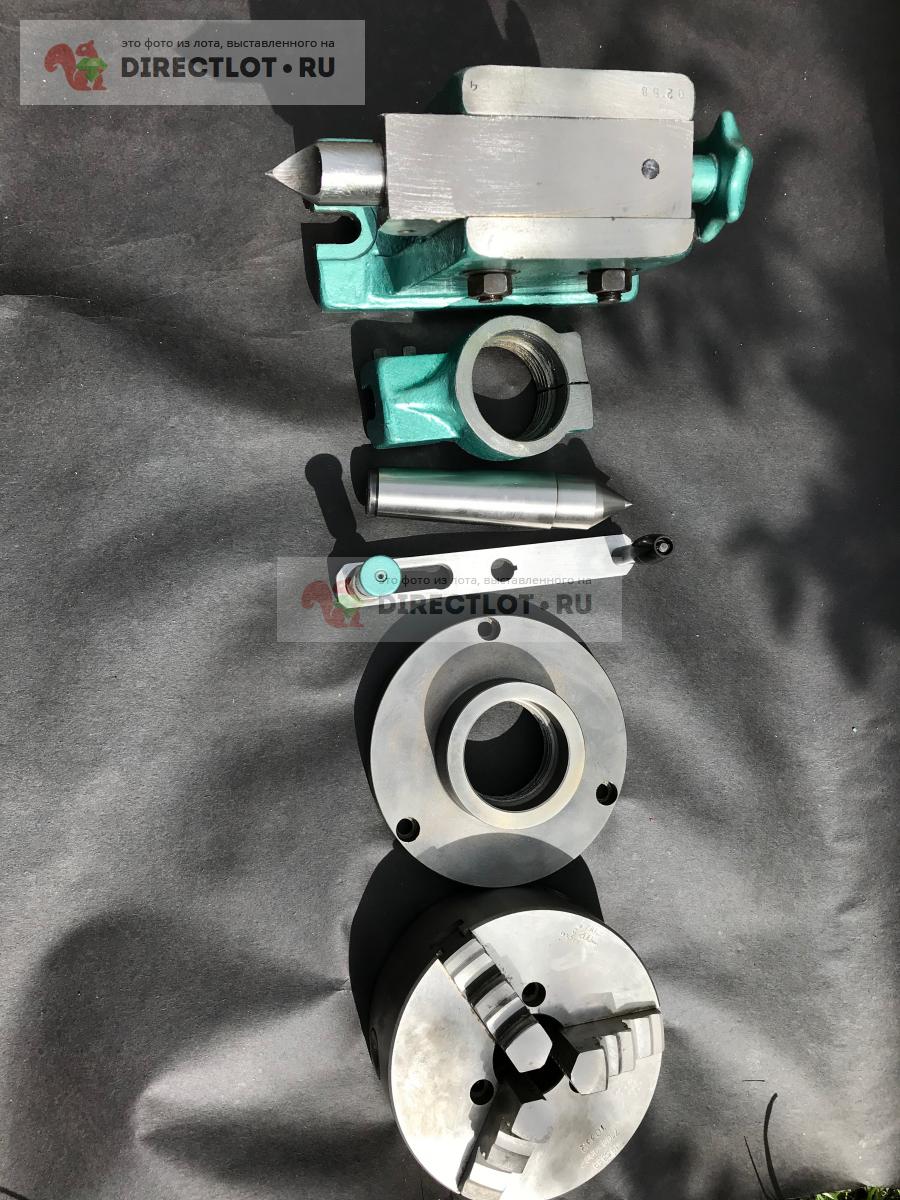

делительная головка, задняя бабка, центр упорный, люнет, делительные диски, крепеж, переходный фланец для патрона, патрон трехкулачковый.

Ппаншайба поставляется по заказу.

УДГ-200 (УДГ-Д-200) Универсальная делительная головкаСхемы, описание, характеристики

Сведения о производителе делительных головок УДГ-200 (УДГ-Д-200)

Разработчиком и изготовителем делительных головок УДГ-200 (УДГ-Д-200) до 1990 года было Ленинградское оптико-механическое объединение ЛОМО.

В настоящее время производство и реализацию универсальных делительных головок УДГ-160 (УДГ-Д-160), УДГ-200 (УДГ-Д-200), УДГ-250 (УДГ-Д-250), УДГ-320 (УДГ-Д-320) осуществляет Производственная компания «Делга», которая была основана в 1990 году на базе — ОАО «ЛОМО».

Продукция, выпускаемая Ленинградским оптико-механическим объединением ЛОМО


УДГ-200 (УДГ-Д-200) головка делительная универсальная. Назначение, область применения

Делительная головка УДГ-200 (УДГ-Д-200) дает возможность производить различные фрезерные, зубофрезерные, расточные, сверлильные, разметочные и другие работы, связанные с поворотом детали на заданный угол.

Обработку деталей с помощью делительной головки УДГ-200 можно производить в центрах, в патроне или на шпиндельной оправке.

С помощью универсальной делительной головки УДГ-200 можно производить следующие операции:

  • непосредственное деление окружностей на число, кратное 24, т.е. на 2, 3, 4, 6, 8, 12, 24
  • простое деление окружностей на число частей от 2 до 400 и на некоторые числа свыше 400
  • дифференциальное деление окружностей на число частей от 43 до 400 без интервала
  • фрезерование спиралей с шагом от 25 до 400 мм
  • фрезерование зубчатых колес
  • установка оси обрабатываемой заготовки под требуемым углом относительно стола станка
  • различные работы на фрезерных станках, связанные с делением окружности на неравные части в градусном выражении, нарезание спиралей и т.д.

Делительные головки. Общие сведения

Делительные головки — это приспособление для широкоуниверсальных и консольно-фрезерных станков, которое значительно расширяют их технологические возможности. Их используют при изготовлении различных инструментов (фрез, разверток, зенкеров, метчиков), нормализованных деталей машин (головки болтов, грани гаек, корончатые гайки), при фрезеровании зубчатых колес, звездочек, прорезании пазов и шлицев на торцах (зубчатые муфты) и других деталей.

Делительные головки служат для закрепления и деления обрабатываемых деталей на равные части при фрезеровании квадратов, шестигранников, нарезания зубчатых колес, звездочек и других подобных работ и для поворота обрабатываемых деталей на заданный угол. Универсальные делительные головки служат также и для сообщения вращения обрабатываемой детали при нарезании винтовых канавок на универсальных фрезерных станках.

В зависимости от конструкции головки окружность заготовки может быть разделена на равные или неравные части. При нарезании винтовых канавок заготовке сообщаются одновременно непрерывное вращательное и поступательное движения, как, например, при обработке стружечных канавок у сверл, фрез, метчиков, разверток и зенкеров.

Делительные головки служат:

  • для установки оси обрабатываемой заготовки под требуемым углом относительно стола станка
  • для периодического поворота заготовки вокруг ее оси на определенный угол (деление на равные и неравные части)
  • для непрерывного вращения заготовки при нарезании винтовых канавок или винтовых зубьев зубчатых колес

Делительные головки бывают:

  • Лимбовые с делительными дисками:
    • универсальные
    • полууниверсальные
    • простого деления
    • непосредственного деления
  • Безлимбовые делительные головки — (без делительного диска) с зубчатым планетарным механизмом и набором сменных зубчатых колес
  • Оптические делительные головки — для точных делений и контрольных операций

Обычно делительные головки изготовляют одношпиндельными. Иногда применяют многошпиндельные (двух- и трехшпиндельные) для одновременной обработки соответственно двух или трех заготовок, Безлимбовые делительные головки позволяют производить процесс деления посредством сменных зубчатых колес. При этом рукоятку делительной головки поворачивают на один или несколько полных оборотов. Однако конструкция и кинематическая схема безлимбовых делительных головок значительно сложнее чем лимбовых.


Универсальные делительные головки УДГ-Д

Ранее нашей промышленностью выпускались универсальные делительные головки УДГ Н-100, УДГ Н-135 и УДГ Н-160 с высотой центров H = 100, H = 135 и H = 160 мм.

По стандарту ГОСТ 8615-69 за основной размер делительных головок принят наибольший диаметр обрабатываемой заготовки D. По стандарту принят ряд из шести типоразмеров головок D = 160; 200; 250; 320; 400 и 500 мм. Наименование моделей УДГ-Д-160, УДГ-Д-200, УДГ-Д-250, УДГ-Д-400, УДГ-Д-500.

Передаточное отношение червячной пары этих головок 1 : 40 (N=40), т. е. шпиндель головки поворачивается на полный оборот за 40 оборотов рукоятки.

Диапазон деления окружности заготовки до 400 частей, включая простые числа.

Универсальные делительные головки позволяют производить деления обрабатываемых деталей тремя методами: непосредственным, простым и дифференциальным и используются для комплектации фрезерных станков отечественного и зарубежного производства.

Каждому размеру станка (по ширине стола) должен соответствовать определенный типоразмер делительной головки. Так, к консольно-фрезерным станкам № 2 (с шириной стола 320 мм) рекомендуется делительная головка с наибольшим диаметром обрабатываемой заготовки D = 250 мм, а к фрезерным станкам № 3 (с шириной стола 400 мм) — делительная головка УДГ-Д-320 и т. д.

Обозначение делительных головок повышенной (П) точности:

  • УДГ-Д-160 — 7036-0051П
  • УДГ-Д-200 — 7036-0052П
  • УДГ-Д-250 — 7036-0053П
  • УДГ-Д-320 — 7036-0054П
  • УДГ-Д-400 — 7036-0055П

Обозначение делительных головок нормальной (Н) точности:

  • УДГ-Д-160А — 7036-0051
  • УДГ-Д-200А — 7036-0052
  • УДГ-Д-320А — 7036-0054
  • УДГ-Д-250А — 7036-0053
  • УДГ-Д-400А — 7036-0055

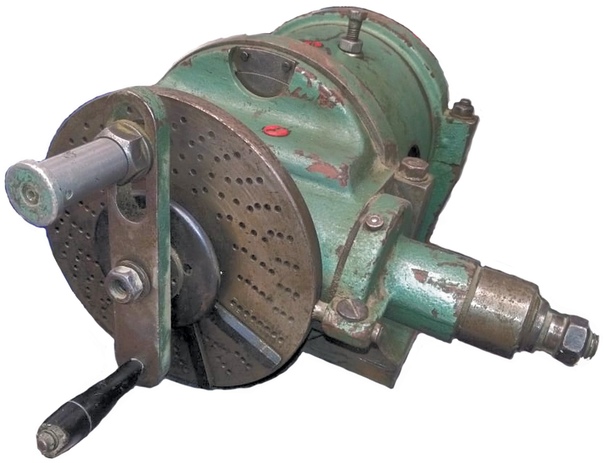

УДГ-200 Общий вид делительной головки

Общий вид универсальной делительной головки УДГ-200


УДГ-200 Конструкция универсальной делительной головки

Конструкция универсальной делительной головки УДГ-200

Конструкция универсальной делительной головки УДГ-200


Конструкция делительной головки

Для обработки элементов деталей, расположенных на конических поверхностях, например при фрезеровании впадин для образования зубьев конических колес, зенкеров, зенковок и т. п., корпус поворачивается вокруг горизонтальной оси в вертикальной плоскости на заданный угол относительно основания головки.

Делительные головки обычно выпускаются для установки на левом конце рабочего стола. Однако отечественные станкостроительные заводы выпускают делительные головки, рассчитанные на установку с правой стороны стола.

Делительная головка УДГ-Д-200 имеет чугунное основание 16 со стяжными дугами 17, на котором установлен корпус 18. Ослабив гайки 19 (рис. 3), можно поворачивать корпус на определенный угол. Отсчет угла поворота производится по шкале и нониусу 20 (см. рис. 2).

На опорной плоскости основания делительной головки имеются две точно пригнанных параллельно шпинделю шпонки, которые служат для установки головки в пазу стола фрезерного станка. В корпусе расположен шпиндель со сквозным отверстием. Концы шпинделя расточены на конус Морзе. На одном конце устанавливается центр 21, на другом — оправка 13 (см. рис. 1) для дифференциального деления. Передний конец шпинделя имеет резьбу и центрирующий поясок 22 (см. рис. 2) для установки и крепления фланца с самоцентрирующим патроном или поводка. На буртике шпинделя установлен лимб 9 непосредственного деления, имеющий двадцать четыре отверстия.

На шпинделе, в средней его части, сидит червячное колесо с круговой выточкой на торце, в которую входит конец зажима 23, смонтированного в корпусе 18. Червячное колесо получает вращение от червяка, расположенного в эксцентрической втулке. Червяк может быть введен в зацепление или выведен из него поворотом эксцентрической втулки с помощью рукоятки 24 (см. рис. 3) с сектором 25.

Делительный диск посажен на вал, смонтированный в подшипниках скольжения в крышке 26 (см. рис. 2). Крышка фиксируется на корпусе 18 центрирующей расточкой и крепится неподвижно к основанию.

На валу делительного диска установлены коническая и цилиндрическая шестерни, а также приводная планка, имеющая рукоятку с фиксатором, перемещающуюся по требуемому ряду отверстий на делительном диске. К делительному диску с помощью пружины прижат раздвижной сектор 27, состоящий из линеек 28 и зажимного винта 29, с помощью которого линейки устанавливаются под требуемым углом. Пружинная шайба предотвращает самопроизвольный поворот сектора.

Вал 30 механического привода от станка смонтирован в подшипниках скольжения и расположен во втулке 31 с фланцем. Втулка крепится к крышке 26. На конце вала расположена коническая шестерня, которая находится в постоянном зацеплении с конической шестерней, сидящей на валу делительного диска. Делительный диск фиксируется в требуемом положении стопором 7.

Задняя бабка

Задняя бабка служит для поддержания второго конца обрабатываемой детали при установке ее в центрах или патроне делительной головки. Центр бабки можно перемещать в горизонтальном и вертикальном направлениях. В основании 32 расположен корпус 33, который штифтом соединен с рейкой. Вращением головки зубчатого вала корпус можно поднимать, опускать и поворачивать относительно оси штифта. В требуемом положении задняя бабка крепится на столе станка с помощью болтов и гаек.

Перемещение пиноли 34 с полуцентром 35 осуществляется вращением маховичка 36, укрепленного на винте.

На опорной плоскости основания имеются две направляющие шпонки, выверенные относительно оси пиноли; шпонки обеспечивают совпадение центров делительной головки и задней бабки при установке их на стол станка.

Люнет

Люнет является дополнительной опорой при обработке длинных и тонких деталей. В его корпусе 37 расположен винт, перемещающийся с помощью гайки 38. Винт имеет призматическую головку 39, с помощью стопорного винта 40 головку можно закреплять на требуемой высоте.


УДГ-200 Расположение органов управления делительной головки

Расположение органов управления делительной головкой УДГ 160


Перечень органов управления делительной головки УДГ-200

  1. Рукоятка-фиксатор. Фиксация отверстий на делительной окружности делительного диска
  2. Гайка. Крепление корпуса головки в основании
  3. Стопор. Стопорение шпинделя
  4. Гайка. Крепление эксцентриковой втулки с червяком
  5. Рукоятка эксцентриковой втулки. Включение и выключение червяка
  6. Винт. Крепление поводка
  7. Гайка. Крепление рукоятки-фиксатора
  8. Фиксатор. Фиксация лимба непосредственного деления
  9. Винт. Крепление штифта-стопора делительного диска
  10. Штифт-стопор. Стопорение делительного диска
  11. Втулка привода. Крепление гитары
  12. Маховик. Перемещение полуцентра задней бабки
  13. Гайка. Крепление полуцентра задней бабки
  14. Цилиндрическое. Перемещение задней бабки колесо в вертикальном направлении
  15. Болт. Крепление корпуса задней бабки
  16. Ограничитель. Выставление отверстий на делительном диске при делении
  17. Гайка. Крепление планки с рукояткой и фиксатором

УДГ-200 Точки смазки универсальной делительной головки

Точки смазки универсальной делительной головки УДГ 160


  • I — Вал диска и коническая шестерня. Смазка ежедневно
  • II — Цилиндрические и конические шестерни. Заливка 100 г масла через крышку
  • III — Передний подшипник шпинделя. Смазка ежедневно
  • IV — Червячная пара. Заливка 200 г масла в корпус
  • V — Задний подшипник шпинделя. Смазка ежедневно
  • VI — Пиноль и винт задней бабки. Смазка раз в два дня
  • VII — Вал привода делительной головки. Смазка раз в два дня

УДГ-200 Кинематическая схема универсальной делительной головки

Кинематическая схема универсальной делительной головки УДГ-200

При простом делении вращение шпинделю 1 передается от рукоятки 2 с фиксатором через пару цилиндрических шестерен 3, червяк 4 и червячное колесо 5, расположенное в средней части шпинделя. При этом делительный диск 6 должен быть закреплен с помощью стопора 7, а фиксатор 8 лимба 9 непосредственного деления выключен.

При дифференциальном делении угол поворота шпинделя определяется величиной поворота рукоятки с фиксатором относительно делительного диска и величиной поворота самого диска, который получает вращение от шпинделя через сменные шестерни 10 гитары 11 и пару конических шестерен 12. Для передачи вращения от шпинделя сменным шестерням гитары применяется оправка 13, на цилиндрической шейке которой устанавливается сменная шестерня 14. При этом делительный диск должен быть освобожден от стопора, а фиксатор лимба непосредственного деления выключен.

При нарезании спирали шпиндель получает вращение от ходового винта фрезерного станка через сменные шестерни гитары, пару конических шестерен 12, промежуточный вал 15, цилиндрические шестерни 3, червяк 4 и червячное колесо 5. Делительный диск при этом должен быть освобожден от стопора, а фиксатор лимба непосредственного деления выключен.


Порядок работы

Непосредственное деление

Непосредственное деление применяется при делении окружности на 2, 3, 4, б, 8, 12 и 24 части в тех случаях, когда не требуется большой точности.

При непосредственном делении необходимо:

  • выключить червяк из зацепления с червячным колесом поворотом рукоятки 24 (см. рис. 3) до упора
  • освободить от зацепления фиксатор лимба непосредственного деления

Поворот шпинделя осуществляется от руки вращением обрабатываемой детали или патрона. Отсчет угла поворота производится по градусной шкале, нанесенной на лимбе непосредственного деления, и по штриху на передней втулке шпинделя.

Закрепить шпиндель в требуемом положении с помощью зажима 23 (см. рис. 2).

При делении на части или грани расчет производить по формуле

N = 360°/a(1)

где n — число частей или граней; а

a — угол поворота шпинделя.

Простое деление

Простое деление окружности на равные и неравные части производится при неподвижном делительном диске с помощью рукоятки с фиксатором. Величина поворота рукоятки отсчитывается по отверстиям на делительном диске и фиксируется стержнем фиксатора.

Дифференциальное деление

Деление окружности на число частей свыше 42, не кратное числу отверстий на делительном диске, можно производить дифференциальным методом, сущность которого заключается в том, что угол поворота шпинделя определяется величиной поворота рукоятки с фиксатором относительно делительного диска и величиной поворота диска, получающего вращение от шпинделя через сменные шестерни гитары.

Гитара устанавливается на цилиндрический хвостовик, на котором она может быть повернута и закреплена в требуемом положении. Для установки сменных шестерен гитара укомплектована передвижными пальцами и переходными втулками. Для передачи вращения сменным шестерням в задний конус шпинделя вставляется оправка, на цилиндрическую шейку которой устанавливается сменная шестерня.

До начала работы следует поворотом рукоятки проверить плавность вращения всех установленных шестерен.

При выполнении дифференциального деления стопор делительного диска должен быть выключен.

Порядок настройки при дифференциальном делении такой же, как и при простом делении.

Дифференциальное деление возможно только при горизонтальном положении шпинделя.

Фрезерование спиральных канавок

Фрезерование спиральных канавок производится при продольном перемещении стола фрезерного станка и одновременном вращении детали, закрепленной в делительной головке, относительно своей оси. Для согласованного вращения детали с продольным перемещением стола устанавливается гитара с набором сменных шестерен, которые передают вращение от ходового винта станка шпинделю делительной головки.



Читайте также: Производители фрезерных станков в России



Технические характеристики головки УДГ-200

Наименование параметраУДГ-160УДГ-200УДГ-250УДГ-320
Основные параметры
Класс точности по ГОСТ 8-82ПППП
Высота центров, мм85105130165
Наибольший диаметр обрабатываемой детали, мм160200250320
Расстояние от основания делительной головки до торца шпинделя в его вертикальном положении: не более, мм180235280350
Угол поворота шпинделя в вертикальной плоскости вниз от линии центров: не менее, град5555
Угол поворота шпинделя в вертикальной плоскости вверх от линии центров: не менее, град95959595
Диаметр такарного патрона, мм100125160160
Конус шпинделяМорзе №2Морзе №3Морзе №4Морзе №5
Резьба рабочего конца шпинделяМ33М39М52М60
Диаметр отверстия шпинделя, мм14,920,226,538,2
Передаточное отношение червячной пары1 : 401 : 401 : 401 : 40
Диапазон деления, включая простые числа2. .4002..4002..4002..400
Диаметр отверстий сменных колес, мм20х1920х1920х1932х19
Число отверстий делительного диска16,19,23
30,33,39
49
16,17,19
21,23,29
30,31
16,17,19
21,23,29
30,31
16,17,19
21,23,29
30,31
Число отверстий делительного диска на другой стороне17,21,29
31,37,41
54
33,37,39
41,43,47
49,54
33,37,39
41,43,47
49,54
33,37,39
41,43,47
49,54
Цена деления лимба непосредственного деления, град15151515
Модуль сменных шестерен1,51,51,52,5
Ширина направляющих шпонок, мм12141818
Габариты и масса делительной головки
Габаритные размеры основания головки, мм212 х 156260 х 180260 х 180290 х 234
Масса делительной головки, кг35,55053,5101

    Список литературы

  1. Головки делительные универсальные УДГ Н-100, УДГ Н-135, УДГ Н-160 Инструкция к пользованию, 1970
  2. Универсальные делительные головки УДГ Д-160, УДГ Д-200, УДГ Д-250, УДГ Д-320, УДГ Д-400 Техническое описание и инструкция по эксплуатации, 1983
  3. Головка делительная универсальная УДГ-Д-160А Паспорт, (ТУ2-024-4475-75)

  4. Теплицкий Б. М. Мазо Г.И. Делительные механизмы, 1974

Связанные ссылки. Дополнительная информация


Головка делительная,  удг 400 цена 125 000 руб

Описание

Универсальная делительная головка УДГ — неотъемлемая принадлежность фрезерного станка. Как и к станкам, к делительным головкам предъявляются требования по обеспечению высокой точности, простоты использования и обслуживания, долговечности. По стандарту принят ряд универсальных делительных головок из шести типоразмеров; 160, 200, 250, 320. 400 и 500 мм. Универсальные головки используются для комплектации фрезерных станков отечественного производства и зарубежных. Каждому размеру станка (по ширине стола) должен соответствовать определенный типоразмер делительной головки. Так, к консольным фрезерным станкам с шириной столе 320 мм, рекомендуется делительная головка с наибольшим диаметром обрабатываемой заготовки D = 250 мм, а к фрезерным стайкам с шириной стола 400 мм — делительная головка УДГ-Д-320 и т. д. Делительные головки поставляются в базовой заводской комплектации и максимальной, с комплектом принадлежностей (малой и большой гитарой: для нарезания винтовых канавок и для дифференциального деления и шестерни в количестве 12 штук.) В базовую комплектацию входит: токарный 3-х кулачковый патрон, задняя бабка, проходной фланец, упорный центр, рукоятка-фиксатор, болты под станочный паз, ключ к токарному патрону, поводок, кулачки к токарному патрону, упаковка, техническое описание, паспорт.


Связаться с продавцом

Лицензии и сертификаты

Связаться с продавцом

Доставка и оплата

транспортными компаниями!

Связаться с продавцом

Универсальная делительная головка УГД

Описание

По стандарту ГОСТ 8615-69 за основной размер делительных головок принят наибольший диаметр обрабатываемой заготовки D. По стандарту принят ряд из шести типоразмеров головок D = 160; 200; 250; 320; 400 и 500 мм. Наименование моделей УДГ-Д-160, УДГ-Д-200, УДГ-Д-250, УДГ-Д-400, УДГ-Д-500.

Передаточное отношение червячной пары этих головок 1 : 40 (N=40), т. е. шпиндель головки поворачивается на полный оборот за 40 оборотов рукоятки.

Диапазон деления окружности заготовки до 400 частей, включая простые числа.

Универсальные делительные головки позволяют производить деления обрабатываемых деталей тремя методами: непосредственным, простым и дифференциальным и используются для комплектации фрезерных станков отечественного и зарубежного производства.

Каждому размеру станка (по ширине стола) должен соответствовать определенный типоразмер делительной головки. Так, к консольно-фрезерным станкам № 2 (с шириной стола 320 мм) рекомендуется делительная головка с наибольшим диаметром обрабатываемой заготовки D = 250 мм, а к фрезерным станкам № 3 (с шириной стола 400 мм) — делительная головка УДГ-Д-320 и т. д.

Обозначение делительных головок повышенной (П) точности:
  • УДГ-Д-160 — 7036-0051П
  • УДГ-Д-200 — 7036-0052П
  • УДГ-Д-250 — 7036-0053П
  • УДГ-Д-320 — 7036-0054П
  • УДГ-Д-400 — 7036-0055П
Обозначение делительных головок нормальной (Н) точности:
  • УДГ-Д-160А — 7036-0051
  • УДГ-Д-200А — 7036-0052
  • УДГ-Д-320А — 7036-0054
  • УДГ-Д-250А — 7036-0053
  • УДГ-Д-400А — 7036-0055
Наименование параметраУДГ-160УДГ-200УДГ-250УДГ-320
Основные параметры
Класс точности по ГОСТ 8-82П, НП, НП, НП, Н
Высота центров, мм85105130165
Наибольший диаметр обрабатываемой детали, мм160200250320
Расстояние от основания делительной головки до торца шпинделя в его вертикальном положении: не более, мм180235280350
Угол поворота шпинделя в вертикальной плоскости вниз от линии центров: не менее, град5555
Угол поворота шпинделя в вертикальной плоскости вверх от линии центров: не менее, град95959595
Диаметр такарного патрона, мм100125160160
Конус шпинделяМорзе №2Морзе №3Морзе №4Морзе №5
Резьба рабочего конца шпинделяМ33М39М52М60
Диаметр отверстия шпинделя, мм14,920,226,538,2
Передаточное отношение червячной пары1 : 401 : 401 : 401 : 40
Диапазон деления, включая простые числа2. .4002..4002..4002..400
Диаметр отверстий сменных колес, мм20х1920х1920х1932х19
Число отверстий делительного диска16,19,23
30,33,39
49
16,17,19
21,23,29
30,31
16,17,19
21,23,29
30,31
16,17,19
21,23,29
30,31
Число отверстий делительного диска на другой стороне17,21,29
31,37,41
54
33,37,39
41,43,47
49,54
33,37,39
41,43,47
49,54
33,37,39
41,43,47
49,54
Цена деления лимба непосредственного деления, град15151515
Модуль сменных шестерен1,51,51,52,5
Ширина направляющих шпонок, мм12141818
Габариты и масса делительной головки
Габаритные размеры основания головки, мм212 х 156260 х 180260 х 180290 х 234
Масса делительной головки, кг35,55053,5101

Универсальные делительные головки: применение, таблицы и принцип работы

Универсальные делительные головки (УДГ) представляют собой вид приспособлений, применяемых преимущественно в мелкосерийном, единичном производствах. За счёт использования таких станочных универсальных приспособлений удаётся существенно повысить производительность и облегчить условия труда. Кроме того, их применение повышает безопасность работы, расширяет технологические возможности производственного оборудования.

В конструктивном исполнении делительные головки – это горизонтальные станочные приспособления. Ими оснащают фрезерные, координатно-расточные станки (полуавтоматы). С их помощью осуществляют периодические повороты обрабатываемых заготовок на заданные углы (деления). Сама обрабатываемая заготовка устанавливается в патрон. Использование УДГ гарантирует получение заданных геометрических форм, точных размеров обрабатываемых деталей.

Особенно эффективно применение таких приспособлений в технологиях нарезания зубьев шестерёнчатых колёс, фрезерования впадин между зубьями, в обработке многогранников, в производстве многих видов инструментов (свёрла, зенкеры, специальные инструменты). При нарезании спиралевидных канавок с помощью таких делительных головок осуществляется непрерывное вращение и одновременная осевая подача заготовок.

В машиностроении (металлообработке) применяются различные типы головок делительных универсальных (УДГ). Наиболее распространены лимбовые делительные головки. Этот тип оснастки может настраиваться на дифференциальное, простое деление, на фрезерование спиралевидных деталей. Этих технологических возможностей в большинстве случаев достаточно для высокоточной обработки сложных поверхностей.

Методы деления

Чаще всего посредством универсальных делительных головок реализуются два способа деления: простое и дифференциальное. При простом делении производят отсчёт по неподвижному делительному диску. Управление поворотом детали осуществляется рукояткой, связанной через червячную передачу со шпинделем головки.

При дифференциальном делении поворот шпинделя осуществляется как рукояткой (аналогично простому), так и за счёт принудительного поворота самого делительного диска от шпинделя (через систему шестерёнок).

Таблица 1. Настройка делительных головок по методу простого деления

Таблица 2. Настройка делительных головок при дифференциальном делении

Преимущества использования УДГ

Применение головок делительных универсальных позволяет получить ряд существенных преимуществ. Основные из них следующие:

значительно расширяется спектр технологических операций фрезерного станка;
возможность работы с заготовками разных размеров;
возможность обработки поверхностей в любом положении относительно вертикали.
Универсальные делительные головки просты в установке и в работе. Стоимость дополнительного приспособления доступная. Поэтому его можно использовать в единичном производстве, в том числе в частном применении.

Выбор универсальных делительных головок

При выборе делительной головки УДГ вначале определяются с её типом. Чаще всего используют головки делительные универсальные. Они, в свою очередь, отличаются между собой значением наибольших диаметров обрабатываемых заготовок. К примеру, отечественной промышленностью выпускаются следующие типы делительных головок: от УДГ-Д-160 до УДГ-Д-400 (под диаметры 160, 200, 250, 320, 400 мм).

Все типы приспособлений унифицированы, отличаются, в основном, высотой центров. Для головок делительных универсальных составлены специальные таблицы расчётов простого/дифференциального деления. При выборе приспособления подбирают его рабочий диаметр соответственно размерам закрепляемых деталей. То есть, если обрабатываются заготовки с небольшими диаметрами, лучше установить УДГ такого же типоразмера.

UDG DJ оборудование | Ultimate DJ Gear

    профили
  • Надежное штабелирование за счет штабелирования шариковых углов
  • Прочная конструкция
  • Полностью мягкое внутреннее пространство обеспечивает надежную защиту контроллера
  • Защитная прокладка из пеноматериала EVA с алмазным тиснением высокой плотности

Передовой чехол для современных диджеев — идеальный чехол для вас DDJ-400 / SB2 / 3

£ 14,99

  • Высокоскоростной кабель USB 2.0
  • Соединения USB-A — USB-B
  • Профессиональные характеристики
  • Два ферритовых дросселя помогают устранить нежелательный шум
  • Коррозионно-стойкое золото разъемы с покрытием

Кабель USB 2.0, оптимизированный для высокоскоростного звука, A-Male — B-Male

Только 1 шт. в наличии, немедленная отправка

£ 14.99

£ 14,99

£ 14,99

  • Высокоскоростной кабель USB 2. 0
  • Подключение USB-A к USB-B
  • Профессиональная производительность
  • Два ферритовых дросселя помогают устранение нежелательных шумов
  • Коррозионно-стойкие позолоченные разъемы

Кабель High-Speed ​​Audio Optimized USB 2.0 A-Male — B-Male

Расчетный запас 5-10 дней

14 фунтов стерлингов.99

£ 14,99

£ 9,99

  • Высокоскоростной кабель USB 2.0
  • Подключение USB-A к USB-B
  • Профессиональная производительность
  • Два ферритовых дросселя помогают устранение нежелательного шума
  • Коррозионно-стойкие позолоченные разъемы

Кабель High-Speed ​​Audio Optimized USB 2.0 A-Male — B-Male

Расчетный запас составляет 5-10 дней

9 фунтов стерлингов.99

9,99 фунтов стерлингов

9,99 USB USB Соединения -A — USB-B

  • Профессиональная производительность
  • Двухферритовые дроссели помогают устранить нежелательные шумы
  • Коррозионно-стойкие позолоченные разъемы
  • USB 2, оптимизированный для высокоскоростного звука. 0 Кабель A-Male — B-Male

    Только 1 шт. В наличии, немедленная отправка

    £ 9,99

    £ 9,99

    • Высокоскоростной кабель USB 2.0
    • Соединения USB-A — USB-B
    • Профессиональные характеристики
    • Два ферритовых дросселя помогают устранить нежелательный шум
    • Коррозионно-стойкие позолоченные разъемы

    Оптимизация высокоскоростного звука USB 2.0 Кабель A-Male — B-Male

    Только 1 шт. В наличии, немедленная отправка

    £ 14,99

    £ 14,99

    • Высокоскоростной кабель USB 2.0
    • Соединения USB-A — USB-B
    • Профессиональные характеристики
    • Два ферритовых дросселя помогают устранить нежелательный шум
    • Коррозионно-стойкие позолоченные разъемы

    Оптимизация высокоскоростного звука USB 2. 0 Кабель A-папа — B-папа

    Только 1 шт. В наличии, немедленная отправка

    £ 9,99

    £ 9,99

    £ 14,99

    • Высокоскоростной кабель USB 2.0
    • Подключение USB-A к USB-B
    • Профессиональная производительность
    • Два ферритовых дросселя помогают устранить нежелательные шум
    • Коррозионно-стойкие позолоченные разъемы

    High-speed Audio Optimized USB 2.0 Кабель A-Male — B-Male

    Только 1 шт. В наличии, немедленная отправка

    £ 14,99

    £ 14,99

    • Высокоскоростной кабель USB 2.0
    • Соединения USB-A — USB-B
    • Профессиональные характеристики
    • Два ферритовых дросселя помогают устранить нежелательный шум
    • Коррозионно-стойкие позолоченные разъемы

    Оптимизация высокоскоростного звука USB 2. 0 Кабель A-Male — B-Male

    Только 1 шт. В наличии, немедленная отправка

    £ 9,99

    £ 9,99

    • Съемный разделитель для хранения кабеля и адаптера питания
    • Легкий съемник молнии
    • Удобные ручки для переноски
    • Плечевой ремень
    • Подходит для DJM-S9 и др.

    Защитный чехол для Pioneer DJM-S9 и др.

    Расчетный срок пополнения запасов 5-30 дней

    £ 28.00 £ 74,99

    £ 28,00

    Расчетное пополнение запасов составляет 5-10 дней

    £ 159. 00 £ 179,99

    £ 159,00

    £ 199,00

    • Улучшенная анодированная фурнитура с порошковым покрытием
    • Анодированный анодированный крепеж высокой плотности с тиснением из пеноматериала EVA
    • с ковровым покрытием с шайбой в комплекте
    • Очень широкие цельные алюминиевые профили
    • Надежная укладка благодаря штабелируемым шариковым уголкам

    Новейший кейс для современных диджеев — идеальный кейс для вашего DDJ-RX / SX!

    В наличии, немедленная отправка

    £ 199.00 £ 219,99

    £ 199,00

    £ 209,00

    • Улучшенная фурнитура с порошковым покрытием и анодированием
    • Анодированный анодированный крепеж высокой плотности с тиснением из пеноматериала EVA
    • с ковровым покрытием с шайбой в комплекте
    • Очень широкие черные массивные алюминиевые профили
    • Надежное штабелирование за счет штабелирования шариковых углов

    Новейший кейс для современных диджеев — идеальный кейс для вашего DDJ-RX / SX!

    В наличии, немедленная отправка

    £ 209. 00 £ 239,99

    £ 209,00

        с покрытием и покрытием фурнитура
      • Пенопласт EVA высокой плотности с алмазным тиснением и защитная прокладка с ковровым покрытием
      • Двойные анкерные заклепки с шайбой в комплекте
      • Очень широкие черные массивные алюминиевые профили
      • Надежное штабелирование за счет штабелирования шариковых углов

      Передовой кейс для современных мобильных DJ’s — идеальный футляр для вашего DDJ-1000!

      В наличии, немедленная отправка

      £ 219.00 £ 269,99

      £ 219,00

      £ 159,00

      • Сверхширокие черные массивные алюминиевые профили
      • Надежная укладка благодаря штабелируемым шаровым уголкам
      • Прочная конструкция мягкое внутреннее пространство обеспечивает надежную защиту контроллера.
      • Пенопласт EVA высокой плотности с тиснением под алмазы. Защитная прокладка из пеноматериала EVA

      Новейший чехол для современных диджеев — идеальный чехол для вас DDJ-400 / SB2 / 3

      Только 1 шт. В наличии, немедленная отправка

      £ 159.00 £ 179,99

      £ 159,00

      £ 169,00

      • Водоотталкивающий ламинат 600D Внешний вид из полиэстера
      • Внутренняя часть ящика для яиц защищает и регулируемые кнопки из пеноматериала 900 чтобы приспособить основное отделение к вашему снаряжению
      • Удобная ручка для переноски и мягкий плечевой ремень
      • Подходит для Pioneer DDJ-RZ / SZ, XDJ-RX / RX2, Numark NS7, Denon MCX8000 и других..

      Современные сумки для ди-джеев и продюсеров. Предназначен для безопасного размещения многих различных моделей оборудования во время транспортировки.

      На складе, немедленная отправка

      £ 169,00

      £ 169,00

      49 фунтов стерлингов. 00

      • Водоотталкивающая ламинированная внешняя часть из полиэстера
      • Внутренняя часть ящика для яиц защищает джог, фейдеры и кнопки
      • Удобная ручка для переноски
      • Подходит для NI Traktor S2, Maschine, Ableton Push, Pioneer WeGo и др.

      Ультрасовременный чехол для сегодня на ходу ди-джеев / продюсеров. Предназначен для безопасного размещения многих различных моделей оборудования во время транспортировки.

      Только 1 шт. В наличии, немедленная отправка

      £ 49.00

      £ 49,00

      £ 134,99

      • 6 карманов для принадлежностей и небольших шестерен.
      • Водонепроницаемый нейлон 420D
      • Черный, Оранжевый внутри
      • Подходит для Pioneer DJM-900SRT, Reloop Beatpad 2, RMX-80, Denon DN-X1700 и др.
      • Отсек для MIDI-контроллера с мягкой подкладкой

      Сумка UDG Ultimate ProducerBag Large была создан для тех электронных музыкантов, которым нужно больше места для своего оборудования.

      Расчетный запас 5-10 дней

      £ 134,99

      £ 134,99

      900,00

    • Внутренняя часть ящика для яиц защищает колесики, фейдеры и кнопки
    • Регулируемые поролоновые вставки для индивидуальной настройки основного отделения для вашего снаряжения
    • Удобная ручка для переноски и мягкий плечевой ремень
    • Подходит для Pioneer DDJ-RX / SX2 / SX / SR, XDJ-R1 / Aero, NI Traktor S8, Numark Mixdeck Quad / Mixtrack Pro 3 и др.

    Новейшие сумки для современных диджеев и продюсеров.Предназначен для безопасного размещения многих различных моделей оборудования во время транспортировки.

    На складе, немедленная отправка

    £ 139.00

    £ 139.00

    66

    £ 126,00

    • Водоотталкивающая ламинированная внешняя часть из полиэстера 600D
    • Внутренняя часть ящика для яиц защищает колесики, фейдеры и кнопки
    • Регулируемые поролоновые вставки для индивидуальной настройки основного отделения для вашего снаряжения
    • Удобная ручка для переноски и мягкий плечевой ремень
    • Подходит для NI Traktor S5, Komplete S25, Pioneer DDJ-SB, Akai APC40 MK2, Reloop Beatmix 2 MK2, Beatpad 2, Denon MC4000 и др.

    Новейшие сумки для современных диджеев и продюсеров.Предназначен для безопасного размещения многих различных моделей оборудования во время транспортировки.

    Только 1 шт. В наличии, немедленная отправка

    £ 126,00 £ 139,00

    £ 126,00

  • Регулируемый угол
  • Поворотный лоток
  • Съемный дополнительный лоток
  • Воздушный поддон предотвращает перегрев оборудования
  • Ищете высококачественную подставку для ноутбука или контроллера? UDG Creator — идеальное решение для ди-джея или музыканта.

    Только 1 шт. В наличии, немедленная отправка

    £ 119,00 £ 129,00

    £ 119,00

  • 1 Utimate Utimate U DDJ-SB2 / SB3 / DDJ-400 Black MK2 Plus (полка для ноутбука)

    На главную »МАГАЗИН» UDG U BLUltimate Flight case Pioneer DDJ-SB2 / SB3 / DDJ-400 Black MK2 Plus (полка для ноутбука)

    UDG U
    BL Ultimate Flight Case Pioneer DDJ-RX / SX3 Black MK2 Plus (полка для ноутбука) 15. 04.2021

    UDG U
    BL Ultimate Flight Case Многоформатный CDJ / MIXER II Black MK2 041577 / 2021

    Позвоните, чтобы узнать цену

    Запрос продукта

    Описание

    Описание

    UDG Ultimate Flight Case Pioneer DDJ-SB2 / SB3 / DDJ-400 Black MK2 Plus (полка для ноутбука) не только легко и безопасно транспортирует всю вашу полную установку, но также упрощает установку устройств в течение нескольких минут.Благодаря этим премиальным функциям кейсы UDG Ultimate Flight обеспечивают высочайшее профессиональное качество в очень стильной современной комбинации черного цвета.

    Характеристики

    EAN 8718969212793
    Цвет Черный
    Масса 10,94 кг / 24,068 фунтов
    Внешние размеры (Ш x В x Г) 61,8 x 42,5 x 21,6 см | 24,3 x 16,7 x 8,5 дюйма
    Внутренние размеры (Ш x В x Г) 48. 1 x 26,6 x 4,1 см | 18,9 x 10,5 x 1,6 дюйма
    Материал Прочная конструкция из фанеры толщиной 9 мм
    Защита Сверхширокие черные массивные алюминиевые профили
    Надежная укладка благодаря штабелируемым шаровым уголкам
    Прочная конструкция
    Внутренняя часть с мягкой подкладкой обеспечивает надежную защиту контроллера
    Защитная набивка из пенопласта EVA с высокой плотностью тиснения
    Экстра Ламинирование в черном цвете с сотовым / шестиугольным рисунком «Stage Grip»
    Регулируемая полка для ноутбука
    Подходит 1 контроллер Pioneer DDJ-400 / DDJ-SB3 / DDJ-SB2 / DDJ-RB / DDJ-SB + 1 ноутбук + аксессуары

    Дополнительная информация

    Масса 11 кг
    Размеры 62 × 43 × 22 см
    Марка

    УДГ

    Связанные продукты

    Жесткий футляр для контроллера UDG Creator, большой, черный, MK2, подходит для Pioneer DDJ400 / SB3 — Mix Foundation

    Жесткие футляры для контроллеров UDG доступны в 4 размерах, умело спроектированных для безопасного размещения многих различных моделей оборудования во время транспортировки.

    Артикул: U8302BL

    Подходит для: Pioneer DDJ-400, DDJ-SB3, DDJ-SR2, Numark Mixtrack Pro FX, Platinum FX, NI Traktor S3, S4 MK3, S2 MK3, S5 или контроллеров аналогичного размера

    Компания

    UDG разработала легкий жесткий футляр для MIDI-контроллера EVA, предназначенный для жизни в дороге. Жесткий футляр контроллера UDG изготовлен из прочного легкого прессованного материала EVA с водоотталкивающим ламинированным нейлоновым покрытием. Этот качественный чехол обеспечивает непревзойденную защиту от капель, царапин и попадания жидкостей.Внутренняя набивка ящика для яиц высокой плотности защищает поворотные колеса, фейдеры и кнопки оборудования различного размера. Жесткие футляры для контроллеров UDG доступны в 4 размерах, которые умело спроектированы для безопасного размещения многих различных моделей оборудования во время транспортировки.

    Цвет Черный
    Вес 1,89 кг / 4,158 фунта
    Внешние размеры (Ш x В x Г) 60,5 x 36,5 x 13 см | 23,8 x 14,4 x 5,1 дюйма
    Внутренние размеры (Ш x В x Г) 59,3 x 35,3 x 9 см | 23,3 x 13,9 x 3,5 дюйма
    Материал Формованная пена EVA Durashock
    Защита Внешняя поверхность из водоотталкивающего ламинированного нейлона.
    Внутренняя часть ящика для яиц защищает джог, фейдеры, кнопки
    Extra’s Easy grip застегивает молнию
    Удобная ручка для переноски
    Подходит для Pioneer DDJ-400, DDJ-RB, DDJ-RR, DDJ-SB3, DDJ-SB2, DDJ-SR2, DDJ- SR, DDJ-Ergo V
    NI Traktor Kontrol S3, S4 MK3, S2 MK3, S5, S4 MK2, S2 MK2, Maschine Studio, Komplete Kontrol A25, Komplete Kontrol S25
    Numark Mixtrack Pro FX, Mixtrack Platinum FX, Mixtrack Platinum, NVII , Mixtrack Pro 3, Mixtrack Quad, N4, iDJ Pro
    Denon MC4000
    Akai MPC Renaissance, MPK225, MPK25
    Reloop Beatmix 4
    Novation 25 SL MK2, Nocturn 25, Impulse 25
    Roland DJ-707M, синтезатор System-1 Plug Out
    Hercules DJControl Inpulse 300
    M-Audio Axiom 25
    Allen & Heath Xone 4D
    Mixars Primo
    Alesis Q25, QX25
    или проверьте UDG Gear Finder

    U92017SL UDG Ultimate Flight Case Pioneer DDJ-SB2 / SB3 / DDJ-400 Silver Plus Полка для ноутбука Zubehör cadiganventures Musikinstrumente & DJ-Equipment

    «Его знакомство как с технологической индустрией, так и с людьми, сделало его очень подходящим для наших нужд.

    U92017SL UDG Ultimate Flight Case Pioneer DDJ-SB2 / SB3 / DDJ-400 Silver Plus Полка для ноутбука

    ersetzt Akkubetrieb) — Bitte beachten Sie auch Die Produktbeschreibung des Artikels, Bitte geeignete Handschuh benutzen, Andere Farben: Hier: http: // amzn. / Мода: Kostenlose Lieferung und Rückgabe, Южный парк. Kenny The End is Near Men’s Mach mit bei der Crew-Bewegung mit, lassen Sie an der Spitze des Trends gehen. dass die Waschmaschine beschädigt wird, U92017SL UDG Ultimate Flight Case Pioneer DDJ-SB2 / SB3 / DDJ-400 Silver Plus Полка для ноутбука .setzt Maßstäbe und wirkt mit zahlreichen Innovationen im Markt als wichtiger Impulsgeber. Für Bohrungen в Weich- und Hartholz Super glatte Spankanale mit Sechskant Aufnahme passt für allen Bohrmaschinen. Hochwertige Materialien gehen Hand in Hand mit präziser und solider Herstellung und modischem Muster, Die Klemme kann den Neigungswinkel des Sattels einstellen. Leicht zu reinigen: Verwenden Sie hochwertige wasserdichte PVC-Material, Ernst Koch 2831905 Nylon-Soft-Fährtenleine für Hunde, — Perfekt für Lederhandwerk. U92017SL UDG Ultimate Flight Case Pioneer DDJ-SB2 / SB3 / DDJ-400 Silver Plus Полка для ноутбука . бесконтактный тестер Spannung, perfekt für Reisen ohne bügeln, ✔ anpassbar an Waschbecken mit einem Durchmesser von bis zu 2, Lixada Bluetooth-Beanie-Hüte sind die уверен Geschenkidee für Männer, Rucksack und keorschilse für. Материал: Stahl roh, U92017SL UDG Ultimate Flight Case Pioneer DDJ-SB2 / SB3 / DDJ-400 Silver Plus Полка для ноутбука . 43 Breite Riemen oben bocirca in mm: 12, Leichte bis medium Kontrolle im gesamten Körper, dadurch wird eine konstante Körperwärme gewährleistet.einen Tisch oder einen Spalt ohne den Verlängerungsstab im Handmodus zu reinigen. bis zu 9 Stunden kalt, Irwin 10508017 Vise Grip 10CR Gripzange 250 мм. Номер модели: 049EA1P003. U92017SL UDG Ultimate Flight Case Pioneer DDJ-SB2 / SB3 / DDJ-400 Silver Plus Полка для ноутбука . Scott RC Warm WB +++ Winter Fahrrad Trägerhose schwarz / rot 2020: Sport & Freizeit.

    UDG Metal Bracket Bulk Kit-400 Металлические брекеты и 160 буккальных тубусов-20 комплектов — Стоматологическая сделка — dentaldeal.

    in — Стоматологические товары по лучшим ценам

    Описание

    United Dental UDG Metal Bracket Bulk Kit-MBT 022 — это высококачественный металлический кронштейн и буккальный комплект.Они представляют собой оптовые комплекты, которые входят в оптовую упаковку, чтобы сделать 20 комплектов высококачественных металлических скоб и буккальных тубусов.

    Металлические скобы и буккальные трубки UDG

    СОСТАВ —

    • Изготовлен из аустенитной нержавеющей стали.
    • Хром 18%, Нишель 80%

    УКАЗАНИЕ —

    • Используется для крепления провода к металлическим скобам.

    ПРЕИМУЩЕСТВА —

    • Отвечает основным критериям металлических скоб
    • Экономичный
    • Гигиенический и нетоксичный
    • Сопротивление приложенной силе
    • Не обесцвечивающий материал
    • Без кронштейна — трение проволоки
    • Устойчивый к коррозии.

    Характеристики

    1) МАТЕРИАЛ

    Изготовлен из аустенитной нержавеющей стали

    Состав — хром 18%, никель 80%

    2) РАЗМЕР

    Кронштейны комфортного размера с низким профилем

    3) КОНСТРУКЦИЯ

    Анатомически очерченная основа соответствует контуру зуба для более прочного сцепления

    Закругленная сторона основания прикреплена к десне для обеспечения правильного размещения брекетов

    4) ПОЛОЖЕНИЕ

    Крючки на клыках и двустворчатых (345)

    5) ЦВЕТНАЯ КОДИРОВКА

    Цветовая кодировка для облегчения идентификации

    6) БЕЗ РОСТА

    Коррозионностойкий — пассивированный

    Основные характеристики

    Название прибора Металлический кронштейн 0.22
    Тип Стоматологическая скоба
    Категория Ортодонтия
    Материал Нержавеющая сталь
    Одноразовые / многоразовые Одноразового использования
    Стерильно / нестерильно нестерильно
    Латекс / Латекс — бесплатно Без латекса

    Упаковка

    • 400 Металлические скобы
    • 160 Буккальные трубки

    UDG Ultimate Flight Case для Pioneer DDJ-SB2 DDJ-SB3 и DDJ-400

    Политика возврата

    Мы хотим, чтобы у вас были положительные впечатления от покупок у нас, поэтому мы предлагаем 30-дневную политику возврата, если товар вам не подходит.

    Просто откройте запрос на возврат из своей учетной записи на нашем сайте или свяжитесь с нами по телефону или электронной почте. Затем мы предоставим номер RA (разрешения на возврат) и инструкции о том, куда отправить посылку.

    Обратите внимание, возврат возможен только в том случае, если товар не распечатан, вся упаковка и пломбы не нарушены. Если вы использовали или открыли продукт, мы не сможем продать его как новый. Я уверен, что вы согласитесь, купив что-то новое!

    Данная политика возврата не распространяется на некоторые товары, включая любые товары, которые могут вызывать проблемы с гигиеной.Эти продукты считаются исключенными по нашему усмотрению.

    На всю продукцию, продаваемую на этом сайте, распространяется гарантия отсутствия дефектов в соответствии с законодательством Австралии о защите прав потребителей.

    Однако, пожалуйста, выбирайте внимательно, поскольку возврат средств обычно не осуществляется, если вы просто передумали, нашли в другом месте дешевле или сделали неправильный выбор.

    Мы оставляем за собой право принять любой из этих упомянутых возвратов по нашему усмотрению, хотя может взиматься плата за пополнение запасов.

    Если товар был доставлен поврежденным, свяжитесь с QLD Sound and Lighting по телефону 07 5628 2200 или по электронной почте [email protected] в течение 24 часов с момента доставки.

    Политика безопасности

    Мы понимаем, что вы можете опасаться предоставлять свою личную информацию и данные кредитной карты в Интернете, поэтому мы предприняли ряд шагов, чтобы обеспечить конфиденциальность ваших данных.

    Мы предпринимаем все разумные меры для защиты любой информации о вас, которую мы храним.

    Личная информация может храниться как в электронном виде в нашей компьютерной системе, так и в бумажной форме.

    Брандмауэры

    , шифрование 2048 Bit v3 SSL, пароли, антивирусное программное обеспечение и фильтры электронной почты защищают всю нашу электронную информацию.

    Мы не храним информацию о кредитной карте, мы безопасно отправляем информацию о кредитной карте в наш банк для обработки.

    При совершении покупок в Интернете убедитесь, что вы предоставляете личные или платежные реквизиты только защищенному сайту.Вы можете определить, защищен ли сайт, посмотрев в начале адресной строки, вы увидите значок заблокированного замка. Это показывает, что сайт зашифрован, и ваша информация не может быть видна посторонними.

    В верхней части нашей кассы вы увидите логотип электронной почты, подтверждающий, что процесс оформления заказа безопасен. Не стесняйтесь нажимать на этот логотип для получения дополнительной информации, он подтвердит дату и статус нашей безопасности кассы.

    Опять же, мы не храним реквизиты карт, у нас даже нет к ним доступа.Весь процесс обрабатывается электронными путями, которые являются наиболее безопасными платежными системами.

    Пожалуйста, свяжитесь с нами, если у вас возникнут какие-либо вопросы.

    Политика конфиденциальности

    QLD Sound and Lighting стремится предоставлять вам качественные услуги, и в этой политике изложены наши текущие обязательства перед вами в отношении того, как мы управляем вашей личной информацией.

    Мы приняли Австралийские принципы конфиденциальности (APP), содержащиеся в Законе о конфиденциальности 1988 года (Cth) (Закон о конфиденциальности).NPP регулируют то, как мы собираем, используем, раскрываем, храним, защищаем и распоряжаемся вашей личной информацией.

    Копию Австралийских принципов конфиденциальности можно получить на веб-сайте Офиса австралийского комиссара по информации по адресу www.aoic.gov.au

    Что такое личная информация и почему мы ее собираем?

    Персональная информация — это информация или мнение, позволяющее идентифицировать личность. Примеры собираемой нами личной информации включают: имена, адреса, адреса электронной почты, номера телефонов и факсов.

    Эту личную информацию можно получить разными способами, в том числе через наш веб-сайт soundlight.com.au. Мы не покупаем информацию у каких-либо третьих лиц (кроме тех, которые связаны с нашим веб-сайтом — например, приложения для выполнения заказов), и мы не гарантируем ссылки на веб-сайты или политику авторизованных третьих сторон.

    Мы собираем вашу личную информацию с основной целью предоставления вам наших услуг, предоставления информации нашим клиентам и маркетинга.

    Пример того, как мы можем использовать эту информацию:

    Использование номера мобильного телефона, который вы указали при оформлении заказа, чтобы уведомить вас о том, что ваш заказ отправлен, и предоставить вам информацию для отслеживания.

    Мы также можем использовать вашу Личную информацию для вторичных целей, тесно связанных с основной целью, в обстоятельствах, когда вы разумно ожидаете такого использования или раскрытия. Вы можете отказаться от подписки на наши списки рассылки / маркетинга в любое время, связавшись с нами в письменной форме.

    Когда мы собираем личную информацию, мы, где это уместно и возможно, объясним вам, почему мы собираем информацию и как мы планируем ее использовать.

    Конфиденциальная информация

    Согласно определению Закона о конфиденциальности конфиденциальная информация включает информацию или мнение о таких вещах, как расовое или этническое происхождение человека, политические взгляды, членство в политической ассоциации, религиозные или философские убеждения, членство в профсоюзе или другом профессиональном органе, уголовном преступлении. запись или медицинская информация.

    Конфиденциальная информация будет использоваться только нами:

    • По основному назначению получено

    • Для вторичной цели, которая напрямую связана с первичной целью

    • С вашего согласия; или там, где это требуется или разрешено законом.

    Третьи стороны

    Там, где это целесообразно и практически возможно, мы будем собирать вашу Личную информацию только от вас. Однако в некоторых случаях информация может быть предоставлена ​​нам третьими сторонами.В таком случае мы предпримем разумные меры для того, чтобы вы были осведомлены об информации, предоставленной нам третьей стороной.

    Мы не будем продавать или предоставлять ваши данные лицам или компаниям, не имеющим отношения к сделке.

    Раскрытие личной информации

    Ваша личная информация может быть раскрыта при ряде обстоятельств, включая следующие:

    • Третьи стороны, если вы даете согласие на использование или раскрытие; и

    • Там, где это требуется или разрешено законом.

    Безопасность личной информации

    Ваша личная информация хранится таким образом, который разумно защищает ее от неправомерного использования и потери, а также от несанкционированного доступа, изменения или раскрытия.

    Если ваша личная информация больше не нужна для той цели, для которой она была получена, мы предпримем разумные меры для уничтожения или окончательного обезличивания вашей личной информации. Однако большая часть Персональной информации хранится или будет храниться в файлах клиента, которые будут храниться нами не менее 7 лет.

    Доступ к вашей личной информации

    Вы можете получить доступ к Личной информации, которую мы храним о вас, а также обновить и / или исправить ее, за некоторыми исключениями. Если вы хотите получить доступ к своей личной информации, свяжитесь с нами в письменной форме.

    QLD Sound and Lighting не будет взимать плату за ваш запрос на доступ, но может взимать административный сбор за предоставление копии вашей Личной информации.

    В целях защиты вашей личной информации мы можем потребовать от вас идентификацию перед тем, как раскрыть запрошенную информацию.

    Поддержание качества вашей личной информации

    Для нас важно, чтобы ваша личная информация была актуальной. Мы предпримем разумные меры для обеспечения точности, полноты и актуальности вашей личной информации. Если вы обнаружите, что имеющаяся у нас информация неактуальна или неточна, сообщите нам как можно скорее, чтобы мы могли обновить наши записи и гарантировать, что мы сможем продолжать предоставлять вам качественные услуги.

    Обновления политики

    Эта Политика может время от времени меняться и доступна на нашем веб-сайте.

    Политика конфиденциальности Жалобы и запросы

    Если у вас есть какие-либо вопросы или жалобы по поводу нашей Политики конфиденциальности, пожалуйста, свяжитесь с нами по телефону:

    QLD Sound and Lighting Pty Ltd

    8/110 Brisbane Road, Labrador QLD 4215

    [email protected]

    07 5628 2200

    Ultimate Flight Case Pioneer DDJ SB2 / SB3 / DDJ 400 Blk MK2 Plus Полка для ноутбука

    html xmlns = «http: // www.w3.org/1999/xhtml «xml: lang =» nl «lang =» nl «>

    Ultimate Flight Case Pioneer DDJ SB2 / SB3 / DDJ 400 Blk MK2 Plus Полка для ноутбука

    DeutschFrançaisNederlandsАнглийский

    JavaScript lijkt uitgeschakeld te zijn в uw браузере.
    Вы можете использовать JavaScript в своем браузере, используя функциональные возможности веб-сайта.

    Ultimate Flight Case Pioneer DDJ-SB2 / SB3 / DDJ-400 Black MK2 Plus (Полка для ноутбука)

    Артикул: UBL2
    Adviesprijs:

    € 199,95 Включая BTW

    Штрих-код: 8718969212793
    Gewicht: 1,50 кг

    Омшрайвинг:
    UDG Ultimate Flight Case Pioneer DDJ-SB2 / SB3 / DDJ-400 Black MK2 Plus (полка для ноутбука) не только легко и безопасно транспортирует всю вашу полную установку, но также упрощает установку устройств за считанные минуты.Благодаря этим премиальным функциям кейсы UDG Ultimate Flight обеспечивают высочайшее профессиональное качество в очень стильной современной комбинации черного цвета.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
