Характеристики универсальных делительных головок. УДГ-250.

Наименование параметра УДГ-Д-160, 160А УДГ-Д-200, 200А УДГ-Д-250 УДГ-Д-320 УДГ-Д-400, 400А
Наибольший диаметр обрабатываемой детали, мм 160 200 250 320 400
Угол поворота шпинделя вниз от линии центров 5
вертикальной плоскости не менее, гр вверх от линии центров 95
Конус шпинделя Морзе 2 Морзе 3 Морзе 4 Морзе 5
Высота центров, мм 85 105 130 165 210
Резьба рабочего конца шпинделя, мм М33х2
М39х3
М52х3 М60х4 М76x4
Диаметр отверстия шпинделя, мм 14,9 20,2 26,5 38,2
Передаточное отношение червячной передачи 1:40
Посадочный диаметр сменных шестерен 20f9 32f9
Число отверстий делительного диска:
на одной стороне 16, 19, 23, 30, 33, 39, 49 16, 17, 19, 21, 23, 29, 30, 31
на другой стороне 17, 21, 29, 31, 37, 41, 54 33, 37, 39, 41, 43, 47, 49, 54
Диаметр самоцентрирующегося патрона, мм 100 125 160 160 200
Цена деления лимба непосредственного деления 15
Ширина направляющих шпонок, мм 12 14 18 18 22
Габаритные размеры основания 212х156 260х180 260х180 290х234 290х234
Модуль сменных шестерен 1,5 2,5
Число зубьев сменных шестерен 25, 30, 35, 40, 50, 55, 60, 70, 80, 90, 100
Расстояние от основания до торца шпинделя 180 235 280 350 450
в его вертикальном положении, мм
Габаритные размеры основания делительной головки 212x156 260x180
290x234
Вес, кг 35,5 50 53,5 101 106

vpspt.ru

УДГ-200 (УДГ-Д-200) Универсальная делительная головкаСхемы, описание, характеристики

Сведения о производителе делительных головок УДГ-200 (УДГ-Д-200)

Разработчиком и изготовителем делительных головок УДГ-200 (УДГ-Д-200) до 1990 года было Ленинградское оптико-механическое объединение ЛОМО.

В настоящее время производство и реализацию универсальных делительных головок УДГ-160 (УДГ-Д-160), УДГ-200 (УДГ-Д-200), УДГ-250 (УДГ-Д-250), УДГ-320 (УДГ-Д-320) осуществляет Производственная компания "Делга", которая была основана в 1990 году на базе - ОАО "ЛОМО".

Продукция, выпускаемая Производственной компанией Делга


Делительные головки. Общие сведения

Делительные головки - это приспособление для широкоуниверсальных и консольно-фрезерных станков, которое значительно расширяют их технологические возможности. Их используют при изготовлении различных инструментов (фрез, разверток, зенкеров, метчиков), нормализованных деталей машин (головки болтов, грани гаек, корончатые гайки), при фрезеровании зубчатых колес, звездочек, прорезании пазов и шлицев на торцах (зубчатые муфты) и других деталей.

Делительные головки служат для закрепления и деления обрабатываемых деталей на равные части при фрезеровании квадратов, шестигранников, нарезания зубчатых колес, звездочек и других подобных работ и для поворота обрабатываемых деталей на заданный угол. Универсальные делительные головки служат также и для сообщения вращения обрабатываемой детали при нарезании винтовых канавок на универсальных фрезерных станках.

В зависимости от конструкции головки окружность заготовки может быть разделена на равные или неравные части. При нарезании винтовых канавок заготовке сообщаются одновременно непрерывное вращательное и поступательное движения, как, например, при обработке стружечных канавок у сверл, фрез, метчиков, разверток и зенкеров.

Делительные головки служат:

  • для установки оси обрабатываемой заготовки под требуемым углом относительно стола станка
  • для периодического поворота заготовки вокруг ее оси на определенный угол (деление на равные и неравные части)
  • для непрерывного вращения заготовки при нарезании винтовых канавок или винтовых зубьев зубчатых колес

Делительные головки бывают:

  • Лимбовые с делительными дисками:
    • универсальные
    • полууниверсальные
    • простого деления
    • непосредственного деления
  • Безлимбовые делительные головки - (без делительного диска) с зубчатым планетарным механизмом и набором сменных зубчатых колес
  • Оптические делительные головки - для точных делений и контрольных операций

Обычно делительные головки изготовляют одношпиндельными. Иногда применяют многошпиндельные (двух- и трехшпиндельные) для одновременной обработки соответственно двух или трех заготовок, Безлимбовые делительные головки позволяют производить процесс деления посредством сменных зубчатых колес. При этом рукоятку делительной головки поворачивают на один или несколько полных оборотов. Однако конструкция и кинематическая схема безлимбовых делительных головок значительно сложнее чем лимбовых.

Универсальные делительные головки УДГ-Д

Ранее нашей промышленностью выпускались универсальные делительные головки УДГ Н-100, УДГ Н-135 и УДГ Н-160 с высотой центров H = 100, H = 135 и H = 160 мм.

По стандарту ГОСТ 8615-69 за основной размер делительных головок принят наибольший диаметр обрабатываемой заготовки D. По стандарту принят ряд из шести типоразмеров головок D = 160; 200; 250; 320; 400 и 500 мм. Наименование моделей УДГ-Д-160, УДГ-Д-200, УДГ-Д-250, УДГ-Д-400, УДГ-Д-500.

Передаточное отношение червячной пары этих головок 1 : 40 (N=40), т. е. шпиндель головки поворачивается на полный оборот за 40 оборотов рукоятки.

Диапазон деления окружности заготовки до 400 частей, включая простые числа.

Универсальные делительные головки позволяют производить деления обрабатываемых деталей тремя методами: непосредственным, простым и дифференциальным и используются для комплектации фрезерных станков отечественного и зарубежного производства.

Каждому размеру станка (по ширине стола) должен соответствовать определенный типоразмер делительной головки. Так, к консольно-фрезерным станкам № 2 (с шириной стола 320 мм) рекомендуется делительная головка с наибольшим диаметром обрабатываемой заготовки D = 250 мм, а к фрезерным станкам № 3 (с шириной стола 400 мм) - делительная головка УДГ-Д-320 и т. д.

Обозначение делительных головок повышенной (П) точности:

  • УДГ-Д-160 - 7036-0051П
  • УДГ-Д-200 - 7036-0052П
  • УДГ-Д-250 - 7036-0053П
  • УДГ-Д-320 - 7036-0054П
  • УДГ-Д-400 - 7036-0055П

Обозначение делительных головок нормальной (Н) точности:

  • УДГ-Д-160А - 7036-0051
  • УДГ-Д-200А - 7036-0052
  • УДГ-Д-320А - 7036-0054
  • УДГ-Д-250А - 7036-0053
  • УДГ-Д-400А - 7036-0055

УДГ-200, УДГ-Д-200 головка делительная универсальная. Назначение, область применения

Делительная головка УДГ-200, УДГ-Д-200 дает возможность производить различные фрезерные, зубофрезерные, расточные, сверлильные, разметочные и другие работы, связанные с поворотом детали на заданный угол.

Обработку деталей с помощью делительной головки можно производить в центрах, в патроне или на шпиндельной оправке.

С помощью универсальной делительной головки можно производить следующие операции:

  • непосредственное деление окружностей на число, кратное 24, т.е. на 2, 3, 4, 6, 8, 12, 24
  • простое деление окружностей на число частей от 2 до 400 и на некоторые числа свыше 400
  • дифференциальное деление окружностей на число частей от 43 до 400 без интервала
  • фрезерование спиралей с шагом от 25 до 400 мм
  • фрезерование зубчатых колес
  • установка оси обрабатываемой заготовки под требуемым углом относительно стола станка
  • различные работы на фрезерных станках, связанные с делением окружности на неравные части в градусном выражении, нарезание спиралей и т.д.

УДГ-200 Общий вид делительной головки

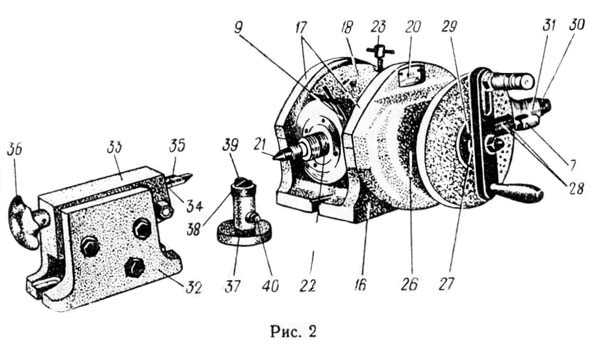

УДГ-Д-200 Конструкция универсальной делительной головки

Конструкция делительной головки

Для обработки элементов деталей, расположенных на конических поверхностях, например при фрезеровании впадин для образования зубьев конических колес, зенкеров, зенковок и т. п., корпус поворачивается вокруг горизонтальной оси в вертикальной плоскости на заданный угол относительно основания головки.

Делительные головки обычно выпускаются для установки на левом конце рабочего стола. Однако отечественные станкостроительные заводы выпускают делительные головки, рассчитанные на установку с правой стороны стола.

Делительная головка УДГ-Д-200 имеет чугунное основание 16 со стяжными дугами 17, на котором установлен корпус 18. Ослабив гайки 19 (рис. 3), можно поворачивать корпус на определенный угол. Отсчет угла поворота производится по шкале и нониусу 20 (см. рис. 2).

На опорной плоскости основания делительной головки имеются две точно пригнанных параллельно шпинделю шпонки, которые служат для установки головки в пазу стола фрезерного станка. В корпусе расположен шпиндель со сквозным отверстием. Концы шпинделя расточены на конус Морзе. На одном конце устанавливается центр 21, на другом — оправка 13 (см. рис. 1) для дифференциального деления. Передний конец шпинделя имеет резьбу и центрирующий поясок 22 (см. рис. 2) для установки и крепления фланца с самоцентрирующим патроном или поводка. На буртике шпинделя установлен лимб 9 непосредственного деления, имеющий двадцать четыре отверстия.

На шпинделе, в средней его части, сидит червячное колесо с круговой выточкой на торце, в которую входит конец зажима 23, смонтированного в корпусе 18. Червячное колесо получает вращение от червяка, расположенного в эксцентрической втулке. Червяк может быть введен в зацепление или выведен из него поворотом эксцентрической втулки с помощью рукоятки 24 (см. рис. 3) с сектором 25.

Делительный диск посажен на вал, смонтированный в подшипниках скольжения в крышке 26 (см. рис. 2). Крышка фиксируется на корпусе 18 центрирующей расточкой и крепится неподвижно к основанию.

На валу делительного диска установлены коническая и цилиндрическая шестерни, а также приводная планка, имеющая рукоятку с фиксатором, перемещающуюся по требуемому ряду отверстий на делительном диске. К делительному диску с помощью пружины прижат раздвижной сектор 27, состоящий из линеек 28 и зажимного винта 29, с помощью которого линейки устанавливаются под требуемым углом. Пружинная шайба предотвращает самопроизвольный поворот сектора.

Вал 30 механического привода от станка смонтирован в подшипниках скольжения и расположен во втулке 31 с фланцем. Втулка крепится к крышке 26. На конце вала расположена коническая шестерня, которая находится в постоянном зацеплении с конической шестерней, сидящей на валу делительного диска. Делительный диск фиксируется в требуемом положении стопором 7.

Задняя бабка

Задняя бабка служит для поддержания второго конца обрабатываемой детали при установке ее в центрах или патроне делительной головки. Центр бабки можно перемещать в горизонтальном и вертикальном направлениях. В основании 32 расположен корпус 33, который штифтом соединен с рейкой. Вращением головки зубчатого вала корпус можно поднимать, опускать и поворачивать относительно оси штифта. В требуемом положении задняя бабка крепится на столе станка с помощью болтов и гаек.

Перемещение пиноли 34 с полуцентром 35 осуществляется вращением маховичка 36, укрепленного на винте.

На опорной плоскости основания имеются две направляющие шпонки, выверенные относительно оси пиноли; шпонки обеспечивают совпадение центров делительной головки и задней бабки при установке их на стол станка.

Люнет

Люнет является дополнительной опорой при обработке длинных и тонких деталей. В его корпусе 37 расположен винт, перемещающийся с помощью гайки 38. Винт имеет призматическую головку 39, с помощью стопорного винта 40 головку можно закреплять на требуемой высоте.

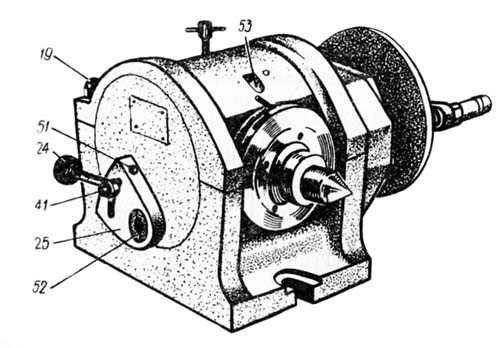

УДГ-200 Расположение органов управления делительной головки

Перечень органов управления делительной головки УДГ-200

  1. Рукоятка-фиксатор. Фиксация отверстий на делительной окружности делительного диска
  2. Гайка. Крепление корпуса головки в основании
  3. Стопор. Стопорение шпинделя
  4. Гайка. Крепление эксцентриковой втулки с червяком
  5. Рукоятка эксцентриковой втулки. Включение и выключение червяка
  6. Винт. Крепление поводка
  7. Гайка. Крепление рукоятки-фиксатора
  8. Фиксатор. Фиксация лимба непосредственного деления
  9. Винт. Крепление штифта-стопора делительного диска
  10. Штифт-стопор. Стопорение делительного диска
  11. Втулка привода. Крепление гитары
  12. Маховик. Перемещение полуцентра задней бабки
  13. Гайка. Крепление полуцентра задней бабки
  14. Цилиндрическое. Перемещение задней бабки колесо в вертикальном направлении
  15. Болт. Крепление корпуса задней бабки
  16. Ограничитель. Выставление отверстий на делительном диске при делении
  17. Гайка. Крепление планки с рукояткой и фиксатором

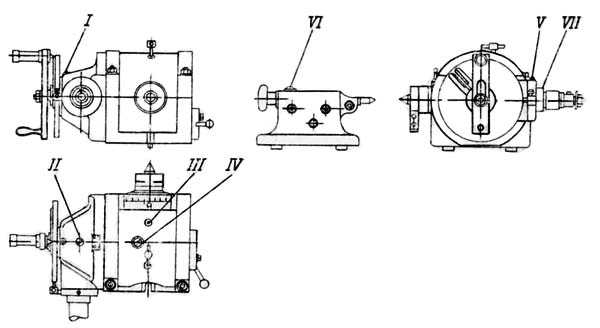

УДГ-200 Точки смазки универсальной делительной головки

  • I - Вал диска и коническая шестерня. Смазка ежедневно
  • II - Цилиндрические и конические шестерни. Заливка 100 г масла через крышку
  • III - Передний подшипник шпинделя. Смазка ежедневно
  • IV - Червячная пара. Заливка 200 г масла в корпус
  • V - Задний подшипник шпинделя. Смазка ежедневно
  • VI - Пиноль и винт задней бабки. Смазка раз в два дня
  • VII - Вал привода делительной головки. Смазка раз в два дня

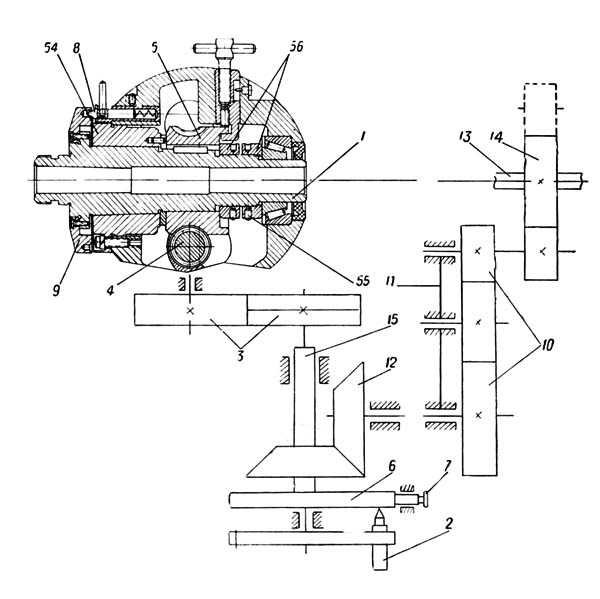

УДГ-200 Кинематическая схема универсальной делительной головки

При простом делении вращение шпинделю 1 передается от рукоятки 2 с фиксатором через пару цилиндрических шестерен 3, червяк 4 и червячное колесо 5, расположенное в средней части шпинделя. При этом делительный диск 6 должен быть закреплен с помощью стопора 7, а фиксатор 8 лимба 9 непосредственного деления выключен.

При дифференциальном делении угол поворота шпинделя определяется величиной поворота рукоятки с фиксатором относительно делительного диска и величиной поворота самого диска, который получает вращение от шпинделя через сменные шестерни 10 гитары 11 и пару конических шестерен 12. Для передачи вращения от шпинделя сменным шестерням гитары применяется оправка 13, на цилиндрической шейке которой устанавливается сменная шестерня 14. При этом делительный диск должен быть освобожден от стопора, а фиксатор лимба непосредственного деления выключен.

При нарезании спирали шпиндель получает вращение от ходового винта фрезерного станка через сменные шестерни гитары, пару конических шестерен 12, промежуточный вал 15, цилиндрические шестерни 3, червяк 4 и червячное колесо 5. Делительный диск при этом должен быть освобожден от стопора, а фиксатор лимба непосредственного деления выключен.


Порядок работы

Непосредственное деление

Непосредственное деление применяется при делении окружности на 2, 3, 4, б, 8, 12 и 24 части в тех случаях, когда не требуется большой точности.

При непосредственном делении необходимо:

  • выключить червяк из зацепления с червячным колесом поворотом рукоятки 24 (см. рис. 3) до упора
  • освободить от зацепления фиксатор лимба непосредственного деления

Поворот шпинделя осуществляется от руки вращением обрабатываемой детали или патрона. Отсчет угла поворота производится по градусной шкале, нанесенной на лимбе непосредственного деления, и по штриху на передней втулке шпинделя.

Закрепить шпиндель в требуемом положении с помощью зажима 23 (см. рис. 2).

При делении на части или грани расчет производить по формуле

N = 360°/a(1)

где n — число частей или граней; а

a — угол поворота шпинделя.

Простое деление

Простое деление окружности на равные и неравные части производится при неподвижном делительном диске с помощью рукоятки с фиксатором. Величина поворота рукоятки отсчитывается по отверстиям на делительном диске и фиксируется стержнем фиксатора.

Дифференциальное деление

Деление окружности на число частей свыше 42, не кратное числу отверстий на делительном диске, можно производить дифференциальным методом, сущность которого заключается в том, что угол поворота шпинделя определяется величиной поворота рукоятки с фиксатором относительно делительного диска и величиной поворота диска, получающего вращение от шпинделя через сменные шестерни гитары.

Гитара устанавливается на цилиндрический хвостовик, на котором она может быть повернута и закреплена в требуемом положении. Для установки сменных шестерен гитара укомплектована передвижными пальцами и переходными втулками. Для передачи вращения сменным шестерням в задний конус шпинделя вставляется оправка, на цилиндрическую шейку которой устанавливается сменная шестерня.

До начала работы следует поворотом рукоятки проверить плавность вращения всех установленных шестерен.

При выполнении дифференциального деления стопор делительного диска должен быть выключен.

Порядок настройки при дифференциальном делении такой же, как и при простом делении.

Дифференциальное деление возможно только при горизонтальном положении шпинделя.

Фрезерование спиральных канавок

Фрезерование спиральных канавок производится при продольном перемещении стола фрезерного станка и одновременном вращении детали, закрепленной в делительной головке, относительно своей оси. Для согласованного вращения детали с продольным перемещением стола устанавливается гитара с набором сменных шестерен, которые передают вращение от ходового винта станка шпинделю делительной головки.


Технические характеристики головки УДГ-200

Наименование параметраУДГ-160УДГ-200УДГ-250УДГ-320
Основные параметры
Класс точности по ГОСТ 8-82ПППП
Высота центров, мм85105130165
Наибольший диаметр обрабатываемой детали, мм160200250320
Расстояние от основания делительной головки до торца шпинделя в его вертикальном положении: не более, мм180235280350
Угол поворота шпинделя в вертикальной плоскости вниз от линии центров: не менее, град5555
Угол поворота шпинделя в вертикальной плоскости вверх от линии центров: не менее, град95959595
Диаметр такарного патрона, мм100125160160
Конус шпинделяМорзе №2Морзе №3Морзе №4Морзе №5
Резьба рабочего конца шпинделяМ33М39М52М60
Диаметр отверстия шпинделя, мм14,920,226,538,2
Передаточное отношение червячной пары1 : 401 : 401 : 401 : 40
Диапазон деления, включая простые числа2..4002..4002..4002..400
Диаметр отверстий сменных колес, мм20х1920х1920х1932х19
Число отверстий делительного диска16,19,23
30,33,39
49
16,17,19
21,23,29
30,31
16,17,19
21,23,29
30,31
16,17,19
21,23,29
30,31
Число отверстий делительного диска на другой стороне17,21,29
31,37,41
54
33,37,39
41,43,47
49,54
33,37,39
41,43,47
49,54
33,37,39
41,43,47
49,54
Цена деления лимба непосредственного деления, град15151515
Модуль сменных шестерен1,51,51,52,5
Ширина направляющих шпонок, мм12141818
Габариты и масса делительной головки
Габаритные размеры основания головки, мм212 х 156260 х 180260 х 180290 х 234
Масса делительной головки, кг35,55053,5101

Связанные ссылки. Дополнительная информация

Иллюстрированный каталог справочник запасных частей (запчастей) к металлорежущим станкам

Справочник деревообрабатывающих станков

Справочник КПО

Купить каталог, справочник, базу данных: Прайс-лист информационных изданий


stanki-katalog.ru

УДГ-160 (УДГ-Д-160) Универсальная делительная головка Схемы, описание, характеристики

Сведения о производителе делительных головок УДГ-160 (УДГ-Д-160)

Разработчиком и изготовителем делительных головок УДГ-160 (УДГ-Д-160) до 1990 года было Ленинградское оптико-механическое объединение ЛОМО.

В настоящее время производство и реализацию универсальных делительных головок УДГ-160 (УДГ-Д-160), УДГ-200 (УДГ-Д-200), УДГ-250 (УДГ-Д-250), УДГ-320 (УДГ-Д-320) осуществляет Производственная компания "Делга", которая была основана в 1990 году на базе - ОАО "ЛОМО".

Продукция, выпускаемая Производственной компанией Делга


Делительные головки. Общие сведения

Делительные головки - это приспособление для широкоуниверсальных и консольно-фрезерных станков, которое значительно расширяют их технологические возможности. Их используют при изготовлении различных инструментов (фрез, разверток, зенкеров, метчиков), нормализованных деталей машин (головки болтов, грани гаек, корончатые гайки), при фрезеровании зубчатых колес, звездочек, прорезании пазов и шлицев на торцах (зубчатые муфты) и других деталей.

Делительные головки служат для закрепления и деления обрабатываемых деталей на равные части при фрезеровании квадратов, шестигранников, нарезания зубчатых колес, звездочек и других подобных работ и для поворота обрабатываемых деталей на заданный угол. Универсальные делительные головки служат также и для сообщения вращения обрабатываемой детали при нарезании винтовых канавок на универсальных фрезерных станках.

В зависимости от конструкции головки окружность заготовки может быть разделена на равные или неравные части. При нарезании винтовых канавок заготовке сообщаются одновременно непрерывное вращательное и поступательное движения, как, например, при обработке стружечных канавок у сверл, фрез, метчиков, разверток и зенкеров.

Делительные головки служат:

  • для установки оси обрабатываемой заготовки под требуемым углом относительно стола станка
  • для периодического поворота заготовки вокруг ее оси на определенный угол (деление на равные и неравные части)
  • для непрерывного вращения заготовки при нарезании винтовых канавок или винтовых зубьев зубчатых колес

Делительные головки бывают:

  • Лимбовые с делительными дисками:
    • универсальные
    • полууниверсальные
    • простого деления
    • непосредственного деления
  • Безлимбовые делительные головки - (без делительного диска) с зубчатым планетарным механизмом и набором сменных зубчатых колес
  • Оптические делительные головки - для точных делений и контрольных операций

Обычно делительные головки изготовляют одношпиндельными. Иногда применяют многошпиндельные (двух- и трехшпиндельные) для одновременной обработки соответственно двух или трех заготовок, Безлимбовые делительные головки позволяют производить процесс деления посредством сменных зубчатых колес. При этом рукоятку делительной головки поворачивают на один или несколько полных оборотов. Однако конструкция и кинематическая схема безлимбовых делительных головок значительно сложнее чем лимбовых.

Универсальные делительные головки УДГ-Д

Ранее Ленинградским оптико-механическим объединением ЛОМО выпускались универсальные делительные головки УДГ Н-100, УДГ Н-135 и УДГ Н-160 с высотой центров H = 100, H = 135 и H = 160 мм.

По стандарту ГОСТ 8615-69 за основной размер делительных головок принят наибольший диаметр обрабатываемой заготовки D. По стандарту принят ряд из шести типоразмеров головок D = 160; 200; 250; 320; 400 и 500 мм. Наименование моделей УДГ-Д-160, УДГ-Д-200, УДГ-Д-250, УДГ-Д-400, УДГ-Д-500.

Передаточное отношение червячной пары этих головок 1 : 40 (N=40), т. е. шпиндель головки поворачивается на полный оборот за 40 оборотов рукоятки.

Делительные головки УДГ-Д-160 позволяют делить окружности заготовки на любое количество частей (диапазон деления) до 400 частей, включая простые числа.

Универсальные делительные головки позволяют производить деления обрабатываемых деталей тремя методами: непосредственным, простым и дифференциальным и используются для комплектации фрезерных станков отечественного и зарубежного производства.

Каждому размеру станка (по ширине стола) должен соответствовать определенный типоразмер делительной головки. Так, к консольно-фрезерным станкам № 2 (с шириной стола 320 мм) рекомендуется делительная головка с наибольшим диаметром обрабатываемой заготовки D = 250 мм, а к фрезерным станкам № 3 (с шириной стола 400 мм) - делительная головка УДГ-Д-320 и т. д.

Обозначение делительных головок повышенной (П) точности:

  • УДГ-Д-160 - 7036-0051П
  • УДГ-Д-200 - 7036-0052П
  • УДГ-Д-250 - 7036-0053П
  • УДГ-Д-320 - 7036-0054П
  • УДГ-Д-400 - 7036-0055П

Обозначение делительных головок нормальной (Н) точности:

  • УДГ-Д-160А - 7036-0051
  • УДГ-Д-200А - 7036-0052
  • УДГ-Д-320А - 7036-0054
  • УДГ-Д-250А - 7036-0053
  • УДГ-Д-400А - 7036-0055

УДГ-160, УДГ-Д-160 головка универсальная делительная. Назначение, область применения

Делительная головка УДГ-160, УДГ-Д-160 дает возможность производить различные фрезерные, зубофрезерные, расточные, сверлильные, разметочные и другие работы, связанные с поворотом детали на заданный угол.

Обработку деталей с помощью делительной головки можно производить в центрах, в патроне или на шпиндельной оправке.

С помощью универсальной делительной головки можно производить следующие операции:

  • непосредственное деление окружностей на число, являющееся целым делителем 24, т.е. на 2, 3, 4, 6, 8, 12, 24
  • простое деление окружностей на число частей от 2 до 400 и на некоторые числа свыше 400
  • дифференциальное деление окружностей на число частей от 43 до 400 без интервала
  • фрезерование спиралей с шагом от 25 до 400 мм
  • фрезерование зубчатых колес
  • установка оси обрабатываемой заготовки под требуемым углом относительно стола станка
  • различные работы на фрезерных станках, связанные с делением окружности на неравные части в градусном выражении, нарезание спиралей и т.д.

УДГ-160 Общий вид делительной головки


УДГ-Д-160 Конструкция универсальной делительной головки

Конструкция делительной головки УДГ-Д-160

У делительных головок УДГ-160 делительные диски для простого и дифференциального метода деления выполнены двусторонними с глухими отверстиями: на одной стороне диска имеются окружности с числами отверстий 16, 17, 19, 21, 23, 29, 30 и 31, а на другой стороне — 33, 37, 39, 41, 43, 47, 49 и 54.

Делительный диск для непосредственного деления выполнен градуированным с ценой деления 1°. Установленный на корпусе головки нониус позволяет производить отсчет угла поворота шпинделя с точностью до 5'.

К делительным головке УДГ-160 прилагаются гитара и сменные зубчатые колеса с числами зубьев: 25, 30, 35, 40 50, 55, 60, 70, 80, 90 и 100.

Для обработки элементов деталей, расположенных на конических поверхностях, например при фрезеровании впадин для образования зубьев конических колес, зенкеров, зенковок и т. п., корпус поворачивается вокруг горизонтальной оси в вертикальной плоскости на заданный угол относительно основания головки.

Делительные головки обычно выпускаются для установки на левом конце рабочего стола. Однако отечественные станкостроительные заводы выпускают делительные головки, рассчитанные на установку с правой стороны стола.

Делительная головка УДГ-Д-160 имеет чугунное основание 16 со стяжными дугами 17, на котором установлен корпус 18. Ослабив гайки 19 (рис. 3), можно поворачивать корпус на определенный угол. Отсчет угла поворота производится по шкале и нониусу 20 (см. рис. 2).

На опорной плоскости основания делительной головки имеются две точно пригнанных параллельно шпинделю шпонки, которые служат для установки головки в пазу стола фрезерного станка. В корпусе расположен шпиндель со сквозным отверстием. Концы шпинделя расточены на конус Морзе. На одном конце устанавливается центр 21, на другом — оправка 13 (см. рис. 1) для дифференциального деления. Передний конец шпинделя имеет резьбу и центрирующий поясок 22 (см. рис. 2) для установки и крепления фланца с самоцентрирующим патроном или поводка. На буртике шпинделя установлен лимб 9 непосредственного деления, имеющий двадцать четыре отверстия.

На шпинделе, в средней его части, сидит червячное колесо с круговой выточкой на торце, в которую входит конец зажима 23, смонтированного в корпусе 18. Червячное колесо получает вращение от червяка, расположенного в эксцентрической втулке. Червяк может быть введен в зацепление или выведен из него поворотом эксцентрической втулки с помощью рукоятки 24 (см. рис. 3) с сектором 25.

Делительный диск посажен на вал, смонтированный в подшипниках скольжения в крышке 26 (см. рис. 2). Крышка фиксируется на корпусе 18 центрирующей расточкой и крепится неподвижно к основанию.

На валу делительного диска установлены коническая и цилиндрическая шестерни, а также приводная планка, имеющая рукоятку с фиксатором, перемещающуюся по требуемому ряду отверстий на делительном диске. К делительному диску с помощью пружины прижат раздвижной сектор 27, состоящий из линеек 28 и зажимного винта 29, с помощью которого линейки устанавливаются под требуемым углом. Пружинная шайба предотвращает самопроизвольный поворот сектора.

Вал 30 механического привода от станка смонтирован в подшипниках скольжения и расположен во втулке 31 с фланцем. Втулка крепится к крышке 26. На конце вала расположена коническая шестерня, которая находится в постоянном зацеплении с конической шестерней, сидящей на валу делительного диска. Делительный диск фиксируется в требуемом положении стопором 7.

Задняя бабка

Задняя бабка служит для поддержания второго конца обрабатываемой детали при установке ее в центрах или патроне делительной головки. Центр бабки можно перемещать в горизонтальном и вертикальном направлениях. В основании 32 расположен корпус 33, который штифтом соединен с рейкой. Вращением головки зубчатого вала корпус можно поднимать, опускать и поворачивать относительно оси штифта. В требуемом положении задняя бабка крепится на столе станка с помощью болтов и гаек.

Перемещение пиноли 34 с полуцентром 35 осуществляется вращением маховичка 36, укрепленного на винте.

На опорной плоскости основания имеются две направляющие шпонки, выверенные относительно оси пиноли; шпонки обеспечивают совпадение центров делительной головки и задней бабки при установке их на стол станка.

Люнет

Люнет является дополнительной опорой при обработке длинных и тонких деталей. В его корпусе 37 расположен винт, перемещающийся с помощью гайки 38. Винт имеет призматическую головку 39, с помощью стопорного винта 40 головку можно закреплять на требуемой высоте.


УДГ-160 Расположение органов управления делительной головки

Перечень органов управления делительной головки УДГ-160

  1. Рукоятка с фиксатором. Фиксация делительного диска
  1. Стопор. Стопорение делительного диска
  1. Фиксатор. Фиксация лимба непосредственного деления
  1. Гайка. Крепление корпуса головки в основании
  1. Зажим. Стопорение шпинделя
  2. Рукоятка. Включение и выключение червяка
  1. Раздвижной сектор. Отсчет отверстий на делительном диске
  1. Маховичок. Перемещение пиноли задней бабки
  1. Гайка. Крепление сектора
  2. Винт. Крепление поводка
  3. Винт. Крепление узла фиксатора делительного диска
  4. Хвостовик. Крепление гитары
  5. Гайка. Крепление пиноли задней бабки
  6. Головка зубчатого валика. Перемещение задней бабки в вертикальном направлении
  7. Болт. Крепление корпуса задней бабки
  8. Гайка. Крепление планки с рукояткой и фиксатором

УДГ-160 Точки смазки универсальной делительной головки

  • I - Вал диска и коническая шестерня. Смазка ежедневно
  • II - Цилиндрические и конические шестерни. Заливка 100 г масла через крышку
  • III - Передний подшипник шпинделя. Смазка ежедневно
  • IV - Червячная пара. Заливка 200 г масла в корпус
  • V - Задний подшипник шпинделя. Смазка ежедневно
  • VI - Пиноль и винт задней бабки. Смазка раз в два дня
  • VII - Вал привода делительной головки. Смазка раз в два дня

УДГ-160 Кинематическая схема универсальной делительной головки

При простом делении вращение шпинделю 1 передается от рукоятки 2 с фиксатором через пару цилиндрических шестерен 3, червяк 4 и червячное колесо 5, расположенное в средней части шпинделя. При этом делительный диск 6 должен быть закреплен с помощью стопора 7, а фиксатор 8 лимба 9 непосредственного деления выключен.

При дифференциальном делении угол поворота шпинделя определяется величиной поворота рукоятки с фиксатором относительно делительного диска и величиной поворота самого диска, который получает вращение от шпинделя через сменные шестерни 10 гитары 11 и пару конических шестерен 12. Для передачи вращения от шпинделя сменным шестерням гитары применяется оправка 13, на цилиндрической шейке которой устанавливается сменная шестерня 14. При этом делительный диск должен быть освобожден от стопора, а фиксатор лимба непосредственного деления выключен.

При нарезании спирали шпиндель получает вращение от ходового винта фрезерного станка через сменные шестерни гитары, пару конических шестерен 12, промежуточный вал 15, цилиндрические шестерни 3, червяк 4 и червячное колесо 5. Делительный диск при этом должен быть освобожден от стопора, а фиксатор лимба непосредственного деления выключен.


Порядок работы

Непосредственное деление

Непосредственное деление применяется при делении окружности на 2, 3, 4, б, 8, 12 и 24 части в тех случаях, когда не требуется большой точности.

При непосредственном делении необходимо:

  • выключить червяк из зацепления с червячным колесом поворотом рукоятки 24 (см. рис. 3) до упора
  • освободить от зацепления фиксатор лимба непосредственного деления

Поворот шпинделя осуществляется от руки вращением обрабатываемой детали или патрона. Отсчет угла поворота производится по градусной шкале, нанесенной на лимбе непосредственного деления, и по штриху на передней втулке шпинделя.

Закрепить шпиндель в требуемом положении с помощью зажима 23 (см. рис. 2).

При делении на части или грани расчет производить по формуле

N = 360°/a(1)

где n — число частей или граней; а

a — угол поворота шпинделя.

Простое деление

Простое деление окружности на равные и неравные части производится при неподвижном делительном диске с помощью рукоятки с фиксатором. Величина поворота рукоятки отсчитывается по отверстиям на делительном диске и фиксируется стержнем фиксатора.

Дифференциальное деление

Деление окружности на число частей свыше 42, не кратное числу отверстий на делительном диске, можно производить дифференциальным методом, сущность которого заключается в том, что угол поворота шпинделя определяется величиной поворота рукоятки с фиксатором относительно делительного диска и величиной поворота диска, получающего вращение от шпинделя через сменные шестерни гитары.

Гитара устанавливается на цилиндрический хвостовик, на котором она может быть повернута и закреплена в требуемом положении. Для установки сменных шестерен гитара укомплектована передвижными пальцами и переходными втулками. Для передачи вращения сменным шестерням в задний конус шпинделя вставляется оправка, на цилиндрическую шейку которой устанавливается сменная шестерня.

До начала работы следует поворотом рукоятки проверить плавность вращения всех установленных шестерен.

При выполнении дифференциального деления стопор делительного диска должен быть выключен.

Порядок настройки при дифференциальном делении такой же, как и при простом делении.

Дифференциальное деление возможно только при горизонтальном положении шпинделя.

Фрезерование спиральных канавок

Фрезерование спиральных канавок производится при продольном перемещении стола фрезерного станка и одновременном вращении детали, закрепленной в делительной головке, относительно своей оси. Для согласованного вращения детали с продольным перемещением стола устанавливается гитара с набором сменных шестерен, которые передают вращение от ходового винта станка шпинделю делительной головки.


Технические характеристики головки УДГ-160

Наименование параметраУДГ-160УДГ-200УДГ-250УДГ-320
Основные параметры
Класс точности по ГОСТ 8-82ПППП
Высота центров, мм85105130165
Наибольший диаметр обрабатываемой детали, мм160200250320
Расстояние от основания делительной головки до торца шпинделя в его вертикальном положении: не более, мм180235280350
Угол поворота шпинделя в вертикальной плоскости вниз от линии центров: не менее, град5555
Угол поворота шпинделя в вертикальной плоскости вверх от линии центров: не менее, град95959595
Диаметр такарного патрона, мм100125160160
Конус шпинделяМорзе №2Морзе №3Морзе №4Морзе №5
Резьба рабочего конца шпинделяМ33М39М52М60
Диаметр отверстия шпинделя, мм14,920,226,538,2
Передаточное отношение червячной пары1 : 401 : 401 : 401 : 40
Диапазон деления, включая простые числа2..4002..4002..4002..400
Диаметр отверстий сменных колес, мм20х1920х1920х1932х19
Число отверстий делительного диска16,19,23
30,33,39
49
16,17,19
21,23,29
30,31
16,17,19
21,23,29
30,31
16,17,19
21,23,29
30,31
Число отверстий делительного диска на другой стороне17,21,29
31,37,41
54
33,37,39
41,43,47
49,54
33,37,39
41,43,47
49,54
33,37,39
41,43,47
49,54
Цена деления лимба непосредственного деления, град15151515
Модуль сменных шестерен1,51,51,52,5
Ширина направляющих шпонок, мм12141818
Габариты и масса делительной головки
Габаритные размеры основания головки, мм212 х 156260 х 180260 х 180290 х 234
Масса делительной головки, кг35,55053,5101

Связанные ссылки. Дополнительная информация

Иллюстрированный каталог справочник запасных частей (запчастей) к металлорежущим станкам

Справочник деревообрабатывающих станков

Справочник КПО

Купить каталог, справочник, базу данных: Прайс-лист информационных изданий


stanki-katalog.ru

Делительная головка УДГ 400 - С помощью универсальной делительной головки (УДГ) возможно осуществлять разнообразные работы, типа расточных, фрезерных и других работ, связанных с металлообработкой.

Делительная головка УДГ Д 400 базовая комплектация

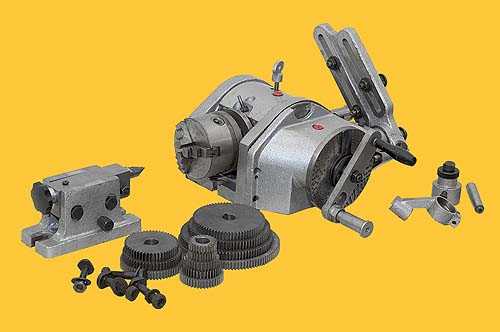

Головка делительная универсальная УДГ-400 дает возможность производить различные фрезерные, зубофрезерные, расточные, сверлильные, разметочные и другие работы, связанные с поворотом детали на заданный угол. Базовая комплектация делительной головки: задняя бабка, люнет, передний центр с поводком, хомутик, трехкулачковый патрон и оправки для закрепления обрабатываемых заготовок. При "полной" комплектации добавляются: две гитары для сменных зубчатых колес, набор зубчатых сменных колес.

Технические характеристики:



Параметры, единицы измерения

УДГ-400

Наибольший диаметр детали, мм
400
Диаметр 3-х кулачкового патрона, мм200
Расстояние от основания до торца шпинделя в его вертикальном положении, мм450
Диапазон деления2-400
Передаточное отношение1:40
Диаметр отверстия шпинделя, мм38,2
Резьба рабочего конца шпинделя, мм76
Конус Морзе шпинделя передний5
Угол поворота шпинделя в вертикальной плоскости вниз от линии центров, гр5
Угол поворота шпинделя в вертикальной плоскости вверх от линии центров, гр95
Ширина направляющих шпонок, мм22
Габаритные размеры основания290х234
Вес, кг106

www.ds61.ru

Делительная головка УДГ Д-400 - С помощью универсальной делительной головки (УДГ) возможно осуществлять разнообразные работы, типа расточных, фрезерных и других работ, связанных с металлообработкой.

Делительная головка УДГ Д-400 базовая комплектация

Головка делительная универсальная УДГ-400 дает возможность производить различные фрезерные, зубофрезерные, расточные, сверлильные, разметочные и другие работы, связанные с поворотом детали на заданный угол. Базовая комплектация делительной головки: задняя бабка, люнет, передний центр с поводком, хомутик, трехкулачковый патрон и оправки для закрепления обрабатываемых заготовок. При "полной" комплектации добавляются: две гитары для сменных зубчатых колес, набор зубчатых сменных колес.

Технические характеристики:



Параметры, единицы измерения

УДГ-400

Наибольший диаметр детали, мм
400
Диаметр 3-х кулачкового патрона, мм200
Расстояние от основания до торца шпинделя в его вертикальном положении, мм450
Диапазон деления2-400
Передаточное отношение1:40
Диаметр отверстия шпинделя, мм38,2
Резьба рабочего конца шпинделя, мм76
Конус Морзе шпинделя передний5
Угол поворота шпинделя в вертикальной плоскости вниз от линии центров, гр5
Угол поворота шпинделя в вертикальной плоскости вверх от линии центров, гр95
Ширина направляющих шпонок, мм22
Габаритные размеры основания290х234
Вес, кг106

www.ds52.ru

Головка делительная удг д 400,   цена 125 000 руб

Описание

В продаже головка делительная удг д 400 в Чебоксарах Универсальная делительная головка УДГ - неотъемлемая принадлежность фрезерного станка. Как и к станкам, к делительным головкам предъявляются требования по обеспечению высокой точности, простоты использования и обслуживания, долговечности. По стандарту принят ряд универсальных делительных головок из шести типоразмеров; 160, 200, 250, 320. 400 и 500 мм. Универсальные головки используются для комплектации фрезерных станков отечественного производства и зарубежных. Каждому размеру станка (по ширине стола) должен соответствовать определенный типоразмер делительной головки. Так, к консольным фрезерным станкам с шириной столе 320 мм, рекомендуется делительная головка с наибольшим диаметром обрабатываемой заготовки D = 250 мм, а к фрезерным стайкам с шириной стола 400 мм - делительная головка УДГ-Д-320 и т. д. Делительные головки поставляются в базовой заводской комплектации и максимальной, с комплектом принадлежностей (малой и большой гитарой: для нарезания винтовых канавок и для дифференциального деления и шестерни в количестве 12 штук.) В базовую комплектацию входит: токарный 3-х кулачковый патрон, задняя бабка, проходной фланец, упорный центр, рукоятка-фиксатор, болты под станочный паз, ключ к токарному патрону, поводок, кулачки к токарному патрону, упаковка, техническое описание, паспорт.


Связаться с продавцом

Лицензии и сертификаты

Связаться с продавцом

Доставка и оплата

www.equipnet.ru

Универсальная делительная головка УДГ-Д-400 (F11200A) с дифференциальным делением

  • Масса, кг 135
  • Высота центра, мм 200
  • Угол подъема шпинделя от его горизонтального положения ≤95°
  • Угол опускания шпинделя вниз ≤5°
  • Угол вращения шпинделя при одном полном обороте рукоятки установочного штифта 9°
  • Минимальное показание лимба 10"
  • Передаточное отношение червячной пары 1:40
  • Конус Морзе шпиндельного отверстия КМ4
  • Ширина установочных шпонок, мм 22
  • Диаметр конуса торца шпинделя для установки фланца, мм 53.975
  • Количество отверстий в делительном диске 1 24, 25, 28, 30, 34, 37, 38, 39, 41, 42, 43
  • Количество отверстий в делительном диске 2 46, 47, 49, 51, 53, 54, 57, 58, 59, 62, 66
  • Максимальная нагрузка на подшипник, кг 130
  • Диаметр токарного патрона, мм 250
  • Сменные шестерни, модульная 2
  • Сменные шестерни, зубчатые 25, 30, 35, 40, 50, 55, 60, 70, 80, 90, 100

www.stankoopt.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
