Удельная проводимость алюминия – Удельное сопротивление меди и алюминия для расчетов

Таблица удельных сопротивлений проводников. Таблица удельных сопротивлений металлов.



Таблица удельных сопротивлений проводников. Таблица удельных сопротивлений металлов. Зависимость сопротивления металлов от температуры. Температурный коэффициент электрического сопротивления металлов α .

  • В разумных температурных пределах вокруг некоторой точки зависимость удельного сопротивления металлов от температуры описывается как:
  • ΔR = α*R*ΔT, где α – температурный коэффициент электрического сопротивления.
  • Ниже приведена таблица значений α для ряда металлов в диапазоне температур от 0 до 100 ° C.

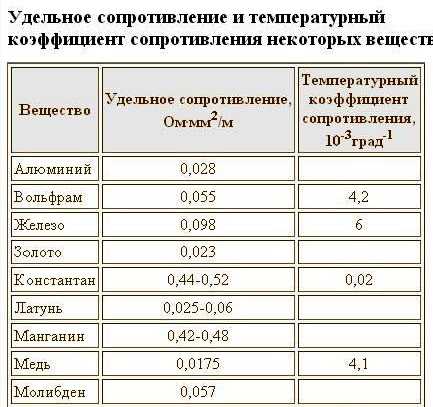

Зависимость сопротивления металлов от температуры. Температурный коэффициент электрического сопротивления металлов α .
Проводник

Удельное сопротивление

ρ, Ом*мм2

α, 10 -3*C-1(или K -1)
Алюминий

0,028

4,2

Бронза

0,095 – 0,1

Висмут

1,2

Вольфрам

0,05

5

Железо

0,1

6

Золото

0,023

4

Иридий

0,0474

Константан ( сплав Ni-Cu + Mn)

0,5

0,05!

Латунь

0,025 – 0,108

0,1-0,4

Магний

0,045

3,9

Манганин (сплав меди марганца и никеля – приборный)

0,43 – 0,51

0,01!!

Медь

0,0175

4,3

Молибден

0,059

Нейзильбер (сплав меди цинка и никеля)

0,2

0,25

Натрий

0,047

Никелин ( сплав меди и никеля)

0,42

0,1

Никель

0,087

6,5

Нихром ( сплав никеля хрома железы и марганца)

1,05 – 1,4

0,1

Олово

0,12

4,4

Платина

0.107

3,9

Ртуть

0,94

1,0

Свинец

0,22

3,7

Серебро

0,015

4,1

Стал

dpva.ru

Удельное сопротивление алюминия

Одной из физических величин, используемых в электротехнике, является удельное электрическое сопротивление. Рассматривая удельное сопротивление алюминия, следует помнить, что данная величина характеризует способность какого-либо вещества, препятствовать прохождению через него электрического тока.

Понятия, связанные с удельным сопротивлением

Величина, противоположная удельному сопротивлению, носит наименование удельной проводимости или электропроводности. Обычное электрическое сопротивление свойственно лишь проводнику, а удельное электрическое сопротивление характерно только для того или иного вещества.

Как правило, эта величина рассчитывается для проводника, имеющего однородную структуру. Для определения электрического сопротивления однородных проводников используется формула:

Физический смысл этой величины заключается в определенном сопротивлении однородного проводника с определенной единичной длиной и площадью поперечного сечения. Единицей измерения служит единица системы СИ Ом•м или внесистемная единица Ом•мм2/м. Последняя единица означает, что проводник из однородного вещества, длиной 1 м, имеющий площадь поперечного сечения 1 мм2, будет иметь сопротивление в 1 Ом. Таким образом, удельное сопротивление любого вещества можно вычислить, используя участок электрической цепи, длиной 1 м, поперечное сечение которого будет составлять 1 мм2.

Удельное сопротивление разных металлов

Каждый металл имеет собственные индивидуальные характеристики. Если сравнивать удельное сопротивление алюминия, например с медью, можно отметить, что у меди это значение составляет 0,0175 Ом•мм2/м, а у алюминия – 0,0271Ом•мм2/м. Таким образом, удельное сопротивление алюминия значительно выше, чем у меди. Отсюда следует вывод, что электропроводность меди значительно выше, нежели из алюминия.

На значение удельного сопротивления металлов влияют определенные факторы. Например, при деформациях, нарушается структура кристаллической решетки. Из-за полученных дефектов возрастает сопротивление прохождению электронов внутри проводника. Поэтому, происходит рост удельного сопротивления металла.

Также свое влияние оказывает и температура. При нагревании узлы кристаллической решетки начинают колебаться сильнее, тем самым увеличивая удельное сопротивление. В настоящее время, из-за высокого удельного сопротивления, алюминиевые провода повсеместно заменяются медными, обладающими более высокой проводимостью.

electric-220.ru

Проводимость – алюминий – Большая Энциклопедия Нефти и Газа, статья, страница 1

Проводимость – алюминий

Cтраница 1

Проводимость алюминия, отнесенная к массе металла, в 1 5 – 2 раза выше, чем у меди.
 [1]

Очень сильно понижают проводимость алюминия добавки титана и марганца. Прокатка, протяжка и отжиг алюминия аналогичны соответствующим операциям для меди. Из алюминия может прокатываться очень тонкая ( до 6 – 7 мк) фольга, применяемая в качестве обкладок в бумажных конденсаторах.
 [3]

SAP составляет 75 % проводимости обычного алюминия.
 [5]

Разные примеси в различной степени снижают проводимость алюминия.
 [6]

Все примеси, так же как и в меди, снижают проводимость алюминия, которая несколько ниже, чем у меди.
 [7]

Сечение проводов линии И – 3 определяем по ( 6 – 19), подставляя в нее проводимость алюминия у32 м / ( Ом – мм2), длины участков сети, м, активные мощности, протекающие по участкам сети, кВт, номинальное напряжение и потерю напряжения, В.
 [8]

Магнитная индукция в проводнике при таком скачкообразном повышении величины В показана на рис. 2 для различных моментов безразмерного времени; кривые относятся к случаю, когда проводимость соответствует проводимости алюминия.
 [10]

Приведены результаты исследования функциональных связей между допусками на конструктивно-технологические параметры и величинами номинальных энергетических параметров, в качестве которых выбраны число витков статора, длина пакетов статора и ротора, проводимость алюминия ротора, длина витка обмотки статора, диаметр провода и величина воздушного зазора.
 [11]

Примеси мышьяка, сурьмы, кадмия, железа, никеля, кобальта, свинца, висмута, золота, галлия, кремния и цинка при содержании их до 1 % мало понижают проводимость алюминия в отожженном состоянии, что объясняется образованием интерметаллидных фаз. Примеси меди, серебра, магния влияют на проводимость в большей степени, а титан, ванадий, хром и марганец резко снижают ее, последнее объясняется образованием твердых растворов.
 [13]

Алюминиевые провода хорошо противостоят коррозии, но механическая прочность и электрическая проводимость их ниже, чем у медных. Проводимость алюминия в 1 65 раза меньше, чем проводимость меди, но алюминий легче меди примерно в три раза, поэтому при равных по меди сечениях алюминиевого провода требуется примерно в два раза меньше по весу, чем медного. Алюминий легко соединяется с другими металлами, что ведет к его разложению, и очень чувствителен к механическим воздействиям, из-за чего требует очень бережного обращения.
 [14]

Алюминиевые оболочки имеют высокую механическую прочность. Достаточная проводимость алюминия при определенных условиях обеспечивает использование оболочки трехжильного кабеля в качестве нейтрали в че-тырехпроводной электрической сети, а также экрана.
 [15]

Страницы:  

   1

   2




www.ngpedia.ru

Типы проводов | Линии и сети. Расчет проводов

Для электрических сетей применяют неизолированные алюминиевые, сталеалюминиевые, медные и стальные провода, а для внутренних проводок — изолированные алюминиевые и медные провода.

Медь — хороший проводниковый материал (удельная проводимость γ = 53 м/Ом • мм2), устойчивый против коррозии, но дорогой и дефицитный. Поэтому для линий неизолированные медные провода применяют весьма редко.

Алюминий как проводниковый материал хуже меди (γ = 32… 34 м/Ом • мм2). На открытом воздухе хорошо противостоит коррозии. Алюминиевые провода всегда выполняют многопроволочными, так как однопроволочные не обеспечивают достаточной механической прочности.

В настоящее время заводами кабельной промышленности освоен массовый выпуск неизолированного провода марки АН35, изготавливаемого из алюминиевого сплава АВ-Е. Он рекомендуется к применению вместо провода А35 при проектировании линий 6…10 кВ в I…IV районах по ветру и I и II районах по гололеду.

Сталь (железо) обладает удельной проводимостью, в 7,5 раза меньшей, чем медь, и в 4,5 раза меньшей, чем алюминий: у = 7 м/Ом•мм2. Сталь находит применение в сетях с малой плотностью нагрузки. Для защиты от быстрого разрушения стальные провода изготавливают оцинкованными (гальваническое покрытие тонким слоем цинка).

В сталеалюминиевых проводах сердечник набран из оцин- кованных стальных проволок, увеличивающих общую механическую прочность, вокруг которых навиты алюминиевые провода. В биметаллических проводах стальная проволока покрыта слоем алюминия или меди (прокатыванием).

Провода обозначают следующими буквами: М — медные, А — алюминиевые, ПС — стальные многопроволочные, ПСО — стальные, однопроволочные, АС — сталеалюминиевые, АКП — провод марки А, в котором межпроволочное пространство, за исключением наружной поверхности, заполнено нейтральной смазкой повышенной термостойкости; АСКС — провод марки АС, в котором межпроволочное пространство стального сердечника заполнено термостойкой смазкой. Эти провода предназначены для установки в районах с агрессивной атмосферой (побережье морей и соленых озер, солончаковых песков и т. п.).

Цифры после букв М, А, ПС, АС — это сечение провода (мм2). В однопроволочных стальных проводах цифра указывает диаметр провода (мм).

Изолированные провода изготавливают из мягкой меди и алюминия. В качестве изоляции используют покрытие из хлопчатобумажной пряжи, пропитанной вулканизированной резиной, поливинилхлоридного пластика и других пластических материалов.

Шнур представляет собой провод, состоящий из двух или более изолированных гибких жил, заключенных в общую оболочку (оплетку или шланг).

Кабель — это одна или несколько скрученных изолированных жил, заключенных в защитную герметическую металлическую (алюминиевую или свинцовую), резиновую или поливинилхлоридную оболочку.

Кабели подразделяют на силовые и контрольные. Силовые кабели, Используемые в силовых установках различных напряжений, изготавливают с изоляцией из пропитанной бумаги (в обозначении марки ка- беля не указывается) или с резиновой изоляцией (буква Р) с медными Шли алюминиевыми (А) жилами. Силовые кабели различают по числу К сечению жил, конструкции, типам защитных покровов и номинальному напряжению. Кабели в свинцовой оболочке в обозначении имеют букву С, в алюминиевой — А, в поливинилхлоридной — В, в негорючей маслостойкой найритовой — Н. Оболочка может быть голая (Г) или бронированная (Б) стальными лентами или проволоками.

Одножильные силовые кабели изготавливают с сечением жилы от 2,5 до 800, двухжильные — от 2,5 до 150, трехжильные — от 2,5 до 250, четырехжильные — от 4 до 185 мм2.

Контрольные кабели (в обозначении первая или вторая буква К) предназначаются для работы в электрических сетях до 500 В переменного или 1000 В постоянного тока. Их различают по числу (до нескольких десятков) и сечению (не более 10 мм2) токопроводящих жил, конструкции и типам защитных покровов (как и силовые кабели). В таблице 15.3 приведены общие технические характеристики проводов и некоторых кабелей и даны рекомендации по их применению.

< Предыдущая   Следующая >

www.rural-electrician.ru

Электропроводность удельная – Справочник химика 21





    Удельная электропроводность сильных электролитов превышает удельную электропроводность слабых электролитов. Вода обладает очень малой электропроводностью. Удельная электропроводность дистиллированной воды равна 5 10 —10 10 в ом- см . [c.39]

    Степень диссоциации а может быть определена методом измерения электропроводности. Различают удельную и эквивалентную электропроводности. Удельная электропроводность х — величина, обратная удельному сопротивлению [c.268]








    Удельная электропроводность. Удельной электропроводностью X называют электропроводность столбика вещества или объема раствора длиной 1 см с поперечным сечением 1 см , находящегося между электродами очень большой площади и расположенными друг от друга на расстоянии 1 см. Удельная электропроводность раствора равна величине, обратной удельному электрическому сопротивлению (в дальнейшем — удельное сопротивление) р. Ом-см, т. е. [c.90]

    О качестве дистиллированной или деминерализованной воды судят также по электропроводности. Удельное сопротивление [c.29]

    Постоянная ячейки Кяч определяется по измерению сопротивления ячейки, содержащей раствор с известной электропроводностью. Удельные электропроводности некоторых стандартных растворов были тщательно измерены. [c.344]

    Пользуясь результатами опыта, рассчитывают сопротивления и электропроводности растворов, константу сосуда для электропроводности, удельную электропроводность, эквивалентную электропроводность и степень диссоциации. [c.105]

    Рацемат представляет собой наиболее часто встречающуюся систему, состоящую из й- и /-форм. Это название было предложено Пастером, который впервые наблюдал такое явление на виноградной кислоте ( рацемической кислоте ), состоящей из лево- и правовращающей винных кислот. Рацемические молекулярные соединения, насколько известно в настоящее время, устойчивы только в твердом состоянии. В рас-1воре и в парах они распадаются на отдельные компоненты, как показывают их криоскопические свойства, электропроводность, удельный вес и химическая реакционная способность, всегда тождественные свойствам оптически активных веществ. Поэтому различия между рацематами и оптически активными формами ограничиваются, помимо действия на поляризованный свет и взаимодействия с другими несимметричными системами, теми свойствами, которые наблюдаются лишь у твердых фаз. Так, они могут различаться по температурам плавления, плотности, растворимости их кристаллическая форма также может быть различна, причем кристаллы рацематов, часто обладают голоэдрическим, а активные формы — гемиэдрическим строением. Отклонения наблюдаются также и в содержании кристаллизационной воды рацемическая винная кислота кристаллизуется с одной молекулой НгО, активная — без воды кальциевая соль неактивной маиноновой кислоты безводна, а соль активной формы содержит две молекулы Н2О и т. д. [c.134]

    Электропроводность (удельная и и молекулярная, либо эквивалентная, X) относится к числу важнейших свойств электролитных растворов. Большинство теоретических построений в области растворов электролитов основывается на первичных данных по электропроводности. Теоретические вопросы электропроводности рас- [c.21]

    Для нанесения пленки двуокиси олова чаще всего используют раствор хлорного олова, который наносят на предварительно на гретую поверхность стекла. Такие пленки хорошо закрепляются на поверхности стекла, они характеризуются высокой механической прочностью и химической устойчивостью, обладают высокой удельной электропроводностью. Удельное поверхностное сопротивление пленки линейно зависит от ее толщины. Варьируя толщину пленки, можно получать покрытия с различной электропроводностью. Токопроводящая пленка двуокиси олова термически достаточно устойчива в интервале температур от О до 270°С на воздухе электропроводность пленки практически не изменяется во времени. При нагревании на воздухе до более высоких температур электропроводность пленки постепенно снижается. Пленки устойчивы к воздействию электрического тока они выдерживают напряжение до 5000 В/см, плотность тока до 50 А/мм . удельную мощность до 15 Вт/см , однако при такой мощности пленка нагревается почти до 1000°С, что приводит к растрескиванию стекла. Для нагревания изделий до температуры 200—400 °С достаточной является мощность в 1 Вт/см . Толщина токопроводящей пленки составляет, от 0,5 до 2 мкм. При наибольшей толщине пленки прозрачность стекла снижается всего на 5—10%,что практически не сказывается на работе с изделиями, имеющими токопроводящие покрытия. [c.164]

    Удельная электропроводность, Удельная электропроводность полимера х определяется наличием свободных ионов, хими [ески не связанных с -макромолекулами. [c.275]

    Обычно в промышленности степень графитации определяют по электропроводности, удельному весу и зольности, реже — по твердости и прочности. При установившемся процессе этих показателей вполне достаточно. [c.206]

    Графитация угля состоит в том, что после нагревания до достаточно высокой температуры уголь становится жирным на ощупь, приобретает способность писать на бумаге, легко скользить и полироваться его электропроводность, удельный вес и [c.198]

    Г 1 Оценка агрессивности почвы на основании измерений электропроводности (удельного сопротивления), полезна при исследованиях почвенной коррозии, но она не является единственным критерием для определения возможности коррозии находящ,ихся в- почве металлических конструкций. [c.87]

    Эквивалентная электропроводность. Удельную электропроводность относят к числу грамм-эквивалентов растворенного вещества в 1 куб. см раствора, т. е. к с/1000, где с — число грамм-эквивалентов в 1 куб. дм. Отношение [c.671]

    Переходы от -фаз к а-фазам могут быть обнаружены при повышении температуры любым из экспериментальных методов исследования, так как при температуре перехода наблюдается скачкообразное изменение твердости, электропроводности, удельного веса, теплоемкости, вязкости и других физико-химических свойств углеводородов. Фазовое изменение также хорошо видно при наблюдении под микроскопом. 

www.chem21.info

Проводимость – медь – Большая Энциклопедия Нефти и Газа, статья, страница 2

Проводимость – медь

Cтраница 2

Алюминий – наиболее распространенный в природе металл. Его удельная проводимость составляет 65 5 % проводимости меди.
 [16]

Его проводимость примерно в 1 6 раза меньше проводимости меди. Однако проводимость алюминия псе же настолько высока, что его можно рационально использовать в качестве токопроводящего металла для проводов и кабелей.
 [17]

Наилучшей проводимостью после серебра обладают медь и алюминий, они и являются наиболее распространенными проводниковыми материалами. Проводимость отожженного проводникового алюминия составляет приблизительно 62 % проводимости стандартной меди, но плотность алюминия мала, поэтому проводимость 1 кг алюминия составляет 214 % проводимости 1 кг меди. Следовательно, алюминий более экономически выгоден для использования в качестве проводникового материала.
 [18]

Алюминиевые провода хорошо противостоят коррозии, но механическая прочность и электрическая проводимость их ниже, чем у медных. Проводимость алюминия в 1 65 раза меньше, чем проводимость меди, но алюминий легче меди примерно в три раза, поэтому при равных по меди сечениях алюминиевого провода требуется примерно в два раза меньше по весу, чем медного. Алюминий легко соединяется с другими металлами, что ведет к его разложению, и очень чувствителен к механическим воздействиям, из-за чего требует очень бережного обращения.
 [19]

Например, прочность той же меди сравнительно слабо чувствительна к небольшим добавкам никеля или цинка. Такая же запутанная картина и в отношении влияния примесей на проводимость меди: алюминий ее сильно понижает, а на висмут она практически не реагирует.
 [20]

Отсюда видно, что с ростом температуры проводимость плазмы быстро увеличивается, достигая значений, сравнимых с проводимостью металлических проводников. Так, например, проводимость водородной плазмы при Ге-107 К приблизительно равна проводимости меди при 20 С.
 [21]

Наибольшее применение из рассмотренных элементов имеют А1 и его сплавы. Этому способствуют ценные качества этого металла: малая плотность ( 2 7), высокая проводимость ( 0 6 проводимости меди), механическая прочность и большая коррозионная стойкость кряду химических реагентов. Вместе с тем алюминий легко поддается обработке давлением – прокатке, резанию, волочению, ковке.
 [22]

В качестве таких материалов применяют в основном кадмиевую и кадмиево-оловянистую бронзы, обладающие высокой прочностью, твердостью и упругими свойствами. Но ее прочность значительно ниже, чем у бериллиевой бронзы; однако удельная проводимость последней составляет не более 30 % от проводимости меди.
 [23]

Таким образом, при использовании электролитических преобразователей необходимо устранять влияние температуры. Эту задачу решают путем стабилизации температуры раствора с помощью холодильника ( нагревателя) или применения цепей температурной компенсации с медными терморезисторами, так как температурные коэффициенты проводимости меди и растворов электролитов имеют противоположные знаки.
 [25]

Определенный интерес представляют также жаростойкие и жаропрочные медные сплавы, полученные обычными способами, а не методом дисперсионного упрочнения. Известно, например, что еще в 1960 г. фирмой Америкэн машин энд фаунди был предложен медный сплав для работы при 600 С с проводимостью, равной 60 % проводимости меди.
 [26]

Постоянные выражены в относительных единицах. Они получены опытным путем приложением однофазного напряжения к двум выводам якоря при неподвижном роторе. Удельная проводимость эвердюра составляет 6 % проводимости меди.
 [27]

Изделия отжигают при 300 С; это предохраняет от появления трещин. Удельная проводимость латуни при содержании 30 % Zn составляет примерно 40 % от проводимости меди, Бронза – сплав меди главным образом с оловом, кадмием и бериллием. Кадмиевая бронза ( с присадкой около 1 % Cd), применяемая в твердотянутом состоянии, в два раза прочнее твердотянутой меди, а ее стойкость против истирания примерно в три раза больше.
 [28]

При сварке легких сплавов необходимо обеспечить минимальное выделение тепла в контакте электрод – деталь и интенсивное охлаждение электрода. Поэтому электроды должны обладать высокой тепло – и электропроводностью. Для электродов применяются холоднокатанная медь или специальные сплавы ( например, бронза с 1 / 0 кадмия), электропроводность которых не ниже 85 – 90 / 0 проводимости меди.
 [29]

Страницы:  

   1

   2

   3




www.ngpedia.ru
