Уаз 3303 размеры: высота, ширина и длина УАЗ 3303, габаритные размеры и описание на сайте Autospot.ru

Шины и диски для УАЗ 3303, размер колёс на УАЗ 3303

Главная Подбор по автомобилю Шины и диски для УАЗ 3303

Подбор шин и дисков по автомобилю УАЗ 3303

• 1985
• 1986
• 1987
• 1988
• 1989
• 1990
• 1991
• 1992
• 1993
• 1994

• 1995
• 1996
• 1997
• 1998
• 1999
• 2000
• 2001
• 2002
• 2003
• 2004

• 2005
• 2006
• 2007
• 2008
• 2009
• 2010
• 2011
• 2012
• 2013
• 2014

• 2015
• 2016
• 2017
• 2018
• 2019
• 2020
• 2021

Другие модели УАЗ

УАЗ 2206, УАЗ 3303, УАЗ 3741, УАЗ 3909, УАЗ 39094, УАЗ Cargo, УАЗ Hunter, УАЗ Kazak, УАЗ Patriot, УАЗ Patrol, УАЗ Pickup, УАЗ Profi, УАЗ SGR Classic,

Параметры дисков на УАЗ 3303

• PCD 5×139.7 диаметром от 15 до 16, шириной от 6 до 7 и профилем от ET22 до ET40как у BAW Gladiator

• ТЗСК УАЗ Патриот

• КиК УАЗ Патриот

• КиК Линкс

• КиК Байкал

• КиК Атлант

Параметры шин

• Размерность шин от R15 до R16, шириной от 225 до LT215 и профилем от 75 до 90.
• Минимальный размер резины: 225/75 R16, максимальный: LT225 R16

• Triangle TR292 225/75 R16 108Q

  Хит

  6 730 ₽

  7 690 ₽

• Sailun Commercio 4 Seasons 225/75 R16C 121/120R

  Хит Новинка

  9 050 ₽

  9 790 ₽

• Windforce Catchfors A/T II LT225/75 R16 115/112R

  Хит Новинка

  7 130 ₽

  8 390 ₽

• WestLake SL366 225/75 R16C 115/112Q

  Хит

  9 110 ₽

Подбор шин и дисков для автомобиля УАЗ 3303

Автоматический подбор шин и дисков для автомобиля УАЗ 3303 позволяет избежать различные неприятности, вызванные несовместимостью или несоответствием этих запасных частей рекомендациям производителя. Ведь эти комплектующие оказывают огромное влияние на целый ряд эксплуатационных характеристик транспортного средства, начиная от управляемости и заканчивая динамическими качествами. Кроме того, шины и колесные диски в современном автомобиле являются одним из элементов активной безопасности. Именно поэтому крайне важно подходить к их выбору очень ответственно, используя для этого достаточно специфичные знания об этих изделиях.

К сожалению, такими техническими нюансами владеет лишь небольшая часть автовладельцев. Тем не менее, автоматическая система подбора окажется крайне полезной, независимо от этого, поскольку позволит минимизировать вероятность неправильного выбора колесных дисков или шин. А выбирать есть из чего, благодаря широчайшему ассортименту таких изделий, представленном в интернет-магазине «Мосавтошина».

УАЗ-3303 бортовой Характеристики Расход топлива Объем бака, багажника Габаритные размеры, шин Вес Грузоподъемность Экологический класс

УАЗ-3303 «Головастик», бортовой автомобиль грузоподъемностью 800 кг с колесной формулой 4х4. Первый экземпляр сошел с конвейера УАЗ в 1989. В 1985-1989 выпускалась модель УАЗ-3303-01, на которую ставился двигатель УМЗ-414 мощностью 80 л.с. Кузов автомобиля представляет деревянную платформу с откидными боковыми и задним бортами.

УАЗ-3303 — видео езды по грязи



УАЗ-3303 — видео тест драйв

Двухместная кабина располагается над двигателем. Снаряженная масса автомобиля — 1,65 тонны. Автомобиль оборудуется бензиновым рядным четырехцилиндровым двигателем УАЗ-4178, рабочий объем которого — 2446 см3, мощность 90 л. с. при частоте вращения коленчатого вала 4000 об/мин.

На УАЗ-3303 ставится однодисковое сцепление с гидравлическим приводом выключения; четырехступенчатая коробка передач с синхронизаторами на всех передачах переднего хода; двухступенчатая раздаточная коробка; дисковые колеса; зависимые передняя и задняя подвески на полуэллиптических рессорах. Автомобиль оснащается двухконтурной рабочей тормозной системой с гидравлическим приводом и вакуумным усилителем.

Предлагается модификация УАЗ-33031, снабженная экранированным электрооборудованием и предпусковым подогревателем двигателя.

Технические характеристики УАЗ-3303

— Колесная формула: 4х4
— Количество мест: 2

Габаритные размеры УАЗ-3303

— Длина, мм: 4501
— Ширина, мм: 1974
— Высота, мм: 2355
— Колесная база, мм: 2550
— Дорожный просвет, мм: 205
— Глубина преодолеваемого брода, мм: 500

Вес УАЗ-3303

— Снаряженная масса, кг: 1845
— Полная масса, кг: 3070

Двигатель УАЗ-3303

— Бензиновый, ЗМЗ-40911.10
— Рабочий объем, л: 2,693
— Максимальная мощность, л.с. (кВт): 112 (82,5) при 4250 об/мин
— Максимальный крутящий момент, Н·м: 198 при 2500 об/мин
— Топливо: Бензин с октановым числом не менее 92

— Коробка передач 5-ступенчатая, механическая
— Раздаточная коробка: 2-ступенчатая с отключением привода переднего моста

Максимальная скорость УАЗ-3303

— 115 км/ч

Расход топлива УАЗ-3303

— при 60 км/ч, л / 100 км: 9,6
— при 80 км/ч, л / 100 км: 12,4

Экологический класс УАЗ-3303

— Евро-4

Объем бака УАЗ-3303

— 50 литров

Размер шин УАЗ-3303

— 225/75 R16

Грузоподъёмность УАЗ-3303

— 1225 кг



 Фото УАЗ-3303



УАЗ-3303 самосвал



Кабина УАЗ-3303



УАЗ-3303 фото тюнинга своими руками



Раллийный УАЗ-3303

Добавить комментарий

УАЗ-3303, УАЗ-2923, УАЗ-2746 — Каталог СовАвто

УАЗ-3303, УАЗ-2923, УАЗ-2746 — Каталог СовАвто

Сайт СовАвто.



Модель	УАЗ-33039 (УАЗ-33036)*	УАЗ-2923
Сиденье	2	2
Вес нетто, кг [фунт]	1 650 [3 630] (1 750 [3 850])	1 750 [3 850]
Вес полной загрузки, кг [фунт]	2 650 [5 830] (3 050 [6 710])	2 700 [5 950]
Вес груза, кг [фунт]	1000 [2200] (1150 [2530])	800 [1760]
Полная масса прицепа, кг [фунт]	—	—
Длина, мм [дюйм]	4460 [176] (4540 [179])	4460 [176]?
Ширина, мм [дюйм]	1965 [77] (1974 [78])	1965 [77]?
Высота, мм [дюйм]	2070 [81] (2340 [92])	?
Основание, мм [дюйм]	2300 [91] (2550 [100])	2300 [91]
Минимальный зазор, мм [дюйм]	220 [8,7] (195 [7,7])	195 [7,7]?
Минимальный радиус поворота, м [ярдов]	—	—
Максимальная скорость, км/ч [миль/ч]	110 [68] без палатки (100 [62])	100 [62]
Максимальная мощность, л. с. [кВт]	98 [73] при 4000 об/мин	92 [69] при 4000 об/мин
Максимальный крутящий момент, Нм [фунт-фут]	20,5 [133] при 2200–2500 об/мин	17,5 [114] при 2200–2500 об/мин
Объем двигателя, литры [см3]	2,89 [2890]	2,45 [2445]
Степень сжатия	—	7,5:1
Передаточные числа	И-4.124/II-2.641/III-1.580/IV-1.000/R-5.224
Передаточное число главной передачи	4,625	4,625
Передаточное число раздаточной коробки	1,94 и 1,00	—
Пробег, л/100 км [ми/гал]	17,3 [13,6]	17,5 [13,4]
Время разгона от 0 до 100 км/ч [62 мили/ч], секунды	—	—
Разрывной путь, м [ярды]	—	—
Емкость топливного бака, литры [гал]	56 х 2 [14,8 х 2]
Год выпуска	?	?
Тип двигателя	УМЗ-4218. 10, 4-й цил., 4-тактный, верхнеклапанный, карб.**	УМЗ-4178.10, 4-й цил., 4-тактный, верхнеклапанный, карб.
Диаметр/ход, мм [дюйм]	—	—
Колесная формула	4 х 4	4 х 4
Картинки	16 КБ (цв, вид сбоку [УАЗ-3303] [63]) 8 КБ (цвет, вид сбоку [УАЗ-33035] [7/10]) 16 KB (цв, вид сбоку [УАЗ-33036] [7/10]) 41 КБ (цв, вид сбоку [УАЗ-33036] [63]) 23 КБ (цв, вид спереди, [3303 УАЗ Америки] [62]) 14 КБ (цв, вид спереди [УАЗ-33035] [63?]) 4 КБ (ч/б, вид сверху, схема [УАЗ-3303] [63]) 6 КБ (ч/б, вид сверху, схема [УАЗ-33036] [63]) 19 KB (ч/б, вид сбоку [УАЗ-3303 бачок] [7/10])	17 КБ (цв, вид сбоку [УАЗ-2923] [63/10])

* (в скобках) указаны технические параметры УАЗ-33036 которые отличаются от УАЗ-33039.

** УАЗ-33039, УАЗ-33036 и УАЗ-2923 имеют мощность 98 л.с. УМЗ-4218.10 двигатель. УАЗ-3303 и УАЗ-2746 имеют мощность 92 л.с. Двигатель УМЗ-4178.10.

УАЗ-2746 «Термос» [4 КБ (ч/б, вид сверху, схема [УАЗ-2746] [63]), 35 КБ (цвет, вид сбоку [УАЗ-2746] [63])] (изотермический грузовик) базируется на длинном на базе УАЗ-33036. Однако у него менее мощный 2,445-литровый УМЗ-4178.10. двигатель. С каркасом и тентом высота УАЗ-3303 увеличивается до 2460 мм [97 дюймов]. Клиренс 220 мм. Грузовики 4 X 4 могут преодолевать подъемы. подъемы до 30 градусов и переправы до 0,7 метра глубоко, в то время как те, у кого клиренс 195 мм, могут пересечь только 0,5 метра реки. Существует также версия самосвала, именуемая УАЗ-1501 [88 КБ (цвет, вид сбоку [УАЗ-1501] [13]). Также существует УАЗ-Львов на гусеничном ходу [95 КБ (цвет, вид сбоку [УАЗ-Львов] [50]).

Эти грузовики пришли на смену предыдущему поколению УАЗ-450, УАЗ-451, УАЗ-452.



Страница создана в воскресенье, август 22, 1999. Последнее обновление страницы: вторник, 26 февраля 2002 г., 22:56:19 по восточному поясному времени.

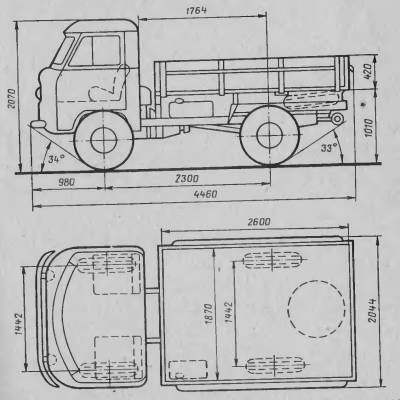

УАЗ 3303 Габаритный чертеж | Скачать чертежи, чертежи, блоки Autocad, 3D модели

• Русский
• Автокад
• Автоматизированная индустрия
• Образовательный

Узнайте, как скачать этот материал

Telegram бот для поиска материалов

Покупка чертежей

Подпишитесь, чтобы получать информацию о новых материалах:

t. me/alldrawings

vk.com/alldrawings

Описание

УАЗ 3303 Габаритный чертеж

Содержание проекта

Назаров.dwg [ 117 КБ ]
