ΠœΠ΅Ρ‚ΠΎΠ΄ΠΈΠΊΠ° ΠΏΠΎΠ²Π΅Ρ€ΠΊΠΈ ΠΈ ΠΊΠ°Π»ΠΈΠ±Ρ€ΠΎΠ²ΠΊΠΈ ΠΌΠ°Π½ΠΎΠΌΠ΅Ρ‚Ρ€ΠΎΠ² давлСния

ΠΠΎΡ€ΠΌΠ°Π»ΡŒΠ½Π°Ρ Ρ€Π°Π±ΠΎΡ‚Π° производства Π² ΠΎΠ³Ρ€ΠΎΠΌΠ½ΠΎΠΉ ΠΌΠ΅Ρ€Π΅ зависит ΠΎΡ‚ надСТности ΠΈΠ·ΠΌΠ΅Ρ€ΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹Ρ… ΠΏΡ€ΠΈΠ±ΠΎΡ€ΠΎΠ², ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΠ΅ΠΌΡ‹Ρ… эксплуатационным пСрсоналом. Одна ΠΈΠ· ΠΏΠ΅Ρ€Π²Π΅ΠΉΡˆΠΈΡ… обязанностСй прибористов Π·Π°ΠΊΠ»ΡŽΡ‡Π°Π΅Ρ‚ΡΡ Π² Ρ‚ΠΎΠΌ, Ρ‡Ρ‚ΠΎΠ±Ρ‹ ΠΊΠ°ΠΆΠ΄Ρ‹ΠΉ ΠΈΠ· ΠΏΡ€ΠΈΠ±ΠΎΡ€ΠΎΠ², примСняСмых для контроля тСхнологичСских процСссов, обСспСчивал Ρ‚ΠΎΡ‡Π½Ρ‹Π΅ показания.

Π‘Ρ‚Π°Π½Π΄Π°Ρ€Ρ‚Π½Ρ‹ΠΌ ΠΌΠ΅Ρ‚ΠΎΠ΄ΠΎΠΌ обСспСчСния точности ΠΏΡ€ΠΈΠ±ΠΎΡ€ΠΎΠ², Ρ‚Π°ΠΊΠΈΡ… ΠΊΠ°ΠΊ ΠΌΠ°Π½ΠΎΠΌΠ΅Ρ‚Ρ€Ρ‹, являСтся ΠΈΡ… ΠΏΠΎΠ²Π΅Ρ€ΠΊΠ° ΠΈ ΠΊΠ°Π»ΠΈΠ±Ρ€ΠΎΠ²ΠΊΠ°.

Π Π΅ΠΊΠΎΠΌΠ΅Π½Π΄ΡƒΠ΅ΠΌ Ρ€Π°Π·ΠΎΠ±Ρ€Π°Ρ‚ΡŒΡΡ с Ρ‚Π΅ΠΌ, Ρ‡Ρ‚ΠΎ Ρ‚Π°ΠΊΠΎΠ΅ Π΄Π°Π²Π»Π΅Π½ΠΈΠ΅ ΠΈ ΠΈΠ·ΡƒΡ‡ΠΈΡ‚ΡŒ ΠΊΠ°Ρ‚Π°Π»ΠΎΠ³ ΠΏΡ€ΠΈΠ±ΠΎΡ€ΠΎΠ² для измСрСния давлСния.

ΠšΠ°Π»ΠΈΠ±Ρ€ΠΎΠ²ΠΊΠ° ΠΌΠ°Π½ΠΎΠΌΠ΅Ρ‚Ρ€ΠΎΠ²

ΠŸΡ€ΠΎΡ†Π΅ΡΡ ΠΊΠ°Π»ΠΈΠ±Ρ€ΠΎΠ²ΠΊΠΈ ΠΌΠΎΠΆΠ½ΠΎ, Π² Ρ†Π΅Π»ΠΎΠΌ, Ρ€Π°Π·Π΄Π΅Π»ΠΈΡ‚ΡŒ Π½Π° Π΄Π²Π° основных этапа: ΠΏΠΎΠ²Π΅Ρ€ΠΊΠ° ΠΏΠΎΠΊΠ°Π·Π°Π½ΠΈΠΉ ΠΏΡ€ΠΈΠ±ΠΎΡ€Π° ΠΏΠΎ извСстному эталону ΠΈΠ»ΠΈ Π²Ρ…ΠΎΠ΄Π½Ρ‹ΠΌ Π΄Π°Π½Π½Ρ‹ΠΌ, ΠΈ Ρ€Π΅Π³ΡƒΠ»ΠΈΡ€ΠΎΠ²ΠΊΠ° ΠΏΡ€ΠΈΠ±ΠΎΡ€Π° Π΄ΠΎ Ρ‚Π΅Ρ… ΠΏΠΎΡ€, ΠΏΠΎΠΊΠ° Π΅Π³ΠΎ показания Π½Π΅ Π±ΡƒΠ΄ΡƒΡ‚ Ρ€Π°Π²Π½Ρ‹ ΠΈΠ»ΠΈ ΠΏΡ€ΠΎΠΏΠΎΡ€Ρ†ΠΈΠΎΠ½Π°Π»ΡŒΠ½Ρ‹ извСстным Π²Ρ…ΠΎΠ΄Π½Ρ‹ΠΌ Π΄Π°Π½Π½Ρ‹ΠΌ. Π‘Π°ΠΌΠ° ΠΊΠ°Π»ΠΈΠ±Ρ€ΠΎΠ²ΠΊΠ° состоит ΠΈΠ· ряда ΠΏΠΎΠ²Π΅Ρ€ΠΎΠΊ ΠΈ Ρ€Π΅Π³ΡƒΠ»ΠΈΡ€ΠΎΠ²ΠΎΠΊ. Когда ΠΏΡ€ΠΈΠ±ΠΎΡ€ ΠΎΡ‚ΠΊΠ°Π»ΠΈΠ±Ρ€ΠΎΠ²Π°Π½, это Π·Π½Π°Ρ‡ΠΈΡ‚, Ρ‡Ρ‚ΠΎ ΠΎΠ½ ΠΌΠΎΠΆΠ΅Ρ‚ Ρ‚ΠΎΡ‡Π½ΠΎ Π΄Π°Π²Π°Ρ‚ΡŒ Π΄Π΅ΠΉΡΡ‚Π²ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎΠ΅ Π·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ измСряСмого ΠΏΠ°Ρ€Π°ΠΌΠ΅Ρ‚Ρ€Π°.

ОсновноС ΠΎΠ±ΠΎΡ€ΡƒΠ΄ΠΎΠ²Π°Π½ΠΈΠ΅, Ρ‚Ρ€Π΅Π±ΡƒΠ΅ΠΌΠΎΠ΅ для ΠΊΠ°Π»ΠΈΠ±Ρ€ΠΎΠ²ΠΊΠΈ Π±ΠΎΠ»ΡŒΡˆΠΈΠ½ΡΡ‚Π²Π° ΠΌΠ°Π½ΠΎΠΌΠ΅Ρ‚Ρ€ΠΎΠ², Π²ΠΊΠ»ΡŽΡ‡Π°Π΅Ρ‚ ΠΎΠ±Ρ€Π°Π·Ρ†ΠΎΠ²Ρ‹ΠΉ ΠΏΡ€ΠΈΠ±ΠΎΡ€, Ρ€Π΅Π³ΡƒΠ»ΠΈΡ€ΡƒΠ΅ΠΌΡ‹ΠΉ источник давлСния, срСдства подсоСдинСния ΠΌΠ°Π½ΠΎΠΌΠ΅Ρ‚Ρ€Π° ΠΊ источнику давлСнию ΠΈ ΠΎΠ±Ρ€Π°Π·Ρ†ΠΎΠ²ΠΎΠΌΡƒ ΠΏΡ€ΠΈΠ±ΠΎΡ€Ρƒ, Π° Ρ‚Π°ΠΊΠΆΠ΅ инструмСнты, Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΡ‹Π΅ для Ρ€Π΅Π³ΡƒΠ»ΠΈΡ€ΠΎΠ²ΠΊΠΈ ΠΌΠ΅Ρ…Π°Π½ΠΈΠ·ΠΌΠΎΠ² ΠΌΠ°Π½ΠΎΠΌΠ΅Ρ‚Ρ€Π°. ΠžΠ±Ρ€Π°Π·Ρ†ΠΎΠ²Ρ‹Π΅ срСдства ΠΈΠ·ΠΌΠ΅Ρ€Π΅Π½ΠΈΠΉ (ΠΈΠ·ΠΌΠ΅Ρ€ΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹Π΅ ΠΏΡ€ΠΈΠ±ΠΎΡ€Ρ‹) ΠΏΡ€Π΅Π΄Π½Π°Π·Π½Π°Ρ‡Π΅Π½Ρ‹ для ΠΏΠ΅Ρ€Π΅Π΄Π°Ρ‡ΠΈ Ρ€Π°Π·ΠΌΠ΅Ρ€ΠΎΠ² Π΅Π΄ΠΈΠ½ΠΈΡ† физичСских Π΅Π΄ΠΈΠ½ΠΈΡ† ΠΎΡ‚ эталонов Ρ€Π°Π±ΠΎΡ‡ΠΈΠΌ ΠΈΠ·ΠΌΠ΅Ρ€ΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹ΠΌ ΠΏΡ€ΠΈΠ±ΠΎΡ€Π°ΠΌ. Они слуТат для ΠΏΠΎΠ²Π΅Ρ€ΠΊΠΈ ΠΈ Π³Ρ€Π°Π΄ΡƒΠΈΡ€ΠΎΠ²ΠΊΠΈ ΠΏΠΎ Π½ΠΈΠΌ Π΄Ρ€ΡƒΠ³ΠΈΡ… срСдств ΠΈΠ·ΠΌΠ΅Ρ€Π΅Π½ΠΈΠΉ.

Π Π°Π±ΠΎΡ‡ΠΈΠ΅ срСдства ΠΈΠ·ΠΌΠ΅Ρ€Π΅Π½ΠΈΠΉ (ΠΈΠ·ΠΌΠ΅Ρ€ΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹Π΅ ΠΏΡ€ΠΈΠ±ΠΎΡ€Ρ‹) ΠΏΡ€Π΅Π΄Π½Π°Π·Π½Π°Ρ‡Π΅Π½Ρ‹ для ΠΈΠ·ΠΌΠ΅Ρ€Π΅Π½ΠΈΠΉ Π² ΠΏΡ€ΠΎΠΌΡ‹ΡˆΠ»Π΅Π½Π½ΠΎΡΡ‚ΠΈ. По точности эти срСдства Ρ€Π°Π·Π΄Π΅Π»ΡΡŽΡ‚ Π½Π° Π»Π°Π±ΠΎΡ€Π°Ρ‚ΠΎΡ€Π½Ρ‹Π΅ (ΠΏΠΎΠ²Ρ‹ΡˆΠ΅Π½Π½ΠΎΠΉ точности) ΠΈ тСхничСскиС.

ΠŸΠΎΠ²Π΅Ρ€ΠΊΠ° ΠΌΠ°Π½ΠΎΠΌΠ΅Ρ‚Ρ€ΠΎΠ²

ΠŸΠΎΠ²Π΅Ρ€ΠΊΠ° β€” ΠΎΠΏΡ€Π΅Π΄Π΅Π»Π΅Π½ΠΈΠ΅ ΠΏΠΎΠ³Ρ€Π΅ΡˆΠ½ΠΎΡΡ‚Π΅ΠΉ срСдства ΠΈΠ·ΠΌΠ΅Ρ€Π΅Π½ΠΈΠΉ ΠΈ установлСниС Π΅Π³ΠΎ пригодности ΠΊ ΠΈΠ·ΠΌΠ΅Ρ€Π΅Π½ΠΈΡŽ. Если ΠΏΠΎΠ³Ρ€Π΅ΡˆΠ½ΠΎΡΡ‚ΡŒ срСдства ΠΈΠ·ΠΌΠ΅Ρ€Π΅Π½ΠΈΠΉ Π²Ρ‹ΡˆΠ΅ допустимой, ΠΎΠ½ΠΎ для Π΄Π°Π»ΡŒΠ½Π΅ΠΉΡˆΠΈΡ… ΠΈΠ·ΠΌΠ΅Ρ€Π΅Π½ΠΈΠΉ Π½Π΅ΠΏΡ€ΠΈΠ³ΠΎΠ΄Π½ΠΎ. ΠŸΡ€ΠΈ ΠΏΠΎΠ²Π΅Ρ€ΠΊΠ΅ ΠΌΠ°Π½ΠΎΠΌΠ΅Ρ‚Ρ€ΠΎΠ² ΠΎΠ±Ρ€Π°Π·Ρ†ΠΎΠ²Ρ‹Π΅ ΠΏΡ€ΠΈΠ±ΠΎΡ€Ρ‹ ΠΎΠ±Π΅ΡΠΏΠ΅Ρ‡ΠΈΠ²Π°ΡŽΡ‚ ΠΏΠΎΠ»ΡƒΡ‡Π΅Π½ΠΈΠ΅ исходных ΠΏΠΎΠΊΠ°Π·Π°Π½ΠΈΠΉ, с ΠΊΠΎΡ‚ΠΎΡ€Ρ‹ΠΌΠΈ ΡΡ€Π°Π²Π½ΠΈΠ²Π°ΡŽΡ‚ показания повСряСмых ΠΏΡ€ΠΈΠ±ΠΎΡ€ΠΎΠ², Ρ‚. Π΅. производится нСпосрСдствСнноС сличСниС повСряСмого ΠΏΡ€ΠΈΠ±ΠΎΡ€Π° с ΠΎΠ±Ρ€Π°Π·Ρ†ΠΎΠ²Ρ‹ΠΌ. ВрСмя Π½Π°ΠΈΠ±ΠΎΠ»Π΅Π΅ распространёнными Ρ‚ΠΈΠΏΠ°ΠΌΠΈ ΠΎΠ±Ρ€Π°Π·Ρ†ΠΎΠ²Ρ‹Ρ… ΠΏΡ€ΠΈΠ±ΠΎΡ€ΠΎΠ² ΡΠ²Π»ΡΡŽΡ‚ΡΡ: U-ΠΎΠ±Ρ€Π°Π·Π½Ρ‹Π΅ ΠΌΠ°Π½ΠΎΠΌΠ΅Ρ‚Ρ€Ρ‹, Π³Ρ€ΡƒΠ·ΠΎΠΏΠΎΡ€ΡˆΠ½Π΅Π²Ρ‹Π΅ ΠΌΠ°Π½ΠΎΠΌΠ΅Ρ‚Ρ€Ρ‹ ΠΈ ΠΎΠ±Ρ€Π°Π·Ρ†ΠΎΠ²Ρ‹Π΅ Π΄Π΅Ρ„ΠΎΡ€ΠΌΠ°Ρ†ΠΈΠΎΠ½Π½Ρ‹Π΅ ΠΌΠ°Π½ΠΎΠΌΠ΅Ρ‚Ρ€Ρ‹.

ИспользованиС для ΠΏΠΎΠ²Π΅Ρ€ΠΊΠΈ U-ΠΎΠ±Ρ€Π°Π·Π½ΠΎΠ³ΠΎ ΠΌΠ°Π½ΠΎΠΌΠ΅Ρ‚Ρ€Π°

U-ΠΎΠ±Ρ€Π°Π·Π½Ρ‹Π΅ ΠΌΠ°Π½ΠΎΠΌΠ΅Ρ‚Ρ€Ρ‹ ΡΠ²Π»ΡΡŽΡ‚ΡΡ простыми, Ρ‚ΠΎΡ‡Π½Ρ‹ΠΌΠΈ ΠΏΡ€ΠΈΠ±ΠΎΡ€Π°ΠΌΠΈ для измСрСния давлСния. Π˜Π·ΠΌΠ΅Ρ€ΡΠ΅ΠΌΠ°Ρ Π²Π΅Π»ΠΈΡ‡ΠΈΠ½Π° давлСния Π² U-ΠΎΠ±Ρ€Π°Π·Π½ΠΎΠΌ ΠΌΠ°Π½ΠΎΠΌΠ΅Ρ‚Ρ€Π΅ ΡƒΡ€Π°Π²Π½ΠΎΠ²Π΅ΡˆΠΈΠ²Π°Π΅Ρ‚ΡΡ ΠΈ опрСдСляСтся столбом Ρ€Π°Π±ΠΎΡ‡Π΅ΠΉ Тидкости, Ρ€Π°Π²Π½Ρ‹ΠΌ суммС столбов Π² ΠΎΠ±ΠΎΠΈΡ… ΠΊΠΎΠ»Π΅Π½Π°Ρ… Ρ‚Ρ€ΡƒΠ±ΠΊΠΈ. НаиболСС часто Π² ΠΌΠ°Π½ΠΎΠΌΠ΅Ρ‚Ρ€Π°Ρ… Π² качСствС Тидкости ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΠ΅Ρ‚ΡΡ Π²ΠΎΠ΄Π°, Ρ€Ρ‚ΡƒΡ‚ΡŒ ΠΈ ΠΏΡ€ΠΈΠ±ΠΎΡ€Π½ΠΎΠ΅ масло. Π”ΠΈΠ°ΠΏΠ°Π·ΠΎΠ½ Π΄Π°Π²Π»Π΅Π½ΠΈΠΉ, измСряСмых ΠΌΠ°Π½ΠΎΠΌΠ΅Ρ‚Ρ€ΠΎΠΌ, опрСдСляСтся двумя Ρ„Π°ΠΊΡ‚ΠΎΡ€Π°ΠΌΠΈ: высотой Ρ‚Ρ€ΡƒΠ±ΠΊΠΈ ΠΌΠ°Π½ΠΎΠΌΠ΅Ρ‚Ρ€Π° ΠΈ Ρ‚ΠΈΠΏΠΎΠΌ Тидкости Π² Ρ‚Ρ€ΡƒΠ±ΠΊΠ΅. Различия ТидкостСй ΠΏΠΎ вСсу обуславливаСт Ρ€Π°Π·Π»ΠΈΡ‡ΠΈΠ΅ Π² Π΄Π°Π²Π»Π΅Π½ΠΈΠΈ, создаваСмом ΠΊΠ°ΠΆΠ΄ΠΎΠΉ ΠΆΠΈΠ΄ΠΊΠΎΡΡ‚ΡŒΡŽ. Π Π΅Π·ΡƒΠ»ΡŒΡ‚Π°Ρ‚ измСрСния давлСния ΠΎΠ±Ρ‹Ρ‡Π½ΠΎ выраТаСтся Π² ΠΌΠΈΠ»Π»ΠΈΠΌΠ΅Ρ‚Ρ€Π°Ρ… водяного ΠΈΠ»ΠΈ Ρ€Ρ‚ΡƒΡ‚Π½ΠΎΠ³ΠΎ столба.

ΠŸΠΎΠ²Π΅Ρ€ΠΎΡ‡Π½Π°Ρ установка с U-ΠΎΠ±Ρ€Π°Π·Π½Ρ‹ΠΌ ΠΌΠ°Π½ΠΎΠΌΠ΅Ρ‚Ρ€ΠΎΠΌ

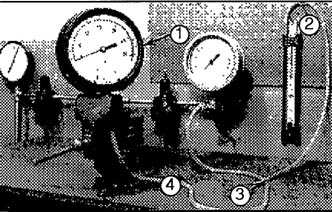

1 β€” ΠΊΠ°Π»ΠΈΠ±Ρ€ΡƒΠ΅ΠΌΡ‹ΠΉ ΠΏΡ€ΠΈΠ±ΠΎΡ€, 2 β€” U-ΠΎΠ±Ρ€Π°Π·Π½Ρ‹ΠΉ ΠΌΠ°Π½ΠΎΠΌΠ΅Ρ‚Ρ€, 3 β€” гибкая Ρ‚Ρ€ΡƒΠ±ΠΊΠ°; 4 β€” Ρ‚Ρ€ΠΎΠΉΠ½ΠΈΠΊ Гибкая Ρ‚Ρ€ΡƒΠ±ΠΊΠ° ΠΈ Ρ‚Ρ€ΠΎΠΉΠ½ΠΈΠΊ слуТат для соСдинСния ΠΌΠ°Π½ΠΎΠΌΠ΅Ρ‚Ρ€Π° с повСряСмым ΠΏΡ€ΠΈΠ±ΠΎΡ€ΠΎΠΌ ΠΈ источником давлСния, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹ΠΉ Π² ΠΈΠ·ΠΎΠ±Ρ€Π°ΠΆΠ΅Π½Π½ΠΎΠΌ Π²Ρ‹ΡˆΠ΅ ΠΏΡ€ΠΈΠΌΠ΅Ρ€Π΅ прСдставляСт систСму сТатого Π²ΠΎΠ·Π΄ΡƒΡ…Π° КИП. РСгулятор давлСния Π²ΠΎΠ·Π΄ΡƒΡ…Π° КИП Ρ€Π΅Π³ΡƒΠ»ΠΈΡ€ΡƒΠ΅Ρ‚ Π΄Π°Π²Π»Π΅Π½ΠΈΠ΅, ΠΏΡ€ΠΈΠ»Π°Π³Π°Π΅ΠΌΠΎΠ΅ Π²ΠΎ врСмя ΠΊΠ°Π»ΠΈΠ±Ρ€ΠΎΠ²ΠΎΡ‡Π½ΠΎΠ³ΠΎ процСсса. ΠŸΠΎΡΠΊΠΎΠ»ΡŒΠΊΡƒ Ρ‚Ρ€ΡƒΠ±ΠΊΠ°, прикрСплСнная Π² рСгулятору Π²ΠΎΠ·Π΄ΡƒΡ…Π°, соСдинСна с U-ΠΎΠ±Ρ€Π°Π·Π½Ρ‹ΠΌ ΠΌΠ°Π½ΠΎΠΌΠ΅Ρ‚Ρ€ΠΎΠΌ ΠΈ с ΠΏΡ€ΠΈΠ±ΠΎΡ€ΠΎΠΌ, Π½Π° ΠΎΠ±Π° ΠΏΡ€ΠΈΠ±ΠΎΡ€Π° подаСтся ΠΎΠ΄Π½ΠΎ Π΄Π°Π²Π»Π΅Π½ΠΈΠ΅.

ИспользованиС для ΠΏΠΎΠ²Π΅Ρ€ΠΊΠΈ Π³Ρ€ΡƒΠ·ΠΎΠΏΠΎΡ€ΡˆΠ½Π΅Π²ΠΎΠ³ΠΎ ΠΌΠ°Π½ΠΎΠΌΠ΅Ρ‚Ρ€Π°

Π“Ρ€ΡƒΠ·ΠΎΠΏΠΎΡ€ΡˆΠ½Π΅Π²Ρ‹Π΅ ΠΌΠ°Π½ΠΎΠΌΠ΅Ρ‚Ρ€Ρ‹ ΡΠ²Π»ΡΡŽΡ‚ΡΡ ΠΎΠ±Ρ€Π°Π·Ρ†ΠΎΠ²Ρ‹ΠΌΠΈ ΠΏΡ€ΠΈΠ±ΠΎΡ€Π°ΠΌΠΈ, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Π΅ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΡŽΡ‚ΡΡ для измСрСния давлСния, Π²Ρ‹Ρ€Π°ΠΆΠ΅Π½Π½ΠΎΠ³ΠΎ Π² основных Π΅Π΄ΠΈΠ½ΠΈΡ†Π°Ρ…: силы ΠΈ ΠΏΠ»ΠΎΡ‰Π°Π΄ΠΈ. Π€ΠΎΡ€ΠΌΡƒΠ»Π°, ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΠ΅ΠΌΠ°Ρ для опрСдСлСния давлСния (Π΄Π°Π²Π»Π΅Π½ΠΈΠ΅ = сила / ΠΏΠ»ΠΎΡ‰Π°Π΄ΡŒ), фактичСски, являСтся описаниСм Ρ€Π°Π±ΠΎΡ‡ΠΈΡ… ΠΏΡ€ΠΈΠ½Ρ†ΠΈΠΏΠΎΠ² Π³Ρ€ΡƒΠ·ΠΎΠΏΠΎΡ€ΡˆΠ½Π΅Π²ΠΎΠ³ΠΎ ΠΌΠ°Π½ΠΎΠΌΠ΅Ρ‚Ρ€Π°. Π‘ΠΈΠ»Π° Π² Π³Ρ€ΡƒΠ·ΠΎΠΏΠΎΡ€ΡˆΠ½Π΅Π²Ρ‹Ρ… ΠΌΠ°Π½ΠΎΠΌΠ΅Ρ‚Ρ€Π°Ρ… обСспСчиваСтся Π³Ρ€ΡƒΠ·Π°ΠΌΠΈ Π² Π²ΠΈΠ΄Π΅ мСталличСских дисков. ΠŸΠ»ΠΎΡ‰Π°Π΄ΡŒ прСдставляСт собой ΠΏΠ»ΠΎΡ‰Π°Π΄ΡŒ ΠΏΠΎΡ€ΡˆΠ½Ρ. ΠŸΡ€ΠΈΠ½Ρ†ΠΈΠΏ дСйствия Π³Ρ€ΡƒΠ·ΠΎΠΏΠΎΡ€ΡˆΠ½Π΅Π²Ρ‹Ρ… ΠΌΠ°Π½ΠΎΠΌΠ΅Ρ‚Ρ€ΠΎΠ² основан Π½Π° ΡƒΡ€Π°Π²Π½ΠΎΠ²Π΅ΡˆΠΈΠ²Π°Π½ΠΈΠΈ усилия, Ρ€Π°Π·Π²ΠΈΠ²Π°Π΅ΠΌΠΎΠ³ΠΎ измСряСмым Π΄Π°Π²Π»Π΅Π½ΠΈΠ΅ΠΌ Π½Π° ΠΏΠΎΡ€ΡˆΠ½Π΅, силой тяТСсти Π³Ρ€ΡƒΠ·Π°, Π½Π°Π³Ρ€ΡƒΠΆΠ°ΡŽΡ‰Π΅Π³ΠΎ ΠΏΠΎΡ€ΡˆΠ΅Π½ΡŒ.

Π“Ρ€ΡƒΠ·ΠΎΠΏΠΎΡ€ΡˆΠ½Π΅Π²ΠΎΠΉ ΠΌΠ°Π½ΠΎΠΌΠ΅Ρ‚Ρ€ ΠΌΠΎΠΆΠ΅Ρ‚ ΠΏΡ€ΠΈΠΌΠ΅Π½ΡΡ‚ΡŒΡΡ Π² ΠΏΠΎΠ²Π΅Ρ€ΠΎΡ‡Π½Ρ‹Ρ… установках Π² качСствС ΠΎΠ±Ρ€Π°Π·Ρ†ΠΎΠ²ΠΎΠ³ΠΎ ΠΈΠ·ΠΌΠ΅Ρ€ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎΠ³ΠΎ ΠΏΡ€ΠΈΠ±ΠΎΡ€Π° ΠΈ ΠΊΠ°ΠΊ источник давлСния ΠΊΡ€ΠΎΠΌΠ΅ Ρ‚ΠΎΡ‡Π½Ρ‹Ρ… ΠΏΠΎΠΊΠ°Π·Π°Π½ΠΈΠΉ давлСния Π³Ρ€ΡƒΠ·ΠΎΠΏΠΎΡ€ΡˆΠ½Π΅Π²Ρ‹Π΅ ΠΌΠ°Π½ΠΎΠΌΠ΅Ρ‚Ρ€Ρ‹ Ρ‚Π°ΠΊΠΆΠ΅ ΡΠΎΠ·Π΄Π°ΡŽΡ‚ ΠΈΠ»ΠΈ ΡƒΠ²Π΅Π»ΠΈΡ‡ΠΈΠ²Π°ΡŽΡ‚ Π΄Π°Π²Π»Π΅Π½ΠΈΠ΅ с ΠΏΠΎΠΌΠΎΡ‰ΡŒΡŽ прСсса, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹ΠΉ являСтся Ρ‡Π°ΡΡ‚ΡŒΡŽ конструкции Π³Ρ€ΡƒΠ·ΠΎΠΏΠΎΡ€ΡˆΠ½Π΅Π²ΠΎΠ³ΠΎ ΠΌΠ°Π½ΠΎΠΌΠ΅Ρ‚Ρ€Π°.

ΠžΡΠ½ΠΎΠ²Π½Ρ‹Π΅ элСмСнты стандартного Π³Ρ€ΡƒΠ·ΠΎΠΏΠΎΡ€ΡˆΠ½Π΅Π²ΠΎΠ³ΠΎ ΠΌΠ°Π½ΠΎΠΌΠ΅Ρ‚Ρ€Π°

На рисункС Π²Ρ‹ΡˆΠ΅ ΠΏΠΎΠΊΠ°Π·Π°Π½Ρ‹ основныС элСмСнты стандартного Π³Ρ€ΡƒΠ·ΠΎΠΏΠΎΡ€ΡˆΠ½Π΅Π²ΠΎΠ³ΠΎ ΠΌΠ°Π½ΠΎΠΌΠ΅Ρ‚Ρ€Π°. Они Π²ΠΊΠ»ΡŽΡ‡Π°ΡŽΡ‚ гидравличСский прСсс, рукоятку гидравличСского прСсса, Ρ€Π΅Π·Π΅Ρ€Π²ΡƒΠ°Ρ€ с ΠΆΠΈΠ΄ΠΊΠΎΡΡ‚ΡŒΡŽ, ΠΏΠ°Ρ‚Ρ€ΡƒΠ±ΠΎΠΊ ΠΈ корпус Ρ†ΠΈΠ»ΠΈΠ½Π΄Ρ€Π°, Π² ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠΌ находятся ΠΏΠΎΡ€ΡˆΠ΅Π½ΡŒ ΠΈ Ρ†ΠΈΠ»ΠΈΠ½Π΄Ρ€. К ΠΏΠΎΡ€ΡˆΠ½ΡŽ крСпится Π΄Π΅Ρ€ΠΆΠ°Ρ‚Π΅Π»ΡŒ Π³Ρ€ΡƒΠ·ΠΎΠ²ΠΎΠΉ Ρ‚Ρ€ΡƒΠ±ΠΊΠΈ, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹ΠΉ являСтся ΠΎΠΏΠΎΡ€ΠΎΠΉ для Π³Ρ€ΡƒΠ·ΠΎΠ²ΠΎΠΉ Ρ‚Ρ€ΡƒΠ±ΠΊΠΈ. На рисункС Ρ‚Π°ΠΊΠΆΠ΅ ΠΏΠΎΠΊΠ°Π·Π°Π½ Π½Π°Π±ΠΎΡ€ дисков Ρ€Π°Π·Π½Ρ‹Ρ… Ρ€Π°Π·ΠΌΠ΅Ρ€ΠΎΠ². ΠŸΠΎΠ²Π΅Ρ€ΠΎΡ‡Π½Π°Ρ установка с Π³Ρ€ΡƒΠ·ΠΎΠΏΠΎΡ€ΡˆΠ½Π΅Π²Ρ‹ΠΌ ΠΌΠ°Π½ΠΎΠΌΠ΅Ρ‚Ρ€ΠΎΠΌ.

Π’ Ρ€Π΅Π·Π΅Ρ€Π²ΡƒΠ°Ρ€Π΅ находится ΠΆΠΈΠ΄ΠΊΠΎΡΡ‚ΡŒ, Π² основС ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠΉ Π»Π΅ΠΆΠΈΡ‚ ΠΈΠ»ΠΈ масло, ΠΈΠ»ΠΈ Π²ΠΎΠ΄Π°. Π’ Π±ΠΎΠ»ΡŒΡˆΠΈΠ½ΡΡ‚Π²Π΅ случаСв Ρ‚ΠΈΠΏ Тидкости, ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΠ΅ΠΌΠΎΠΉ Π² ΠΌΠ°Π½ΠΎΠΌΠ΅Ρ‚Ρ€Π΅, указываСтся ΠΈΠ»ΠΈ Π½Π° корпусС ΠΌΠ°Π½ΠΎΠΌΠ΅Ρ‚Ρ€Π° ΠΈΠ»ΠΈ Π² руководствС ΠΏΠΎ использованию ΠΏΡ€ΠΈΠ±ΠΎΡ€Π°, прСдоставляСмого ΠΏΡ€ΠΎΠΈΠ·Π²ΠΎΠ΄ΠΈΡ‚Π΅Π»Π΅ΠΌ. ΠŸΡ€Π΅ΡΡ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΠ΅Ρ‚ΡΡ для Π·Π°ΠΊΠ°Ρ‡ΠΊΠΈ Тидкости Π² Ρ†ΠΈΠ»ΠΈΠ½Π΄Ρ€.

ΠŸΠΎΠ΄Π²ΠΈΠΆΠ½Ρ‹ΠΉ ΠΏΠΎΡ€ΡˆΠ΅Π½ΡŒ находится Π² Ρ†ΠΈΠ»ΠΈΠ½Π΄Ρ€Π΅. Π–ΠΈΠ΄ΠΊΠΎΡΡ‚ΡŒ закачиваСтся Π² Ρ†ΠΈΠ»ΠΈΠ½Π΄Ρ€ Π΄ΠΎ Ρ‚Π΅Ρ… ΠΏΠΎΡ€, ΠΏΠΎΠΊΠ° ΠΏΠΎΡ€ΡˆΠ΅Π½ΡŒ Π½Π΅ зависнСт. ΠŸΠΎΡ€ΡˆΠ½ΠΈ ΠΌΠ°Ρ€ΠΊΠΈΡ€ΡƒΡŽΡ‚ΡΡ Π² соотвСтствии с ΠΏΠ»ΠΎΡ‰Π°Π΄ΡŒΡŽ ΠΈΡ… повСрхности Π“Ρ€ΡƒΠ·ΠΎΠΏΠΎΡ€ΡˆΠ½Π΅Π²Ρ‹Π΅ ΠΌΠ°Π½ΠΎΠΌΠ΅Ρ‚Ρ€Ρ‹ часто ΠΏΠΎΡΡ‚Π°Π²Π»ΡΡŽΡ‚ΡΡ с нСсколькими ΠΏΠΎΡ€ΡˆΠ½ΡΠΌΠΈ. Π‘ΠΌΠ΅Π½Π° ΠΏΠΎΡ€ΡˆΠ½Π΅ΠΉ обСспСчиваСт ΠΏΡ€ΠΈΠΌΠ΅Π½Π΅Π½ΠΈΠ΅ ΠΏΡ€ΠΈΠ±ΠΎΡ€Π° для Π±ΠΎΠ»Π΅Π΅ ΡˆΠΈΡ€ΠΎΠΊΠΎΠ³ΠΎ Π΄ΠΈΠ°ΠΏΠ°Π·ΠΎΠ½Π° Π΄Π°Π²Π»Π΅Π½ΠΈΠΉ. Π”Π΅Ρ€ΠΆΠ°Ρ‚Π΅Π»ΡŒ Π³Ρ€ΡƒΠ·ΠΎΠ²ΠΎΠΉ Ρ‚Ρ€ΡƒΠ±ΠΊΠΈ ΠΏΡ€ΠΈΠΊΡ€Π΅ΠΏΠ»Π΅Π½ ΠΊ Π²Π΅Ρ€Ρ…Π½Π΅ΠΉ части ΠΏΠΎΡ€ΡˆΠ½Ρ. Грузовая Ρ‚Ρ€ΡƒΠ±ΠΊΠ° сидит Π½Π° Π΄Π΅Ρ€ΠΆΠ°Ρ‚Π΅Π»Π΅. Π’Ρ€ΡƒΠ±ΠΊΠ° пустотСлая, открытая с ΠΎΠ΄Π½ΠΎΠ³ΠΎ ΠΊΠΎΠ½Ρ†Π°. На Π½ΠΈΠΆΠ½Π΅ΠΌ ΠΊΠΎΠ½Ρ†Π΅ Ρ‚Ρ€ΡƒΠ±ΠΊΠΈ имССтся Ρ„Π»Π°Π½Π΅Ρ†, Π½Π° ΠΊΠΎΡ‚ΠΎΡ€Ρ‹ΠΉ ΠΎΠΏΠΈΡ€Π°ΡŽΡ‚ΡΡ диски.

Π‘ ΠΏΠΎΠΌΠΎΡ‰ΡŒΡŽ дисков Π½Π° Π³Ρ€ΡƒΠ·ΠΎΠΏΠΎΡ€ΡˆΠ½Π΅Π²ΠΎΠΉ ΠΌΠ°Π½ΠΎΠΌΠ΅Ρ‚Ρ€, ΠΊ ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠΌΡƒ подсоСдинСн повСряСмый ΠΏΡ€ΠΈΠ±ΠΎΡ€, придаСтся извСстная сила, опрСдСляСмая массой дисков. На ΠΊΠ°ΠΆΠ΄ΠΎΠΌ дискС ΡƒΠΊΠ°Π·Π°Π½Π° Π΅Π³ΠΎ масса. Π“Ρ€Π°Π²ΠΈΡ€ΠΎΠ²ΠΊΠ° Π½Π° корпусС ΡƒΠΊΠ°Π·Ρ‹Π²Π°Π΅Ρ‚ Π΄Π°Π²Π»Π΅Π½ΠΈΠ΅, достигаСмоС с ΠΏΠΎΠΌΠΎΡ‰ΡŒΡŽ диска ΠΈΠ»ΠΈ дисков, ΠΏΡ€Π΅Π΄ΡΡ‚Π°Π²Π»ΡΡŽΡ‰ΠΈΡ… Π΄Π°Π½Π½ΡƒΡŽ массу, ΠΈ ΠΏΠΎΡ€ΡˆΠ½Ρ Π΄Π°Π½Π½ΠΎΠΉ ΠΏΠ»ΠΎΡ‰Π°Π΄ΠΈ.

ΠŸΠ°Ρ‚Ρ€ΡƒΠ±ΠΎΠΊ являСтся Ρ‡Π°ΡΡ‚ΡŒΡŽ Π³Ρ€ΡƒΠ·ΠΎΠΏΠΎΡ€ΡˆΠ½Π΅Π²ΠΎΠ³ΠΎ ΠΌΠ°Π½ΠΎΠΌΠ΅Ρ‚Ρ€Π°, ΠΊ ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠΌΡƒ подсоСдиняСтся повСряСмый ΠΏΡ€ΠΈΠ±ΠΎΡ€. Π’Π°ΠΊΠΎΠ΅ соСдинСниС позволяСт ΠΏΡ€ΠΈΠ»Π°Π³Π°Ρ‚ΡŒ Π΄Π°Π²Π»Π΅Π½ΠΈΠ΅, созданноС Π² ΠΎΠ±Ρ€Π°Π·Ρ†ΠΎΠ²ΠΎΠΌ ΠΏΡ€ΠΈΠ±ΠΎΡ€Π΅, Π½Π° повСряСмый ΠΏΡ€ΠΈΠ±ΠΎΡ€.

ΠŸΡ€ΠΈ использовании Π³Ρ€ΡƒΠ·ΠΎΠΏΠΎΡ€ΡˆΠ½Π΅Π²ΠΎΠ³ΠΎ ΠΌΠ°Π½ΠΎΠΌΠ΅Ρ‚Ρ€Π° Π² качСствС ΠΎΠ±Ρ€Π°Π·Ρ†ΠΎΠ²ΠΎΠ³ΠΎ ΠΏΡ€ΠΈΠ±ΠΎΡ€Π°, провСряСмый ΠΏΡ€ΠΈΠ±ΠΎΡ€ подсоСдиняСтся ΠΊ ΠΏΠ°Ρ‚Ρ€ΡƒΠ±ΠΊΡƒ ΠΌΠ°Π½ΠΎΠΌΠ΅Ρ‚Ρ€Π°, Π° Π΄Π°Π²Π»Π΅Π½ΠΈΠ΅, ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠ΅ Π½ΡƒΠΆΠ½ΠΎ ΡΠΎΠ·Π΄Π°Ρ‚ΡŒ, опрСдСляСтся ΠΏΠΎ Π΄ΠΈΠ°Π³Ρ€Π°ΠΌΠΌΠ΅ Π½Π° корпусС ΠΌΠ°Π½ΠΎΠΌΠ΅Ρ‚Ρ€Π°. Для получСния Ρ‚Ρ€Π΅Π±ΡƒΠ΅ΠΌΠΎΠ³ΠΎ давлСния выбираСтся Π½ΡƒΠΆΠ½Ρ‹ΠΉ ΠΏΠΎΡ€ΡˆΠ΅Π½ΡŒ ΠΈΠ»ΠΈ диск (диски). ПослС установки ΠΏΠΎΡ€ΡˆΠ½Ρ Π½Π° Π΄Π΅Ρ€ΠΆΠ°Ρ‚Π΅Π»ΡŒ устанавливаСтся грузовая Ρ‚Ρ€ΡƒΠ±ΠΊΠ°, Π° Π·Π°Ρ‚Π΅ΠΌ Π΄ΠΎΠ±Π°Π²Π»ΡΡŽΡ‚ΡΡ диски.

ΠŸΠΎΠ²Π΅Ρ€ΠΎΡ‡Π½Π°Ρ установка с Π³Ρ€ΡƒΠ·ΠΎΠΏΠΎΡ€ΡˆΠ½Π΅Π²Ρ‹ΠΌ ΠΌΠ°Π½ΠΎΠΌΠ΅Ρ‚Ρ€ΠΎΠΌ
1 β€” ΠΊΠ°Π»ΠΈΠ±Ρ€ΡƒΠ΅ΠΌΡ‹ΠΉ ΠΏΡ€ΠΈΠ±ΠΎΡ€, 2 β€” ΠΏΠ°Ρ‚Ρ€ΡƒΠ±ΠΎΠΊ 3 -грузовая Ρ‚Ρ€ΡƒΠ±ΠΊΠ°, 4 β€” ΡΡŠΠ΅ΠΌΠ½Ρ‹Π΅ диски (Π³Ρ€ΡƒΠ·Ρ‹)

Π“Ρ€ΡƒΠ·ΠΎΠΏΠΎΡ€ΡˆΠ½Π΅Π²Ρ‹Π΅ ΠΌΠ°Π½ΠΎΠΌΠ΅Ρ‚Ρ€Ρ‹ ΠΎΠ±Ρ‹Ρ‡Π½ΠΎ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΡŽΡ‚ΡΡ для измСрСния давлСния ΡΠ²Ρ‹ΡˆΠ΅ 15 psi. Π”Π°Π²Π»Π΅Π½ΠΈΠ΅ Π² Π³Ρ€ΡƒΠ·ΠΎΠΏΠΎΡ€ΡˆΠ½Π΅Π²ΠΎΠΌ ΠΌΠ°Π½ΠΎΠΌΠ΅Ρ‚Ρ€Π΅ создаСтся с ΠΏΠΎΠΌΠΎΡ‰ΡŒΡŽ гидравличСского прСсса, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹ΠΉ ΡƒΠ²Π΅Π»ΠΈΡ‡ΠΈΠ²Π°Π΅Ρ‚ количСство Тидкости Π² корпусС ΠΌΠ°Π½ΠΎΠΌΠ΅Ρ‚Ρ€Π°. Π­Ρ‚Π° ΠΆΠΈΠ΄ΠΊΠΎΡΡ‚ΡŒ Π΄Π΅Ρ€ΠΆΠΈΡ‚ ΠΊΠ°ΠΊ ΠΏΠΎΡ€ΡˆΠ΅Π½ΡŒ, Ρ‚Π°ΠΊ ΠΈ диски. Диски ΠΈ ΠΏΠΎΡ€ΡˆΠ΅Π½ΡŒ ΠΎΡΡ‚Π°ΡŽΡ‚ΡΡ Π½Π° мСстС Π΄ΠΎ Ρ‚Π΅Ρ… ΠΏΠΎΡ€, ΠΏΠΎΠΊΠ° Π΄Π°Π²Π»Π΅Π½ΠΈΠ΅, ΠΎΠΊΠ°Π·Ρ‹Π²Π°Π΅ΠΌΠΎΠ΅ Π½Π° ΠΆΠΈΠ΄ΠΊΠΎΡΡ‚ΡŒ Π² корпусС ΠΌΠ°Π½ΠΎΠΌΠ΅Ρ‚Ρ€Π°, Π½ΠΈΠΆΠ΅ усилия, ΠΏΡ€ΠΈΠ»Π°Π³Π°Π΅ΠΌΠΎΠ³ΠΎ дисками, Π½Π°Π΄Π΅Ρ‚Ρ‹ΠΌΠΈ Π½Π° Π³Ρ€ΡƒΠ·ΠΎΠ²ΡƒΡŽ Ρ‚Ρ€ΡƒΠ±ΠΊΡƒ. Но ΠΊΠ°ΠΊ Ρ‚ΠΎΠ»ΡŒΠΊΠΎ Π΄Π°Π²Π»Π΅Π½ΠΈΠ΅ Тидкости становится Ρ€Π°Π²Π½Ρ‹ΠΌ силС, ΠΏΡ€ΠΈΠ»Π°Π³Π°Π΅ΠΌΠΎΠΉ слоТСнными Π΄Ρ€ΡƒΠ³ Π½Π° Π΄Ρ€ΡƒΠ³Π° дисками, ΠΏΠΎΡ€ΡˆΠ΅Π½ΡŒ ΠΈ диски ΠΏΠΎΠ΄Π½ΠΈΠΌΠ°ΡŽΡ‚ΡΡ ΠΈ Π·Π°Π²ΠΈΡΠ°ΡŽΡ‚. Π’ этом ΠΌΠΎΠΌΠ΅Π½Ρ‚ Π΄Π°Π²Π»Π΅Π½ΠΈΠ΅, ΠΏΠΎΠΊΠ°Π·Π°Π½Π½ΠΎΠ΅ повСряСмым ΠΏΡ€ΠΈΠ±ΠΎΡ€ΠΎΠΌ, сравниваСтся с ΠΏΠΎΠΊΠ°Π·Π°Π½ΠΈΠ΅ΠΌ Π³Ρ€ΡƒΠ·ΠΎΠΏΠΎΡ€ΡˆΠ½Π΅Π²ΠΎΠ³ΠΎ ΠΌΠ°Π½ΠΎΠΌΠ΅Ρ‚Ρ€Π°, ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠ΅ прСдставляСт ΠΎΠ±Ρ‰ΡƒΡŽ силу, ΠΏΡ€ΠΈΠ»Π°Π³Π°Π΅ΠΌΡƒΡŽ дисками ΠΈ Π΄Π΅Ρ€ΠΆΠ°Ρ‚Π΅Π»Π΅ΠΌ Π³Ρ€ΡƒΠ·Π° Π½Π° ΠΏΠΎΡ€ΡˆΠ΅Π½ΡŒ. НапримСр, Ссли Π΄Π²Π° диска, ΠΏΡ€Π΅Π΄ΡΡ‚Π°Π²Π»ΡΡŽΡ‰ΠΈΠ΅ 5 ΠΈ 20 psi, Π±Ρ‹Π»ΠΈ Π±Ρ‹ установлСны Π½Π° ΠΏΠΎΡ€ΡˆΠ΅Π½ΡŒ, Ρ‚ΠΎ Π³Ρ€ΡƒΠ·ΠΎΠΏΠΎΡ€ΡˆΠ½Π΅Π²ΠΎΠΉ ΠΌΠ°Π½ΠΎΠΌΠ΅Ρ‚Ρ€ ΠΏΠΎΠΊΠ°Π·Π°Π» Π±Ρ‹ 25 psi плюс Π΅Ρ‰Π΅ 5 psi с ΡƒΡ‡Π΅Ρ‚ΠΎΠΌ ΠΏΠΎΡ€ΡˆΠ½Ρ ΠΈ дСрТатСля Ρ‚Ρ€ΡƒΠ±ΠΊΠΈ, Ρ‚.Π΅. 30 psi. ΠšΠ°ΠΆΠ΄Ρ‹ΠΉ ΠΏΠΎΡ€ΡˆΠ΅Π½ΡŒ ΠΈ Π΄Π΅Ρ€ΠΆΠ°Ρ‚Π΅Π»ΡŒ ΠΈΠΌΠ΅ΡŽΡ‚ свою массу, ΡƒΠΊΠ°Π·Ρ‹Π²Π°Π΅ΠΌΡƒΡŽ Π² Ρ‚Π°Π±Π»ΠΈΡ‡ΠΊΠ΅ Π³Ρ€ΡƒΠ·ΠΎΠ² Π½Π° корпусС ΠΏΡ€ΠΈΠ±ΠΎΡ€Π°.

ИспользованиС для ΠΏΠΎΠ²Π΅Ρ€ΠΊΠΈ ΠΎΠ±Ρ€Π°Π·Ρ†ΠΎΠ²ΠΎΠ³ΠΎ Π΄Π΅Ρ„ΠΎΡ€ΠΌΠ°Ρ†ΠΈΠΎΠ½Π½ΠΎΠ³ΠΎ ΠΌΠ°Π½ΠΎΠΌΠ΅Ρ‚Ρ€Π°

ΠŸΡ€ΠΈΠ½Ρ†ΠΈΠΏ дСйствия ΠΎΠ±Ρ€Π°Π·Ρ†ΠΎΠ²Ρ‹Ρ… Π΄Π΅Ρ„ΠΎΡ€ΠΌΠ°Ρ†ΠΈΠΎΠ½Π½Ρ‹Ρ… ΠΌΠ°Π½ΠΎΠΌΠ΅Ρ‚Ρ€ΠΎΠ² ΠΈ ΠΌΠ°Π½ΠΎΠ²Π°ΠΊΡƒΡƒΠΌΠΌΠ΅Ρ‚Ρ€ΠΎΠ² Π°Π½Π°Π»ΠΎΠ³ΠΈΡ‡Π΅Π½ Ρ€Π°Π±ΠΎΡ‡ΠΈΠΌ ΠΌΠ°Π½ΠΎΠΌΠ΅Ρ‚Ρ€Π°ΠΌ ΠΈ Π²Π°ΠΊΡƒΡƒΠΌΠΌΠ΅Ρ‚Ρ€Π°ΠΌ. ΠžΡ‚Π»ΠΈΡ‡ΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹ΠΌ элСмСнтом конструкций ΠΎΠ±Ρ€Π°Π·Ρ†ΠΎΠ²Ρ‹Ρ… ΠΏΡ€ΠΈΠ±ΠΎΡ€ΠΎΠ² являСтся ΠΊΠΎΡ€Ρ€Π΅ΠΊΡ‚ΠΎΡ€ нуля ΠΈ Π°Ρ€Ρ€Π΅Ρ‚ΠΈΡ€. Они ΡΠ²Π»ΡΡŽΡ‚ΡΡ ΠΎΡ‡Π΅Π½ΡŒ Ρ‡ΡƒΠ²ΡΡ‚Π²ΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹ΠΌΠΈ, высокоточными ΠΏΡ€ΠΈΠ±ΠΎΡ€Π°ΠΌΠΈ, ΡΠΏΠ΅Ρ†ΠΈΠ°Π»ΡŒΠ½ΠΎ ΠΏΡ€Π΅Π΄Π½Π°Π·Π½Π°Ρ‡Π΅Π½Π½Ρ‹ΠΌΠΈ для ΠΏΠΎΠ²Π΅Ρ€ΠΊΠΈ Ρ€Π°Π±ΠΎΡ‡ΠΈΡ… ΠΌΠ°Π½ΠΎΠΌΠ΅Ρ‚Ρ€ΠΎΠ². ΠžΠ±Ρ€Π°Π·Ρ†ΠΎΠ²Ρ‹Π΅ Π΄Π΅Ρ„ΠΎΡ€ΠΌΠ°Ρ†ΠΈΠΎΠ½Π½Ρ‹Π΅ ΠΌΠ°Π½ΠΎΠΌΠ΅Ρ‚Ρ€Ρ‹ ΠΎΡ‚Π»ΠΈΡ‡Π°ΡŽΡ‚ΡΡ ΠΎΡ‚ U-ΠΎΠ±Ρ€Π°Π·Π½Ρ‹Ρ… ΠΌΠ°Π½ΠΎΠΌΠ΅Ρ‚Ρ€ΠΎΠ² ΠΈ Π³Ρ€ΡƒΠ·ΠΎΠΏΠΎΡ€ΡˆΠ½Π΅Π²Ρ‹Ρ… ΠΌΠ°Π½ΠΎΠΌΠ΅Ρ‚Ρ€ΠΎΠ² Ρ‚Π΅ΠΌ, Ρ‡Ρ‚ΠΎ ΠΈΡ… Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠΎ пСриодичСски ΠΊΠ°Π»ΠΈΠ±Ρ€ΠΎΠ²Π°Ρ‚ΡŒ для поддСрТания ΠΈΡ… точности. Π“Ρ€ΡƒΠ·ΠΎΠΏΠΎΡ€ΡˆΠ½Π΅Π²Ρ‹Π΅ ΠΌΠ°Π½ΠΎΠΌΠ΅Ρ‚Ρ€Ρ‹ ΠΎΠ±Ρ‹Ρ‡Π½ΠΎ ΠΏΡ€ΠΈΠΌΠ΅Π½ΡΡŽΡ‚ΡΡ для ΠΏΠΎΠ²Π΅Ρ€ΠΊΠΈ ΠΎΠ±Ρ€Π°Π·Ρ†ΠΎΠ²Ρ‹Ρ… Π΄Π΅Ρ„ΠΎΡ€ΠΌΠ°Ρ†ΠΈΠΎΠ½Π½Ρ‹Ρ… ΠΌΠ°Π½ΠΎΠΌΠ΅Ρ‚Ρ€ΠΎΠ². ΠŸΡ€ΠΎΡ†Π΅ΡΡ ΠΏΠΎΠ²Π΅Ρ€ΠΊΠΈ ΠΎΠ±Ρ€Π°Π·Ρ†ΠΎΠ²ΠΎΠ³ΠΎ Π΄Π΅Ρ„ΠΎΡ€ΠΌΠ°Ρ†ΠΈΠΎΠ½Π½ΠΎΠ³ΠΎ ΠΌΠ°Π½ΠΎΠΌΠ΅Ρ‚Ρ€Π°, Π² сущности, ΠΏΠΎΠ΄ΠΎΠ±Π΅Π½ процСссу ΠΏΠΎΠ²Π΅Ρ€ΠΊΠΈ любого ΠΌΠ°Π½ΠΎΠΌΠ΅Ρ‚Ρ€Π°.

ΠŸΠΎΠ²Π΅Ρ€ΠΎΡ‡Π½Π°Ρ установка с ΠΎΠ±Ρ€Π°Π·Ρ†ΠΎΠ²Ρ‹ΠΌ Π΄Π΅Ρ„ΠΎΡ€ΠΌΠ°Ρ†ΠΈΠΎΠ½Π½Ρ‹ΠΌ ΠΌΠ°Π½ΠΎΠΌΠ΅Ρ‚Ρ€ΠΎΠΌ

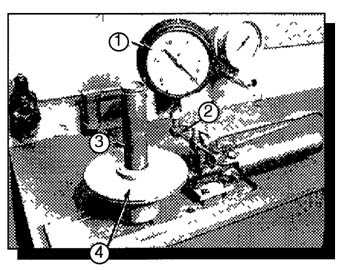

1- ΠΊΠ°Π»ΠΈΠ±Ρ€ΡƒΠ΅ΠΌΡ‹ΠΉ ΠΏΡ€ΠΈΠ±ΠΎΡ€; 2- Π·Π°Π΄Π°Ρ‚Ρ‡ΠΈΠΊ давлСния Π²ΠΎΠ·Π΄ΡƒΡ…Π° КИП; 3 β€” ΠΎΠ±Ρ€Π°Π·Ρ†ΠΎΠ²Ρ‹ΠΉ ΠΌΠ°Π½ΠΎΠΌΠ΅Ρ‚Ρ€

ΠžΠ±Ρ€Π°Π·Ρ†ΠΎΠ²Ρ‹ΠΉ ΠΌΠ°Π½ΠΎΠΌΠ΅Ρ‚Ρ€ ΠΈ повСряСмый ΠΏΡ€ΠΈΠ±ΠΎΡ€ подсоСдинСны ΠΊ ΠΎΠ΄Π½ΠΎΠΌΡƒ Π·Π°Π΄Π°Ρ‚Ρ‡ΠΈΠΊΡƒ давлСния Π²ΠΎΠ·Π΄ΡƒΡ…Π° КИП с Ρ‚Π΅ΠΌ, Ρ‡Ρ‚ΠΎΠ±Ρ‹ ΠΎΠ΄Π½ΠΎ ΠΈ Ρ‚ΠΎΠΆΠ΅ Π΄Π°Π²Π»Π΅Π½ΠΈΠ΅ ΠΏΡ€ΠΈΠ»Π°Π³Π°Π»ΠΎΡΡŒ Π½Π° ΠΊΠ°ΠΆΠ΄Ρ‹ΠΉ ΠΏΡ€ΠΈΠ±ΠΎΡ€. Π’ Ρ€Π΅Π·ΡƒΠ»ΡŒΡ‚Π°Ρ‚Π΅ ΠΊΠ°Π»ΠΈΠ±Ρ€ΠΎΠ²ΠΊΠΈ показания Ρ€Π°Π±ΠΎΡ‡Π΅Π³ΠΎ ΠΏΡ€ΠΈΠ±ΠΎΡ€Π° Π΄ΠΎΠ»ΠΆΠ½Ρ‹ ΡΠΎΠ²ΠΏΠ°Π΄Π°Ρ‚ΡŒ с показаниями ΠΎΠ±Ρ€Π°Π·Ρ†ΠΎΠ²ΠΎΠ³ΠΎ ΠΌΠ°Π½ΠΎΠΌΠ΅Ρ‚Ρ€Π° Π² ΠΊΠ°ΠΆΠ΄ΠΎΠΉ Ρ‚ΠΎΡ‡ΠΊΠ΅ ΡˆΠΊΠ°Π»Ρ‹ ΠΏΡ€ΠΈΠ±ΠΎΡ€Π°.

ΠŸΠΎΠ²Π΅Ρ€ΠΎΡ‡Π½Π°Ρ установка с ΠΎΠ±Ρ€Π°Π·Ρ†ΠΎΠ²Ρ‹ΠΌ Π΄Π΅Ρ„ΠΎΡ€ΠΌΠ°Ρ†ΠΈΠΎΠ½Π½Ρ‹ΠΌ ΠΌΠ°Π½ΠΎΠΌΠ΅Ρ‚Ρ€ΠΎΠΌ ΠΈ Π³Ρ€ΡƒΠ·ΠΎΠΏΠΎΡ€ΡˆΠ½Π΅Π²Ρ‹ΠΌ ΠΌΠ°Π½ΠΎΠΌΠ΅Ρ‚Ρ€ΠΎΠΌ Π² качСствС источникС давлСния
1 β€” ΠΎΠ±Ρ€Π°Π·Ρ†ΠΎΠ²Ρ‹ΠΉ ΠΌΠ°Π½ΠΎΠΌΠ΅Ρ‚Ρ€; 2 -повСряСмый ΠΏΡ€ΠΈΠ±ΠΎΡ€

Π’ ΠΏΠΎΠ²Π΅Ρ€ΠΎΡ‡Π½ΠΎΠΉ установкС с ΠΎΠ±Ρ€Π°Π·Ρ†ΠΎΠ²Ρ‹ΠΌ Π΄Π΅Ρ„ΠΎΡ€ΠΌΠ°Ρ†ΠΈΠΎΠ½Π½Ρ‹ΠΌ ΠΌΠ°Π½ΠΎΠΌΠ΅Ρ‚Ρ€ΠΎΠΌ, Π² ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠΉ источником давлСния являСтся Π³Ρ€ΡƒΠ·ΠΎΠΏΠΎΡ€ΡˆΠ½Π΅Π²ΠΎΠΉ ΠΌΠ°Π½ΠΎΠΌΠ΅Ρ‚Ρ€ ΠΎΠ±Ρ€Π°Π·Ρ†ΠΎΠ²Ρ‹ΠΉ ΠΌΠ°Π½ΠΎΠΌΠ΅Ρ‚Ρ€ ΠΈ повСряСмый ΠΏΡ€ΠΈΠ±ΠΎΡ€ подсоСдинСны ΠΊ ΠΏΠ°Ρ‚Ρ€ΡƒΠ±ΠΊΡƒ Π³Ρ€ΡƒΠ·ΠΎΠΏΠΎΡ€ΡˆΠ½Π΅Π²ΠΎΠ³ΠΎ ΠΌΠ°Π½ΠΎΠΌΠ΅Ρ‚Ρ€Π° с Ρ‚Π΅ΠΌ, Ρ‡Ρ‚ΠΎΠ±Ρ‹ ΠΎΠ±Π΅ΡΠΏΠ΅Ρ‡ΠΈΡ‚ΡŒ ΠΏΡ€ΠΈΠ»ΠΎΠΆΠ΅Π½ΠΈΠ΅ ΠΎΠ΄ΠΈΠ½Π°ΠΊΠΎΠ²ΠΎΠ³ΠΎ давлСния Π½Π° ΠΊΠ°ΠΆΠ΄Ρ‹ΠΉ ΠΏΡ€ΠΈΠ±ΠΎΡ€. Π’ Π΄Π°Π½Π½ΠΎΠΌ случаС Π³Ρ€ΡƒΠ·ΠΎΠΏΠΎΡ€ΡˆΠ½Π΅Π²ΠΎΠΉ ΠΌΠ°Π½ΠΎΠΌΠ΅Ρ‚Ρ€ Ρ„ΡƒΠ½ΠΊΡ†ΠΈΠΎΠ½ΠΈΡ€ΡƒΠ΅Ρ‚ Π² качСствС прСсса для создания давлСния, Π° Π½Π΅ Π² качСствС Ρ€Π°Π±ΠΎΡ‡Π΅Π³ΠΎ эталона. ΠžΠ±Ρ€Π°Π·Ρ†ΠΎΠ²Ρ‹ΠΉ ΠΌΠ°Π½ΠΎΠΌΠ΅Ρ‚Ρ€ обСспСчиваСт извСстныС Π²Ρ…ΠΎΠ΄Π½Ρ‹Π΅ Π²Π΅Π»ΠΈΡ‡ΠΈΠ½Ρ‹, с ΠΊΠΎΡ‚ΠΎΡ€Ρ‹ΠΌΠΈ ΡΡ€Π°Π²Π½ΠΈΠ²Π°ΡŽΡ‚ΡΡ показания повСряСмого ΠΏΡ€ΠΈΠ±ΠΎΡ€Π°.

ΠŸΠΎΡ€Ρ‚Π°Ρ‚ΠΈΠ²Π½Π°Ρ повСрочная установка
1 β€” ΠΎΠ±Ρ€Π°Π·Ρ†ΠΎΠ²Ρ‹ΠΉ Π΄Π΅Ρ„ΠΎΡ€ΠΌΠ°Ρ†ΠΈΠΎΠ½Π½Ρ‹ΠΉ ΠΌΠ°Π½ΠΎΠΌΠ΅Ρ‚Ρ€, 2 β€” рСгуляторы давлСния Π²ΠΎΠ·Π΄ΡƒΡ…Π°, 3 β€” ΠΌΠ°Π½ΠΈΡ„ΠΎΠ»ΡŒΠ΄ со ΡˆΡ‚ΡƒΡ†Π΅Ρ€Π°ΠΌΠΈ

ΠšΠ°Π»ΠΈΠ±Ρ€ΠΎΠ²ΠΊΠ° ΠΌΠΎΠΆΠ΅Ρ‚ проводится Π² производствСнных условиях ΠΈΠ»ΠΈ Π² Ρ†Π΅Ρ…Π΅ КИП. ΠŸΠΎΡ€Ρ‚Π°Ρ‚ΠΈΠ²Π½Π°Ρ повСрочная пнСвматичСская установка, подобная показанная Π½Π° рисункС Π²Ρ‹ΡˆΠ΅, ΠΌΠΎΠΆΠ΅Ρ‚ Π±Ρ‹Ρ‚ΡŒ использована для ΠΊΠ°Π»ΠΈΠ±Ρ€ΠΎΠ²ΠΊΠΈ ΠΏΡ€ΠΈΠ±ΠΎΡ€ΠΎΠ² Π½Π° мСстС. ΠšΡ€ΠΎΠΌΠ΅ самой ΠΏΠΎΡ€Ρ‚Π°Ρ‚ΠΈΠ²Π½ΠΎΠΉ ΠΏΠΎΠ²Π΅Ρ€ΠΎΡ‡Π½ΠΎΠΉ установки ΠΏΠΎΡ€Ρ‚Π°Ρ‚ΠΈΠ²Π½Ρ‹ΠΉ Π½Π°Π±ΠΎΡ€ Π΅Ρ‰Π΅ Π²ΠΊΠ»ΡŽΡ‡Π°Π΅Ρ‚ рСгуляторы давлСния ΠΈ ΠΌΠ°Π½ΠΈΡ„ΠΎΠ»ΡŒΠ΄ со ΡˆΡ‚ΡƒΡ†Π΅Ρ€Π°ΠΌΠΈ, ΠΊ ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠΌΡƒ ΠΏΠΎΠ΄ΡΠΎΠ΅Π΄ΠΈΠ½ΡΡŽΡ‚ провСряСмый ΠΏΡ€ΠΈΠ±ΠΎΡ€. Π Π΅Π³ΡƒΠ»ΠΈΡ€ΡƒΠ΅ΠΌΡ‹ΠΉ источник Π²ΠΎΠ·Π΄ΡƒΡ…Π° подсоСдиняСтся ΠΏΠΎ мСсту ΠΊ пСрСносной ΠΏΠΎΡ€Ρ‚Π°Ρ‚ΠΈΠ²Π½ΠΎΠΉ ΠΏΠΎΠ²Π΅Ρ€ΠΎΡ‡Π½ΠΎΠΉ установкС для создания давлСния, ΠΎΠ±Π΅ΡΠΏΠ΅Ρ‡ΠΈΠ²Π°ΡŽΡ‰Π΅Π³ΠΎ ΠΏΡ€ΠΎΠ²Π΅Π΄Π΅Π½ΠΈΠ΅ ΠΏΠΎΠ²Π΅Ρ€ΠΊΠΈ.

www.kipiavp.ru

ЖидкостныС ΠΌΠ°Π½ΠΎΠΌΠ΅Ρ‚Ρ€Ρ‹

Π’ Тидкостных ΠΌΠ°Π½ΠΎΠΌΠ΅Ρ‚Ρ€Π°Ρ…, ΠΈΠ»ΠΈ Π΄ΠΈΡ„ΠΌΠ°Π½ΠΎΠΌΠ΅Ρ‚Ρ€Π°Ρ…, измСряСмоС Π΄Π°Π²Π»Π΅Π½ΠΈΠ΅ ΠΈΠ»ΠΈ Ρ€Π°Π·Π½ΠΎΡΡ‚ΡŒ Π΄Π°Π²Π»Π΅Π½ΠΈΠΉ ΡƒΡ€Π°Π²Π½ΠΎΠ²Π΅ΡˆΠΈΠ²Π°Π΅Ρ‚ΡΡ Π΄Π°Π²Π»Π΅Π½ΠΈΠ΅ΠΌ столба Тидкости. Π˜Π·ΠΌΠ΅Ρ€Π΅Π½ΠΈΠ΅ давлСния с ΠΏΠΎΒ­ΠΌΠΎΡ‰ΡŒΡŽ Тидкостных ΠΌΠ°Π½ΠΎΠΌΠ΅Ρ‚Ρ€ΠΎΠ² основано Π½Π° ΠΈΠ·ΠΌΠ΅Π½Π΅Π½ΠΈΠΈ высоты столба (уровня) Ρ€Π°Π±ΠΎΡ‡Π΅ΠΉ Тидкости Π² стСклянной ΠΈΠ·ΠΌΠ΅Ρ€ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎΠΉ Ρ‚Ρ€ΡƒΠ±ΠΊΠ΅ Π² зависимости ΠΎΡ‚ ΠΏΡ€ΠΈΠ»Π°Π³Π°Π΅ΠΌΠΎΠ³ΠΎ дав­лСния. Π’ качСствС маномСтричСской (Ρ€Π°Π±ΠΎΡ‡Π΅ΠΉ) Тидкости Ρ‡Π°Ρ‰Π΅ всСго ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΡŽΡ‚ΡΡ: этиловый спирт, дистиллирован­ная Π²ΠΎΠ΄Π°, Ρ€Ρ‚ΡƒΡ‚ΡŒ. ИспользованиС этих вСщСств связано со ΡΡ‚Π°Π±ΠΈΠ»ΡŒΠ½ΠΎΡΡ‚ΡŒΡŽ ΠΈΡ… физичСских свойств, Π½Π΅Π·Π½Π°Ρ‡ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎΠΉ Π²ΡΠ·ΠΊΠΎΡΡ‚ΡŒΡŽ, Π½Π΅ΡΠΌΠ°Ρ‡ΠΈΠ²Π°Π΅ΠΌΠΎΡΡ‚ΡŒΡŽ стСнок.

ΠŸΡ€ΠΎΡ†Π΅ΡΡ измСрСния давлСния ΠΌΠΎΠΆΠ½ΠΎ ΠΎΡΡƒΡ‰Π΅ΡΡ‚Π²ΠΈΡ‚ΡŒ с высокой ΡΡ‚Π΅ΠΏΠ΅Π½ΡŒΡŽ точности. ΠŸΡ€ΠΎΡΡ‚ΠΎΡ‚Π° устройства ΠΈ Π»Π΅Π³ΠΊΠΎΡΡ‚ΡŒ измСрСния ΡΠ²Π»ΡΡŽΡ‚ΡΡ ΠΏΡ€ΠΈΡ‡ΠΈΠ½ΠΎΠΉ ΡˆΠΈΡ€ΠΎΠΊΠΎΠ³ΠΎ распространСния Тидкостных ΠΌΠ°Π½ΠΎΠΌΠ΅Ρ‚Ρ€ΠΎΠ².

К ΠΏΡ€ΠΈΠ±ΠΎΡ€Π°ΠΌ этого Ρ‚ΠΈΠΏΠ° относятся Π΄Π²ΡƒΡ…Ρ‚Ρ€ΡƒΠ±Π½Ρ‹Π΅ (U-ΠΎΠ±Β­Ρ€Π°Π·Π½Ρ‹Π΅, рисунок 6.1 Π°) ΠΈ ΠΎΠ΄Π½ΠΎΡ‚Ρ€ΡƒΠ±Π½Ρ‹Π΅ Ρ‡Π°ΡˆΠ΅Ρ‡Π½Ρ‹Π΅ (рис. 6.1 Π±) ΠΌΠ°Π½ΠΎΠΌΠ΅Ρ‚Ρ€Ρ‹, Π° Ρ‚Π°ΠΊΠΆΠ΅ ΠΌΠΈΠΊΡ€ΠΎΠΌΠ°Π½ΠΎΠΌΠ΅Ρ‚Ρ€Ρ‹.

Π°) Π±)

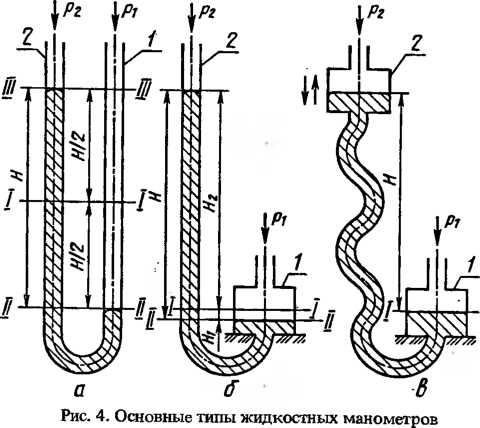

Рисунок 6.1 — Π‘Ρ…Π΅ΠΌΠ° U-ΠΎΠ±Ρ€Π°Π·Π½ΠΎΠ³ΠΎ (Π°) ΠΈ ΠΎΠ΄Π½ΠΎΡ‚Ρ€ΡƒΠ±Π½ΠΎΠ³ΠΎ Ρ‡Π°ΡˆΠ΅Ρ‡Π½ΠΎΠ³ΠΎ ΠΌΠ°Π½ΠΎΠΌΠ΅Ρ‚Ρ€Π° (Π±)

Π”Π²ΡƒΡ…Ρ‚Ρ€ΡƒΠ±Π½Ρ‹ΠΉ ΠΌΠ°Π½ΠΎΠΌΠ΅Ρ‚Ρ€ ΠΏΡ€Π΅Π΄Π½Π°Π·Π½Π°Β­Ρ‡Π΅Π½ для измСрСния ΠΈΠ·Π±Ρ‹Ρ‚ΠΎΡ‡Π½Ρ‹Ρ… Π΄Π°Π²Π»Π΅Π½ΠΈΠΉ ΠΈΠ»ΠΈ разности Π΄Π°Π²Π»Π΅Π½ΠΈΠΉ. Π¨ΠΊΠ°Π»Π° ΠΏΡ€ΠΈΠ±ΠΎΡ€Π° ΠΎΠ±Ρ‹Ρ‡Π½ΠΎ выполняСтся ΠΏΠΎΠ΄Π²ΠΈΠΆΒ­Π½ΠΎΠΉ. ΠŸΠ΅Ρ€Π΅Π΄ Π½Π°Ρ‡Π°Π»ΠΎΠΌ ΠΈΠ·ΠΌΠ΅Ρ€Π΅Π½ΠΈΠΉ производят ΠΏΡ€ΠΎΠ²Π΅Ρ€ΠΊΡƒ нуля, соСдинив с атмосфСрой ΠΎΠ±Π° ΠΊΠΎΠ»Π΅Π½Π° U-ΠΎΠ±Ρ€Π°Π·Π½ΠΎΠ³ΠΎ ΠΌΠ°Π½ΠΎΠΌΠ΅Ρ‚Β­Ρ€Π°. ΠŸΡ€ΠΈ этом ΡƒΡ€ΠΎΠ²Π½ΠΈ Ρ€Π°Π±ΠΎΡ‡Π΅ΠΉ Тидкости ΡƒΡΡ‚Π°Π½Π°Π²Π»ΠΈΠ²Π°ΡŽΡ‚ΡΡ Π½Π° ΠΎΠ΄Π½ΠΎΠΉ Π³ΠΎΡ€ΠΈΠ·ΠΎΠ½Ρ‚Π°Π»ΠΈ ab. ΠŸΠ΅Ρ€Π΅ΠΌΠ΅Ρ‰Π°Ρ ΡˆΠΊΠ°Π»Ρƒ ΠΏΡ€ΠΈΠ±ΠΎΡ€Π°, ΡΠΎΠ²Β­ΠΌΠ΅Ρ‰Π°ΡŽΡ‚ Π½ΡƒΠ»Π΅Π²ΡƒΡŽ ΠΎΡ‚ΠΌΠ΅Ρ‚ΠΊΡƒ ΡˆΠΊΠ°Π»Ρ‹ с ΡƒΡΡ‚Π°Π½ΠΎΠ²ΠΈΠ²ΡˆΠΈΠΌΡΡ ΡƒΡ€ΠΎΠ²Β­Π½Π΅ΠΌ Тидкости. ΠŸΡ€ΠΈ соСдинСнии ΠΎΠ΄Π½ΠΎΠ³ΠΎ ΠΊΠΎΠ»Π΅Π½Π° Ρ‚Ρ€ΡƒΠ±ΠΊΠΈ с Π΅ΠΌΠΊΠΎΡΡ‚ΡŒΡŽ, Π² ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠΉ Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠΎ ΠΈΠ·ΠΌΠ΅Ρ€ΠΈΡ‚ΡŒ Π΄Π°Π²Π»Π΅Π½ΠΈΠ΅, ΠΆΠΈΠ΄ΠΊΠΎΡΡ‚ΡŒ пСрС­мСщаСтся Π΄ΠΎ Ρ‚Π΅Ρ… ΠΏΠΎΡ€, ΠΏΠΎΠΊΠ° измСряСмоС Π΄Π°Π²Π»Π΅Π½ΠΈΠ΅ Π½Π΅ урав­новСсится Π΄Π°Π²Π»Π΅Π½ΠΈΠ΅ΠΌ столба Тидкости высотой H. Π’Π°ΠΊ ΠΊΠ°ΠΊ ΡƒΡ€ΠΎΠ²Π΅Π½ΡŒ Тидкости Π² ΠΎΠ΄Π½ΠΎΠΉ Ρ‚Ρ€ΡƒΠ±ΠΊΠ΅ ΠΏΠΎΠ²Ρ‹ΡˆΠ°Π΅Ρ‚ΡΡ, Π° Π² Π΄Ρ€ΡƒΠ³ΠΎΠΉ пониТаСтся, Ρ‚ΠΎ высота столба Н опрСдСляСтся ΠΊΠ°ΠΊ Ρ€Π°Π·Β­Π½ΠΎΡΡ‚ΡŒ Π΄Π²ΡƒΡ… отсчСтов. Π­Ρ‚ΠΎΡ‚ нСдостаток U-ΠΎΠ±Ρ€Π°Π·Π½Ρ‹Ρ… ΠΌΠ°Π½ΠΎΠΌΠ΅Ρ‚Β­Ρ€ΠΎΠ² частично устранСн Π² Ρ‡Π°ΡˆΠ΅Ρ‡Π½ΠΎΠΌ ΠΌΠ°Π½ΠΎΠΌΠ΅Ρ‚Ρ€Π΅, состоящСм ΠΈΠ· сосудов Ρ€Π°Π·Π½ΠΎΠ³ΠΎ Π΄ΠΈΠ°ΠΌΠ΅Ρ‚Ρ€Π°. Π˜Π·ΠΌΠ΅Ρ€ΡΠ΅ΠΌΠΎΠ΅ Π΄Π°Π²Π»Π΅Π½ΠΈΠ΅ пода­Стся Π² плюсовой (ΡˆΠΈΡ€ΠΎΠΊΠΈΠΉ) сосуд, Π° Ρ€Π°Π·Π½ΠΎΡΡ‚ΡŒ ΡƒΡ€ΠΎΠ²Π½Π΅ΠΉ оп­рСдСляСтся ΠΏΡƒΡ‚Π΅ΠΌ снятия ΠΎΠ΄Π½ΠΎΠ³ΠΎ отсчСта ΠΏΠΎ минусовой Ρ‚ΠΎΠ½Β­ΠΊΠΎΠΉ Ρ‚Ρ€ΡƒΠ±ΠΊΠ΅.

Для сСчСния Π°-Π± (рисунок 6.1 Π°) справСдливо ΡΠ»Π΅Π΄ΡƒΡŽΡ‰Π΅Π΅ равСнство сил:

(6.2)

Π³Π΄Π΅ Ρ€Π° ΠΈ Ρ€Π± β€” Π°Π±ΡΠΎΠ»ΡŽΡ‚Π½ΠΎΠ΅ ΠΈ атмосфСрноС Π΄Π°Π²Π»Π΅Π½ΠΈΠ΅, Па; f β€” ΠΏΠ»ΠΎΡ‰Π°Π΄ΡŒ отвСрстия ΠΈΠ·ΠΌΠ΅Ρ€ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎΠΉ Ρ‚Ρ€ΡƒΠ±ΠΊΠΈ, ΠΌ2; H β€” высота подъСма столба Тидкости, ΠΌ; β€” ΠΏΠ»ΠΎΡ‚Π½ΠΎΡΡ‚ΡŒ Ρ€Π°Π±ΠΎΒ­Ρ‡Π΅ΠΉ Тидкости, ΠΊΠ³/ΠΌ3; g β€” ускорСниС свободного падСния, ΠΌ/с2.

ΠŸΡƒΡ‚Π΅ΠΌ прСобразования выраТСния (6.2) ΠΏΠΎΠ»ΡƒΡ‡ΠΈΠΌ:

(6.3)

ΠžΡ‡Π΅Π²ΠΈΠ΄Π½ΠΎ, Ρ‡Ρ‚ΠΎ ΠΏΡ€ΠΈ ΠΈΠ·ΠΌΠ΅Ρ€Π΅Π½ΠΈΠΈ ΠΈΠ·Π±Ρ‹Ρ‚ΠΎΡ‡Π½ΠΎΠ³ΠΎ давлСния высота подъСма Ρ€Π°Π±ΠΎΡ‡Π΅ΠΉ Тидкости Π½Π΅ зависит ΠΎΡ‚ ΠΏΠ»ΠΎΡ‰Π°Π΄ΠΈ ΠΏΠΎΠΏΠ΅Ρ€Π΅Ρ‡Π½ΠΎΠ³ΠΎ сСчСния Ρ‚Ρ€ΡƒΠ±ΠΎΠΊ. Π˜ΡΡ…ΠΎΠ΄Ρ ΠΈΠ· условий удобства Ρ€Π°Π±ΠΎΡ‚Ρ‹ с ΠΏΡ€ΠΈΠ±ΠΎΡ€ΠΎΠΌ (для ограничСния высоты Ρ‚Ρ€ΡƒΠ±ΠΎΠΊ ΠΌΠ°Β­Π½ΠΎΠΌΠ΅Ρ‚Ρ€Π°), ΠΏΡ€ΠΈ ΠΈΠ·ΠΌΠ΅Ρ€Π΅Π½ΠΈΠΈ ΠΈΠ·Π±Ρ‹Ρ‚ΠΎΡ‡Π½ΠΎΠ³ΠΎ давлСния 0,15 0,2 МПа рСкомСндуСтся Π² качСствС Ρ€Π°Π±ΠΎΡ‡Π΅ΠΉ Тидкости ΠΈΡΠΏΠΎΠ»ΡŒΒ­Π·ΠΎΠ²Π°Ρ‚ΡŒ Ρ€Ρ‚ΡƒΡ‚ΡŒ, ΠΏΡ€ΠΈ Π±ΠΎΠ»Π΅Π΅ Π½ΠΈΠ·ΠΊΠΈΡ… давлСниях Π²ΠΎΠ΄Ρƒ ΠΈΠ»ΠΈ спирт.

Π§Π°ΡˆΠ΅Ρ‡Π½Ρ‹ΠΉ ΠΈ U-ΠΎΠ±Ρ€Π°Π·Π½Ρ‹ΠΉ ΠΌΠ°Π½ΠΎΠΌΠ΅Ρ‚Ρ€Ρ‹ Π½Π΅ ΠΌΠΎΠ³ΡƒΡ‚ ΠΈΡΠΏΠΎΠ»ΡŒΒ­Π·ΠΎΠ²Π°Ρ‚ΡŒΡΡ ΠΏΡ€ΠΈ ΠΈΠ·ΠΌΠ΅Ρ€Π΅Π½ΠΈΠΈ ΠΌΠ°Π»Ρ‹Ρ… ΠΈΠ·Π±Ρ‹Ρ‚ΠΎΡ‡Π½Ρ‹Ρ… Π΄Π°Π²Π»Π΅Π½ΠΈΠΉ ΠΈ Ρ€Π°Π·Ρ€Π΅ΠΆΠ΅Π½ΠΈΠΉ, Ρ‚Π°ΠΊ ΠΊΠ°ΠΊ ΠΏΠΎΠ³Ρ€Π΅ΡˆΠ½ΠΎΡΡ‚ΡŒ ΠΈΠ·ΠΌΠ΅Ρ€Π΅Π½ΠΈΠΉ становится Ρ‡Ρ€Π΅Π·ΠΌΠ΅Ρ€Π½ΠΎ большой. Π’ этих случаях ΠΏΡ€ΠΈΠΌΠ΅Π½ΡΡŽΡ‚ΡΡ ΡΠΏΠ΅Ρ†ΠΈΒ­Π°Π»ΡŒΠ½Ρ‹Π΅ Ρ‡Π°ΡˆΠ΅Ρ‡Π½Ρ‹Π΅ ΠΌΠ°Π½ΠΎΠΌΠ΅Ρ‚Ρ€Ρ‹ с Π½Π°ΠΊΠ»ΠΎΠ½Π½ΠΎΠΉ Ρ‚Ρ€ΡƒΠ±ΠΊΠΎΠΉ (ΠΌΠΈΠΊΡ€ΠΎΠΌΠ°Π½ΠΎΠΌΠ΅Ρ‚Ρ€Ρ‹)

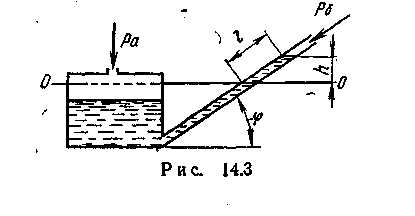

Рисунок 6.2 – Π‘Ρ…Π΅ΠΌΠ° ΠΌΠΈΠΊΡ€ΠΎΠΌΠ°Π½ΠΎΠΌΠ΅Ρ‚Ρ€Π° с Π½Π°ΠΊΠ»ΠΎΠ½Π½ΠΎΠΉ Ρ‚Ρ€ΡƒΠ±ΠΊΠΎΠΉ
