U-образные манометры — книга «МАНОМЕТРЫ» от НПО «ЮМАС»

      U-образный манометр – это жидкостный манометр, состоящий из сообщающихся сосудов, в которых измеряемое давление определяют по одному или нескольким уровням жидкости/16/.

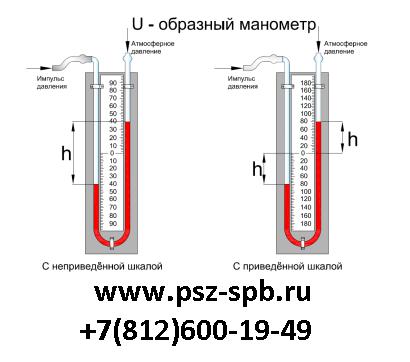

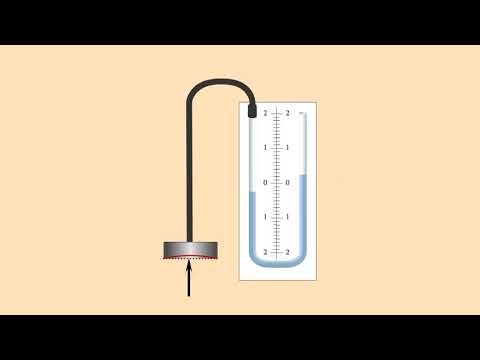

В U-образных стеклянных манометрах свободный конец трубки сообщается с атмосферой, а к другому концу подводится измеряемое давление. Простейшая схема измерения давления жидкостным стеклянным манометром показана на рис. 3.1.

Рис. 3.1. Схема функционирования  стеклянного   жидкостного  манометра

        Атмосферное давление ратм воздействует на один конец U-образной трубки, частично заполненной рабочей жидкостью. Другой конец трубки с помощью различного рода подводящих устройств соединен с областью измеряемого давления рабс. При рабс  > ратм жидкость, находящаяся в части подведенного измеряемого давления, будет вытесняться в часть, соединенную с атмосферой.

В результате между уровнями жидкостей, находящимися в разных частях U-образной трубки, образуется столб жидкости, высота h которого определяется из выражения

h = (рабс – ратм)/((rж – rатм )g),                   (3.1)

где рабс – абсолютное измеряемое давление; rж – плотность рабочей жидкости; rатм – то же окружающей атмосферы; g – ускорение свободного падения, принимаемое в среднем равным 9,80665 м/с2, но имеющее зависимость от географической широты местности.

Высота столба рабочей жидкости h состоит из двух частей: высоты h1, представляющей понижение столба жидкости относительно начального – «нулевого» уровня, и высоты h2 – отражающей его повышение в другой части U-образной трубки, т. е. увеличение относительно начального положения – («нуля»).

Плотностью окружающей среды, т. е. воздуха из-за условия rж >> rатм можно пренебречь. Учитывая выражение (1.3), определяющее разность между абсолютным и атмосферным давлением как избыточное, зависимость (3.1) может быть представлена как

                     h = ризб/(rж g).                              (3.2)

Здесь ризб – измеряемое избыточное давление.

Из (3.2) измеряемое избыточное давление, определяемое с помощью стеклянного жидкостного манометра, может определяться как

                       ризб = hrжg.                               (3.3)

     Для измерения давления разряженных газов используются жидкостные стеклянные манометры, схема которых представлена на рис. 3.2.



Рис. 3.2. Схема стеклянного жидкостного вакуумметра абсолютного давления

        В этих приборах к одному концу стеклянной U-образной трубки подводится вакуумметрическое давление, другой конец герметично запаян. Для этого случая выражение (3.1) в общем виде можно представить как

                          – h = (ратм – рабс)/(rж g).                 (3.4)



В торце запаянного конца давление равно нулю.

Если в запаянном конце будет находиться воздух, то вакуумметрическое избыточное давление может быть определено как

 ратм – рабс = ризб – h

rж g.                       (3.5)

В некоторых типах приборов воздух в запаянном конце «откачивается» и при заполнении рабочей жидкостью близко к «абсолютному нулю», т. е. прибор заполняется рабочей жидкостью под вакуумом и давление противодействия ратм = 0. Тогда выражение (3.5) может быть представлено в следующем виде:

                   рабс= hrж g.                                (3.6)

Конструкция, в которой запаянный конец перед заполнением рабочей жидкостью вакууммируется, может использоваться в качестве барометра. Отсчет значения барометрического давления производится по величине столба жидкости в запаянной части трубки.

Минус в уравнении (3.4) определяет вакуумметрическое давление. Высота столба жидкости h в этом случае определяет верхний предел диапазона измерения и является составляющей

h = h1 + h2.                                (3.7)

   Здесь h1 и h2 — высота столбов жидкости, вытесненной под воздействием измеряемого давления от начальной отметки – нуля в двух трубках U-образного манометра.



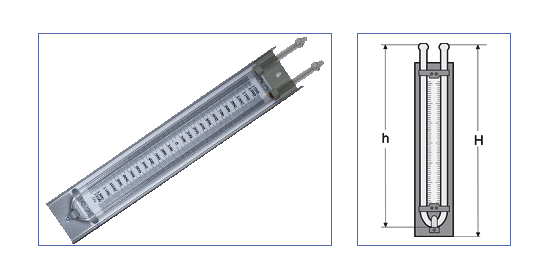

Рис. 3.3. U-образный жидкостный стеклянный мановаку-умметр:

1 – U-образная стеклянная трубка; 2 – крепежные скобы;    3   –   основание;    4   – шкальная пластина

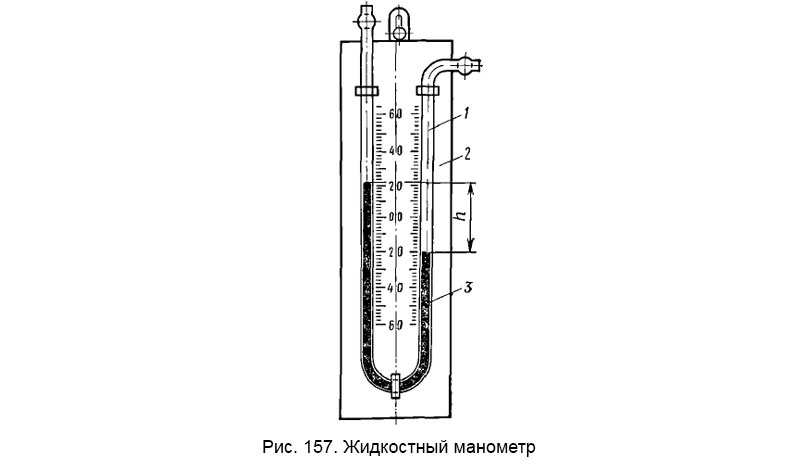

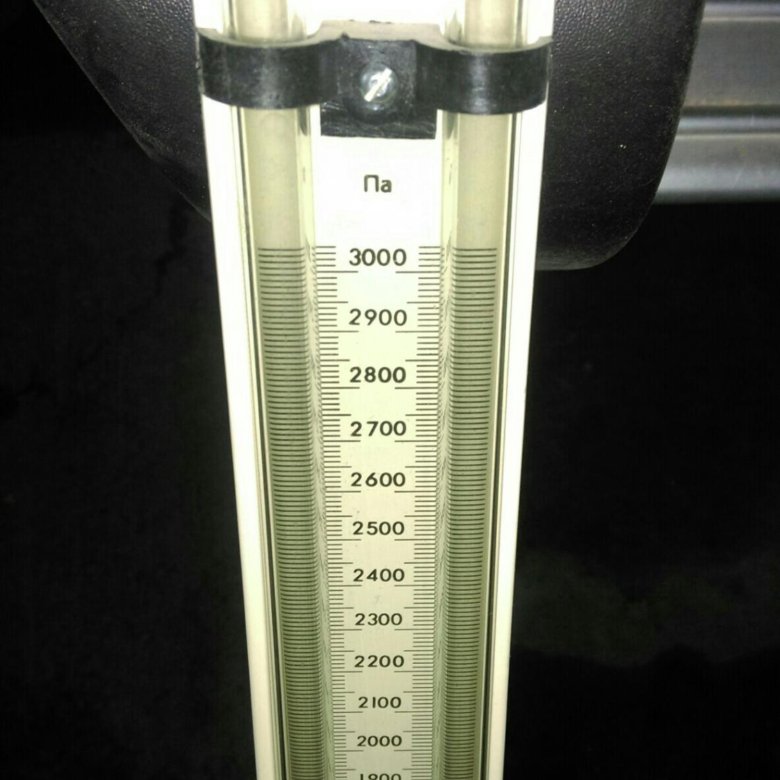

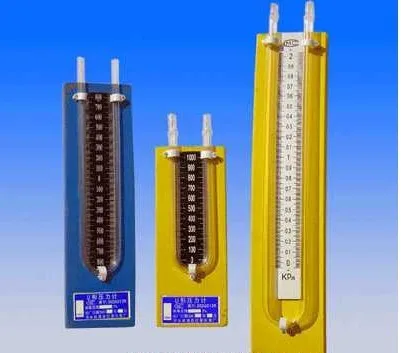

       На рис.3.3 показан U-образный жидкостный стеклянный мановакуумметр. U-образная стеклянная трубка 1 с помощью скоб

2 крепится на металлическом или деревянном основании 3. На нем же между двумя трубками установлена шкальная пластина 4 с нанесенной линейной разметкой. Трубка заполняется рабочей жидкостью до нулевой отметки относительно шкальной пластины. Утолщения на концах стеклянной трубки предназначены для более плотного подсоединения резиновых шлангов.

При измерении избыточного давления к одному концу U-образной трубки подается среда измеряемого давления. Второй выход остается свободным и сообщается с атмосферой. Аналогичная ситуация происходит при измерении вакуумметрического давления. Симметричность линейной разметки на шкальной пластине обеспечивает применимость прибора для измерения избыточного и (или) вакуумметрического давления.

При измерении дифференциального (разностного) давления «плюсовый» и «минусовый» каналы подсоединяются к концам стеклянной U-образной трубки 1. Из-за симметричности линейной разметки практически отсутствуют различия в соответствии подведенного давления

на концах трубки.

U-образные жидкостные манометры с водой в качестве рабочей жидкости могут использоваться как напоромеры, тягонапоромеры и тягомеры для измерения давления воздуха, неагрессивных газов в диапазоне ±10 кПа. При давлении ±0,1 МПа рабочей жидкостью манометра может служить ртуть. Такие приборы применяются для измерения давления воды, неагрессивных жидкостей и газов.

Ниже приведены приблизительные оценки основных погрешностей, воздействующих, по данным С. Ф. Чистякова/2/, на точность показаний стеклянного жидкостного ма-нометра:

· погрешность градуировки шкалы составляет до 0,2-0,4 мм;

· смачиваемость стекла – капиллярные силы вносят неточность до 0,1-0,2 мм;

· отклонение прибора от строго вертикального положения может приводить к погрешности до 0,03 % на каждый градус.

Кроме этого, достаточно большую погрешность могут вносить: неравномерность сечения стеклянных трубок по их высоте, а при точных измерениях, как это следует из (3.3), варьирование плотности рабочей жидкости r

ж с изменением ее температуры, а также ускорение свободного падения g.

При использовании табличных данных погрешность определения плотности рабочей жидкости rж, по показателям разных авторов, не превышает 0,005 %. Следует обратить внимание на применение жидкостей, способных поглощать влагу или испаряться. Так, в большинстве случаев теоретическая и реальная плотности спиртов различаются, и табличные данные принимаются по некорректным начальным параметрам, что изначально приводит к появлению погрешности.

Некоторые производители к документации на жидкостный измеритель давления прилагают таблицу изменения плотности рабочей жидкости и поправок на вариацию этой плотности в зависимости от температуры, а также, например, для спиртов, таблицу зависимости плотности от его крепости.

Ускорение свободного падения g незначительно зависит от географической широты местности. его величина остается постоянной в рабочем регионе, не зависит от измеряемого давления, и поэтому вносимые этим параметром погрешности не превышают  10–3-10–4 %.

Визуальная оценка оператором уровня также может влиять на погрешность измерения. Разработаны различные методы снижения такой погрешности. Например, установка несложной оптической системы, позволяющей «накладывать» реальный и перевернутый мениски жидкости, обеспечивает значительное повышение точности отсчета уровня жидкости в жидкостном манометрическом приборе.

М. А. Гуляев и А. В. Ерюхин /24/ предложили в зависимости от применяемых способов следующие значения погрешностей отсчета уровня ртутного манометра:

· по миллиметровой шкале – ±1 мм;

· по зеркальной шкале – ±0,2-0,3 мм;

· с помощью нониусного устройства – ±0,05-0,1 мм;

· катетометром – ±0,2 мм;

· интерференционным методом – ±10–5 мм.

   При отсчете измеряемого уровня необходимо учитывать свойства рабочих жидкостей, у которых угол смачиваемости x различен (рис. 3.4). Так, при использовании высокосмачиваемых жидкостей (вода, спирт) отсчет рекомендуется вести по вогнутой части мениска, а при применении несмачиваемых жидкостей (таких, как ртуть) – по выпуклой его части на оси трубки. Кроме этого, смачиваемость и текучесть жидкости предопределяют минимальный диаметр используемых трубок. При применении спирта в качестве рабочей жидкости рекомендуется минимальный внутренний диаметр стеклянных трубок 5 мм, ртути – 8 мм, воды – 15 мм.



Рис. 3.4. Вид менисков для различных жидкостей:

а – смачивающей и  б – несмачивающей

      При использовании ртути в качестве рабочей жидкости, особенно при точных измерениях, когда в чашечных манометрах применяются капилляры и сечения широкого сосуда и капилляра существенно отличаются, может наблюдаться эффект капиллярной депрессии. Сущность этого эффекта состоит в различии уровней несмачиваемой жидкости в сообщающихся капилляре и широком сосуде при воздействии одного и того же давления на поверхности жидкостей в этих объемах.

В промышленных условиях, как следует из приведенного выше материала, требуется тщательный контроль применяемых в жидкостных манометрах стеклянных трубок, так как их внутренний диаметр на практике может колебаться от 8 до 12 мм, что вносит существенные погрешности в результат измерения.

 По данным разных специалистов/25/, без дополнительных оптических приспособлений погрешность показаний стеклянных жидкостных манометров принимается в лучшем случае равной ±1 мм. При использовании U-образных жидкостных манометрических приборов отсчет двух уровней (на каждой трубке) приводит к погрешности измерений ±2 мм при температуре  окружающей  среды  20 ± 5 °С. Верхние пределы измерений для стеклянных жидкостных манометров 100, 160, 250, 400, 600 и 1000 мм. Соответственно при одной и той же погрешности отсчета высоты столба жидкости класс точности жидкостного прибора колеблется от 2 до 0,2.

   Для обеспечения корректности измерений обязательным является очистка внутренних поверхностей стеклянных трубок от пыли и грязи. С этой целью стеклянные жидкостные манометры промывают насыщенным раствором двухромовокислого калия (хромпика) в серной кислоте, затем – спиртом и водой.
