U-образной манометр — Большая Энциклопедия Нефти и Газа, статья, страница 1
U-образной манометр
Cтраница 1
Механические и U-образные манометры, работающие при давлениях выше 1 мм рт. ст., в вакуумных системах практически не нужны, поскольку — в процессе вакуумного цикла интервал их рабочих давлений быстро преодолевается и нет никакой необходимости вести непрерывный контроль. Область среднего вакуума ( от 25 до 10 — 3 мм рт. ст.) представляет значительно больший интерес, поскольку она включает в себя интервал форвакуума для высоковакуумных насосов, а также рабочие давления, используемые при ионном распылении. [2]
Различают U-образные манометры открытого и закрытого типа. [3]
Погрешность U-образных манометров вследствие неточности отсчета высоты столбов рабочей жидкости в трубках равна 1 мм. [5]
По U-образному манометру фиксируется падение давления, при котором рычаги расцепляются. Добавкой грузов на шток настраивают предохранительный запорный кла пан на отключение при заданном уровне падения давления. Таким же способом, но подвеской грузов к рычагу производится настройка на отключение при возрастании давления. Вместо воздуха настройка может быть произведена газом начального давления по специальной трубке, на которой установлены игольчатый вентиль, манометр и пробка для стравливания давления. Перед настройкой связывают защелки рычагов, чтобы избежать неожиданного закрытия клапана. Затем закрывается кран импульса конечного давления и медленно открывается игольчатый вентиль. Фиксация давления, при котором происходит падение ударника, позволяет пружиной или грузами настроить предохранительный запорный клапан на требуемое давление отключения. [7]
Пользование U-образным манометром усложнено необходимостью снимать показания по двум столбам жидкости и суммировать их результаты. [9]
На U-образных манометрах ведут отсчет в миллиметрах водяного или ртутного столба. [10]
В U-образных манометрах, используемых для замера перепада давления, при больших статических давлениях применяются специальные сорта стекол и соответствующие Способы уплотнения мест соединения. [12]
В U-образном манометре давление измеряют путем замера разности уровней рабочей жидкости ( ртути, воды, спирта или толуола) в миллиметрах столба данной жидкости. [13]
В U-образном манометре давление измеряют путем замера разности уровней рабочей жидкости ( ртути, воды, спирта или толуола) в миллиметрах столба данной жидкости. [14]
В широко распространенных U-образных манометрах давление определяется по разности уровней жидкости в двух сообщающихся трубках. При давлениях в области 1 — 760 мм рт. ст. в качестве манометрической жидкости обычно применяют ртуть. Без использования специальных устройств точность U-образных манометров равна 1 мм рт. ст. Если манометр снабдить зеркальной шкалой или снимать показания по нониусу, то точность достигает 0 1 — 0 2 мм рт. ст., а при употреблении катетометра она повышается до 0 05 мм рт. ст. Измеряется истинное давление, причем получаемые результаты не зависят от вида газа. [15]
Страницы: 1 2 3 4
www.ngpedia.ru
1.2.4. Чашечные (однотрубные) мановакууметры.
Близки по конструкции к обратному пьезометру чашечные однотрубные мановакууметры (рис. 1.4.). На рис. 1.4а показано применение мановакууметра для измерения избыточного давления, а на рис. 1.4б – вакуума.
Объем жидкости, вытесненной из чашки, равен объему жидкости, поступившей в измерительную трубку
или
(1.6)
где f и F– площади
поперечного сечения измерительной
трубки и чашки. Еслиf<<F ,тоh1
Рис. 1.4. Чашечный мановакууметр при измерении избыточного давления (а) и вакуума (б):
1 – чашка; 2 – трубка измерительная; 3 – шкала на основании.
Если
400, то изменением уровня в чашке
пренебрегают и при измерении учитывается
только изменение уровня в измерительной
трубке.
Предел измерения прибором с чашкой, заполненной водой, поставляет 160 кПа.
1.2.5. Микроманометры
Для измерения давления и его разности до 3 кПа используются микроманометры, являющиеся однотрубными (чашечными) манометрами со шкалами повышенной точности, заполняемые рабочей жидкостью с относительно малым удельным весом (например, спиртом). На рис. 1.5. показан микроманометр ЛТА = 4 с наклонными измерительной трубкой и шкалой.
Из условия равенства объемов рабочей жидкости в сосуде 2 и трубке 1 имеем
(1.7)
где h1– изменение уровня в широком сосуде;fиF– соответственно площади поперечного сечения трубки и сосуда, аn– длина столба жидкости в трубке.
Так как
(1.8)
то
(1.9)
Рис. 1.5. Наклонный микроманометр 1- измерительная трубка; 2 – чашка; 3 – шкала с кронштейном; 4 – сектор с фиксированными положениями К = 0,25; 0,5; 0,8; 1,0. |

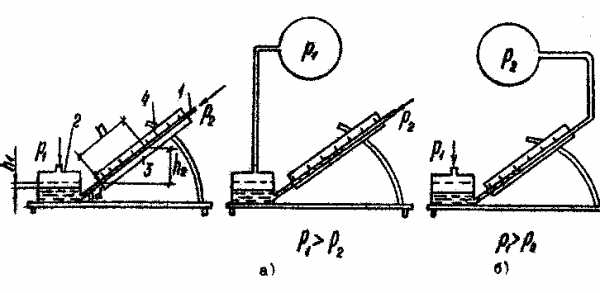

| Рис. 1.6. Схема измерения избыточного давления (а) и вакуума (б) наклонным микроманометром.
|
где
—
угол наклона трубки к горизонту,
определяемой положением кронштейна с
трубкой на секторе. Изменениеh1 мы не наблюдаем визуально и не
вычисляем, причемh1<<h2
Схема работы с наклонным микроманометром при измерении избыточного давления показана на рис. 1.6а, вакуума — 1.6б.
Если
400, то с достаточной точностьюЭтой разности давлений соответствует
гидростатический напор в единицах
водяного столба
(1.10)
Значение
коэффициента,
1.2.6. Двухтрубные жидкостные манометры ( u – образные манометры) и дифманометры
В двухтрубных жидкостных манометрах используется принцип сообщающихся сосудов, в которых уровни рабочей жидкости совпадают при равновесии давлений над ними, а при
Рис. 1.7. U– образный манометр: 1,2 – стеклянные трубки; 3 – деревянное основание; 4 – шкала на пластине. | неравенстве занимает такое положение, в котором избыточное давление в одном из сосудов уравновешивается гидростатическим давлением избыточного столба жидкости в другом. В группе жидкостных дифманометров уровень рабочей жидкости непосредственно не наблюдается. Изменение уровня вызывает изменение характеристик другого устройства, обеспечивающее непосредственное показание измеренной величины с помощью отсчетного устройства или преобразования и передачу его значения на расстоянии. Схема U– образного манометра показана на рис. 1.7. В трубке 1 – измеряемое давление, трубка 2 сообщается с атмосферой |
При измерении
разности давлений к обеим трубкам
подаются измеряемые давления. Столб
жидкости высотой
(1.11)

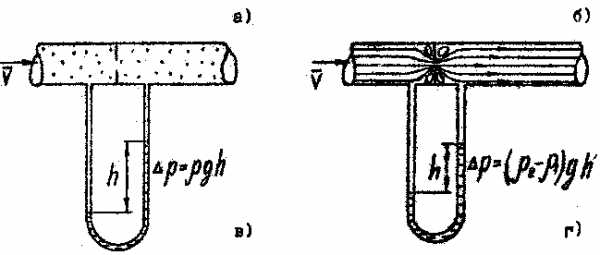

Рис. 1.8. Схемы применения U– образных манометров (а,б) и дифманометров (в,г):
а,б – при измерении избыточного давления и вакуума в газе, соответственно;
в,г — при измерении перепада давлений в потоках газа и жидкости.
Схемы использования U– образных манометров в качестве мановакууметров и дифференциального манометра при измерении, например, перепада давлений на шайбе расходомерного устройства показаны на рис. 1.8.
studfiles.net
U-образной манометр — Большая Энциклопедия Нефти и Газа, статья, страница 2
U-образной манометр
Cтраница 2
Простейшими являются U-образные манометры, получившие благодаря простоте и дешевизне широкое распространение. Они могут быть использованы для измерения давления, разрежения или разности давлений. Погрешность отсчета показаний составляет 1 мм высоты столба затворной жидкости и не зависит от диаметра трубок. [16]
Наиболее распространены ртутные U-образные манометры. Таким прибором можно измерять давление в диапазоне от 10 до 55 мм рт. ст. с точностью 1 мм рт. ст. Применение более легких жидкостей способствует повышению точности измерения, но приводит к увеличению размеров манометра. Практически интересно использование для наполнения U-образных манометров борвольфрамовокислого кадмия — жидкости, не поглощающей в заметном количестве газов; плотность этой жидкости 3 28 г / см3, т.е. примерно в 4 15 раза меньше плотности ртути. [17]
Очень распространены закрытые U-образные манометры. [18]
Широкое колено U-образного манометра имеет диаметр rf2 2 мм, а узкое диаметр dl 1 мм. [19]
При заполнении U-образного манометра особое внимание следует обращать на чистоту внутренней полости трубки и рабочей жидкости, так как загрязнения искажают форму мениска и могут привести к грубым погрешностям измерения. [21]
Пределы измерений U-образного манометра определяют высотой трубки и удельным весом жидкости. [23]
Принцип работы U-образных манометров хорошо известен из курса физики. Они обычно делаются из стеклянной трубки, изогнутой в виде латинской буквы U и частично заполненной какой-либо рабочей жидкостью. [25]
Рабочей жидкостью U-образного манометра может быть ртуть, вода, спирт. [26]
Широкое колено U-образного манометра имеет диаметр di 2 мм, узкое — di I мм. [27]
Нарисуйте схему U-образного манометра, как он работает. [28]
Принцип действия U-образных манометров основан на законе сообщающихся сосудов. [30]
Страницы: 1 2 3 4
www.ngpedia.ru
Жидкостный u-образной манометр — Большая Энциклопедия Нефти и Газа, статья, страница 1
Жидкостный u-образной манометр
Cтраница 1
Жидкостные U-образные манометры устанавливают строго вертикально. Жидкость, заполняющая манометр, должна быть чистой и без воздушных пузырьков. [2]
Жидкостные U-образные манометры устанавливают строго вертикально. Необходимо проследить за тем, чтобы жидкость, заполняющая их, была чистой и без воздушных пузырьков. Пружинные манометры и вакуумметры также устанавливают в вертикальном положении. [4]
Жидкостные U-образные манометры устанавливают строго вертикально. Необходимо проследить за тем, чтобы жидкость, заполняющая их, была чистой и без воздушных пузырьков. Пружинные манометры и вакуумметры также устанавливают в вертикальном — положении. [6]
Жидкостные U-образные манометры являются по сути мановакуум-метрами, так как могут служить также для измерения вакуума, если одно из колен соединить с разреженным пространством. [8]
Жидкостные U-образные манометры устанавливают строго вертикально. Жидкость, заполняющая манометр, не должна быть загрязненной и содержать пузырьки воздуха. [9]
Действие жидкостных U-образных манометров ( рис. 1 — 4, а и б) основано на уравновешивании измеряемого давления столбом жидкости. При измерении отсчет проводят дважды: по левой и правой трубкам. [10]
Промышленность выпускает жидкостные U-образные манометры типа ПР с пределами измерений 0 — 100 мм и 0 — 800 ммг рассчитанные на присоединение к измеряемому участку при помощи резиновой трубки, и дифференциальные манометры типа ДТ-350, ДТ-50 ( см. рис. 35), рассчитанные на измерение давления или перепада до 700 мм. На шкальной доске укрепляют две параллельные трубки из стекла, соединенные между собой кранами; отсчет ведется по разности уровней. [11]
Давление измеряют пружинными и жидкостными U-образными манометрами, барометрами, индикаторами и датчиками. Тип манометров выбирают в зависимости от необходимой точности измерения давления и физико-химических свойств измеряемой среды. Верхний предел измерения давления по манометру устанавливают так, чтобы показатели рабочего давления находились в средней трети шкалы. Давление неагрессивных газов измеряют обычными манометрами, агрессивных газов — специальными манометрами, на шкале которых указаны среды применения. Допускается измерение давления агрессивных газов обычными манометрами через разделительные сосуды, заполненные нейтральными жидкостями. [12]
Давления эти измеряются жидкостными U-образными манометрами по разности высот столбов жидкости ( фиг. [13]
Перепад давления измеряется дифференциальным жидкостным U-образным манометром ( фиг. [14]
Несмотря на простоту устройства жидкостных U-образных манометров, им присущи все разновидности основных и дополнительных погрешностей. [15]
Страницы: 1 2 3
www.ngpedia.ru
3.3. Жидкостный u-образный манометр
При измерении разности давлений от 1 до 50 Торр пользуются жидкостными U-образными манометрами сравнения (рис. 3.3). В качестве показателя давления используют величину разности уровней рабочей жидкости в трубках манометра. Разность давлений определится как
,
где – плотность жидкости в манометре, g – ускорение свободного падения, x – разность высот между уровнями. В зависимости от постановки задачи в качестве рабочей жидкости используют дистиллированную воду, спирт, вакуумное масло (ртуть использовать в негерметичных сосудах запрещено по критериям безопасности) и др. Тогда разность давлений будет равна величине, выраженной в миллиметрах водяного, масляного и т. п. столба. При использовании таких манометров необходимо позаботиться о том, чтобы пары рабочей жидкости не могли повлиять на изучаемые физические процессы. Для перевода таких результатов в Торры их необходимо умножить на отношение плотности жидкости к плотности ртути.
В вакуумных установках при малых перепадах давлений используют масляные манометры. Масло обладает низким давлением насыщенных паров. Ввиду низкой плотности масла ( = 0,9 г/см3), можно измерить только небольшие разности давлений (до нескольких Торр). Такие манометры в верхней части снабжаются соединительной трубкой с краном. Во время откачки и заполнения вакуумной установки воздухом атмосферного давления кран, соединяющий оба колена манометра, должен быть открыт. Этот кран закрывается только при измерении давления во время откачки либо напуске газа (воздуха) в малых порциях. Во избежание выброса масла из манометра и загрязнения установки одна из трубок оканчивается балластным баллоном, как это изображено на рисунке 3.3 слева. Следует учесть, что из-за большой вязкости масла уровни в манометре устанавливаются не сразу.
Рис. 3.3. Жидкостный U-образный манометр
3.4. Микрометрический манометр
Микрометрический манометр предназначен для измерения малых изменений давлений. В лабораторном практикуме используется микроманометр типа ММН (рис. 3.4), который позволяет измерять разность давлений до 200 мм вод. ст. Прибор устанавливается на горизонтальную поверхность. Точность установки горизонтали проверяется с помощью двух перпендикулярно расположенных на корпусе манометра уровней, а её настройка производится с помощью двух регулировочных ножек (3), расположенных в углах основания манометра, имеющего вид прямоугольного треугольника.
Для повышения чувствительности трубке (1) манометра придано наклонное положение. Изменение величины наклона приводит к изменению показаний на градуировочной шкале. Цифры 0,2; 0,3; 0,4; 0,6 и 0,8, нанесенные на стойке (2), имеющей вид дуги, обозначают коэффициент, на который должны быть умножены показания манометра при выбранном наклоне трубки (1). Трубка имеет шкалу с градуировкой в миллиметрах водного столба, хотя рабочей жидкостью микроманометра является этиловый спирт. Разность давлений ΔP, выраженная в Паскалях, будет определяться как
,
где k – коэффициент наклона трубки, N – количество отсчитанных по ней делений. Установка мениска рабочей жидкости на нуль шкалы производится с помощью изменения её уровня благодаря вращению винта (6), смещающего пробку (5) внутри сосуда (4) по вертикали. В силу того, что диаметр сосуда (4) много больше диаметра трубки (1), нуль отсчёта практически не зависит от высоты поднятия жидкости в ней.
Рис. 3.4. Микрометрический манометр типа ММН
На крышке прибора установлен кран (7), ручка которого имеет два положения: рабочее «+» для проведения измерений разности давлений в лабораторной установке и нейтральное «0» – на атмосферу. Второе из них препятствует перетеканию рабочей жидкости в лабораторную установку, а также утечке из манометра при изменении атмосферного давления в нерабочее время.
studfiles.net
U-образной манометр — Большая Энциклопедия Нефти и Газа, статья, страница 3
U-образной манометр
Cтраница 3
Погрешность показаний стандартных U-образных манометров не превышает 2 мм высоты h, при температуре 20 5 С. Верхний предел измерения манометров установлен от 100 до 1000 мм. [31]
Давление по U-образному манометру отсчитывается в мм вод. ст.; 1 мм вол. [32]
При пользовании U-образным манометром необходимо следить, чтобы внутренняя поверхность трубки была чистой, а жидкость, заполняющая прибор, была свободна от примесей или мути. [33]
Пределы измерения U-образным манометром обычно не превышают 1000 — 1500 мм высоты столба жидкости. [34]
В большинстве случаев U-образные манометры имеют предел измерения, не превышающий 2 — 3 кГ / см 2, и заполняются ртутью — жидкостью с наибольшей плотностью. [35]
Наиболее точными являются U-образные манометры, в которых для измерения разностей уровней рабочей жидкости применяется интерференция света. Они представляют интерес как образцовые манометры для градуировки рабочих приборов. [36]
Трубные дифманометры представляют собой U-образные манометры, в которых измеряемая разность давлений определяется пр разности высот столбов ртути или воды в двух сообщающихся стеклянных трубках. [37]
Трубные дифманометры представляют собой U-образные манометры, в которых разность давлений; определяется по разности высот столбов ртути в двух соединяющихся стеклянных трубках. [38]
Наибольшее распространение получили ртутные U-образные манометры и манометры, заполненные легкими жидкостями или их композицией. У этих манометров перемещение мениска пропорционально приложенному давлению. [40]
Трубные дифманометры представляют собой U-образные манометры, в которых измеряемая разность давлений определяется по разности высот столбов ртути или воды в двух сообщающихся стеклянных трубках. [41]
Трубные дифманометры представляют собой U-образные манометры, в которых измеряемая разность давлений определяется по разности высот столбов ртути в двух сообщающихся стеклянных трубках. [42]
Открытые концы трубок U-образных манометров целесообразно выполнять с шарообразными расширениями, которые предотвратят выброс жидкости из манометра при внезапном повышении давления, в результате чего могла бы иметь место утечка газа в помещение. [43]
Точность отсчета показаний U-образного манометра невооруженным глазом с учетом погрешности изготовления шкалы обычно не превышает 2 мм столба рабочей жидкости. Для повышения точности отсчета образцовые U-образные манометры снабжаются зеркальной шкалой. [44]
При измерении трубка U-образного манометра устанавливается строго вертикально. [45]
Страницы: 1 2 3 4
www.ngpedia.ru
Манометр жидкостный U-образный — Энциклопедия по машиностроению XXL
Практика показывает, что предпочтение надо отдавать простейшим приборам, показания которых весьма точны, а неисправности очевидны и легко устраняются лаборантом средней квалификации. Применение выпускаемых серийно систем из датчика и вторичного прибора с электрической связью нежелательно, так как они, как правило, менее точны и нуждаются в обслуживании опытным мастером. Там, где жидкостные U-образные манометры неприменимы, указывающий манометр с трубкой Бурдона предпочтительнее прибора с дистанционной передачей. Все приборы должны иметь минимальную ошибку, вызванную трением при ходе вверх и вниз. [c.143]В жидкостном U-образном манометре, схема которого представлена на рис 5.4, а, давление или разность давлений уравновешивается весом столба рабочей жидкости высотой h [c.345]
По истечении заданного времени Лт с момента начала натекания краны закрывают, а дьюар и ловушка погружают в сосуд с водой. Накопившаяся в ловушке жидкость размораживается и, вновь обращаясь в пар, заполняет известный рабочий объем Уу установки, в котором измеряется давление паров с помощью жидкостного U-образного манометра. Затем пар из рабочего объема переводится в съемную ловушку, препятствующую его попаданию в откачной пост. Величину потока пара заданной жидкости рассчитывают по формуле [c.91]
При испытании газопроводов при давлении до 1 кГ/см применяются ртутные и жидкостные U-образные манометры, заполняемые ртутью или водой. [c.102]
К жидкостным манометрам относятся пьезометры (рис. 2.5, а) и U-образные манометры (рис. 2.6). Измерительной жидкостью в пьезометрах, которые применяются для измерения небольших давлений, является жидкость, давление в которой измеряется. Измерительной жидкостью в [c.13]
U-образных манометрах может быть вода, ртуть, спирт. Область применения того или иного жидкостного манометра определяется значением измеряемого давления, так как от этого зависят габариты прибора. Жидкостные приборы используются и для измерения вакуумметрического давления. Замерив по манометр-вакуумметру значение /г, давление рассчитывают по уравнению гидростатики (2.4). Так, избыточное давление в точке А (рис. 2.6), измеренное U-об-разным манометром. [c.13]
Жидкостные манометры. Очень распространенными являются U-образные ртутные манометры, которые при всей своей простоте обеспечивают высокую точность измерений. Такой манометр состоит из стеклянной трубки,, прикрепленной к доске со шкалой (рис. 21). Один конец трубки соединяется с областью, в которой необходимо измерить давление, например, с резервуаром А, а другой является открытым, соединенным с атмосферой. Трубка заполняется ртутью примерно на половину высоты. До подключения манометра к области давления ртуть будет стоять в обоих коленах на одном уровне. После того как манометр будет соединен с областью давления, ртуть в левом колене начнет понижаться, а в правом — повышаться до тех пор, пока вся система не уравновесится. При этом равновесие наступит в тот момент, когда будет достигнуто равенство давлений в сечении 5—S (рис. 21) [c.44]
U-образные жидкостные манометры. Для измерения небольших избыточных давлений и разрежений используют U-образные жидкостные манометры (рис. 4.1). В качестве рабочей жидкости обычно применяется вода (иногда ртуть и другие жидкости). Внутренний диаметр стеклянной трубки должен быть не менее 8… 10 мм, так как при меньшем диаметре начинают про- [c.35]
Простейшим прибором трубчатого типа является U-об-разная стеклянная трубка, заполненная примерно на половину своей высоты рабочей жидкостью. Определение давления производится по вертикальному расстоянию между уровнями рабочей жидкости в коленах прибора. На рис. 77 приведены схемы U-образных жидкостных манометров. Величины давлений, измеряемых этими приборами, могут быть соответственно подсчитаны по формулам [c.129]
На рис. 2.2 показана схема измерения избыточного давления жидкости или газа с помощью U-образного жидкостного манометра и жидкостного вакуумметра по разности высот h рабочей жидкости [c.16]
Приборы для измерения давления и разрежения подразделяют на жидкостные, пружинные и поршневые. В жидкостных приборах измеряемое давление уравновешивается давлением столба жидкости. Простейший жидкостный манометр состоит из U-образной стеклянной трубки, заполненной жидкостью до некоторой отметки. Кроме U-образного манометра, применяют однотрубные жидкостные микроманометры с наклонной трубкой. Наибольшее распространение для измерения давления и разрежения получили пружинные манометры — показывающие или самопишущие. Манометры часто снабжают устройством для дистанционной передачи показаний или сигнализации. Поршневые манометры применяют для проверки рабочих и образцовых пружинных манометров. [c.262]
III. Измерение давлений и разрежений пружинные и сильфонные манометры U-образные жидкостные манометры и тягомеры ртутные барометры для измерения давления атмосферного воздуха. [c.14]
При наличии этой диаграммы и простого U-образного жидкостного манометра, включенного дифференциально (одна импульсная трубка манометра включается на входе воздуха в воздухоподогреватель, другая трубка на выходе воздуха из воздухоподогревателя), при заданных постоянном составе топлива, коэффициенте избытка воздуха и [c.437]
Ниже приводится пример построения номограммы для ведения воздушного режима по температуре питательной воды. Расход воздуха через воздухоподогреватель при тарировке определялся с помощью пневмометрической трубки. Сопротивление воздухоподогревателя по воздушной стороне измерялось с помощью U-образного жидкостного манометра. [c.437]
Для измерения небольшого избыточного давления эталонным прибором является U-образный жидкостный манометр. Схема его представлена на рис. 2-1. Избыточное давление Ризб уравновешивается столбом жидкости высотою h. Это давление может быть определено так [c.65]
В качестве дифференциального могут быть использованы U-образный жидкостный, трубчатый и мембранный манометры. [c.73]
Давление ниже 15 мм вод. ст. измеряется чашечным жидкостным манометром (преподаватель показывает манометр или его схему). Такое малое давление можно измерять только U-образ-ными манометрами. Преподаватель показывает U-образный манометр и, объясняя его устройство, говорит, что манометр состоит из двух стеклянных трубок, прикрепленных к доске параллельно друг к другу и соединенных в нижней части. На доске между трубками находится шкала с делениями в миллиметрах водяного или ртутного столба и нулевой отметкой посредине. В соответствии с расчетом делений на шкале стеклянная трубка заполнена рабочей жидкостью, спиртом, керосином, ртутью, водой, подкрашенной краской. Уровень жидкости в обоих коленах (в трубках) соответствует нулевому делению. На согнутый -конец стеклянной трубки, служащий для подключения к измеряемой среде, плотно надета резиновая трубка, а другой конец стеклянной трубки или присоединенная вторая трубка через открытый конец сообщается с атмосферным давлением. Для замера давления газа свободный конец резиновой трубки соединяют с краном газопровода или прибора для впуска газа. При избыточном давлении газа в измеряемой среде уровень жидкости (например воды) в правой трубке манометра, соединенной с газопроводом, понизится ниже нуля, а в левой повысится и общая высота жидкости будет равна сумме отсчетов. Например, если в правой трубке уровень жидкости понизился на 45 мм, а в левой настолько же повысился, то давление газа будет уравновешено столбиком воды высотой в 45+45=90 мм или давление газа будет равно 90 мм вод. ст. Этим манометром [c.30]
| Рис. 3-18. Схема стеклянного U-образного жидкостного манометра. |  |
Жидкостные манометры основаны на уравновешивании измеряемого давления давлением столба жидкости. Жидкостный манометр состоит из U-образной стеклянной трубки, в которой находится жидкость. [c.233]
Как было уже сказано, для измерения небольших избыточных давлений и вакуума применяют жидкостные манометры, (вакуумметры). Такой манометр (рис. 5) представляет собой U-образную открытую с обеих сторон трубку, наполненную жидкостью (вода, ртуть) размер трубки иногда составляет около 0,8—1 ш ее укрепляют на доске, к которой прикрепляют шкалу для измерений. -Жидкость обычно наливают так, чтобы она устанавливалась против деления 0. На рис. 3 и 4 показано присоединение таких приборов к сосудам, в которых производится измерение давления. [c.43]
Приборы U-образные (двухтрубные) и чашечные (однотрубные) ОТНОСЯТСЯ к группе жидкостных приборов с видимым уровнем. Они применяются в качестве манометров (напоромеров) для измерения избыточного давления воздуха и неагрессивных газов до 700 мм вод. ст. (7000 Па) и 735 мм рт. ст. [c.349]
Измерение давлений производится главным образом пружинными манометрами, измерение разрежения в картере жидкостными (водяными) U-образными манометрами. Измерение температур воды и масла при стендовых испытаниях, особенно при необходимости определения количества теплоты, отводимой водой и маслом (при снятии теплового баланса), производится жидкостными термометрами с ценой деления 0,1—0,2° С. При реостатных испытаниях используются аэротермометры или дистанционные термометры манометрического типа [c.325]
VI. Определение концентрации уноса или пыли в газовом потоке или потоке аэросмеси и отбор пробы уноса и пыли трубки ВТИ или Алынера пылеуловительиый циклон сужающие устройства реометры жидкостные U-образные манометры и тягомеры. [c.14]
Переходим к определению рабочего или избыточного давления. Если накачать газ или воздух в закрытый сосуд, например газопровод или баллон, то давление газа или воздуха в них станет выше атмосферного (измеряемое макометр ами). Аналогичное давление со здает пар в паровых котлах. Здесь уместно показать жидкостные U-образные, пружинные манометры разъяснить преимущество U-образных перед пружинными манометрами при измерении давления газа в газопроводе перед горелками,»работающими на низком давлении. Давление, показываемое манометрами, называется избыточным, манометрическим или рабочим. Величина этого давления есть разность между внутренним (абсолютным) давлением и наружным (атмосферным) давлением. Таким образом, манометр указывает, насколько измеряемое давление, напри- [c.29]
На рис. 171, а изображен простейший прибор для измерения давления — жидкостный U-образный ( у -образный) манометр (тягомер), представляющий собой U-образную стеклянную трубку, снабженную миллиметровой шкалой и занолненную в нижней части жидкостью (водой, спиртом или ртутью). Одно из колен стеклянной трубки соединено с пространством, в котором измеряется давление, другое колено открыто и сообщается с атмосферой. Величину разрежения или давления отсчитывают по разности высот уровней жидкости в обоих коленах U-образной трубки. [c.302]
На рис. 1.1 приведены схемы приборов для измерения давления. Жидкостный манометр представляет собой U-образную трубку, заполиенную жидкостью и одним концом присоединенную к сосуду, в котором измеряется давление газа (рис. 1,1, а, б). На жидкость на другом конце трубки действует атмосферное давление Ратм- Если давление в сосуде РаЛс больше Рят, жидкость занимает положение, соответствующее рис. 1.1, а. В этом случае разность уровней столбов жидкости в обоих коленах U-образной трубки соответствует избыточному давлению [c.9]
Жидкостные манометры основаны на принципе изменения уровней жидкости в U-образной трубке. Один конец трубки соединен с газопроводом или воздухопроводом, находящимся под некоторым избыточным давлением, другой конец оставлен открытым. Поэтом, под действием измеряемого давления газа или воздуха жидкость, кадящаяся в U-образной трубке, вы-теспится несколько из одного колена в другое. Столб жидкости между нижним и верхним уровнями жидкости показывает измеряемое давление в мм вод. ст. (в водяном манометре—рис. 25) или в мм рт. ст. (в ртутном манометре—рис. 26). [c.52]
МОЩЬЮ простых газовых трубок / — газовая трубка 1 — 1 /j / для измерения стати-U-образный жидкостный манометр 4 — резиновая трубка 5—штуцер с енутренним дпнамнческпгп напора запыленного потока / — наконечник н 4 —внешняя трубка новкн Д1Я измерения расхода газа и воздуха с помощью диафрагмы, / — газопровод 7 —резиновые трубки — отверстие 0 4 — 5 мм для отбора давления S — микромано-новая пробка. [c.127]
U-образные жидкостные манометры (рис. 2-103), снабженные шкалой с делениями, одним концом трубки соединяются с исследуемой средой — газо- или воз-духопроводом, другой— с атмосферой. [c.178]
I — наконечиик 2 и 4 — микроманометры и U-образные жидкостные манометры 3—циклон (рис. 2-136) 5 — термометр б — диафрагма 7 эжектор (рис. 128) eS — резиновые трубки 9 — фильтр резиновые муфты 7/—растинритель (рис. 2-129) 12 — сальник 13 — барометр 14 — пылеотборная трубка 75 —трубки для измерения разности статических давлений 16, 17, 18 — вентили. [c.219]
Приведите зависимость, которой необходимо пользоваться при переградуировке U- образного жидкостного манометра с использованием воды (или ртути) для замены шкалы в миллиметрах водяного (или ртутного) столба на шкалу в паскалях (Па). [c.37]
Автоклав находился в жидкостном термостате. Заполнение автоклава и измерительной трубки проводилось под вакуумом. Давление в системе создавалось гидропрессом грузопоршневого манометра МП-2500 класса 0,05, соединенного с автоклавом через U-образную трубку, которая, как и вся арматура, была изготовлена из нержавеющей стали. [c.8]
Жидкостный манометр (рис. 12) представляет собой U-образную стеклянную трубку, частично заполненную жидкостью. Под действием давления р в сосуде уровень жидкости в левом колене манометра снижается, а в правом —повышается. При этом гидростатическое давление в точке А, взятой на поверхности жидкости в левом колене, определяют следующим образом рл=р+р й=ра + +Pig /2i, где р, р1 — плотности жидкости соответственно в сосуде и манометре. Отсюда p=pa + piaf i—pgh. [c.31]
В 1922 г. Висмер [65]. Эфир находился в капиллярной U-образной трубке. Один ее конец был запаян, другой соединен с установкой для создания регулируемого давления. Давление до 50 атм получалось ввинчиванием штока в цилиндр, заполненный нефтяным маслом. Исследуемая жидкость отделялась от масла водой. Давление измерялось пружинным манометром. Капиллярная трубка с эфиром помеш,алась в жидкостный термостат. Температура в нем поддержива- [c.70]
Жидкостные манометры. Измеряемое давление или разность давлений в этих приборах уравновешивается давлением столба рабочей жидкости. Простейший жидкостный манометр состоит из U-образной стеклянной трубки и прямолинейной шкалы с ценой деления 1 мм. В качестве рабочей жидкости могут быть вода, ртуть, спирт. Для того чтобы исключить влияние капиллярных сил, используют стеклянные трубки с внутренним диаметром 8—10 мм. Разница в диаметрах левой и правой трубок на результат измерения не влияет. Также необязательно и заполнение прибора жидкостью точно до нулевой отметки на шкале, так как отсчет показаний ведется по разности уровней по делениям шкалы. Пределы измерений U-образного манометра -flOOO. мм вод. ст. (рабочая жидкость — вода) и 1 кгс/см (рабочая жидкость—ртуть). К числу основных недостатков прибора следует отнести отсчет по двум уровням, что увеличивает погрешность измерений. [c.31]
Схема жидкостного манометра показана на фиг. 3. Прибор представляет собой U-образную трубку, заполненную жидкостью (обычно ртутью). Для измерения избыточного давления в резервуаре А один конец трубки присоединяется к нему. Под действием давления р ртуть перемещается из левого в правое колено трубки. Давление р уравновешивается давлением атмосферного воздуха рдар и весом столба Н ртути. Если обозначить площадь сечения трубки F м , а удельный вес ртути — через Y кг1м , то [c.15]
Исключение температурных погрешностей в жидкостных манометрах достигается при использовании схем гидростатических весов. Схема так называемых кольцевых весов изображена на рис. 84. Прибор представляет собой U-образный манометр, свернутый в кольцо и снабженный призматической опорой, позволяюш,ей кольцу совершать колебания относительно центра окружности. К обеим полостям трубки, образованным перегородкой и рабочей жидкостью с помош,ью резиновых или гибких металлических трубок, подводятся давления рхира- Поддействием разности давлений Др =Pi—Рг рабочая жидкость в кольцевой трубке перемещается на некоторый угол, а кольцевая трубка поворачивается на угол ф, так как ее пра. вая сторона оказывается тяжелее левой. Состояние равновесия определяется равенством моментов где Мд — момент относительно оси вращения от силы веса жидкости, переданной на поперечную перегородку через среду, заполняющую полости, а [c.265]
Измерения давлений и скоростного напора осуществлялись с помощью U-образных жидкостных манометров, как показано на рис, 4.1.67, причем sin p=sin Р =0,246 и =Y ==0,805 кГ1дм . Перепад уровней Ah =h —оказался равным 300 мм. Результаты определения параметров потока приведены в табл. А к работе 4.1.1. По показаниям манометров было найдено распределение по контуру профиля коэффициентов давления, помехценных в табл. А. В этой табл. А указаны также значения безразмерной координаты х=х1Ьп дренажных точек. [c.225]
Перепад давлений на контрольных участках всюду, где это возможно, следует измерять дифференциальным способом, так как это точнее и вдвое сокращает затраты времени. Необходимый для измерений прибор выбирается из условий, чтобы его цена деления не превышала 1 % измеряемой величины. В U-образиом жидкостном манометре цена деления не должна быть меньше 1 мм, в связи с чем весь перепад уровней должен быть больше 100 мм. Трубки прибора должны иметь внутренний диаметр 8—10 мм, чтобы ослабить капиллярный эффект. Для заполнения /-образных манометров предпочтительнее выбирать жидкости, хорошо смачивающие или вовсе не смачивающие стенки (ртуть, спирт), так как в этом случае их уровень не цепляется за стекло. Отсчет ведется по наивысшей точке выпуклого и наинизшей точке вогнутого менисков. [c.143]
