У меди какая электрическая проводимость: Электротехническая медь, основные характеристики

Содержание

Медь-описание | Электрод-Сервис

КРАТКИЕ СВЕДЕНИЯ О МЕДИ:

Медь — один из первых металлов, широко освоенных человеком из-за сравнительной доступности для получения из руды и малой температуры плавления. В древности применялась в основном в виде сплава с оловом —бронзы для изготовления оружия и т. п.Медь — золотисто-розовый пластичный металл, на воздухе быстро покрывается оксидной плёнкой, которая придаёт ей характерный интенсивный желтовато-красный оттенок. Тонкие плёнки меди на просвет имеют зеленовато-голубой цвет.

СВОЙСТВА МЕДИ:

Медь обладает высокой тепло- и электропроводностью (занимает второе место по электропроводности среди металлов после серебра). Удельная электропроводность при 20 °C: 55,5-58МСм\м. Медь имеет относительно большой температурный коэффициент сопротивления: 0,4 %/°С и в широком диапазоне температур слабо зависит от температуры.

Существует ряд сплавов меди: Латунь — с цинком, Бронза — с оловом и другими элементами, мельхиор— с никелем, баббиты — со свинцом и другие

ИСПОЛЬЗОВАНИЕ МЕДИ:

1) в электротехнике

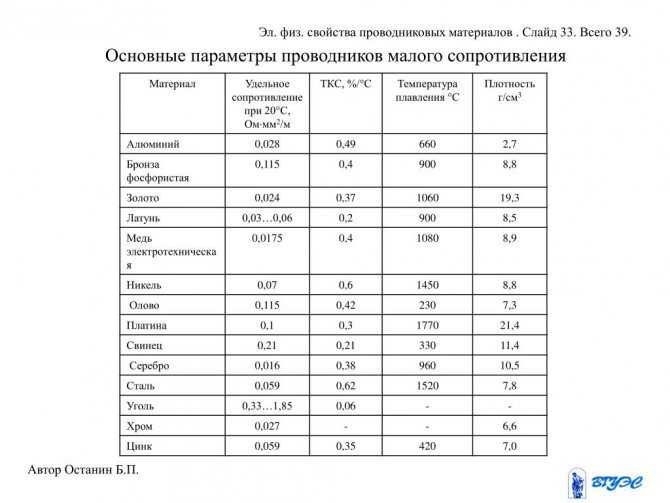

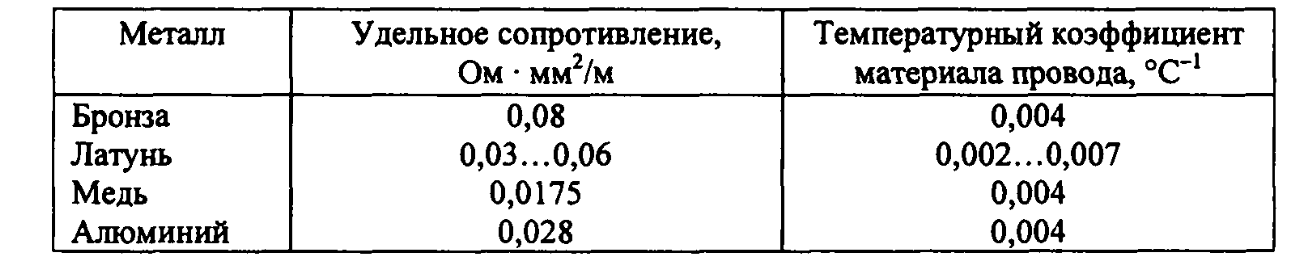

Из-за низкого удельного сопротивления (уступает лишь серебру, удельное сопротивление при 20 °C: 0,01724-0,0180 мкОм·м), медь широко применяется в электротехнике для изготовления силовых кабелей, проводов или других проводников, например, при печатном монтаже. Медные провода, в свою очередь, также используются в обмотках энергосберегающих электроприводов (быт: электродвигателях) и силовых трансформаторов. Для этих целей металл должен быть очень чистый: примеси резко снижают электропроводимость. Например, присутствие в меди 0,02 % алюминия снижает её электрическую проводимость почти на 10 %.

2) Теплообмен

Система охлаждения из меди на тепловых трубках в ноутбуке

Другое полезное качество меди — высокая теплопроводность. Это позволяет применять её в различных теплоотводных устройствах, теплообменниках, к числу которых относятся и широко известные радиаторы охлаждения, кондиционирования и отопления, компьютерных кулерах, тепловых трубках.

3) Для производства труб

В связи с высокой механической прочностью, но одновременно пригодностью для механической обработки, медные бесшовные трубы круглого сечения получили широкое применение для транспортировки жидкостей и газов: во внутренних системах водоснабжения, отопления, газоснабжения, системах кондиционирования и холодильных агрегатах. В ряде стран трубы из меди являются основным материалом, применяемым для этих целей: во Франции, Великобритании и Австралии для газоснабжения зданий, в Великобритании, США, Швеции и Гонконге для водоснабжения, в Великобритании и Швеции для отопления.

В России производство водогазопроводных труб из меди нормируется национальным стандартом ГОСТ Р 52318-2005, а применение в этом качестве федеральным Сводом Правил СП 40-108-2004. Кроме того, трубопроводы из меди и сплавов меди широко используются в судостроении и энергетике для транспортировки жидкостей и пара.

медь-анод, катод, лист

ГОСТы и ТУ

Полезная информация

Сибнеотэк, OOO

При классическом производстве отдельные результаты чистоты марок меди могут быть и выше заявленных в стандартах ГОСТ 859-2001 и ASTM B170, но гарантируется лишь то что там указано и для лучшей марки это только «не менее 99,99%»: обеспечить гарантировано 99,99% по этим стандартам тоже не так просто, да и кроме общей чистоты по заявленным примесям необходимо соблюдать ограничения для каждой из них. Есть другие, не массовые технологии, но по этим стандартам крайне сложно достичь гарантированного результата выше 99,995-8% (при корректном подсчете или за один технологический цикл). Поэтому, часто производители для меди 99,995-99,999% и выше устанавливают свои технические условия, описывающие свой список элементов для определения чистоты сильно отличающийся от ГОСТ 859-2001 и ASTM B170, а порой и правила как «высчитывать чистоту» когда пределы обнаруженных примесей считаются равными 0… В некоторых задачах (технологических процессах) допустимо не учитывать некоторые элементы, контролировать не входящие в общепринятые стандарты, которых и так как правило не бывает или существенно меньше…, но эти моменты надо различать, связывать с задачей. Например, в криогенике любая примесь оказывает влияние, в большей или меньшей степени…
Нами проведены НИОКР и создано экспериментальное производство. Мы получили устойчивые гарантируемые результаты и произвели экспериментальный продукт Особо чистая и Сверхчистая бескислородная медь в слитках с высочайшими чистотой (по элементам из ГОСТ 859-2001, ASTM B170) и характеристиками :


		Марки :	Cu, min	Cu+Ag, min	% IACS	RRR=R 293K / R 4. 2	λ 4.2К / λ 293K ~
	— Особо чистая	—	99.999 — 99.9995+%	99.9992 — …%	>103.5%	>1000	15-30
	— Сверхчистая	Стандарт, Экстра	99.9995 — 99.9999+%	99.9996 — … %	104-105%	1500-3000	20-40
	RRR — относительное остаточное сопротивление, отношение сопротивлений при 293К и 4,2К ( R293K/R4. 2K ), во сколько раз падает сопротивление или растет электропроводность при 4,2К по отношениюк значениям при комнатной температуре λ — Теплопроводность, W /m*K


Прогнозные ожидания RRR и λ имеют под собой основания, нижние значения могут быть занижены… Есть исследования не противоречащие прогнозам, а также соображения, проистекающие из нашей Технологии. Прогнозные ожидания вполне обоснованы и вопрос скорей в статисическом интервальном распеределении данного прогноза для текущего продукта. В любом случае, такие результаты могут быть получены. Кратное увеличение характеристики RRR влечет также существенное улучшение и многих других характеристик, например Теплопроводность. Особо чистая медь была получена в процессе исследований технологических параметров и далее пока не планируется к выпуску.

Какова электропроводность меди?

Какова электропроводность меди? — Лэнгли Сплавы

Пожалуйста, введите адрес электронной почты, на который вы хотите, чтобы мы отправили вашу загрузку:

Please select countryAfghanistanAlbaniaAlgeriaAmerican SamoaAndorraAngolaAnguillaAntarcticaAntigua and BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBoliviaBosnia and HerzegowinaBotswanaBouvet IslandBrazilBritish Indian Ocean TerritoryBrunei DarussalamBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCape VerdeCayman IslandsCentral African RepublicChadChileChinaChristmas IslandCocos (Keeling) IslandsColombiaComorosCongoCongo, the Democratic Republic of theCook IslandsCosta RicaCote d’IvoireCroatia (Hrvatska)CubaCyprusCzech RepublicDenmarkDjiboutiDominicaDominican RepublicEast TimorEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFalkland Islands (Malvinas)Faroe IslandsFijiFinlandFranceFrance MetropolitanFrench ГвианаФранцузская ПолинезияФранцузские южные территорииГабонГамбияГрузияГерманияГанаГибралтарГрецияГренландияГренадаГваделупаГуамГватемалаГвинеяГвинея-БисауГайанаГаитиОстрова Херд и Макдональд Holy See (Vatican City State)HondurasHong KongHungaryIcelandIndiaIndonesiaIran (Islamic Republic of)IraqIrelandIsraelItalyJamaicaJapanJordanKazakhstanKenyaKiribatiKorea, Democratic People’s Republic ofKorea, Republic ofKuwaitKyrgyzstanLao, People’s Democratic RepublicLatviaLebanonLesothoLiberiaLibyan Arab JamahiriyaLiechtensteinLithuaniaLuxembourgMacauMacedonia, The Former Yugoslav Republic ofMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMicronesia, Federated States ofMoldova, Republic ofMonacoMongoliaMontserratMoroccoMozambiqueMyanmarNamibiaNauruNepalNetherlandsNetherlands AntillesNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorthern Mariana IslandsNorwayOmanPakistanPalauPanamaPapua New ГвинеяПарагвайПеруФилиппиныПиткэрнПольшаПортугалияПуэрто-РикоКатарРеюньонРумынияРоссийская ФедерацияРуандаСент-Китс и НевисСент-ЛюсияСент-Винсент и ГренадиныСамоаСан-МариноСан-Томе и ПринсипиСаудовская АравияСенегалСейшелл esСьерра-ЛеонеСингапурСловакия (Словацкая Республика)СловенияСоломоновы островаСомалиЮжная АфрикаЮжная Джорджия и Южные Сандвичевы островаИспанияШри-ЛанкаSt.

ЕленаСв. Pierre and MiquelonSudanSurinameSvalbard and Jan Mayen IslandsSwazilandSwedenSwitzerlandSyrian Arab RepublicTaiwan, Province of ChinaTajikistanTanzania, United Republic ofThailandTogoTokelauTongaTrinidad and TobagoTunisiaTurkeyTurkmenistanTurks and Caicos IslandsTuvaluUgandaUkraineUnited Arab EmiratesUnited KingdomUnited StatesUnited States Minor Outlying IslandsUruguayUzbekistanVanuatuVenezuelaVietnamVirgin Islands (British)Virgin Islands (U.S.)Wallis and Futuna IslandsWestern SaharaYemenYugoslaviaZambiaZimbabwe

Медные сплавы

Медь является отличным электрическим проводником, уступающим только серебру, что объясняет, почему он уже много лет используется в бытовой электропроводке. Следующими по электропроводности металлами являются золото и алюминий, при этом золото используется в цепях и разъемах, а алюминий используется в промышленной проводке из-за его значительно более низкой стоимости.

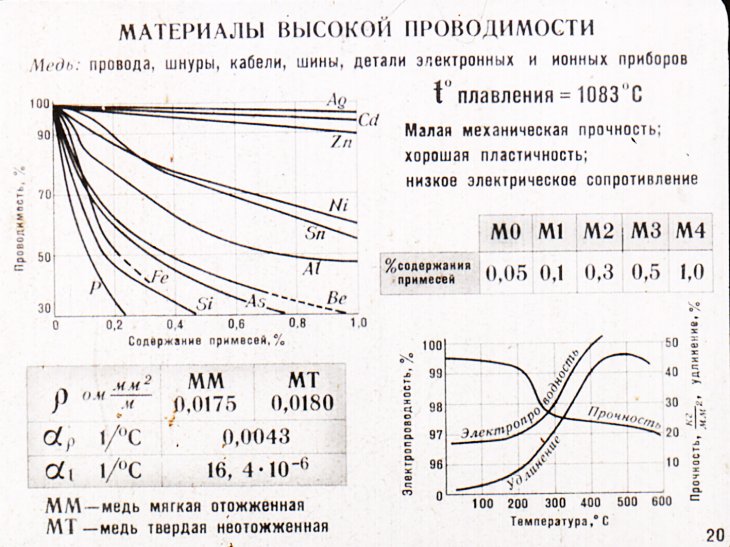

Присутствие любых примесей или преднамеренных легирующих добавок значительно снижает электропроводность по сравнению с чистым металлом. Hiduron 130 (DTS 900/4805, 2.1504) имеет электрическую проводимость 1,71 (мОм/мм2), что составляет около 10% проводимости чистой меди.

Среди недрагоценных металлов медь имеет самую высокую проводимость, что означает, что она может проводить больший электрический ток, чем другие недрагоценные металлы.

При добавлении олова, магния, хрома, железа или циркония для изготовления сплавов с медью прочность металла увеличивается, но его проводимость падает.

Производство медных сплавов с высокой электропроводностью требует изготовления сплавов, устойчивых к перегреву, когда они пропускают электрический ток, что имеет решающее значение для передачи энергии, поскольку более высокая температура влияет на сопротивление.

Если у вас есть дополнительные вопросы об электропроводности меди, пожалуйста, свяжитесь с Langley Alloys сегодня. Наша команда готова ответить на любые вопросы, которые могут у вас возникнуть относительно технических характеристик и приложений.

Доступна доставка по всему миру

Мы можем предложить варианты доставки воздушным, морским и автомобильным транспортом с выбором упаковки для доставки клиентам по всему миру.

Управление запасами

Позвольте нам управлять вашими общими потребностями в материалах с договоренностями о доставке и доставке.

Доступно до 40 размеров для каждого сплава

Больше размеров означает меньшую механическую обработку и более экономичную цепочку поставок.

Факторы, влияющие на электропроводность меди: влияние примесей

. Одним из свойств меди, которое во многом обеспечило ей ее нынешнее выдающееся место среди полезных металлов, является ее электропроводность — свойство, ставшее теперь главным критерием ценности товарного продукта. Во исполнение этого типично американского принципа, что «лучшее не бывает слишком хорошим», обычно требуется металл с самой высокой электропроводностью, даже когда такая исключительная чистота не дает никаких преимуществ; например, при изготовлении латуни и других сплавов. Средний литейщик из латуни нервничает, если его медь не настолько чиста, что ее проводимость равна 99 или 100 процентов, в то время как характер используемого цинка обычно упускается из виду при беспокойстве.

Электролитическое рафинирование позволяет производить медь очень высокой степени чистоты, при этом содержание металлических примесей составляет в среднем лишь несколько тысячных долей процента; кислород, обычно присутствующий в форме закиси меди, доводя общее количество примерно до одной десятой процента. Однако опубликованные данные о взаимосвязи между химической чистотой и электропроводностью очень скудны, почти все работы, которые были выполнены, касались сплавов, содержащих значительные количества посторонних элементов. В этой статье я собрал воедино результаты экспериментов, длившихся несколько лет, которые проводились с идеей определения количества различных элементов, снижающих электропроводность на 3 или 4 %. меди, а не сплавов.

Существует множество мер предосторожности, необходимых для сохранения одинаковых условий в различных экспериментах, поскольку расплавленная медь химически очень чувствительна к окружающей среде, а количество многих веществ, необходимых для снижения ее проводимости на несколько процентов, чрезвычайно незначительно. Процедура, принятая после длительных экспериментов, была следующей:

Используемая медь была в форме отожженной проволоки № 12 B. & S., спрессованной вместе и помещенной в круглый тигель Баттерси, размер H, 500 г. составляющая заряд. Примесь добавляли одним из трех способов, в зависимости от ее температуры плавления: 1. Если высокая, то сбрасывалась навеской прямо на дно тигля. 2. Если медная проволока была сравнительно низкой, часть медной проволоки сворачивали в фольгу, а примеси заключали в нее, и все это помещали на дно тигля; и 3. Если содержание очень низкое (например, фосфора), его, как и прежде, заворачивали в фольгу, но подсовывали под поверхность расплавленной меди непосредственно перед заливкой образцов. После того, как проволока была утрамбована в тигле, сверху был помещен слой битого древесного угля толщиной около дюйма, который полностью заполнил тигель. На тигель надевали крышку, которую затем подвергали сильному дутью в газовой печи. Образец заливали 25 мин. после включения дутья, которого как раз хватило, чтобы полностью расплавить шихту, не перегревая ее, и заметно не изменить «шаг» меди. Не было никаких проблем с получением элементов, температура плавления которых намного ниже их температуры плавления при этой температуре, для растворения в расплавленной меди. Отливки производились в нагретой чугунной форме в виде слегка сужающихся цилиндров со средним диаметром 0,5 дюйма и длиной 7 дюймов. Эти отливки были обжаты в горячем состоянии на наковальне до диаметра 3/8 дюйма, а затем вытянуты в холодном состоянии на проволоку № 12 B. & S. Затем, чтобы устранить последствия волочения, провода подвергали электрическому отжигу, заставляя их нести ток в 110 ампер. Электрический метод отжига — очень простой способ точного воспроизведения результатов, при этом температура отжига оказывает заметное влияние на проводимость. Провода были измерены на проводимость, а затем проанализированы на наличие меди и посторонних элементов. Сумма меди плюс примесь была общей проверкой анализа и «смолы».

Таблица I. дает общую сводку данных, элементы расположены в алфавитном порядке. Данные также представлены графически на рис. 1-16. Легирующие элементы были получены в максимально чистом виде, и не предполагается, что на результаты сильно влияют примеси в них. Это были: пробное серебро 1000 пробы; золото в виде гранул из анализов слитков, не содержащих примесей, но незначительное количество серебра; тест-лид; электролитическое железо без углерода; и сера в виде сульфида меди. Остальные элементы были химически чистыми (CP), доступными на рынке.

При рассмотрении результатов естественно сгруппировать элементы по порядку в периодической системе. Это сделано в Таблице II. Столбец, озаглавленный «коэффициент», дает отношение снижения электропроводности к количеству присутствующей примеси. При получении этого соотношения касательные к кривым на рис. от 1 до 16, так что отношения строго верны только в случае бесконечно малого понижения. Видно, что этот фактор имеет общее отношение к периодическому расположению, уменьшаясь с увеличением атомного веса внутри любой группы, хотя очевидной связи между одной группой и другой нет. Этот фактор полезен при анализе меди, которая показывает низкую проводимость, как средство определения вероятной причины неисправности. Данные не дают даже приблизительной константы молекулярного понижения проводимости, т. е.

— это «коэффициент», умноженный на атомный вес — даже в рамках отдельных периодических групп.

Форма кривой состав-проводимость бинарного сплава может быть одной из четырех различных типов.

Когда компоненты взаимно растворимы во всех пропорциях

ций. График состав-проводимость для такого случая дает плавную кривую на всем протяжении.

2. Когда составляющие взаимно нерастворимы в любых пропорциях, и в этом случае кривая проводимости становится прямой линией, так называемый сплав представляет собой не что иное, как механическую смесь.

3. Когда взаимная растворимость ограничена, на каждом конце кривой имеется растворимый ряд, а в середине — эвтектоносный ряд. Поскольку двух веществ, абсолютно нерастворимых друг в друге, вероятно, не существует, случай 2 не может быть жестко применен, такие вещества образуют крайнюю область применения случая 3.

4. Наконец, бывают случаи, когда образуются определенные химические соединения, которые могут давать кривую с растворимым рядом на одном конце и полностью эвтектическим рядом на другом.

Результаты, приведенные в этой статье, относятся исключительно к первой очень короткой части кривой проводимости, и поэтому следует ожидать, что в каждом случае будет проявляться некоторая кривизна. Однако некоторые из используемых элементов настолько почти нерастворимы в меди, что кривая мало отличается от прямой линии, соединяющей проводимости двух чистых веществ в смеси.

Полезные сплавы меди включают смеси с цинком, оловом, алюминием, кремнием и фосфором. Цинк и олово добавляются в относительно больших количествах для образования латуни и бронзы. Алюминий, кремний и фосфор добавляются в сравнительно небольших количествах, и их способность раскислять медь, подвергшуюся ненужному воздействию воздуха при плавке, вероятно, проявляется гораздо чаще при изготовлении отливок, чем это может себе представить литейщик. При надлежащих условиях вполне возможно изготавливать медные отливки идеальной прочности и проводимости без использования флюсов. Но, взглянув на таблицу множителей, видно, что с электрической точки зрения нельзя было подобрать худших элементов, чем упомянутые выше. С другой стороны, элементы, мало влияющие на электропроводность, — свинец, висмут и теллур — делают металл чрезвычайно хрупким. Этот эффект, по-видимому, связан с растворимостью последних элементов, которые практически нерастворимы в меди. Тогда мы имеем механическую смесь, в которой проводимость изменяется только в соответствии с пропорциями смеси, в то время как механические свойства самого постороннего элемента выдвигаются на первый план.

С другими классами веществ дело обстоит совсем по-другому, сплав представляет собой медь, внедренную в матрицу из сплава меди и примеси. Электропроводность этой матрицы, как правило, низка, и ее количество несоизмеримо с количеством добавленной примеси, и отсюда резкое снижение электропроводности в целом.
