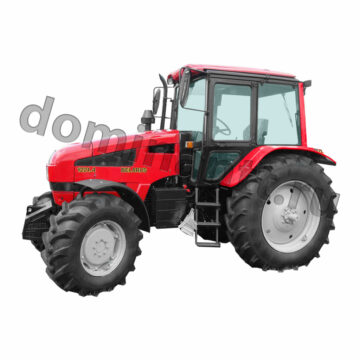

Трактор МТЗ-1221 — особенности, устройство, характеристики

Трактор МТЗ-1221 относится классу универсально-пропашных полифункциональных агрегатов. Тяговый класс – 2. Используются практически во всех сферах производства и хозяйства – от коммунального городского до сельского и фермерского. Также очень популярен для выполнения тяжелых работ при лесозаготовке и в области строительства. МТЗ-1221 в сфере коммунального хозяйства по популярности может превзойти разве что трактор МТЗ-320.

В комплекте с различным навесным оборудованием способен выполнять фактически весь известный спектр работ. С помощью этого трактора можно возделывать почву, совершать посевные работы, химическую и механическую обработку, полив насаждений, сбор урожая, погрузку и транспортировку.

Конструкция и технические характеристики позволяют работать агрегату в сложных климатических условиях и с любыми типами грунта. Кроме того, трактор МТЗ-1221 надежен, прост в конструкции, эксплуатации и ремонте, вынослив и неприхотлив. Именно за эти качества он и обрел свою популярность и доверие пользователей.

Трактор МТЗ-1221 выпускается уже почти 40 лет на Минском тракторном заводе. Масштабы производства были увеличены за счет универсальности и популярности агрегата, в связи с этим площадки для сборки агрегатов были открыты еще в нескольких других городах, кроме Минска. Помимо стандартной версии МТЗ-1221 было разработано еще две модификации трактора: МТЗ-1221Л (разработан конкретно для лесозаготовки, классифицируется как трелевочный трактор) и МТЗ-1221В.2.

Трактор МТЗ-1221: технические характеристики

Главные характеристики трактора «Беларус» 1221 выглядят так:

мощность мотора – 130 л. с.;
диаметр цилиндра – 11 см;
использование горючего – 226 г*кВт/час;
вместительность бака для горючего – 160 л;
максимальная скорость передвижения (вперед/назад) – 34/16 км/час;
грузоподъемность – 4500 кгс;
ширина колеи (для переднего/заднего моста) – 2265/1900;
пределы разворота – 5,3 м;
габариты – 4950*2850*2250;
давление на поверхность – 200 кг/кв. см.;
эксплуатационный вес – 5300 кг.

Устройство трактора «Беларус» МТЗ-1221

Трактор МТЗ-1221 оснащен 6-цилиндровым четырехтактным двигателем с турбонаддувом. Очень экономно расходует горючее и масло, безопасный и экологичный.

Трансмиссия агрегата представлена инновационным мокрым или сухим 3-дисковыми тормозами, усиленными задним мостом с дифференциалом, усиленной 2-дисковой муфтой сцепления и валом отбора мощности с 2 скоростями. Коробка передач механическая, 6-ступенчатая, количество скоростей – 16 передних, 8 задних.

Ведущий мост передний, имеет усиленную балку и широкие колеса. Это повышает коэффициент полезного действия агрегата посредством использования широкого спектра навесного оборудования.

Гидравлика, зависимо от модификации, представлена 2 вариантами – с встроенным в гидроподъемник вертикальными цилиндрами и с горизонтальным автономным цилиндром. Задний вал отбора мощности синхронный, с независимым приводом.

Кабина трактора МТЗ-1221 удобная, современная и безопасная, изолированная от внешних влияний, на основе жесткого каркаса. В качестве аварийного выхода используется люк крыши. Кабина имеет широкий обзор, удобное рабочее место с эргономичным расположением рычагов управления, есть вентиляция и обогрев, зеркала заднего вида.

Предлагаем Вам также ознакомиться с видео, на котором продемонстрировано трактор МТЗ-1221 в работе:

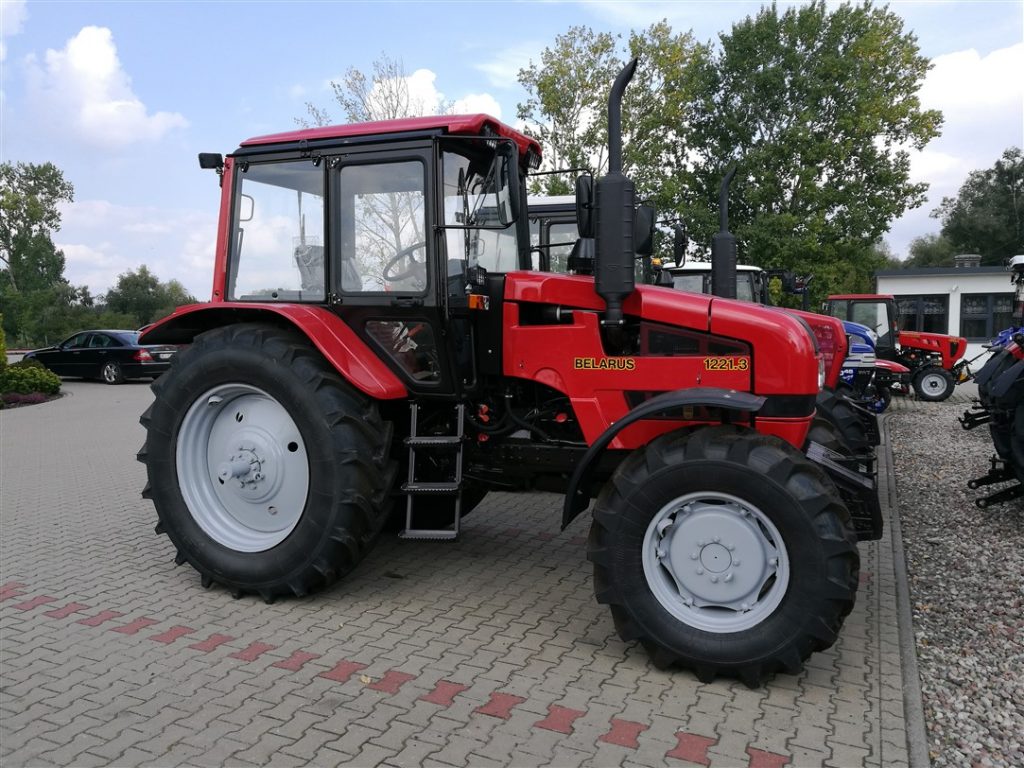

Трактор МТЗ-1221- устройство и характеристики

Трактор МТЗ-1221 «Беларус» создан специально для выполнения широкого спектра сельскохозяйственных работ и способный удовлетворить любые потребности фермера в нелегком труде. Тяговый класс трактора — 2,0, что позволяет использовать его как для подготовки почвы в предпосевной компании, так и для выполнения транспортных и коммунальных работ. Универсальность МТЗ-1221 заключается в классической компоновке для данного класса тракторов. Трактор возможно использовать при обработке различных типов почв в самых суровых климатических условиях.

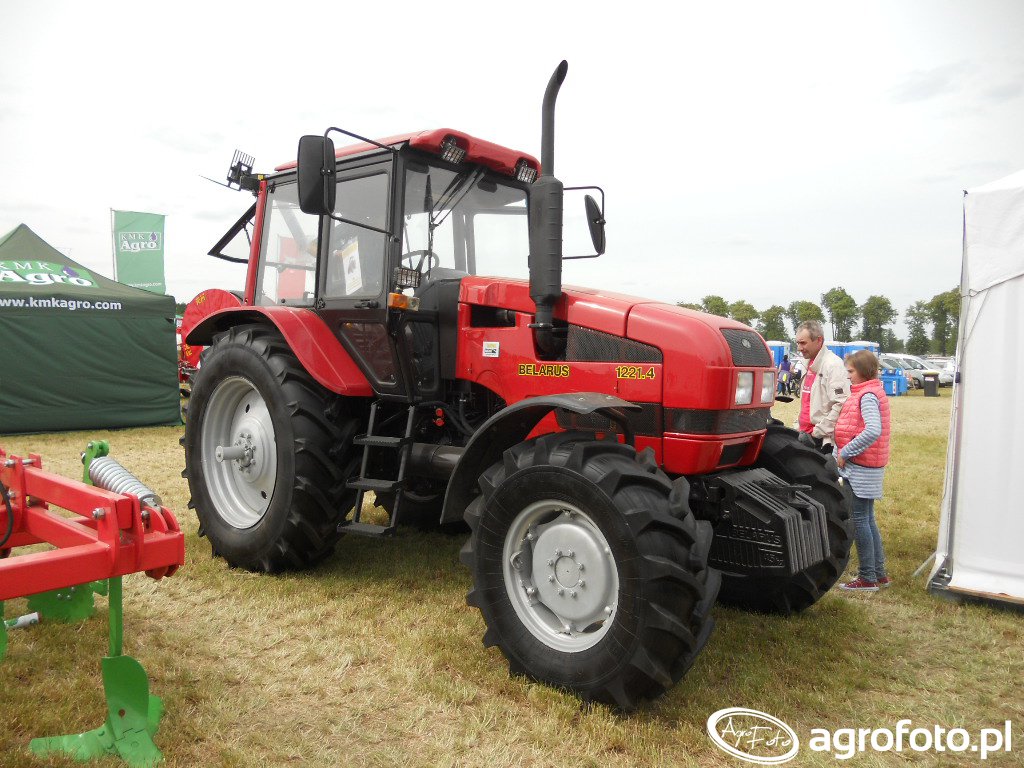

Трактор МТЗ-1221

Благодаря широкому спектру дополнительного оборудования, приспособлений и тягово-сцепных устройств, МТЗ-1221 можно агрегатировать с современным оборудованием и сельскохозяйственными машинами. Трактор унаследовал от своих предшественников традиционную простоту конструкции, высокую производительность и надежность.

Двигатель трактора МТЗ-1221

В качестве силового агрегата, на тракторе используется дизельный двигатель Д-260.2С мощностью 130 л.с. (96 кВт) оснащенный турбонаддувом. Современный рядный шестицилиндровый двигатель отвечает всем требованиям по безопасности и экологичности, а также отличается весьма скромными расходами масла и дизельного топлива. Двигатель МТЗ-1221 может использовать как импортное, так и отечественное ГСМ и вполне может составить зарубежным аналогам данного класса.

Кабина

На трактор МТЗ-1221 устанавливается современная комфортная кабина. Каркас кабины составляют гнутые фасонные профили для обеспечения безопасности тракториста. Для защиты от прямых солнечных лучей во время работы применяются тонированные сферические стекла. Внутри кабины размещаются основные органы управления трактором. Интерьер кабины сельскохозяйственного трактора отличается простеньким вкусом с использованием ковров и обивок. В крыше кабины МТЗ-1221 размещен аварийный люк и система вентиляции. Для большего комфорта кабина имеет шумоизоляцию с применением звукопоглащающей обивки и мастики. Снаружи кабины монтируются зеркала заднего вида, солнцезащитный козырек и приборы световой сигнализации. Кабина соответствует стандартам безопасности ROPS и ОЕСД. На переднем и заднем стекле предусмотрены стеклоочистители с электроприводом.

Гидросистема МТЗ-1221

Для того, чтобы трактор мог управлять различным прицепным и навесным оборудованием, на нем присутствует гидросистема, управляющая прицепным, навесным и полунавесным сельскохозяйственным оборудованием. На трактор возможно установить два типа раздельно-агрегатной гидросистемы:

— со встроенными в гидроподъемник двумя вертикальными гидроцилиндрами;
— с автономно расположенным горизонтально гидроцилиндром.

Гидросистема трактора проста и легка в обслуживании. Масляный бак имеет достаточно большую емкость для работы с гидрофицированным оборудованием, требующее большой объем масла для привода в действие рабочих органов. В гидравлику МТЗ-1221 можно заливать как отечественное, так и импортное масло.

Технические характеристики МТЗ-1221


Модель двигателя	260.2С
Мощность, кВт (л.с.)	96 (130)
Номинальная частота вращения, об/мин	2100
Номинальная частота вращения, об/мин	2100
Число цилиндров	6
Диаметр цилиндра/ход поршня, мм	110/125
Рабочий объем, л	7,12
Максимальный крутящий момент при 1400 об/мин, Н. м (кгс.м)	500 (51)
Удельный расход топлива МТЗ-1221 при номинальной мощности, г/кВт. ч. (г/л.с.ч.)	226 (166)
Коэффициент запаса крутящего момента, %	20
Емкость топливного бака, л	160
Задний ВОМ: независимый, двухскоростной с гидромеханической системой управления.
Блокировка дифференциала: фрикционная, автоматическая с гидроприводом; имеет 3 режима работы:	— Выключено — Автоматическое включение и выключение — Включено принудительно
Муфта сцепления	сухая, двухдисковая, постоянно-замкнутая
Коробка передач	механическая, синхронизированная, ступенчатая, 6-ти диапазонная (4/2)
Переключение передач	синхронизированными муфтами
Число передач: вперед/назад	16/8 (24×12)
Скорости движения, км/ч: вперед	2,1—33,8
Скорости движения, км/ч: назад	4,0—15,8
Задний ВОМ:	независимый двухскоростной с гидромеханической системой управления
независимый I, об/мин	557
независимый II, об/мин	1000
синхронный, об/м пути	4,36
Грузоподъемность на оси шарниров нижних тяг, кгс	4500
Максимальное давление, кгс/см?	200
Производительность насоса, л/мин	55
Емкость гидросистемы, л	21
Колесная база, мм	2760
Общая длина, мм	4950
Ширина, мм	2250
Высота по кабине, мм	2850
Колея, мм по передним колесам	1545—2265
Колея, мм по задним колесам	1500—1900
Дорожный просвет, мм под передним мостом	620
Дорожный просвет, мм под задним мостом	465
Наименьший радиус поворота, м	5,3
Эксплуатационная масса, кг	5300
Размеры шин передних колес	14,9R24
Размеры шин задних колес	18,4R38

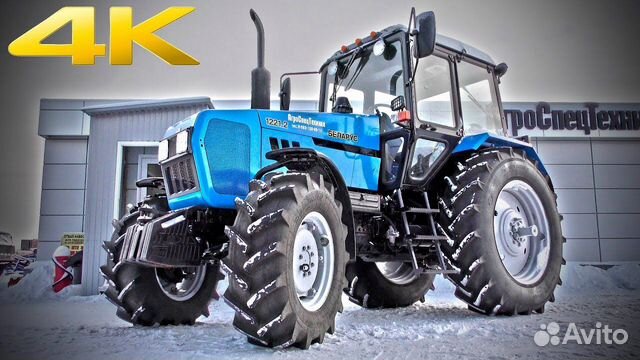

Трактор МТЗ-1221: технические характеристики

Универсальный трактор МТЗ-1221, технические характеристики которого позволяют выполнять широкий перечень сельскохозяйственных и строительных работ, производится в Беларуси и до сих пор известен как «Беларус-1221». Модель сочетается с различными доп. устройства, широко используемые в дорожном, промышленном, лесном и сельскохозяйственном хозяйстве.Автомобиль предназначен для эксплуатации в различных климатических условиях

Особенности эксплуатации и обслуживания

Модель разработана в Беларуси на Минском заводе.Компания открыла производственные мощности в некоторых городах России: Смоленске, Елабуге и Саранске.

Автомобиль МТЗ-1221, технические характеристики которого позволяют использовать его в различных отраслях народного хозяйства, выпускается в двух основных исполнениях:

Вариант 1221Л – разработан для нужд лесной промышленности. Модернизированные вспомогательные устройства позволяют осуществлять сбор хлыстов, производить посадку деревьев, а также обеспечивать погрузку, транспортировку и трелевку лесоматериалов с последующим формированием штабелей.

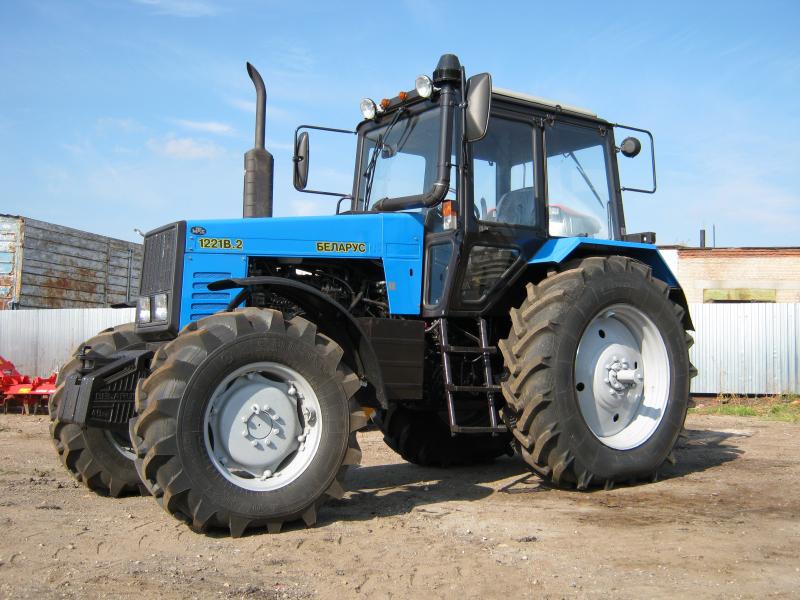

Образец МТЗ 1221В.2 является более поздней модификацией, поставки которой в Россию велись с 2011 года. От классической модели трактора отличается наличием реверсивного управления.

Обзор основных показателей

Отечественный трактор МТЗ-1221, технические характеристики которого являются одними из лучших в своей категории, широко используется на просторах бывшего соцлагеря.

Силовой агрегат – 2602С.
Мощность агрегата в лошадиных силах – 130.
Стандартный показатель скорости – 2100 оборотов в минуту.
Количество цилиндров – шесть штук.
Размер хода цилиндра/поршня (см) – 11/12,5.
Объем силовой установки – 7,12 л.
Емкость топливного бака (л) – 160.
Сцепление – сухое, двухдисковое вариант постоянно замкнутого типа.
КПП – МКПП с синхронизатором (4/2).
Скоростной указатель (км/ч) – 35.
Задний валовой блок выбора мощности – независимого типа, двухскоростной с гидромеханическим регулятором.

А Агрегат универсальный МТЗ-1221, технические характеристики

Прочие показатели учитываемых тракторов:

Объем гидросистемы (л) – 21.
Колесная база (мм) – 2 760.
Высота – 2 850 мм.
Ширина — 2 250 мм.
Длина (мм) – 4 950.
Колесная база (мм) – 1500/2260.
Дорожный просвет (см) – 62.
Минимальный радиус поворота (мм) – 5300.
Эксплуатационная масса (т) – 5,3.
Шины – 14,9R24.

Стоит отметить, что техника адаптирована для взаимодействия с различным навесным и прицепным оборудованием.

Устройство

Колесный трактор МТЗ-1221 («Беларус» 1221), оснащенный дизельным шестицилиндровым двигателем с турбиной, имеет низкие показатели по расходу топлива. Более ранние модели обновленный автомобиль получил модифицированную трансмиссию, в которой усилено сцепление и жесткий картер с парой дисков.

Сборка автомобиля МТЗ-1221, характеристики которого будут рассмотрены в дальнейшем, оснащена механической коробкой передач с двумя диапазонами назад и четырьмя скоростями для движения вперед. Также имеется синхронизатор, который участвует в переключении скоростей, включении ВОМ и главного переднего привода.

Конструкция балки переднего моста или планетарных редукторов портального типа. Рама этого узла имеет повышенную прочность и предназначена для крепления различного навесного оборудования. Трактор МТЗ-1221, технические характеристики и устройство модели которого предназначены для эксплуатации в различных регионах, оборудован задним мостом с коническим дифференциалом и планетарным колесом. Постоянный привод оснащен гидромеханическим регулятором.

Кабина

Сиденье водителя изготовлено из металлического каркаса и усилено элементами безопасности. От солнечных лучей защищает тонированное стекло и специальная панель. Внутренняя отделка направлена на улучшение теплоизоляционных свойств, имеется задняя дверь, которая расположена на крыше кабины.

МТЗ-1221, техника, технические характеристики которой были упомянуты в обзоре, оснащена двумя рабочими органами с рычагами и переключателями. Главный пост расположен справа от трактора, а вспомогательный узел расположен в верхнем щите внутри кабины. С помощью рычагов и переключателей регулируют подачу топлива, работу осветительных элементов и аксессуаров. Электротехническое обслуживание дает вам встроенный генератор на 1 кВт.

Мотор и гидравлика

Минский трактор МТЗ-1221, технические характеристики которого позволяют ему уверенно конкурировать с зарубежными аналогами, оснащен силовым агрегатом дизельным с турбокомпрессором. Четырехтактный двигатель имеет шесть цилиндров, расположенных в ряд. Объем мотора составляет 7,12 литра, мощность – 130 лошадиных сил. На более современные версии устанавливались моторы Д-2602С и Д-260 2С2. От базовой модели они мощные — 132 и 136 лошадиных сил соответственно.

Гидравлический блок с отчетным блоком в техническом всемирно известном бренде Bosch. Для крепления светильников предусмотреть три отдельных выхода типа. В зависимости от модификации трактор может комплектоваться гидроузлом двух разновидностей:

Горизонтальный автономный гидроцилиндр;
Пара вертикальных цилиндров.

За функциональность гидравлики отвечает встроенный насос. Также имеется узел контроля температуры и фильтрации рабочей жидкости. В систему можно заливать как отечественное, так и импортное масло.

Плюсы и минусы

Белорусские тракторы МТЗ-1221, технические характеристики, описание и некоторые особенности которых рассмотрены выше, имеет ряд объективных достоинств и определенные недостатки. К преимуществам установки можно отнести следующее:

Простота эксплуатации, обслуживания и ремонта.
Простота и надежность.
Обеспечивает холодный пуск, позволяя запустить двигатель в мороз.
Наличие запчастей.
Приемлемая цена.

К недостаткам можно отнести возможность перегрева двигателя. При работе в жару на максимальной мощности он может просто закипеть. Кроме того, при экономном расходе топлива запасного бака хватает ненадолго.

Заключение

По своим техническим данным «Беларус» имеет приемлемую цену. Агрегат универсален, может использоваться в различных промышленных и коммерческих сферах, приспособлен для установки различных типов прицепов и навесного оборудования. Среди отечественных моделей автомобиль является одним из лидеров в своем классе и может составить конкуренцию многим зарубежным аналогам.
