По вопросам покупки данной техники (ЗИЛ 540100 тягач седельный Бычок 4х2), условиях кредита и лизинга, сервисного и гарантийного обслуживания просьба обращаться к дилерам завода или в официальные представительства. Поставка ЗИЛ 540100 тягач седельный Бычок 4х2 может осуществляться как напрямую с завода-изготовителя, так и с площадок в Москве и других регионах РФ.

Седельный тягач ЗИЛ Бычок с колесной формулой 4×2 предназначен для перевозки различных грузов в составе автопоезда по всем видам дорог.

Габаритные размеры бортового ЗИЛ 540100 Бычок

Для просмотра схемы в увеличенном размере, перейдите по этой ссылке.

Технические характеристики бортового ЗИЛ-540100 (Бычок)

Колесная формула 4х2
Масса снаряженного седельного тягача, кг 3425
Распределение нагрузки на дорогу от снаряженной массы через шины, Н (кгс) передних колес
20750 (2075)
заднего моста 13500 (1350)
Нагрузка на седельносцепное устройство, кгс 3000
Допустимая полная масса седельного тягача, кг 6650
Допустимые нагрузки на дорогу от полной массы через шины, Н (кгс) передних колес 23500 (2350)
заднего моста 49000 (4900)
Полная масса буксируемого полуприцепа, кг 6850
Полная масса автопоезда, кг 10500
Радиус поворота, м 6,5
Максимальная скорость автопоезда, км/ч 90
Контрольный расход топлива автопоезда при V=60 км/ч,л/100 км 16
Вместимость топливного бака, л 125

Двигатель седельного тягача ЗИЛ 540100

Модель двигателя ММЗ Д-245.9 Е2
Тип двигателя дизельный с турбонаддувом и промежуточным охлаждением воздуха
Число и расположение цилиндров P4
Рабочий объем, л 4,75
Степень сжатия 17
Мощность, л.с. (кВт) 136 (100)при 2400 мин.-1
Крутящий момент, кгс·м (Н·м) 47 (460)при 1500 мин.-1

Стандартное оборудование ЗИЛ-540100

Сцепление

  • Однодисковое.
  • Диаметр ведомого диска 340 мм.
  • Привод гидравлический с пневмоусилителем.

Коробка передач

  • Пятиступенчатая.
  • Передаточные числа коробки передач:
    • первой — 6,45
    • второй — 3,56
    • третьей — 1,98
    • четвертой — 1,28
    • пятой — 1,00
    • заднего хода — 6,15
  • Синхронизаторы на II, III, IV, V передачах.
  • Управление коробкой передач — качающимся рычагом.
  • Допускается отбор мощности от правого люка до 22 кВт.

Ведущий мост

  • Одноступенчатый гипоидный с блокировкой.
  • Передаточное число — 3,273.
  • Дифференциал шестеренчатый, конический.

Карданная передача

  • Два карданных вала с тремя шарнирами, промежуточной опорой и шлицевым соединением.
  • Шарниры на игольчатых подшипниках.

Колеса и шины ЗИЛ 540100

  • Колеса с однокомпонентным ободом 6,5Jх16Н2.
  • Шины бескамерные, 225/75R16C.

Рулевое управление ЗИЛ 540100

  • Рулевой механизм с гидравлическим усилителем.
  • Рабочая пара — винт с гайкой на циркулирующих шариках и рейка с зубчатым сектором.
  • Насос гидроусилителя НШ-14, поставляемый с дизелем Д-245.9 ММЗ.
  • Колонка рулевого управления с запорным противоугонным устройством.

Тормозная система ЗИЛ 540100

  • Тормозные механизмы:
    • передние — дисковые;
    • задние — барабанные.
  • Тормозной привод гидравлический, двухконтурный с пневмоусилителем.
  • Стояночный тормоз на колодки задних колес с механическим приводом.

Система электрооборудования ЗИЛ 540100

  • Однопроводная, с номинальным напряжением 12 В, в режиме пуска двигателя — 24 В.
  • Стартер напряжением 24 В, с электромагнитным тяговым реле и дистанционным управлением.
  • Две аккумуляторные батареи напряжением 12 В.
  • Генератор переменного тока со встроенным выпрямителем.
  • Регулятор напряжения полупроводниковый, бесконтактный.

Кабина седельного тягача ЗИЛ 540100

  • Трехместная, двухдверная.
  • Оперение с коротким капотом, открывающимся назад.
  • Сиденье водителя отдельное, имеет механизм подрессоривания с регулируемой жесткостью, а также регулировку положения в продольном направлении с регулировкой наклона спинки и подушки.
  • Пассажирское сиденье двухместное нерегулируемое.
  • Стеклоочиститель трехщеточный с электрическим приводом.
  • Омыватель ветрового стекла — насос с электроприводом.
  • Отопитель соединен с системой охлаждения двигателя.

Седельно-сцепное устройство тягача ЗИЛ 540100

  • Шкворневое, тип 50.

Дополнительное оборудование ЗИЛ 540100

  • Предпусковой подогреватель
  • Стабилизатор задней подвески
  • Утеплительный чехол

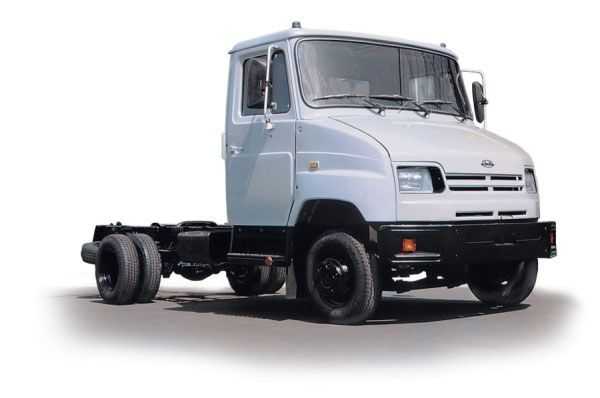

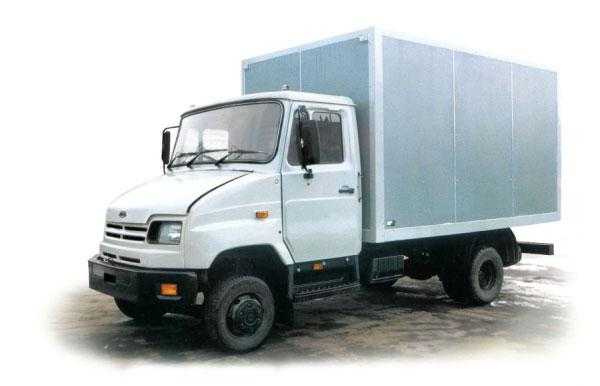

Фотографии ЗИЛ 540100 тягач седельный Бычок 4х2

Смотрите также

Категории

www.specautopartner.ru

Зил 5301 (бычок): ТТХ, габариты и грузоподъемность


Надежность, доступность и простота ремонта ЗИЛ-5301 сделали эти грузовики по-настоящему народными автомашинами. Сейчас их выпуск не ведется, но автомобили до сих пор пользуются спросом. В числе владельцев ЗИЛов – крупные компании-грузоперевозчики и частные лица.

Исторические сведения о ЗИЛ-5301

Серийное производство автомашин ЗИЛ-5301 было начато в 1995 году на автозаводе имени Лихачева по немецким разработкам от Daimler-Benz AG. Их подстроили под отечественные реалии. За несколько лет автомобиль стал популярным, получил в народе ласковое прозвище «Бычок» и обзавелся десятками модификаций. Их выпуск прекратился в 2014 году, но по дорогам бегает еще немало таких грузовиков малого тоннажа.

Тактико-технические параметры автомобиля

Этот малотоннажный грузовик — компактный и маневренный. Если говорить о технических характеристиках ЗИЛа, то они следующие:

ПоказателиГабаритные размеры автомобиля (в мм)
ВысотаОбщая2365
Грузовой платформы450
ДлинаОбщая6175
Грузовой платформы3750




Ширина

Общая2319
Передней колеи1832
Задней колеи1690
Грузовой платформы2250
Рамы845
Полки лонжерона70
Колесная база3650
Клиренс180–7800
Толщина металла лонжерона5

Дополнительные параметры: колеса – 6,5Jх16Н2, шины – 225/75R16С.

Габаритные параметры ЗИЛа-5301

Важны и показатели массы автомобиля. К ним относят:

Измеряемый объектВес (в кг)
Снаряженная машина
3695
Максимум грузоподъемности3450
Колесо42
Рама и тент740
КПП85
Моторный узел620
Мостыпередний2300
задний2190
Мосты при полной загрузкепередний2350
задний4900

Максимальная масса автомобиля при полной загрузке – 6950 кг.

Здесь приведены габариты исходной модификации – ЗИЛ-5301АО, в других вариантах исполнения были внесены изменения. Например, ЗИЛ-5301ДО длиннее базовой модели, а ЗИЛ-5301БО оснащен особой системой установки спецоборудования – комплектацией кузовами различного назначения.

Конструктивные особенности двигателя и других узлов машины

Первые серийные автомобили шли с двигателем ММЗ Д-245.12С, но уже спустя два года на ЗИЛ «Бычок» стали ставить улучшенные турбодизельные системы ММЗ Д-245.9 с турбонаддувом, регулировкой давления воздуха и интеркулером, соответствовавшие нормам «Евро-2». Еще через семь лет двигатели улучшили до соответствия нормативам «Евро-3». Топливо в среднем расходуется по 12 л за 100 км.

Параметры турбодизельной системы ЗИЛа:

  • объем – 4,75 л;
  • мощность – 136 лошадиных сил;
  • четыре цилиндра диаметром 110 мм;
  • поршневой ход – 125 мм.

Фото усовершенствованого двигателя ММЗ Д-245.12С ЗИЛа-5301

Что касается трансмиссии, то автомобиль снабжен механической коробкой передач с пятью ступенями, основной тип – гипоидный. На каждой, кроме первой и третьей, действует синхронизатор. Сцепление работает в масляной ванне, многодисковое. В устройство карданной передачи ЗИЛа входят промежуточная опора, три шарнира, скользящее шлицевое соединение.

Рама

В качестве прообраза автомобиля применялась модель грузовика от автоконцерна Mercedes Benz – Vario. От нее перешло по наследству устройство рамы лестничного типа с лонжеронами сечения «швеллер».

Удлинение рамы автомобиля ЗИЛ-5301

Подвеска

Передняя подвеска – на двух рессорах в форме полуэллипса, со скользящими задними концами и парой амортизирующих механизмов. Задняя подвеска – на четырех рессорах аналогичной формы, две из которых являются главными.

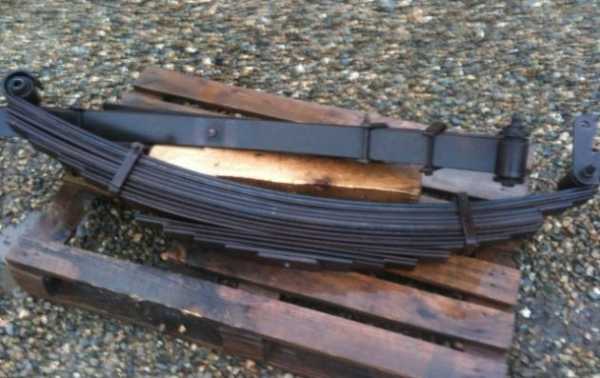

Рессоры на ЗИЛ 5301 (Бычек)

Система торможения

Модернизация тормозной системы ЗИЛа-5301

Управлять ЗИЛом «Бычок» в городе не всегда комфортно, поскольку, несмотря на сравнительно компактные габариты грузовика, поворотный радиус составляет 780 см. Тормозная система имеет два контура, каждый из которых независим. Один направлен на то, чтобы тормозить переднее правое и заднее левое, другой – на переднее левое и заднее правое колесо. Это позволяет максимально обезопасить вождение. Если один из контуров выйдет из строя, возможна экстренная остановка.

Передние тормоза у автомобиля ЗИЛ-5301 – дискового вида, задние – барабанного. Тормозная система гидравлическая, с пневмоусилителем. Рычаг стояночного тормоза имеет механическое соединение с задними механизмами. Самые последние варианты оборудованы системой автоблокировки.

Система заправки

ЗИЛ-5301 оснащен объемными заправочными емкостями, в числе которых:

Механическая коробка переключения передач (МКПП) в автомобиле ЗИЛ-5301

  • Бак тормозной жидкости – 1 л.
  • Гидропривод – 0,4 л.
  • МКПП – 5,1 л.
  • Задний мост – 3,3 л.
  • Охладительная система – 16 л.
  • Система гидроусилителя – 3,2 л.
  • Топливный бак – 125 л.
  • Амортизатор – 0,45 л.
  • Двигатель и радиатор (суммарное количество) – 11,5 л.
  • Бачок омывателя – 2,2 л.

Топливо ЗИЛа — дизельное, а для заполнения других заправочных емкостей применяется масло, тормозная жидкость, иные составы (в зависимости от назначения).

Кабина и ее наполнение

Этот малотоннажный грузовик не может похвалиться изысканной «внешностью» и лоском. Но при этом его кабина вполне комфортабельна. Она хорошо изолирована от холода и шума. В зимний период встроенная печь, соединенная с охладителем мотора, не дает замерзнуть в суровый мороз.

Особенности кабины ЗИЛа-5301:

  • внешняя поверхность – листовой металл;
  • внутренняя поверхность – прочный, стойкий к загрязнениям материал:
  • маленький капот, открывающийся назад;
  • сидение – двухместное, регулируемое, очень мягкое;
  • очиститель из трех щеток и омыватель ветрового стекла, снабженные электрическим приводом;
  • яркие, выразительные фары.

Маневрировать автомобилем ЗИЛ «Бычок» несложно благодаря гидравлическому усилителю объемного двухспицевого руля. Такие конструктивные особенности делают его сравнительно безопасным: даже при столкновении лоб в лоб на высокой скорости возможность складывания рамы невелика. Значительная часть систем и узлов легко ремонтируется прямо в дороге.

Есть варианты кабин ЗИЛов с люком и спальным местом. Для коммунальных нужд была создана модификация с четырьмя дверьми, рассчитанная на шесть пассажиров.

ЗИЛ-5301 – недорогой и простой в эксплуатации грузовик малого тоннажа. Благодаря конструктивным особенностям он довольно безопасен – редко при попадании в дорожно-транспортные происшествия водитель и пассажир сильно травмируются. Все эти качества делают автомобили такого типа популярными и сейчас.

Видео по теме: Модернизация автомобиля ЗИЛ-5301 (бычок)


specnavigator.ru

Железный «Бычок» — ЗИЛ 5301 :: SYL.ru

Нечасто можно встретить малолитражные грузовики. Они не сильно выделяются из потока обычных легковых автомобилей. Но все же без участия маленьких тягачей городская жизнь была бы не такой, как сейчас. Перевозки по городу, вывоз техники, доставка – вот основной фронт работ таких грузовиков. Плотное движение машин стесняет возможности любого транспорта, поэтому малотоннажным перевозчикам приходится нелегко. Маленькая колесная база, шустрость на дороге, маневренность и хорошая грузоподъёмность – вот основные факторы, которые сделают любой грузовик легендой. 5301 ЗИЛ (неофициально – «Бычок» ЗИЛ) уже двадцать лет не покидает свою сложную службу, продолжая радовать не одного автомобилиста.

История пути

Почти двадцать лет назад появился на свет «Бычок» (ЗИЛ 5301). А именно в 1994 году на Московском автомобилестроительном заводе имени Лихачева впервые сошел с конвейера вышеуказанный грузовик. Его появлению способствовало почти полное отсутствие грузовой техники для малых перевозок. В основном из-за такого рода машинного голодания страдал весь малый бизнес. Но после массового выхода техники ситуация стабилизировалась, а «Бычок» ЗИЛ за свои «заслуги пред Родиной» стал национальным кумиром, конечно же, в области грузовиков.

Внешний вид

Внешний дизайн довольно привлекательный, сразу узнаешь, что впереди едет «Бычок». ЗИЛ, в сравнении с заграничными собратьями, не первый красавец, но выглядит вполне приемлемо. Приплюснутые фары смотрят прямо вперед. От этого 5301-й совсем не выглядит старым грузовиком, доставшимся от прадеда. На узкой кабине нет ничего лишнего: зеркала заднего вида, дворники, поворотники. Радиаторная решетка гармонично вписывается в дизайн. Двадцать лет – это не помеха для внешнего вида «Бычка». ЗИЛ 5301 даже сегодня выглядит очень эффектно.

ЗИЛ «Бычок»: характеристики автомобиля

ЗИЛ 5301 предназначен для городских перевозок, не для больших путешествий. Поэтому все его технические базы рассчитаны на маленькие расстояния. Но все же и это не мешает знаменитому «Бычку» быть в первых рядах. Одна силовая установка чего стоит.

Что сказать про двигатель? ЗИЛ «Бычок» наращивал свою тяговую мощь постепенно. От этого 5301-й встречается в различных модификациях (имеется в виду мотор). Сначала на «Бычке» стоял древний дизельный двигатель Д 245 12с. Он был малоэффективен, да и мощности для такого красавца не хватало. В скором времени эту ошибку устранили. На ЗИЛ поставили мотор новой разработки. ММЗ 245 ЕЗ обладает довольно неплохими техническими характеристиками. К тому же он подогнан под общеевропейские стандарты «Евро-3».

Четыре цилиндра расположены рядно. Их общий объём составляет 4700 кубических сантиметров. Максимальная мощность, выжимаемая из двигателя, соответствует 125 лошадиным силам. Это позволяет грузовику разгоняться до шестидесяти километров в час за сорок шесть секунд, несмотря на то, что сам автомобиль тяжеловат для своих размеров. Нагруженный ЗИЛ весит приблизительно семь тонн. Немало для малолитражного «силача». Питается «Бычок» невысококачественным дизелем (не брезгует даже самой дешевой «пищей»). Расход топлива на дорожную сотку при скорости шестьдесят километров в час немного шокирует. 14 литров нужно ЗИЛу, чтобы проехать 100 км. Хорошо, что хоть топливный бак вмещает в себя достаточно жидкости. Полная заправка обойдется водителю в 125 литров. Полный путь без дозаправки составляет 845 километров. Коробка передач пятиступенчатая, сделанная на совесть. Поэтому поломки в трансмиссии встречаются нечасто. Водители расхваливают управление. Машина довольно маневренна. Радиус поворота для грузового автомобиля небольшой – семь метров. Это позволяет «Бычку» хорошо маневрировать в городе. Тяжелое авто должно обладать качественными тормозами, в противном случае могут быть непредсказуемые последствия. ЗИЛ 5301 выделяется своей двухконтурной системой торможения. Это означает, что на грузовике стоят два независимых друг от друга тормоза. Передние колеса оборудованы дисковыми тормозами, задние же – барабанными.

Водительское место

«Бычок» ЗИЛ обладает несколькими типами кабин. Они имеют некие сходства и различия. Классическая кабина выступает в роли основы в последующих модификациях. Итак, классика. Она обладает средними размерами: не большая и не маленькая. Внутри довольно просторно – с удобством там могут располагаться два человека. Сидения мягкие. Также у них есть функция настраивания. То есть каждый может подстроить водительское кресло под свои габариты. Обивочный материал прочный. Его сложно запачкать и порвать. Следующий тип кабины – удлиненный. В ней больше места (рассчитана на четверых). Есть два спальных места. Собственно, это были плюсы, но есть и подводные камни. Такая кабина весит больше. А чем больше вес, тем меньше грузоподъёмность. Удлиненная кабина – не самая большая в своём роде, есть и двойная. Для чего она предназначена, неизвестно. В такой большой коробке могут поместиться семь человек. Каждая кабина имеет рамную конструкцию, поэтому пассажир и водитель находятся в безопасности.

ЗИЛ «Бычок»: цена вопроса

Многие компании пользуются услугами «Бычка» из-за его небольшой стоимости и простоты в эксплуатации. К тому же при поломке можно найти любые запчасти. ЗИЛ «Бычок» стал знаменит во многом благодаря своей дешевизне, заграничные аналоги стоят в несколько раз дороже, отсюда и выгода. Сейчас хороший ЗИЛ можно купить за 2000 долларов.

Вывод

«Бычок» ЗИЛ – это замечательный грузовик. В нем сочетаются маневренность, дешевизна и хорошая грузоподъёмность, поэтому его стихия – город.

www.syl.ru

Технические характеристики

Зил бычок начал выпускаться с 1996 года. Название бычок он получил, благодаря народной молве, ну и некоторой схожести. ЗИЛ «Бычок» является основоположником пятого поколения среднетоннажных грузовиков.

Технические характеристики ЗИЛ 5301

Масса перевозимого груза, кг     3450
Масса снаряженного автомобиля, кг     3350
Распределение нагрузки на дорогу от снаряженной массы через шины, Н (кгс):
передних колес     19000 (1900)
заднего моста     14500 (1450)
Допустимая полная масса автомобиля, кг     6950
Допустимые нагрузки на дорогу от полной массы
через шины, Н (кгс):
передних колес     23500 (2350)*
заднего моста     49000 (4900)
Внутренние размеры платформы, мм     3750х2254х450
Радиус поворота, м     7,8
Максимальная скорость, км/ч     95
* перераспределение максимальных нагрузок на оси должно соответствовать полной массе 6950 кг

Двигатель

Модель     ММЗ Д-245.9 Е3
Тип     дизельный с турбонаддувом и промежуточным охлаждением воздуха
Рабочий объем, л     4,75
Мощность, л.с/кВт     95,7/130
при мин-1     2400

Сцепление
Однодисковое

Коробка передач
Пятиступенчатая

Ведущий мост
Одноступенчатый гипоидный

Карданная передача
Два карданных вала с тремя шарнирами, скользящим шлицевым соединением и промежуточной опорой

Колеса и шины
Колеса дисковые     6,5Jх16Н2,
Шины бескамерные     225/75R16С

Рулевой механизм
Со встроенным гидравлическим усилителем

Тормозные механизмы
Передние     дисковые
Задние     барабанные

Электрооборудование
Однопроводная система с номинальным напряжением 24В.

Кабина
Двухместная, удлиненная, двухдверная с двумя спальными местами

На грузовом автомобиле установлен тракторный дизельный двигатель, который имеет 4 цилиндра и развивает мощность 109 л.с. Двигатель для «Бычка» поставляется Минским моторным заводом. Кабина рассчитана на 3-х человек, включая водителя, и имеет некоторые схожести с кабиной ЗИЛ – 4331. Также на грузовом автомобиле установлен рулевой механизм с гидроусилителем, сцепление и тормозной механизм имеют гидропривод.

Главная передача является гипоидной. На передних колесах установлены дисковые тормоза, на задних- барабанные. Коробка передач механическая, имеет пять ступеней. Колеса в диаметре достигают 16-ти дюймов, на них установлены бескамерные шины. Грузовой автомобиль имеет радиус поворота, который составляет 7 метров. Масса автомобиля составляет примерно 4 тонны. Максимальная скорость, которую может развить грузовой автомобиль, составляет 95 км/ч.

Грузовик может перевозить до 3 тонн груза, при этом максимальная его масса не должна превышать 6950 кг. Передние колеса допустимо нагружать до 2350 кг, задние колеса до 4900 кг. Металлическая платформа, которая оснащена тентом, имеет следующие внутренние размеры: длина – 3.75 м, ширина – 2.215 м, высота – 0.49 м. При скорости 60 км/ч грузовой автомобиль «Бычок» расходует на 100 км. 12 литров дизельного топлива. А до этих 60 км/ч «Бычок» может разогнаться за 30 секунд. Дизельный двигатель имеет марку ММЗ Д-245.12.

Имеется несколько разновидностей «Бычка», к ним можно отнести грузовые автомобили, оснащенные укороченной кабиной, удлиненной или двойной, которая рассчитана на 7 человек. На таком бычке можно устанавливать борта с вместимостью до 3, 2.9 и 2.7 тонн. Также грузовики «Бычок» выпускаются и фургонного типа, могут использоваться, как рефрижераторы или изотермический фургон.

С 1998 года начался выпуск «Бычка», который имеет цельный металлический фургон. В городе можно встретить специализированные грузовые автомобили «Бычок», такие как самосвалы, цистерны, эвакуаторы, пожарные автомобили и даже автобусы. Выпускается и 3-х осный «Бычок», при этом ведущими остаются только задние колеса, существует также и полноприводный «Бычок» с колесной формулой 4х4.

Кузов ЗИЛ 5301

Тип кузова

Грузовик

Количество мест

3

Количество дверей

2

Двигатель ММЗ Д-245 ЗИЛ 5301

Объем двигателя, куб. см

4750

Система питания

Дизельный с турбонаддувом и промежуточным охлаждением воздуха

Диаметр цилиндров

100

Количество цилиндров

4

Ход поршня

95

Степень сжатия

7.1

Мощность л.с.

136

Марка топлива

ДТ

Трансмиссия ЗИЛ 5301

Привод

4х2

Сцепление

Однодисковое

Коробка передач

5-ступенчатая, механическая

Передаточное отношение главной пары

6,32

Подвеска и рулевое управление ЗИЛ 5301

Тип рулевого управления

Винт с шариковой гайкой и поршень-рейка, зацепляющаяся с зубчатым сектором вала сошки

Тип передней подвески

На двух полуэллиптических рессорах с задними скользящими концами, два амортизатора

Тип задней подвески

На двух основных и двух дополнительных полу эллиптических рессорах

Тормозная система ЗИЛ 5301

Тормоза передние

Дисковые

Тормоза задние

Барабанные

Колеса ЗИЛ 5301

Автошины

225/75 R16С

Диски

R16

Электрика ЗИЛ 5301

Аккумулятор

6СТ-110ТР

Свечи

11.721.083

Лампа ближнего и дальнего освещения

ТН 114

Генератор

1652.3701

Стартер74.3708000

Реле-регулятор

206/207.3702

Заправочные емкости (литр.) ЗИЛ 5301

Топливный бак

125 л.

ДТ

Система охлаждения двигателя

16 л.

Тосол А-40

Масло

18 л.

М-6/10В

Масло коробки передач

5 л.

ТСп-15К

Масло в картер заднего моста

3.3 л.

ТСп-14гип

Масло в рулевой механизм

3.2 л.

Масло ТМП-10

Жидкость сцепления

0.4 л.

Тормозная жидкость «Томь», «Нева»
Тормозная жидкость1 л.Тормозная жидкость «Томь», «Нева»
Омыватель (незамерзайка)

2.7 л.

НИИСС-4

5301.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
