Двухконтурный котел. Плюсы и минусы. Как правильно выбрать.
Современный частный дом должен в полной мере обеспечивать комфортное проживание, что обуславливает необходимость монтажа различных инженерных систем, а также горячего водоснабжения и отопления.
Как обеспечить нагрев воды в частном доме?
Любая система отопления базируется на использовании отопительного оборудования ключевым элементом которого является котел. По Сибири в общем и Красноярскому краю в частности, наиболее актуальны твердотопливные котлы, что обусловлено доступностью и относительно меньшей стоимостью твердого топлива по сравнению с другими энергоносителями.
Система горячего водоснабжения может быть создана с использованием различных вариантов конфигурации оборудования и инженерных систем. Необходимо ориентироваться на множество параметров, в том числе:
- доступность энергоносителя;
- общее, суточное потребление горячей воды;
- интенсивность водопотребления;
- наличие площади для установки водонагревательных приборов.
Основных вариантов подогрева воды несколько:
- электрический водонагреватель
- бойлер;
- одноконтурный котел с системой косвенного нагрева.
- двухконтурный твердотопливный котел;
Автономные прибор работает без инсталляции в систему отопления. Это классические накопительные бойлеры, в большинстве случаев электрические прямого нагрева. Главный минус – необходимость выделения определенной площади для установки оборудования. Требуется подключение дополнительных инженерных коммуникаций, заземления, подготовки электрической сети. К этому оборудованию относятся и проточные водонагреватели, они компактные, но главная сложность – это незначительная мощность и трудность в поддержании постоянной температуры горячей воды.
Одноконтурные котлы отопления с дополнительной системой косвенного нагрева – не достаточно гибкое решение, при повышении потребления горячей воды ресурсов увеличения мощности водонагревательного оборудования нет.
Двухконтурные котлы – решение «на вырост». Это компактные отопительные приборы, удовлетворяющие потребности в горячей воде полностью. В случае резкого увеличения потребления горячей воды, например, рождение ребенка, ресурсы для повышения мощности есть. Можно дополнительно интегрировать в систему бойлер-накопитель косвенного или прямого нагрева.
Двухконтурный котел (другое название котел с водяным контуром) –отопительное оборудование, в конструкции которого предусмотрено два контура. Первый отвечает за обеспечение отопления в доме, второй – за горячее водоснабжение.
Схема подключения двухконтурного котла
При выборе необходимо руководствоваться целым рядом параметров.
Прежде всего, степень энергонезависимости, существует два типа приборов:
- энергонезависимые, не требуют подключения к электрической сети, с водонагревателем проточного типа, плюс – не потребляет электричества, минус – водонагревателю проточного типа, без автоматики трудно поддерживать постоянную температуру горячей воды, требуется бак-накопитель косвенного нагрева, для домов без централизованного электроснабжения – оптимальный вариант;
- энергозависимые с автоматикой, подключаются к электрической сети, позволяют поддерживать постоянную температуру теплоносителя в системе отопления и горячей воды, а в ряде случаев и автономную работу самого оборудования.
Нужно учитывать конструкционные особенности котла. Существуют отопительные приборы, в которых одновременно работают два контура или только один контур (этот вариант подразумевает тот факт, что при пользовании горячей водой подогрев теплоносителя в системе отопления отключается). В данном случае необходимо правильно спроектировать и выполнить монтаж системы отопления. В этом могут помочь инженеры-теплотехники компании Крас-Котел.
Следующая хитрость. Тип переключения контуров. В энергозависимых твердотопливных котлах за это отвечает автоматика, а вот в бюджетных энергозависимых и энергонезависимых котлах придется регулировать все трехходовым краном.
Важный момент. Котлы могут быть с системой горячего водоснабжения проточного типа или накопительного (бойлер-накопитель косвенного нагрева спрятан в котле).
Котлы с водяным контуром отличаются по типу сжигания топлива, выделим три группы:
- традиционный отопительный прибор;
- двухконтурный твердотопливный котел длительного горения;
- пиролизное, газогенераторное оборудование.
Степень автоматизации двухконтурного твердотопливного котла:
- ручные;
- полуавтоматические;
- автоматические.
Вид твердого топлива, на котором работает оборудование:
Двухконтурные твердотопливные котлы в Красноярске.
Правильный выбор твердотопливного двухконтурного котла позволит обеспечить дом горячей водой в полном объеме и организовать эффективное отопление помещений. Обращайтесь, звоните в компанию «Крас-Котел».
- уголь;
- древесина;
- торф;
- пеллеты;
- комбинированное решение.
Наши опытные и квалифицированные специалисты помогут в решении этого вопроса, а широкий ассортимент твердотопливных котлов в том числе и двухконтурные твердотопливные котлы Termodinamik и Vulkan, удовлетворит вкусы даже самого требовательного покупателя!
Поделиться в соц. сети:
Двухконтурный твердотопливный котел длительного горения
Отопительное оборудование для загородной недвижимости представлено потребителям в большом ассортименте, одних только твердотопливных котлов, различных по мощности, техническим параметрам и в зависимости от компании-производителя, — не менее 200.
Конечно, очень сложно сделать выбор, особенно когда сравниваются модели, схожие по техпараметрам.
Существующие котлы отопления могут работать на электричестве, газу, твердом или жидком топливе. Выбор в пользу того или иного варианта производится в зависимости от того, какой из них более доступен для пользователя. Котлы на жидком топливе хороши тем, что являются абсолютно независимыми от газа и электричества.
Твердое топливо является наиболее доступным вариантом для сельских жителей, как в плане добычи, так и стоимости.
Кроме того, для запуска котлов в работу, не требуются разрешения от соответствующих надзорных органов. Котел двухконтурный на твердом топливе — это котел, который способен работать в двух режимах — режиме нагрева воды для отопления и для системы горячего водоснабжения, используя в качестве источника энергии дрова, уголь или пеллеты.
Виды твердотопливных аппаратов
Существующие модели котлов по типу твердого топлива делятся на:
Обычные.
Сжигают топливо традиционным способом и могут функционировать на всем, что горит. Это классические твердотопливные коты.
Комбинированные. Отличаются от обычных тем, что в довесок способны работать на дизельном топливе.
Газогенераторные. Особый вид оборудования, которое в качестве источника энергии использует дрова в основной камере и газы, выделяющиеся при сгорании дров в другой камере. Иначе эти котлы называют пиролизными.

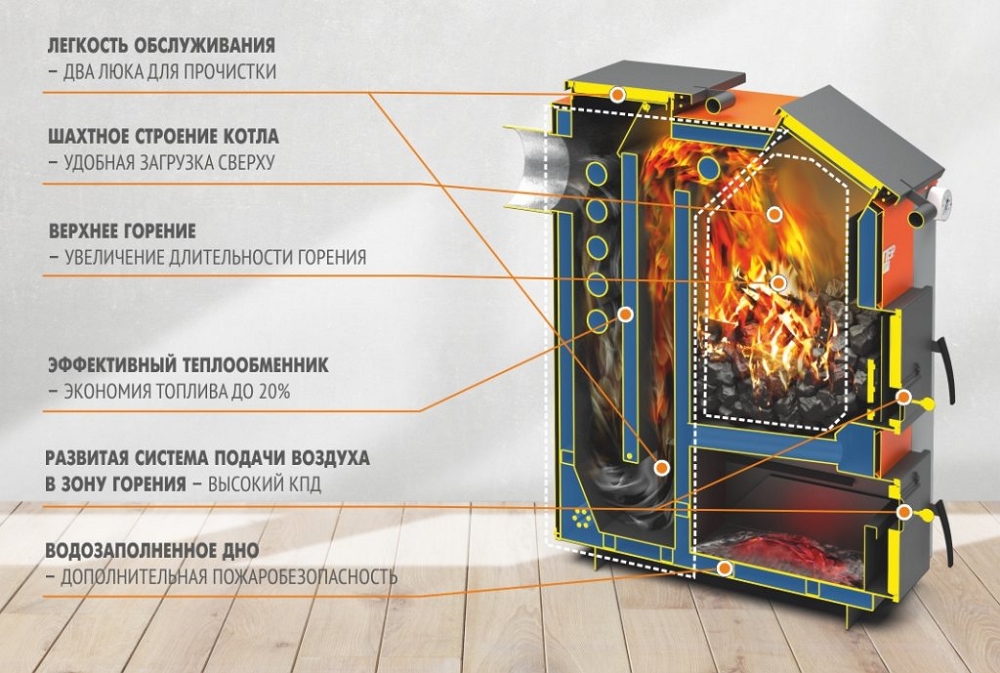

Если взглянуть на чертеж твердотопливного котла длительного горения, то в первую очередь обращает на себя внимание наличие двух топочных камер — для дров и газов.
Отделение для дров предусматривает наличие вентилятора, эвакуирующего из камеры кислород.
Пеллетные. Пеллеты представляют собой вид твердого топлива промышленного производства, сделанного из отходов лесной промышленности. Могут загружаться в котел автоматическим способом.
Достоинства и недостатки
Как уже было сказано выше, работа двухконтурного котла на твердом топливе отличается тем, что такой котел одновременно греет воду для обогрева и бытового использования.
При выборе котла, нужно обратить внимание на способ нагрева воды для второго контура. Очень часто твердотопливные котлы сочетаются по этому параметру с электрическими. А это существенно удорожает использование котла и делает его зависимым от стабильности подачи электроэнергии.
Достоинства двухконтурных твердотопливных котлов
- Отсутствие необходимости подключения к магистрали газа обуславливает простоту монтажа устройства.
- Дрова являются самым бюджетным вариантом топлива.
- Автономность. Для работы котлу не требуется подключение к электричеству и газу, поэтому он совершенно самодостаточен.
- Стальные или чугунные твердотопливные котлы длительного горения или обычного горения характеризуются тем, что требуют несложного ухода, в отличие от тех же газовых котлов.
- Высокий КПД (около 90%).
Недостатки двухконтурных твердотопливных котлов
- Зависимость от человека. Для бесперебойной работы требуется постоянный контроль человека для осуществления дозакладки дров.
- Твердотопливный котел не удастся разместить в ванной комнате или на кухне. Потребуется выделить помещение для котельной.
- Для бесперебойно работы котла нужно будет заготавливать дрова в большом объеме, а также где-то хранить и сушить их.
- Дрова для стальных или чугунных твердотопливных котлов длительного горения или обычного горения должны иметь определенный размер, зависящий от размеров топливной камеры.
- Размеры дров четко зависят от топки, размеры которой определены чертежом твердотопливного котла. Длительного горения котлы очень чувствительны к влажности дров. Процесс пиролиза невозможен, если дрова имеют влажность более 20%.
Критерии выбора котла
Не так-то просто выбрать нужный котел из 200 представленных на рынке моделей. Специалисты рекомендуют обращать внимание на следующие параметры:
- Тип используемого топлива.
- Принцип сгорания топлива.
- Тип теплообменника.
Тип используемого топлива.
Отопление дровами самое экономически-выгодное. Только благодаря им возможно существование твердотопливных котлов сверхдлительного горения, пиролизного и длительного горения. Пеллеты — это продукт из отходов лесной промышленности и сельского хозяйства, наиболее популярны в промышленном секторе.
Угольное топливо распространено мало ввиду высокой стоимости материала горения и перебоев с его поставками.
Принцип сгорания топлива. По принципу сгорания котлы могут быть традиционными, длительного и твердотопливными котлами сверхдлительного горения. В котлах также может быть реализован газогенераторный принцип горения — когда в процессе горения дров выделяются горючие газы (ацетон, метиловый спирт и пр.). Дровяные газы образуются в условиях дефицита кислорода при тлении дров и направляются в отдельную камеру, где вспыхивают благодаря усиленной подаче кислорода.
Таким образом, основой пиролизного процесса является условие длительного сгорания топлива, основанное на том, что в камере создаются условия малой тяги, в результате чего дрова медленно тлеют, а не быстро горят.
Тип теплообменника. Теплообменник различается по конструкции, но, главным образом, по материалу, из которого изготовлен. Так, различают теплообменники из стали, керамики, чугуна, меди. Самыми долговечными и дорогими считаются теплообменники из чугуна. Керамические представляют собой стальные с керамическим покрытием. Отличаются устойчивостью к коррозии, однако чувствительны к перепадам температур.
Стальные являются наиболее распространенными по причине оптимального соотношения цена/качество/срок службы. Легко нагревают воду, однако неспособны накапливать тепловую энергию.
Медные устройства являются самыми дешевыми, срок службы их ограничен.
