Почему гаснет газовый котел? Почему тухнет газовый котел АОГВ? Эти вопросы волнуют многих собственников жилья с индивидуальной системой отопления. Причин этой неприятной ситуации, особенно холодной зимой, немного, но каждая из них требует знания их возникновения и способов устранения.

Ремонт котла

Почему тухнет газовый котел?

Здесь следует разобрать каждую из них подробнее:

1. Малый уровень давления природного газа. Частые ситуации, когда некоторые котлы КСТТ, АКГВ и газовые – АОГВ автоматически выключаются из-за недопустимого давления в газопроводе. Но не всегда это связано именно с давлением в нем. Это могут быть неисправности деталей оборудования. А именно:

– неисправности счетчиков газа. Очень часто клинит штоки и клапан перекрывает подачу топлива. Это одна из причин затухания пламени на газовых котлах компании Лемакс. Для устранения следует определить, правильно ли работает счетчик.  При правильной работе показания должны изменяться плавно, без неприятных трескучих звуков. Шум издает неисправный измерительный прибор. При этой поломке, срочно вызывайте специалистов из газовой службы.

Важно знать. Самостоятельная работа по ремонту оборудования, приведет к штрафу и замене дорогостоящего оборудования;

• неисправность связана с температурным датчиком. При поломке, датчик показывает перегрев в помещении и котел полностью выключается. Требуется замена, проблема будет решена. При утечке горячей воды, может также выключиться оборудование. В этом случае устранив протечку, котел выходит в нормальный режим;
• плохое качество сборки приводит к утечке газа. Неприятный резкий запах газа, возможность взрыва и пожара требует срочного устранения и проведения ремонта. При этом перекрывается газ и выключается котел. Определить место утечки просто. Достаточно намылить, при помощи губки,  все стыки труб, соединения приборов. В месте утечки пена будет пузыриться.

2. Тухнет газовый котел АОГВ, проблема может быть связана с неполадками дымохода. Порывистый ветер, большой уровень влажности – эти причины могут вызвать проблемы в работе вентиляции, сильной  и обратной тяги. В вытяжку может попадать вода, порывы ветра и предохранить АОГВ от выключения может установка защитного устройства, увеличения длины трубы.  Для правильного расчета следует учитывать некоторые данные. При плоском устроении крыши, труба должна быть выше на полметра над поверхностью. Если расстояние до конька крыши менее 150 см, труба должна быть выше на 50 см конька крыши. А при расстоянии до верхушки крыши до 3 метров, вытяжка устанавливается вровень с коньком. Избыточное  давление воздуха может быть вызвано установкой дополнительных вентиляторов. Но и сама труба может доставлять неприятности. Во время сильных морозов может образовываться наледь, перекрывающая канал прохода воздуха. Увеличение температуры провоцирует большое количество конденсата. Накапливаясь в трубе, остывая,  он и образовывает наледь. Ее следует скалывать. Лучший выход – хорошая теплоизоляция. Она не даст образовываться наледи, а конденсат будет стекать в специальную емкость. Еще одна причина – труба прогорела, образовались дырки. Выход только один – замена вытяжки.
3.  Тухнет газовый котел – причина может быть в вентиляторе котла. Гаснуть запальник в этом оборудовании может из-за неполадок этого прибора. Возможен и полный выход его из строя. Обнаружить эту поломку просто. При поломке он начинает сильно шуметь, издавать скрежет. В этих случаях использовать оборудование запрещено. Перегрев может вызвать более серьезную, дорогостоящую поломку или пожар помещения.
4. Потухло пламя – причина может быть в отключении электроэнергии и поломке внутренней части котла.

Ремонт

Котлы с подключением к электропитанию занимают лидирующее положение на рынке отопительных агрегатов. Марки « Маяк», « Термотехник» могут испытывать перебои в работе и гаснуть. Газовый котел «Термотехник» тухнет из-за выхода из строя некоторых узлов и устройств агрегата. При поломке  циркуляционного насоса, котел начинает шуметь и тухнет пламя. Только проведение ремонта поможет быстро продолжить работу.

Неисправность запальника  легко определяется. Если при работе котла, посмотрев на пламя, виден отрыв его от запальника, следует настроить правильное давление газа. Неисправность или засор горелки тоже может привести к прекращению работы. Нужно обратить внимание на форсунки  и фильтр горелки. Прочистив их металлической щеткой, получаем работающий агрегат.

Датчик тяги следует осмотреть. При окислении контактов происходят сбои в работе. Окисленные контакты следует зачистить наждачной бумагой. Термопара управляет работой клапана безопасности. При ее поломке опускается регулировочное колесо, и оно препятствует розжигу и регулированию огня. При поломке, ее следует заменить.

Пламя на горелке зажигается и сразу гаснет – причина, возможно, в загрязнении фотоэлемента датчика контроля. Протерев его, проводим повторный запуск. При сильных морозах защитный конусообразный оголовок покрывается льдом, он может полностью или значительно сузить отверстие трубы и перекрыть канал вентиляции. Для устранения неполадки, его следует снять и разморозить. В это время котел должен работать только на запальнике. Затем, очистив защиту трубы, установив ее на место, выводим котел в рабочий режим.

Это важно. Для проведения ремонтных работ лучше привлекать специалистов. Забота хозяина котла – подготовить оборудование к работе, проверить состояние вентиляции и целостность трубы, соблюдать правила эксплуатации.

Некоторые марки котлов могут работать неправильно по ряду причин. Вот некоторые из них:

Почему тухнут газовые котлы марок «Лемакс» и «Маяк»?

Лемакс

Они имеют некоторые минусы при работе в зимнее время. Клинит шток на счетчике газа и клапан не открывается полностью. Это приводит к уменьшению подачи газа и тушению горелки и запальника. Также может возникнуть уменьшение подачи газа на запальник, при зажигании основной горелки. Автоматика реагирует и выключает подачу газа. Вызов техника, правильная регулировка оборудования, легко решит эти проблемы.

Почему тухнет газовый котел «Термо»?

АОГВ этой марки часто работают неправильно из-за нехватки воздуха. Они не оснащены вентиляторами. Нехватка воздуха в камере сгорания приводит к сильной копоти и неправильной работе термопары. Пламя смещается от нее, происходит ее остывание, и автоматика выключает подачу газа. « Лечить» эту проблему можно только уменьшением температуры воды и снижением нагрузки.

Почему газовые котлы «Теплотехник» и «Роос» тухнут при работе? На этом оборудовании, для правильной работы, установлены термопара и электромагнитный клапан. Запальник нагревает термопару, она вырабатывает ток, включается клапан, через который поступает газ для нагрева теплоносителя. Нарушение этого процесса приводит к погашению огня. Причин несколько – неисправность в термопаре (ее следует заменить), ослабились контакты на электромагнитном клапане (следует их почистить наждачной бумагой и затянуть). Для лучшего использования, клеммы и болты следует смазать солидолом. При засоре отверстия сопла запальника его следует прочистить металлической щеткой. При непопадании огня запальника на термопару, его следует отрегулировать.

В заключение, хотим напомнить некоторые основные моменты, которые следует помнить каждому пользователю отопительных приборов.

Для проведения ремонтных работ лучше привлекать специалистов обслуживающей организации. Не использовать неисправный котел. При снятом оголовнике трубы, работать можно только на запальнике. Перед началом отопительного сезона, проверьте состояние всего оборудования, вентиляционной трубы. При первых признаках утечки газа, сразу перекрывайте его подачу и вызывайте аварийную газовую службу по телефону 112 или 04.Выполняя все требования правильного использования котла, Вы получите теплый дом на долгие годы.

pechiexpert.ru

все 12 причин по которым так часто отключается фитиль и основная горелка котла, рекомендации для напольных и настенных моделей

Газовый котёл – «сердце» отопительной системы в частном доме, поэтому его самопроизвольное отключение посреди зимы многих людей застаёт врасплох.

В такой ситуации лучше, конечно, вызвать мастера, но проблема в том, что его прибытие может задержаться на несколько часов и даже дней, а тем временем здание будет медленно остывать. Чтобы совсем не замерзнуть, стоит разобраться, почему отключается газовый котёл и по возможности устранить причину самому.

Читайте в статье

Причины затухания атмосферных газовых котлов с открытой камерой сгорания

Атмосферные газовые котлы обычно затухают из-за воздействия внешних факторов, но также причиной могут стать и неполадки в работе внутренних узлов:

• закупорка отверстий газогорелочного устройства;
• нарушение связи аварийной электрической цепи;
• отсутствие тяги или задувание ветра в дымоход;
• слабая приточная вентиляция или забитый канал;
• недостаточное давление подачи топлива в магистрали.

Согласно правилам безопасности в газовом хозяйстве ПБ №12-368-00, если котёл затухает внезапно (если это не работа автоматики), то без выяснения причины произошедшего приступать к повторному розжигу строго запрещено! Невыполнение данного требования может угрожать возникновением пожара, взрыва или углекислотного отравления людей.

Засорение форсунки или фильтра горелки

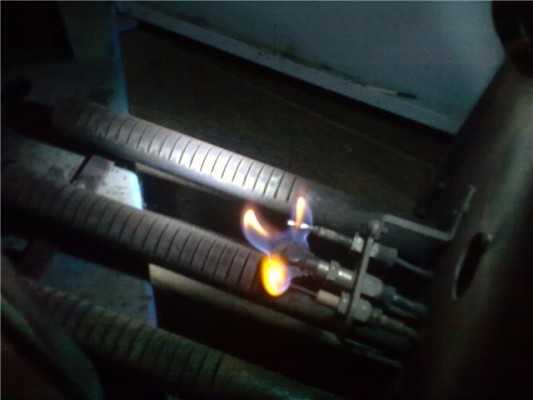

Если при переключении ручки управления в положение «ПУСК» запальник (фитиль) не зажигается – это верный признак, что засорились стартовые элементы агрегата: сопла (жиклёры) форсунки запальника, мелкосетчатый фильтр на входе или фильтр растопочной горелки. Их можно легко очистить при помощи подручных средств.

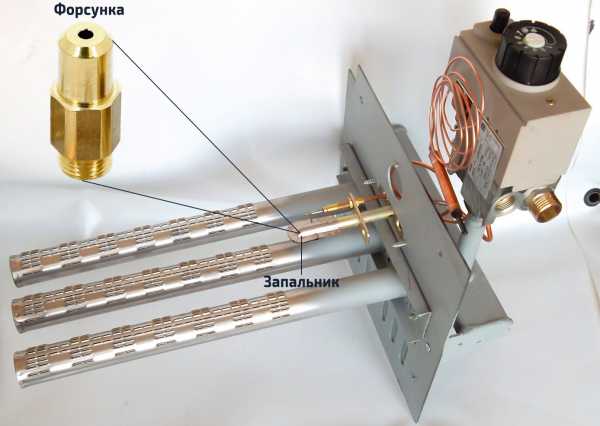

Расположение форсунки запальника на блоке горелки напольного газового котла.

Фильтры просто продуваются любым удобным способом (пневматическим распылителем, ручным пылесосом или ртом), пока через них не будет свободно проходить воздух. А вот форсунки придётся более тщательно поскоблить от нагара (тоненькой медной проволокой) – до возвращения проектного диаметра жиклёров. Не в коем случае не допускается повреждение форсунки или изменение предусмотренного производителем диаметра ее отверстия.

Неисправности термопары, контактов цепи или электромагнита

При нарушении связи с термопарой на электромагнитный клапан подаются неверные сигналы, что пламя отсутствует, соответственно подача газа прекращается.

Неважно тухнет газовый котёл сразу, когда отпускаешь кнопку запуска или после включения другого режима – такое поведение говорит о проблемах в цепи:

• разорваны контакты терморегулятора, термопары или датчика разряжения;
• термопара не даёт положенного напряжения или не входит в зону пламени;
• непригодность терморегулятора, катушки электромагнита или термопары.

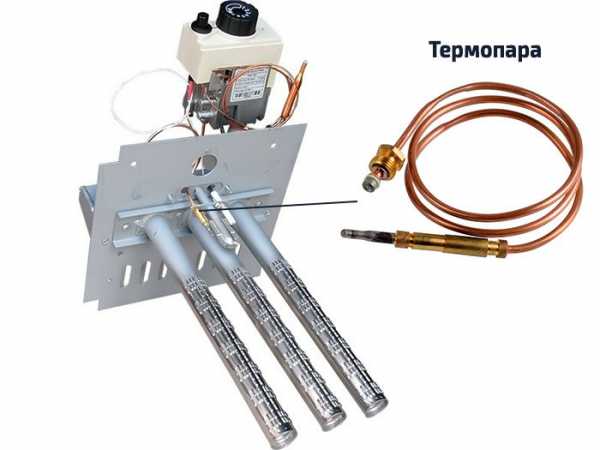

Расположение термопары на блоке горелки напольного газового котла.

Все эти причины затухания газового котла также можно исправить своими руками, главное – соблюдать последовательность шагов «от лёгкого к сложному»:

• поочерёдно проверить тестером (мультиметром) сопротивление датчиков и соединительных проводов – в норме показатель не должен превышать 0,3–0,5 Ом;
• при обнаружении следов окисления очистить все места соединения мелкой наждачной шкуркой (нулёвкой) от ржавчины и закоротить разболтанные контакты;
• аккуратно отсоединить термопару от основного блока, подключить тестер (милливольтметр) и, удерживая пусковую кнопку, включить запальную горелку;
• замерить напряжение – в норме показатель не должен превышать 10–50 мВ, если всё в порядке, то вернуть термопару обратно и отрегулировать её положение;
• в случае отсутствия напряжения снять верхнюю крышку основного блока, прогреть термопару лучиной, нажать на предохранительный клапан и отпустить;
• если клапан всё ещё не держится, то вытащить блок с контактами и подать напряжение (питание 220 В) непосредственно на катушку, минуя терморегулятор.

Теперь можно запускать котёл: если проблема осталась, старую термопару и катушку электромагнитного клапана просто меняют – ремонту они не подлежат.

Отсутствие тяги или обратная тяга при задувании ветра в трубу

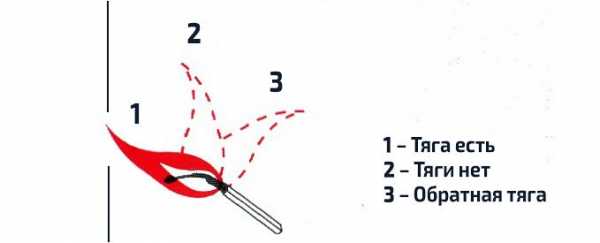

Ещё одна распространённая причина затухания пламени в газовом котле – отсутствие тяги. Чтобы проверить, идёт ли воздушный поток через топку, следует поднести зажжённую спичку к смотровому окошку и понаблюдать, как ведёт себя огонь: если язык тянется к проёму, то тяга есть, а если он стоит ровно, то тяги нет. Не забудьте надежно закрыть кран подачи газа.

Дальше нужно снять часть трубы, подключённую к выходящему патрубку и также проверить тягу в дымоходе – от результата зависят дальнейшие действия:

• если тяга есть – придётся очищать каналы котла;
• если тяги нет – достаточно прочистить дымоход.

Внутри системы могут находиться сажа, гнёзда птиц, опавшие листья или другой мусор. Засор локализуется как у входного отверстия, так и в верхней части трубы: в первом случае легко справиться самому, а во втором, желательно доверить дело мастеру, т. к. потребуются специальные инструменты и умение работать с крыши.

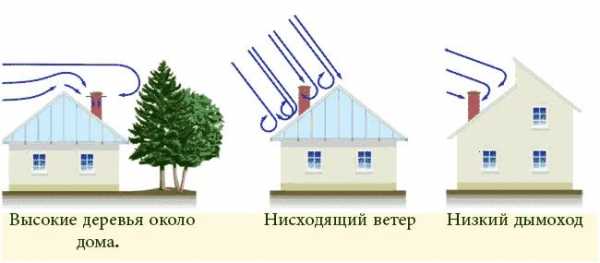

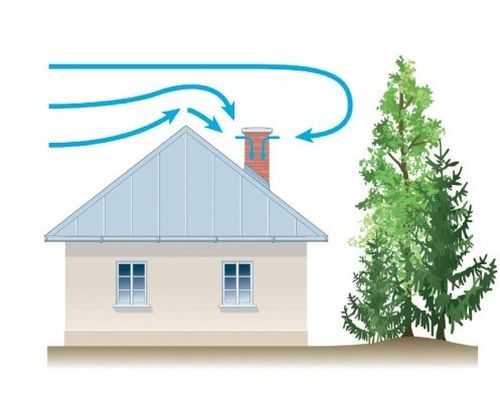

Иногда котёл тухнет вследствие появления обратной тяги – при задувании ветра в трубу дым не выходит, а возвращается назад в топку, чем и сбивает пламя.

При сильном ветре пару раз в год такое может происходить у всех – это не страшно, но если обратная тяга возникает регулярно, уже нужно принимать меры:

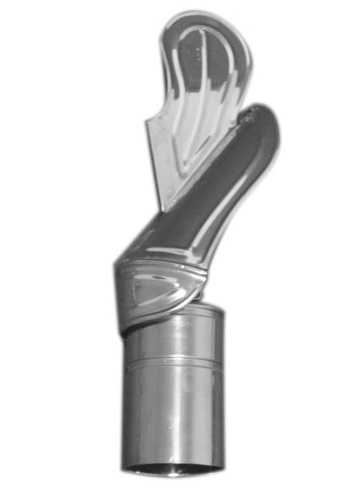

• установить на краю дымохода защитный колпак (грибок-зонтик, оголовок, дефлектор), который укроет вход в трубу от нежелательного воздействия погоды;
• удлинить (нарастить) трубу на 1–2 м, если из-за высоты ближайших домов она входит в зону «ветровой тени», т. е. нарушения циркуляции воздушных масс.

Согласно строительным нормам СНиП II-35 и СНиП 02.04.05 монтировать колпаки карнизного типа на дымоход газового котла запрещено! Но в отдельных ситуациях это может быть единственным выходом, поэтому даже если дефлектор не заложен в проект, стоит обсудить возможность его установки с газовщиками.

Недостаток кислорода для сжигания газа

Отсутствие нормальной вентиляции (через встроенный канал или соседние комнаты) тоже часто приводит к затуханию котла. Причин может быть несколько:

• герметичные пластиковые окна и двери балкона;
• межкомнатные двери без просвета, их утепление;
• неправильная планировка (изоляция) котельной;
• слишком мощная кухонная вытяжка над плитой;
• принудительная вентиляция в комнатах санузла.

Убедиться в дефиците кислорода просто, достаточно открыть ближайшую форточку и посмотреть на горелку: если её пламя стабилизировалось, то всё ясно.

Восполнить нехватку можно путём установки приточных клапанов на окна или организации системы принудительного всасывания свежего воздуха с улицы.

Снижение давления в газовой магистрали

Главным признаком низкого давления подачи топлива является постоянно выключающаяся горелка, при том, что пламя запальника в этот момент не гаснет.

Для начала стоит оценить, как идёт газ из трубопровода: раскрутить шланг патрубков и полностью открыть вентиль – это поможет определиться с причиной:

• если появилось сильное шипение и запах метана – с подачей всё в порядке;
• если признаки малоразличимы – проблема в самой системе газоснабжения.

После получения результата нужно закрыть отсекающий вентиль, вернуть шланг на место и проверить герметичность стыков с помощью мыльного раствора.

При обнаружении утечки требуется немедленно перекрыть газовые краны, открыть все окна и двери, увести людей из помещения и позвонить в аварийную службу (04, 104 или 112). До её приезда нельзя включать освещение, пользоваться электрическими приборами, источниками открытого огня или искрообразования.

Если утечки газа нет, нужно разбираться со счётчиком: в нём иногда после ремонта остаются окалины или ржавчина, из-за чего газ плохо проходит. Выявить неисправность можно самому – забитый прибор даёт некорректные показания, но по закону № 261-ФЗ заниматься его очисткой имеют право только профессионалы.

Также проблема может быть вызвана переменой сезона: зимой потребление газа возрастает, поэтому, если объём поставок остался тем же, давление снижается.

Причины затухания турбированных газовых котлов с закрытой камерой сгорания

Турбированные модели газовых котлов имеют дополнительное оснащение, поэтому кроме вышеупомянутых проблем с ними могут быть и другие трудности:

• образование наледи внутри и снаружи дымохода;
• неисправность встроенного воздухонагнетателя.

Несмотря на то, что такие устройства отличаются сложной конструкцией, все манипуляции с проверкой тяги, давления, контактов и т. д. всё ещё актуальны.

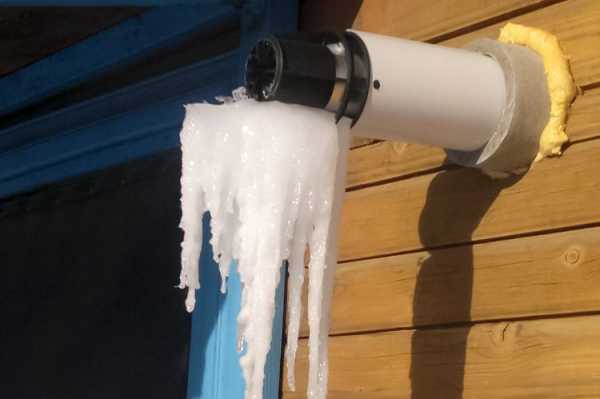

Обледенение колпака или труб дымохода

Если газовый котел гаснет преимущественно в морозы, то возможно створ его дымохода перекрывает ледяной массой. Происходит такое по двум причинам:

• скапливание конденсата на стенках воздуховода;
• налипание снега на внешнюю часть дымохода.

Первая ситуация характерна для конвекционных котлов, обычно, с коаксиальным дымоходом. В них раскалённые отходящие газы, при охлаждении уже на улице, образуют конденсат, который оседает в трубах. Поэтому, когда термостат по достижении заданной температуры выключает нагрев, вся эта влага замерзает. Со временем формируются пробки, перекрывающие доступ к воздуху.

Как правило, проблему можно определить визуально: поверхность патрубка начинает мокнуть, а стена на уровне наледи покрывается инеем с внешней стороны.

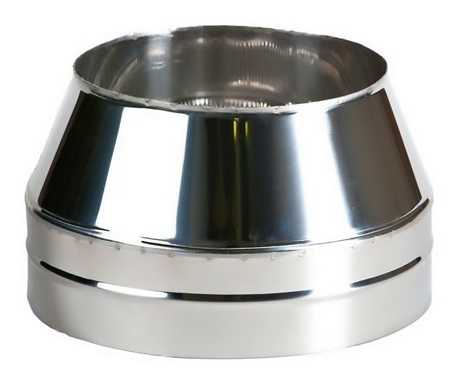

Просто сбить наледь получается не всегда, поэтому стоит заранее купить одноразовую строительную горелку с баллончиком, чтобы с её помощью можно было разморозить воздуховод. Когда он прогреется, котёл будет снова готов к работе, но чтобы такое больше не повторялось – трубы рекомендуется утеплить.

Вторая ситуация возникает при установке коаксиальной трубы или колпаков карнизного типа: желание защитить дымоход от осадков понятно, но использовать их для газового оборудования, как уже упоминалось ранее – крайне нежелательно. Вместо них рекомендуется ставить на оголовье открытые сужающиеся насадки.

Ледяную корку с оголовка сбить или убрать, как наледь, невозможно – она плотно охватывает всю конструкцию. Поэтому внешнюю часть дымохода придётся демонтировать и поместить в горячую воду до полного размораживания. Котёл может функционировать без этой детали, но его следует всё время контролировать.

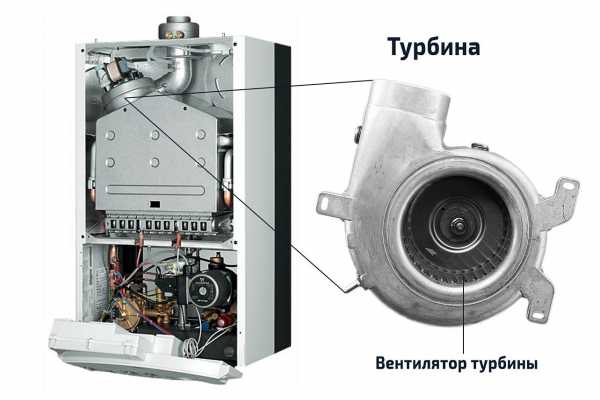

Неисправность вентилятора или турбины

Когда внезапно тухнет запальник в агрегате со встроенным нагнетателем, следует прислушаться к его работе: система турбонадува или вентилятор должны издавать размеренный гул, поэтому если появляются посторонние шумы (скрип, треск, свист) или звук исходит с перерывами – стоит задуматься об их неисправности.

Если они перестают издавать какие-либо звуки – поломка очевидна: при этом автоматика не даёт открывать защитный клапан и запальник вообще не загорается.

Вышедшее из строя оборудование можно попробовать починить, но, как показывает практика, оно плохо поддаётся ремонту. В любом случае работу должны выполнять только специалисты, ведь без необходимых навыков все манипуляции с нагнетателем сопряжены с высоким риском попадания угарного газа в помещение.

Причины затухания двухконтурных газовых котлов с функцией горячего водоснабжения

Двухконтурные модели газовых котлов самопроизвольно затухают (помимо прочего), когда срабатывает система защиты от перегрева воды. Основные причины:

• смешивание горячей и холодной проточной воды;
• истончение мембраны редуктора (водяного узла).

В инструкции к большинству котлов с водонагревательным контуром (ГВС), указано, что одновременно два крана открывать нельзя: при включении холодной воды расход горячей сокращается, а тепло продолжает вырабатываться, перегревая теплообменник. Поэтому при низком напоре газ перекрывается и пламя затухает.

Чтобы не происходило перегрева, рекомендуется подбирать комфортную температуру горячей воды, изменяя положение регулятора на панели управления котла. Если двухконтурный агрегат отключается при правильной эксплуатации, то необходимо сменить прокладку водяного узла, т. к. вероятно она уже износилась.

Причины затухания энергозависимых газовых котлов с многофункциональной автоматикой

Энергозависимые модели газовых котлов оснащены сложной автоматикой, поэтому они отключаются в основном по независящим от пользователя причинам:

• отсутствие электропитания или скачки напряжения;
• сбой в работе электронного модуля управления;
• поломка или остановка циркуляционного насоса.

Если в регионе проживания напряжение сети нестабильно или свет часто отключают, лучше подстраховаться и купить стабилизатор, т. к. из-за этого может не только затухнуть котёл, но и поломаться электроника. У многих производителей установка стабилизатора является обязательным условием сохранения гарантии.

Также запальник будет гаснуть, если изношен или загрязнен электрод ионизации, ведь он выполняет функцию контролёра горения (аналог термопары). Причём в напольный котёл ставится резервный фотоэлемент, а настенный – ввиду компактности, не имеет ещё одного датчика пламени, поэтому у него это весьма распространённая поломка.

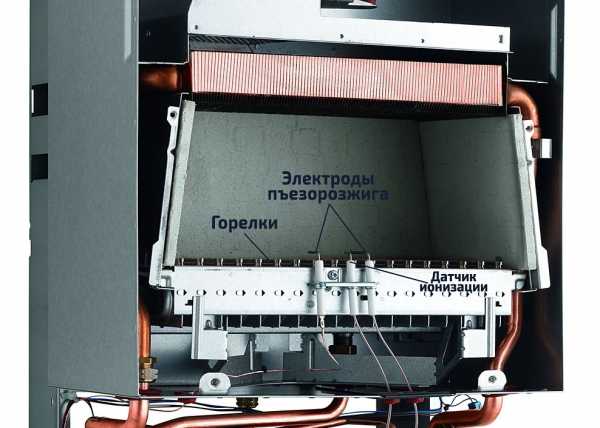

Расположение горелок, электродов розжига и датчика ионизации, которые нужно своевременно чистить.

Почти все импортные агрегаты чувствительны к расположению «фазы» и «ноля», но вопрос быстро решается переключением вилки в розетке на 180 градусов.

Все некорректные срабатывания защиты, данные самодиагностики и список неисправностей, вызвавших сбой, заносятся в память и отображаются на дисплее, поэтому проблем с диагностикой не возникнет. Но самому чинить такие устройства не стоит, т. к. их многофункциональная автоматика нуждается в тонкой настройке.

В заключении стоит ещё раз напомнить, что газовое оборудование является источником высокой пожаро- и взрывоопасности, т. е. на его владельца возлагается особая ответственность: он обязан содержать агрегат и всю систему в исправном состоянии, чистоте и своевременно вызывать мастера на профилактический осмотр.

gradusplus.com

Почему тухнет газовый котел — причины и способы их устранения

Современные отопительные приборы, включая и газовые котлы — это высокотехнологичные устройства, начиненные сложной электроникой. Но иногда стабильная работа котла зависит не от инноваций, а от вполне банальных причин, а на вопрос, почему тухнет газовый котел, ответ лежит на поверхности.

Газовые отопительные котлы бывают энергозависимыми (с электронной начинкой) и энергонезависимыми – с механическим управлением. Причины затухания газовой горелки котла для каждой модели разные, но есть и много общих требований, выполнение которых обеспечит стабильную работу котла.

Затухание котла из-за причин внутри системы и их устранение

Самая часто встречающаяся причина затухания котла — недостаток кислорода для горелки. Такая неисправность присуща моделям эконом-класса, которые и покупаются чаще других. Дорогие котлы имеют специальное устройство вытяжки, которая умножает воздушный поток, поддерживая горение в любых погодных и внутренних условиях.

Недостаток кислорода — частая причина появления копоти и затуханию газовой горелки. Огонь тухнет, потому что недостающие потоки воздуха захватываются из всех отверстий, пламя при этом смещается, температура термопары падает и защита отключает горелку, как если бы температура достигла максимального значения. Другие причины затухания горелки котла:

1. В газовых котлах с турботягой нагнетать воздух помогает встроенный электровентилятор. При его некорректной работе горелка тоже может погаснуть. Диагностировать вентилятор просто – в выключенном состоянии он продолжает шуметь.
2. Неработающий датчик тяги – еще одна причина затухания котла. Он должен включаться, если температура в улавливателе дыма поднимается от горячего пара, не который по какой-то причине не попал в дымоход.
3. Горелка не зажигается или плохо горит — засор форсунок. Чистят их щеткой или проволокой соответствующего диаметра.
4. Если газопровод котла попадает воздух, то работа котла блокируется, и на дисплее высвечивается ошибка. Причина, почему тухнет газовый котел, устраняется просто — нужно снова запустить котел, сначала разблокировав его согласно инструкции.
5. В процессе эксплуатации котла может нарушиться зазор в запальнике или нарушиться контакт с проводом, или засориться воздушный фильтр на воздухопроводе. Зазор своими руками восстановить практически невозможно – нужна помощь газовика. Но почистить фильтр и проверить надежность подключение токоведущего проводника можно самостоятельно.
6. Газовая горелка может тухнуть не сразу, а по прошествии нескольких минут. Причина чаще всего кроется в загрязнении ионизационного электрода. Также в электроде мог нарушиться правильный зазор, или соединительный провод мог отвалиться от постоянного нагрева.
7. Пламя отрывается от горелки и затухает. Обычно при этом форсунка начинает шуметь и свистеть. Устраняется неисправность регулировкой давления газа на запальном электроде. Пламя может отрываться, если тяга очень сильная – такое явление возникает при сильной приточно-вытяжной вентиляции.
8. Если котел установлен в частном доме, то затухание пламени может происходить, если дымоходная труба выведена очень высоко.
9. Самопроизвольное выключение котла, сопровождающееся сильными шумами, происходит из-за нерабочего насоса или вентилятора (пояснение выше). Нерабочий терморегулятор вызывает закипание воды с последующим отрывом пламени.

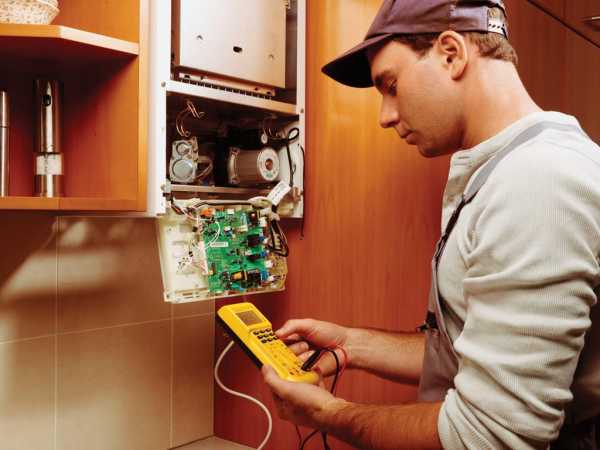

Диагностика – верный способ понять причину затухания газового котла.

Если напряжение в сети колеблется и понижается, то горелка котла может потухнуть — срабатывает автоматика, которая распознает низкое напряжение. После восстановления питания до нормы защита снова включает котел, поэтому подобные случаи в большинстве своем никто не замечает. Тем не менее, нестабильное напряжение плохо сказывается на работе электронных систем защиты.

Внимание: Во избежание возможных поломок лучше пользоваться микропроцессорным стабилизатором напряжения.

И совсем уж очевидная причина затухания горелки — маленькое давление газа в магистрали. Эта неприятность может случиться не только из-за поломок в наружной газотранспортной магистрали, но и из-за внутренних неполадок.

1. Неисправность в газовом счетчике. Проверьте визуально, работает ли механизм, перескакивают ли цифры на табло. Даже если это и так, неисправность может быть замедленной – при этом часто счетчик шумит.
2. Газовики требуют установки следящей аппаратуры – датчиков утечки газа и датчиков температуры. Они следят за соблюдением режимов около котла. Срабатывание датчиков приводит к выключению котла.
3. Соединения в газопроводе негерметичны. Утечка газа — это низкое давление, поэтому автоматика сразу реагирует и котел отключается. Если нет датчика утечки, то неисправность такого типа определяется по запаху газа. Чтобы выявить неисправность и устранить ее, проверьте стыки на магистрали нанесением мыльной пены – если есть утечка, то пена будет пузыриться.

Задувание фитиля – наиболее частая причина, из-за которой гаснет котел.

Внешние причины затухания котла и устранение причин

В холодную зиму оголовок котла, который установлен снаружи, часто покрывается наледью. Просто так его не собьешь – жесть мягкая, а лед нарастает и снаружи, и внутри, и держится прочно. Чем больше нарост, тем меньше поступает кислорода в котел. Поэтому выход один – снять оголовок и разморозить его в теплой воде.

Пока оголовок размораживается, котел тоже может работать, но для этого нужно перекрыть газ на основной горелке. После того, как зажегся запальный фитиль, газ можно плавно увеличить. После розжига основной горелки не увеличивайте давление газа сразу – пусть котел поработает на малом давлении. При дальнейшем увеличении подачи газа продолжайте контролировать состояние контактов розжига через смотровой люк. Если контакты остыли (в разогретом состоянии они раскалены докрасна) – убавьте подачу газа, не сработала автоматика. После одевания оголовка котел будет работать в нормальном режиме.

Ледяная корка в дымоходе – еще одна причина затухания котла. Нагретый пар в дымоходе остывает и конденсируется на металлических холодных стенках дымоходной трубы, где тут же превращается в лед на сильном морозе. Итог один — тяга уменьшается, срабатывает автоматика, пламя тухнет. Проблема решается чисткой трубы и ее утеплением минеральной ватой или другим негорючим утеплителем.

Из-за неправильно смонтированного дымохода, ветер может задувать фитиль в газовом котле.

Обратная тяга тоже может вызвать остановку котла. Обычно это вызвано сильным ветром или резким изменением воздушных потоков — порывами ветра воздух задувается в дымоход и задувает горелку. Это опасное явление, так как продукты горения не выводятся из помещения, а наоборот – попадают в квартиру. Такой негативный эффект присущ старым моделям котлов на газу, в которых автоматика работает не очень точно.

Важно!

Почти все возможные поломки высвечиваются на дисплее в виде кода ошибки, по распознаванию которого вы быстро и точно установите причину затухания котла или другую поломку.

---

Работа некоторых моделей старых котлов зависят от фазировки подаваемого напряжения – здесь важно соблюдать правильное подключение «нуля» и «фазы». Такая неисправность случается редко, но устраняется простой переменой проводов друг с другом, или еще проще – просто переставьте наоборот вилку в розетке. Если наши советы все же не дали результатов и котел продолжает тухнуть — вызывайте специалиста-газовика.

otopleniesam.ru

причины и что делать в таком случае

Применение газового котла в своем доме для отопления является весьма хорошим и экономичным решением. Данное устройство легко монтируется, а также легко эксплуатируется. Однако, как и любое оборудование, агрегат имеет свойство становиться неисправным, зачастую все заключается в затухании газовой горелки. Чтобы выяснить причину неполадки необходимо разбираться в разновидностях газовых котлов и их устройстве. В данной статье мы расскажем вам, почему тухнет газовый котел, расскажем, что делать и как лучше всего решить данную проблему.

Разновидности газовых котлов

Данные агрегаты разделаются по типу монтажа:

• напольные;
• настенные.

Первый тип газовых котлов отличается большей мощностью, тем самым он может отапливать большую площадь помещения. Также они имеют долгий срок работы, этого смогли достичь благодаря изготовлению нагревательных элементов из таких металлов как – сталь и чугун. Однако для монтажа и лучшей работы данным газовым котлам требуется отдельное помещение.

Что касается настенных агрегатов, то они имеют меньшие габариты, соответственно и вес тоже меньше, это и позволяет монтировать их на стены. Данная разновидность котлов имеет меньшую мощность, также у них существенно уменьшен срок службы, и они более требовательные к очистке элемента теплоносителя, и типа подогреваемой жидкости. К преимуществам данных устройств можно отнести небольшие размеры, что существенно упрощает установку, не требуя отдельного помещения, как агрегаты напольного типа.

Смотрите также – Как запустить газовый котёл в первый раз

Конструкция газового котла

Принцип работу у них одинаковый, они разделяются лишь по конструкции, есть несколько видов:

• одноконтурные – в основном применяются для отопления небольших помещений и жилых домов;
• двухконтурные – они также способны отапливать помещения, однако по мимо этого, они могут греть воду в бытовых или технических целях.

Что касается удаления продуктов угара – газовые котлы оснащаются специальными системы с:

• естественной очисткой – в данном случае газовые котлы напрямую подключают к дымоходам, который выводят на верх крыши. Тем самым естественной тягой происходит забор продуктов сгорания. Воздух для горения забирается из комнаты, однако дымоход должен быть высокий, как минимум 500 мм от конька газового котла. В противном случае ваш котел будет задувать, и тухнуть.
• принудительной очисткой – газовые отопительные агрегаты подключаются к коаксиальному дымоходу, данная конструкция представляет собой «трубу в трубе», обе ведут в закрытую камеру горения. По одной трубе выходят продукты сгорания, а по второй поступает воздух, который поддерживает горение.

Перейдем к способу циркуляции. Имеются зависимые и не зависимые от электричества газовые котлы. В первом случае, в системе стоит электрический циркуляционный насос, который и создает давление. Также в таких котлах присутствует множество сложных автоматов и датчиков, благодаря которым регулируется процесс. Вторые не требуют подключения к электросети, тем самым они получают преимущество, и когда у вас не будет света, вы все равно сможет пользоваться газовым котлом.

Смотрите также – Лучшие производители газовых котлов по отзывам покупателей

Возможные неисправности и способы их устранения

Теперь перейдем к поломкам данных агрегатов. В основном признаки поломки бываю следующими:

1. Газовый котел не включается – в данном случае проблемы могут быть следующие:

• неисправности с системой розжига горелки;
• отсутствие напряжения на газовом котле;
• проверьте газовый вентиль, возможно он закрыт;
• в камере газового котла недостаточное давление газа;
• проверьте саму горелку, возможно она засорилась.

Что же касается ремонтов котлов, то самостоятельно делать не рекомендуется (кроме мелких внешних ремонтов), так как данный агрегат является опасным, и в случаи нарушение какого-либо элемента — может повлечь за собой неисправности в работе. Все ремонтные мероприятия в обязательном порядке должны выполняться специалистами. Как, например, при неправильной очистке форсунок на горелке, может привести к тому, что огонек будет отрываться от нее и тухнуть, что приведет к затуханию.

2. Газовая горелка затухает – причины возникновения данной проблемы могут быть связаны с:

• недостатком обратной тяги в газовой камере;
• неисправности с датчиком тяги;
• возможет плохой контакт с термопарой;
• в случае если у вас электрический котел, то возможно, что в сети происходят перепады напряжения;
• произошла разгерметизация соединений на подводящем газопроводе.

Неполадки с тягой в основном имеются у котлов с открытой системой для удаления продуктов угара. На сегодня все газовые котлы оборудуются специальными датчиками тяги, которые при недостатке тяги автоматически затухают горелку. Однако если тяги наоборот много это привет к быстрому забору уже проработанных газов, из-за чего потоками может оторвать пламя от горелки – автоматика в таком случае тоже перекрывает газ, дабы он не тратился в пустую после обрыва пламени.

Определить состояние тяги в газовом котле легко, для этого просто в открытый котел поднесите спичку, в случаи нормальной тяги пламя будет гореть нормально, и оно будет немного направленно в сторону внутреннего корпуса газового котла. В случае, если тяга избыточная, то пламя на спичке попросту погаснет.

Такие проблемы появляются из-за нарушения правил строительства дымохода для котла, а именно – недостаточная высота над крышей или же наоборот при слишком большой высоте. Решение проблемы достаточно простое – Вам необходимо выяснить состояние тяги, и при ее недостатке, уменьшить высоте дымохода, и соответственно наоборот, при ее избытке увеличить. Рекомендуется также промывать дымоход, дабы давать продуктам угара большую площадь выхода. Также часто бывает разгерметизация, ее можно найти при помощи мыльного раствора и залатать.

Котел не загорается при неисправностях датчика отвечающего за измерение тяги – его невозможно починить, требуется только полная замена элемента. Выявить неисправность легко, необходимо замкнуть обе клеммы на датчике, и зажечь котел, в случаи полного функционирования агрегата, требуется замена.

При плохих контактах термопары, газовая горелка будет сразу затухать, в данной ситуации их можно почистить самостоятельно.

3. После включения котел не набирает температуру внутри камеры сгорания – любая поломка является конкретной и у нее имеется причина, в данной ситуации они могут быть следующие:

• в камере где происходит сгорание газа недостаточно воздуха;
• неправильная конструкция дымохода или он просто загрязнен;
• выход из строя электрических элементов системы котла;
• в случае, если у вас котел двухконтурный, то система для подогрева воды израсходует большое количество электроэнергии.

4. Котел не реагирует на команды отключения – в агрегатах автоматического типа, отключение происходит само по себе, когда в помещении температура достигла заданного показателя по программе. Устройство при помощи которого определяется температура окружающей среды называется – термостатом, он передает данные на процессор, который встроен в командную плату.

Мы рассказали вам почему тухнет газовый котел, и как устранять данные проблемы. Однако не забывайте, что любые неполадки, кроме работ с дымоходом, также должен выполнять обученный специалист с сертификатом.

Смотрите также:

tehrevizor.ru

Тухнет газовый котел, что делать?

Газовые котлы наиболее популярны и повсеместно используются в системах автономного отопления. Несмотря на их эффективность и простоту в эксплуатации, нередки случаи, когда в холодную пору года отопительное оборудование тухнет, что влечёт за собой быстрое снижение температуры в помещениях. Естественным будет обращение к специалисту для устранения проблемы, но что делать, если тухнет газовый котёл, а у мастера нет возможности быстро приехать? В таком случае стоит попробовать разобраться в случившемся, чтобы понять почему гаснет фитиль и ликвидировать неисправность самостоятельно.

По какой причине устройство может внезапно потухнуть?

Содержание статьи

В вашем доме тухнет газовый котел, что делать вы не знаете? Прекращение подачи топлива автоматикой возможно по многим причинам. Наиболее распространённая из них – сильный ветер, однако, эта проблема знакома лишь владельцам частных домов. В этом случае обратный клапан под воздействием воздушного давления становится в закрытое положение, что является причиной моментальной остановки подачи газа.

ОБРАТИТЕ ВНИМАНИЕ. В случае частого задувания котла следует произвести реконструкцию дымохода. Возможно его монтаж выполнен с отклонением от правил и норм либо конструкция вентиляции не соответствует технологическим параметрам.

Основные причины прекращения работы современных котлов:

• срабатывание проточного датчика вследствие остановки теплоносителя;
• снижение либо полное прекращение подачи воздуха;
• скачок электрического напряжения либо же его отсутствие;
• неисправность датчика тяги или выход из строя термопары;
• слабая тяга в дымоходе;
• перебои в подаче газа.

При внезапном затухании котла необходимо поочерёдно проверить все причины, которые приводят к возникновению проблемы начиная с наличия тяги в дымоходе.

Причины затухания отопительного оборудования и их устранение

Газовые котлы представляют собой сложную систему с множеством различных приборов и датчиков, при этом поломка одного элемента приводит к полной остановке деятельности устройства в целом. Например, неверная настройка запальника требует регулировки давления (о проблеме свидетельствует «отрыв» пламени), выход из строя циркуляционного насоса – ремонта либо замены детали.

ВАЖНО. Многие котлы оборудованы устаревшей автоматикой, не срабатывающей в случае обратной тяги, которая чрезвычайно опасна, поскольку скапливает продукты горения внутри помещений, отравляя тем самым жильцов.

Заметить затухание котла можно далеко не сразу, ведь чаще всего он расположен в отдельном помещении. Это чревато тем, что проблема обнаруживается по остывшим батареям и снижению температуры в жилище.

Недостаточное давление газа

Распространённая ситуация, при которой затухание котла вызвано отсутствием газа. Причина может крыться в слабом давлении внутри сети либо поломке оборудования. К последней относится разгерметизация креплений, которая влечёт за собой утечку газа и снижение его давления, что вызывает срабатывание системы и её отключение. Кроме того, допускается поломка счётчика газа, заедание котельного механизма и дальнейшее прекращение подачи газа.

СОВЕТ. Для обнаружения утечки воспользуйтесь обыкновенной намыленной губкой – в местах разгерметизации появятся пузыри.

Нарушения в работе дымохода

Не менее частая причина, которая образуется в результате образования наледи на трубе в результате охлаждения и оседания конденсата. Постепенно её слой становится толще, тяга снижается, и автоматика прекращает подачу топлива. Решить проблему несложно – достаточно тщательно прочистить дымоход и эффективно теплоизолировать.

Ещё одним последствием проблемы может стать обратная тяга – усилившийся или переменчивый ветер попадает в трубу, задувая при этом котёл. Во избежание этого следует заменить трубу с учётом её высоты, которая должна быть минимум на 50 см выше конька.

Некорректная работа вентилятора

Вентилятор устанавливается с целью принудительного удаления с камеры сгорания дыма и контролируется датчиком давления, который при возникновении неисправностей делает невозможной эксплуатацию отопительного оборудования. Обнаружить поломку несложно:

• разряжающая турбина вращается медленно либо остановилась, при этом мотор шумит;
• появление на индикаторе поломки в виде «Задержка в срабатывании реостата».

К причинам поломки относятся неисправность катушки индуктивности, износ подшипников, разбалансировка турбины, низкое питание либо его полное отсутствие и др. Лучшим решением в этом случае будет обратиться к специалисту, который произведёт ремонт либо замену вышедших из строя комплектующих.

Нестабильное энергоснабжение

Скачки в сети невозможно предугадать, при этом низкий уровень напряжения приводит к затуханию газового котла, а восстановление нормального уровня – к его повторному включению. В большинстве случае владельцы ничего не заметят, однако, подобные перепады пагубно влияют на состояние оборудования и снижают сроки его эксплуатации.

СОВЕТ. Во избежание отключения котла вследствие скачков в сети рекомендуется установить стабилизатор напряжения или же источник бесперебойного питания.

Неисправности вследствие сильных морозов

Сильные морозы приводят к скорейшему появлению ледяных наростов на оголовке, что влечёт за собой прекращение доступа кислорода и дальнейшее затухание газового котла. Попросту сбить их невозможно, ведь лёд находится не только снаружи, но и внутри. Выходом станет демонтаж оголовка и его размораживание в ванной или другой ёмкости. В это время котёл можно запускать, но только под постоянным контролем и с перекрытием газа в основной горелке.

Самостоятельная починка газового котла при его затухании

Настенные котлы, оборудованные открытой либо закрытой камерой сгорания, представляют собой сложные устройства, но устранение поломки своими руками всё же, возможно, как и у прочих их разновидностей. Не работать котёл может по 3 причинам:

• полное выключение устройства;
• отсутствие розжига при включении и загорании индикатора и дисплея;
• розжиг и последующее за ним затухание горелки.

Манипуляции следует осуществлять в соответствии с инструкцией к прибору, в которой обычно указываются основные неисправности и как с ними бороться.

СОВЕТ. В первую очередь рекомендуется проверить напряжение, поскольку, например, банальное срабатывание автомата может вызвать его отсутствие.

Если напряжение в норме, необходимо демонтировать переднюю панель при помощи отвёртки, после чего проверить все предохранители в блоке. Обнаружив неисправный, следует заменить его, что может помочь и котёл заработает, в противном случае – обратиться к мастеру. Его также нужно вызывать, если при тщательном осмотре выявлены сгоревшие элементы на плате, оборванные провода и подтёки. Некоторые неполадки можно устранить даже при отсутствии опыта и навыков:

• прочистить засорённый грязевик;
• докачать воздух, в случае невысокого давления в баке;
• ликвидировать протечки и долить воду до нормального уровня;
• наладить циркуляционный насос, ослабив в центре него винт и стравив воздух.

Безусловно, ликвидировать сложную неисправность у обычного пользователя не получится, однако, простая неполадка вполне поддастся, что позволит избежать значительных теплопотерь, сэкономить денежные средства и нервы. Составляющие успеха – неукоснительное следование рекомендациям и инструкциям, а также уверенность в своих действиях.

setafi.com

Почему тухнет газовый котел и что делать, если не зажигается горелка

Во время отопительного сезона котельное оборудование частного дома должно функционировать без перебоев. Но бывают неприятные ситуации, когда происходит остановка котла в автоматическом режиме. Причем неприятность может случиться в самые холодные дни, дом быстро остывает и появляется опасность размораживания системы. В некоторых случаях можно попытаться самому устранить неисправность, разобравшись, почему тухнет газовый котел.

Внешние причины затухания горелки

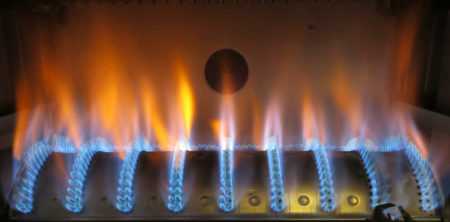

Горелка газового котла

Причины затухания горелки котла могут быть вызваны внешними факторами и неполадками в устройстве самого агрегата. Эти факторы бывают следующие:

• ухудшение естественной тяги дымохода или ее опрокидывание;
• понижение давления газа в магистрали;
• неисправности счетчика газа, приводящие к уменьшению пропускной способности;
• засорение газового фильтра;
• отключение электроэнергии;
• недостаток приточного воздуха;
• сквозняк в доме, создающий кратковременный переизбыток приточного воздуха;
• неполадки системы отопления.

Очень редко резкие порывы ветра могут опрокинуть тягу в вертикальных наружных дымоходах или вытяжных шахтах, устроенных в толще стены, из-за чего газовый котел может тухнуть.

В дымоходе, диаметр и высота которого рассчитаны верно, а верхняя секция выполнена в виде сопла, опрокидывание тяги от порывов ветра практически исключено.

То же самое касается вытяжных шахт, выложенных из кирпича. Однако, если в районе проживания часто возникают сильные ветра и их порывы все же достигают горелки, на верхний конец дымохода устанавливаются специальные устройства: сопла или флюгеры. Последние имеют конструкцию, позволяющую выходному отверстию поворачиваться по направлению ветра и всегда находиться к нему «спиной».

Сопло для выброса дыма:

Дымоходный флюгер:

Чаще бывает затухание газовых котлов с коаксиальными дымоходами, выведенными горизонтально сквозь стену. Как правило, коаксиальный выход снаружи прикрыт декоративной решеткой. Решение простое: нужно изучить, с какой стороны чаще всего происходит задувание, и оттуда прикрыть боковые отверстия в решетке. Кроме вышеперечисленных мероприятий следует чистить внутреннюю поверхность дымохода от сажи не реже 1 раза в 2 года.

Понижение давления газа в трубе бывает достаточно редко и вызвано тем, что в особо холодные дни все потребители используют свои водонагреватели на максимуме. Вопрос следует решать еще на стадии приобретения котла, выбирая агрегат, адаптированный под низкое давление газа. После уже трудно исправить проблему, как вариант – резко увеличить диаметры подводящих газопроводов. Но это требует согласования с газовыми службами, не исключено, что дешевле будет купить новый котел или попробовать установить на старый адаптированную горелку.

Более прозаичными являются такие причины, как засорение газового фильтра или неисправность счетчика, что приводит к недостаточному расходу газа и автоматической остановке газового котла. Решение очевидно: фильтр нужно разобрать и почистить, а по поводу счетчика сделать заявку в газовую службу, самостоятельно его снимать и разбирать не допускается.

Отключение электричества приводит к остановке циркуляционного насоса и возрастанию температуры теплоносителя в котле. Современные установки в своем большинстве снабжены автоматикой безопасности, которая отключит горелку. Чтобы избежать подобной ситуации, лучше приобрести блок бесперебойного питания.

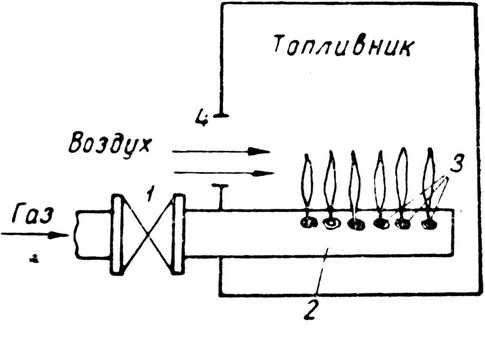

Работа газовой горелки

Атмосферные горелки чувствительны к недостатку воздуха или его переизбытку. В помещение топочной приточный воздух должен поступать из других комнат, обычно через зазор под входными дверями. Иначе воздуха для горения не хватает и газовый котел гаснет. Явление связано с отсутствием вытяжки, создающей в помещении разрежение и побуждающей воздух из других комнат перетекать в топочную. Поскольку данную проблему быстро решить не получится, придется дверь в котельную держать постоянно открытой. Но тут есть и другая сторона: при открывании входной двери в дом и сильном порыве ветра появится резкий сквозняк, в результате чего в горелке может произойти отрыв пламени и ее затухание.

Устройство газовой топочной нужно выполнять в соответствии с Правилами, учитывая все требования к помещению и оборудованию.

К автоматическому отключению котла могут привести и неполадки в системе отопления. Например, перегрев теплоносителя или его недостаток в системе.

Неполадки внутри установки

Современные газовые котлы оборудованы минимальным комплектом автоматики безопасности, перекрывающим подачу газа по таким признакам:

1. Падение давления газа в магистрали.
2. Недостаточная тяга, создаваемая дымоходом.
3. Затухание горелки от внешнего воздействия.

Расширенный комплект автоматики позволяет контролировать температуру теплоносителя, регулировать интенсивность горения и так далее. Чем сложнее устройство, тем больше в нем элементов, подверженных неисправностям. Из-за них блокируется подача топлива и следует искать причину, по которой не зажигается газовый котел. Приведем перечень возможных неисправностей:

• Горелка поджигается, но через несколько секунд гаснет. Причиной может быть загрязнение сажей фотоэлемента датчика контроля пламени. Надо очистить элемент и повторить попытку розжига.
• Выход из строя датчика тяги блокирует поступление газа в горелку. Можно попытаться очистить датчик, если это не поможет, то заменить его.
• Вышедшая из строя термопара, управляющая клапаном безопасности, не даст горелке работать при отпущенном регулировочном колесе при розжиге. Неисправный элемент надо заменить.
• Подача газа также блокируется при неисправном датчике давления теплоносителя. Как временное решение, его контакты можно включить напрямую, но впоследствии поставить новый элемент.
• «Мертвый» дисплей может свидетельствовать о том, что сгорел предохранитель контроллера, поможет его замена. Такой же эффект бывает при неверной фазировке электрической сети, это лечится просто: нужно вилку вытащить из розетки и вставить обратно, перевернув ее.

Определить, по какой причине котел тухнет и где следует искать неисправность, поможет паспорт на изделие или инструкция по эксплуатации. В них расшифрованы коды ошибок, появляющиеся на дисплее отопительной установки при каждом случае некорректной работы.

Заключение

Газовые установки относятся к оборудованию повышенной опасности, поэтому первое действие при их отключении – проверка загазованности помещения и его проветривание. Только после этого можно разбираться, что делать если тухнет газовый котел. Второе действие – проверка тяги, а третье – изучение кода ошибки на дисплее. Это поможет понять, в состоянии вы сами устранить неполадку или придется вызвать мастера.

cotlix.com

Чистка газового котла АОГВ-11.6-3 своими руками

К написанию этой публикации подвигла цепь событий, вынудивших меня опробовать свои силы в самостоятельном обслуживании газового котла. Замечу сразу – это не совсем «обмен передовым опытом», как его обычно представляют, так как некоторые изложенные факты говорят, наоборот, об исходной полной неопытности пользователя. Но, возможно, изложенная информация поможет тем, кто ознакомится с ней, избежать подобных ошибок.

Чистка газового котла АОГВ-11.6-3 своими руками

Дело в том, что при кажущемся изобилии информации в сети, пришлось столкнуться с тем, что внятных пошаговых инструкций отыскать не так уж и просто – чаще всего всё ограничивается выборочными советами на форумах. Заводское руководство по эксплуатации многие проблемы освещает достаточно сухо, и особой ясности не вносят, а некоторые важные аспекты вообще в нем практически упущены, что, в принципе, и привело к ситуации, о которой пойдет речь. Итак, чем была вызвана и как проводилась чистка газового котла АОГВ-11.6-3 своими руками.

Содержание статьи

С чего всё начиналось

В приобретенный собственный дом мы въехали в сентябре 2002 года. Система отопления была (и остается) открытого типа, но тогда она была организована по принципу естественной циркуляции. Котельная – в отдельной пристройке, оборудованной по всем имеющимся правилам. В качестве генератора тепла использовался старый чугунный котел с газовыми горелками, каких-то, как сейчас помнится, невероятно больших размеров, еще и с «самопальной» кладкой из шамотного кирпича внутри. С ним было – полное разорение: ежемесячно в наши не самые холодные зимы (Молдавия, Приднестровье) счетчик накручивал по 800 кубометров!

Одним словом, было принято решение провести замену. Остановили свой выбор на АОГВ-11.6-3-У, и из соображений невысокой стоимости, и учитывая массу хороших отзывов об этой модели от знакомых. Одновременно был установлен и циркуляционный насос. Результаты не заставили себя ждать – уже следующей зимой в доме было намного комфортнее, причем тепло распределялось равномерно по всем помещениям. А ежемесячный расход газа упал более, чем втрое! – обычно укладываемся в 220 – 270 кубометров.

Вот он – циркуляционный насос в соответствующей обвязке. За все 13 лет ни разу не пришлось переходить на естественную циркуляцию теплоносителя

К чести производителей, необходимо сразу сказать, что за прошедшие 13 лет абсолютно никаких проблем с работой этих приобретённых приборов не было. Даже в холодную зиму 2008-2009, когда шла очередная «газовая война», и давление в трубах подачи газа было снижено до критического минимума, котел вполне справился с задачей – дома было нежарко, ну и замерзание нам не грозило. Честно говоря, мне даже странно было читать на форумах, что у многих дома на таких котлах стоит постоянно подвязанной кнопка газового клапана – никаких проблем с автоматикой за все время эксплуатации просто не проявлялось.

Визиты инспекторов газового хозяйства у нас в городе проводятся регулярно. Никогда особых нареканий по поводу эксплуатации оборудования не высказывалось. Единственное замечание было в позапрошлом году – заменить гофрированный участок дымохода (до врезки в коренную трубу) на изготовленный из оцинковки. Недостаток был устранен.

В этом году похолодание пришло рановато, и уже в начале октября было решено запустить котел на самую минимальную мощность. Но обнаружилась проблема – фитиль запальника не желал загораться, а если и загорался, то таким крошечным пламенем, что его еле было видно. Естественно, такой факел не обеспечивал прогрев термопары, и автоматика не срабатывала.

Похожая ситуация (но в меньших масштабах: факел загорался сразу, но был слабеньким) наблюдалась и годом ранее. Сопло запальника явно подзабилось, и в прошлом году помогло то, что я (на свой страх и риск), ухитрился через длинную изогнутую трубочку брызнуть на этот «жиклер» баллончиком с жидкостью для прочистки карбюраторов. После того как жидкость испарилась, попробовал зажечь – все заработало, и прошлой зимой в течение всего отопительного сезона больше никаких проблем не возникало.

В прошлом году удалось обойтись без разборок – сопло прочистилось от такой жидкости для карбюраторов

Но в этом году подобная мера оказалась недостаточной – эффект получился даже обратный. Запальник вообще перестал зажигаться.

Очень не хотелось полностью снимать весь газовый узел с горелками (а я тогда еще и не знал, насколько это доступно). Попробовал, открутив трубочку подачи газа на запальник от блока магнитного клапана, продуть ее с помощью автомобильного насоса. Бесполезно. Делать нечего – пришлось думать, как снять весь блок горелок, чтобы провести механическую очистку форсунки запальника.

Котел, естественно, обвязан, система заполнена. Доступ снизу – минимальный, так как котел еще стоит и в специальном приямке. Все это поначалу очень пугало – как же провести демонтаж газового узла? Толковых советов не нашёл, но попалась на одном из форумов подсказка – этот узел вращается относительно центральной оси – входной газовой трубы.

Так как не предполагалось сколь-нибудь значительных по масштабу операций, фото на той  стадии я не делал. Показанные ниже операции проводились позднее, при повторной разборке котла. Но суть остается той же.

• Итак, если постараться взглянуть на котел снизу (для первичного обследования «обстановки» поначалу использовал подложенное снизу зеркало) открывается примерно такая картина:

Вид на донную часть котла – фото 1

Сам блок горелок смонтирован на донной крышке. Стрелкой поз. 1 показан вход трубы подачи газа на основную горелку. Поз. 2 – это вход трубок запальника и термопары. А весь этот узел, помимо жесткости газовой трубы, удерживается на отбортовке цилиндрического кожуха котла тремя зацепами. Они расположены по краю донной пластины на вершинах правильного треугольника. Синей стрелкой показан один из них, тот, что расположен несколько левее запального окошка.

Вид на донную часть котла – фото 2

Второй зацеп – ближе к тыльной части котла слева (если стоять лицом к запальному окну).

Третий – почти что ровно под узлом автоматики, на уровне опускающихся вниз к поддону вертикальных трубок.

Вид на донную часть котла – фото 3

• После тщательного осмотра всей донной части, никаких других крепежных или фиксирующих элементов не обнаружил. Значит, должны быть пазы, через которые эти выступы можно вывести из зацепления с отбортовкой кожуха. В итоге оказалось, что паз – всего один, и расположен он в области третьего зацепа (по ходу показа). Чтобы попасть на него, поддон необходимо немного провернуть по часовой стрелке. На иллюстрации направление проворота показано зеленой стрелкой. Кстати, хорошо виден и открывающийся непрокрашенный участок кожуха – видно, как смещается поддон.
• С принципом крепления разобрался. Но для того, чтобы провернуть поддон и снять блок горелок, естественно, необходимо отсоединить от узла автоматики газовую трубу, трубку запальника и контактную трубку термопары.
• Первым делом, еще раз проверил, перекрыта ли подача газа из домашней разводки.

Прописная истина, но лишний раз не помешает проверить – не оставлен ли открытым кран на подаче газа к котлу

• Затем аккуратно свинтил гайки на штуцерах блока автоматики.

Разборка подсоединений труб в блоке автоматики котла

1 – трубка подачи газа на факел запальника. Ключ на 12.

2 – трубка с контактом термопары. Ключ на 12.

3 – труба подачи газа на основную горелку. Ключ на 27.

Паронитовая прокладка на основной газовой трубе снялась. Проверил –состояние отличное. На факельной трубке – прокладка осталась на штуцере тройника, но тоже – видно, что не изношенная, и вполне еще послужит.

• После разборки этого узла поддон достаточно легко провернулся, и через паз ближний к трубкам держатель вышел из зацепления с кожухом. Теперь, поддерживая поддон снизу, слегка подаем его на себя – и из зацепления вышли и остальные два держателя. Весь узел опускаем на пол, а потом аккуратно достаем между ножками котла наружу.

Поддон с закреплённым на нем узлом горелок снят.

На фото показан снятый поддон, но еще раз оговорюсь – фото делались позднее, при вторичной разборке котла. В первый раз картина была намного «чище». Далее, по тексту будет понятно, почему на это обращается столько внимания.

• Проверил состояние основной горелки – она была совершенно чистая, без следов какой-либо деформации. Претензий к ее работе и не возникало.
• Затем перешел к «виновнику» всей этой затеи – к соплу запального факела. Открутил два винта, удерживающие этот узел (фитиль плюс термопара) в собранном положении. Винты, правда, поначалу сопротивлялись, но после обработки WD-40 все же пошли. Снял коробчатый кожух с запальной горелки, добрался до форсунки.

Сама латунная форсунка была сверху покрыта легким белым налетом (типа накипи), и это очень быстро, без усилий, снялось мелкой наждачкой. Само сопло, да, было подзаросшим, едва «прорисовывалось» даже визуально. Тоже ничего страшного – взял тонкую медную жилку от распущенного кабеля и прочистил отверстие. Для гарантии – еще и продул под давлением насосом со стороны подключения трубки к тройнику блока автоматики. Все задача выполнена!

• Заодно, пока есть свободный доступ, очень аккуратно наждачкой-«нулёвкой» почистил и изгиб трубочки термопары: там был очень легкий слой окисла – накопилось за период летнего простоя.
• Произвел аккуратно сборку всех узлов в обратной последовательности. Немного помучался с обратной установкой поддона – но потом приловчился.

Надо сначала поступательно, без перекоса, поднять весь этот блок, чтобы горелка зашла внутрь корпуса, а узел запальника и термопары не цеплялся за отбортовку кожуха. Затем, стоя со стороны труб, слегка подать весь этот узел на себя, дать небольшой наклон вниз, чтобы слегка приподнялся (буквально на пару градусов!) противоположный край поддона. Потом, подавая поддон вперед, следует одновременно надеть два дальних зацепа, чтобы они зашли на отбортовку кожуха. Ближний к себе зацеп направить в вырезанный паз, а когда он войдет в него – весь поддон провернуть против часовой стрелки. Величину этого проворота визуально подскажет положение труб – газовая труба окажется прямо под своим патрубком блока автоматики, как было при разборке.

• Установил на место все трубки, предварительно проверив наличие и правильность прилегания прокладок. Обтянул ключом гайки на трубе подаче газа и на трубке запальника. Перед обратной установкой трубки термопары очень осторожно, буквально еле касаясь, почистил «нулевкой» контактные площадки. Эту гайку, в соответствии с прочитанными рекомендациями, затягивал не ключом, а от руки, только усилием пальцев.
• Проверил герметичность соединений – принёс с кухни губку с моющим средством, открыл подачу газа, «промылил» места соединений газовых трубок — все нормально, никаких признаков утечки нет.
• Попробовал запустить котел. Фитилек загорелся отлично – ровным пламенем, «омывающим» изгиб термопары. Буквально через 15-20 секунд – сработал газовый клапан. Подождал пару минут, потом открыл подачу газа на основную горелку – загорелось ровно, без хлопка. Поэкспериментировал – несколько раз закрывал и открывал подачу на основную горелку: все хорошо – фитиль горит ровно, не гаснет, горелка разжигается так же штатно.

Все, выставил примерно нужный уровень нагрева, закрыл щиток на окошке розжига, и ушел, полный гордости за успешно проделанную работу.

Тогда я еще не знал, что мои «приключения» только начинаются!

Узнайте, как выбрать газовый котел, изучив основные критерии оценки, в специальной статье нашего портала.

Неожиданная проблема

Несколько дней работа котла не вызывала никаких нареканий – он не затухал, система отопления работала хорошо. Однако прошло около недели, и мне показалось, что в котельной появился ранее несвойственный ей запах – это не запах газа в чистом виде, а скорее «аромат» сгоревшего газа. Кроме того, начало складываться впечатление, что, по ощущениям домашних, тепла стало недоставать.

Пару раз котел погас ночью – безо всяких видимых причин. Ну а дальше – больше. Спустя примерно неделю, я, зайдя в котельную, увидел жутковатую картину – пламя горелки пытается «выбраться» через закрытое щитком окошко розжига. Достаточно большой участок металлического кожуха над окном раскалился почти докрасна, краска на нем полностью, до «чистого» металла обгорела.

За тринадцать лет эксплуатации ничего подобного не было – последствия буквально нескольких дней «нештатной» работы

Естественно, котел был сразу же потушен. После того как он остыл, я попробовал, в качестве эксперимента, провести розжиг. Фитиль работает нормально, автоматика тоже срабатывает хорошо. Но когда разжигается основная горелка, то, во-первых, пламя имеет выраженные оранжевые концы языков пламени. А во-вторых – «корона» пламени направлена не полностью вверх, а стремится еще и  в просвет между теплообменником и внешним кожухом котла.

Понятно — это явный признак того, что внутри котла поток горячих газов встречает какое-то сопротивление, одним словом – каналы заросли сажей. Сажа везде, даже на обводе запального окошка – никогда ранее не было, чтобы я как-то пачкал руки при розжиге, а сейчас на пальцах появляются черные пятна, кстати, очень трудно смываемые даже теплой водой с мылом.

Но остается не выясненным вопрос – почему? Ведь за столько лет с подобной проблемой сталкиваться не приходилось никогда.

Полез вновь по форумам – искать причину. И на одном из них наткнулся на дельный совет – такая картина свойственна неполному сгоранию газа, без подачи дополнительного воздуха. Стал плотнее разбираться с конструкцией своего котла, и выявил то, на что просто не обратил ранее внимания. Это – хомутообразная заслонка на входе газовой трубы в котел, снизу, прямо у поддона. Там на трубе имеются два диаметрально-противоположно расположенных отверстия, которые и прикрывает эта заслонка.

Вот она – заслонка (желтая стрелка), и прикрываемые ею отверстия для подачи воздуха (красная стрелка)

Побежал проверять: так и есть – заслонка практически полностью перекрывает оба отверстия. Слабое знание «матчасти» привело к тому, что я на этот нюанс совершенно не обратил внимания. А в процессе разборки блока горелок, по всей видимости, случайно переместил эту заслонку в положение, при котором доступ воздуха был перекрыт.

Попробовал открыть эти окошки и провести розжиг котла – да, пламя тут же изменило цвет и стало более ровным. Но «корона», естественно, все так же стремится в пространство между кожухом и теплообменником, то есть от очистки котла найденная причина меня никак не избавляет.

Проведение чистки котла

Понятно, что для проведения чистки мне необходимо вновь выполнить разборку – так же демонтировать блок горелок, и плюс к этому – снять верхнюю крышку котла.

• Пришлось несколько помучаться со снятием зонта, переходящего в металлическую часть дымохода. Дело в том, что сам дымоход в котельной – кирпичный, коренного типа, установлен на фундаменте, и в него вмурованы две трубы – от котла и, выше, от газовой колонки.

Котел, колонка и врезка их дымоходов в общую коренную кирпичную трубу

Дымоход – вид с улицы. Рядом с ним – вентиляционная труба котельной

Трубу котла вмуровывал сам, сделал это в свое время качественно, и «сидит» она очень плотно. Пришлось приложить усилия, чтобы добиться небольшого люфта. Но в итоге получилось – удалось приподнять ее настолько, чтобы хватило просвета для снятия с трубы зонта. Картина открылась весьма колоритная.

После небольших мучений с приложением силы зонт, соединяющий котел с дымоходом, снят

Уж под самим зонтом видны залежи сажи. А если посмотреть на зонт снизу, то на полусферическом рассекателе–сборнике конденсата – мягкий рыхлый слой сажи толщиной под 10 миллиметров.

Вид на зонт снизу – все заросло сажей

Сажа пока что не спеклась – мягкая и рыхлая, легко удаляется. Но толщина слоя – впечатляет!

• Чтобы снять верхнюю крышку котла, необходимо для начала отсоединить и демонтировать датчик тяги. Он удерживается на крышке пластинками, которые прикручены двумя саморезами (на иллюстрации выше – показаны синими стрелками). Но сколько я не крутил эти саморезы – они проворачивались на месте, не страгиваясь вверх ни на миллиметр. В конце концов, плюнул на это дело – решил снимать крышку вместе с датчиком. Для этого вначале ключом на 14 отвернул гайку соединения трубки с тройником блока автоматики.

Откручиваю соединение трубки датчика тяги от тройника блока автоматики

Сразу проверил паронитовую прокладку – «живая», осталась на месте, и поэтому решил ее не тревожить.

Трубка датчика тяги отсоединена

• Дальше, казалось бы, все просто – крышка зафиксирована на кожухе котла тремя саморезами.

Один из саморезов, удерживающих крышку, расположенный на «фасадной» части котла

Саморез, который расположен на фасадной стороне котла, вышел достаточно легко.

А вот два других – оказали «яростное сопротивление». Они попросту не желали страгиваться с места. Не помогали ни мощные отвёртки, ни обработка WD-40, ни простукивание – стоят неподвижно.

Все предпринятые меры оказались безрезультатными – стронуть с места два оставшихся самореза (показаны стрелками) так и не удалось

В конце концов, начали «зализываться» прорези под отвёртку – но все с тем же нулевым результатом. Выход напрашивался один – срезать головки саморезов шлифмашинкой, благо, они сделаны не «под потай».

Пришлось прибегать к радикальным мерам – срезать головки саморезов «болгаркой»

Ничего страшного – срезал очень аккуратно. Забегая вперед, скажу, что впоследствии заменил эти крепления на кровельные саморезы с головкой-шестигранником – на случай будущих чисток котла. Держит даже лучше, и выкрутить – никакой проблемы не составит.

• Крышка сидела плотно, и пришлось даже несколько простучать ее снизу – уперев деревянный брусочек в нижнюю кромку. После этого она ровненько снялась.

Небольшое приложение усилий – и крышка снята

На тыльной стороне крышки хорошо заметны следы, которые остались из-за неправильного прохождения продуктов сгорания. Они отыскали себе путь между теплообменником и кожухом котла, далее сходясь к центральному отверстию дымохода.

Вот этот просвет «избрали» для себя газы для свободного выхода (красная стрелка)

Естественно, говорить о какой-то эффективности работы котла в такой ситуации не приходится – он скорее грел помещение котельной, чем отдавал тепло в систему. Про безопасность подобного функционирования лучше вообще промолчать.

• Водяной теплообменник котла сверху прикрыт своей крышкой. Она зафиксирована и плотно прижата к нему с помощью специальных креплений – металлических клиньев (на иллюстрации сверху они показаны желтыми стрелками). Снимаются эти фиксаторы – очень легко.

Снять фиксаторы можно с помощью плоскогубцев

Думал, что они пружинные – ничего подобного. Эти клинья сделаны из обычной мягкой стали, а их усики изогнуты по тому же принципу, что и обычные шплинты. Они легко сводятся к центру, а затем клин вынимается из прорези.

Снятый стопорный клин

• Таким же образом убрал все стопора, а затем снял крышку. И ужаснулся…

Под крышкой все буквально забито сажей

Этот небольшой просвет между теплообменником и крышкой, в котором потоки газа от трех каналов должны объединяться в один центральный для выхода в дымоход, плотно забит сажей.

• Теперь необходимо из каналов теплообменника достать вставки-турбулизаторы газового потока. Они без особого сопротивления поддались вверх, когда подцепил их плоскогубцами.

Кадр плохо сфокусированный, но все рано хорошо видно, какой жуткий слой нагара насел на лепестках турбулизаторов

Картина получилась даже хуже, чем я мог себе представить – слой сажного нагара на лопастях турбулизаторов впечатляет своей толщиной!

Все три турбулизатора извлечены и ждут операции чистки

Заодно сразу смотрю, в каком состоянии эти вертикальные цилиндрические каналы. Картина соответствующая…

Так выглядел канал теплообменника после извлечения турбулизатора

Естественно, что если даже «вывести за скобки» проблемы тяги, ни о какой эффективности работы котла при столь заросшем снаружи теплообменнике и речи не идет.

• Далее, снял поддон котла с блоком горелок – как выполняется эта операция, я уже рассказывал выше.

Снятый блок горелок на поддоне котла

• Все, можно переходить непосредственно к чистке всех узлов. Для этой операции в хозяйственном магазине была приобретена обычная пластиковая щётка для бутылок – она пойдет для вертикальных каналов. Подвязал ее изолентой к деревянной рейке, чтобы пройти каналы по всей их высоте.

Знаю, что «классикой» для домашнего творчества является синяя изолента, но у меня была только белая 🙂

А для чистки остальных деталей и поверхностей приобрел плоскую щетку с мягким латунным ворсом.

Практика показала, что выбор оказался удачным – такая щека отлично счищает и сметает сажу, но без риска повредить какие-то детали

• Прочистку начинаю с верхней плоскости теплообменника – счищаю и сметаю вниз весь сажный нагар. Получилось так, как показано на иллюстрации выше.
• Затем перехожу к прочистке каналов. Сажа от стенок отходит достаточно легко – еще не успела «задубеть». Характерно, что она очень маслянистая.

Прочищаю каналы теплообменника – сажа отходит достаточно легко, без приложения особых усилий

Куча сажи под котлом растет на глазах.

• После очистки самого котла, перехожу к снятым деталям и узлам. Чтобы не разводить лишнюю грязь в помещении котельной, переношу все это действо во двор.

Очищена верхняя крышка теплообменника

Вслед за ней – верхняя крышка самого котла

Удалены сажные наслоения с колпака

Так стали выглядеть после проведения очистки турбулизаторы

Последним шагом убираю нападавшую сверху сажу и с блока горелок

Сама горелка и в этот раз чистая, если не считать той сажи, что нападала сверху – она легко смахнулась щеткой. Заодно сразу слегка подчищаю «нулевкой» трубочку термопары – это не помешает.

Вот такая гора сажи образовалась на месте проведения чистки

• После завершения операции чистки, перехожу к обратной сборке котла. Вначале установил на место блок горелок – об этом уже рассказывалось выше. Сразу скоммутировал все трубки, проверил прокладки и затянул гайки.

И вот здесь сразу заострил свое внимание на положение задвижки воздушного канала. При чистке я этот хомут снял с трубы (не знаю,  правда, зачем), но при обратной установке оказалось, что он изготовлен из мягкой стали, и никакими пружинящими качествами не обладает. После установки он стал болтаться и просто соскальзывать вниз. Пришлось сделать небольшое усовершенствование – просверлить в «ушах» отверстия, и после надевания заслонки чуть стянуть ее длинным винтом М5. Получилось нормально – теперь хомут надежно удерживается в заданном положении, но и переместить его – не составляет особого труда.

Хомут-заслонка, усовершенствованная установкой винта.

На иллюстрации показано, что отверстия для подачи воздуха открыты наполовину.

• Следующий шаг – ставлю на место турбулизаторы.

Канал теплообменника чистый. Снизу хорошо виден край круглой газовой горелки.

Установка турбулизаторов – очень проста, и ошибиться здесь просто невозможно – они вставляются в каналы и удерживаются в них за счет расположенного сверху уширения центральной металлической пластины. Вставляю их так, чтобы эта пластина была сориентирована по радиусу цилиндрического теплообменника, то есть лопасти при этом расположатся примерно по касательной к окружности.

Вставляю первый турбулизатор в канал теплообменника

Все три турбулизатора установлены на свои места

• Следующий шаг – ставлю на место крышку теплообменника. Проушины для фиксаторов вошли в прорези крышки.

Установлена крышка теплообменника …

Вставляю в прорези проушин металлические шплинты-клинья, и слегка подбиваю их с тыльной части – чтобы крышка максимально плотно прилегла к теплообменнику. После этого плоскогубцами развожу усики – всё, крышка надежно закреплена.

… и зафиксирована стопорами

• Далее, устанавливаю на место верхнюю крышку котла. Сориентироваться с ее правильным положением помогают отверстия от единственного вышедшего нормально самореза. В моем случае датчик тяги не снимался – он уже стоит на месте, и остается только подсоединить его трубку к тройнику и затянуть гайку.

Установлена верхняя крышка котла, подсоединена трубка датчика тяги

• Завершаю сборку установкой колпака. Подсовываю его под трубу, надеваю на ее раструб (заходит очень плотно), и затем аккуратно устанавливаю на место. Три выступа на колпаке должны попасть в соответствующие отверстия крышки котла, и при этом вырезанное полукруглое окошко разместится над проходящей трубкой термодатчика.

Подсоединением к трубе и установкой на место колпака сборка котла завершается

• Естественно, после этого были проверены все соединения на герметичность.
• Перехожу к долгожданному моменту – к запуску котла. Фитилек загорелся сразу, и уже через секунд 15 сработал магнитный клапан. Пока все хорошо.

Открываю подачу газа – горелка зажигается легко, огонь горит ровной короной, с одинаковой высотой языков пламени, и смотрят они не в стороны, а направлены выраженно вверх, что и требовалось доказать!

Автоматика сработала отлично, котел работает!

• Попробовал «поиграть» с воздушной заслонкой. В итоге пришлось ее приоткрыть еще немного – добился ровного голубого пламени, практически без примесей красных или оранжевых оттенков. Экспериментальное перекрытие и подача газа (моделирование выключений и пусков котла) прошло успешно – факел запальника устойчив, и горелка загорается сразу и практически бесшумно.

Всё работает! Пламя выраженно голубого цвета, и корона направлена строго вверх, в сторону теплообменника!

С тех пор прошло уже две недели – каких-либо нареканий на работу котла не было! Впереди зима, и, надеюсь, что никаких неприятных сюрпризов система отопления нам не преподнесёт.

А для себя решил следующее:

• Внимательнее относиться к мелочам любой конструкции – все имеет свое предназначение, и непродуманные действия способны привести к нештатным ситуациям.
• Процесс чистки освоен, он не столь сложен, так что буду проводить его регулярно – перед началом каждого отопительного сезона, хотя бы для профилактики.

Узнайте, как произвести установку газового котла в частном доме, изучив требования обязательные к соблюдению, в специальной статье нашего портала.

Автор отдает себе отчет, что подобные работы, вообще-то, должны проводиться соответствующими специалистами. Поэтому эту статью необходимо расценивать не в качестве руководства к действию, а только как повествование о случившемся – о том, как одна совсем небольшая ошибка, невнимательность, привела к серьезным проблемам и потребовала их срочного устранения. Надеюсь, что полученная информация кому-то покажется полезной.

stroyday.ru
