Установка и подключение турбонадставки к котлу Protherm klom 17
По многочисленным просьбам, продолжаем пополнять интернет отсутствующими инструкциями по очень популярному котлу Protherm klom 17.
Речь пойдет о подключении турбонадставки или, как её ещё называют, турбонасадки для котлов Protherm klom 17.
Для чего нужна турбонадставка? Турбонадставку применяют в случае, когда необходимо произвести отвод продуктов горения рядом с котлом (например, в стену строения на небольшой высоте от котла) или при сильно зауженном дымоходе ( ну, не подумали, когда дом строили, что его ещё и отапливать надо!))
Выбираем турбонадставку для котла, исходя из таблицы:
| ТИП ТУРБОНАДСТАВКИ | ТИП/МОЩНОСТЬ КОТЛА |
| PT20 | 20 KLOM, 20KLZ, 20 PLO |
| PT30 | 30 KLOM, 30KLZ, 30 PLO |
| PT40 | 40 KLOM, 40KLZ, 40 PLO |
| PT50 | 50 KLOM, 50KLZ, 50 PLO |
Для примера возьмём самую популярную надставку Protherm ПОЛУ-ТУРБО PT 40, которую подключаем к котлу Протерм 40 клом 17

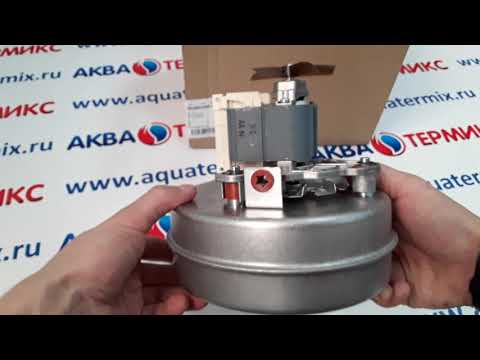

Турбонадставка Protherm PT40Не буду описывать, как её правильно поставить непосредственно на котёл : этой информации полно на просторах интернета, да и сложного ничего нет.
На всякий случай инструкция здесь.
Подключение турбонадставки к котлу Protherm Klom 17.
Внимание!
В продаже часто встречаются турбонадставки от Klom 16. Внешне очень схожи. Разница заключается в коммутации проводки как внутри турбонадставки так и в подключении к котлу. При неправильном подключении выходит из строя плата котла! Если есть сомнения, уберите полностью проводку внутри и проведите новую как описано в этой статье!
Из турбонадставки Protherm ПОЛУ-ТУРБО PT , выходят 2 кабеля:
Турбонадставка Protherm PT 40 без крышки.1 — это питание вентилятора. 2 — это контакт датчика разряжения…. по — научному «манометрический выключатель».
Питание вентилятора Protherm ПОЛУ-ТУРБО PT подключаем к разъёму Х13 на основной плате.
Для тех у кого нет клемника к разъёму X13 , найти его можно по этому арт: 0020275278
Контакты манометрического выключателя — к контактам 1 и 2 «главной клеммной планки», перед этим удалив оттуда перемычку.
С подключением разобрались.
Настройка котла Proterm Klom 17 при подключении турбонадставки.
Теперь необходимо зайти в сервисное меню котла ( как это сделать, описано здесь).
Выбираем пункт d.28 (Настройка, функция реле много-
функционального модуля 2).
Заходим в него и выбираем пункт «4» (клапан отходящих газов). После этого выходим из меню.
Немного о принципе работы турбонадставки Protherm ПОЛУ-ТУРБО PT :
Перед подачей газа на горелку котёл запускает двигатель турбонадставки, который, в свою очередь, создает тягу, на которую реагирует манометрический выключатель и даёт команду котлу на розжиг. Вот и вся процедура. Надеюсь, эта статься была для Вас полезной.
Внимание! Последнее время было несколько обращений к нам. Причина: долгая ( 5-6 минут) работа турбонадставки после выключения горелки.
В представительстве «Proterm» нам ответили, что были изменения в последних версиях ПО. Котлы поставленные с начала 2018 года, все имеют такой алгоритм работы с турбонадставкой и это не является неисправностью. Смыл этого изменения нам не понятен, представитель «Протерма» также не смог объяснить зачем это было сделано. Ранее задержка выключения составляла 30-60 сек. и итого хватало с избытком. Ещё статьи по теме:
- Котёл PROTHERM KLOM 17. Настройка.
- Коды ошибок котла PROTHERM KLOM 17
- Подключение датчика наружной температуры Protherm Klom 17
- Настройка эквитермического режима котла
Установка и подключение турбонадставки к котлу Protherm klom 17
Для чего же необходима турбонадставка? Турбонадставку применяют в случае, когда необходимо произвести отвод продуктов сгорания, а дымохода нету (решили не тратить на него деньги))) или же например, в стену строения на небольшой высоте от котла или при сильно зауженном дымоходе.
Выбираем необходимую турбонадстройку из таблице ниже:
|
Для примера возьмём самую популярную надставку Protherm ПОЛУ-ТУРБО PT 40, которую подключаем к котлу Протерм 40 клом 17

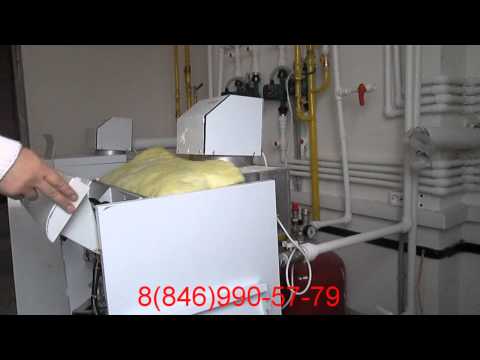

Как ее правильно поставить непосредственно на котёл я думаю трудности не возникло.
Так вот из надстройки выходит два кабеля:
- первый техжильный это питание, фазы соединяются в коричневую фишку которая идем с турбонадстройкой, а земля на корпус панели как на фотографии;
- второй провод двухжильный это датчик разряжения или манометрический выключатель его подсоединяем к клемной планке коричневый провод слева, синий справа, но все видно на фотографии.
Питание вентилятора Protherm ПОЛУ-ТУРБО PT подключаем к разъёму Х13 на основной плате.
Контакты манометрического выключателя — к контактам 1 и 2 «главной клеммной планки», перед этим удалив оттуда перемычку.
Подключение манометрического выключателя от турбонадставки к плате котла Protherm klom 17Настройка напольного котла Proterm Klom 17 при подключении турбонадставки.
Теперь необходимо зайти в сервисное меню котла.
Выбираем пункт d.28 (Настройка, функция реле много-
функционального модуля 2).
Заходим в него и выбираем пункт «4» (клапан отходящих газов).
После этого выходим из меню.
Немного о принципе работы турбонадставки Protherm ПОЛУ-ТУРБО PT :
Перед подачей газа на горелку котёл запускает двигатель турбонадставки, который, в свою очередь, создает тягу, на которую реагирует манометрический выключатель и даёт команду котлу на розжиг. Вот и вся процедура. Надеюсь, эта статься была для Вас полезной.
