Почему тухнет газовый котел: что делать, если гаснет фитиль

Содержание

• Из-за чего это происходит
• Неисправности
• Причины затухания газовых котлов с открытой камерой сгорания
• Погасание запальника при отключении основной горелки
• Проблемы с дымовой трубой
• Нарушение тяги
• Падает давление
• Чрезмерное и недостаточное количество воздуха
• Почему выключается атмосферный газовый котел
• Что делать для решения проблемы
• Восстановление работы агрегатов настенного и турбированного типа

В домах и некоторых квартирах нередко можно встретить систему автономного отопления.

Даже с учетом того, что подобное оборудование характеризуется высокой надежностью, с ним могут возникнуть неполадки. Чтобы быть к ним готовым и не ломать голову над вопросом – что делать, если тухнет газовый котел (АОГВ) и почему, стоит изучить причины и рекомендации, представленные в данной статье.

Из-за чего это происходит

По правилам безопасности, с момента как оборудование погасло, выполнять попытку повторного розжига можно только после выяснения основания произошедшего. Если эти требования не будут выполнены, возникает серьезный риск пожара, а может и взрыва.

Вот факторы, по которым система останавливает свою работу сама по себе.

• На входе в горелку образуется слишком низкое давление газа. Как итог срабатывает защита.
• Мало воздуха, чтобы поддерживался нормальный процесс горения.
• Нарушения в работе системе подачи электроэнергии. Всевозможные перебои и скачки напряжения.
• Проблемы с запальным устройством.
• Высокое давление водяного потока в отопительной системе.
• Нарушение целостности газопровода или устройств по распределению газа. При подобном исходе оборудование отключается.
• Низкая тяга или пламя задувается ветром.
• Выход из строя самой системы.

Чтобы обезопасить себя от возможных проблем, имеет смысл рассмотреть вариант с установкой оборудования энергонезависимого типа. Для его полноценного функционирования нет необходимости использовать насосы и вентиляторы.

Неисправности

Разобраться в том, почему затухает газовый котел не так сложно. Чаще всего автоматическая система отключает подачу топлива по следующим причинам:

• отсутствие тяги в дымоходе или ее уменьшение;
• упало давление газа.

Отключение может происходить как под влиянием каких-либо внешних факторов, так и из-за выхода из строя оборудования.

Если речь заходит об электрогазовых моделях, у которых камера сгорания закрытого типа, то здесь все устроено сложнее. Подача топлива отключается в следующих ситуациях:

• наблюдаются проблемы с подачей газа;
• теплоноситель перестал двигаться;
• датчик тяги сломался;
• было отключено электричество.

Устранить проблему своими силами бывает проблематично, но все же есть способы убрать какие-то неполадки своими руками. Для начала нужно лишь выявить причины, по которым они возникли.

Причины затухания газовых котлов с открытой камерой сгорания

Список возможных факторов будем рассматривать с учетом того, что агрегат использовался на протяжении нескольких сезонов и вдруг неожиданно стал гаснуть. Вот некоторые из них:

• недостаток кислорода;
• любые аппаратные неисправности;
• пропала тяга в дымоходе;
• если в помещении сильный сквозняк, это приводит к отрыву пламени;
• наблюдаются неполадки при подаче газа.

Проблема устройства в том, что моментально обнаружить этот факт не так просто. Особенно если агрегат стоит в отдельном помещении. Понять, что произошло, удается только после того, как в доме становится прохладно.

Погасание запальника при отключении основной горелки

Почему это происходит? Винт минимального потока газа отвечает за интенсивность подачи вещества к основной горелке в момент отключения или включения. Прежде чем произойдет выключение основной горелки, объем подводимого горючего должен быть уменьшен.

Очень часто заводская настройка заключается в слишком тугом закручивании винта. Проблема решается легким путем: необходимо по часовой стрелке его расслабить, двигаясь медленно и плавно.

Проблемы с дымовой трубой

Обычно виной всему становится засор – обвалившийся кирпич, упавшая внутрь птица или паутина. Проще говоря, необходимо почистить трубу, чтобы улучшить тягу. Если после обследования дымохода вы обнаружили, что он сильно загрязнен, причина, почему отключается газовый котел отопления, вероятно, заключается именно в этом.

А также некачественное оборудование может послужить источником проблем. Поэтому при выборе ориентируйтесь на ассортимент проверенных производителей таких, как компания Феррум, с продукцией и прайсом которой можно ознакомиться на сайте feflues.ru.

Нарушение тяги

Проверка наличия тяги – это первое что должен сделать владелец газового устройства. Для этого возьмите спичку и поднесите ее зажженную к окошку. Если пламя наклоняется в сторону проема, все в полном порядке и искать причину нужно в другом.

Если же огонь остается неподвижен, требуется выполнить перечень следующих действий.

• Окно в котельную следует приоткрыть, чтобы обеспечить приток свежего воздуха.
• Далее отсоединяем тот участок дымохода, который подключен к выходу отопительного оборудования.
  После этого проверьте, есть ли тяга в самой трубе. Если есть, придется заниматься чисткой.
• При отсутствии тяги в главном канале, выход только один – очистить его. Есть специальное люковое отверстие, созданное для прочистки. Достаточно открыть его и поместить внутрь небольшого размера зеркальце. Если выходного отверстия не видно, придется приступать к чистке.
• Визуально оцените состояние трубы, выходящей наружу. Может случиться так, что птицы свили там гнездо. Еще как вариант, обмерзание среза. В зимний период на конце трубы, которая выходит наружу, скапливается конденсат. Он быстро намерзает на стенках, и проходное отверстие сужается. Все это приводит к затуханию.

Для нормализации работы есть несколько возможных решений:

• У газовых настенных котлов отработанный газ и забор воздуха находятся в одной точке коаксиальной трубы, и из-за этого происходит наледь. Как варианты решений удлиняют внутреннюю трубу (по которой выходит газ на улицу) относительно внешней.
• Специалисты также рекомендуют утеплять наружную область дымохода минеральной ватой 5см толщины, чтобы не дать воздуховоду покрыться льдом.

Чтобы разобраться в том, почему тухнет фитиль в газовом котле, нужно поочередно проверить все описанные в статье моменты. Таким образом, вы наверняка выявите причину и устраните неполадки. Главное, в этом деле действовать аккуратно и без опыта стараться не разбирать основные элементы оборудования – это опасно. Если стандартные методы не помогают, вполне возможно, причина кроется в более сложных компонентах. Выполнять их диагностику и устранять поломку в таком случае должен опытный мастер.

Падает давление

После проверки тяги следует перейти к анализу процесса подачи топлива. Признаком низкого давления является постоянно гаснущая горелка, но при этом пламя на запальнике не тухнет. Необходимо проделать следующие манипуляции.

• Проверяем, поступает ли газ. Для этого достаточно закрыть дверь в комнату, где установлен котел, открыть окно и отсоединить шланг от теплогенератора. После открываем на несколько секунд кран. Если слышно шипение и ощущается запах метана, то подача в норме.
• При условии, что топливо не поступает, очищаем фильтр и пробуем запустить оборудование. Если желаемого результата добиться не удалось, придется обратиться к мастеру.

Если у вас проводились ремонтные работы трубопроводов, в них могли попасть кусочки ржавчины или окалина. Подобный засор магистрали станет серьезной проблемой, и устранить его можно лишь путем вызова специалиста. Самостоятельно выполнять разборку счетчика запрещено. Лучше доверить его диагностику и ремонт профессионалам.

С момента первых холодов, задача поставщиков топлива – четко контролировать уровень давления газа. Если вышло так, что служба не успевает поддерживать показатели в норме, сделать ничего не удастся, кроме как названивать поставщику и напоминать о его обязанностях.

Наша продукция

Одностенные дымоходы

Двустенные дымоходы

Монтажные элементы

Чрезмерное и недостаточное количество воздуха

Каждое из представленных явлений может стать причиной затухания. Чтобы котел функционировал в нормальном режиме, в топку всегда должен проникать поток воздуха через систему вентиляции. При этом допускать возникновения в помещении сквозняков нельзя, иначе это приведет к задуванию горелки.

Чтобы понять, хватает ли кислорода в комнате, нужно открыть окно и следить, как ведет себя пламя. Вот почему так происходит:

• При установке современных герметичных окон может прекратиться приток свежего воздуха.
• Если в кухне стоит слишком мощная вытяжка, может случиться так, что большая часть воздушного потока перетягивается благодаря ей.
• Межкомнатные двери в доме были обновлены. Зазоры между полом и створками уменьшились, отсюда и проблемы с поступлением кислорода.
• Подобный эффект наблюдается и в ситуации, когда устанавливается вытяжка в ванной или туалете.

Почему выключается атмосферный газовый котел

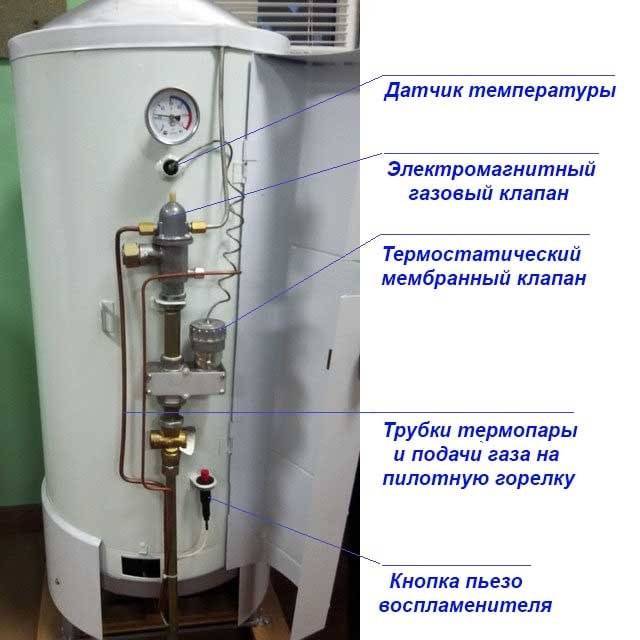

В оборудовании относящемуся к энергонезависимым имеются такие элементы, которые могут приносить массу проблем при эксплуатации. Выделяют такие признаки поломки.

• Если вы хотите поджечь запальник, но как только кнопка на клапане опускается, он сразу же тухнет. Это верный показатель выхода из строя термопара.
• Если главная горелка плохо поджигается и функционирует нестабильно с постоянными хлопками, а пламя имеет желтый цвет, это явный признак засорения топливного жиклера.
• Если котел вообще не зажигается и даже горелка, то тут чаще виновата система электропитания. Случаи когда сам элемент отказывает — редки.

Лучше не рисковать и не пытаться снять часть оборудования, чтобы получить доступ к засоренному элементу для его очистки. Но когда ситуация экстренная и другого пути нет, перед тем как приступить к выполнению работы, нужно перекрыть газ и тогда можно приступать. Все лишние стыки лучше не трогать, чем меньше вмешательств в устройство, тем лучше. После завершения требуемых манипуляций, следует проверить надежность соединения при помощи мыльного раствора.

Что делать для решения проблемы

Если у вас отопительная система, снабженная сложной электрической панелью управления, то пытаться исправить неполадки своими руками не нужно. Тут лучше доверить работу специалистам, у которых есть при себе необходимые инструменты и профессиональная аппаратура. Другое дело – это когда проблема не связана с электроникой, тут можно наладить все своими силами.

• Если давление газа на горелки низкое, а с самой магистралью все впорядке, нужно искать причину в арматуре и счетчике. Проверьте, нет ли там засоров. Когда вина на стороне газовой службы, связывайтесь с ними и требуйте восстановить нормальное давление. Можно увеличить мощность котла, чтобы температура отводящих газов, соответственно, поднялась, труба прогревалась больше и проблема просто отпала.
• Неисправности котла могут быть связаны с поломкой запального устройства. Иногда бывает достаточно просто достать его, убрать весь нагар и мусор, тщательно прочистить запальное отверстие и все. Но бывают моменты, когда все настройки этого элемента сбиваются. Придется регулировать уровень давления газа и тягу таким образом, чтобы пламя вело себя стабильно.
• Обращайте внимание на коды ошибок, которые появляются на электронном дисплее. Так проще определить причину неисправности и устранить ее.

Восстановление работы агрегатов настенного и турбированного типа

Котлы настенного типа, снабженные как открытой, так и закрытой камерой сгорания представляют собой довольно сложные устройства, которые оборудованы массой электронных элементов. Тут имеется и собственная система безопасности. Решить ряд проблем в данном случае можно своими руками, хоть иногда это бывает и непросто. Актуальны здесь все вышеперечисленные рекомендации.

Чтобы понять, где неисправность, нужна отвертка и инструкция. Если полистать техпаспорт, вы найдете коды поломок, появляющиеся на дисплее. При помощи отвертки снимается передняя панель. Вот 3 основных состояния оборудования, при которых оно вышло из строя:

• котел выключен полностью и все лампочки на нем погасли;
• устройство активно, дисплей подсвечивается, но розжиг не осуществляется;
• попытки автоматического запуска горелки есть, но как только она воспламеняется, пламя сразу же тухнет.

Если настенное оборудование в доме отказало полностью, всегда нужно первым делом проверить, идет ли на него напряжение. Может оказаться, что причина отключения связана со сработавшим автоматом, который находится в щитке распределения.

Еще один нюанс заключается в чувствительности к расположению фазы, особенно это касается импортных агрегатов. Проблема решается простым переключением вилки в розетке. Как только контакты поменяются, все заработает. Но почему газовый котел отключается сам по себе и как найти очаг неисправности?




После того как вы убедились, что напряжение к системе подается, можно начинать восстановительные работы первого состояния. Снимаем переднюю панель и следуем инструкции.

• Находим блок с предохранителями и проверяем каждый визуально или с использованием мультиметра. Скорее всего, какой-то один перегорел.
• Запасной элемент обычно можно обнаружить приклеенным к лицевой панели. Устанавливаем его на место вышедшего из строя.
• Если после проделанных манипуляций агрегат не запустился, остается только вызвать мастера. Причина тут, скорее всего, более серьезная и без профессионального оборудования и опыта не обойтись.

Сразу после того как откроете панель необходимо тщательно осмотреть имеющиеся элементы, оценить их состояние. Возможно, какие-то провода оборваны или повреждены. Если на самой плате видны следы возгорания отдельных компонентов, нужно срочно вызвать специалиста, исправить все своими силами тут не получится.

В двух остальных случаях, дисплей покажет вам код ошибки. Сверив его с паспортом изделия, можно будет установить причину неполадки. Причем если в документации указано обратиться за помощью в сервисную службу, то лучше так и поступить, а не пытаться исправить все самостоятельно. Своими силами можно справиться со следующими поломками.

• Когда забился грязевик, отвечающий за фильтрацию теплоносителя, нужно отключить оборудования от сети, закрыть краны подачи топлива и очистить сетку.
• Перестал работать насос. Поводом для этого может быть воздушная пробка или неполадки в работе ротора. В любом случае требуется открутить винт в центральной части и спустить весь воздух. Делайте все осторожно, так как будет вытекать много жидкости.
• Когда давление низкое и была выявлена протечка, для начала устраняем ее, после чего добавляем в систему воду.
• Если манометр указывает на низкое давление, причем протечек не обнаружено, следует подкачать немного воздуха в бак, который установлен внутри отопительного устройства.

Если подходить к проблеме серьезно, причины, почему гаснет газовый котел, обнаружатся быстро. В большинстве случаев решение не отнимает уйму времени. Если у вас есть какой-то опыт в обслуживании подобной техники, справиться можно и без помощи специалиста. Мастер нужен только в самых сложных ситуациях, когда дело касается поломок, связанных с электронными системами и перебоями в их функционировании. Или же в моменты, когда у вас самих слишком мало опыта или есть опасность допустить серьезную ошибку. Работа профессионала гарантирует положительный исход, пусть за это и придется заплатить.

Почему тухнет газовый котел │ газовый котел аогв

Почему гаснет газовый котел? Почему тухнет газовый котел АОГВ? Эти вопросы волнуют многих собственников жилья с индивидуальной системой отопления. Причин этой неприятной ситуации, особенно холодной зимой, немного, но каждая из них требует знания их возникновения и способов устранения.

Ремонт котла

Здесь следует разобрать каждую из них подробнее:

1. Малый уровень давления природного газа. Частые ситуации, когда некоторые котлы КСТТ, АКГВ и газовые – АОГВ автоматически выключаются из-за недопустимого давления в газопроводе. Но не всегда это связано именно с давлением в нем. Это могут быть неисправности деталей оборудования. А именно:

– неисправности счетчиков газа. Очень часто клинит штоки и клапан перекрывает подачу топлива. Это одна из причин затухания пламени на газовых котлах компании Лемакс. Для устранения следует определить, правильно ли работает счетчик.  При правильной работе показания должны изменяться плавно, без неприятных трескучих звуков. Шум издает неисправный измерительный прибор. При этой поломке, срочно вызывайте специалистов из газовой службы.

Важно знать. Самостоятельная работа по ремонту оборудования, приведет к штрафу и замене дорогостоящего оборудования;

• неисправность связана с температурным датчиком. При поломке, датчик показывает перегрев в помещении и котел полностью выключается. Требуется замена, проблема будет решена. При утечке горячей воды, может также выключиться оборудование. В этом случае устранив протечку, котел выходит в нормальный режим;
• плохое качество сборки приводит к утечке газа. Неприятный резкий запах газа, возможность взрыва и пожара требует срочного устранения и проведения ремонта. При этом перекрывается газ и выключается котел. Определить место утечки просто. Достаточно намылить, при помощи губки,  все стыки труб, соединения приборов. В месте утечки пена будет пузыриться.
2. Тухнет газовый котел АОГВ, проблема может быть связана с неполадками дымохода. Порывистый ветер, большой уровень влажности – эти причины могут вызвать проблемы в работе вентиляции, сильной  и обратной тяги. В вытяжку может попадать вода, порывы ветра и предохранить АОГВ от выключения может установка защитного устройства, увеличения длины трубы.  Для правильного расчета следует учитывать некоторые данные. При плоском устроении крыши, труба должна быть выше на полметра над поверхностью. Если расстояние до конька крыши менее 150 см, труба должна быть выше на 50 см конька крыши. А при расстоянии до верхушки крыши до 3 метров, вытяжка устанавливается вровень с коньком. Избыточное  давление воздуха может быть вызвано установкой дополнительных вентиляторов. Но и сама труба может доставлять неприятности. Во время сильных морозов может образовываться наледь, перекрывающая канал прохода воздуха. Увеличение температуры провоцирует большое количество конденсата. Накапливаясь в трубе, остывая,  он и образовывает наледь. Ее следует скалывать. Лучший выход – хорошая теплоизоляция. Она не даст образовываться наледи, а конденсат будет стекать в специальную емкость. Еще одна причина – труба прогорела, образовались дырки. Выход только один – замена вытяжки.
3.  Тухнет газовый котел – причина может быть в вентиляторе котла. Гаснуть запальник в этом оборудовании может из-за неполадок этого прибора. Возможен и полный выход его из строя. Обнаружить эту поломку просто. При поломке он начинает сильно шуметь, издавать скрежет. В этих случаях использовать оборудование запрещено. Перегрев может вызвать более серьезную, дорогостоящую поломку или пожар помещения.
4. Потухло пламя – причина может быть в отключении электроэнергии и поломке внутренней части котла.
Ремонт

Котлы с подключением к электропитанию занимают лидирующее положение на рынке отопительных агрегатов. Марки « Маяк», « Термотехник» могут испытывать перебои в работе и гаснуть. Газовый котел «Термотехник» тухнет из-за выхода из строя некоторых узлов и устройств агрегата. При поломке  циркуляционного насоса, котел начинает шуметь и тухнет пламя. Только проведение ремонта поможет быстро продолжить работу.

Неисправность запальника  легко определяется. Если при работе котла, посмотрев на пламя, виден отрыв его от запальника, следует настроить правильное давление газа. Неисправность или засор горелки тоже может привести к прекращению работы. Нужно обратить внимание на форсунки  и фильтр горелки. Прочистив их металлической щеткой, получаем работающий агрегат.

Датчик тяги следует осмотреть. При окислении контактов происходят сбои в работе. Окисленные контакты следует зачистить наждачной бумагой. Термопара управляет работой клапана безопасности. При ее поломке опускается регулировочное колесо, и оно препятствует розжигу и регулированию огня. При поломке, ее следует заменить.

Пламя на горелке зажигается и сразу гаснет – причина, возможно, в загрязнении фотоэлемента датчика контроля. Протерев его, проводим повторный запуск. При сильных морозах защитный конусообразный оголовок покрывается льдом, он может полностью или значительно сузить отверстие трубы и перекрыть канал вентиляции. Для устранения неполадки, его следует снять и разморозить. В это время котел должен работать только на запальнике. Затем, очистив защиту трубы, установив ее на место, выводим котел в рабочий режим.

Это важно. Для проведения ремонтных работ лучше привлекать специалистов. Забота хозяина котла – подготовить оборудование к работе, проверить состояние вентиляции и целостность трубы, соблюдать правила эксплуатации.

Некоторые марки котлов могут работать неправильно по ряду причин. Вот некоторые из них:

Почему тухнут газовые котлы марок «Лемакс» и «Маяк»?

Лемакс

Они имеют некоторые минусы при работе в зимнее время. Клинит шток на счетчике газа и клапан не открывается полностью. Это приводит к уменьшению подачи газа и тушению горелки и запальника. Также может возникнуть уменьшение подачи газа на запальник, при зажигании основной горелки. Автоматика реагирует и выключает подачу газа. Вызов техника, правильная регулировка оборудования, легко решит эти проблемы.

Почему тухнет газовый котел «Термо»?

АОГВ этой марки часто работают неправильно из-за нехватки воздуха. Они не оснащены вентиляторами. Нехватка воздуха в камере сгорания приводит к сильной копоти и неправильной работе термопары. Пламя смещается от нее, происходит ее остывание, и автоматика выключает подачу газа. « Лечить» эту проблему можно только уменьшением температуры воды и снижением нагрузки.


Почему газовые котлы «Теплотехник» и «Роос» тухнут при работе? На этом оборудовании, для правильной работы, установлены термопара и электромагнитный клапан. Запальник нагревает термопару, она вырабатывает ток, включается клапан, через который поступает газ для нагрева теплоносителя. Нарушение этого процесса приводит к погашению огня. Причин несколько – неисправность в термопаре (ее следует заменить), ослабились контакты на электромагнитном клапане (следует их почистить наждачной бумагой и затянуть). Для лучшего использования, клеммы и болты следует смазать солидолом. При засоре отверстия сопла запальника его следует прочистить металлической щеткой. При непопадании огня запальника на термопару, его следует отрегулировать.

В заключение, хотим напомнить некоторые основные моменты, которые следует помнить каждому пользователю отопительных приборов.

Для проведения ремонтных работ лучше привлекать специалистов обслуживающей организации. Не использовать неисправный котел. При снятом оголовнике трубы, работать можно только на запальнике. Перед началом отопительного сезона, проверьте состояние всего оборудования, вентиляционной трубы. При первых признаках утечки газа, сразу перекрывайте его подачу и вызывайте аварийную газовую службу по телефону 112 или 04.Выполняя все требования правильного использования котла, Вы получите теплый дом на долгие годы.
