Бортовой УРАЛ-4320: технические характеристики армейского военного вездехода (ТТХ: расход топлива, двигатель, устройство, сколько весит)

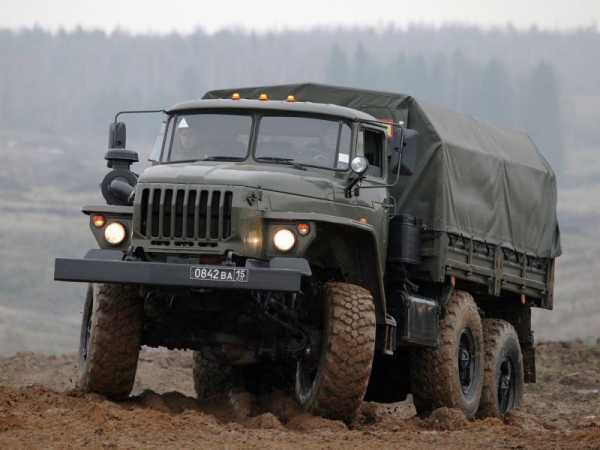

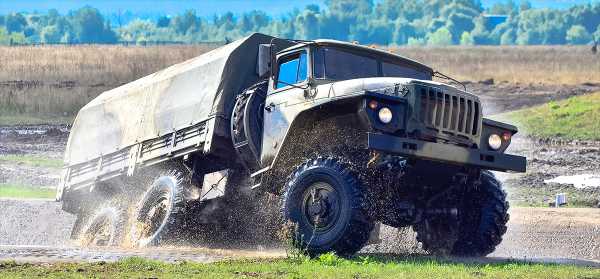

Военный УРАЛ-4320 (фото на бездорожье)

Танки грязи не боятся. Вот в чем главная особенность наших отечественных грузовиков. Не только КАМАЗы, все модели с полным правом могут применять этот афоризм к себе. Причем, в самом хорошем смысле слова.

Наши дороги (вернее направления) не дают расслабиться конструкторам и производителям, а мотивируют их на создание все более совершенных модификаций.

История создания

Примером тому история создания и совершенствования – Урала 4320. Появление на свет этого мощного трехосного вездехода тесно связано с историей первенца отечественного грузового автостроения – ЗиСа-ЗИЛа.

В начале Великой Отечественной войны часть производства московского автозавода ЗиС перевезли в уральский город Миасс. Эвакуированные мощности были направлены на выпуск двигателей и коробок передач. А в июле 1944 года завод приступил к производству уже проверенной модели грузовика ЗиС -5В.

В 1958 г. в списке отечественных грузовиков появился УралЗиС-355 – судя по названию некий гибрид московского и уральского автомобиля.

А с 1961 г. Уральский автомобильный завод начал производить первый большегрузный трехосный грузовик, который вместе с «семейством» зиловских автомобилей стал поставляться на вооружение Советской Армии.

Уральский большегрузный

Урал-375 – большегрузный автомобиль повышенной проходимости — сразу же пришелся по душе как военным, так и гражданским специалистам. В армии он стал использоваться не только для грузоперевозок и транспортировки личного состава, но и в качестве шасси для ракетных систем залпового огня «Град» и «Ураган».

А в народном хозяйстве этот трехосный полноприводный автомобиль, способный легко передвигаться по любому бездорожью и в любых погодных условиях, стал незаменимым помощником для геологов, нефтяников и газовиков.

soldats.club

Урал-4320, схема и технические характеристики грузового автомобиля, раздаточная коробка и передний мост, шасси, тормоза и кабина

Урал-4320 представляет собой брутальный грузовик родом из СССР, который был выпущен в 1977 году, и до сих пор производится на автомобильном заводе «Урал». Он имеет три ведущих моста и колёсную формулу 6х6. Этот мощный внедорожный грузовик может эксплуатироваться в самых жёстких условиях, неизменно удивляя окружающих своей надёжностью и брутальным внешним видом.

История появления автомобиля Урал-4320

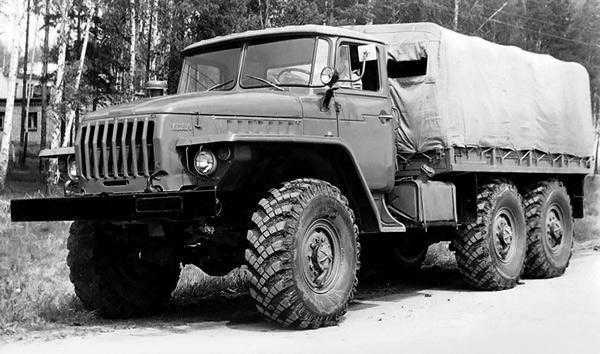

Грузовики Урал-4320 начали серийно выпускать в 1977 году. Главным отличием нового грузовика от Урал-375Д стало наличие мощного дизельного двигателя, расход топлива которого был значительно меньше, чем у бензиновой модификации. Новая модель настолько понравилась военным и хозяйственникам, что к 1986 году завод выпустил более миллиона шасси Урал-4320, на которые были установлены различные кузова.

Первые модели, которые выпускались до 1993 года, были оборудованы камазовскими дизелями, но после пожара 1993 года завод на Каме прекратил поставлять свои моторы другим производителям. Пришлось переходить на дизели Ярославского моторного завода. Так как сразу не удалось договориться с Ярославским заводом о поставке двигателей, в 1993 и 1994 году завод «Урал» был вынужден вернуться к выпуску автомобилей с бензиновым двигателем ЗИЛ-375. По своей схеме это был тот же Урал-375Д только с кабиной от Урал-4320.

Когда удалось договориться о поставке ярославских дизелей, на все шасси Урал-4320 устанавливались моторы двух видов:

Все грузовики с двигателями ЯМЗ-236 остались внешне без изменений, а модификации с ЯМЗ-238 получили новую кабину с увеличенным размером моторного отсека. Кроме размера капота, данные модификации можно быстро отличить по внешнему виду, так как у грузовиков с ЯМЗ-236 воздушный фильтр просто не поместился под капот, и его пришлось разместить на правом крыле. Начиная с середины 2000-х годов, все шасси Урал-4320 получили одинаковые кабины с удлиненным моторным отсеком.

В 2014 году всё семейство грузовых автомобилей на шасси Урал-4320 было модернизировано в серию Урал-М. При этом новая модификация сохранила кабину модели 4320. В 2015 году вся серия Урал-М была модернизирована за счёт установки кабины нового поколения «NEXT». Грузовик стал выглядеть более современно, хотя и утратил свой шарм и брутальность. Несмотря на это, кабина Урал-4320 по прежнему будет устанавливаться на шасси Урал-М, которые будут выпускаться на экспорт.

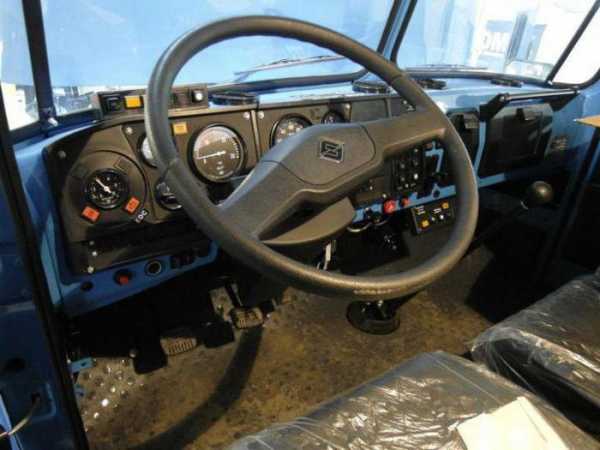

Экстерьер и интерьер Урал-4320

Базовая модификация автомобиля Урал-4320 представляет собой классический бортовой грузовик с металлическим кузовом. Автомобиль оснащён съёмными дугами, тентом и скамейками в кузове. Бортовой Урал-4320 имеет следующие характеристики:

  • Полная масса автомобиля равна 8 265 кг;
  • Машина может перевозить груз весом до 6 855 кг;
  • Вес буксируемого прицепа может достигать 11 500 кг;
  • Кабина Урала рассчитана на три места;
  • Водительское сиденье регулируемое.

Имеются модификации, оснащённые дополнительным спальным местом.

Технические характеристики Урал-4320

Так как Урал-4320 задумывался как военный грузовик, он обладает колоссальным запасом прочности. Мосты Урал-4320 надёжные и ремонтопригодные, широкая линейка двигателей способна удовлетворить любые запросы. Грузовик обладает колёсной формулой 6х6, а устройство мостов Урал-4320 способствует лучшей проходимости.

Шины у грузовика односкатные, они подключены к системе автоматической подкачки. Передняя подвеска зависимого типа, она стоит на рессорах и амортизаторах. Задняя подвеска тоже зависимая, расположенная на рессорах с реактивными штангами. На Урал-4320 устанавливалась раздаточная двухступенчатая коробка. КПП грузовика пятиступенчатая.

Тормоза Урал-4320 включают в себя три системы:

  • Основная двухконтурная рабочая система;
  • Запасная одноконтурная система;
  • Вспомогательные тормоза работают от пневматического привода.

Конструкция тормозов стояночного типа установлена на выходном валу раздатки Урал-4320.

Линейка двигателей Урал-4320

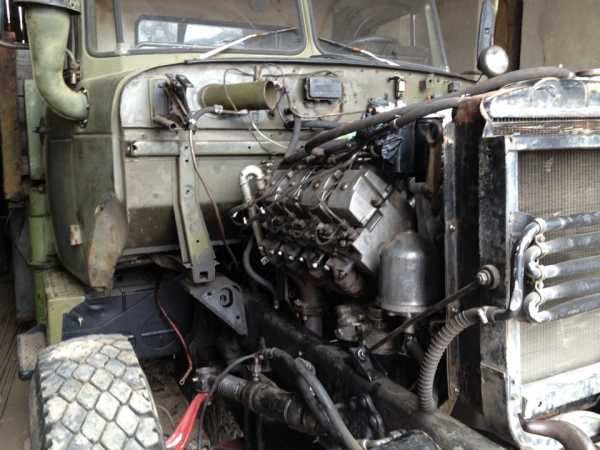

За всё время выпуска, на Урал устанавливалось множество двигателей различной мощности, не считая бензинового ЗИЛ-375:

  • КАМАЗ-740.10 рабочим объёмом в 10,85 литра. Этот мотор развивал мощность до 230 л.с, и устанавливался на грузовик до 1993 года. После страшного пожара на заводе КАМАЗ двигатели больше не поставлялись сторонним производителям;
  • ЯМЗ-226 – самый слабый двигатель в линейке. Его мощность равнялась 180 л.с;
  • ЯМЗ-236НЕ2 – четырёхтактный дизель с турбонаддувом. Его объём составлял 11,15 литра, а мощность 230 л.с;
  • ЯМЗ-238М2 с мощностью 240 л.с;
  • ЯМЗ-236БЕ2 – самый мощный серийный двигатель, устанавливаемый на базовые шасси Урал-4320. Развивает 250 л.с.

Кроме этих моторов, на грузовик по заказу можно установить дизельный мотор ЯМЗ-7601, который имеет мощность 300 л.с.

Камазовский мотор, который устанавливался на Урал с 1977 по 1993 годы, был хорошо изученным и доработанным. Имея меньшие габариты и вес, чем двигатель ЯМЗ-238, он обеспечивал машине высокую тягу на низких оборотах. Предпусковой подогреватель, топливный насос высокого давления и мощные аккумуляторы обеспечивали мотору лёгкий запуск даже в зимний период.

Двигатель ЯМЗ-238 имеет специфическое электрофакельное устройство для беспроблемного запуска мотора зимой. Тем водителям, которые имеют Урал-4320 с этим двигателем, нужно знать один нюанс – перед тем, как выключить зажигание, водитель должен дать мотору поработать вхолостую около двух минут.

Технические характеристики дизельных двигателей Урал-4320 полностью соответствуют параметрам Евро-3. Расход топлива по хорошей дороге у Урала составляет около 30-35 литров. Если это автопоезд, то расход возрастает на 5 литров. Если приходится двигаться в условия бездорожья, то расход топлива может возрасти до 50-60 литров на сто км. При этом запас хода составляет 600-1000 км, так как топливные баки вмещают 300 литров солярки. Модернизированные тормоза Урал-4320 отлично работают в связке со всеми устанавливаемыми моторами.

Кузов базовой модели Урал-4320 выполнен из металла, но имеются и деревянные кузова. Военные бортовые грузовики, рассчитанные на перевозку личного состава, способны перевозить около 30 солдат. Количество мест в кузове зависит от модификации.

Максимальный вес, который может перевести Урал-4320, равен 10 000 кг. При этом не стоит ждать от грузовика, что он с таким весом сможет проехать по бездорожью. Двигатель грузовика располагается очень высоко от земли, благодаря чему машина способна преодолевать глубокие броды. Широкие передние крылья, по которым можно сразу отличить Урал-4320 от ЗИЛ-131, не дают грязи попадать в водительскую кабину.

Модификации Урал-4320

Начиная с 1977 года, Уральский автомобильный завод выпустил множество модификаций своего популярного тяжёлого грузовика. Устройство каждого из них чем-то отличалось, неизменными оставались только мощные мосты Урал 4320. Вот список основных модификаций уральского автомобиля:

  • Урал-4320-01 был выпущен в 1986 году. От базовой версии эта модель отличалась новой, усовершенствованной кабиной (хотя внешне это практически незаметно), новой коробкой переключения передач и улучшенной грузовой платформой. Данная модификация ещё оснащалась мотором от КАМАЗ;
  • Урал-4320-10 – первая модификация, получившая двигатель от ЯМЗ. Это был шестицилиндровый ЯМЗ-236, развивающий 180 л.с. Машина предназначалась для перевозки людей и грузов в условиях бездорожья. Имелась лебёдка, которая помогала при застревании машины в грязи. Правда вытащить тяжёлый Урал было очень сложно. Нередко случалось так, что деревья, за которые закрепляли лебёдку, просто вырывались с корнем;
  • Урал-4320-31 – ещё одна из первых моделей с двигателем ЯМЗ. На этот раз это восьмицилиндровый дизель, развивающий 240 л.с. Кроме того, его настройки сильно отличались от ЯМЗ-236;
  • Урал-4320-30 получил увеличенную колёсную базу и грузоподъёмность. Эксплуатировать данную модель предполагалось в самых суровых условиях;
  • В 2002 году появилась модификация Урал-4320-41. На него устанавливали дизель ЯМЗ-236НЕ2, который отвечал стандартам Евро-2. Вариант 4320-40 отличался удлинённой базой;

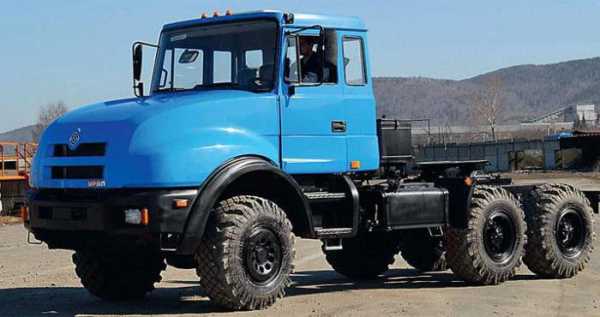

  • Урал-4320-44, созданный в 2009 году, получил новую кабину. Модель 4320-45 имела удлинённый кузов;
  • Самой мощной машиной в линейке стал Урал-4320-48, который получил двигатель ЯМЗ-7601, развивающий 300 л.с.

Все из вышеперечисленных модификаций производились в различных вариантах, начиная от бортовых автомобилей и самосвалов, заканчивая спецтехникой для военных и коммунальщиков.

Последние модификации Урал-4320 производились с учётом удобств водителя. Они получили новые, более комфортные кабины. Появилось стильное оперение из пластика и капоты из того же материала. Новые Уралы напоминают классические американские большегрузы, хотя для тяжёлых условий эксплуатации пластиковые детали совершенно не предназначены.

Урал-4320 стал достойным преемником бензинового Урала-375Д. Создателям удалось снизить расход топлива на 30-40 процентов. Сегодня Урал продолжает вызывать восхищённые взгляды водителей. Огромная тяжёлая машина способна провести тяжёлый груз туда, где застревают даже подготовленные внедорожники.

warways.ru

"Урал-377": история, особенности, техническая характеристика

В 1958 году Миасский автозавод начал работу над проектом автомобиля, который должен был занять свое место среди автотранспорта, предназначенного для народного хозяйства. Причем базовой моделью для нового грузовика стал "Урал-375" – грузовой внедорожник, который только планировалось запустить в серию.

Новый автомобиль получил маркировку "Урал-377", фото машины представлено ниже.

Причины создания 377-го

Считается, что основной причиной выпуска нового грузовика стало желание расширить модельный ряд и выпустить машину, которая нашла бы применение не только в вооруженных силах, но и на гражданке. К тому же в Советском Союзе ниша, которую мог бы занять трехосный грузовик с двумя ведущими мостами (6х4) и повышенной грузоподъемностью, была свободна.

Также в этот период времени в стране широкими темпами шло строительство целых сетей автодорог, покрытие которых могло выдержать нагрузку, доходящую до 6000 кг на один мост автомобиля. А для таких трасс грузовики-внедорожники были не нужны.

Однако создавать модель с нуля было дорого. Поэтому, следуя концепции унификации, сложившейся среди автопроизводителей в СССР, было принято решение новую машину унифицировать с полноприводным "Уралом-375", который уже готовился к серийному выпуску.

Отличия 377-го от 375-го

Автомобиль "Урал-377" в опытном варианте появился в 1961 году, и, на первый взгляд, он мало чем отличался от своего прототипа. Тем не менее это была уже другая машина. Основные отличия нового грузовика от своего «брата» вездехода были следующими:

  • Двигатель новой машины лишился экранирования электропроводки.
  • Передний мост перестал быть ведущим, его заменила трубчатая балка, а в связи с этим и у раздаточной коробки убрали один привод. Причем сама конструкция «раздатки» из-за требований унификации осталась без изменений.
  • Держатель запаски, который на 375-м располагался вертикально, на "Урал-377" конструкторы установили горизонтально, по правому борту, непосредственно под грузовой деревянной платформой. Сама платформа тоже изменилась и по объему стала больше, чем у вездехода.
  • На новый "Урал" впервые была установлена полностью металлическая, отапливаемая, двухдверная кабина, рассчитанная на трех человек (водитель+ 2 пассажира). Такую кабину в дальнейшем стали устанавливать на все последующие модели внедорожных грузовиков.

"Урал-377": начало пути

После проведения ряда заводских испытаний, в ходе которых устранялись выявленные недостатки, к осени 1962 года заводчане подготовили две машины уже для государственной проверки.

После успешного прохождения сначала государственных, а потом и межведомственных испытаний в марте 1966 года "Урал-377" рекомендовали для серийного выпуска. Причем в отчете последней проверки было отмечено: что новый "Урал" 6х4 соответствует заданным требованиям, является моделью, обладающей высокой степенью унификации с "Уралом-375" (серийной моделью), и новый грузовик можно использовать в качестве тягача, самосвала и шасси под разнообразные модификации.

"Урал-377": технические характеристики

  • Размеры по габаритам – 7 м 60 см х 2 м 50 см х 2 м 62 см (Д х Ш х В).
  • Грузоподъемность – 7 т 500 кг.
  • Полный вес – 15 т.
  • База – 4 м 20 см.
  • Клиренс – 40 см.
  • Максимальная скорость – 75 км/ч.
  • Расход бензина – 48 л на 100 км.
  • Силовой агрегат – ЗИЛ-375, бензиновый, 8-цилиндровый.
  • Объем силового агрегата – 7 л.
  • Мощность двигателя – 175 л/с.
  • КПП – пятиступенчатая.
  • Сцепление – сухого типа, двухдисковое.

Слабое место нового грузовика

Именно погоня за максимально возможной унификацией с серийным "Уралом" стала причиной того, что новая модель проигрывала по своим характеристикам уже разрабатывающимся тогда конкурентам – МАЗ-500 и ЗИЛ-133. Соотношение грузоподъемности машины к ее собственному весу было ниже, чем у МАЗа и ЗИЛа. Длина платформы для грузов была недостаточной, при этом она имела слишком большую погрузочную высоту – 1 м 60 см. Несмотря на то, что платформа была сравнительно небольших размеров, она имела критическую величину смещения к задней части машины. Такое ее расположение при полной загрузке, а также при перевозке грузов, выходящих за пределы кузова (длинномерных), приводило к частичному вывешиванию передних колес, что значительно снижало управляемость грузовика. Кроме того, на "Урал-377" устанавливался двигатель, работающий на бензине. Это притом что другие производители грузовиков в стране стремились устанавливать на свои модели более экономичные и практичные дизельные силовые агрегаты.

Пытаясь исправить эту ситуацию, заводчане начали разработку под названием "Урал-377М", в которой они попытались все эти недостатки устранить, однако ничего хорошего из этого не получилось. Модификация "Урала" "забуксовала" и остановилась на двух опытных машинах, так и не дошедших до массового выпуска.

Но несмотря на то, что новый грузовик повышенной проходимости получился не совсем удачным, автозавод выпустил 71 тысячу машин в различных модификациях:

  • "Урал-377Н". От базовой модели отличался широкопрофильной резиной.
  • "Урал-377К". Модель специально разработана для эксплуатации в низкотемпературных регионах страны.
  • "Урал-377С" и модификация СН – седельные тягачи для полуприцепов с допустимой массой 18,5 тонны.

Причем 377-й нашел свое применение не только на гражданке, но и в вооруженных силах. Его широко использовали и как тягач, и как шасси для монтажа спецоборудования.

fb.ru

Урал 4320 на гражданке и в армии

Урал-4320 — грузовой автомобиль повышенной проходимости двойного назначения с колёсной формулой 6 × 6, производящийся на Уральском автомобильном заводе в Миассе.

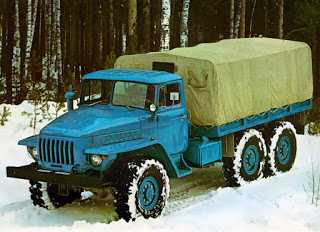

Урал 4320 1977 года

 Производство грузовиков и шасси линейки «Урал-4320» было начато 17 ноября 1977[1] и фактически данная серия производится по настоящее время, хотя и в существенно модернизированном виде.
Основное отличие Урал-4320 от линейки карбюраторного Урал-375Д — экономичный и тяговитый дизельный двигатель. На 1986 год выпущено более миллиона грузовиков. Изначально Урал-4320 оснащался дизельным двигателем КамАЗ-740, но в результате пожара на заводе двигателей КамАЗ 14 апреля 1993 года, поставки данного двигателя сторонним производителям прекратились, и на Урал-4320 (а также всех последующих моделях и модификациях грузовиков Урал) стали устанавливаться двигатели ЯМЗ-236 и ЯМЗ-238 Ярославского моторного завода. Из-за образовавшегося дефицита дизельных двигателей некоторая часть Урал-4320 выпуска 1993—1994 гг. была вынужденно оснащена карбюраторным двигателем ЗИЛ-375, то есть фактически было продлено производство модели Урал-375Д, но с оперением моторного отсека типа 4320. Первоначально модификации с двигателем ЯМЗ-238 отличались внешне более длинным моторным отсеком, а машины с двигателем ЯМЗ-236 сохранили такой же моторный отсек, как у машин с двигателем КАМАЗ-740 (отличие — у машин с ЯМЗ-236 воздушный фильтр на правом крыле из-за иной, более плотной компоновки моторного отсека). С середины 2000-х все машины независимо от модели двигателя выпускаются с удлинённым моторным отсеком.

Урал 4320-01 1986 года

 Грузовик предназначен для перевозок грузов, людей и буксировки прицепов по всем видам дорог и бездорожью. Конструкция рамная. Для увеличения проходимости применены полный привод, короткие передний и задний свесы, односкатная ошиновка, система регулирования давления в шинах. Герметизация агрегатов позволяет преодолевать водные преграды глубиной до 1,5 м. Силовая установка - 8-цилиндровый V-образный четырёхтактный дизель КамАЗ 740.10.

 Модификации на базе грузовика Урал 4320
ТС-4951 '1986

 Вахтовый автобус на шасси Урал-4320-10. Предназначен для перевозки вахтовых бригад в тяжелых дорожных и климатических условиях по всем видам дорог и местности.

АПА-5 на шасси Урал-4320 '1986

 Аэродромный пусковой агрегат силовая установка, служащая источником энергии для питания бортовых систем и запуска двигателей летательных аппаратов на земле.

БМ-21-1 "Град" на шасси Урал 4320 '1986

 Боевая машина залпового огня.

cccpcars.blogspot.com

Армейский вариант грузовика «Урал-М» » Военное обозрение

Минобороны России продолжает реализовывать программу обновления автомобильной техники вооруженных сил. В настоящее время ведутся серийное строительство и поставки автомобилей и разработка новых проектов. Так, в будущем планируется начать поставки техники семейства «Мотовоз-М», которое будет включать в себя несколько базовых колесных шасси разных типов. Одним из представителей нового семейства, которое пойдет в серию, может стать военный вариант грузовика «Урал-М». К настоящему времени эта машина существует, как минимум, в нескольких экземплярах и уже успела пройти часть испытаний.

Перспективный грузовой автомобиль «Урал-М» относится к новому семейству «Урал-Next», которое в обозримом будущем должно прийти на смену существующей технике Уральского автомобильного завода. В рамках семейства «Урал-Next» разработаны два базовых шасси (4х4 и 6х6), которые могут использоваться в качестве основы для коммерческих и военных автомобилей. Модификация трехосной полноприводной машины, предназначенная для вооруженных сил, относится к линейке «Урал-М».


По имеющимся данным, предлагаемый грузовик «Урал-М» представляет собой глубокую модернизацию давно известной машины «Урал-4320». В перспективном проекте предусматривается использование ряда новых комплектующих, направленное на повышение характеристик техники. Кроме того, доработаны некоторые основные элементы конструкции, что так же должно сказаться на показателях машины. Использован любопытный подход к созданию кабины и ее оснащения. Уральский автомобильный завод, входящий в состав «Группы ГАЗ», принял участие в создании техники с общим названием NEXT. Характерной чертой всех этих машин, выпускаемых под новой маркой, является использование унифицированной кабины, незначительно дорабатываемой для использования на конкретной машине.
Армейский грузовик "Урал-М". Фото Vestnik-rm.ru

Предлагаемый автомобиль «Урал-М» сохраняет общую компоновку своего предшественника. Он строится по капотной схеме, а все агрегаты закрепляются на раме. С точки зрения общей архитектуры, от существующих «Урал-4320» новая машина отличается только составом использованных агрегатов и конструкцией отдельных деталей. Тем не менее, все использованные доработки позволили значительно повысить характеристики новой машины в сравнении с существующей.

Предлагаемый армии грузовой автомобиль новой модели имеет длину около 9 м и снаряженный вес на уровне 8,25 т. При этом на грузовой площадке или в кузове может перевозиться до 13 т груза. Также имеется возможность буксировки прицепа массой до 11,5 т. Таким образом, полная масса нагруженной машины достигает 21,3 т. За счет использования трехосного шасси обеспечивается оптимальное распределение массы по осям. Так, на переднюю ось приходится порядка 5,3 т, оставшиеся 16 т – на заднюю тележку.

Требуемые характеристики обеспечиваются при помощи дизельного двигателя ЯМЗ-536 мощность 285 л.с. С двигателем соединяется механическая коробка передач ЯМЗ-1105 и трансмиссия, в состав которой входит раздаточная коробка с блокируемым межосевым дифференциалом. Использованная трансмиссия обеспечивает передачу крутящего момента на все шесть колес. Для повышения характеристик все мосты нового шасси имеют усиленную конструкцию.


Схема машины "Урал-М". Рисунок Ural-next.ru

Утверждается, что грузовик «Урал-М», в зависимости от массы груза, способен развивать скорость до 80 км/ч (по другим данным, до 100 км/ч). Запас хода составляет 1000 км. При необходимости машина способна пересекать водные преграды вброд. В таком случае глубина водоема не должна превышать 1,75 м.

За счет обновления конструкции удалось повысить ресурс всех систем. Так, теперь рекомендуется проводить техническое обслуживание через каждые 15 тыс. км пробега (ранее этот параметр не превышал 6-8 тыс. км). Гарантийный период был увеличен до 2 лет или 100 тыс. км пробега. Ресурс конструкции, по информации производителя, составляет 350 тыс. км.

Модернизированный автомобиль «Урал-М» предназначается для перевозки людей и грузов по шоссе и бездорожью в различных климатических и метеорологических условиях. По желанию заказчика базовое шасси может оснащаться кузовами различных типов, от бортового с тентом до металлических фургонов с различным специальным оборудованием. Перевозка груза может выполняться не только в кузове, но и на прицепе. За счет полной загрузки собственного кузова и буксировки прицепа полная масса автопоезда может превышать 32,5 т.

В середине января этого года появились сообщения о начале испытаний нового грузовика, предназначенного для армии. На одном из автомобильных испытательных полигонов Урала была замечена новая трехосная машина, которую опознали как военный вариант «Урала-Next». Таким образом, испытания перспективного военного автомобиля стартовали не позже начала этого года.


Армейский грузовик "Урал-М". Фото Vestnik-rm.ru

В середине июня Уральский автомобильный завод сообщил о начале пробега, в котором будут участвовать несколько новых машин семейства «Урал-М». С 15 июня по 8 августа автомобили преодолели несколько тысяч километров и добрались из Миасса до Нягани, где состоялся финиш автопробега. Необходимо отметить, автомобили, участвовавшие в пробеге, относятся к семейству «Урал-М», однако в этом мероприятии не была задействована военная модификация грузовика.

Пока другие машины нового семейства совершали марш по дорогам Урала, один из новых военных грузовиков принимал участие в выставке «Армия-2015». В ходе этого мероприятия демонстрировался образец военного «Урала-М» в армейской темно-зеленой окраске, оснащенный бортовым кузовом с брезентовым тентом. Посетители выставки могли заметить, что новая машина сохранила отработанную и проверенную годами конструкцию кузова для пассажиров или груза, но при этом получила новую трехместную кабину.

Перспективы военного грузовика на базе шасси «Урал-М» пока до конца не ясны. Эта машина в настоящее время находится на испытаниях и, по-видимому, пока не готова к полномасштабному серийному производству. Официальные лица министерства обороны пока тоже не выражали интерес к предлагаемой технике. Тем не менее, первые официальные заявления о предлагаемом грузовике могут появиться в самое ближайшее время. Остается следить за новостями и пресс-релизами военного ведомства.

По материалам сайтов:
http://ural-next.ru/
http://vestnik-rm.ru/
http://uralst.ru/
http://industrial-news.com/

topwar.ru

Военные машины России: УРАЛ 4320, КамАЗ 43101, КЗКТ 7428, история ГАЗ 66

Армейская автомобильная техника всегда являлась основой обеспечения боеспособности войск на передовых позициях фронтов. Как и любое другое мобильное оснащение, грузовики постоянно модифицируются и проходят испытания в полевых условиях. Результаты использования служат данными, которые корректируют в усовершенствованных моделях.

Производство первых грузовиков в СССР

Первые грузовые автомобили для нужд армии были созданы на основе уже существующих зарубежных образцов концернов Dodge и Ford. Эти машины были существенно доработаны Горьковским автозаводом уже в первые годы существования советской автомобильной индустрии для использования в сложных условиях.

Грузовики прошлых лет, уже ставшие легендой АМО-Ф-15, ЯГ 10, демонстрировали явное деление на тыловые (близкие по свойствам к гражданским машинам) и тактические (с более высокой проходимостью).

Традиционные Урал 375, УАЗ 469, ГАЗ 66, ЗИЛ 131 – и модификации базовых моделей долгое время с успехом использовались как в народном хозяйстве, так и в Вооруженных силах. История страны середины – конца 20 века связана именно с этими грузовиками. Усовершенствованные формы их до сих пор не исключены из применения в промышленности и армии.

Современные тенденции

Сегодня, наряду с конкретными техническими характеристиками важнейшим фактором при использовании грузового автомобиля является многофункциональность, возможность использования отдельных механизмов для различных целей.

Требования, выдвигаемые к армейскому тяжеловозу, отличны от потребностей прошлых лет:

  • универсальность применения конструкции;
  • возможность перевозки как воинского контингента, так и грузов любого класса;
  • использование с прицепами и без;
  • приспособляемость к установке боевых орудий;
  • применение в боевых условиях и в мирное время.

Для удовлетворения потребностей Российской армии автопарк Вооруженных сил обеспечен следующими грузовыми единицами:

  • многофункциональные автомобили;
  • колесные тягачи;
  • специализированные и универсальные колесные шасси;
  • прицепы и полуприцепы;
  • многоцелевые кузова-прицепы различной конфигурации;
  • бронекапсулы-контейнеры для установки внутрь крытых кузовов;
  • гусеничные машины.

Предлагаем к прочтению статью как сделать вездеход своими руками.

Армейские грузовики сегодня

Производством грузовиков для российской армии занимаются несколько автомобильных заводов: Уральский («Урал»), Камский («КамАЗ»), Курганский («Русич»), Брестский («Вощина»), Кременчугский («КРАЗ»), Московский («ЗИЛ»). Неизменным поставщиком двигателей для большинства моделей любого из этих производителей является Ярославский моторный завод.

Лучшие современные машины

Стандартизированные схемы грузового автопрома служат основой для разработки новых моделей военного транспорта.

На автомобилях реализован высокий уровень защиты при помощи:

  • бронирования кабины;
  • заднего фальшборта для защиты колес;
  • навеса решетки перед радиатором;
  • установка бронированных элементов оперения и капота для защиты крыши, днища и двигателя;
  • применения бронированного стекла;
  • установки взрывостойких топливных баков;
  • использования устойчивых к механическим повреждениям шин.

Аналогичные усиления применяются на автомобилях марок «Урал 4320», «ЗИЛ 4320», «КамАЗ 43101» и других.

Наиболее используемые в современной российской армии – грузовики Урал 4320 и его модификации, а также КамАЗы.

Основные характеристики используемых в армейских условиях грузовиков приведены в таблице.

Урал 4320КамАЗ 43101КЗКТ 8014
заводУральскийКамскийКурганский
колесная формула6 х 66 х 610 х 8
грузоподъемность5000 кг6000 кг40 000 кг
масса снаряженная8620 кг8745 кг26 000 кг
полная масса13845 кг14745 кг
Нагрузка/ось макс4615 кгс5413 кг
масса прицепа7000 кг7000 кг
мощность двигателя210 лс220 лс475 лс
скорость макс85 км/ч85 км/ч60 км/ч
габаритные размеры дшв, мм7366 х 2500 х 29807895 х 2500 х 3200
высота бортовой платформы1420 мм1535 мм
площадь бортовой платформы9,24 м²11,1 м²
объем бортовой платформы8,2 м³5,6 м³
глубина преодолеваемых водных преград1,5 м1,5 м
аккумуляторная батарея6СТ-198ТРМ6СТ-190ТР
объем охлаждающей жидкости31 л29,5 л
горючееДЛ, ДЗ, ДАДЛ, ДЗ, ДАД
расход топлива на 100 км45 л49
емкость топливного бака270 л2 х 125900 л
запас горючего600 км510 км
авиаперевозкаАН-22, ИЛ-76АН-22, ИЛ-76
модификации— 4320-19: удлиненное шасси, грузоподъемность 12 т; — 43203 – усиленная передняя подвеска; — 43204 – трубовозный тягач с повышенной грузоподъемностью;- 44202 – седельный тягач для всех видов дорог;

— бронированные.

— 43114 – 6х6; — 43115 – 6х6; — 4350 – 4х4 ;- 5350 – 6х6;

— 6350 – 8х8:

сниженный расход топлива, повышенная грузоподъемность и скорость;

— «Булат» – броневик.

— 8003 – 6х6;

— 8005 – 8х8.

Перспективные модели

Кроме модификаций традиционно и давно используемых машин в России создаются и новые уникальные транспортные средства для нужд оборонного комплекса. Некоторые из них уже представлены общественности, информация о других же не обнародуется.

Среди новинок известны «Тайфун» и «Федерал».

Тайфун

Семейство представляет собой новую разработку, а не модификацию. Модели разрабатываются Уральским и Камским заводами. Это бронированные автомобили нескольких разновидностей со следующими характеристиками:

  • колесные формулы 4х2, 4х4, 6х6;
  • модификации кузовов – капотные, бескапотные рамные, бескапотные корпусные;
  • пневмоподвеска;
  • масса в снаряжении – 9 500 кг;
  • полная масса – 17 000 кг;
  • расход топлива – 35 л/100 км;
  • запас топлива – на 630 км;
  • максимальная скорость – 80 км/ч;
  • препятствия – склоны до 23° и броды до 1,75 м глубиной;
  • назначение – доставка контингента к месту боевых действий и участие в них.
Федерал

Бронеавтомобили, собираемые в московском экспериментальном институте на базе шасси Уральского завода и с двигателем Ярославского. Конструкция проще, чем у «Тайфунов», предназначены для внутренних войск. Кабина объединена с кузовом в бронекапсулу.

Грузовой парк Вооруженных сил России – это разноплановые автомобили на все случаи использования. Созданные для нужд армии, они с успехом применяются и в гражданском строительстве, обеспечивают деятельность служб спасения. Доставку гуманитарной помощи, эвакуацию населения из мест стихийных и техногенных бедствий.

Оснащение и пополнение гаража военных тяжеловозов находится на постоянном контроле Министерства обороны России.

Видео: российские военные машины

voditelauto.ru

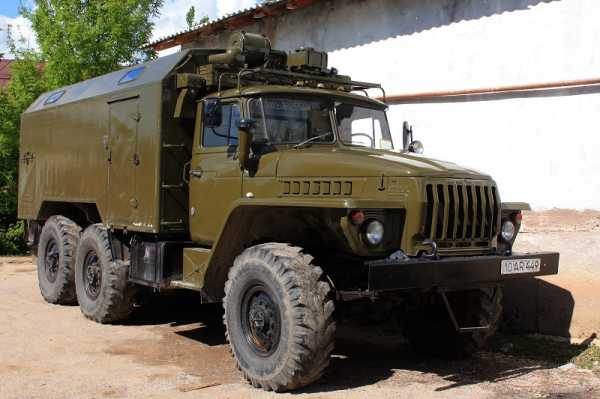

"Урал-4320" с двигателем ЯМЗ: ТТХ. "Урал-4320" военный

Автомобили 16 декабря 2016

Грузовик производства уральского автозавода имеет универсальное предназначение. Он рассчитан как на транспортировку людей, так и на перевозку грузов. ТТХ «Урал-4320» позволяют преодолевать непроходимые места при полной загруженности. Этот фактор поспособствовал широкому применению машины в армии и в регионах со сложными климатическими условиями. Первая модель рассматриваемого транспортного средства выпущена в 1977 году. Фактически автомобиль является усовершенствованной копией авто «Урал-375», который выпускался для военных нужд.

Экстерьер

Согласно ТТХ «Урал-4320», он оснащен кузовом из металлической платформы и задним откидным бортом. Автомобиль оборудован скамейками, тентом и дугами съемного типа. Также имеются добавочные решетчатые борта. В стандартную комплектацию входит трехместная кабина, собранная из толстостенного листового металла, изготовленная методом штамповки. Продуманное остекление и зеркала заднего вида дают возможность полноценно следить за ситуацией на дороге и увеличивают обзорность.

Конструктивно кузов выполнен в виде коротких свесов, что позволяет улучшить показатель проходимости. Снаряженный вес грузовика составляет 8,2 тонны. Масса перевозимого груза – до 67,8 т с возможностью буксировки 11 тонн.

ТТХ «Урал-4320» военный с двигателем ЯМЗ

Одной из вариаций силовых установок на рассматриваемом грузовике стал мотор ЯМЗ в различных модификациях. Он представляет собой четырехтактный движок, обладающий электро-факельным приспособлением для запуска. Особенностью силового агрегата является тот момент, что перед окончательным завершением работы он пару минут должен поработать на холостых оборотах.

Мотор полностью отвечает европейским стандартам (Euro-3). Вместимость емкости для топлива составляет порядка трехсот литров (некоторые модели оснащаются дополнительными баками по 60 л). Расход дизтоплива на сотню километров составляет от 30 до 40 литров, в зависимости от скорости движения и наличия прицепного устройства. Максимальный показатель скорости автомобиля – 85 километров в час.

Видео по теме

Другие варианты силовых установок

Разрабатывая ТТХ двигателя «Урал-4320», изготовители предусмотрели возможность установки нескольких типов моторов. Среди них следующие вариации:

  • Установка КамАЗ-740.10 – мощностью 230 конских сил, объемом 10,85 литра, имеет 8 цилиндров, функционирует на дизтопливе;
  • ЯМЗ-226 – работает на солярке, мощность составляет 180 лошадок;
  • ЯМЗ-236 НЕ2 имеет объем 11,15 л, силу в 230 лошадей, турбонаддув, четыре такта;
  • Кроме того, монтировались модификации Ярославского моторного завода с индексами 238-М2, 236-БЕ2, 7601. Они отличаются мощностью в лошадиных силах (240, 250 и 300 соответственно).

Кроме того, ТТХ «Урал-4320» с двигателем ЯМЗ предусматривают установку гидравлического усилителя, предпускового подогрева и соответствие мотора стандарту «Евро 3».

Технические показатели

Тормозной узел включает в себя основную двухконтурную систему и запасной блок с одним контуром. Добавочный тормоз приводится в действие пневматическим приводом от выхлопа отработанных газов. Данный узел механического типа с размещенным барабаном на раздаточном коробе (РК) весьма эффективен. Стояночный тормоз – барабанный, монтируется на выходном валу РК.

ТТХ «Урал-4320» рассчитаны на колесную формулу 6*6. Высокую проходимость обеспечивают односкатные колеса, оснащенные автоподкачкой воздушных камер. Передняя подвеска – зависимая, имеет амортизаторы и рессоры-полуэллипсы. Задний узел также зависимого типа с рессорами и реактивными штангами. У рассматриваемого грузовика три моста, они все ведущие, передние колеса оснащены ШРУС. Блок сцепления имеет фрикционный привод, пневматический усилитель, диск с диафрагменной вытяжной пружиной.

Кабина и габаритные показатели

Представленный грузовик оснащен двухдверной кабиной, изготовлена она полностью из металла и рассчитана на троих человек. Водительское кресло регулируется, присутствует вентиляционная система, модернизированные вариации оборудуются спальником. После 2009 года условия работы водителя существенно улучшились. Новая кабина имеет повышенную комфортность, капот из стеклопластика и оригинальный стиль оформления.

Ниже приведены основные габаритные размеры, которые предусматривают ТТХ «Урал-4320»:

  • Длина/ширина/высота (м) – 7,36/2,5/2,71, по тенту высота составляет 2,87 метра.
  • Вес чистый (т) – 8,57.
  • Предельная масса прицепного устройства (т) – 7,0.
  • Колея колес (м) – 2,0.
  • Просвет дорожный (см) – 40.
  • Число мест на платформе – 24.

Стоит отметить, что грузовик имеет солидный запас хода, позволяющий преодолевать без дозаправки не одну сотню километров.

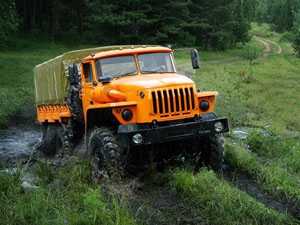

Тактические показатели

ТТХ «Урал-4320» военный в тактическом плане имеют следующие возможности:

  • Преодоление водоема вброд (глубина) – полтора метра.
  • Пересечение болотистой местности – аналогично.
  • Канавы и траншеи (глубина) – до 2-х метров.
  • Предельная высота подъема – 60°.
  • Минимальный поворотный радиус – 11,4 метра.
  • Максимум по высоте над уровнем моря для нормальной работы – 4 тыс. 650 метров.

Конструктивно мощный грузовик выполнен таким образом, чтобы защитить кабину и водителя от попадания грязи при езде по бездорожью (силовая установка расположена спереди, капот приподнят кверху, а по бокам установлены широкие плоские крылья).

ТТХ «Урал-4320» позволяют эксплуатировать его в суровых климатических условиях при максимальной влажности 98°. Температурный диапазон составляет от + до –50 градусов. Разрешено безгаражное хранение машины. Выдерживаемая максимальная сила ветра составляет 20 метров в секунду, а запыленность – 1,5 куба.

Действующие модификации

За время выпуска рассматриваемого грузовика от уральских производителей, было разработано несколько модификаций, основное отличие между которыми заключается в мощности силовой установки. Наиболее востребованными стали такие модели:

  1. «Урал-4320-01» – имеет улучшенную кабину, платформу и КПП. Год выпуска – 1986.
  2. Аналогичные модификации с движком ЯМЗ, мощностью 180 коней, а также грузовик с увеличенной колесной базой и показателями проходимости.
  3. ТТХ «Урал-4320-31» отличаются от предшественника наличием восьмицилиндрового силового агрегата (ЯМЗ) мощностью 240 лошадок и улучшенным показателем удельной мощности. Выпущен автомобиль в 1994 году.
  4. Модель 4320-41 – двигатель ЯМЗ-236НЕ2 (230 л. с), год выпуска - 2002, соответствие нормам «Евро 2».
  5. Вариант 4320-40 — версия предыдущего авто, оснащенная удлиненной базой.
  6. Модификация 4320-44 – появилась кабина улучшенной комфортности (г. в. – 2009).
  7. Длиннобазовый «Урал-4320-45».
  8. Вариация, предназначенная для монтажа спецоборудования (4320-48).

Заключение

Можно отметить несколько моментов, которые популяризовали рассматриваемый грузовик, как в армии, так и для гражданских целей. Во-первых, «Урал-4320» не боится абсолютно никакого бездорожья, обладает высокой проходимостью и грузоподъемностью. Во-вторых, он неприхотлив в обслуживании, эксплуатации и ремонте. Кроме того, эта машина универсальна, способна перевозить военные, гражданские грузы, тяжелые прицепные устройства и порядка 30-35 человек.

Стоит отметить, что производители постоянно работают над усовершенствованием "Уралов". Машина для армии считается эффективным и производительным транспортным средством. Кроме того, что грузовик обладает большой мощностью, бронированные вариации рассчитаны на то, чтобы защитить личный состав от поражения зарядами из легкого и среднего стрелкового оружия (третья категория защиты). В гражданском использовании машина незаменима для северных регионов и районов со сложными грунтами.

Источник: fb.ru Автомобили
Промывка форсунок без снятия с двигателя своими руками: пошаговая инструкция и рекомендации

Многие начинающие автовладельцы часто задаются вопросами промывки форсунок в инжекторных двигателях. Вопрос состоит в том, можно ли очистить их самостоятельно или нужно обязательно обращаться на СТО к специалистам. Та...

Автомобили
Двигатель V8: характеристика, фото, схема, устройство, объем, вес. Автомобили с двигателем V8

В настоящее время существует несколько вариантов силовых агрегатов в зависимости от компоновки и количества цилиндров. Двигатель V8 относится к моторам высшего уровня для легковых машин, так как им оснащают спортивные...

Автомобили
"Нива-Шевроле" с двигателем от "Приоры": описание, особенности, преимущества и отзывы

Многие владельцы отечественных автомобилей задумываются о модификации своих "железных коней". Учитывая, что более современные модели оснащены инжекторами, доступно установить на них 16-клапанный силовой агрегат. Широк...

Автомобили
Двигатель ЯМЗ-238: технические характеристики. Дизельные двигатели для большегрузных автомобилей

Дизельные двигатели в современном мире устанавливаются на грузовую технику, тракторы, сельскохозяйственный транспорт и тягачи. Отечественным аналогом надежных иностранных моторов является ЯМЗ-238. Он устанавливается н...

Автомобили
Двигатель ЯМЗ-236: характеристики, устройство, регулировка

ЯМЗ-236 – легендарный дизельный двигатель, который производит ОАО «Автодизель», бывший Ярославский моторный завод. Эта V-образная «шестерка» стала популярной в Советском Союзе, а после ег...

Автомобили
Дизельный двигатель «ЯМЗ-530»: технические характеристики, устройство и работа

На Ярославских мощностях ОАО «Автодизель» с декабря 2013 года изготавливаются дизельные агрегаты семейства «ЯМЗ-530». Сюда входят пока только две модели двигателей – это четырех- и шестиц...

Автомобили
Ремонт двигателя ЯМЗ-238

Дизельный двигатель ЯМЗ-238 (Ярославский моторный завод) устанавливается на многие коммерческие автомобили, в том числе на тяжёлые тягачи МАЗ и КАМАЗ. Данная модель мотора заслужила широкое признание водителей, а всё ...

Автомобили
Как снимать форсунки с двигателя: инструкции. Как промыть форсунки не снимая

В России, как, впрочем, и в других странах бывшего СНГ, имеется огромное количество автомобильных заправок. Но далеко не на каждой из них продают качественное горючее, которое отвечает всем нормам и стандартам. Чаще в...

Автомобили
Дизельный двигатель ЯМЗ. ЯМЗ-236 на ЗИЛ

Надежный дизельный двигатель для комплектования грузовых автомобилей, специальных и дорожных машин, промышленного оборудования, обеспечивающий высокую энерговооруженность, недорогую эксплуатацию и долговременное испол...

Автомобили
Двигатель ЯМЗ-536: описание, технические характеристики, руководство по эксплуатации

Дизельный двигатель ЯМЗ-536 и модификации на его базе являются качественными современными силовыми агрегатами, предназначенными прежде всего для оснащения грузового транспорта. Такие моторы позволяют создавать, выпуск...

monateka.com

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
