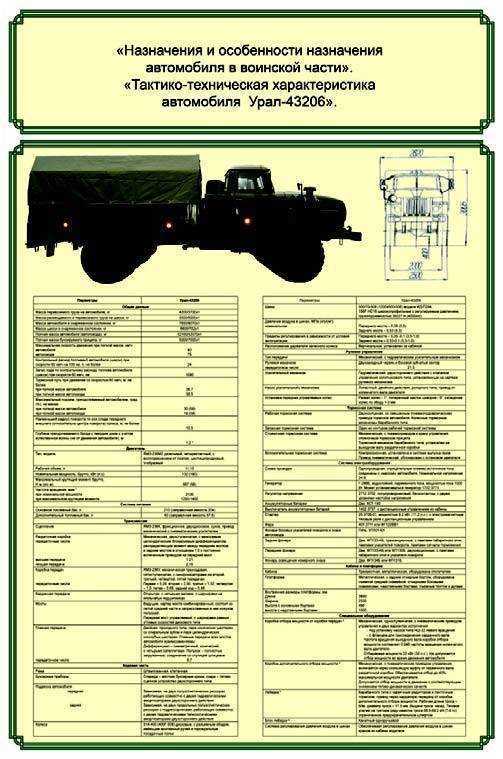

Техническая характеристика автомобилей Урал 43206

Параметры	Урал 43206-0111-41	Урал 43206-1151-41
Масса перевозимого груза на автомобиле без надставных бортов и отбойного козырька, кг	4200	—
Масса размещаемого и перевозимого груза на шасси, кг	—	5500
Масса снаряженного автомобиля (шасси), кг	7955/ 8455*1	6935/ 7435*1
Полная масса автомобиля с грузом, водителем и пассажирами (225 кг), без учета допуска на массу снаряженного автомобиля, кг	12380	12660/ 13300*2
Распределение массы от снаряженного автомобиля с дополнительным оборудованием и снаряжением, кг:
на передний мост	4820	4635
на заднюю мост	3135	2300
Распределение массы от автомобиля полной массой, кг:
на передний мост	5260	5085/ 5300*2
на задний мост	7120	7575/ 8000*2
Допустимая полная масса буксируемого прицепа, кг	5000/ 7000*3
Максимальная скорость движения при полной массе, км/ч:
автомобиля	80/ 85*4
автопоезда	75
Контрольный расход топлива*5 автомобиля (шасси) при скорости 60 км/ч на 100 км, л, не более	24
Запас хода по контрольному расходу топлива автомобиля (шасси) при скорости 60 км/ч, км	1475
Тормозной путь при движении со скоростью 60 км/ч, м, не более:
при полной массе автомобиля	36,7
при полной массе автопоезда	38,5
Максимальный подъем, преодолеваемый автомобилем, градусов, %, не менее:
при полной массе автомобиля	30 (58)
при полной массе автопоезда	19 (34)
Наименьший радиус поворота по оси следа переднего внешнего (относительно центра поворота) колеса, м, не более	10,5
Глубина преодолеваемого брода с твердым дном с учетом естественной волны (не от движения автомобиля), м	0,7
Двигатель
Модель, тип	ЯМЗ­-236НЕ2­3, с воспламенением от сжатия, четырехтактный, с турбонаддувом, V-образный, шестицилиндровый
Рабочий объем, л	11,15
Номинальная мощность, кВт (л. с.), не менее	169 (230)
Максимальный крутящий момент, Н·м (кгс·м), не менее	883 (90)
Номинальная частота вращения, мин-1	2080-2150
Частота вращения, соответствующая максимальному крутящему моменту, мин-1	1100-1300
Система смазки двигателя	Смешанная, под давлением и разбрызгиванием с охлаждением масла в жидкостно­масляном теплообменнике
Система питания
Основной топливный бак, л	300 (заправочная емкость 280)
Дополнительный топливный бак, л*6	60 (заправочная емкость 56)
Система питания двигателя воздухом	С фильтром очистки воздуха сухого типа со сменным картонным фильтрующим элементом, охлаждением надувочного воздуха и индикатором засоренности
Система выпуска газов	С глушителем шума, конец выпускной трубы направлен вправо
Система охлаждения	Жидкостная, закрытого типа, с принудительной циркуляцией охлаждающей жидкости. Радиатор трубчато-ленточный
Трансмиссия
Сцепление	ЯМ-З­182, фрикционное, сухое, однодисковое, с диафрагменной пружиной вытяжного типа
Коробка передач	ЯМЗ­-236У, механическая, трехходовая, пятиступенчатая c синхронизаторами на второй, третьей, четвертой и пятой передачах
передаточные числа	Первая — 5,22; вторая — 2,90; третья — 1,52; четвертая — 1,00 пятая — 0,664; задний ход — 5,22
Раздаточная коробка	Механическая, двухступенчатая, с межосевым цилиндрическим блокируемым дифференциалом, распределяющим момент между передним мостом и задним мостом в отношении 1:2 с постоянно включенным приводом на передний мост
передаточные числа	высшая передача – 1,21 низшая передача – 2,15
Карданная передача	Открытая, с четырьмя валами, с шарнирами на игольчатых подшипниках
Мосты	Ведущие, картер моста комбинированный, состоит из литой средней части и запрессованных в нее кожухов полуосей Передний мост управляемый, с шарнирами равных угловых скоростей дискового типа
Главная передача	Двойная, проходного типа, пара конических шестерен со спиральным зубом и пара цилиндрических косозубых шестерен. Главные передачи всех мостов автомобиля взаимозаменяемы. Дифференциал — симметричный, конический, с четырьмя сателлитами. Полуоси — полностью разгруженные, соединение со ступицей шлицевое
передаточное число	6,77
Ходовая часть
Рама	Штампованная, клепаная
Буксирные приборы	Спереди — жесткие буксирные крюки, сзади — тягово—сцепное устройство двухстороннего  действия
Подвеска автомобиля:
передняя	Зависимая, на двух полуэллиптических рессорах, работающих совместно с двумя гидравлическими амортизаторами двухстороннего действия
задняя	Зависимая, на двух продольных полуэллиптических рессорах с подрессорниками, работающих совместно с двумя гидравлическими телескопическими амортизаторами двухстороннего действия
Колеса	514—400 (400Г—508) дисковые, с разъемным ободом, имеющим монтажный ручей и тороидальные посадочные полки 533­310 (310­533) дисковые, разъемные, с полуглубоким ободом, с тороидальными посадочными полками, с центрированием по фаскам крепежных отверстий, вылет 100 мм
Шины	В соответствии с комплектностью автомобиля: а) 500/70—508 (1200х500-508) модели ИД—П284, 156J НС16 широкопрофильные с регулируемым давлением, грузоподъемностью 39 227 Н (4000 кгс) б) 425/85R21 146J, (НС14/PR14) КАМА-1260, пневматические, радиальные, камерные, широкопрофильные, с рисунком протектора повышенной проходимости, с регулируемым давлением, максимальная допускаемая нагрузка 32,36 кН (3300 кгс)
Номинальное давление воздуха в шинах 500/70-508 (1200х500-508) модели ИП284, 156J НС16, МПа (кгс/см2):
переднего моста	0,34 (3,5)
заднего моста	0,52 (5,3)
Номинальное давление воздуха в шинах 425/85R21 146J, (HC14/PR14) КАМА-1260:
переднего моста	0,36 (3,7)
заднего моста	0,55 (5,6)
Расположение держателя запасного колеса	Вертикальное, установлен за кабиной
Рулевое управление
Тип передачи	Механический, с гидравлическим усилительным механизмом
Рулевой механизм	Винт-шариковая гайка-рейка-сектор
передаточное число	23,55
Усилительный механизм	Гидравлический, двухстороннего действия с клапаном управления золотникового типа, установленным на картере рулевого механизма
Насос усилительного механизма	Лопастного типа, двойного действия, роторного типа, привод от коленчатого вала двигателя
Установка передних управляемых колес	Развал колес — 1°, поперечный наклон шкворня — 6°, схождение колес по ободу — 1-3 мм
Тормозные системы
Рабочая тормозная система	Двухконтурная, со смешанным (пневмогидравлическим) приводом тормозов автомобиля. Колесные тормозные механизмы барабанного типа
Запасная тормозная система	Один из контуров рабочей тормозной системы
Стояночная тормозная система	Механическая, с пневмоприводом к крану управления стояночным тормозом прицепа. Тормозной механизм барабанного типа, установлен на выходном валу раздаточной коробки
Вспомогательная тормозная система	Тормоз замедлитель моторного типа, компрессионный, устанавливается в системе выпуска газов. Привод пневматический с одновременным отключением подачи топлива в двигатель
Электрооборудование
Схема проводки	Однопроводная, отрицательные клеммы источников тока соединены с «массой» автомобиля. Номинальное напряжение 24 В
Генератор	Г­273В1 или 1322.3771, переменного тока, мощностью 1000 Вт или 6582.3701­02 мощностью 2000 Вт, работает со встроенным регулятором напряжения
Регулятор напряжения	2712.3702, полупроводниковый, бесконтактный, с двумя уровнями настройки напряжения
Аккумуляторные батареи	Две, 6СТ—190 (6СТ-190А, или 6СТ-190АП, или 6СТ-190АЗ)
Выключатель аккумуляторных батарей	1402.3737, с дистанционным управлением из кабины
Стартер	2562.3708-30, герметичный, мощностью 8,2 кВт (11,5 л.с.) с электромагнитным тяговым реле с дистанционным управлением
Фара	401. 3711 (671.3711) *7
Фонари боковых указателей поворота и знака автопоезда	511-3726010 *7
Передние фонари	Два, ПФ133—АБ или ПФ130Б, двухсекционные, с лампами габаритного огня и указателя поворота
Задние фонари	Два 7462.3716 – правый, 7472.3716*7 — левый, трехсекционные, с функциями заднего габаритного огня, указателя поворота, заднего контурного (габаритного) огня, стоп-сигнала, огня заднего хода, заднего противотуманного фонаря, светоотражающего устройства и бокового габаритного фонаря
Фонарь освещения номерного знака	Два, ФП134Б или ФП131 АБ*7
Кабина и платформа
Кабина	Трехместная, металлическая, оборудована отопителем
Платформа	Металлическая, с откидными и съемными боковыми и задним бортами, боковыми решетками, оборудована откидными боковыми сиденьями и съемным средним сиденьем, кнопкой сигнала к водителю, розеткой для переносной лампы, дугами тента, тентом, решетками для крепления канистр, кронштейнами для крепления шанцевого инструмента, жесткого буксира
Количество мест для перевозки людей	27
Внутренние размеры платформы, мм:
длина	3900
ширина	2462
высота бортов	600
Специальное оборудование
Коробка отбора мощности от коробки передач*6	Механическая, одноступенчатая, с пневматическим приводом управления в двух вариантах исполнения: с насосом типа НШ-32 У3Л (левого вращения) с фланцем для присоединения карданного вала. Частота вращения выходного вала коробки отбора мощности составляет 0,946 частоты вращения коленчатого вала двигателя. с валом с внутренними шлицами для подсоединения насосов (в состоянии поставки фланец КОМ заглушен технологической крышкой) Отбираемая мощность 22 кВт (30 л.с.). Не допускается отбор мощности во время движения автомобиля
Коробка дополнительного отбора мощности*6	Механическая, с пневматическим приводом управления, включается через скользящую муфту от первичного вала раздаточной коробки. Обеспечивается отбор до 40% максимальной мощности двигателя. Допускается отбор мощности в движении с соответствующим снижением тягово—динамических качеств
Лебедка*6	Барабанного типа с червячным редуктором и ленточным тормозом, привод через карданную передачу от коробки дополнительного отбора мощности. Рабочая длина троса — 60 м, диаметр троса — 17,5 мм. Выдача троса назад. Тяговое усилие на третьем ряду намотки троса 68,6-88,2 кН (7-9 тс) ограниченное предохранительным штифтом
Блок лебедки*6	Канатный одноручьевой
Система регулирования давления воздуха в шинах	Обеспечивает регулирование давление воздуха в шинах из кабины водителя краном управления или электропневмоклапаном

*¹ Для автомобиля и шасси Урал 43206-41 с лебедкой
*² Параметры масс, допускаемые конструкцией узлов и агрегатов (согласовываются с ОАО «АЗ «Урал» при оформлении «Протокола размещения применения шасси в изделии потребителя»)
*³ По дорогам 1-4 категорий
*⁴ При применении радиальных шин КАМА-УРАЛ, КАМА-1260, КАМА-1260-1
*⁵ Контрольный расход топлива определяется по методике ГОСТ 20306-90, служит для определения технического состояния автомобиля и не является эксплуатационной нормой
*⁶ Устанавливается по требованию
*⁷ Изделия в негерметичном исполнении

технические характеристики (ТТХ), грузоподъёмность, расход топлива на 100 км, военный с консервации

Грузовой автомобиль Урал-4320 выпускается более 40 лет, а учитывая унификацию многих узлов с Урал-375, срок жизни машины перевалил за 55. Секретом долголетия является прочная конструкция и отличная проходимость. Грузовики остаются востребованными армией и гражданскими службами, нуждающимися в подобной технике.

Об огромном потенциале шасси свидетельствует тот факт, что появившийся в 2015 году Урал-Некст базируется на узлах ходовой части модели 4320. Обновлению подверглась кабина и силовая установка. Общая концепция трансмиссии осталась неизменной.

Содержание

1. История создания
2. Описание конструкции
3. Двигатели
4. Трансмиссия
5. Рулевое управление и электросистема
6. Тормозная система
7. Кузов и другое оборудование
8. Технические характеристики
9. Применение и интересные факты
10. Видео

История создания

Появление дизельного вездехода Урал-4320 связано с ростом цен на бензин, который использовался в качестве топлива на Урал-375Д. Новый грузовик имел меньший расход топлива, но по проходимости несколько проигрывал бензиновому собрату.

В ходе серийного производства грузовик несколько раз модернизировался, получал новые двигатели и коробки передач. При этом внешний облик машины изменился мало.

Выпуск различных вариантов Урал-4320 в настоящее время продолжается. Грузовики поставляются с несколькими типами двигателей, с различной колесной базой и грузоподъемностью.

Серийное производство вездеходов Урал-4320 началось в 1977 году.

Машина широко унифицирована по ряду узлов с бензиновым вездеходом Урал-375Д. Параллельный выпуск бензиновых и дизельных версий продолжался до 1992 года.

Описание конструкции

Основой вездехода является рама, составленная из двух лонжеронов, отштампованных из стали, поперечин и переднего буфера. Лонжероны имеют переменное сечение по длине, обеспечивающее равномерную прочность и жесткость конструкции.

Соединение элементов рамы выполнено при помощи заклепок. Последняя поперечина оснащена буксировочным прибором. На раме установлен топливный бак. Заправочный объем его составляет 300 л.

Передний мост установлен на продольных рессорах, дополненных гидравлическими амортизаторами. На полуосях и раме установлены резиновые ограничители хода подвески. Передний конец рессоры установлен на кронштейне через палец, задний конец – подвижно установлен в проушине.

Один из листов имеет ограничительный изгиб, предотвращающий выпадение рессоры из кронштейна. Задняя подвеска балансирная, рессора свободно ходит в проушинах, установленных на мостах.

Двигатели

На вездеходах Урал-4320 использовалось несколько типов дизельных двигателей. Тип двигателя отражается в индексе модификации, добавляемом к модели. «Чистый» вариант 4320 оснащен атмосферным дизельным двигателем типа КамАЗ-740.

Мотор имеет V-образную схему расположения восьми цилиндров и развивает мощность 210 л.с.

Версия Урал-4320-31 отличается применением 8-цилиндрового силового агрегата ЯМЗ-238М2. Мотор построен по V-образной схеме, развивает мощность 240 л.с. и соответствует нормативам Евро-0. Аналогичный дизель установлен на модификациях 4320-30. Технические характеристики Урал-4320-31 не отличаются от базового варианта.

Модификация Урал-4320-10 оснащается 180-сильным дизельным мотором ЯМЗ-236М2. Шестицилиндровый двигатель имеет V-образную компоновку, атмосферную систему питания воздухом. Первые выпуски машин с мотором ЯМЗ-236 имели моторный отсек как у вездеходов с двигателем КамАз-740. С середины 2000-х годов стал использоваться удлиненный отсек, ставший стандартным для всех вариантов вездеходов Урал-4320.

Версии 4320-41 и 4320-40 получили аналогичный по конструкции дизель, но оснащенный турбокомпрессором и промежуточным охладителем сжатого воздуха. За счет турбины мощность выросла до 230 л.с. Еще одним отличием является соответствие нормам выхлопа Евро-2 (против Евро-0 у атмосферного мотора). Расход топлива на Урал-4320 с турбодизельными силовыми установками несколько ниже.

Трансмиссия

Вездеходы с дизелем КамАЗ оснащались 5-скоростной коробкой ЯМЗ-141 и двухдисковой муфтой сцепления сухого типа. Машина Урал-43206 укомплектована 5-ступенчатой коробкой передач типа ЯМЗ-236У. Приводы сцепления на всех вариантах коробки передач оснащены усилителем пневматического типа.

В дополнение к основным коробкам передач на всех вездеходах Урал-4320 применяется двухскоростная раздаточная коробка.

Крутящий момент от коробки передается на редуктор при помощи короткого карданного вала. В состав коробки входит межосевой дифференциал, оснащенный механизмом блокировки. Дифференциал имеет несимметричную схему распределения момента.

Управление коробкой и раздаточным редуктором механическое, осуществляется с места водителя при помощи рычагов и системы тяг. На раздаточном редукторе устанавливается коробка отбора мощности, применяемая для привода лебедки самовытаскивания, установленной под грузовой платформой в задней части вездехода. Привод лебедки выполняется тремя карданными валами.

Мосты оснащены унифицированной главной парой, с двойным преобразованием крутящего момента. Первая ступень редуктора состоит из конических шестерен со спиральной формой зуба. Вторая ступень включает в себя две цилиндрические прямозубые шестерни. Вездеходы Ураз-4320 могут комплектоваться редукторами с передаточным числом 6,7…8,9 (всего четыре варианта передаточных чисел).

За главной парой установлен дифференциал конического типа, управляющий вращением полуосей.

Мосты имеют проходную схему, средний мост используется для привода редуктора заднего моста. Полуоси переднего моста оснащаются поворотными кулаками, оснащенными шарнирами равных угловых скоростей.

Рулевое управление и электросистема

Рулевое управление автомобиля Урал-4320 оснащено гидравлическим усилителем, действующим в две стороны. Рулевая колонка связана с редуктором при помощи карданного вала. Колонка не регулируется. На вездеходах Урал-4320 используется электрическая система с рабочим напряжением 24В. Отрицательные выводы подключены к кузову автомобиля.

Тормозная система

Тормоза имеют комбинированный гидропневматический привод. Гидравлика имеет две раздельные ветви. Первая управляет тормозами переднего и среднего моста, вторая – выполняет торможение колес заднего моста. На задней поперечине рамы установлен кран для подключения пневматических тормозов прицепа.

Стояночный тормоз автомобиля Урал-4320 установлен на выходном валу раздаточного редуктора. Тормоз подключен к тормозному крану прицепа механической тягой. Для улучшения тормозных характеристик установлен моторный компрессионный тормоз, отключающий подачу топлива к форсункам.

Тормозные механизмы барабанного типа, оснащены системой автоматического регулирования зазора между накладками и поверхностью трения барабана. Механизмы расположены непосредственно у колес вездехода.

Кузов и другое оборудование

Вездеход Урал-4320 оборудован полностью металлической кабиной, оснащенной распашными дверями. В кабине установлено регулируемое сидение водителя и жестко закрепленное двухместное сидение для пассажиров.

Салон оснащен системой вентиляции и подогрева воздуха.

Сзади кабины установлена металлическая грузовая платформа, укомплектованная съемным тентом. Для установки тента применены дуги, которые устанавливаются в направляющие пазы на боковых бортах. Платформа оснащена двумя откидными скамейками вдоль бортов и дополнительной съемной скамьей, устанавливаемой по центру.

Скамьи рассчитаны на размещение 27 человек. Платформа грузовика Урал-4320 имеет грузоподъемность 5000 кг при эксплуатации вездехода по дорогам с любым покрытием. Габаритные размеры платформы не изменились по сравнению с Урал-375Д.

Технические характеристики

Завод выпускает не менее сотни вариантов Урал-4320, в таблице приведены основные варианты.

	Урал-4320	Урал-4320-41	Урал-4320-31
Грузоподъемность, кг	5000	6855
Вес снаряженный, кг	8440	8265	8050
Масса прицепа, кг	7000	11500
Длина, мм	7366	7588
Ширина, мм	2500
Высота, мм	3005	2805
База, мм	3525+1400
Расход топлива на 100 км, л	26	40	35

Применение и интересные факты

Для поставок в армию создано шасси Урал-4320-01, используемое для установки спецтехники. Шасси Урал-43203-01 предназначено для размещения фургонов типа «кунг». При установке мотора ЯМЗ-236НЕ2 индекс шасси меняется на Урал-4320-1951-60.

Для монтажа тяжелого армейского или военного оборудования используется удлиненное шасси Урал-4320-1912-40, оснащенное системой дополнительного отбора мощности. Шасси без отбора имеет обозначение Урал-4320-1951-40. Габариты шасси приведены в таблице.

База, мм	База, мм
Общая длина, мм	8980
Длина рамы под установку оборудования, мм	5618
Грузоподъемность, т	12

На базе Урал-4320 создано несколько бронированных армейских автомобилей. Существуют версии с бронированной кабиной или с установкой на грузовой платформе бронированного модуля для перевозки личного состава.

Капотная компоновка машины повышает живучесть техники и обеспечивает повышенную безопасность при подрывах на минах и фугасах.

Модель армейского грузовика Урал-4320 в масштабе 1:35 производится российской компанией «Звезда» (номер по каталогу 3654) и китайской «Трампетер». Отечественная модель дешевле, китайская имеет улучшенную проработку мелких деталей. Для моделей выпускаются дополнения (смоляные колеса, наборы фототравления), которые улучшают копийность.

Видео

Рейтинг

( 1 оценка, среднее 5 из 5 )

1 5 261

Понравилась статья? Поделиться с друзьями:

характеристики, особенности конструкции и фото

Боевые действия в локальных конфликтах и войнах характеризуются вооруженным противоборством коммуникаций и техники. Комплекс технических и организационных мероприятий осуществляется для обеспечения безопасного прохождения колонн по установленным маршрутам движения. Повышение защиты автотранспорта от огневого воздействия противника является одной из таких мер.

Бронированные автомобили «Урал-4320»

Воинские части Вооруженных сил РФ во время первой чеченской кампании получили определенное количество бронированных автомобилей этой модификации с локальной защитой. Практическое использование автомобилей сразу же получило положительные оценки, несмотря на несовершенство конструкции.

В ходе второй чеченской кампании и проводимых в Северо-Кавказском регионе контртеррористических операций был учтен полученный опыт. Объединенная группировка войск, в том числе органы и воинские части МВД РФ и войска Министерства обороны, получила большое количество бронированных «Уралов-4320».

Одинаковая конструкция всех машин сказалась на методе бронирования, выполненном по единому образцу:

• Передняя часть автомобиля полностью закрыта с трех сторон.
• Кабина водителя защищена бронелистами. Обычные стекла заменяются на пуленепробиваемые стеклоблоки меньшего размера.
• Топливный бак и основные элементы трансмиссии закрываются бронелистами.
• В кузове устанавливается собранный из стальных бронелистов открытый сверху короб. В кормовой части располагается двустворчатая дверь, закрываемая изнутри.

Бронированные «Уралы» в Чечне эксплуатировались без тентов и окрашивались в однотонный темно-зеленый цвет, выгоревший на солнце. В передней части бронекоробов нередко устанавливалось пулеметное вооружение — крупнокалиберные пулеметы НСВ «Утес» или 7,62-миллиметровые ПКМ.

Бронированные автомобили «Урал», оснащенные круглыми барбетами и предоставленные в распоряжение воинских формирований МВД РФ, окрашивались в аналогичный темно-зеленый оттенок, выгоревший на солнце. Часто можно встретить машины, окрашенные в темно-желтый однотонный цвет.

Семейство «Тайфун»

Бронированные «Уралы» «Тайфун» — семейство бронеавтомобилей высокого уровня защиты, разработкой которого занимались 120 предприятий. В результате было выпущено три прототипа — КамАЗ-63968 «Тайфун-К», КамАЗ-63969 «Тайфун» и, собственно, «Урал»-63095 «Тайфун-У».

По уровню защиты бронемашины относятся к классу MRAP и обладают устойчивостью к воздействию мин и самодельных взрывных устройств на основе фугасных снарядов.

«Урал»-63095 «Тайфун»

Модульный многофункциональный бронеавтомобиль категории MRAP с защитой от бронебойных пуль крупного калибра 14,5 миллиметра, фугасов, самодельных взрывных устройств мощностью до 8 килограмм в тротиловом эквиваленте и стрелкового вооружения. Может применяться для биологической, химической, инженерной и радиационной разведки, перевозки личного состава (в зависимости от модификации бронированного «Урала» — от 12 до 16 человек, не считая трех человек экипажа), санитарных целей, разведки, радиоэлектронной борьбы.

Технические характеристики «Тайфуна»

Автомобиль возведен на базе трехосного, рамного, капотного, полноприводного шасси. Полная масса бронированного «Урала» по ТТХ составляет 24 тонны, мощность двигателя — 450 лошадиных сил. В паре идет шестиступенчатая автоматическая трансмиссия и двухступенчатая механическая раздаточная коробка. Установлена независимая гидропневматическая подвеска с возможностью регулировки клиренса. Шины оснащены системой автоподкачки и противовзрывными вставками. Рулевое управление с двухсторонним гидроусилителем.

Мощный двигатель и высокий клиренс обеспечивают отличную проходимость: «Урал» способен преодолеть брод глубиной 1800 сантиметров, подъем до 60 % и вертикальную стену высотой 0,6 метра. Запас хода — до 1800 километров благодаря двум топливным бакам по 300 литров. Броня комбинированная, выполнена из керамики и стали, навесная и разнесенная. Боевой модуль с дистанционным управлением выполняет роль вооружения. Бойницы позволяют вести огонь из стрелкового оружия.

Новая серия именуемых во время чеченской кампании «покемонами» бронированных «Уралов» выпущена Уральским автозаводом в 2014 году. Демонстрация техники была проведена на военном параде в Москве спустя год. На вооружение «Урал»-63095 должен был поступить в 2014 году, однако событие было перенесено на 2015 год по ряду причин, известных только военным.

Семейство «Торнадо»

Российская армия располагает модернизированными реактивными системами залогового огня «Торнадо-Г», разработанными на базе шасси «Урал-4320», созданного в 1977 году.

Неоднократно предпринимались попытки замены шасси от бронированного «Урала-4320» на современные конструкции. К примеру, в Беларуси на базе МАЗ-6317 был создан РСЗО БМ-21 «БелГрад». Оригинальное шасси, выпущенное Уральским автозаводом, обзавелось унифицированным наименованием «Торнадо-У» и специально разрабатывалось для систем «Торнадо-С» и «Торнадо-Г».

Новый «Торнадо-У»

Демонстрация бронированного автомобиля повышенной грузоподъемности «Урал»-63704-0010 «Торнадо-У» была проведена на Международном военно-техническом форуме «Армия-2015». В официальном каталоге автозавода «Урал» данная модель отсутствует ввиду ее изначальной разработки для военных целей — транспортировки специальной техники и вооружений.

Технические характеристики

Бронеавтомобиль оснащен все той же механической трансмиссией и двухступенчатой раздаткой с блокировкой межосевого дифференциала. В отличие от бронированного «Урала», подвеска на «Торнадо» зависимая, рессорного типа. Тормозная система двухконтурная, с системой ABS и пневматическим приводом. Конструкторы завода «Урал» подтверждают, что при сборке «Торнадо-У» используются только отечественные комплектующие. Так, завод-производитель бронированных стекол для «Урала Федерал» российский.

Основной особенностью бронемашины «Торнадо» является каркасно-панельная кабина, рассчитанная на трех человек и оборудованная системами кондиционирования, вентиляции и отопления. На кабину может устанавливаться дополнительная защита пятого класса согласно ГОСТ 50963-96.

Грузоподъемность бронированного «Урала» составляет 16 тонн, снаряженная масса — 30 тонн, масса прицепа — до 12 тонн. Комплектуется шестицилиндровым рядным дизельным двигателем мощностью 440 лошадиных сил. Клиренс — 400 миллиметров. Запас хода — 100 километров, возможность преодолевать броды глубиной 1,8 метра и подъемы до 60 %.

Уникальный «ВВ»

Разработкой «Урала-ВВ» занимался Уральский автозавод, в то время как кузов для автомобиля создавался в НИИ стали в Москве.

Машина построена на базе шасси «Урала-4320» с рядным двигателем ЯМЭ-536, выполненным в классическом стиле завода «Урал». Дизайн передней панели унифицирован с армейским «Тайфуном», передние двери обшиты пластиком.

Дифференцированное бронирование подразумевает защиту лобового стекла и окон по шестому классу ГОСТа, моторного отсека — по третьему. В отличие от «Федерала-М», броня «ВВ» слабее по уровню защиты от подрыва — выдерживает только два килограмма в тротиловом эквиваленте.

Особенности бронемашины

Необычным конструктивным решением «ВВ» является боковая запаска с лебедкой и откидывающаяся при помощи пневмоцилиндра задняя лестница, которая может раскладываться вручную. Двигатель и коробка передач закрыты стальной защитой, показавшей свою эффективность во время использования бронированных «Уралов» в Афганистане и Чечне.

Декоративный капот машины выполнен из стеклопластика и ограничивает обзор. Двигатель закрыт бронепанелями на болтах. Лобовое стекло весит 350 килограмм, что делает невозможной его замену в полевых условиях.

Технические характеристики «Урала-ВВ»

Появившиеся после Международно-технического форума фото бронированных «Уралов-ВВ» были прокомментированы представителями завода-изготовителя. Машина создавалась на базе шасси «Урала-4320», имеет грузоподъемность 3 тонны и массу 17,3 тонны. Максимальный вес буксируемого прицепа — не более 12 тонн. Предельная развиваемая скорость — 90 км/час.

Бронированный «Урал» оснащается дизельным двигателем ЯМЗ-6565 мощностью 270 лошадиных сил. Средний расход топлива — 34,5 литра на 100 километров при скорости 60 км/час. Запас хода составляет 1100 километров благодаря топливным бакам большого объема.

В паре с двигателем идет механическая трансмиссия и раздаточная двухступенчатая коробка с блокировкой межосевого дифференциала. Основные элементы оснащены системой герметизации.

Бронегрузовик «Федерал-М»

Модернизированное шасси высоконадежного автомобиля «Урал»-4320 и одной из его модификаций — «Урал»-55571 — послужило базой для создания новой защищенной машины «Федерал-М». Специалисты московского предприятия «Институт Спецтехники» провели испытания, подтвердившие эффективность защиты и заявленные технические характеристики автомобиля.

«Федерал-М» разработан для перевозки личного состава с высоким уровнем защиты от стрелкового оружия и взрывных устройств в условиях любого типа дорог.

Конструкционные особенности

Бронирование машины выполнено с использованием технологии ОДБ-капсулы (объемно-дифференцированной бронекапсулы), что обеспечивает защиту экипажа и устойчивость автомобиля. В зависимости от пожеланий заказчика количество дверей в корпусе может варьироваться от трех до шести. Двухстворчатая распашная дверь кормы обеспечивает быструю посадку и высадку личного состава. С целью удобства на раме «Федерала-М» установлена площадка и выдвижная лестница. Конструкция распашной двери не подразумевает наличие центральной балки, что упрощает погрузку и разгрузку транспортируемых грузов.

Баллистическая защита по 5 классу обеспечивается бронированием ОДБ-капсулы. Стекла корпуса автомобиля, в том числе лобовое, обеспечивают защиту по классу 6А согласно ГОСТ Р 50963-96. Уровень баллистической защиты может повышаться производителем до класса 6-6А за счет установки снаружи либо внутри корпуса дополнительных броневых защитных модулей. В зависимости от пожеланий заказчика моторный отсек «Федерала-М» может оснащаться скрытым бронированием, что связано со спецификой функционирования силовых структур. Одним из ее требований является отсутствие в дизайне и внешнем виде используемой спецтехники и транспортных средств пугающих или угрожающих элементов.

Бронирование салона

Специалисты «Института Спецтехники» специально для автомобиля «Федерал-М» разработали антиосколочную и антирикошетную защиту салона на основе арамидных тканей. Перевозимый личный состав может вести огонь из штатного оружия через расположенные в бронестеклах закрывающиеся бойницы. Аналогичные бойницы находятся в бортах бронекорпуса и кормовой двери. В общей сложности в автомобиле оборудовано 17 бойниц, что позволяет вести огонь на 360 градусов и дает возможность отразить атаку противника с любого направления.

Высокая концентрация пороховых газов во время стрельбы нивелируется благодаря системе газоудаления: в крыше расположены вентиляторы, функционирующие в режимах нагнетания и вытяжки. С аналогичной целью используются технологические и вентиляционные люки. По требованию заказчика на упомянутые люки может устанавливаться дополнительное вооружение. Боевой модуль с дистанционным управлением, представленный автоматическим гранатометом либо пулеметом, может размещаться на крыше машины.

Днище ОДБ-капсулы оснащено противоминными «сэндвичами» и выполнено в V-образной форме, что повышает противоминную защиту автомобиля. Поверхность пола расположена на высоте 1,3 метра от земли, что обеспечивает дополнительную защиту. В салоне установлены противоминные кресла, разработкой и испытанием которых занимались специалисты «Института Спецтехники». Дополнительный фальшпол, не контактирующий с днищем кабины, предотвращает травмирование ног перевозимого личного состава в случае подрывов на минах и взрывных устройствах.

В конструкции автомобиля «Федерал-М» используется широкий комплекс мер противоминной защиты, предоставляющий экипажу и личному составу возможность ведения огневых действий и продолжения выполнения боевой задачи при подрыве машины на взрывных устройствах мощностью от 3 до 10 килограмм в тротиловом эквиваленте.

Серия бронированных «Уралов» обеспечила высокий уровень защиты личного состава и экипажа во время ведения боевых действий в Чечне и Афганистане. Обновленная линия бронемашин эффективно используется военными силами России в горячих точках.

Урал 43203

Шасси Урал 43203

Данное шасси было разработано для навески автофургонов, салонов вахтовых автобусов и передвижных автомастерских. Существует несколько модификаций этого шасси, ктороые предуматривают установку дополнительного оборудования такого как гидравлические КМУ, лебедки, приводы для станокв и др.

Шасси Урал 43203 и его модификации унаследовали все внедрожные качества своего родителя 4320 и поэтому спецтехника на этом шасси также может использоваться с сложных климатических условиях, перевозить грузы и людей по всем видам дорог и в условиях полного бездорожья.

Спецтехника на шасси Урал 4320

Вахтовые автобусы Вместимость,до 25 челю Кол-во отсеков — 1 ЕСТЬ В НАЛИЧИИ! Грузопассажирские фургоны Кол-во человек,6-18 Кол-во отсеков 1-3 ЕСТЬ В НАЛИЧИИ! Грузопассажирские фургоны с КМУ Кол-во человек,6-18 Кол-во отсеков 1-3 ЕСТЬ В НАЛИЧИИ!

Автофургоны и мастерские Отсек для бригады Установка КМУ ЕСТЬ В НАЛИЧИИ!

Модификации Урал 43203

Варианты модификаций шасси Урал 43203 для монтажа кузова-фургона

Модификация	г/п, тонн	Модель двигателя	Мощность двигателя	Коробка передач	Предпусковой подогреватель	Особенности*
43203-1111-61М	6,3	ЯМЗ-65654-01	230	ЯМЗ-2361, 5 ст.	ПЖД-30Ж	откидной кронштейн для крепления запасного колеса на кузове в задней части рамы, основной топливный бак с кривой горловиной
43203-1112-61М	6,3	ЯМЗ-65654-01	230	ЯМЗ-2361, 5 ст.	ПЖД-30Ж	ДОМ, откидной кронштейн для крепления запасного колеса на кузове в задней части рамы, основной топливный бак с кривой горловиной
43203-1151-61М	6,3	ЯМЗ-65654-01	230	ЯМЗ-2361, 5 ст.	ПЖД-30Ж	без ДЗК, основной топливный бак с кривой горловиной
43203-1152-61М	6,3	ЯМЗ-65654-01	230	ЯМЗ-2361, 5 ст.	ПЖД-30Ж	ДОМ, без ДЗК, основной топливный бак с кривой горловиной
43203-1112-71М	6,3	ЯМЗ-53622-10	240	ЯМЗ-0905, 5 ст.	14ТС-10Е4	ДОМ, откидной кронштейн для крепления запасного колеса на кузове в задней части рамы, основной топливный бак с кривой горловиной
43203-1112-73М	6,8	ЯМЗ-53642-10	285	ЯМЗ-1105, 5 ст.	14ТС-10Е4	ДОМ, откидной кронштейн для крепления запасного колеса на кузове в задней части рамы, основной топливный бак с кривой горловиной

Закрыть

Технические характеристики шасси Урал 43203

Весовые параметры и габаритные размеры шасси Урал 43203

Модификация ->	43203-****-71	43203-****-61
Габаритные размеры, мм:
длина	7920. ..8196
ширина	2500
высота	2805
База, мм	(3525…3800) + 1400
Колея передних / задних колес	2000…2040 / 2000…2040
Масса шасси в снаряженном состоянии, кг	7915	8285
Полная масса транспортного средства (технически допустимая), кг	17300
Максимальная осевая масса транспортного средства (технически допустимая), кг
не переднюю ось	5300
на заднюю тележку	12000
Максимальная масса прицепа, кг	11500
Максимальная масса автопоезда, кг	28800

Силовые агрегаты

Модификация ->	43203-****-61	43203-****-71	43203-****-73
Двигатель (марка, тип)	ЯМЗ-65654-01 и его комплектации	ЯМЗ-53622-10 и его комплектации	ЯМЗ-53642-10 и его комплектации
	четырехтактный дизель
количество и расположение цилиндров	6, V-образное	6, рядное
рабочий объем цилиндров, см3	11150	6650
степень сжатия	17,5
Максимальная мощность, кВт (мин-1)	169,2 (2100)	176,5 (2275. ..2325)	210 (2275…2325)
Максимальный крутящий момент, Н*м (мин-1)	883 (1100…1500)	900 (1300…1600)	1130 (1300…1600)
Топливо	Дизельное



Закрыть

Варианты комплектации шасси Урал 43203

Варианты комплектации шасси Урал 43203

	Дополнительный топливный бак На шасси Урал возможна установка дополнительного топливного бака 200 или 300 литров. В зависисмости от установленой навески топливный бак может быть расположен как внизу рамы, так и за кабиной.
	Гидрофикация шасси Гидрофикация шасси – установка гидравлической системы (объемный гидропривод) для обеспечения привода навесного гидравлического оборудования и гидравлических механизмов. Гидрофицированные автомобили комплектуются рукавами высокого давления (шлангами) для подключения гидравлической системы шасси к гидравлическому оборудованию навески.
	Установка гидроманипуляторов На шасси Урал для выполнения различных разгрузочно-погрузочных работ возможна установка гидроманипуляторов различных марок. Способы установки КМУ в зависимости от типа навесного оборудования — за кабиной или на заднем свесе.

Закрыть

Грузовик Урал-532301

История создания модели

В Советском Союзе большое внимание уделялось технике, предназначенной для увеличения силы и мощи собственной армии. Миасский автомобильный завод долгое время занимался разработкой и производством многоцелевых автомобилей повышенной проходимости, которые могли бы противостоять американским грузовым вездеходам. Такие условия требовались из-за многолетнего противостояния двух великих держав − СССР и США.

Смотреть галерею

Первая экспериментальная модель «Урал-5323» предстала вниманию проверяющих из ЦК в 1985 году. Грузоподъёмность автомобиля составляла 9 тонн, был использован двигатель «КамАЗ-7403» 10 V 8 с турбонаддувом. Мощность его составляла 260 лошадиных сил при 190 КВт. Пятиступенчатая коробка передач и двухступенчатая раздатка делали его универсальным для передвижения по трассе и бездорожью. К тому же балансирная подвеска, а также адаптивная система подкачки шин увеличивали его уникальность.

Первый «Урал-5323», технические характеристики которого стали в некотором смысле прототипами для создания последующих модификаций, на данный момент находится в Рязани. Там он представлен как экспонат музея военной автомобильной техники. В дальнейшем производстве модели были усовершенствованы, а для их производства стали применяться не только восьми-, но и облегчённые шестицилиндровые двигатели. Это послужило толчком к созданию последующих модернизированных модификаций автомобиля, созданного еще в советскую эпоху.

Использование вездеходов на шасси Ямал, Камаз и Урал на различных грунтах

Тип грунта	ЯМАЛ B-4	ЯМАЛ B-4 (габарит)	КАМАЗ-4326	УРАЛ-43206	ЯМАЛ B-6	УРАЛ «Полярник»
Дороги общего пользования	нет	да	да	да	нет	нет
Гравийка, твердая поверхность	да	да	да	да	да	да
Легкое бездорожье	да	да	да	да	да	да
Тяжелое бездорожье	да	да	нет	нет	да	да
Зимник	да	да	да	да	да	да
Снежная целина до 80 см	да	да	нет	нет	да	да
Слабонесущие грунты (тундра)	да	нет	нет	нет	да	да
Болота торфяные	нет	нет	нет	нет	нет	нет

Технические характеристики

Автомобиль «Урал-5323», технические характеристики которого за всю историю производства менялись не один раз, хорошо зарекомендовал себя в качестве надёжного и неприхотливого грузового вездехода повышенной проходимости. Первые модели оснащались двигателями из Набережных Челнов и такими же кабинами. Спустя некоторое время руководство завода принимает решение об установке силового агрегата ЯМЗ-238-Б, а также ЯМЗ-7601.

Смотреть галерею

В 1995 году на «Урал-5323» была установлена импортная кабина с улучшенным комфортом для водителя и пассажира IVECO. Многолетняя практика показала преимущество перед отечественным вариантом и послужила развитием для дальнейшего использования итальянских комплектующих.

Секреты проходимостиГрузовик Урал-532301

В. Вальданов, фото К. Ушанова

Мало кто знает, что спортсмены ОАО «АЗ «Урал», принимая участие в Чемпионате Европы по классическому трак-триалу, несколько раз становились победителями и призерами именно на Урале-532301 с колесной формулой 8х8. Разумеется, на спортивной его модификации. Заезды этого восьмиколесного гиганта из уральского Миасса – зрелище, надо сказать, весьма впечатляющее. Но автоспорт – автоспортом, а нашей редакционной тест-группе для испытаний нужен был обыкновенный гражданский Урал-532301…

Квалификация: водитель-гимнаст

Что стоящий перед нами автомобиль создан, что называется, не для прогулок, стало ясно с первых минут «знакомства». Посадка в него требует не столько усилий, сколько осторожности, ведь к этой операции вполне применимы правила техники безопасности при работах на высоте. А в кузов не заглянешь даже подпрыгнув. С конструкторской точки зрения для облегчения посадки в кабину использованы все возможности, остается только лифт. Хотелось бы отметить даже некоторую оригинальность. Четыре поручня оставляют ощущение, что предыдущий раз ты садился в кабину по-другому. Возникает резонный вопрос: не проще ли установить два цельных поручня по торцам дверного проема? Причем, как со стороны водителя, так и со стороны пассажира.

Разглядывая кабину Урала, мы обратили внимание на металлическую полочку и накладку на бампере. Оказывается, это «подставки» для водителя, на случай, если он решит почистить лобовое стекло. Соседи уральского авто, цеха которого расположены буквально за забором, в своей производственной программе имеют идентичный автомобиль. Только таких «подставок» у его кабины нет. Зато под бампером находится очень удобная подвесная лесенка, которая, в случае необходимости, может отстегиваться от днища. Удобно и практично. Впрочем, на испытуемом нами Урале водитель никогда не наберет лишний вес, поскольку гимнастические упражнения ему обеспечены.

Не очень легко и не очень быстро

И снег, и грязь были бы нипочем…

Итак, приступаем к дорожным испытаниям. Важный момент: наш автомобиль с осени простоял в испытательном корпусе. Заводим и прогреваем двигатель. С удивлением отмечаем, что нет никакого видимого дыма, и даже в закрытом помещении не слезятся глаза – преимущества двигателя «Евро–2» очевидны.

Начинаем выезжать задним ходом и вдруг, когда задняя тележка уже оказалась на улице, а передняя еще оставалась на бетонном полу, случилось непредвиденное. Передача включена, двигатель работает, а автомобиль стоит на месте. Колосс оказался на глиняных ногах? Как учат в армии, если что-то непонятно — читай Устав. Берем руководство по эксплуатации и начинаем разбираться. А руководство, надо отметить, соответствует автомобилю — 230 страниц текста. «Ахиллесова пята» определена — это пробуксовка колес. По одному колесу каждого моста задней тележки, попавшей на лед, начали буксовать, дифференциал раздаточной коробки в рабочем положении разблокирован и, соответственно, крутящий момент на мосты передней тележки не передается, даже если они стоят на бетоне. Блокировки межколесного дифференциала ведущих мостов ТУ на автомобиль не предусмотрено, хотя эта опция входит в список дополнительных, устанавливаемых по желанию заказчика. А зря!

Система герметизации

Получается, что Урал-532301 лишается самого главного преимущества – проходимости. В качестве опции можно предлагать все, что угодно, но только не межколесную блокировку. Она для такого автомобиля должна быть в стандартной комплектации. Так «королю бездорожья» и до «паркетника» не далеко. Наверное, целесообразнее было бы отдать приоритет элементам, повышающим проходимость, а опции типа «Евро» и АБС устанавливать по желанию заказчика.

Для повышения потребительских качеств на автозаводе была проведена модернизация серийной продукции с доведением ее уровня до современных требований сертификации. Она предусматривает, в частности, установку двигателей, отвечающих требованиям «Евро-2» и АБС. Что мы и увидели на нашем УРАЛ-532301.

В движение автомобиль приводится 6-цилиндровым двигателем ЯМЗ-7601.10 с индивидуальными головками цилиндров. Первоначально же машины оснащались 8-цилиндровыми моторами ЯМЗ-238Б с «Евро-0». По мощности оба двигателя одинаковые — 300 л.с., но развивается она на разных оборотах. У ЯМЗ-7601.10 это 1900 об/мин, а у ЯМЗ-238Б — 2000 об/мин. Кроме того, «шестерка» превосходит восьмицилиндровый агрегат по крутящему моменту на 8% и легче его на 170 килограммов.

Панель управления раздаточной коробкой и регулировки давления шин

«Тандем тандемов» ведущих мостов на балансирной подвеске — закономерное продолжение традиций конструкторских разработок 50-х годов, которые отмечены самостоятельностью подхода и оригинальностью решения задач. Стоит подробнее рассмотреть новое рулевое управление колес двух мостов. В принципе, его конструкция довольно проста: от «баранки» через рулевой механизм посредством тяги сошки усилие передается на маятниковый рычаг, расположенный на левом лонжероне между мостами. Он соединен продольными тягами с рычагами поворотных кулаков левых колес передних мостов, которые в свою очередь тягами рулевых трапеций соединены с рычагами поворотных рычагов правых колес. К маятниковому рычагу так же подсоединен усилительный гидроцилиндр. Вызывает интерес устройство рулевого механизма: он состоит из винта, по которому перемещается шариковая гайка-рейка, соединенная посредством зубчатого зацепления с поворотным сектором вала сошки, а полукруглые винтовые канавки на винте и гайке-рейке образуют резьбовой канал, заполненный шариками. Управление усилительным гидроцилиндром осуществляется через распределитель, через который так же происходит соединение винта рулевого механизма и вала рулевой колонки посредством шлицевого соединения с боковым зазором и торсиона. В момент поворота рулевого колеса происходит закручивание торсиона, благодаря чему в первый момент создается усилие на нем, одновременно происходит выборка зазора в шлицевом соединении и смещение золотника, управляющего гидроцилиндром.

Вещевой ящик впечатляющей вместимости

Движение автомобиля в обычных условиях предполагается с разблокированным дифференциалом раздаточной коробки, и мы уже с некоторой осторожностью выезжали на заснеженную дорогу для оценочного определения расходов топлива. Но наши опасения быстро рассеялись. Урал-532301 обладает очень хорошей стартовой динамикой, а в движении он ведет себя уверенно и легко управляем в поворотах. Сидения, как водителя, так и пассажира, всего лишь подрессоренные, но вместе с подвеской кабины, включающей четыре гидравлических амортизатора и стабилизатор поперечных колебаний, обеспечивают достаточный уровень комфорта.

В целом кабина IVECO оставила самые приятные впечатления, никак не верилось, что мы едем на «УРАЛе», но место расположения ручного насоса гидросистемы опрокидывания кабины (над лонжероном между колесами) выбрано явно неудачно. Доступ и работа с ним затруднены даже при условии чистоты шин.

Над моторным отсеком расположены панели кранов пневмоуправления раздаточной коробкой (блокировка дифференциала, включения нейтрали, низшей передачи и коробки дополнительного отбора мощности), коробкой отбора мощности и давления воздуха в шинах (которое для колес передней и задней тележек различно), а также два манометра для его контроля.

Подвеска сиденья с набором регулировок

На нашем автомобиле установлена 9-ступенчатая коробка передач ЯМЗ вместо 8-ступенчатой ЯМЗ-238У, которая поставляется в стандартной комплектации. Она отличается увеличенным максимальным входящим моментом и дополнительной понижающей передачей, а по передаточным числам основного ряда эти агрегаты очень близки.

Есть, правда, один момент, которому мы не нашли объяснения: на автомобилях «УРАЛ» с колесной формулой 8х8 используются раздаточные коробки с более высокими передаточными числами, особенно низшей передачи (в пределах одной ступени коробки передач). Является ли это компенсацией увеличения расхода топлива в результате установки четвертого моста, или высокая проходимость обеспечивается конструктивной схемой? Автомобиль нам достался со многими странностями, но показатели расхода топлива у него нормальные, удовлетворяющие контрольным точкам, применительно к данным дорожным и погодным условиям.

Автомобиль «УРАЛ-532301» обладает тем же потенциалом для борьбы с «непроходимостью», как и его предшественники. Такая формулировка кажется более правдивой, чем предложенная изготовителем: «автомобиль для движения по всем видам дорог и местности».

Элементы АБС

Чтобы соответствовать этим громким словам, машине нужны как минимум система герметизации, система регулирования давления воздуха в шинах и лебедка. Они не влияют на основные показатели грузовика, являясь при этом весьма сложными изделиями со всеми вытекающими последствиями, однако именно эти «мелочи» могут оказаться последней надеждой в критической ситуации. Принципиально новых идей, направленных на укрепление традиций завода в этом направлении, на автомобиле УРАЛ-532301 мы не обнаружили.

Ехать по ровной дороге, а тем более в режиме ИГД на восьмиколесном вездеходе скучно, если не кощунственно. Непреодолимое чувство любопытства заставило нас съехать с наезженной дороги и направить «Урал» на снежную целину. Сначала нашли ровную площадку с глубиной снега 35-40 см. Автомобиль продвигался тяжело на пониженной передаче — лишний раз убеждаемся в огромном сопротивлении движению, оказываемом снежным покровом. Двигаемся вперед, задним ходом и в повороте. Затем пробуем преодолеть снежный бруствер высотой уже больше дорожного просвета автомобиля, не сразу, но с нескольких попыток это удалось. Далее ситуация, как в анекдоте: и бруствер побольше, и добились, чего добивались, два колеса с одного борта передней тележки и два с другой задней буксуют, в результате автомобиль беспомощен. А вместе с ним и мы — нет «трактора-рояля» в кустах.

Разнообразие поручней

И пока конструкторы АЗ «Урал» для подобных случаев не изобрели электролопат, берем в руки обыкновенные, совковые. Но вера в успех ниже минимальной. После первого перекура нам открылся пятый элемент повышенной проходимости — человек с лопатой в руках. К большому удивлению удалось выехать буквально со второй попытки… Все-таки в вопросах преодоления бездорожья человеческий фактор по-прежнему остается одним из основополагающих…

Резюме

Года три тому назад, когда о журнале «Грузовик Пресс» еще только начинали мечтать, другому проекту нашего издательства – журналу «Основные средства» было уже около десяти лет, тест-группу пригласили в Миасс на испытания тогда новой модели четырехосного автомобиля с бескапотной кабиной IVECO Урала-532301. В паре с ним нам предоставили возможность опробовать и трак-триаловскую машину. Где мы только на них не ездили: и на снежной целине в поле, причем как на шинах с нормальным давлением, так и на приспущенных, колесили по асфальту и лазили по буеракам в карьере. В то время Урал-532301 представлял собой действительно шаг вперед ОАО «АЗ «Урал».

Начинка под передней облицовочной панелью

Сегодня уральские автостроители тоже сделали шаг вперед. Они создали принципиально новые дорожные автомобили Урал-6363 и Урал-63645 («ГП №3, 2005 г.). Т.е. конструкторская мысль на уральском автозаводе на месте не стоит. А как же быть с автомобилями текущего производства? С тем же самым Урал-532301? При всей своей надежности, неприхотливости (завод, все-таки, оборонный), хорошим мотором и комфортабельной кабиной, этот грузовик не лишен изъянов. Это касается не столько гидроподъемника кабины или вынужденной эквилибристики, демонстрируемой водителем при обслуживании лобового стекла, но, прежде всего, отсутствия межколесной блокировки в стандартной комплектации. Если бы она существовала не в опции, то вряд ли бы нам пришлось махать лопатами. А ведь автомобиль позиционируется как внедорожник…

Отдел испытаний благодарит руководство ОАО «АЗ «Урал», Управление главного конструктора за предоставленный автомобиль.

Трудности производства

Грузовой армейский вездеход «Урал-5323» − четырёхосник, который впервые сошёл с конвейера в 1989 году. С этой даты принято считать начало серийного производства этой модели. Несмотря на то что она получила положительную оценку военных специалистов, наладить стабильный серийный выпуск автомобиля не удалось. Причиной стали сложности монтажа, который был не приспособлен к производству шасси совместно с кабиной от «КамАЗа». Это повлияло на то, что производство машины осуществлялось очень медленно. Кроме того, постоянно возникали проблемы, связанные с нехваткой двигателей.

С началом следующего десятилетия завод планирует начать выпуск агрегатов «Урал-5323» с дизельными двигателями Кустанайского завода. Планы не суждено воплотить в реальность. Этому мешает распад Советского Союза.

Смотреть галерею

В начале 1993 года, ситуация на заводе налаживается, выпуск автомобиля продолжается. Но всему приходит конец после пожара на моторном заводе в Набережных Челнах, уничтожившего все цеха. Только к началу следующего года появляется выход из положения. Вездеходы адаптируются под восьмицилиндровый двигатель «ЯМЗ» с турбонаддувом.

«Урал-5920»: заводские модели и прототипы

НАМИ-0157 БК создавался на базе серийного УРАЛ-375Д. Практически все, что крепилось сверху, начиная с двигателя и заканчивая деталями рамы и кабины, позаимствовали у базового УРАЛа. Ведущие мосты взяли от ЗиЛа. Оригинальным конструкторским решением стали резиновые катки и звездочки, которые были расположены в гусеничных тележках попарно.

Проведенные испытания транспортера показали, что направление, в котором двигались инженеры-разработчики при создании снегоболотохода, верное. После некоторых доработок появилось еще два образца вездеходов, с маркировками НАМИ-0157М. Именно НАМИ-0157 и стал прототипом снегоболотохода «Урал-5920».

В 1974 году Уральскому автозаводу была передана вся документация по разработанным машинам с целью налаживания их серийного выпуска.

Но прежде чем ставить снегоболотоход на конвейер, завод изготовил пять опытных машин «Урал-НАМИ-5920» для проверки на испытаниях в пробеге по Тюменской области. Условия, в которые были помещены опытные образцы, вскоре выявили ряд недостатков, а именно двухрядное расположение катков приводило к забиванию грязью пространства между ними. Следствием этого становился сход гусеничного полотна. Также испытания выявили недостаточную величину клиренса, из-за чего снижалась проходимость вездехода. В итоге опытные машины вместо запланированных 6000 км пробега прошли только половину, после чего их вернули на завод для доработки.

Следующие образцы с устраненными недостатками и полностью готовые к серийному выпуску получили .

Слияние грандов

Благодаря тому что в 1994 году произошло слияние нескольких грандов, появилось новое предприятие, получившее название «Ивеко-УралАЗ». Образовалось оно из таких корпораций:

• Уральский автомобильный завод.
• Итальянская компания IVECO.
• «РАО Газпром» (Россия).

Смотреть галерею

Новое предприятие занималось производством автомобилей с использованием совместных разработок в этом направлении. Первым экземпляром, сошедшим с конвейера, стал одноимённый самосвал, на который устанавливалась итальянская кабина. К сожалению, до места, где планировалось проводить испытания, его доставить не удалось. В ходе транспортировки кабина автомобиля была повреждена.

Начало работ над вездеходом

Вопрос о создании нового снегоболотохода с хорошей грузоподъемностью возник еще в 1960 году. В это время в СССР началось активное освоение необжитых территорий, а покупка транспортеров за границей была невыгодной из-за их высокой стоимости. Поэтому высшее руководство приняло решение создать отечественную вездеходную машину. Соответствующее поручение получили конструкторы НАМИ. А для ускорения работ все же было закуплено несколько экземпляров импортных машин, так сказать, для образца. При этом отечественный вездеход, помимо того что не должен был уступать по характеристикам «иностранцам», его еще требовалось максимально унифицировать под существующие серийные машины. Это позволило бы при производстве вездехода использовать уже выпускаемые узлы и агрегаты. Кроме того, это сократило бы процесс подготовки водителей для нового транспортера, из-за идентичности компонентов новой и серийных моделей. То есть машиной смог бы управлять любой водитель с опытом эксплуатации обычных грузовиков.

Разработку вездехода начали в 1970 году, и уже к 1972 году появился экспериментальный снегоболотоход, получивший индекс НАМИ-0157 БК.

Модификации

После неудавшегося старта предприятие некоторое время бездействовало. Лишь к началу 2000 года оно начинает конвейерный выпуск автомобиля «Урал-5323». Отзывы о нём в большинстве своём положительные. Это связано, в первую очередь, с тем, что большая часть конструкции модели была уже знакома потребителю по прежним модификациям. Использование новой комфортабельной кабины позволило намного улучшить внешний вид машины и создать некоторое удобство внутри него.

Смотреть галерею

С этого момента было выпущено несколько модификаций автомобилей, среди которых можно выделить следующие:

• «Урал-532365». За счёт того, что кабина была смещена вперёд и вниз, произошло увеличение оперативного пространства под ней.
• Шасси «Урал-5323-62», технические характеристики которого мы рассматриваем, позволяли перевозить грузы весом более 16 тонн.
• На основе предыдущих моделей были разработаны модификации 632341 с полным приводом и 652301 с грузоподъёмностью 18,5 тонны.

Несостоявшаяся серия

С приходом 80-х экономика страны пошла на спад, и планируемого массового производства снегоходов так и не случилось. Оказалось, что повышенным спросом снегоболтоходы не пользуются. Никакие достоинства «Урал-5920», цена машины, которая была значительно ниже стоимости аналогов, так и не привлекли покупателей. Заявленный ежегодный объем в 8000 машин (который планировался в 70-е), в 80-е годы ограничили до 150 штук. В итоге транспортер сняли с конвейерного производства, переведя на стапельное, которое было очень затратным. В результате это привело к полной остановке выпуска «Урал-5920».

Военные автомобили

Так как грузовые автомобили повышенной проходимости этой модификации в основном выпускались для нужд армии, была создана целая линейка моделей, предназначавшихся для такой эксплуатации:

• «Урал-532303» − первый отечественные грузовой бронированный автомобиль.
• РЭМ КЛ − ремонтно-эвакуационный грузовик.
• «Лавина-Ураган» − водомёт.
• «Панцирь-С1» − зенитно-пушечный ракетный комплекс.
• ТОР М1ТА − зенитно-ракетный комплекс.
• МСТА-К − самоходная гаубица.
• СКО-10К − станция для очистки и подготовки питьевой воды.
• ПП-91 и ПП-2005 − автомобили для понтонного парка, используемые для создания мобильных переправ.

Возвращение снегоболотохода

Производство «Урала-5920» возобновилось только 2002 году, правда уже не в Миассе, а в Екатеринбурге, на . Инженеры завода внесли в базовую конструкцию ряд изменений, улучшивших эксплуатационные характеристики транспортера. Двигатель вездехода был заменен на более мощный ЯМЗ-238 М-2. Поворотный механизм получил новую гидравлику. Из современных материалов изготовили и гусеницы, увеличив их прочность, а соответственно, и срок эксплуатации. Все эти изменения подняли грузоподъемность машины, при этом коэффициент давления на поверхность грунта не изменился. Завод стал выпускать вездеходы в различных вариациях и компоновках, что увеличило область его применения. Таким образом, благодаря усилиям «Континента» «Урал-5920» возродился заново.

Технические характеристики пожарных автомобилей урал

Рейтинг статьи

Загрузка. ..

Пожарные АЦ «Урал»

АЦ-3,0-40 (Урал-43206)-14БВР

АЦ-4,0-40 (Урал-5557)-9ВР

АЦ-4,0-40 (Урал-43206)-14ВР

АЦ-5,0-70(УРАЛ-5557) — 114ВР

АЦ-5,0-40 (Урал-5557)-11ВР

АЦ-6,0-40 (Урал-5557)-10ВР

АЦ-6,0-40 (Урал-5557)-12ВР (одна кабина)

АЦ-6,0-40 (Урал-5557)-9АВР

АЦ-8,0-40 (Урал-4320)-25ВР

Высокая проходимость – это основная особенность автомобилей на шасси «УРАЛ». Это возможно благодаря односкатным колесам, отличающимся высоким уровнем дорожного просвета (40 см), балансирной подвеске задних мостов, применению системы регулировки давления воздуха в шинах, современным грунтозацепам, рамам, которые производятся из специальных марок стали, а также многоступенчатым трансмиссиям, которые имеют блокировки межколесных и межосевых дифференциалов.

Любые грузовые машины, в том числе и пожарные автоцистерны «УРАЛ», способны преодолевать рвы, имеющие ширину до 1,2 м, снежную целину глубиной 1 м, подъем, с крутизной до 31 градуса и уклон до 22 градусов, а также вертикальные стены высотой до 55 см. Благодаря наличию системы герметизации всех элементов авто, имеется возможность форсирования водоемов глубиной до 1,75 м.

Шасси «УРАЛ» 4320 — это длиннобазовое шасси с тремя осями. Его колесная формула – 6х6.

Такое шасси – хороший вариант для установки крупногабаритного оборудования для пожаротушения, цистерн, а также специальных агрегатов. «Урал» пожарный на данном шасси имеет возможность эксплуатации по всем типам дорожного покрытия и местности.

У данного шасси имеются реальные «плюсы» если сравнивать его с другими авто. Оно способно преодолевать подъемы по 58 градусов, рвы, песчаные участки, болота, канавы. Пожарная машина «Урал» на таком шасси способна проезжать водные преграды, а также снежные заносы.

Ввиду большой монтажной базы (до 6 м), на данном шасси обычно устанавливается цистерна, рассчитанная на 8 тонн воды, а также пожарная надстройка. При этом общая монтажная протяженность оснащения на шасси «УРАЛ» — от 3 до 6 метров. Все зависит от вида кабины и расположения крепежа запасного колеса.

Кроме обычных кабин, данное шасси для пожарного автомобиля может оснащаться и увеличенными, отличающимися наличием спального места, а также спаренными двойными кабинами для транспортировки боевого расчета, сопровождающих лиц или же технических специалистов.

Шасси «Урал» 43206 с короткой базой – это машина с двумя осями, имеющая колесную формулу 4х4. Она может быть в модификации с грузоподъемностью до 5,5 т и допустимой полезной нагрузкой 4,2 т.

На данном шасси монтируется емкость для воды или смеси для тушения пожаров до 4 тыс. литров, а также дополнительное пожарно-техническое оснащение. Данное шасси пожарной машины Урал предназначено для езды по всем типам местности дорожных покрытий.

Пожарная АЦ на базе «УРАЛ»-43206 является легким внедорожным. При этом оно имеет полную унификацию с трехосными модификациями машин по всем узлам. По примеру всех внедорожных модификаций авто, данное короткобазное шасси способно преодолевать любые внедорожные условия. Именно потому, изготовители специальной техники для пожаротушения обратили на него свое внимание.

«УРАЛ» 5557 – это полноприводное шасси, отличающееся колесной формулой 6х6. От вышеупомянутого шасси «УРАЛ»-4320 оно отличается широкими шинами с низким профилем, с регулируемой подкачкой. Это позволяет повысить внедорожные качества машины. Особенно это касается песчаных, болотистых и мягких грунтов, а также снежной целины в северных районах страны.

На эту пожарную машину «УРАЛ» может быть смонтировано разнообразное пожарное оснащение с спецустановки. Данное шасси предназначено для езды по всем типам местности и дорожного покрытия.

Монтажная длина базы составляет больше 4 метров. Потому на пожарную АЦ на данном шасси отлично устанавливается пожарное оборудование и надстройка. Причем надстройки могут быть различных монтажных размеров – от 3 до 4,5 метров. Все зависит от вида кабины и места крепежа запасного колеса. Возможен монтаж дополнительной кабины.

Такая пожарная автоцистрена «УРАЛ» обычно имет 5-6 тонную емкость для воды, бак для пены на 0,5 тонны, пожарный насос НПЦ 40 или 60 и прекрасно себя чувствует на пресеченной местности. Автоцистерна пожарная (АЦ) «Урал» обладает повышенной проходимостью и подходит для эффективной работы на сельской и пресеченной местности.

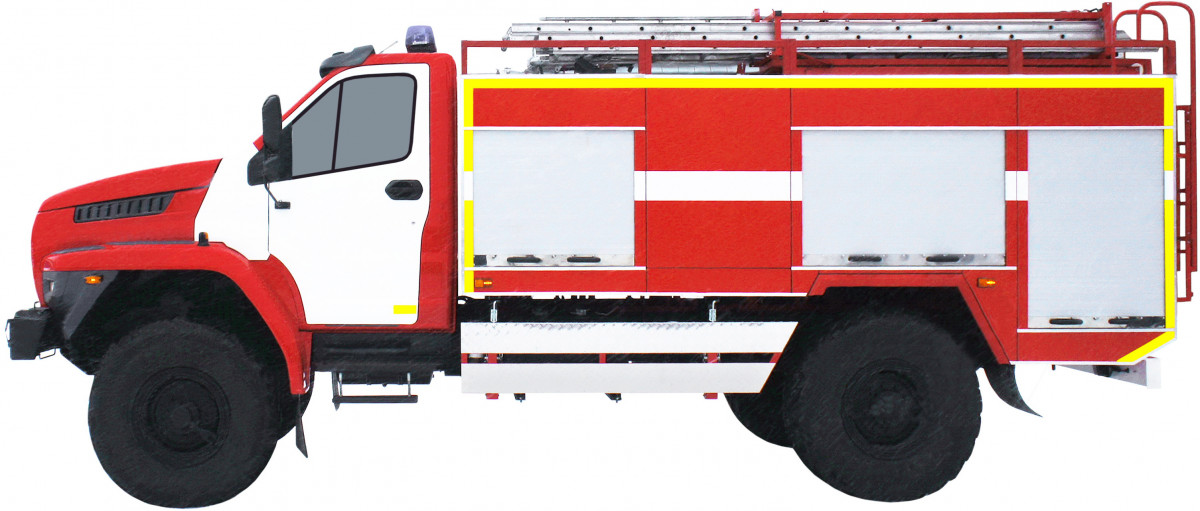

Пожарный автомобиль АЦ-3.0-40-43206-001МИ

Тактико-технические характеристики

Основной пожарный автомобиль, необходим для доставки личного состава и огнетушащего вещества к месту пожара или проведения АСР. Удобное расположение ПТВ.

АЦ-3.0-40-43206 имеет повышенную проходимость за счет базового шасси УРАЛ-43206.

Данный автомобиль имеет другую модификацию, с установленным насосом НЦПК-40/100-4/400.

Подпишись на нашу рассылку,чтобы быть в курсе новостей

Присоединяйтесь к нам
в сообществах

Самые свежие новости и
обсуждения вопросов о службе

Подпишись на нашу рассылку,чтобы быть в курсе новостей

Присоединяйтесь к нам
в сообществах

Самые свежие новости и обсуждения вопросов о службе

• Напишите нам

У нас Вы можете разместить рекламную статью о своих товарах или услугах. Статейный маркетинг за рубежом занимает 80% рынка продаж услуг и товаров. 8 из 10 предпринимателей осознают, что данный способ с перспективой получения прибыли годами (пока существует статья), отлично работает.

Сотрудничаем как с физическими, так и с юридическими лицами. Создание рекламной статьи Вы можете предоставить нам, либо выполнить это самостоятельно. Во втором случае возможна оговариваемая корректировка. Текст должен полностью раскрывать суть заголовка. Публикуем тематические тексты: обзоры оборудования, всё что связано с пожарной безопасностью, новинками техники и пожарно-технического вооружения и подобные тематики. Если у Вас другая тема, пишите нам и мы согласуем все моменты.

Посмотрите на примеры статей, которые вошли в ТОП-1-3 Яндекса по следующим запросам:

Статьи приносят не только трафик, но и прямую продажу товара.

Хотите узнать сколько стоит рекламная статья на нашем сайте и каковы условия? Какие еще виды рекламы доступны на страницах проекта?

Ознакомьтесь с ответами на свои вопросы, пройдя на страницу «Реклама на сайте». Рекламируйте товары и услуги эффективно. Отправьте на e-mail: [email protected] письмо с темой: «Публикация статьи» или «Реклама».

Сайт: https://fireman.club

Телефон: +7-982-75-65-865, Администрация проекта (Время для звонков 09:00-17:00 мск)

Электронная почта: [email protected]

Вкладка «Напишите нам» для отправки сообщения на email адрес.

Skype: fireman.club

Заметили ошибку или нестыковку на сайте? Появилась интересная идея? Есть сложности с добавлением материала? Пишите! Ваши замечания, мысли и проблемы не останутся без внимания. Хотите внести предложение, мы будем рады его выслушать.

Не выделяем какой-либо канал для обращений, главное, чтобы для Вас он оказался подходящим. Все участники нашей команды с большим вниманием относятся к получаемой обратной связи. Благодаря “обратной связи” от посетителей, на портале появились новые разделы, а старые стали удобнее и совершеннее.

Если Ваш проект связан с пожарной охраной или МЧС, напишите нам. Мы разместим на него ссылку в этом блоке.

Являемся профессионалами своего дела. Поэтому нам доверяют участники и гости проекта. Останавливаться на достигнутом не собираемся, хотя уже сейчас есть чем гордиться. Чувствуем, что потенциала хватит на большие свершения. Мы подготовили небольшое интервью, из которого Вы узнаете с кем имеете дело.

– Что подтолкнуло Вас к созданию проекта «Клуб пожарных и спасателей»?

– Проблемы с поиском учебных материалов, связанных с пожарно-спасательной тематикой. Захотелось создать единый источник информации с логично оформленной структурой и удобный для изучения.

– За какие качества Вы друг друга цените?

– Адекватность, амбициозность, активность, воспитанность, добросовестность, идейность, надёжность и многие другие.

– Где трудитесь?

– В пожарной охране.

– Насколько профессиональные обязанности помогают Вам вести портал?

– Очень помогают, так как мы ориентируемся в том, что мы пишем и знаем тематику. Информация на сайте проверяется нами и модерируется с учётом происходящих изменений в структуре.

– Как вы решаете разногласия?

– В приоритете всегда пользователи, выбираем вариант, прежде всего, удобный для них. Ведь наш проект для людей. Как ни странно, за всё время разногласий почти не было. Есть лидер, который может всё грамотно объяснить и все останутся довольны.

– Каким вы видите свой проект через 10 лет?

– Проект самонаполняемый пользователями, авторы пишут статьи и выкладывают материалы. Очень много разделов, которые позволяют найти всю необходимую информацию, касающуюся пожарной безопасности и вопросов, связанных с прохождением службы в нашей структуре. Появление новых сервисов, мобильных приложений. Будем идти в ногу со временем.

– Чего бы хотели пожелать пользователям сайта Fireman.club?

– Не лениться и более активно участвовать в жизни проекта, так как никто кроме них не сделает его ещё лучше. Ведь каждым новым материалом, выложенным на странице проекта, пользователи помогают своему коллеге из другого региона, а может быть даже и другой страны. Аудитория проекта большая – Казахстан, Беларусь, Латвия, Литва, Украина и другие страны Европы. Иногда бывают посетители совсем из отдаленных континентов, которым просто интересно: «А как это у них там?».

Читайте О НАС подробнее по ссылке.

Сетевое издание «Fireman.club» зарегистрировано в Федеральной службе по надзору в сфере связи, информационных технологий и массовых коммуникаций (Роскомнадзор) Свидетельство о регистрации СМИ ЭЛ № ФС 77-70136 от 16.06.2017. Полное, частичное использование материалов в соц. сетях, печати, ТВ и радио без индексируемой гиперссылки на fireman.club или без указания сайта как источника, а так же перепечатка материалов — запрещено! Иная правовая информация.

Copyright © 2015 — 2020
Клуб пожарных и спасателей

Тактико-техническая характеристика АЦ-5.5-40-5557-005МИ. Пожарный автомобиль урал 5557 технические характеристики

Тактико-техническая характеристика АЦ-5.

5-40-5557-005МИ

Основной пожарный автомобиль, необходим для доставки к месту пожара или проведения АСР личного состава и пожарно-технического вооружения, запаса воды и пенообразователя (огнетушащих средств). Из особенностей стоит отметить повышенную проходимость. Автомобиль оснащен стационарным лафетным стволом ЛС-С-40 Ув.

Тактико-техническая характеристика АЦ-5,5-40-5557-005МИ

АВТОЦИСТЕРНА ПОЖАРНАЯ АЦ-40 (5557)

Оцените информацию, представленную на данной странице:

Внимание! Данный комментарий не является официальным обращением заявителя!

Спасибо, Ваш комментарий принят!

Главное — показать достойный пример своим детям

командир отделения пожарно-спасательной части №4 г. Курска

О пожарной обстановке в Курской области

начальник отдела государственного пожарного надзора и профилактической работы Главного управления МЧС России по Курской области

О развитии пожарно-спасательного спорта в Курской области

5. Пожарный автомобиль Урал-5557.

Современные средства пожаротушения

Похожие главы из других работ:

Безопасность дорожного движения

1. Автомобиль как звено систем «водитель — автомобиль — дорога (среда)» и его влияние на безопасность дорожного движения

Эксплуатационные свойства автомобиля характеризуют возможность его эффективного использования и позволяют определить, в какой мере конструкция автомобиля отвечает требованиям эксплуатации.

Безопасность жизнедеятельности на производстве

Организация пожарной охраны в РФ. Государственный пожарный надзор

Пожары и взрывы причиняют значительный материальный ущерб, в ряде случаев вызывают тяжелые травмы и гибель людей. Ущерб от пожаров и взрывов в промышленно развитых странах превышает 1% национального дохода и имеет тенденцию постоянного роста.

Пожарная безопасность. Государственное управление охраны труда

Охрана пожарной безопасности. Пожарный инвентарь, понятие, виды

Основные законодательные акты и нормативные документы: 1. Федеральный закон РФ от 21.12.1994 г. № 69-ФЗ «О пожарной безопасности» в редакции Федерального закона РФ от 27.12.1995 г. № 211-Ф. 2. Правила пожарной безопасности в Российской Федерации ППБ 01-03.

Противопожарная экспертиза архитектурно-строительной части проектных материалов здания лекционного корпуса №7 ОмГТУ

5. Пожарный риск

Расчеты по оценке пожарного риска проводятся путем сопротивления расчетных величин пожарного риска с соответствующими нормативными значениями пожарных рисков.

Современные средства пожаротушения

3. Пожарный автомобиль первой помощи (АПП)

Автомобиль создан на базе шасси “Газель” и представляет собой высокомобильный малогабаритный комплекс для тушения наиболее часто возникающих пожаров.

Современные средства пожаротушения

4. Пожарный автомобиль КАМАЗ

Автоцистерна пожарная АЦ-5,0-40 на шасси КамАЗ-43114 предназначена для тушения пожаров и проведения спасательных работ. Служит для подачи огнетушащего вещества вертикальным способом, доставки к месту пожара личного состава.

Автоцистерна пожарная Урал АЦ 6,0

Автоцистерна пожарная АЦ 6,0 – 40 (5557) на шасси УРАЛ имеет колесную формулу 6х6 (шасси повышенной проходимости) и обеспечивает передвижение по дорогам всех типов, а также доставку к месту возгорания достаточного объема огнетушащих веществ. Кабина пожарной автоцистерны цельнометаллическая, двухрядная, выполнена в едином пространстве с кабиной водителя, четырехдверная, семиместная. Увеличенные отсеки кузовной надстройки позволяют рационально расположить пожарно-техническое вооружение (ПТВ). Двери отсеков для размещения ПТВ (по желанию потребителя) имеют два исполнения: «шторного» типа (изготавливаются из анодированного алюминия) или «панельного» типа на пневмопружинах, что обеспечивает удобный доступ к любой точке отсека. Крепление кронштейнов в отсеках для размещения ПТВ исполнено с применением резьбовых соединений. На автоцистерну пожарную устанавливается пожарный одноступенчатый насос нормального давления ПН-40УВ.01 с встроенным вакуум-аппаратом или НЦПН-40/100 с электрическим вакуум-аппаратом. Управление работой насосной установки осуществляется из заднего (насосного) отсека. Возможна установка насоса в кабине автоцистерны («среднее» исполнение). Насосный отсек и кабина боевого расчета оборудованы системой обогрева. По желанию потребителя обогрев осуществляется с помощью отопителей радиаторного типа, встроенных в систему охлаждения базового шасси, или при помощи автономных отопителей.

Марка двигателя, тип:

Габаритные размеры автомобиля, мм, не более:

(длина, высота, ширина):

АЦ-5-40 Автоцистерна пожарная УРАЛ-5557 — ООО «ТортехМаш»

К эксплуатации автоцистерны пожарной АЦ-5-40 (5557) допускаются лица, прошедшие курс обучения на учебном пункте ГУГПС МВД России или заводе-изготовителе и получившие удостоверение на право управления автоцистерны пожарной.

Эксплуатация автоцистерны лицами, не имеющими удостоверения ЗАПРЕЩАЕТСЯ.

В целях безопасности труда при эксплуатации автоцистерны пожарной категорически ЗАПРЕЩАЕТСЯ вносить изменения в конструкцию и устанавливать дополнительные приспособления оборудование.

Завод-изготовитель не несет ответственности за последствия, связанные с эксплуатацией автоцистерны пожарной, в которую внесены изменения владельцем. Претензии по авариям или несчастным случаям с такими изменениями заводом-изготовителем не рассматриваются.

Автоцистерна пожарная АЦ-5-40 на шасси высокой проходимости (6х6) семейства УРАЛ-5557, оснащенная насосом пожарным ПН-40УВ предназначена для:

• тушение пожаров огнетушащими средствами;
• доставки к месту пожара боевого расчета, пожарно-технического вооружения и запаса огнетушащих веществ;
• подачи воды и воздушно-механической пены низкой и средней кратности через напорные рукава, ручные и лафетные стволы и пеногенераторы при тушении очагов пожара.

Автоцистерна может использоваться как самостоятельная боевая единица с забором пенообразователя из пенобака или постороннего резервуара и забором воды из цистерны, из водоема или из водопроводной сети. Автоцистерна рассчитана на эксплуатацию в районах с умеренным климатом (исполнение У) при температуре окружающего воздуха от минус 40°С до плюс 40°С, категория 1 ГОСТ 15150-69.

Автоцистерна состоит из следующих основных частей:

• шасси с кабинкой водителя
• насосной установки с приводом
• бака для пенообразователя
• водопенных коммуникаций
• кузова
• лафетного ствола
• электрооборудования
• комплекта пожарно-технического оборудования.

Автоцистерна комплектуется необходимыми при ремонте и обслуживании инструментом, запасными частями и принадлежностями.

На автоцистерне АЦ-5-40 оснащена насосом пожарным ПН-40УВ.

Насосная установка располагается в заднем отсеке кузова и состоит из пожарного насоса, системы трубопровода и трубопроводной арматуры.

Насосная установка крепиться на раме сварной конструкции.

Для поддержания плюсовой температуры в зимнее время отсек отапливается коллектором, установленным с левой стороны рамы.

Электрооборудование автоцистерны состоит из электрооборудования шасси и дополнительного электрооборудования.

Питание автоцистерны осуществляется постоянным током с напряжением 24В.

В кузове автоцистерны установлены:

• блок связи
• щиток приборов и щиток управления
• светильники
• освещения отсеков
• проблесковый маяк
• прожектор освещения рабочей зоны
• выключатели освещения отсеков
• габаритные огни
• датчики уровня воды и пенообразователя

На кабине шасси установлены световая балка с маяками и динамиками, в кабине шасси установлены блок управления, блок связи водителя.

Электрооборудование цистерны обеспечивает:

• дистанционный пуск двигателя;
• включение в работу КОМ водяного насоса;
• освещение рабочих зон;
• освещение отсеков кузова и кабины боевого расчета;
• связь между кабиной боевого расчета и кабиной водителя;
• учет времени работы водяного насоса;
• контроль уровня воды и пенообразователя.

Пожарно-техническое вооружение на автоцистерне размешено на крыше кузова и в отсеках. Пожарно-техническое вооружение надежно закреплено специальными механизмами, зажимами и другими элементами крепления. Размещено пожарно-техническое вооружение с учетом удобного доступа и быстрого съема.

Автоцистерна пожарная АЦ 6,0 на базе УРАЛ-5557

Автоцистерна пожарная объемом 6 куб. м. на шасси УРАЛ-5557 предназначена для доставки к месту пожара боевого расчета, пожарно-технического вооружения, запаса воды и пенообразователя.

Применяемость

Применяется как самостоятельная боевая единица или как насосная установка при работе в «перекачку» с одной или несколькими автоцистернами при тушении пожаров водой, воздушно- механической пеной в населенных пунктах и на промышленных объектах. Может эксплуатироваться в районах умеренного климата с годовым перепадом температур в пределах от -45°С до + 40°С по дорогам всех видов и бездорожью.

Конструктивные особенности

• Кузов выполнен по модульной схеме и состоит из 2-х частей: цистерны для воды, отсека для ПТВ совмещенного с насосным отсеком.
• Возможно исполнение кузова с центральным расположением цистерны, левого и правого отсеков для ПТВ вдоль бортов, отсека для ПТВ совмещенного с насосным отсеком.
• Привод насоса осуществляется от серийной коробки отбора мощности.
• Двухрядная кабина боевого расчета цельносварная (салонного типа). Дополнительный обогрев – автономный дизельный отопитель.
• Обогрев насосного отсека – автономный дизельный отопитель.

По требованию заказчика завод может выполнить следующее:

• Изготовить цистерну для воды из нержавеющей стали.
• Утепление цистерны и пенобака пенополиуретаном.
• Подогрев: топливозаборников, топливопроводов, фильтра тонкой очистки и фильтра грубой очистки.
• Утепление аккумуляторного отсека.
• Установить шторные двери отсеков.

Откидные двери отсеков выполнены с телескопическими опорами для подъема. В задней части кузова откидные подножки. Лафетный ствол может располагаться на кабине боевого расчета или крыше кузова. Пожарно-техническое вооружение размещено на крыше кузова и в отсеках с учетом удобного доступа и быстрого съема. Надежно закреплено специальными механизмами, зажимами и другими элементами крепления.

голоса

Рейтинг статьи

Оценка статьи:

Загрузка…

Adblock
detector

Урал-43206 Грузовик общего назначения | Military-Today.com

Страна происхождения Россия Поступил на службу 1996 Конфигурация 4×4 Сиденья в кабине 1 + 2 мужчины Размеры и вес Вес (пустой) 8,1 т Грузоподъемность 4,2 т Длина 7,37 м Ширина 2,5 м Высота 2,7 м Мобильность Двигатель ЯМЗ-236М2 дизель Мощность двигателя 180 л. с. Максимальная скорость по дороге 85 км/ч Диапазон ~ 1 000 км Маневренность Градиент 58% Боковой откос 40% Вертикальная ступенька ~ 0,5 м Траншея ~ 0,6 м Фординг 1,75 м

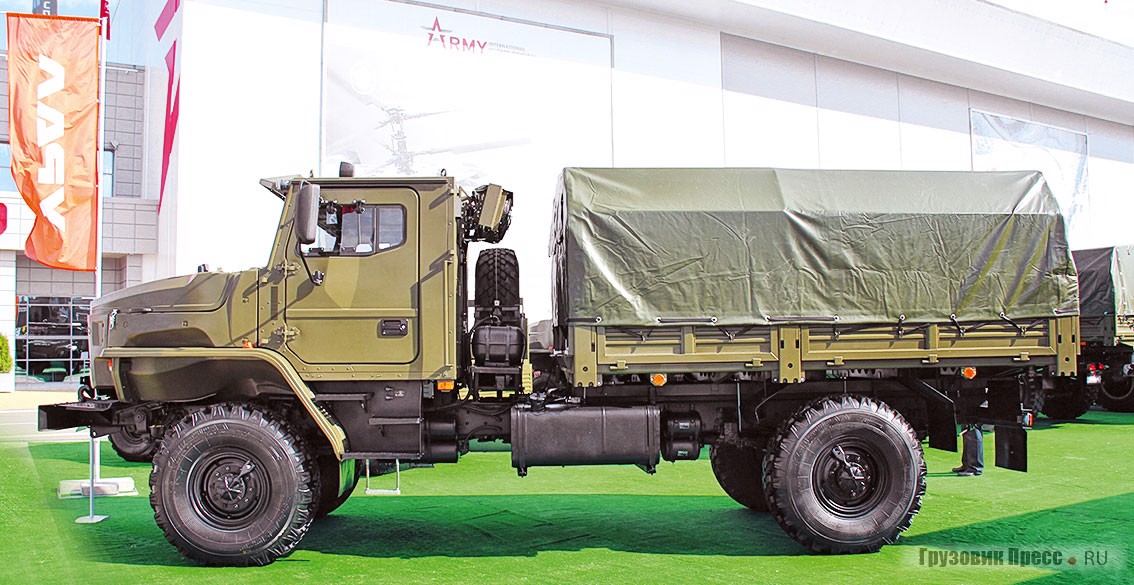

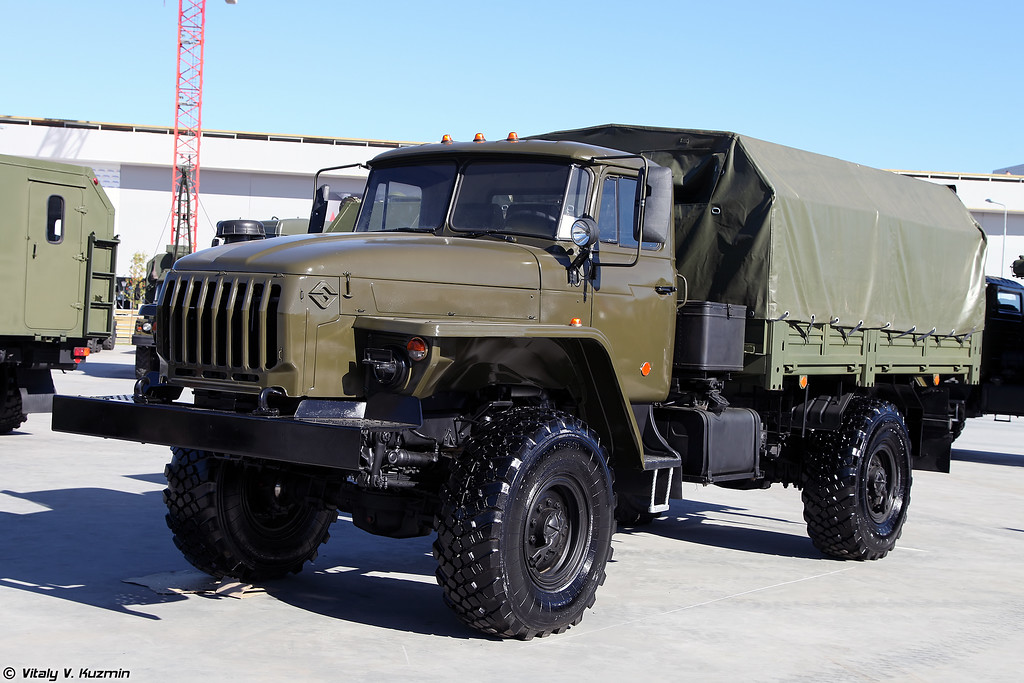

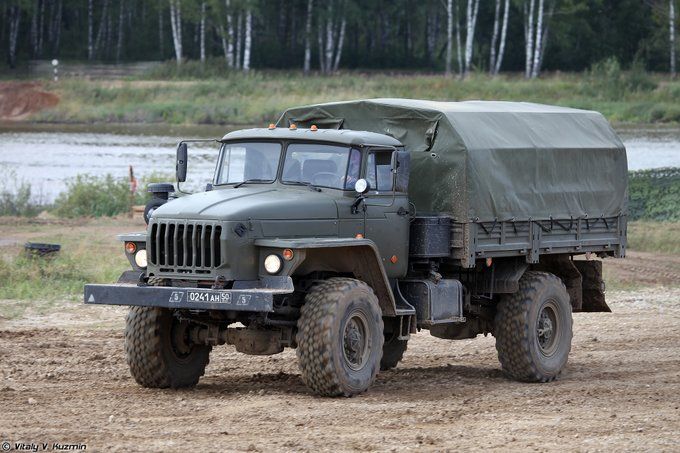

Урал-43206 — вариант с колесной формулой 4х4, разработанный на базе более крупного Урал-4320, у которого 6х6 конфигурация. Он был разработан как для внутреннего рынка, так и для заказчики экспорта. Стоит отметить, что версия 4×4 дешевле, чем более крупный 6×6. Урал-43206 был принят на вооружение Российской Армии в 1996 году. тот же год. Этот высокомобильный грузовик используется в большом количестве в качестве войскового или грузового. транспорт.

Этот боевая машина имеет грузоподъемность 4 200 кг. Урал-43206 может перевозить до 24 военнослужащих в задней части грузового отсека. Грузовая зона покрыта банты и брезентовый чехол. У него есть откидные борта и откидная задняя дверь. Может буксировать прицепы или артиллерийские орудия с максимальным весом 7 000 кг.

Такси обеспечивает сиденье для водителя и двух пассажиров. Это военное грузовик использует ту же кабину, что и Урал-4320.

Урал-43206 оснащен дизельным двигателем ЯМЗ-236М2 с турбонаддувом, развивающий 180 л.с. Двигатель работает в паре с 5-ступенчатой ​​механической коробкой передач. Автомобиль имеет постоянный полный привод и предназначен для эксплуатации на всех видах дорог. Это военный грузовик оснащен центральной системой давления в шинах и имеет значительный проходимость по пересеченной местности.

Этот военный грузовик может принять различные типы кузова. Он также доступен в ряде вариантов.

Варианты

Урал-43206-41 оснащен более мощным двигателем ЯМЗ-236НЕ2 с турбонаддувом. дизельный двигатель, развивающий 230 л.с.

Версия Урал-43206-0551 с четырехдверной двухместной кабиной, в которой размещается водитель плюс 5 пассажиров. Этот автомобиль имеет меньший грузовой отсек и уменьшенный до 3 650 кг грузоподъемности.

Урал-43206-47 с более комфортным передним управлением IVECO кабина, которая производится по лицензии Уралом. Автомобиль питается от дизель ЯМЗ-236БЕ2 с турбонаддувом, развивающий 250 л.с. Этот версия имеет грузоподъемность 5 200 кг.

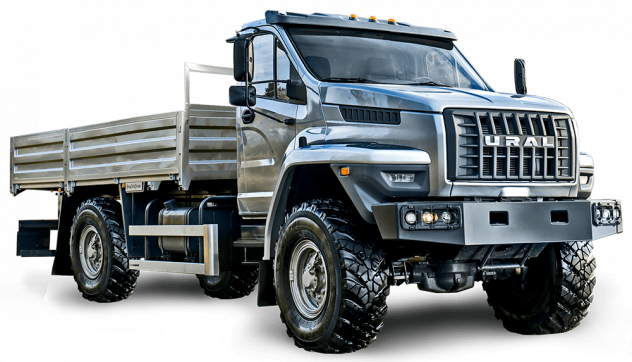

Урал Некст с конфигурацией 4×4 — это новая улучшенная версия Урал-43206. Он оснащен новой кабиной из стали и полимера. строительство. Этот автомобиль доступен как в коммерческом, так и в военизированные формы.

43206 | Российская оборонная политика

Военный истеблишмент марширует на своем желудке, но еда, которая наполняет желудок (и боеприпасы, которыми наполняют пушки), марширует на своих грузовиках.

Кажется, с каждым годом качественной российской военной журналистики становится все меньше. Но возникают исключения. Алексей Рамм, например. Его работы интересны, достаточно проницательны и внешне непредвзяты.

Рассказ Рамма не слишком давно на пешую тему российских военных грузовиков за ВПК предоставляется Вам в назидание полностью без перерыва. Добавлены фотографии, которых не было в его статье.

«Автомобильный транспорт, обеспечивающий доставку материальных ресурсов, запасов смазочных материалов (ГСМ), боеприпасов и др. , поступает в роты полков и в батальоны материально-технического обеспечения бригад и дивизий (РМО и БМО). Каждая рота (или взвод) отвечает за перевозку конкретного предмета. Например, первая рота БМО (или взвод РМО) перевозит боеприпасы, а пятая, оснащенная автоцистернами, перевозит топливо».

№

«В армиях и военных округах имеются бригады материально-технического обеспечения (БРМО) для организации материально-технического обеспечения и подвоза материальных средств».

«Более 70 процентов автотранспорта постоянно находится на складах, загруженных боеприпасами, ГСМ и другими грузами».

«Из пяти рот БМО всего 10-12 машин используются для обеспечения повседневных нужд. Остальные стоят в депо, полностью загруженные, заправленные, но со снятыми батареями. Во время боевой готовности водители приезжают в депо и уже груженые машины отгоняют в назначенные места», — рассказал обозревателю ВПК командир одного из БМО».

«Действительно, большинство машин, стоящих в депо, в плачевном состоянии. «Когда я служил командиром роты подвоза боеприпасов, у меня не было ни одной полностью исправной машины. Конечно, все могли пойти, совершить марш, доставить боеприпасы. Но у многих отказали двигатель, тормоза, были проблемы с электрикой. У нас не было даже полных палаток на всю компанию. Все мои КамАЗы отслужили уже 15, а то и 20 лет, и только часть из них прошла капитальный ремонт, — вспоминает офицер автосервиса одной общевойсковой армии».

«Кроме РМО, БМО и БРМО, каждый батальон имел взводы материального обеспечения, в которые входили автомобильные отделения, а иногда, если батальон является самостоятельной воинской частью, даже целые взводы. Задачей данных подразделений является транспортировка материальных средств со складов материального обеспечения батальонов (рот) непосредственно на фронт».

«Развившаяся транспортная система разделила автопарк. Автомобили ГАЗ-66, ЗИЛ-131 и Урал, используемые в основном взводами материального обеспечения и отличающиеся высокой подвижностью, предназначены для доставки грузов, ГСМ и боеприпасов на фронт. Полковые РМО, бригадные БМО, а также армейские и окружные БРМО практически полностью укомплектованы КамАЗами».

№

«Машины бригад и батальонов материального обеспечения должны совершать длительные марш-броски с большими грузами на расстояние не менее 500-600 км по обычным дорогам. Мобильность для них не так важна, как для тех, кто перевозит грузы на фронт. Так что в этом сегменте у КамАЗа не было и нет конкурентов, — говорит сотрудник Главного автобронетанкового управления (ГАБТУ) Минобороны».

Вся страна КамАЗы

№

«В середине 1990-х годов уже было ясно, что советская система из четырех основных семейств машин — непозволительная роскошь для Российской Армии. У каждого действительно есть свои детали и компоненты, которые не являются взаимозаменяемыми. У ЗИЛ-131 двигатель газовый, а вот Урал (за исключением 375Д) дизельный. Поэтому было принято решение о переходе на один универсальный тип, — поясняет офицер Главного автобронетанкового управления».

«В 1998 году Уральский автомобильный завод представил семейство грузовиков «Мотовоз» на испытания военным, но из-за затянувшейся доводки и проблем с финансированием новые «Уралы» начали поступать в войска только в 2006-2008 годах. Как заявил производитель, «Мотовоз» состоял из трех практически 95-процентно распространенных автомобилей — Урал-43206 (4х4), Урал-4320-31 (6х6) и Урал-5323 (8х8)».

Урал-4320-31

««В 2008 году к нам в дивизию поступал только двухосный Урал-43206. Так что трех- и четырехосных Уралов мы не видели. Хотя по первоначальным планам Урал-43206 заменил старые Уралы, ЗИЛ-131 и ГАЗ-66 во взводах материального обеспечения батальонов, а -4320 — транспортные КамАЗы в дивизионных БМО. Мы ездили на мотовозах менее полугода, после чего пришел приказ отдать их в депо, и мы получили новые КамАЗы, — вспоминает сотрудник автосервиса».

«С приходом Анатолия Сердюкова семья Мотовозов пришла в немилость, и им на смену пришли «Мустанги» Камского автомобильного завода».

КамАЗ-4350 Мустанг

«Сейчас допустимо ругать Сердюкова. Многие говорят, что переход на «Мустанг» был связан с лоббированием принадлежащего «Ростеху» КамАЗа, а возможно, даже с коррупционными схемами. Но приходится признать, что от Уральского завода в семейство Мотовозов поступила только одна модель — Урал-43206. На мой взгляд, идеальный автомобиль для перевозки на передовую. Мобильный, надежный, легко ремонтируемый. А вот трехосный Урал-4320-31 проигрывает КамАЗу на бездорожье по всем показателям. По сути, это форсированный Урал-4320. Про четырехосник даже говорить не хочу. Очень капризная и ненадежная машина, — рассказывает офицер автосервиса Южного военного округа».

«В семейство «Мустанг» входят три автомобиля: КамАЗ-4350 (4х4), КамАЗ-5350 (6х6) и КамАЗ-6350 (8х8). Поставки начались в конце 2008 года».

«В настоящее время практически нет ни старых Урал-4320, ни ЗИЛ-131, ни даже ГАЗ-66. Осталось небольшое количество Урал-43206, -4320-31 и -5323, полученных в 2008 году. Мотовозы были достаточно свежими машинами, но списаны все равно раньше времени», — комментирует представитель ГАБТУ».

«По нескольким оценкам, в настоящее время примерно 80-90 процентов парка грузовиков Минобороны России составляют Мустанги, 10-15 процентов Мотовозы, а остальное — оставшиеся и до сих пор не списанные ЗИЛ-131, ГАЗ-66 и т. д. Переход Минобороны на единый автомобиль занял немногим менее семи годы. По мнению практически всех представителей автосервиса, с которыми удалось пообщаться этому изданию, это удалось сделать только благодаря большой производственной мощности Камского автозавода и его развитым сервисным центрам».

«Мустанг слишком сильно ездит»

«Если сравнить старую бригаду с разными типами грузовиков, то благодаря «Мустангам» в последнее время увеличился тоннаж перевозимого груза. За счет унификации автомобилей, доходящей до 90-95 процентов, удалось значительно сократить поставки необходимых для ремонта деталей и узлов, а также стандартизировать перечень ГСМ», — говорит представитель ГАБТУ. «Я не могу назвать реальных цифр, но поверьте: «возможности «подъема» материальных ресурсов в настоящее время сильно выросли»» 9.0140

«Но в войсках такие же оптимистичные выводы делать не спешат. «КамАЗ-4350 пришел на замену «Уралам» во взводах материально-технического обеспечения батальонов. На учениях, где еще есть заводские сервисные центры, все выглядит очень хорошо. В жизни все гораздо сложнее, — уверен автомеханик Западного военного округа.

«По мнению всех опрошенных Военно-промышленным курьером офицеров войск, КамАЗ-4350 не стал достойной заменой старому семейству «Урал». «По подвижности он уступает старому Уралу-4320, при этом он не так грузит. Одновременно эти машины застревали во время учений по бездорожью в тех местах, где «Урал» проехал бы без проблем. У КамАЗа отличные грузовики, но для нормальных дорог, — уверен командир батальона материально-технического обеспечения.

«Особенно напряженными стали весенне-летний период прошлого года, когда части и подразделения Вооруженных Сил Российской Федерации выдвинулись из пунктов постоянного базирования к границе с Украиной, действуя совершенно без поддержки ремонтных баз. Все собеседники этого издания отметили еще одну проблему, которая появилась в период весенне-летнего стояния на границе, — 4350 часто ломается».

«Эта машина должна действовать практически на передовой. Но это напичканная электроникой, которая постоянно ломается. Возможностей даже взводного механика-водителя хватило, чтобы покорить «Урал». Здесь приходится вызывать специалистов. Однажды такая машина застряла посреди полигона, и мы вытащили ее отсюда только через неделю. Еще одна проблема — турбодизель в этом КамАЗе. Турбина постоянно выходит из строя, ломается. Успеваем только в ремонт отправить», — жалуется сотрудник автосервиса».

«В сервисных центрах претензии военных к КамАЗ-4350 не разделяют, аргументируя это тем, что большинство поломок происходит по вине военнослужащих, использующих технику».

«Автотехника развивается, появляются новые технологии. Но военные хотят, чтобы все было как «в бабушкины времена». Проблема с турбиной не по вине завода. В инструкции сказано, что перед тем, как заглушить двигатель, водитель должен дать ему поработать на холостом ходу. Военные сразу заглушат двигатель, а турбина вдруг заклинит. Но виноват завод», — жалуется сотрудник одного из сервисных предприятий, отвечающих за ремонт КамАЗов.

«В настоящее время складывается парадоксальная ситуация, когда бригадные БМО, армейские и окружные БРМО многократно увеличили свои возможности по «подъему» и транспортировке грузов, но не всегда удается обеспечить доставку грузов непосредственно подразделениям на передовой. ”

«Вид с другой стороны»

«В МВД пытались найти выход из автомобильного тупика, объединив возможности семейств «Мотовоз» и «Мустанг».

««Шестиосные [так сказать, колесные?] Урал-4320-31, а иногда и Урал-43206 используются в основном для частей и подразделений, выполняющих задачи боевой службы по подвозу материальных средств непосредственно к месту их применения. на Северном Кавказе. Подразделения полиции, работающие в регионе, также используют эти автомобили», — сказал представитель Внутренних войск. Для перевозки грузов на большие расстояния, по словам нашего собеседника, уже стоят на вооружении шестиосные [sic, колесные?] КамАЗ-5350».

«У нас есть КамАЗ-4350, но для условий Кавказа лучше подходят Урал-4320-31. Они намного мобильнее и мощнее в условиях сложного горного и значительно пересеченного рельефа. А для снабжения подразделений, дислоцированных на большом удалении, и решения задач по охране важных государственных объектов мы тоже используем «Уралы», — отвечает представитель ВВ МВД».

«С одной стороны, решение объединить два семейства в единый автопарк понятно и логично. Мотовоз и Мустанг дублируют друг друга в достаточно ограниченной степени. С другой, в составе вновь появляются несколько семейств грузовиков, требующих раздельных поставок деталей и комплектующих. Источники ВПК в МВД признают наличие проблемы. «Хорошо бы только «Мустанги» и «Мотовозы», а у нас еще довольно большое количество различной бронетехники и другой спецтехники, — сокрушается представитель Внутренних войск.

«Проблема будет решена с принятием на вооружение будущих семейств автомобилей «Тайфун» и «Платформа», работа над которыми в настоящее время продолжается», — пояснил представитель ГАБТУ.

Тайфун

«‘Было много разговоров о Платформе. Говорили так, будто это даже министру обороны показывали на полигоне в Бронницах. Но до сих пор нет даже фотографий прототипа. Говорят, все секретно. Но какой смысл держать грузовик в секрете? Это бык. До сих пор нет серии Тайфун [sic, Платформа?]. Но есть экспериментальные прототипы. Все это мы уже проходили. Несколько лет подряд нас уверяли, что чинят нам оборудование, а заводчане его буксируют. В результате, когда началась нормальная работа и техника начала ломаться, все смотрели на нее как на маленьких детей, — рассказывает автоинспектор».

«Таким образом, за более чем семь лет проблема дисбаланса автомобильной техники Вооруженных Сил Российской Федерации так и не решена окончательно. Ситуация похожа на бег по кругу. Еще можно надеяться, что с принятием на вооружение будущих семейств машин проблема окончательно решится».

Небольшой постскриптум. Тайфун находится в серийном производстве. Находится на вооружении частей РВСН и СпН в Южном ВО. Серийные «Мустанги» находятся на вооружении с 2003 года. По данным Western MD, возраст 30 % автомобилей в настоящее время составляет менее трех лет, а с 2012 года было добавлено 6 000 грузовиков «Мотовоз» и «КамАЗ». 50 Тайфунов до конца 2014 года. Тайфуны были заметны на сегодняшнем Параде Победы, как и Мустанги.

АЗ 3,0-40 (УРАЛ 43206-61) 2каб

•

Просмотр встроенной галереи изображений в Интернете по адресу:
http://arctodus.ru/az-3-0-40-ural-43206-61-2cab.html#sigProId911b4ffc14

•

Просмотр встроенной галереи изображений в Интернете по адресу:
http://arctodus.ru/az-3-0-40-ural-43206-61-2cab. html#sigProIda81443f232

Автомобиль пожарный АЗ 3,0-40 (УРАЛ 43206) на полноприводном шасси УРАЛ 43206



• Автомобиль пожарный АЗ 3,0-40 (УРАЛ 43206 ) предназначен для:
• — для доставки к месту пожара пожарного личного состава, огнетушащих веществ, пожарно-технического оборудования (ПТЭ) и аварийно-спасательных средств (СР),
• — для тушения пожаров и проведения аварийно-спасательных работ с использованием пожарной машины, пожарного персонала, пожаротушения, веществ, ЭПЗ и РЭ.

Пожарная машина соответствует требованиям ГОСТ Р 53328 «Машины пожарные. Основные пожарные машины. Общие технические требования. Методы испытаний», климатическое исполнение «Т» (эксплуатация при температуре воздуха от -40º до +40ºС), категория размещения 1 (для наружных работ), эксплуатация в атмосфере типов 1 и 2 (условно-чистая и промышленная) по ГОСТ 15150 , с размещением, на период оперативного ожидания, в помещении с температурой воздуха до +5º С.

Общие характеристики Пожарная машина AZ 3,0-40 (URAL 43206

43206 17999999999959595959185) 93206

999999999999999999999999999999999999999999999 43206 999999999999999999999999999 )

Объем емкости для воды, л		3000
Объем емкости для вспенивателя, л		180 ( другое по желанию заказчика)
Габаритные размеры (длина/высота/ширина), мм		7980х3140х2500
Полная масса, кг		13100
Цветовые схемы		ГОСТ Р 50574-2002
Кабина пожарного автомобиля, количество мест для пожарного расчета (включая место водителя)	кабина четырехдверная, семиместная; кабина передняя — цельнометаллическая стандартная кабина шасси, двухдверная, трехместная задняя кабина — каркасно-панельного типа, четырехместная; обе части кабины образуют общий салон
Вариант исполнения грузового отсека пожарной машины	Бак для воды, пенобак, пожарный насос, водопенные коммуникации, надстройка кузова с отсеками для пожарно-технического оборудования и аварийно-спасательных средств
Пожарный насос	Насос пожарный центробежный нормального давления НЗПН-40/100, (по ГОСТ Р 52283-2004 «Насосы пожарные центробежные. Общие технические требования. Методы испытаний»), заднего расположения
Комплектность FTE	по нормам Приказа МЧС России №425 от 25.07.2006
Размещение FTE	в отсеках с учетом тактики его оперативного применения, для обеспечения надежности фиксации оборудования, доступности, удобства и безопасности при снятии и установке

Общие характеристики шасси УРАЛ 43206



Колесная формула / ведущие колеса	4 х 4  / все
Компоновка базового шасси пожарной машины	расположение двигателя спереди, продольно, кабина над двигателем, загрузочное рабочее место за кабиной
Колесная база, мм	4405
Колея колес (перед/зад), мм	2040 / 2040
Двигатель (тип, экологический класс)	ЯМЗ-53653-10, четырехтактный, дизель, Евро-5
Мощность двигателя, л. с.	240
Максимальная скорость, км/ч	85
Коробка передач (тип)	механический
Шины (тип, размер)	425/85R21

•

Просмотр встроенной галереи изображений в Интернете по адресу:
http://arctodus.ru/az-3-0-40-ural-43206-61-2cab.html#sigProId26fa8b0994

9Бортовой грузовик 0000 УРАЛ 43206, купить бортовой грузовик УРАЛ 43206 б/у

АМ Общие ASTRA

БМ

БМ 201

АВИА ДЭУ

А75

БЕДФОРД

ТК

ШЕВРОЛЕ

Сильверадо

СИТРОЕН

Перемычка

Перемычка 2. 2

Реле

ДЭУ ДАФ

CF

CF 65 CF 75 CF 85

ЛФ

ЛФ 45 ЛФ 55

XF

XF 95 XF 105 XF 106 XF 460

ДФСК

В21

ДОДЖ

ОЗУ

ОЗУ 3500

Dongfeng ERF FAW FIAT

Дукато

ФОДЭН

Альфа

Альфа 3000

ФОРД

Грузовая серия F

F650 F700

Серия L Transit

Transit 2.0 Transit 350

Фотон

Ауман Аумарк

ГАЗ

53 5204

GINAF GMC

C-серия

HANOMAG HIAB HINO HOWO

ЗЗ

ZZ3257

ХЕНДАЙ

Серия EX

EX8

Серия HD

HD72 HD78 HD120

МЕЖДУНАРОДНЫЙ

4300

ИСУЗУ

НПР

НПР75

НКР

НКР70 НКР71 НКР90

ИВЕКО

Ежедневно

Ежедневно 35 Ежедневно 40 Ежедневно 50 Ежедневно 55 Ежедневно 60 Ежедневно 65 Ежедневно 70 Ежедневно 72

ЕвроКарго

ЕвроКарго 65 ЕвроКарго 75 ЕвроКарго 80 ЕвроКарго 100 ЕвроКарго 120 ЕвроКарго 140 ЕвроКарго 150 ЕвроКарго 160 ЕвроКарго 180 ЕвроКарго 190 ЕвроКарго ML

Евротех

Евротех 190 Евротех 240 Евротех 260

Евротраккер

Евротраккер 340

Магирус

Магирус 190 Магирус 330

Stralis

Stralis 190 Stralis 260 Stralis 270 Stralis 310 Stralis 350 Stralis 360 Stralis 400 Stralis 420 Stralis 450 Stralis 480 Stralis 500

Trakker

Trakker 260 Trakker 340 Trakker 350 Trakker 360 Trakker 380 Trakker 410 Trakker 450

Турбостар

ЯАК

ЕЛЧ КАМАЗ

4310 5320 55102 65117

КЕНВОРТ

C-серия

C500

КИА

K-серия

K2700

КрАЗ

255 В

МАК МАГИРУС

Дойц

Дойц 130

ЧЕЛОВЕК

Серия A

A11 A12 A23

Серия F Серия L

L2000

NL Series TGA

TGA 18. 350 TGA 18.360 TGA 26.310 TGA 26.360 TGA 26.390 TGA 26.400 TGA 26.410 TGA 26.413 TGA 26.430 TGA 26.440 TGA 26.460 TGA 26.480 TGA 28.430 TGA 33.480 26.460 TGA 26.480 TGA 28.430 TGA 33.480.480 35.460 TGA 33.480 TGA 35.460 35.460 TGA 33,480 TGA 35.4800 35.480 35.4800 35.480 35.480 35.480 35.480 35.4800 35.480 35.480 35.480 35.4800140

ТГЭ

ТГЭ 3.180 ТГЭ 5.180

TGL

TGL 7.150 TGL 8.150 TGL 8.180 TGL 8.220 TGL 12.180 TGL 12.210 TGL 12.240 TGL 12.250 TGL 8.180

ТГМ

ТГМ 15.240 ТГМ 15.250 ТГМ 15.290 ТГМ 18.240 ТГМ 18.250 ТГМ 18.280 ТГМ 18.290 ТГМ 18.320 ТГМ 26.290 ТГМ 26.340

TGS

TGS ​​18.400 TGS 18.430 TGS 26,320 TGS 26,360 TGS 26,400 TGS 26,440 TGS 26,470 TGS 26,480 TGS 26,540 TGS 28440 TGS 33,400 TGS 35.440S 35.440S 35.440S 35.440S 35.440S 35,40 35,40 TGS 35.440S 35,40 35,40 TGS 35,40 35,40 г. TGX

TGX 18.440 TGX 26.360 TGX 26.400 TGX 26.440 TGX 26.460 TGX 26.480 TGX 26.500 TGX 26.510 TGX 26.520 TGX 26.580 TGX 35.480

MAN-VW MAZDA

E-серия

E2200

MERCEDES-BENZ

Actros

Actros 1831 Actros 1832 Actros 1835 Actros 2032 Actros 2040 Actros 2535 Actros 2536 Actros 2540 Actros 2541 Actros 2542 Actros 2543 Actros 2544 Actros 2545 Actros 2546 Actros 2548 Actros 2631 Actros 2632 Actros 2635 Actros 2636 Actros 2640 Actros 2641 Actros 2655 Actros 2745 Actros 3236 Актрос 3241 Актрос 3341

Антос

Антос 2540 Антос 2543

Арокс

Арокс 2545 Арокс 3251

Atego

Atego 815 Atego 816 Atego 817 Atego 818 Atego 823 Atego 1217 Atego 1218 Atego 1223 Atego 1224 Atego 1328 Atego 1523 Atego 1524 Atego 1528 Atego 1624 Atego 1823 Atego 1828

Axor

Axor 1823 Axor 1824 Axor 1826 Axor 1828 Axor 1829 Axor 1833 Axor 2533 Axor 2535 Axor 2536 Axor 2633

Econic

Econic 2629

ЛК

ЛК 814

МБ SK

SK 1417 SK 1722 SK 1824 SK 1929 SK 2024 SK 2429 SK 2435 SK 2448 SK 2527 SK 2538 SK 2629СК 2631 СК 2638 СК 3234

Sprinter

Sprinter 313 Sprinter 314 Sprinter 316 Sprinter 318 Sprinter 411 Sprinter 416 Sprinter 511 Sprinter 515 Sprinter 516 Sprinter 518 Sprinter 519

Unimog

Unimog U1300 Unimog U1650 Unimog U4000

Варио

Варио 614 Варио 615 Варио 616 Варио 813 Варио 814 Варио 815 Варио 818

МЕЙЕР МИЦУБИСИ

Кантер

Максус Мицубиси Фусо

Кантер

Кантер 7C

НИДО НИССАН

Атлеон

Атлеон 56. 15 Атлеон 80.14

Такси

Опель

Мовано

Мовано 2.3

ПЕГАСО РЕНО

B-110 G-серия

Г230 Г270

Kerax

Kerax 270 Kerax 320 Kerax 340 Kerax 370 Kerax 380 Kerax 385 Kerax 410 Kerax 420 Kerax 430 Kerax 450 Kerax 480 Kerax 500

Magnum

Magnum 460 Magnum 500 Magnum AE

Менеджер Mascott

Mascott 160

Мастер Максити

Максити 130

Средняя часть

Средняя часть 160 Средняя часть 180 Средняя часть 210 Средняя часть 230

Midlum

Midlum 150 Midlum 180 Midlum 220 Midlum 250 Midlum 270 Midlum 280

Премиум

Премиум 210 Премиум 250 Премиум 270 Премиум 320 Премиум 370 Премиум 380 Премиум 400 Премиум 410 Премиум 430 Премиум 440 Премиум 450 Премиум Lander

Серия T

T440 T480

2000 ТРМ 10000

РОСС Ram SAURER SCANIA

Серия G

G360 G380 G400 G420 G440 G450 G480 G490

K-серия L-серия P-серия

P94 P114 P124 P230 P270 P280 P310 P320 P340 P360 P380 P400 P420

Серия R

R124 R143 R380 R400 R410 R420 R440 R450 R480 R500 R560 R580 R620

ШМИДТ

Нидо

ШАКМАН ШААНСИ

SX

СИСУ

E-серия

E12

СК

СТЕЙР

26С

ТАТРА

815

ТОЙОТА

Дайна

Дайна 100 Дайна 250

Хино

УНИК УРАЛ VOLKSWAGEN

Крафт

Крафт 35

ЛТ Транспортер

ВОЛЬВО

Серия A Серия B FE

FE 240 FE 280 FE 320

FH

Fh22 Fh23 Fh26 FH 400 FH 420 FH 440 FH 460 FH 480 FH 500 FH 510 FH 520 FH 540

FL

FL6 FL7 FL10 FL240 FL 260 FL 280 FL 290 FL608 FL611 FL612 FL614 FL618 FL619

FM

FM7 FM9FM12 FM13 FM 300 FM 330 FM 340 FM 370 FM 380 FM 400 FM 410 FM 420 FM 440 FM 460 FM 480 FM 500

FMX

FMX 330 FMX 370 FMX 410 FMX 460 FMX 500

FS Серия G Серия L Серия N

N10

Серия S

ЗИЛ

130

Показать все

Начать масштабные модели URAL 43206 Двойная кабина с приставкой и самолетом 83SSM1227 | Модели грузовиков TRUCKMO

Для использования моделей грузовиков TRUCKMO — ваш специалист по моделям грузовиков в расширении, рекомендуется активировать Javascript и навигатор.

• Серрар меню

69,50 € *

Precios вкл. IVA Legal más gastos de envío

Listo para envío inmediato, tiempo de entrega aprox. 1-3 диам.

Últimos vistos

Функциональные

Актив Инактив

Функциональные файлы cookie являются непревзойденными для веб-функции веб-сайта. Estas cookies asignan a su navegador un identificador aleatorio único para garantizar que disfrute de una experiencia de compra sin trabas en cada página.

Sesión:

Esta cookie guarda los datos de su compra en cada página y es, port tanto, imprescindible para su experiencia de compra.

Lista de notas:

Разрешение на использование cookie-файлов распространяется на список usuario una lista de notas en cada sesión. También conserva la lista de notas durante varias sesiones de navegación.

Asignación de dispositivos:

La asignación de dispositivos ayuda a la tienda a garantizar la mejor visualización posible para el tamaño de pantalla que está activo ahora mismo.

Токен CSRF:

Файл cookie токена CSRF добавляется для защиты. Refuerza la protección de los Formularios contra ataques de hackers indeseados.

Жетон инициализации сессии:

Жетон регистрации инициации сессии, который можно использовать для разведки лос-усуариос ан када сессии. Файл cookie не содержит персональные данные, чтобы разрешить персонализацию в сеансе навигации.

Excepción de caché:

Файл cookie de excepción de caché разрешает лос usuarios leer contenido private con independencia de la memoria caché.

Revisión activa de cookies:

Веб-сайт использует cookie-файлы для сохранения файлов cookie.

Configuración de cookies:

Файл cookie используется для настройки файлов cookie del usuario de la página, а также для большого количества различных сеансов навигации.

Información de Origin:

La cookie almacena la página de origen y la primera página que el usuario visita para su uso posterior.

Activadas Cookies:

Almacena qué cookies ya ha aceptado el usuario por primera vez.

Нашивка:

Доказательство пагосов с использованием файла cookie для проверки безопасности процесса в пагосах в Интернете.

Маркетинг

Актив Инактив

Файлы cookie-де-маркетинга используются для сбора рекламных объявлений и веб-сайтов, посвященных специальной форме, и отдельных лиц, читающих страницы, и сессий навигации.

Cookies AddThis:

Botones para compartir, herramientas de segmentación y sugerencias de contenido de AddThis.

Актив Инактив

Интеграция AddThis:

AddThis не имеет интеграции, которая позволяет принимать файлы cookie.

Актив Инактив

Сегимьенто

Актив Инактив

Las cookies de seguimiento ayudan al operador de la tienda a recopilar y evaluar información sobre el comportamiento de los usuarios en su sitio web.

Google Analytics:

Сервис Google Analytics для анализа веб-трафика. Разрешить crear у leer estadísticas sobre ла actividad дель сайт сети.

Актив Инактив

Диспетчер тегов Google:

Управление куки-файлами интеграции с Диспетчером тегов Google. Las secuencias де comandos adicionales у лас herramientas де seguimiento се интегран ан ла página través дель Administrador де etiquetas де Google.

Актив Инактив

Обслуживание

Актив Инактив

Las cookies de servicio se utilizan para proporcionar al usuario ofertas adicionales (por ejemplo, un chat en tiempo real) en el site web. La información obtenida través de estas cookies de servicio también puede procesarse para analizar el siteio.

Vídeos de YouTube:

Los vídeos de YouTube не интегрированы с вашими файлами cookie.

Актив Инактив

Este site использует куки-файлы в Интернете для получения наиболее функциональных возможностей.

«Урал 43206». Автомобили «Урал» и спецтехника на базе «Урал»

Уральский автомобильный завод сегодня может похвастаться почти полувековой историей. Еще до начала войны, в 1941 году, началось строительство производственных корпусов, а в марте следующего года предприятие начало свою успешную работу. Первым с конвейера сошёл ЗиС-5Б. Произошло это летом 44-го. К лету следующего года завод выпустил около 7000 экземпляров.

Популярность автомобилей

Одной из самых популярных на сегодняшний день является серия грузовых автомобилей «Урал 43206». Этот участок относится к автомобилям общего назначения, которые используются только для перевозки различных грузов, а также для буксировки прицепных конструкций.

Первый автомобиль появился уже в 1977 году. Первые версии оснащались дизельными силовыми агрегатами. Это было своего рода началом эпохи так называемых дизельных грузовиков Уральского завода.

«Урал» — автомобиль, который в 1983 был удостоен «Государственного знака качества». Эту награду в то время вручали только лучшим из лучших.

Модификации

Грузовики модели 4320 используются и по сей день. Они буквально захватили различные области народного хозяйства. Наиболее популярен легкий внедорожник – «Урал 43206». Этот, если можно так сказать, «малыш» почти ни в чем не уступает своим ближайшим старшим собратьям, имеющим три оси и привод на все колеса.

«Урал 43206», технические характеристики этого агрегата просто удивляют. Несмотря на то, что его колесная формула всего 4 на 4, он может передвигаться по любой дороге, с любым покрытием и даже там, где дороги как таковой нет. Часто используется для преодоления снежных барханов и разнообразных болотных и грязевых бродов.

Военная служба

В обществе сложилось мнение, что «Урал 43206» — армейский автомобиль. Этому способствовало несколько факторов. Первый — защитный цвет, характерный в основном для военной техники. Второе – эта машина в основном использовалась солдатами для перевозки оружия, для доставки личного состава к месту назначения. Благодаря отличным динамическим характеристикам автомобиль легко буксирует самые разные грузовые и военные прицепы.

Высокий уровень проходимости позволяет добраться до самых отдаленных районов воинских частей. Благодаря этому автомобилю солдатам не требуется никакого дополнительного оборудования для доставки необходимого снаряжения.

Шасси

Модель выпускается в двух вариантах — шасси «Урал 43206» и бортовой грузовик. Между собой они различаются только некоторыми показателями. Грузоподъемность шасси 5,5 тонны. Автомобиль с бортовой платформой может перевозить 4,2 тонны различных грузов, а также 27 человек, размещаемых в кузове, оборудованном специальными скамейками, которые при ненадобности откидываются. В зависимости от типа модификации может быть как со стандартной, так и со сдвоенной кабиной. Часто используется второй вариант «Урал 43206». Технические характеристики последнего мало чем отличаются от стандарта, зато мест в салоне у него в два раза больше. Такая конфигурация позволяет перевозить вооружение, а в кабине есть специальный расчет для обслуживания боевой техники.

Область применения

Шасси «Урал 43206» на сегодняшний день пользуется большим спросом, как на российском, так и на зарубежных рынках. Это достаточно компактный автомобиль, который используется в ЖКХ и на объектах нефтегазодобычи. Очень часто этот транспорт используют дорожные службы. Такая широкая область применения обусловлена ​​возможностью установки самого разнообразного оборудования, что делает это шасси универсальной машиной для современных условий работы.

Станок отлично подходит для установки как бурового оборудования, так и для войсковых узлов связи, небольших передвижных ремонтных мастерских и манипуляторных заводов.

Работа в МЧС

Если речь идет о спасении людей, то никакая машина не справится так, как «Урал 43206». Пожарная машина оснащена специализированным баком. Кроме того, с помощью этого грузовика осуществляется доставка расчетов пожарных, а также всего необходимого оборудования и прямая подача воды. Обычно используется машина с двойной кабиной, которая способна перевозить 6 спасателей (вместе с водителем). Технические характеристики танка просто впечатляют. Его объем составляет 4 кубических метра. м. Емкость пенобака 300 литров.

Технические характеристики

Чтобы соответствовать всем современным требованиям к транспорту, Урал 43206 должен иметь просто отличные параметры. Под капот конструкторы установили силовую установку с 6 цилиндрами и дополнительным турбонаддувом. Работает на дизельном топливе. Рабочий объем составляет 11,5 литров, при этом мощность составляет 230 лошадиных сил. Мотор соответствует нормам «Евро-2».

Для увеличения автономности грузовик оборудован двумя баками. В один можно вместить 200 литров топлива, а в дополнительный – всего 60. При таких параметрах расход дизеля составляет 24 литра на сто миль при условии скорости 60 км/ч. Это средний показатель, так как в реальных условиях отметка расхода может достигать 30 литров.

Трансмиссия

На «Урал 43206» установлена ​​механическая коробка передач с пятью ступенями переключения. Производитель — Ярославский завод. Для повышения проходимости используется двухступенчатая раздаточная коробка с установленными блокируемыми дифференциалами. Это позволяет получить максимальную скорость, при полной массе 12,4 т — около 80, а иногда и 85 км/ч. Если машина движется в составе автопоезда, этот параметр снижается до 75 км/ч.

Особенности

Грузовик может быть оборудован различными кабинами. Стандарт представляет собой двухдверную цельнометаллическую кабину, которая рассчитана всего на трех человек вместе с водителем. Второй вариант — четырехдверный, с гораздо большей вместимостью салона. В нем могут разместиться 6 человек. А вот вторая версия имеет чуть меньшую грузоподъемность. Этот параметр составляет 3,65 тонны.

Сравнительно недавно завод выпускал более современный бескапотный вариант. У него двухместная кабина, которая установлена ​​прямо над двигателем. Этот грузовик выделяется среди всех остальных, так как имеет совершенно другую форму и более округлый вид.

Комплектация

Любой желающий может без проблем купить «Урал».
