ТРАКТОР ТТ-4. ОРГАНЫ УПРАВЛЕНИЯ ТРАНСМИССИЕЙ

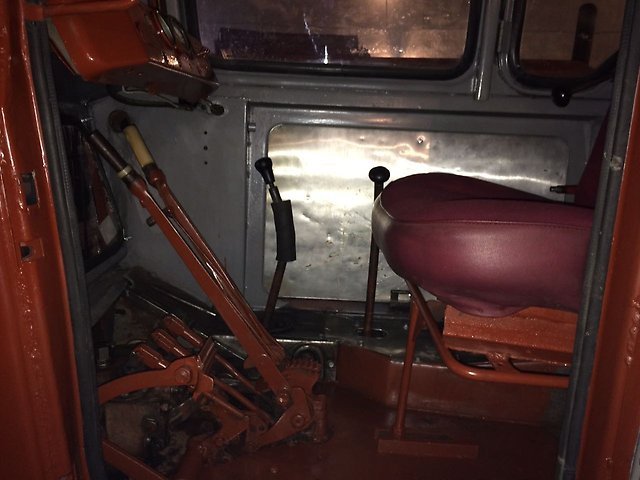

Педаль 1 (см. рис. 4) служит для выключения муфты сцепления основного двигателя. Выключение муфты сцепления производится нажатием на педаль.
Педали 2 и 16 предназначены для управления остановочными тормозами.
Нажатием на педаль затормаживается соответствующая гусеница и происходит
крутой поворот трактора. При движении трактора педалями можно
пользоваться только после выключения тормозов планетарного механизма
рычагами 5 и 69
Педали в выжатом положении для затормаживания
трактора, стоящего на уклоне, или при подтягивании пакета деревьев к
трактору удерживаются стопорными устройствами.
Рычаги 5 и 6 предназначены для управления тормозами планетарного механизма. Перемещением рычага «на себя» производится растормаживание соответствующей солнечной шестерни планетарного механизма поворота, вследствие чего трактор совершает плавный поворот.
Рычаг 13 коробки передач служит для включения необходимой передачи. Схема переключения передач показана на рис. 5.
Рычаг 14 реверс-редуктора служит для включения основного или пониженного ряда передач и передач заднего хода.
Рис, 5 Схема переключения передач
Рис, 6. Схема положений рычага управления распределителем
ТРАКТОР ТТ-4. ОРГАНЫ УПРАВЛЕНИЯ РАБОЧИМ ОБОРУДОВАНИЕМ
Рычаг 9 предназначен для включения муфты барабана лебедки (см.
Рычаг 10 служит для управления лебедкой. Перемещением рычага вверх обеспечивается вращение барабана лебедки в направлении наматывания троса, вниз — в направлении разматывания троса. Среднее положение — нейтральное.
Рычаг 11 предназначен для торможения барабана лебедки. Перемещением рычага вверх барабан лебедки затормаживается. Для растормаживания барабана лебедки необходимо нажать на рукоятку защелки и перевести рычаг в нижнее положение.
Рычаг 12 управления распределителем служит для перемещения погрузочного устройства. Схема положений рычага показана на рис. 6.
Рычаг (рис. 7) предназначен для переключения передач раздаточной
коробки.
Перемещением рычага к лебедке включается первая передача, от
лебедки — вторая.
содержание .. 1 2 3 4 5 6 7 8 9 10 ..
ТТ-4: технические характеристики
Советский трелевочный гусеничный трактор ТТ-4 для лесной промышленности начал производиться в 1969 году на базе Алтайского тракторного завода. Относится к 4-му тяговому классу. Транспортировку древесины трактор производит в полупогруженном состоянии. Трактор модели ТДТ-75 стал базой для разработки нового и более усовершенствованного ТТ-4. Также, частично соотносим с моделью Т-4А. Доработки позволили значительно увеличить производительность данной модели.
Трелевочный трактор ТТ-4
Модель ТТ-4 используют для транспортировки древесины из мест непосредственной вырубки, временного складирования, для погрузки или разгрузки грузов на различный транспорт.
История создания трактора
ТТ-4 трелевочный трактор четвертого тягового класса. При оснащении дополнительным навесным оборудованием (плуг распашной, щиток бульдозерный) может производить распашку очищенных от леса участков земли, так и первичную планировку местности под строительные или дорожные работы.
ТТ-4 был спроектирован таким образом, чтобы при незначительной доработке и модификации навесным оборудованием, он мог выполнять в тяжелых условиях бурение, прокладку трубопровода, установку электрических и коммуникационных столбов с одновременной протяжкой кабелей. Оснащенный подъемником, может использоваться для устранения различный коммуникационных аварий в труднодоступных местах, на мерзлых грунтах.
История алтайского тракторного завода началась в ноябре 1941 года. В самые сложные для страны времена АТЗ выпускал технику для обеспечения нужд фронта и тыла. Эпоха революционных конструкторских решений для завода началась с производства в 1944 году дизельного гусеничного трактора ДТ-54.
Впоследствии в 1956 году была поставлена задача изготовить трелевочный трактор для заготовительных целей и через год мир увидел ТДТ-60, отмеченный на международной выставке в Брюсселе Премией Грандпри. До начала шестидесятых на базе данной модели был выпущен еще один трелевочный трактор ТДТ-75 и машина высокой проходимости ТСТ-80, когда в мае 1960 года была поставлена задача с целью повышения производительности изготовить трактор нового типа по классу 4. Немногим позднее был разработан трактор общего назначения Т-4, в последствие и ставший базой для ТТ-4.
Преимущества и недостатки
Создатели данного агрегата делали ставки на универсальность и надёжность в работе. Лесозаготовка требует специальную технику, которая рассчитана на большие нагрузки и имеет хороший запас прочности. Как и в любой другой машине, у трелевочника ТТ-4 можно выделить свои плюсы и минусы.
Преимущества
- Широкие гусеницы обеспечивают хорошую проходимость в любой местности и погодных условиях.
Заваленные буреломом леса, болотистые и трудно проходимые места – нет помех, мешающим передвижению техники. - Дизельный двигатель обладает не только достаточной мощностью, но и малым потреблением топлива.
- ТТ-4 построен на универсальной базе. Благодаря этому было создано множество модификаций.
- Большой клиренс позволяет машине легко передвигаться по сложным местностям, не натыкаясь на мелкие неровности и камни.
- Большая тяговая сила, прочная рама и защита днища обеспечивают надёжность и увеличивают эксплуатационный срок службы.
Заваленные буреломом леса, болотистые и трудно проходимые места – нет помех, мешающим передвижению техники.Недостатки
- Мотор, размещённый буквально под передним сиденьем, сильно урезает комфорт.
- Крупные габариты и большой вес делают трактор менее манёвренным, чем его «собратья». Например, сравнивая его с тем же ТДТ-55.
- Как и у остальных гусеничных моделей, скорость перемещения незначительная. Данный недостаток частично исправляется небольшим давлением на землю в 44,13 кПа.
Технические характеристики
Трактор нового типа, серийное производство которого было запущено в 1969 году, обладал производительностью на четверть большей, чем его предшественник ТДТ-75.
Всего немногим более чем за 6 лет был получен 13 тонный агрегат с мощностью двигателя в 81 л.с. (110кВт) соответствовавший 4 классу тяги.
Основные габариты аппарата:
- ширина 2500мм
- высота 2750мм
- длина 6000мм
- клиренс 490мм
- колея 2000мм
- ширина траков 500мм
При немалом весе агрегата удалось достичь расхода топлива в 250 г\кВт ч, и удельного давления на почву в 0,45кгс\см2, последнее обуславливает повышенную проходимость в условиях бездорожья и различных погодных условиях. В комплексе с усиленной рамой, представляющей из себя сварную конструкцию, остовом которой выступают лонжероны соединенные трубами, угольниками, лобовым листом и листами днища.
Аппарат эффективен для выполнения работ в сложных условиях проходимости, без ущерба для двигателя и трансмиссии. Во многом последняя обусловлена востребованностью данных агрегатов и в наше время. ТТ-4 оснащен двухместной рабочей кабиной.
Габариты, масса ТТ-4
| Масса конструктивная | 12 800 кг |
| Габаритная длина | 6 000 мм |
| Габаритная ширина | 2 500 мм |
| Габаритная высота | 2 750 мм |
| Дорожный просвет (агротехнический) | 490 мм |
| Колея | 2 000 мм |
| Ширина гусениц | 500 мм |
Двигатель
ТТ-4 оснащен основным дизельным двигателем (А-01МЛ) мощностью 110 кВт способен развивать предельную скорость движения в 20 км\час.
В процессе работы крутящий момент передаваемый двигателем в трансмиссию составляет порядка 1600 об\мин. Двигатель оснащен 6 цилиндрами, размещенными в ряд.
Для запуска дизеля применяется пусковой двигатель (ПД-10У) мощностью 10 л.с., выполненного по двухтактной, карбюраторной схеме. Содержит один цилиндр. Работает на смеси бензина не хуже А-66 и масла моторного для основного двигателя. Пуск осуществляется электростартером.
Обслуживание
Прежде чем начать полноценную эксплуатацию трелевочных гусеничных тракторов ТТ 4 необходимо ознакомиться с инструкцией по эксплуатации. В ней представлена проиллюстрированная информация касательно сборки, обслуживания и кинематической схемы устройства.
- Для притирки деталей и механизмов выполняют обкатку трактора на неполных оборотах. В этот период рекомендуется производить все работы, избегая повышенных нагрузок.
- По завершении обкатки необходимо сменить моторное и трансмиссионное масло.
- Следует регулярно очищать корпус трактора ТТ 4 от пыли и масляных пятен, контролировать давление в шинах, а также каждые 50-100 часов работы регулировать сцепление и педали тормоза
- По окончании полевых работ проводят консервацию, а именно: очищают трактор от загрязнений, сушат, сливают масло и топливо, смазывают детали, чтобы не формировалась коррозия, накрывают и ставят в сухое место
- Масло в двигателе необходимо менять каждые 100 часов пробега. Это делается для устранения образовавшихся там механических примесей, и недопуска выхода из строя деталей. Лучше всего использовать М-10Г2к или М-10дм.
- Трансмиссионное масло необходимо менять еще реже, всего 1 раз на 1000 отработанных часов. Для этих целей можно использовать Тап-15в.
- Двигатель в ТТ4 дизельный. Эта машина и неприхотлива к качеству топлива, но все, же рекомендуется заливать чистый и свежий дизель.
Это делается для устранения образовавшихся там механических примесей, и недопуска выхода из строя деталей. Лучше всего использовать М-10Г2к или М-10дм.Трансмиссия
Трансмиссия в данной модели представлена:
- муфтой сцепления, установленной на двигателе
- карданной передачей, состоящей из двух валов
- коробкой перемены передач с реверс редуктором
- задним мостом
- конечными передачами
Привод трелевочной лебедки осуществляется от раздаточной коробки, установленной между карданными валами. Так же на заднем мосту устанавливают вал отбора мощности, с приводом от промежуточного вала реверс редуктора.
Муфта сцепления
Муфта смонтирована на маховике двигателя, закрыта крышкой.
Представляет собой два замкнутых сухих фрикционных диска. Ведущая часть муфты — маховик двигателя. Ведомая часть — диски с фрикционными накладками. Крутящий момент возникает вследствие сил трения, возникающих на поверхности дисков, под воздействием пружин, плотно их сжимающих.
Карданная передача
Карданная передача представлена двумя валами:
- малый вал — оснащен упругими шарнирами, соединяет муфту сцепления с двигателем и раздаточной коробкой. Оснащен тормозком, защищающим трансмиссию то ударного переключения передач, тем самым увеличивает ресурс агрегата. Смысл его таков, что при разъединении муфты сцепления, тормозок останавливает вращения валов раздаточной коробки и коробки передач.
- большой карданный вал конструктивно не отличается от автомобильного, оснащен жесткими шарнирами, соединяет между собой коробку передач и раздаточную коробку.
Коробка передач
Механическая коробка с реверс-редуктором. Позволяет дистанционно управлять передачами (восемь передач прямого и четыре обратного хода).
Шестерни реверс-редуктора цилиндрические прямозубые. Реверс-редуктор отвечает за повышенную, пониженную и обратную передачи. Сама же коробка передач — четырех скоростная, то есть переключение ведется в трех режимах реверс-редуктора. Оператор переключает отдельно реверс редуктор и набор скоростей коробки, для этого в кабине расположена колонка управления.
Для предотвращения запуска двигателя со включенной передачей предусмотрена блокировка. Смонтирована она в колонке управления. Выполнена таким образом что при включенной скорости, ток с магнето стекает на землю, предотвращая запуск пускового двигателя. На нейтральной скорости цепь разомкнута и позволяет запустить двигатель. В связи с чем стоит внимательно относиться к данной конструкции.

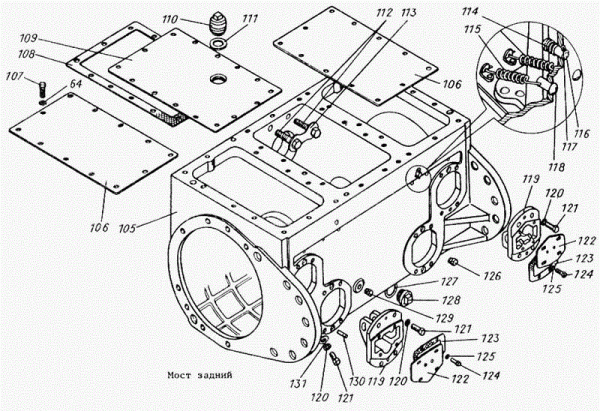

Задний мост
Задний мост состоит из:
- конической главной передачи
- сдвоенного одноступенчатого механизма поворота
- двух тормозов планетарного механизма
- двух тормозов остановочных ведущих шестерен конечных передач
Коробка заднего моста состоит из трех отсеков.
В центральном отсеке располагаются:
- редуктор вала отбора мощности
- планетарный механизм поворота
- конечная передача
В боковых тормозных отсеках располагают тормоза и механизмы управления. Трактор оснащен сухими ленточными остановочными тормозами плавающего типа. Всего их применено по два на борт. Их основная задача — тормозить водила. Средние же тормоза предназначены для торможения солнечных шестерен планетарного механизма. Комбинацией применения тормозов осуществляется поворот машины в процессе работы.
Конечные передачи
Конечными передачами называют одноступенчатый редуктор с цилиндрическими шестернями. Предназначен для передачи от водил планетарной системы вращающего момента, через пару шестерен на ведущее колесо.

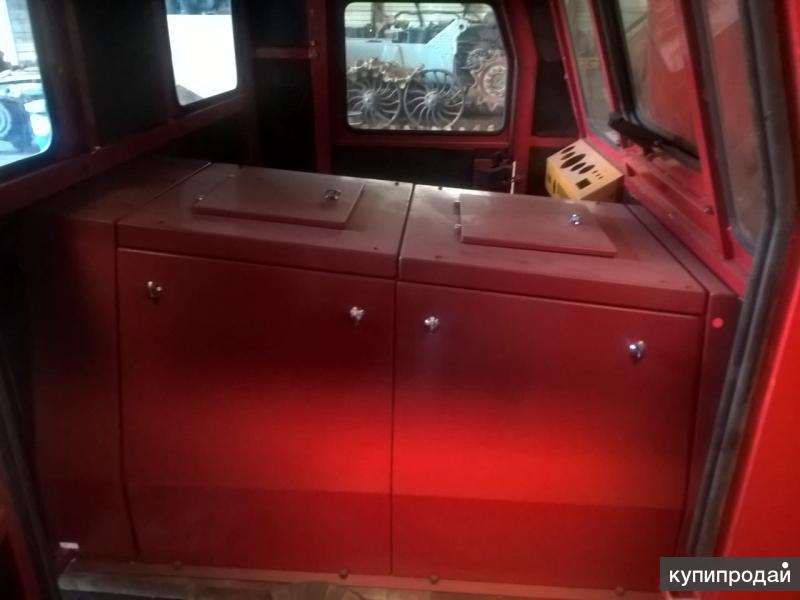

Кабина
На тракторе «ТТ-4М» установлена одноместная цельнометаллическая каркасная шумо- и виброизолированная кабина.Для снижения вибраций кабина установлена на резинометаллических амортизаторах. Она имеет каркас безопасности из стальных коробчатых профилей.
Кабина оборудована подрессоренным, поворотным на 180° сиденьем, системами принудительной, естественной вентиляции и обогрева, стеклоомывателем переднего стекла, стеклоочистителями, солнцезащитными козырьками переднего и заднего стекол, зеркалом заднего вида, термосом для питьевой воды, футляром аптечки первой медицинской помощи.Обогрев производится жидкостным отопителем от системы охлаждения дизельного двигателя.
Внутренняя поверхность кабины, потолок и панель моторного люка облицованы перфорированной винилискожей и пенополиуретановым поропластом, на пол кабины уложены войлочные и резиновые коврики (рис. 79). Боковое открывающееся окно и дверь по контуру уплотнены резиновыми уплотнениями. Дверь кабины снабжена устройством для ее фиксации в открытом положении и замком, запирающимся на ключ.
Органы управления пусковым двигателем, дизелем и трансмиссией: 1 — рычаг управления топливным насосом дизеля; 2 — рычаг включения редуктора пускового двигателя; 3 — рычаг управления механизмом декомпрессора; 4 — рычаг включения передач редуктора пускового двигателя; 5 — рукоятка управления жалюзи; 6 — рукоятка управления воздушной заслонкой карбюратора пускового двигателя; 7 — рукоятка управления краником топливного бака пускового двигателя; 8 — педаль управления подачей топлива в дизель: 9 — рычаг переключения передач коробки; 10 — рычаг переключения передач реверс-редуктора; 11—педаль стояночного тормоза: 12—педаль муфты сцепления; 13—рукоятка стопорного устройства педали стояночного тормоза; 14, 15 — рычаги управления тормозами заднего моста.
Сиденье механизатора подрессоренное, регулируемое, с откидными подлокотниками. Оно закреплено на поворотной платформе, обеспечивающей возможность его разворота на 180° и фиксацию в трёх положениях. Для гашения колебаний сиденье снабжено гидравлическим амортизатором «АС20-075».
Ходовая система
В ходовую систему входит гусеничный движитель, рычажно-балансирные каретки (две передние и две задние) и две рессоры. Высокая приспособляемость к неровности пути достигается за счет балансирно-рычажного механизма, оно допускает независимое качение катков.
Гусеницы
Непосредственно контактирующей с неровной поверхностью дорог частью ходовой системы являются — гусеницы. Для данного трактора применяются гусеницы собранные из 69 цельнолитых звеньев.
Каретка подвеса
Механизм состоит из пары кареток на сторону. Передняя каретка больше по размеру, состоят из двух катков закрепленных на балансире и переднего рычага. Задняя каретка представляет собой конструкцию из трех катков, заднего рычага и балансира.
Рессоры
Рессоры устанавливаются над передними каретками.

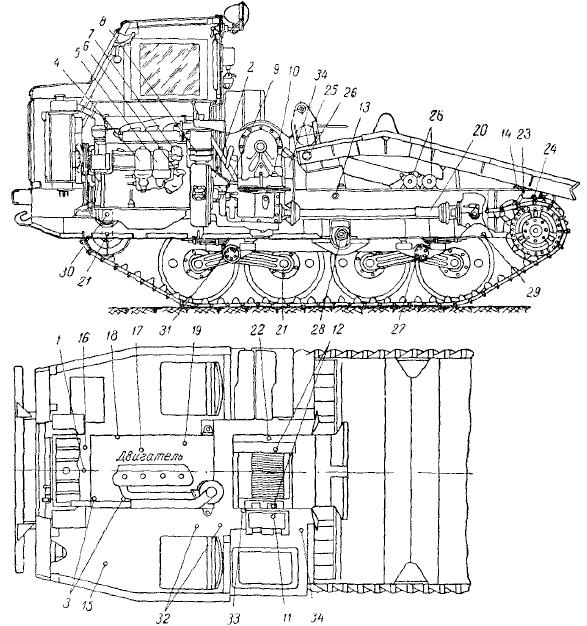

Конструкция
Изделие барнаульских мастеров относится к гусеничным тягачам четвёртого класса. В основе лежит рамная конструкция.
Гусеничный трелёвщик ТТ-4 имеет особенность – закрытое днище. В условиях бездорожья, наличие пеньков, коряг такое техническое решение позволило защитить узлы от повреждений.
ДЛя уменьшения габаритных размеров, размещения чокерного оборудования, повышения манёвренности дизельный двигатель размещён внутри кабины. Впереди установлен плоский отвал. Назначение – расчистка площадки и перемещение на короткое расстояние предметов, стволов деревьев.
В описание устройства лесозаготовительной техники входит знакомство с основными узлами:
- рама;
- кабина;
- ходовая часть;
- двигатель;
- трансмиссия;
- навесное оборудование.
Рама
Прочная сварная конструкция, на которой базируются остальные части трелёвщика.
Представляет собой трубы, соединённые между собой лонжеронами.
К раме относятся бамперы, крылья, створки днища. Последние имеют шарнирную связь с силовой конструкцией.
Кабина
Передняя панель оснащена приборным щитком. Рядом – конструкция по управлению радиаторными шторками. Задняя стенка оснащена рычагом лебёдки. В штатную комплектацию входит:
- обогреватель лобового стекла;
- одиночный стеклоочиститель;
- внутренний вентилятор;
- водительская медицинская аптечка;
- солнцезащитный козырёк;
- термос.
Боковые стёкла регулируются подъёмниками.
Ходовая часть

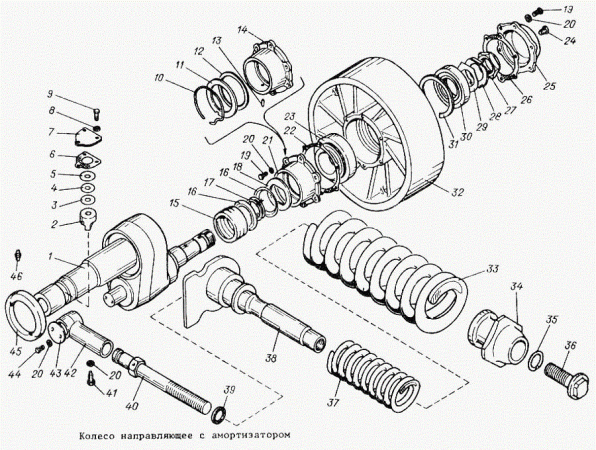

Натяжение гусениц осуществляется кривошипно-винтовым механизмом. Последний снабжён пружинным амортизатором. Применена полужёсткая подвеска балансирно-рычажного типа.
Двигатель
В дизельном двигателе трактора ТТ-4 находятся вертикально расположенные цилиндры. Используется 4-х тактный рабочий цикл.
Применено водяное охлаждение. Подача топлива производится прямым способом.
Смазочное масло подводится дважды: посредством разбрызгивания и продавливается насосом.
Запуск основного двигателя осуществляется пусковым агрегатом. Последний оснащён электростартером. В холодное время года элементы силовой установки предварительно погружаются в тепло от подогревателя. Воздух проходит две стадии очистки, горючее – три.
Трансмиссия
Передача крутящего момента на ходовую часть осуществляется сухим сцеплением. Оснащено муфтой с двумя дисками. Рабочее положение – замкнутое состояние. Управление производится педалью, через гидроусилитель.
Навесное оборудование
- передняя лопата-отвал;
- погрузочная платформа;
- погрузочный узел: лебёдка, редуктор, барабан и трос.
Характеристики
Технические характеристики ТТ-4 – совокупность свойств от ТДТ-75, двигателя, навесного оборудования
Рабочее оборудование
В стандартной комплектации ТТ-4 рабочим оборудованием считается лебедка, раздаточная коробка и устройство для погрузки.
Раздаточная коробка
Сложное механическое, реверсивное устройство позволяющее передавать в двух диапазонах значительные усилия на лебедку. Первая передача позволяет лебедке работать с тросом толщиной 25мм и совокупном усилии до 12000кгс. На второй передаче лебедка способна работать с тросом диаметром 22мм и усилии 9000кгс.

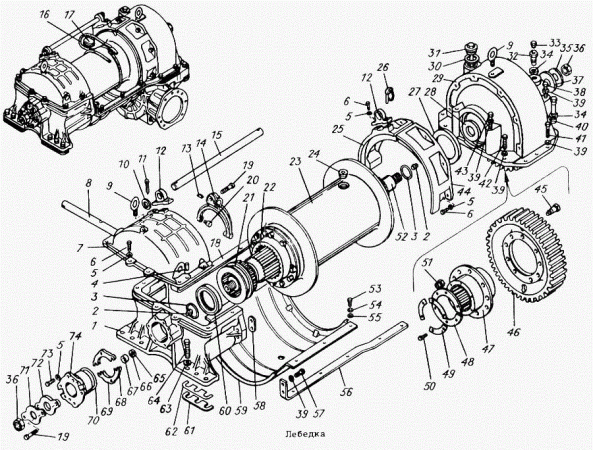

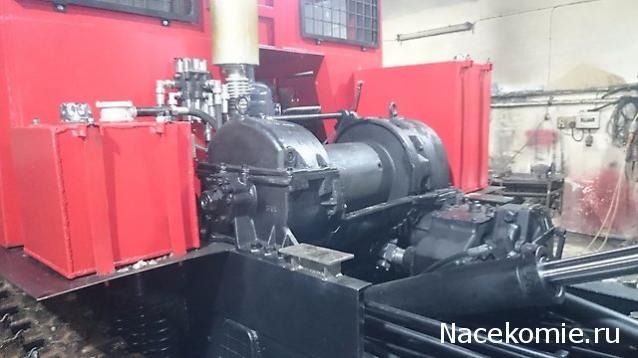

Лебедка
Лебедка оснащена механизмом включения. Состоит из двухступенчатого редуктора и барабана для намотки троса.

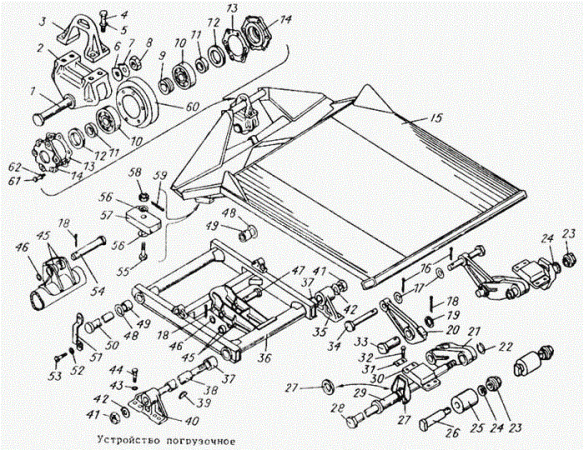

Погрузочное устройство
Одним из основных рабочих механизмов машины считается погрузочных механизм. Состоит из погрузочного щита, собранного из силового сварного металлического каркаса. С обратной стороны щит оснащен резиновыми буферами, препятствующими деформации конструкции и корпуса трактора. Для работы погрузочного устройства используется гидропривод.
Основные неисправности и ремонт
Одной из главных причин популярности тракторов ТТ 4 является их выносливость, ремонтопригодность и способность проводить работы в самых тяжелых условиях.
Пути устранения большинства поломок проиллюстрированы в виде схем в инструкции по эксплуатации, и разобраться с ней не возникнет никаких проблем.
Большинство запчастей можно окупить на обычном рынке. Если же поискать в интернете, то можно найти целый каталог запчастей от интернет-магазинов, которые занимаются продажей трелевочного оборудования.
Многие владельцы тракторов ТТ 4 сталкиваются с проблемой запуска мотора. Вот что может быть причиной этому:
- Нехватка масла или топлива;
- Попадание посторонних частиц в фильтры топлива и воздуха;
- Неисправность системы зажигания;
- Неверная настройка топливной смеси в карбюраторе.
Если от трактора ТТ 4 идет очень большая вибрация, то вот что необходимо проверить:
- Есть ли топливо и масло в соответствующих отсеках;
- Затянуты ли болтовые соединения по корпусу;
- Правильно ли закреплено навесное оборудование или грузы;
- Исправны ли гусеницы.
На последний пункт необходимо обратить особое внимание.
Самым слабым и уязвимым местом трелевочного трактора являются именно гусеницы.
Средний срок их эксплуатации составляет 2 года, потом они затупляются и приходят в негодность.
Необходимо один раз в три месяца осматривать их на предмет серьезных повреждений, и, при необходимости, подваривать. На форумах есть большое количество фото и видео, как необходимо следить за состоянием этой детали ТТ 4.
Модификации
Наличие в конструкции аппарата раздаточной коробки, гидропривода погрузочного устройства и возможности установки зависимого вала отбора мощности позволило на базе ТТ-4 выпустить ряд модификация:
- Экскаватор ЭТР-134. Предназначен для рытья траншей в мерзлых и трудных грунтах. Способен буксировать кабелеукладчик.
- Экскаватор ЭТЦ-252М. Предназначен для рытья траншей на не мерзлых грунтах I-III категорий, для прокладки различных коммуникаций (газо, нефтепроводов, канализационных мелиоративных систем, кабельных колодцев). Если агрегат оснащен специальными резцами, может работать на однородных грунтах IV и V категорий сложности.
- Машина бурильная МРК-750Т МРК-900Т. Позволяет осуществлять бурение на глубину до 9 метров с толщиной бурения от 0,25 до 0,8 м с производительностью 16 м\ч.
- Многоцелевая буровая установка ПБУ-2 может быть смонтирована на базу ТТ-4.
- Сучкорезная машина ЛП-51
- Плуг лесной полосной ПЛП-70
- Вышка подъемная ВТ-37. Высота подъема 37м вес до 400 кг.
- РМТС-3 предназначена для навеса проводов ВЛ до 10кВ.
- Кран-манипулятор ММТС-2. Предназначен для установки конических опор ВЛ до 10кВ
- Буро-крановая машина БКТС-1.Применяют при разработке котлованов прочных и мерзлых грунтов. Может устанавливать опоры.
- Лесопогрузчик челюстной ЛП-65.
- ТСБУ-200м самоходная буровая установка.

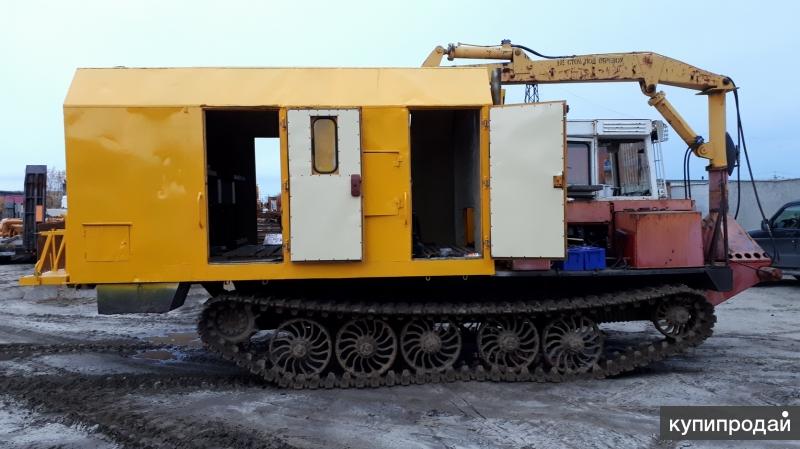

- СТЫК-04 вагончик строительный на базе ТТ-4
Это не самый полный список возможных модификаций.
Предназначение
Трактор ТТ-4 и его модификации применяются для перемещения крупного и среднего леса на склады и промежуточные площадки для хранения, а также для погрузки материала на лесовозы и всякого рода платформы.
Кроме того, к нему в качестве прицепа можно присоединять разные лесохозяйственные аппараты. Неприхотливость и способность выполнять свою задачу в самых суровых климатических условиях сделали машину незаменимой для северных регионов.
Кстати говоря, трактор ТТ-4М-01 выпускался без рабочего оборудования и представлял собой шасси, на котором можно было собрать разные виды спецтехники (бурильно-крановые, сучкорезные машины, передвижные сварочные, лесохозяйственные и другие агрегаты). Подробнее об этой и других модификациях будет сказано ниже.
Опыт эксплуатации
В УДК 634.377.44 Техническое описание и инструкцию по эксплуатации трелевочного трактора ТТ-4 составили ведущие конструкторы Алтайского тракторного завода. В нем приведены подробные описания основных и вспомогательных узлов ТТ-4 с методами ремонтов и профилактических, эксплуатационных работ.
Стоит лишь отметить необходимость замены трансмиссионного и моторного масел, осмотр высоко нагруженных частей трактора, таких как погрузочное устройство, лебедка (осмотр тросов и катушки).
Осмотр корпусных частей (днище, лобовую плиту, запрессованные в раму втулки осей кареток подвески и кривошипов направляющих колес) с целью предотвращения разрушения и попадания грязи в трансмиссию, поворотную и тормозную системы.
В случае нештатного завершения работ, необходимо тщательно осмотреть агрегат с целью предотвращения рецидивов.
Применение
При стандартной эксплуатации трелевочного трактора ТТ4 используют плуги и отвал-лопаты для зачистки лесной территории от грязи и снега.
Таким же образом происходит подготовка почвы во время проведения строительства дорог.
Если немного изменить конструкцию устройства, то можно использовать специальное навесное оборудования для проведения бурения, прокладки труб, монтажа столбов и проводке кабелей.
Аналоги
Похожих моделей у ТТ-4 достаточно много. Наиболее известные из них представлены в таблице.
| Модель | Силовая установка | Расход горючего | Назначение |
| МСН-10 | А-01МРСИ, 130 л. с. | 235 г/кВт*ч | Для сбора и транспортировки лесоматериала. Существуют разные модификации. |
| СпецМаш 10Ч-00 | А-01МРСИ, 130 л.с. | 227 г/кВт*ч | Трелёвка крупномерного и среднего леса в полупогружённом состоянии. |
| Амкодор 2242В | Д-260.1 S2, 158 л.с. | 14,5 л/ч | Для трелёвки деревьев и хлыстов, а также для вспомогательных работ на лесосеке. |
Важно! Все перечисленные модели имеют очень сходные характеристики, а порой построены на одинаковой базе. На их фоне сильно выделяется Амкодор 2242В. В отличие от других, он оснащён колёсным ходом. Из-за этого его проходимость урезается. Но, в то же время, недостаток компенсируется минимальным разрушительным действием на почву при развороте.
Техобслуживание
Трелёвочный трактор не требует особого ухода. Однако оставлять машину без внимания не стоит. Возможно возникновение неисправностей. Для обеспечения максимальной работоспособности машины требуются следующие работы.
Устройство техники
Кабина механизма оснащена двумя комфортными сиденьями, которые находятся по левую сторону от двигателя. Вся рабочая оснастка размещена в тыльной зоне трактора.
Для комфорта механизатора в кабине можно открыть любое окно. Также, при низких температурах внешней среды можно воспользоваться обогревателем. Каждое окно оснащено хорошими стеклоочистителями, а летний зной можно легче перенести, включив вмонтированный вентилятор.
Сидеть в кабине комфортно и благодаря гидравлическим амортизаторам, которыми оснащены сиденья. Кресла можно выставить на нужную высоту. Кроме всего вышеперечисленного, нужно отметить, что в кабине предусмотрено место для сосуда с питьевой водой, огнетушителя и аптечки.
Трактор оснащен и противосолнечным козырьком.
Конструкторы позаботились также и о системе освещения, что значительно упростило труд тракториста в ночное время.
Новшества коснулись и дна машины, которое с 1975 года стало двойным – с защитным слоем. Такая модернизация позволяет защищать рабочие узлы трактора от нежелательных механических воздействий. В рабочее оснащение механизма вошли двусторонняя лебедка и щит для погрузки. На последний, согласно паспорту, можно грузить до 6 тонн.
Передняя стенка кабины ТТ-4 содержит щиток с полным набором приборов для управления машиной и выполнения необходимых функций. Возле главного щитка размещаются механизмы для управления шторками радиатора. Задняя стенка кабины также не осталась без функционального оборудования – на ней разместили рычаг, которым можно включать лебедку.
Если сравнить эту марку трактора с предыдущими моделями, то стоит отметить, что конструкторы пересмотрели некоторые технические характеристики, несколько усилили раму и приспособление для погрузки.
Опоры щита стали передавать нагрузку на усиленную раму, сняв напряжение с трансмиссии и соединительных деталей. К этой модели трактора можно присоединить все, что нужно в работе: корчеватель, рыхлитель, бур, толкатель и любое другое приспособление.
Сама трансмиссия ТТ-4 представляет собой редуктор, который распределяет мощность от двигателя к редуктору лебедки, заднего моста и реверсивной коробки передач, что рассчитана на 12 передач – 4 задних и 8 вперед.
Отзывы владельцев
Николай, 48 лет:
«Выносливый трактор, проходимость отличная — свободно проходит и по болоту, и в снегу и везде. Для лесозаготовок — незаменим, выполняет множество работ, управление очень простое, минимум электроники, максимум механики — ремонтируется без проблем.»
Петр, 52 года:
«Купил трелевщик 8 лет назад для своей фирмы. Трактор был потрепанным, были кое-какие неполадки, но дешевле купить поломанный агрегат по сходной цене и его отремонтировать, чем брать новье.
Машина эксплуатировалась и в строительстве, и на лесозаготовках, пережила еще две серьезных поломки, но до сих пор в рабочем состоянии. Претензий к трактору нет, цену свою стоит.»
CENTROID CNC, фрезерные станки с ЧПУ, токарные станки с ЧПУ, фрезерные станки с ЧПУ, 5-осевые станки с ЧПУ для портирования головок цилиндров, модификации с ЧПУ. Оцифровка, автоматические устройства смены инструмента, датчики, поворотные столы с ЧПУ, диалоговое программирование, автоматическое измерение инструмента.
Управление ЧПУ CENTROID, фрезерные станки с ЧПУ, токарные станки с ЧПУ, фрезерные станки с ЧПУ, 5-осевые станки с ЧПУ для портирования головок цилиндров, модификации с ЧПУ. Оцифровка, автоматические устройства смены инструмента, датчики, поворотные столы с ЧПУ, диалоговое программирование, автоматическое измерение инструмента. Меню JavaScript, Меню DHTML Работает на Milonic| Удобные в использовании элементы управления ЧПУ, профессиональное обслуживание «под ключ» для фрезерных станков, токарных станков, фрезерных станков и специального оборудования Комплекты ЧПУ профессионального уровня «сделай сам» | Форум поддержки сообщества ЧПУ | Поиск на нашем сайте | |||||||||||||||||||||||||||||||
Видео ЧПУ | |||||||||||||||||||||||||||||||||
Запросить цену | |||||||||||||||||||||||||||||||||
| |||||||||||||||||||||||||||||||||
| |||||||||||||||||||||||||||||||||
tt-4 CNC Tool Touch off устройство
tt-4 CNC Tool Touch off устройствоМеню JavaScript, Меню DHTML Работает на Milonic
Примечание. Также совместим с большинством других контроллеров ЧПУ, таких как, помимо прочего: Mach4/4, WinCNC, LinuxCNC, Pathpilot и другие.
youtube.com/embed/lOGPJZR6Sqw?rel=0&» frameborder=»0″ allow=»accelerometer; autoplay; encrypted-media; gyroscope; picture-in-picture» allowfullscreen=»»> >
