| Грязевики ТС-565 |

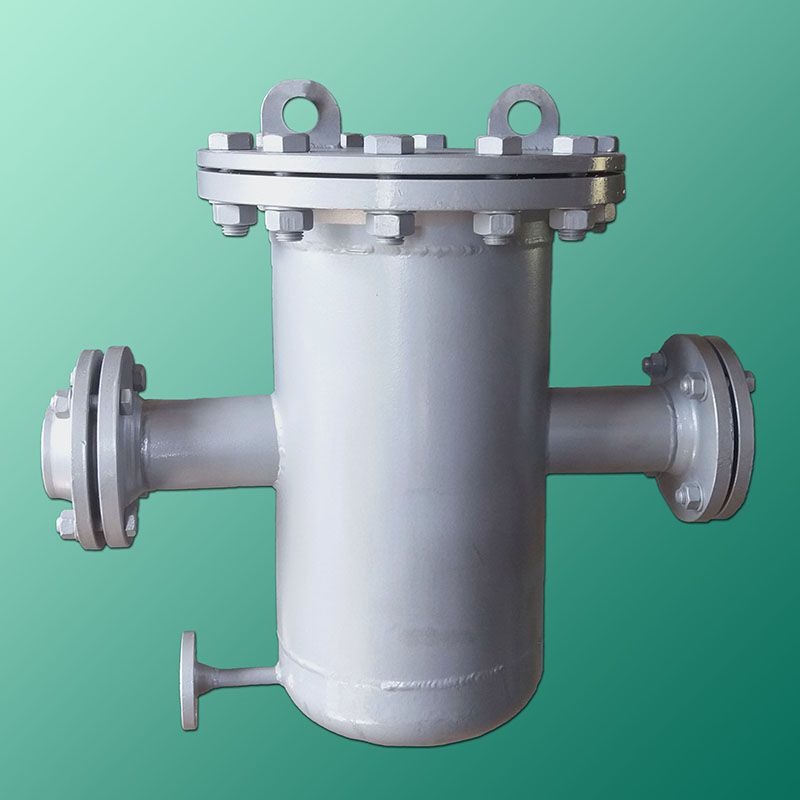

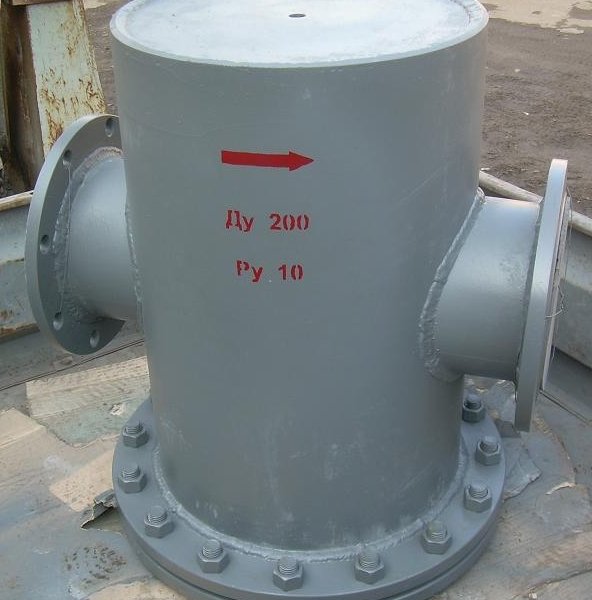

Горизонтальные грязевики серии ТС-565 используются в трубопроводах различных систем для очистки или фильтрации воды от средних и крупных взвешенных частиц. Выпускаются диаметрами условными Ду150, Ду200, Ду250, Ду300, Ду350 и Ду400 мм.
Монтажное исполнение грязевиков ТС-565 — горизонтальное.
Присоединение к трубопроводу — приварное.
В качестве фильтрующего элемента применяется специальная сетка.
Ревизия осуществляется с помощью снятия фланца, который закрывает специальный очистной патрубок и путем несложной очистки фильтрующей сетки.
В зависимости от диаметра условного прохода и значения рабочего давления,
грязевики ТС-565 подразделяются на модели :
| Давление, кгс/см2 (МПа) | Диаметр условный Ду, мм | Модель грязевика |
| 25 (2,5) | 150 | ТС-565.00.000 |
| 200 | ТС-565.00.000-01 | |
| 250 | ТС-565.00.000-02 | |
| 300 | ТС-565. 00.000-03 | |
| 350 | ТС-565.00.000-04 | |
| 400 | ТС-565.00.000-05 | |
| 16 (1,6) | 150 | ТС-565.00.000-06 |
| 200 | ТС-565.00.000-07 | |
| 250 | ТС-565.00.000-08 | |
| 300 | ТС-565.00.000-09 | |
| 350 | ТС-565.00.000-10 | |
| 400 | ТС-565.00.000-11 | |
| 10 (1,0) | 150 | ТС-565.00.000-12 |
| 200 | ТС-565.00.000-13 | |
| 250 | ТС-565.00.000-14 | |
| 300 | ТС-565.00.000-15 | |
| 350 | ТС-565.00.000-16 | |
| 400 | ТС-565.00.000-17 |
Габаритный чертеж
| Наименование грязевика | Размеры, мм | Масса, кг | |||||
Ру, МПа | Ду | Дн | Дн1 | db | L | ||
ТС-565. | 2,5 | 150 | 159 | 426 | 149 | 1400 | 339 |
-01 | 200 | 219 | 205 | 1340 | 351 | ||
-02 | 250 | 273 | 257 | 1400 | 365 | ||
-03 | 300 | 325 | 478 | 309 | 1660 | 473 | |
-04 | 350 | 377 | 530 | 359 | 1750 | 613 | |
-05 | 400 | 426 | 408 | 2080 | 783 | ||
-06 | 1,6 | 150 | 159 | 426 | 150 | 1300 | 265 |
-07 | 200 | 219 | 207 | 1330 | 273 | ||
-08 | 250 | 273 | 261 | 1390 | 284 | ||
-09 | 300 | 325 | 478 | 313 | 1645 | 390 | |
-10 | 350 | 377 | 530 | 359 | 1750 | 480 | |
-11 | 400 | 426 | 630 | 408 | 2050 | 723 | |
-12 | 1,0 | 150 | 159 | 426 | 150 | 232 | |
-13 | 200 | 219 | 207 | 1240 | 241 | ||
-14 | 250 | 273 | 261 | 1300 | 253 | ||
-15 | 300 | 325 | 478 | 313 | 1555 | 316 | |
-16 | 350 | 377 | 530 | 359 | 1740 | 377 | |
-17 | 400 | 426 | 630 | 408 | 2060 | 520 | |
00.000
Заказать грязевики ТС-565
Отправить заявку или задать вопрос
Мы ответим вам в ближайшее время
это поле обязательно для заполнения
это поле обязательно для заполнения
это поле обязательно для заполнения
это поле обязательно для заполнения
Filename.
png
Статус файла…
Статус файла…
не более:5
это поле обязательно для заполнения
Ознакомлен с пользовательским соглашением
Спасибо! Форма отправлена
Создание, разработка сайта — студия Мегагрупп.ру.
Copyright © 2008 — 2023 Армавент
Звоните прямо сейчас:
8 /495/ 640-85-05
8 /925/ 277-60-70
9.00-17.00 (пятница — до 16.00)
140060, Московская обл, Люберцы г, Октябрьский рп, Ленина ул, дом № 47, павильон 2-041, этаж 2
Вся информация на сайте носит справочный характер и ни при каких условиях не является публичной офертой
Грязевик горизонтальный ТС-566, ТС-565 — ППК Свердловский
Грязевик горизонтальный ТС-565, ТС-566 является трубопроводной арматурой, которая выполняет роль фильтра грубой очистки. Выпускаются горизонтальные грязевики по чертежам ТС 565.00.000, ТС 566.00.000 серии 5.903-13. Сокращенное обозначение — грязевик ГГ.
Грязевик горизонтальный ГГ: описание и рабочие параметры
Грязевики горизонтального исполнения выполняют функцию предварительной механической очистки воды в трубопроводе от различных взвешенных частиц. Принцип действия грязевика ГГ аналогичен другим грязевикам. При поступлении потока воды в полость грязевика, из-за изменения диаметра сечения трубопровода, поток воды замедляется. В результате снижения скорости потока воды, взвешенные частицы и механические примеси оседают в корпусе устройства, а также задерживаются сетчатым фильтрующим элементом.
Основные рабочие параметрыУсловный диаметр, Ду — от 150 до 1400 мм
Рабочее давление — 2,5 / 1,6 / 1,0 МПа
Материальное исполнение — ст.20/ст.3. По требованию заказчика возможно изготовление грязевиков из иных марок стали, например 09Г2С.
Конструктивно, грязевик горизонтальный представляет собой стальную конструкцию цилиндрической формы, с присоединительным патрубками, со смотровой крышкой, нержавеющей сетчатой фильтрующей вставкой, а также камерой для накопления и удаления загрязнений.
Грязевик серия ТС 565 и грязевик серия ТС 566 имеют различия в конструктивном исполнении, подробнее показано на чертеже.
Грязевик горизонтальный ТС-565 | Грязевик горизонтальный ТС-566 |
Горизонтальный грязевик ТС565 выпускается с патрубками под приварку, а горизонтальный грязевик ТС566 имеет патрубок на входе в исполнении под приварку, и патрубок на выходе в исполнении под фланец. Под заказ возможно исполнение всех патрубков под фланец (рассчитывается дополнительно).
Технические характеристики горизонтальных грязевиков ТС-565
| Обозначение | Условное давление Ру, МПа | Условный проход Ду, мм | Dн | Dн1 | db | L | L1 | L2 | L3 | L4 | H | h | h2 | h3 | Масса, кг |
Грязевик ТС-565. 00.000 | 2,5 | 150 | 159 | 426 | 149 | 1 400 | 550 | 495 | 250 | 130 | 585 | 325 | 340 | 200 | 339 |
| Грязевик ТС-565.00.000-01 | 2,5 | 200 | 219 | 426 | 205 | 1 340 | 550 | 495 | 250 | 130 | 585 | 325 | 340 | 200 | 351 |
| Грязевик ТС-565.00.000-02 | 2,5 | 250 | 273 | 426 | 257 | 1 400 | 595 | 510 | 280 | 150 | 625 | 365 | 340 | 200 | 365 |
| Грязевик ТС-565.00.000-03 | 2,5 | 300 | 325 | 478 | 309 | 1 660 | 625 | 540 | 300 | 160 | 677 | 395 | 365 | 222 | 473 |
| Грязевик ТС-565.00.000-04 | 2,5 | 350 | 377 | 530 | 359 | 1 750 | 655 | 585 | 320 | 180 | 729 | 429 | 380 | 240 | 613 |
Грязевик ТС-565. 00.000-05 | 2,5 | 400 | 426 | 630 | 408 | 2 080 | 770 | 675 | 400 | 220 | 828 | 490 | 420 | 278 | 783 |
| Грязевик ТС-565.00.000-06 | 1,6 | 150 | 159 | 426 | 150 | 1 300 | 550 | 395 | 250 | 130 | 583 | 325 | 340 | 200 | 265 |
| Грязевик ТС-565.00.000-07 | 1,6 | 200 | 219 | 426 | 207 | 1 330 | 550 | 485 | 250 | 130 | 583 | 325 | 340 | 200 | 273 |
| Грязевик ТС-565.00.000-08 | 1,6 | 250 | 273 | 426 | 261 | 1 390 | 595 | 500 | 280 | 150 | 623 | 365 | 340 | 200 | 284 |
| Грязевик ТС-565.00.000-09 | 1,6 | 300 | 325 | 478 | 313 | 1 645 | 625 | 530 | 300 | 160 | 675 | 395 | 365 | 222 | 390 |
Грязевик ТС-565. 00.000-10 | 1,6 | 350 | 377 | 530 | 359 | 1 750 | 655 | 585 | 320 | 180 | 728 | 430 | 380 | 240 | 480 |
| Грязевик ТС-565.00.000-11 | 1,6 | 400 | 426 | 630 | 408 | 2 050 | 770 | 655 | 400 | 220 | 826 | 490 | 420 | 278 | 723 |
| Грязевик ТС-565.00.000-12 | 1,0 | 150 | 159 | 426 | 150 | 1 300 | 550 | 395 | 250 | 130 | 583 | 325 | 340 | 200 | 232 |
| Грязевик ТС-565.00.000-13 | 1,0 | 200 | 219 | 426 | 207 | 1 240 | 550 | 395 | 250 | 130 | 583 | 325 | 340 | 200 | 241 |
| Грязевик ТС-565.00.000-14 | 1,0 | 250 | 273 | 426 | 261 | 1 300 | 595 | 410 | 280 | 150 | 623 | 365 | 340 | 200 | 253 |
Грязевик ТС-565. 00.000-15 | 1,0 | 300 | 325 | 478 | 313 | 1 555 | 625 | 430 | 300 | 160 | 675 | 395 | 365 | 222 | 316 |
| Грязевик ТС-565.00.000-16 | 1,0 | 350 | 377 | 530 | 359 | 1 740 | 655 | 565 | 320 | 180 | 728 | 430 | 380 | 240 | 377 |
| Грязевик ТС-565.00.000-17 | 1,0 | 400 | 426 | 630 | 408 | 2 060 | 770 | 645 | 400 | 220 | 826 | 490 | 420 | 278 | 520 |
Технические характеристики горизонтальных грязевиков ТС-566
| Обозначение | Условное давление Ру, МПа | Условный проход Ду, мм | dв | Dн1 | Dн2 | D1 | L | L1 | h2 | h3 | d | Кол-во отв. n | Масса, кг |
| Грязевик ТС-566.00.000 | 2,5 | 500 | 514 | 820 | 273 | 660 | 2 870 | 500 | 515 | 345 | 42 | 20 | 1 240 |
| Грязевик ТС-566.00.000-01 | 2,5 | 600 | 610 | 920 | 273 | 770 | 2 980 | 550 | 550 | 380 | 42 | 20 | 1 540 |
| Грязевик ТС-566.00.000-02 | 2,5 | 700 | 698 | 1 020 | 325 | 875 | 3 220 | 600 | 605 | 415 | 48 | 24 | 2 057 |
| Грязевик ТС-566.00.000-03 | 2,5 | 800 | 798 | 1 220 | 325 | 990 | 3 780 | 650 | 675 | 485 | 48 | 24 | 2 867 |
| Грязевик ТС-566.00.000-04 | 2,5 | 900 | 896 | 1 220 | 325 | 1 090 | 3 432 | 700 | 675 | 485 | 56 | 28 | 2 913 |
Грязевик ТС-566. 00.000-05 | 2,5 | 1 000 | 992 | 1 420 | 426 | 1 210 | 4 082 | 750 | 790 | 565 | 62 | 28 | 4 288 |
| Грязевик ТС-566.00.000-06 | 2,5 | 1 200 | 1 192 | 1 620 | 426 | 1 420 | 4 158 | 800 | 860 | 635 | 62 | 32 | 5 246 |
| Грязевик ТС-566.00.000-07 | 2,5 | 1 400 | 1 392 | 1 820 | 426 | 1 640 | 4 260 | 850 | 930 | 705 | 66 | 36 | 6 708 |
| Грязевик ТС-566.00.000-08 | 1,6 | 500 | 514 | 820 | 273 | 650 | 2 885 | 500 | 510 | 345 | 35 | 20 | 894 |
| Грязевик ТС-566.00.000-09 | 1,6 | 600 | 614 | 920 | 273 | 770 | 2 982 | 550 | 545 | 380 | 42 | 20 | 1 117 |
Грязевик ТС-566. 00.000-10 | 1,6 | 700 | 704 | 1 020 | 325 | 840 | 3 225 | 600 | 605 | 415 | 42 | 24 | 1 488 |
| Грязевик ТС-566.00.000-11 | 1,6 | 800 | 802 | 1 220 | 325 | 950 | 3 798 | 650 | 675 | 490 | 42 | 24 | 2 126 |
| Грязевик ТС-566.00.000-12 | 1,6 | 900 | 900 | 1 220 | 325 | 1 050 | 3 435 | 700 | 675 | 490 | 42 | 28 | 2 043 |
| Грязевик ТС-566.00.000-13 | 1,6 | 1 000 | 1 000 | 1 420 | 426 | 1 170 | 4 090 | 750 | 790 | 570 | 48 | 28 | 3 125 |
| Грязевик ТС-566.00.000-14 | 1,6 | 1 200 | 1 196 | 1 620 | 426 | 1 390 | 4 190 | 800 | 860 | 640 | 56 | 32 | 4 266 |
Грязевик ТС-566. 00.000-15 | 1,6 | 1 400 | 1 392 | 1 820 | 426 | 1 590 | 4 292 | 850 | 930 | 710 | 56 | 36 | 4 958 |
| Грязевик ТС-566.00.000-16 | 1,0 | 500 | 514 | 820 | 273 | 620 | 2 805 | 500 | 515 | 345 | 28 | 20 | 730 |
| Грязевик ТС-566.00.000-17 | 1,0 | 600 | 614 | 920 | 273 | 725 | 2 902 | 550 | 550 | 380 | 32 | 20 | 863 |
| Грязевик ТС-566.00.000-18 | 1,0 | 700 | 704 | 1 020 | 325 | 840 | 3 12 | 600 | 605 | 415 | 32 | 24 | 1 135 |
| Грязевик ТС-566.00.000-19 | 1,0 | 800 | 802 | 1 220 | 325 | 950 | 3 688 | 650 | 675 | 490 | 35 | 24 | 1 710 |
Грязевик ТС-566. 00.000-20 | 1,0 | 900 | 900 | 1 220 | 325 | 1 050 | 3 330 | 700 | 675 | 490 | 35 | 28 | 1 704 |
| Грязевик ТС-566.00.000-21 | 1,0 | 1 000 | 1 000 | 1 420 | 426 | 1 160 | 4 000 | 750 | 790 | 570 | 35 | 28 | 2 447 |
| Грязевик ТС-566.00.000-22 | 1,0 | 1 200 | 1 198 | 1 620 | 426 | 1 380 | 4 110 | 800 | 860 | 640 | 42 | 32 | 3 339 |
| Грязевик ТС-566.00.000-23 | 1,0 | 1 400 | 1 392 | 1 820 | 426 | 1 590 | 4 210 | 850 | 930 | 710 | 48 | 36 | 3 912 |
Обратите внимание! Размеры в таблицах указаны справочно. Фактические размеры могут иметь отклонения. Производитель оставляет за собой право вносить изменения в конструкцию грязевика, не отраженные на данной странице.
Качество горизонтальных грязевиков ГГ подтверждено декларацией соответствия ТР ТС 010/2011 «О безопасности машин и оборудования», а также службой контроля ОТК завода, о чем производится соответствующая отметка в паспорте изделия. С документами о качестве продукции ППК Свердловский можете ознакомиться на странице ДОКУМЕНТАЦИЯ.
Как заказать горизонтальный грязевик ТС565 и ТС566?
Для уточнения стоимости грязевика необходимо направить запрос в отдел продаж по координатам на странице КОНТАКТЫ. В запросе требуется указать обозначение модели, количество, а также приложить реквизиты организации. Для направления запроса Вы также можете воспользоваться специальной формой — ОТПРАВИТЬ ЗАЯВКУ на сайте.
Ответным сообщением Вам будет направлено ценовое предложение, с указанием актуального срока изготовления продукции.
Доставка осуществляется во все регионы РФ и страны Таможенного союза (Армения, Белоруссия, Казахстан, Киргизия) транспортными компаниями.
Условия транспортировки и стоимость обговариваются дополнительно.
