пластиковые трубы для кабеля, прокладка проводки в негорючих трубах, соединение гофрированных труб
Содержание:
Для чего это нужно
Чем трубы ПВХ для кабеля выгодно отличаются от металлических
Ассортимент ПВХ труб
Гофротрубы из ПВХ для кабелей
Как прокладывать кабель-каналы из электротехнических ПВХ труб
Тонкости укладки трубопровода из гофры
Наряду с активным применением труб ПВХ для обустройства трубопроводов, транспортирующих вещества в жидком или газообразном состоянии, такие изделия в последнее время все чаще становятся оболочкой для прокладки кабелей электропроводки в частных или многоэтажных домах. В данной статье мы рассмотрим основные преимущества ПВХ труб для прокладки кабеля, разновидностях таких изделий, и способе монтажа проводки по трубам.
Для чего это нужно
Использование труб в качестве кабель-каналов – это не новое изобретение. Некоторое время назад для этой цели активно использовали медные, алюминиевые или стальные трубы. Но с появлением пластиковых аналогов спрос на металлические изделия в данной ситуации заметно снизился.
Отметим, что мастера советуют использовать трубу ПВХ для электропроводки в обоих вариантах ее прокладки – открытой или скрытой.
Чем трубы ПВХ для кабеля выгодно отличаются от металлических
С изобретением новых изделий из пластика металлические трубы стали несколько сдавать свои позиции на рынке стройматериалов.
Главная причина этого явления кроется в эксплуатационных характеристиках нового материала.
Среди достоинств труб ПВХ, выгодно отличающих их от аналогов из стали, можно назвать:
- Срок службы пластиковых труб может достигать 50 лет и более.
- Эти изделия устойчивы к агрессивным условиям и коррозии, поэтому их применение целесообразно в помещениях с повышенной влажностью, при подземной или подводной прокладке кабелей.
- Низкая масса позволяет легко транспортировать, штабелировать и монтировать такие трубы.
- Если ПВХ труба имеет небольшой диаметр, она легко гнется в любом направлении.
- Сборку трубопровода из ПВХ изделий можно осуществить без привлечения профессиональных строителей, в отличие от работ со стальными трубами.
- Наличие некоторого количества жидкости в трубе не способно повредить ее даже при замерзании.
- Стоимость ПВХ труб гораздо ниже, чем стальных или медных.
Ассортимент ПВХ труб
Широкий ассортимент труб из ПВХ можно найти в любом строительном магазине. По своему виду они могут быть гладкими, мягкими или жесткими, с добавлением армирования в верхнем слое или же гофрированными. Зачастую производство всех ПВХ изделий выполняется по технологии непрерывной экструзии.
По размерам труба ПВХ для кабеля может колебаться в пределах 16-63 мм в диаметре. Эти изделия поступают в продажу чаще всего отрезками по 3 м. Для прокладки электропроводки по потолкам, стенам или полу, сделанным практически из любых материалов, в частности из дерева, можно смело применять пластиковые трубы для кабеля. А если вам нужно выполнить скрытую проводку в кирпичной или бетонной стене, а также в бетонном полу, такие трубы вам также прекрасно подойдут. Читайте также: «Какие бывают трубы для электропроводки – виды, характеристики, как сделать выбор».

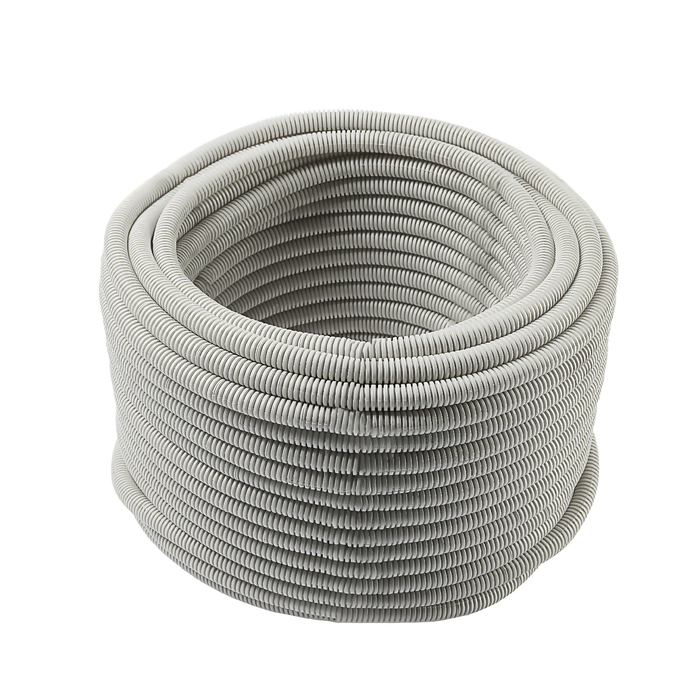

Гофротрубы из ПВХ для кабелей

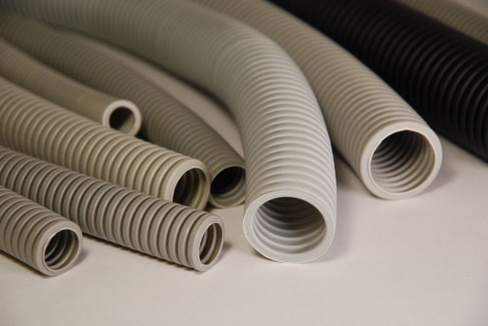

Гофрированные трубы ПВХ используются в качестве кабель-каналов намного чаще прочих разновидностей пластиковых изделий. Основное отличие гофротруб от прочих аналогов состоит в их конструкции. У них имеется переменное поперечное сечение, то есть попеременно чередуются отрезки с тонкими стенками меньшего диаметра и участки с большим сечением и более толстыми стенками, то есть своеобразные ребра жесткости.
Благодаря твердым участкам изделие получает прочность, а вот более тонкие и мягкие отрезки дают возможность сгибать и растягивать трубу для получения нужной конфигурации. Впрочем, не все гофротрубы растягиваются в равной степени – все зависит от разновидности и длины.
Очень сильно растягивать электротехнические гофротрубы невозможно, ведь участки с тонкими стенками довольно малы, а сам ПВХ является весьма жестким (прочитайте также: «Какие бывают ПВХ трубы гофрированные и способы их применения»).
Однако гибкость у них вполне достаточная, так что укладка проводки в трубах ПВХ может быть в любой конфигурации, особенно, если они имеют небольшое сечение.
Обратите внимание, что указываемые в каталогах диаметры гофротрубы являются внешними и относятся к жестким участкам. Внутреннее сечение трубы будет несколько меньше, поэтому трубы для прокладки электропроводки нужно брать несколько толще, чем предполагаемый размер пучка проводов.
Как прокладывать кабель-каналы из электротехнических ПВХ труб
Обратите внимание, что если главной задачей кабель-канала из ПВХ является защита от механических повреждений, то его вполне можно делать негерметичным. А вот обезопасить кабели от пыли, грязи и иных внешних факторов можно с помощью сборки влаго- и пыленепроницаемого трубопровода.
Если планируется монтаж негорючих труб для электропроводки, которые будут проходить вблизи отопительной системы, размещать их нужно ниже нагревательных элементов, чтобы кабели не нагревались.
Обращаем ваше внимание на ситуацию, когда в отдельных местах отопительные трубы и кабель-канал будут пересекаться. В данном случае расстояние между ними должно быть не менее 5 см. Если же прокладка проводки производится параллельно отопительным трубам, зазор между ними и проводкой должен составлять не менее 10 см.
Если нужно выполнить соединение отрезков электрокабеля, его нельзя выполнять внутри трубы. На местах стыковки обычно устанавливают коробочки.
Если прокладка проводки выполняется в относительно сухом помещении, то соединение гофрированных труб ПВХ можно выполнять без применения уплотнителя. А вот если микроклимат в здании достаточно сырой, то уплотнительные прокладки в местах соединений труб – обязательны.
Обратите внимание, что фитинги и муфты являются оптимальными и наиболее распространенными методами уплотнения соединений.
Тонкости укладки трубопровода из гофры
Внутри всех гофрированных труб находится тонкая стальная проволока, так называемая, протяжка. Поскольку эта проволока установлена с некоторым натяжением, то при резке трубы ее нужно осторожно перекусить бокорезами, придерживая, чтобы она не ускользнула.
Далее можно протягивать провода внутрь трубы и устанавливать ее в планируемых местах – потолке или стенах. Для этого подойдут клипсы из алюминия или пластика.
Завершение
Итак, вы убедились, что ПВХ трубы могут стать идеальным вариантом для прокладки кабелей электропроводки. При этом они способны защитить провода от влаги, загрязнений и механических повреждений.
Обзор видов электротехнических защитных труб
Главная / Статьи
Гофрированные ПНД/ПВД трубы в зависимости от назначения могут быть красного и синего цветов:
| Синие — для систем связи и телекоммуникаций | Красные — для электрических кабелей |
Кроме того, бывают и чёрные, предназначенные для кабельных линий общего назначения.
Электротехнические трубы устанавливаются для защиты электропроводки от повреждения в результате внешних воздействий. Эта система труб также служит в качестве маршрутизатора проводов, поскольку она обеспечивает определенную форму и направление проводов.
Схематический профиль ПНД/ПВД гофрированной трубы
Чтобы обеспечить механическую защиту внутренней проводки, для производства электротехнических труб используют различные материалы. В зависимости от условий, в которых используется электротехническая труба, ее верхний слой может быть изготовлен из волокна, металла или пластика. Разная степень гибкости и прочности этих материалов соответствует различным требованиям проводки. Например, жесткая металлическая или пластиковая труба идеально подходит для максимальной защиты, но эти негибкие трубы под кабель могут вызвать затруднение при установке в определенных местах. Гибкая электротехническая труба, с другой стороны, используется в тех местах, где жесткими трубами трудно маневрировать.
Рассмотрим подробнее основные виды труб, их преимущества и недостатки, а также особенности их использования.
Пластиковая армированная электротехническая труба
Эта защитная пластиковая труба чаще всего используется для создания внешних кабельных линий, для подводки кабелей к подвижным механизмам и машинам. Также она хорошо подходит для защиты кабелей в условиях вибрации. Армированная пластиковая труба не горит, отлично гнется и имеет хорошие диэлектрические свойства, обеспечивает высокую степень защиты.
Пластиковая гофрированная электротехническая труба
Пластиковая гофрированная труба является еще одним видом электротехнических труб для кабеля. Неметаллические трубы изготовлены из тонкостенного гофрированного материала — ПВХ, ПНД или ПВД, они влагостойкие и огнестойкие. Такая труба может быть согнута вручную и легко установлена благодаря ее гибким стенкам. Тем не менее, фитинги, которые используются для соединения гофрированных пластиковых труб, являются жесткими и не гнутся.
Преимущества пластиковых гофрированных труб:
Кроме того, пластик является самым легким материалом для производства труб и обычно стоит меньше других материалов. Трубы из пластика могут различаться по толщине, в зависимости от использования и места установки. Труба из пластика противостоит влаге и коррозии, имеет более высокий коэффициент теплового расширения, позволяющий трубе расширяться и сжиматься.
Двустенная пластиковая гофрированная труба
Двустенные пластиковые трубы – это оптимальный вариант практически для всех видов коммуникаций, даже для кабелей из оптоволокна. Двустенные гибкие пластиковые трубы чаще всего используются при прокладке кабелей в бетонных стенах, потолках, фальшь полах, телевизионных и телефонных проводов и для внешней установки в складских и производственных помещениях.
Двухслойная конструкция из ПВД и ПНД обеспечивает максимальную прочность и удобство в использовании. Преимущества таких труб – гладкий внутренний слой, который позволяет без проблем укладывать кабеля в трубу, дополнительная защита кабеля от повреждений механического характера, защита от удара током при поврежденной изоляции кабеля и невозможность распространения горения при коротких замыканиях.
Высокая экологичность, легкость и долговечность сделали эти трубы одними из самых популярных среди профессионалов. Вы можете заказать двустенные пластиковые трубы высокого качества у нас в магазине.
Жесткая металлическая электротехническая труба
Жесткий трубопровод из металлических труб обычно устанавливают в помещениях, где высока степень риска возгорания или взрывов. Такие трубы обеспечивают максимальную защиту проводки, но крайне неудобны для прокладки. Толщина металлической жесткой трубы защищает электропроводку от ударов и негативного воздействия окружающей среды. Электротехнические металлические трубы могут быть изготовлены из алюминия или стали. Жесткая металлическая труба может также рассматриваться как защита проводки от коррозии. Жесткая стальная труба имеет максимальный вес, по сравнению с остальными видами труб и имеет самые толстые стенки. Алюминиевые электротехнические трубы используются для предотвращения коррозии и являются предпочтительными для установки в местах, где есть большое количество воды.
Алюминиевые трубы не заливают бетоном, так как металл вступает в реакцию со щелочами в растворе и портится. Однако, алюминиевые трубы могут быть покрыты дополнительными защитными веществами для предотвращения реакции с бетоном при использовании в бетонных плитах или стенах.
Гибкая металлическая электротехническая труба
Гибкая металлическая труба представляет собой гнущуюся полую трубку, в которую прячутся электрические провода. Этот вид труб настоятельно рекомендуется к применению в засушливых районах. Гибкая металлическая труба не выдерживает постоянного изгиба, поэтому такие трубы не используются в бетонных конструкциях.
Пластиковая жесткая электротехническая труба
Жесткая и гладкая труба из пластика довольно часто используется для электропроводки. Чаще всего такие трубы используют при проводке кабелей по стенам зданий и потолкам из мало-горючих материалов и в скрытых в бетоне электропроводках.
- — прочность — наиболее широко используемым материалом для производства ПВХ трубявляется пластик высокой плотности
- — пластичность – жесткая полиэтиленовая или поливинилхлоридная труба практически не подвержена природной коррозии.
- — высокая стойкость к воздействию температуры. Пластиковые трубы отлично себя ведут как при высокой, так и при низкой температуре. Также они не портятся при частых перепадах температуры.
- — высокая стойкость к постоянным изгибам. Гибкие пластиковые трубы могут часто сгибаться и разгибаться без нарушения прочности. Поэтому их целесообразно использовать там, где есть частые колебания и сдвиги.
- — возможность установки при любой температуре окружающей среды.
Смотрите также по этой теме
Трубы защитные ПНД, НПВХ, ПНД/ПВД
Трубы двустенные гофрированные ПНД/ПВД
Преимущества гофрированных труб ПВХ
Гофрированные трубы ПВХ
Рубрики статей
- Все
- Новости и новинки
- Новости компании
- Обзоры продукции
Отредактировано: 05.
08.2019
В современном строительстве прокладка электрических кабелей производится достаточно быстро и просто, а все благодаря использованию труб из поливинилхлорида (ПВХ), предназначенных специально для электропроводки. Такой относительно новый способ прокладывания кабелей и электропроводов стал популярным за счет множества присущих ему преимуществ.
В некоторых странах мира труба гофрированная ПВХ предпочитается исключительно из-за обеспечения оптимальных условий противопожарной безопасности. Дополнительный «плюс» – скорость монтажа: при использовании гофрированных труб процесс прокладки существенно ускоряется в отличие от обыкновенной прокладки посредством применения шахт и штроб.
В случае необходимости проводку в коммуникациях из ПВХ можно запросто заменить без ущерба для ремонта. При этом следует извлечь часть провода от точки выхода до раздаточной коробки и установить новый. Востребованность ПВХ труб при выполнении строительно-монтажных работ обусловлена также невысокой стоимостью подобных изделий.
Поливинилхлорид – материал группы термопластов, отличающийся великолепными характеристиками:
- стойкость к щелочам, кислотам, солям, маслам;
- долговечность;
- прочность;
- наличие диэлектрических свойств;
- практически не горит на воздухе.
Трубы гибкие гофрированные легкие из самозатухающего ПВХ – универсальное решение для любой электрической сети, так как ее эксплуатационный срок практически вечен. Согласно новейшим исследованиям стало известно, что для распада поливинилхлорида находящегося в земле, требуется около трехсот лет. При этом ученые отмечают высокую стойкость данного материала к агрессивным средам. Правда, на практике такую долговечность подтвердить еще не удалось, хотя ПВХ трубы, заложенные двадцать лет назад, выглядят новыми.
На первый взгляд гофрированные трубки для электрокабелей не вызывают доверия. Однако не стоит делать поспешные выводы, поскольку они обладают высокой прочностью.
Ребра жесткости, образующие концентрические прямые углы, обеспечивают прекрасную силовую схему. Именно благодаря ей даже при механическом воздействии целостность трубы сохранится первоначальной.
Такой трубопровод может как растягиваться, так и сжиматься. Более того, он не подвержен деформациям вследствие перепадов температур.
Виды труб из ПВХ
Электротехнические трубы из ПВХ разделяют на два вида:
- гладкостенные жесткие;
- гофрированные гибкие.
Труба ПВХ жесткая – полая труба, выполненная из негорючего пластика. Правильный монтаж гарантирует герметичность канала. Подобные изделия характеризуются большим запасом прочности, следовательно, они актуальны там, где существует высокая вероятность механических повреждений – на производстве. Их длина стандартизована: это может быть 1 м, 2 м или 3 м.
При выполнении монтажных работ по прокладке высоковольтных кабелей используются исключительно жесткие трубы, так как в гофрированных гибких трубах такой кабель невозможно протянуть обыкновенной протяжкой.
Впрочем, гофрированные трубы применяются чаще всего из-за гибкости корпуса. Они, как правило, поставляются в бухтах с находящейся внутри протяжкой, которая представляет собой специальную проволоку. Они используются для внешней прокладки проводов и кабелей (согласно нормам безопасности).
При изготовлении гофрированных труб также используется негорючий пластик. В трубопроводе большого диаметра можно расположить целые связки проводов, что позволяет проектировать сложнейшие электрические сети.
