Труба НКТ (насосно компрессорная): что это такое
Широкие эксплуатационные характеристики труб НКТ позволяют использовать изделия не только в нефтяной и газовой промышленности, но и в частном домостроении.

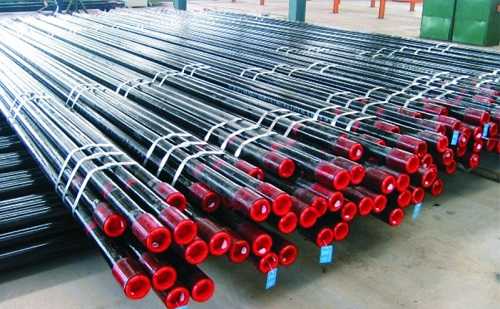

Труба НКТ
Они эффективны при выполнении ремонтных и спуско-подъемных задач. Отличаются размером, диаметром и весом. Могут обрабатываться специальным напылением, которое продлевает срок службы на 20 лет.
Cодержание статьи
Что такое НКТ?
Аббревиатура НКТ расшифровывается как насосно-компрессорная труба. С ее помощью выполняется широкий спектр работ от выкачки газа и жидкости из полости скважины до производства различных ремонтных работ внутри нее.
За счет изоляции потока от стенок скважины, она препятствует образованию коррозии, эрозии, а также возникновению отложений песка и асфальтенов. Размеры НКТ могут варьироваться от 50.8 до 139.7 мм в диаметре. Их назначение зависит от флюида, с которым они работают.
Таким образом, различают:
- модели для комплектации нефтяных скважин;
- модели для оборудования газовых скважин;
- модели для скважин нагнетающего типа;
- модели для оборудования скважин по добыче битума.
В одной скважине могут одновременно эксплуатироваться до нескольких колонн НКТ. Их главным отличием от традиционных обсадных труб является мобильность. Они могут быть извлечены из скважины, если нужна замена или ремонт. В то время как обсадные аналоги цементируются и устанавливаются стационарно. Также в последнее время используются модели, не нуждающиеся в замене.
Труба НКТТакая насосно-компрессорная труба выполняет следующие функции:
- возможность осуществлять кислотные работы, мерить давление, находить залегания вод;
- возможность осуществлять циркуляции выброса, предотвращать нарастание давления меду НКТ и обсадной колонной;
- возможность перфорирования горизонтов для комплектации.
Такое насосно-скважинное оборудование может достигать 20 лет эксплуатации без извлечения на поверхность грунта.
Виды компрессорной трубы
Насосно-компрессорная труба бывает двух видов:
- безмуфтовая;
- муфтовая.
Первый тип оборудования – безмуфтовая труба – эксплуатируется в условиях давления до 50 мПа. Именно до этого показателя оно сохраняет свои эксплуатационные характеристики и герметичность. Концы такой трубы характеризуются высадкой наружу, а ее соединения отличаются максимальной прочностью. Добиться высокой герметичности удается при помощи конических уплотнительных поверхностей. Они располагаются за трапецеидальной резьбой.
Муфтовая труба НКТ также работает под давлением не более 50 мПа. Показатели прочности ее соединений демонстрируют до 90% прочности ее тела. Изделие выполнено из алюминиевых сплавов. Оно обладает износостойкостью перед ингибиторами коррозии. Несмотря на небольшой вес материала, он в 2.5 раза прочнее стального аналога, что позволяет сооружать колонны в 2.5 раза длиннее стальных колонн.
Муфтовые трубы делятся на такие подтипы:
- модель с гладкой поверхностью, конической резьбой профиля треугольной формы;
- модель с гладкой высокогерметичной поверхностью, конической резьбой профиля трапецеидального типа;
- модель с гладкой поверхностью, конической резьбой профиля треугольного профиля (обладает повышенной пластичностью и устойчивостью к низким температурам).
Также выпускаются изделия с защитным напылением, призванным предотвратить отложения на их поверхности в виде парафина, солей, гипса и т.д.
Как происходит ремонт НКТ?
Насосно-компрессорная труба со специальным покрытием служит дольше. Время от времени она требует очистки в виде химической обработки или механического удаления отложений. Они направлены на удаление асфальтенов, смол, а также парафинов. Помимо указанных методов очистки также применяется магнитный, тепловой способ и депарафинизация.
В некоторых случаях самой очистки недостаточно и требуется ремонт, включающий широкий перечень этапов по восстановлению эксплуатационных характеристик материала. Ремонт насосно-скважинного оборудования может проводиться с трубами, размеры которых составляют 60, 73, 89, 102, 114 мм в диаметре.
Их ремонт включает такие этапы:
- Отбраковка изделия путем визуального контроля.
- Очистка изделия водой.
- Механическое удаление загрязнений по внутренней поверхности изделия.
- Шаблонирование.
- Выявление и устранение дефектов изделия.
- Токарная обработка – включает перенарезку резьбы, а также ремонт и очистку муфты.
- Муфтонаворот.
- Испытание системы посредством воды.
- Проверка на прочность.
- Обязательная маркировка изделий.
- Обработка муфтовой и ниппельной части смазочным составом.

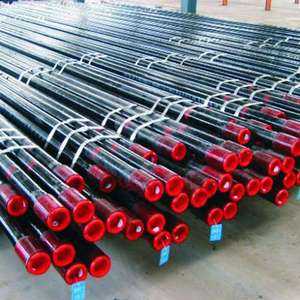

Муфтовая труба НКТ
Чтобы ремонт материала имел более длительный эффект, применяют специальные напыления. Его поверхность обрабатывают диффузионным цинковым покрытием, которое демонстрирует высокую адгезию к железу и отталкивающий эффект к парафинам. Это покрытие способно продлить срок службы системы в 3-5 раз.
Технические характеристики
Согласно ГОСТу, размеры изделия варьируются от 6 до 10.5 метров. При эксплуатационной потребности возможно удлинение изделия до 11.5 метров. Размеры их условного наружного диаметра составляют 60; 73; 89; 114 мм. Размеры толщины стенок изделия могут колебаться в пределах 5,0; 5,5; 6,5; 7,0 мм.
Изготавливаются изделия из стали НКТ 20, НКТ 30 и стали НКТ 30ХМА. При производстве изделий исключаются любые дефекты. После их обнаружения изделие отправляется на переработку. Ее прочность характеризуется группами Д, К, Е. В процессе изготовления каждая единица изделия должна проверяться на растяжение, прочность, твердость, растрескивание, ударную вязкость и проходить гидроиспытание.
Трубы 73 и 89 производятся с треугольной или трапецеидальной резьбой, а 60 и 114-миллиметровые – с треугольной. Размеру 89 миллиметров соответствует толщина стенок – 7.0 мм. Назначение трубы на 89 мм достаточно широкое. Она может применяться не только в нефте- и газодобывающей пресыщенности, но и в частном домостроении для обустройства свайного фундамента. Вес изделия диаметром 89 мм на 1 п.м. составляет 13.5 кг.
Обслуживание и ремонт труб НКТ (видео)
Правила эксплуатации
Чтобы трубы служили долго, необходимо придерживаться определенных правил их эксплуатации. Для погружения и транспортировки применяются механизированные трубовозки. Не допускается транспортировка изделий волоком. Они не должны гнуться или провисать. Следует защитить материал от механических повреждений. Поэтому разгрузку осуществляют краном.
На рабочей площадке он должен укладываться не на голую землю, а на деревянные бруски во избежание их загрязнения или деформации. На резьбовую часть в обязательном порядке надевается предохранительное кольцо.
Перед эксплуатацией необходимо провести контроль изделий путем шаблонировнаия. Для этого через линию пропускается метровый шаблон диаметром на 2.3 мм уже ее внутреннего диаметра. Также стоит очистить при помощи щетки резьбу и муфту. Обработать поверхность деталей специальной смазкой. Свинчивание муфты с резьбы осуществляется аккуратно. При этом нельзя использовать механический натиск, удары.
Другие похожие статьи по теме:
trubypro.ru
типы и характеристики, особенности и задачи, правила эксплуатации
Трубы насосно-компрессорные (НКТ) — основной элемент конструкции в трубопроводах, применяемый в различных сферах промышленности. Так как это элементы особой важности, то к ним предъявляются повышенные требования безопасности и соответствие техническим стандартам. В данной статье будет рассмотрено, что собой представляет данная труба нкт — расшифровка и некоторые другие подробности.
Типы и характеристики
Главная функция труб рассматриваемого типа состоит в том, чтобы транспортировать добываемые газы и жидкости до территории скважин. Также они защищают газ и жидкость от стен скважины, препятствуют коррозии, отложению вредных частиц на стенках. Помещенная в скважину такая труба обеспечивает проведение спуско-подъемных и ремонтных работ, в которых регулярно возникает необходимость.
Требования, которые предъявляются к подобным изделиям:
- Высокая проходимость даже на участках с сильным искривлением;
- Исключительная герметичность соединений нкт между собой;
- Износостойкость и высокая способность противостоять даже сильным механическим воздействиям;
- Высокая прочность самого изделия и материалов изготовления.

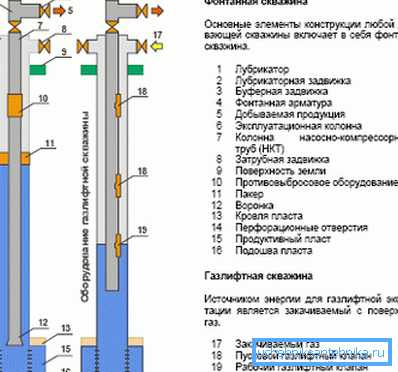

В скважине сначала устанавливают обсадные, а только затем насосно-компрессорные трубные изделия. Используются специальные фиксирующие элементы, они же пакеры. Некоторые из них достигают длины 11,5 метров и для их соединения потребуется использовать специальные муфты для обеспечения герметичности и надежности.
Один из параметров, по которым можно классифицировать изделия для транспортировки жидкостей и газов, является тип перекачиваемого флюида. В зависимости от него различают следующие типы конструкций:
- Газонагнетающие и водонагнетающие трубы;
- Для транспортировки тяжелой нефти и битума;
- Газодобывающие трубы;
- Нефтяные трубные конструкции.
Выпускаемые предприятиями насосно-компрессорные трубы должны соответствовать требованиям ГОСТа 633−80, в которых трубы делятся на такие виды как гладкие муфтовые изделия с треугольным и трапециедальным типом резьбы и гладкие типы с пластиковым уплотнением.
Особенности и задачи
Особенность подобных изделий заключается в том, что их можно неоднократно извлекать из скважин для проведения ремонтных работ и технического обслуживания. Это учитывают при проектировании нкт-колонн, которые состоят из нескольких устройств, которые, в свою очередь, соединены с помощью герметичных муфт. Специалисты предусматривают быстрый и эффективный монтаж, а также извлечение колонн из скважин и возвращение их обратно.
Монтажники стараются устанавливать максимум две колонны. Для проектировщиков важно, чтобы в скважинах можно было ставить изделия, имеющие максимальный срок службы и редкие замены.
НКТ, объединенные в колонны, позволяют решать следующие задачи:
- Осуществление работ в окисленной среде, тестирование материалов, измерение давления в скважинах;
- Перфорирование продуктивного горизонта;
- Снижение вероятности возрастания давления в пространстве, которое образуется между наружными стенками трубопровода и внутренними стенками обсадной конструкции.
Исходя из этого, к таким трубам предъявляют немало требований. Среди них высокая прочность, устойчивость к коррозии и эрозии, обеспечение необходимых характеристик и комплектация муфт, способных длительное время сопротивляться нагрузкам на сжатие и растяжение. Все это позволяет изделиям прослужить до 20 лет и избавляет от трудоемких работ по извлечению из скважин.
Правила эксплуатации
Помимо изготовления, серьезные требования предъявляются и к условиям транспортировки, монтажа и эксплуатации. Здесь также есть ряд правил:
- Перед использованием требуется некоторое время хранить трубы. Для этих целей нужно подготовить специальную площадку, оборудованную деревянными досками, и следить за отсутствием провисаний конструкций;
- Для перевозки подойдет только специальный транспорт, а именно трубовозки. Ни в коем случае нельзя перевозить их волоком;
- Необходимо защитить конструкции при помощи специальных предохранительных колец.
Также следует сказать, что трубы нужно извлекать и вставлять обратно с максимальной аккуратностью. Проводят испытания на прочность, устойчивость, соответствие государственным стандартам и техническим условиям предприятия для обеспечения надежной и длительной эксплуатации трубопроводов.
Они могут изготавливаться и из таких материалов как сталь, стеклопластик и алюминиевые сплавы. При этом первый вид оборудован насосами центробежного типа. Стальные изделия не должны иметь отклонений при изготовлении и отправке на производство. Если это происходит, то они отправляются на переплавку. Алюминиевые конструкции обладают легкостью, хорошей устойчивостью к коррозии и приличными прочностными характеристиками.
В данной статье были рассмотрены виды нкт и особенности их эксплуатации. Были рассмотрены условия их хранения и какие требования к ним предъявляют. Надеемся, что после прочтения материала вы приобрели знания в области насосно-компрессорных труб и их производства!
tokar.guru

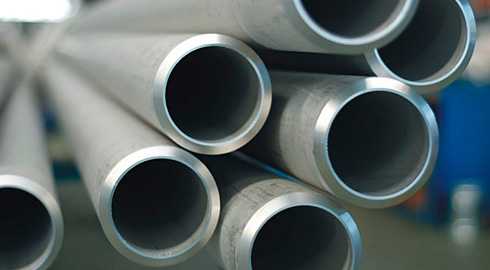

Стальная труба б/у (НКТ)
Стальная труба б/у (НКТ) используется для многих инженерных решений наравне с новыми трубами.
Что такое труба НКТ?
Насосно-компрессорная труба, как правило, складывается из нескольких звеньев. В зависимости от типа изделий и их предназначения, звенья могут соединяться с помощью герметичных муфт, или путем свинчивания наружной резьбы с одного конца и муфты с другого. Делаются они в основном из алюминия или стали высоких классов и рассчитаны на выдерживание высокого внутреннего давления.
Среди других строительных материалов трубы НКТ выделяются за счет следующих особенностей:
- Полное отсутствие сварных швов, что дает высокую прочность на разрыв.
- Повышенная стойкость к коррозийным процессам и холоду.
- Максимальная герметичность даже при соединении муфтами.
- Пластичность и долговечность.
- Возможность повторной эксплуатации.
Данный тип изделий предназначен для выдерживания колоссальных нагрузок и для безотказной службы на протяжении многих лет.
Основные сферы применения
Все вышеперечисленные достоинства принесли данному типу изделий чрезвычайную популярность в самых разнообразных направлениях современной промышленности и строительства. В первую очередь, речь идет о разработке нефтяных и газовых скважин. Это именно те направления, в которых малейший недочет может стать причинной настоящей катастрофы и трубы НКТ за счет свой надежности подходят лучше всего.
Самой востребованной маркой в этом плане выступают трубы НКТ 73 (их внешний диаметр — 73 мм). Они примеряют на себя целый ряд разнообразных ролей:
- основная буровая труба при разработке нефтяных и газовых отверстий;
- способ поддержания пластового давления на большой глубине;
- способ откачки утечек пластовых вод;
- доступ к скважине при регулярном плановом или капитальном ремонте.
И это только, что касается нефтепромышленности. Свою вторую жизнь трубы НКТ 73 получают в качестве строительных материалов. Их пропаривают, очищают от налета щелочи и следов нефтепереработки и используют повторно в строительстве и домашнем хозяйстве.
Высокие прочностные характеристики, усиленные в несколько раз полой бесшовной конструкцией труб, делают их идеальным материалом для возведения различных ограждений, столбов, ворот и прочих металлических конструкций. Обходятся такие материалы недорого, ведь они уже были в употреблении, а по качеству ничуть не уступают металлопрокату «только с конвейера».
В нашей компании Вы сможете приобрести трубы для любых строительных целей по максимально доступной цене и быть на 100% уверенным в надежности материалов. Звоните, заказывайте и наслаждайтесь лучшим соотношением цены и качества!

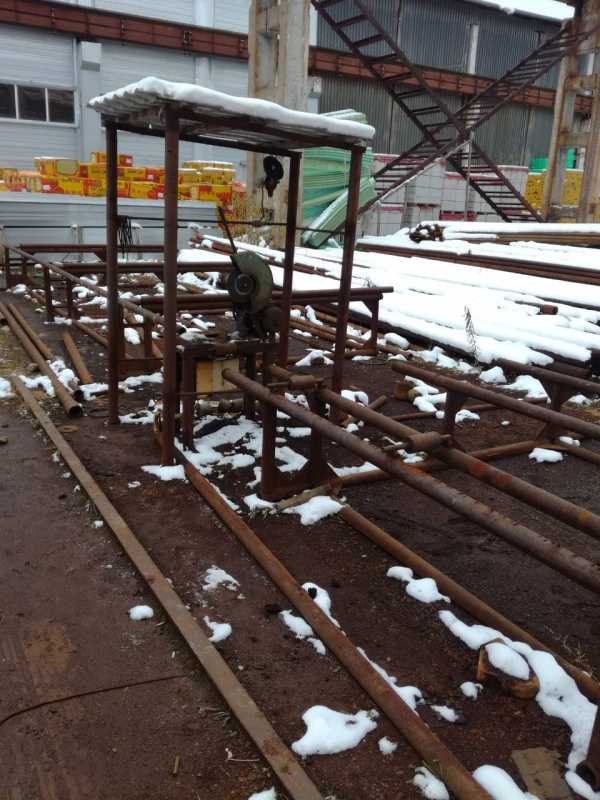

Резка труб

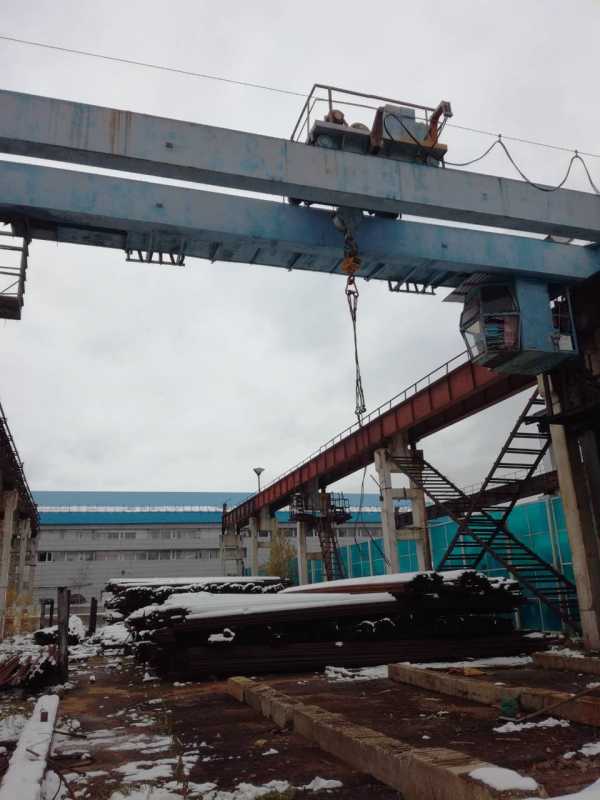

Мостовой кран
trubacom.ru
Труба нкт: особенности изделия и сфера применения
Насосно-компрессорная труба НКТ по ГОСТу 633 80, предназначена для откачки из скважин газа, нефти, жидкостей, и для транспортировки веществ разного назначения. Помимо этого, продукция удачно используется для обслуживания месторождений и ремонтно-технических работ.
Типы продукции
Производители предлагают пара высокотехнологичных видов продукции.
Что производят изготовители
- Изделия с ровными концами. Это высоко герметичные аналоги. На изготовление соединительных муфт и основы для труб идет сталь с маркировкой прочности: К, Е, Л, М.
- Продукция со снабженными резьбой концами, высаженными наружу. На один их конец навинчивают соединительную муфту. В этом случае используется марка стали для труб НКТ: Д, К, Е, Л, либо М. Для устойчивости и повышенной герметичности к коррозии резьба покрывается особой смазкой.
- Безмуфтовые трубы, обозначаемые НКБ. Сохраняют герметичность при повышенном давлении до 50 мПа. Высаженные наружу концы снабжают надежное и прочное соединение. Усиливают эффект расположенные за резьбой с меньшим диаметром конические уплотнители. Материал укомплектован трапецеидальным типом резьбы.
- Муфтовые аналоги с маркировкой НКМ. Вычислены на давление до 50 мПа, а соединение соответствует прочности самое трубы до 90%. Они кроме этого выпускаются с трапецеидальной резьбой.
- Насосно-компрессорные изделия из сплавов алюминия. Данное производство НКТ труб предлагает устойчивые к сероводородным коррозиям материалы.
Обратите внимание! Это выгодно отсутствием необходимости применения антикоррозийных ингибиторов. Налицо и другие плюсы алюминия. Так, металл при малом весе имеет прочность в 2,5 раза превышающую металлические аналоги. Это разрешает ощутимо удлинить магистраль.
- Продукция со особым покрытием. Оно защищает поверхность не только от коррозии, но и мешает отложениям гипсовых парафина и солей. Инструкция рекомендует использовать продукт там, где нередкие ремонты проблематичны и нецелесообразны. Изнутри труба покрывается лаками, эмалями либо жидким стеклом.
- Стеклопластиковые труб
uchebniksantehnika.ru

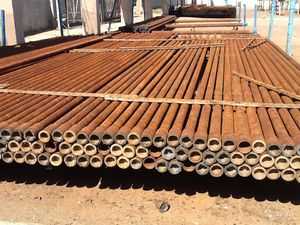

Мы даём вторую жизнь, бывшим в употреблении стальным трубам
Труба НКТ – что это?
Насосно-компресорные трубы применяются для обустройства буровых скважин по добыче газа и нефти, а также других газообразных и жидких веществ. Кроме этого их применяют для подачи на глубину воздуха и воды. Высокое качество этих изделий, специальные свойства и условия эксплуатации позволяют использовать их, конечно же, не по прямому назначению, после истечения строка службы.
Где применяют?
Стальная труба нкт бу http://prometey-ural.ru/katalog_produktsii/trubyi/truba_bu применяется, после соответствующей реставрационной обработки, для монтажа разнообразных инженерных решений. По эксплуатационным характеристикам они не уступают даже новым трубам, которые предназначены для этого. Но, в отличие от них стоят на много дешевле, хоть и не уступают им по качеству.
В основном эти трубы находят себе применение при:
- строительстве ангаров, заборов, теплиц, ферм, малоэтажных зданий;
- изготовлении разнообразных металлоконструкций;
- отвода канализационных стоков и подвода воды технической.
Большая толщина стенок и высокая антикоррозийность делает эти бывшие в употреблении трубы долговечными и надёжными, поэтому, они смогут прослужить долгие годы.
Чистка и восстановление
Но стальные трубы нкт имеют не одинаковый износ, внутреннюю, а также внешнюю засорённость и поэтому, требуют очистки и предпродажной восстановительной и улучшающей их качество обработки.
Она бывает внутренней и внешней, и происходит, каждая из них, в три этапа.
При внутренней, вначале производится механическая правка, с помощью которой производится выравнивание трубы, устранение вмятин, изгибов, деформаций. После этого производится внутренняя чистка – удаление поверхностных загрязнений, очистка сжатым воздухом и ершом, абразивоструйная обработка. При внешней очистке, вначале производится съём битумного покрытия и изоляции. После этого очистка с помощью щёток в специальной камере. И в завершение, также, абразивоструйная обработка.
После тщательного осмотра и отбора производится торцовка труб под углом в 30 градусов. На этом восстановительные работы заканчиваются, и труба соответствует требованиям ГОСТА и получает сертификат качества.
Приобретая эти трубы, вы гарантированно сможете эксплуатировать их на протяжении длительного периода времени, но в отличие от новых, они обойдутся вам намного дешевле.
nvph.ru

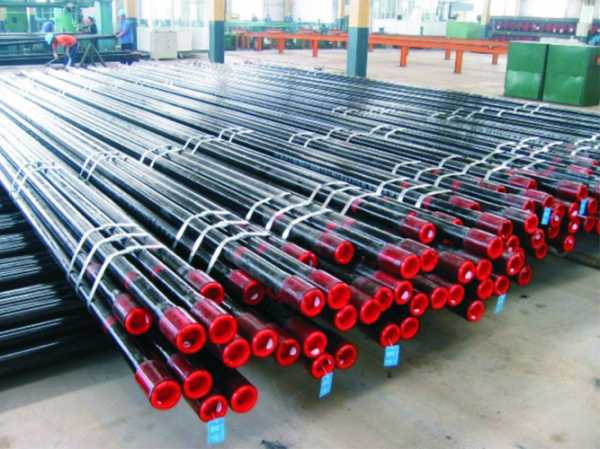

Трубы насосно-компрессорные НКТ
Труба НКТ (насосно-компрессорная) относится к продукции бесшовного трубного металлопроката специального назначения, в связи с чем характеризуется рядом особых свойств и требований к своему изготовлению. Это обусловлено особенностями эксплуатации труб НКТ, а именно в качестве основных труб для добычи и перекачки нефти и газа, транспортировки газо-воздушных смесей и жидкостей к оборудованию в скважинах: значительные внешние нагрузки, экстремальные температуры и давления, сложности, связанные с искривленными участками скважин. Различные условия эксплуатации требуют подбора и применения различных НКТ труб, процесс производства и эксплуатации которых строго регламентирован соответствующим нормативным документом. В целом труба НКТ характеризуется как цельнометаллическая (бесшовная) горячекатаная стальная труба, проходящая обязательную механическую обработку и точную калибровку. В случае необходимости на поверхность труб наносится цинковое, полимерное или силикатное защитное покрытие, после чего готовая продукция подвергается ряду испытаний и проверок согласно требованиям нормативно-технических документов.
Сортамент и характеристики труб НКТ
К ряду обязательных свойств насосно-компрессорных труб относят:
- Прочность и износостойкость;
- Хорошую проходимость;
- Абсолютную герметичность колонны.
По показателям прочности и пластичности, в зависимости от значения предела текучести той или иной марки стали, трубы НКТ могут быть отнесены к одной из 6-ти категорий – Д, К, Е, Л, М, Р в диапазоне от 379 до 930 МПа и выше.
Надежность и герметичность колонны во многом зависит от типа применяемого соединения, которое может быть муфтовым и безмуфтовым, а также наматываемым (для неразборных колонн). При этом в зависимости от назначения каждый из типов может характеризоваться рядом дополнительных признаков.
Основным материалом для изготовления труб НКТ является высококачественная углеродистая сталь, иногда в целях облегчения колонны применяется дюралевый сплав Д16Т, однако его предел текучести не более 300. В настоящее время находят свое применение также и неметаллические трубы НКТ из полимеров, стекловолокна и композитных материалов.
Документы, регулирующие нормы производства насосно-компрессорных труб:
- ГОСТ 633-80;
- ТУ 14-3-999-81;
- ТУ 14-3-1032-81;
- ТУ 14-3-1094-82;
- ТУ 14-3-1229-83;
- ТУ 14-3-1242-83;
- ТУ 14-3-1352-85;
- ТУ 14-161-150-94.
Продажа насосно-компрессорных труб в компании МеталлОптТорг
Мы занимаемся продажей труб НКТ оптом и в розницу в Тюмени, Сургуте, Екатеринбурге.
Кроме того, у нас в продаже имеются цветной и нержавеющий трубный прокат. При этом цена на трубы НКТ 73 или любые другие — весьма низкая. Оформить заказ можно по телефонам (343) 382-31-01, (343) 382-14-15.
Сотрудничать с компанией «МеталлОптТорг» очень удобно и выгодно: обязательное присутствие любого металла на наших складах, отсутствие очередей, невысокие цены, доставка в любой населенный пункт региона.
Типоразмеры и цены труб НКТ
| Наименование | Цена, руб/т |
| Труба НКТ 60.3х5,5 D=38-89, А, Б, группа К,Д | 80000,00 |
В наличии весь сортамент трубной продукции, в т.ч. трубы газлифтные со склада в Екатеринбурге.
met-opttorg.ru
Насосно-компрессорные трубы НКТ
Трубы НКТ (Насосно-компрессорные трубы) — используются в эксплуатации газовых и нефтяных скважин, для транспортировки газообразных и жидкообразных веществ, а так же для ремонтных и спуско-подъемных работ. В связи с постоянными механическими нагрузками и взаимодействиями с агрессивными средами Насосно-Компрессорные трубы НКТ очень сильно подвергаются коррозии и эрозии.
Общими свойствами для всего сортамента трубы НКТ является:
- трубы НКТ должны обладать достаточной прочностью и надежной герметичностью соединений колонн труб;
- Соответствие требованиям износостойкости;
- Проходимость труб в стволах скважин, в сложных местах (в том числе местах интенсивного искривления).
Классификация НКТ труб
Трубы НКТ имеют различное применение. Трубы НКТ имеют различную толщину. Труба НКТ может быть использована в разных отраслях.
Все трубы НКТ различают по видам:
- Труба НКТ гладкая по ГОСТ 633—80/li>
- Труба НКТ с высаженными концами АРI 5СТ/li>
- Трубы НКТ гладкие высокогерметичные по ГОСТ 633—80/li>
- Труба НКТ гладкая с узлом уплотнения из полимерного/li>
- Труба НКТ гладкая высокогерметичная/li>
- Труба НКТ с повышенной пластичностью/li>
- Труба НКТ с повышенной хладостойкостью/li>
- Труба НКТ ТУ 14—3-1282—84/li>
- Трубы НКТ гладкие
- Трубы НКТ гладкие высокогерметичные
Размеры НКТ трубы
Труба НКТ имеет различные размеры — от 6 до 10,5 м. По требованию, труба НКТ может достигать длины 11,5 м. Труба НКТ исполнения А поставляется длиной 9,5—10,5 м. Геометрические размеры труб НКТ соответствуют ГОСТ 633—80. Масса труб НКТ по ГОСТ 633—80. Допустимые отклонения размеров труб НКТ незначительны, это делает их практичными.
Изготовление НКТ труб
Труба НКТ изготавливается из следующих видов стали: сталь НКТ 20, сталь НКТ 30, сталь НКТ 30ХМА. Процесс изготовления трубы НКТ тщательно контролируется, при дефекте труба сразу же уходит на переплавку. После изготовления трубы проходят проверку.
Каждая труба НКТ должна пройти проверку:
- на растяжение
- на ударную вязкост
- на твёрдость
- гидроиспытание
- сульфидное коррозионное растрескивание
