Гофрированная труба ГОСТ, монтаж, характеристики
Электропроводка является очень важной частью коммуникаций, которые проходят в помещении. Ее надежная защита и правильный подбор материалов для скрытия проводов и кабелей является гарантией безопасности и долговременности использования. Зачастую именно гофрированные изделия из полимеров применяются в качестве ведущих каналов. Такие трубы изготавливаются по ГОСТ, обладают всеми требуемыми характеристиками и обеспечивают надлежащую защиту.

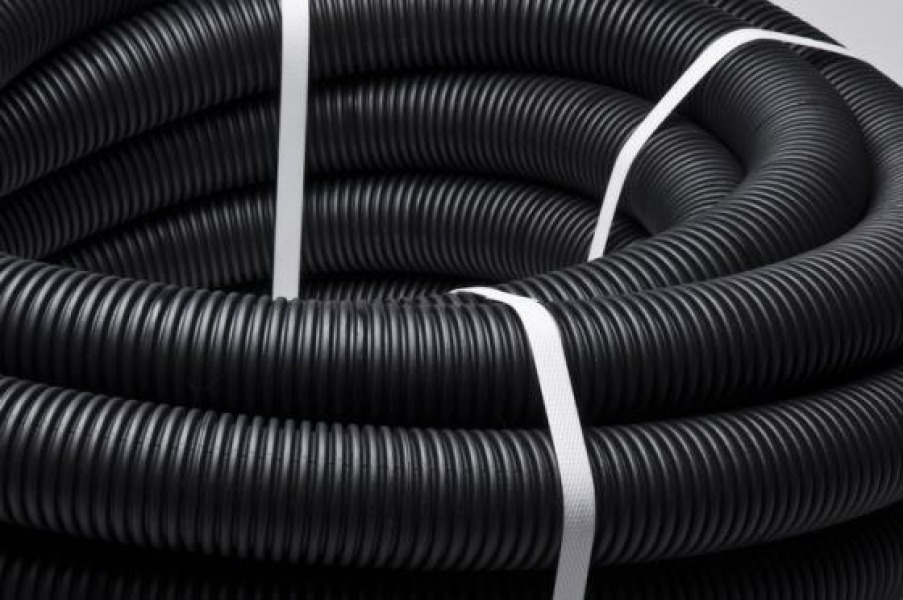

Гофрированные трубы — это универсальные изделия, которые применяют в самых разных областях строительства
Содержание
- 1 Стандартизация параметров изделий
- 2 Свойства гофрированных труб
- 3 Преимущества трубы из ПНД или ПВХ
- 4 ПНД каналы и их характеристики
- 5 Особенности выбора гибких гофрированных труб
- 6 Двустенные гофрированные изделия
- 7 Особенности монтажа
- 8 Степень защиты гофрированных электротехнических труб
Стандартизация параметров изделий
До 2014 года гофрированные трубы электротехнические выпускались по ГОСТ 50827 от 1995 года.
На сегодняшний день основным нормативным документом на изделия является ГОСТ 32126.1 от 2013 года. Многие производители при производстве труб подобного назначения пользуются техническими условиями, которые определяют основные характеристики продукции и не противоречат ГОСТам.
Гофрированная труба может изготавливаться из негорючего полиэтилена низкого давления либо поливинилхлорида. В бухте может находиться 15, 25, 100, 20 или 50 метров коммуникаций.
Обратите внимание! Труба способна сохранять свои характеристики в пыльных, загрязненных, а также влажных помещениях длительное время.
Размеры ПВХ изделий приведены в таблице.
Таблица 1
| Внутренний диаметр, *10 мм | Наружный диаметр, *102 мм | Длина трубы в бухте, м |
| 1,07 | 0,16 | 100 либо 50 |
| 1,41 | 0,20 | 100 либо 50 |
| 1,83 | 0,25 | 50 либо 25 |
| 2,43 | 0,32 | 50 либо 25 |
| 3,25 | 0,40 | 20 |
| 3,96 | 0,50 | 15 |
| 5,06 | 0,63 | 15 |
Свойства гофрированных труб
ГОСТ определяет производство электротехнической трубы из негорючего композита.
Это означает, что в случае внезапного возгорания проводки распространение огня станет невозможным. Кроме того, полученный расплав способствует изоляции поврежденного участка.
Благодаря свойству самозатухания, гофротрубы из полимеров являются отличным вариантом для прокладки электропроводки в деревянных домах
ГОСТ определяет производство электротехнической трубы из негорючего композита. Это означает, что в случае внезапного возгорания проводки распространение огня станет невозможным. Кроме того, полученный расплав способствует изоляции поврежденного участка.
Гофрированная структура трубы придает им отличную гибкость. Такое свойство пригодится при необходимости выполнения поворотов разводки. При этом ни кабель, ни сам материал канала не повреждается.
ПВХ каналы обладают достаточной прочностью и доступны по стоимости, ПНД – механической прочностью и стойкостью при низких температурах. Существуют также двухслойные варианты исполнения таких труб, в которых гофрированный верхний слой из ПНД (более прочного материала), а внутренний – из ПВД.
Характеристики гофротруб ПНД регламентируются ГОСТ 16338, ПВД – ГОСТ 16337.
Коммуникации имеют небольшой вес, поэтому не оказывают значительной нагрузки на несущие конструкции зданий. Это свойство также снижает количество креплений, которые требуется использовать при монтаже. Кроме того, возможен вариант прокладки гофротруб под землей.
Преимущества трубы из ПНД или ПВХ
Гофрированная защитная труба исключает возможность повреждения изоляции провода или кабеля от всевозможных механических воздействий. Ее можно применять как для открытой, так и для скрытой прокладки электропроводки, например, в полу, потолке либо стенах.
Гофры из ПВХ и ПНД можно применять для скрытой прокладки сетей — в полу, стенах, под землей
Электротехнические ПНД и поливинилхлоридные гибкие изделия обладают такими основными преимуществами:
- устойчивость к действию влаги и коррозии;
- негорючесть;
- водонепроницаемость;
- химическая инертность;
- широкий диапазон возможных рабочих температур;
- экологическая безопасность;
- сохранность всех эксплуатационных качеств до 50 лет.
Наиболее значимым достоинством изделий является то, что гофрированные трубы обладают хорошими диэлектрическими свойствами. Этот факт исключает вероятность поражения во время повреждения изоляции кабеля.
Обратите внимание! Такая труба позволяет быстро устранить неполадки проводки, которая расположена в ее полости.
Электротехнические ПВХ каналы обеспечивают степень защиты кабелей в соответствии с ГОСТ 14254, ГОСТ 15150 и могут быть оснащены зондом (ГОСТ 9389). Такие изделия удобны в транспортировке и хранении, поскольку выпускаются в небольших бухтах.
ПНД каналы и их характеристики
ГОСТ включает информацию о трубах тяжелого и легкого типа. Такое деление обусловлено разницей в степенях нагрузки на изделия. Легкая серия обычно прокладывается в целях защиты проводки либо компактной укладки проводов (кабелей) по стенам. Тяжелые гофрированные трубы отличаются дополнительной прочностью за счет толщины стенок.
Такие изделия можно монтировать в бетонной заливке или цементной стяжке, под землей, других местах, где от коммуникаций требуется выдерживание значительных нагрузок.
Трубы тяжелого типа чаще всего бывают двустенными, они применяются для устройства подземных сетей на большой глубине
Изделия отличаются широким диапазоном монтажных температур, который составляет -40 — +90 градусов. Эти же температуры относятся и к эксплуатационным требованиям. ПНД трубы различны по цветовому исполнению, они бывают черные, желтые, серые, белые, синие, оранжевые.
Значение диэлектрической прочности – не меньше 2 кВ или 50 Гц за 15 минут, сопротивления изоляции – не меньше 0,1 ГОм или 0,5 кВ за 1 минуту.
Особенности выбора гибких гофрированных труб
ГОСТ регламентирует основные размеры изделий. Выбор подходящего из них должен основываться на знании количества и диаметра проводов, которые планируется разместить.
Обратите внимание! Протяжка кабеля может быть затруднена или вовсе невозможна, если пустое пространство внутри трубы составляет менее половины ее внутреннего объема.
Трубы диаметром 1,6 см применяются для прокладки телефонной или сигнализационной сети, а также подводки к осветительным приборам, 2 см – к розеткам, выключателям. На основе гофрированных изделий в 2-2,5 см организовывается коаксиальная сеть. Каналы диаметром 2,5 см используются для соединения распределительных коробок и центрального распределительного щита. При этом рекомендуется проводить резервную магистраль.
Трубы в 3,2 см применяются для соединения элеткрощитов. В этом случае резервная магистраль также необходима. Изделия больших диаметров обычно встречаются при соединениях между этажами.

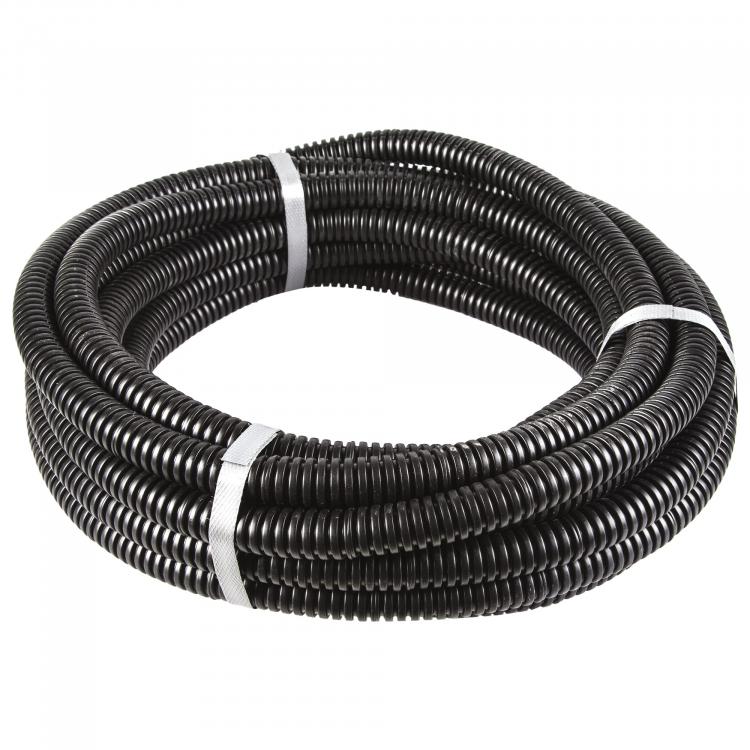

Трубы малого диаметра обладают высокой гибкостью, поэтому с их помощью можно монтировать электросеть любой разветвленности без затрат на поворотные фитинги

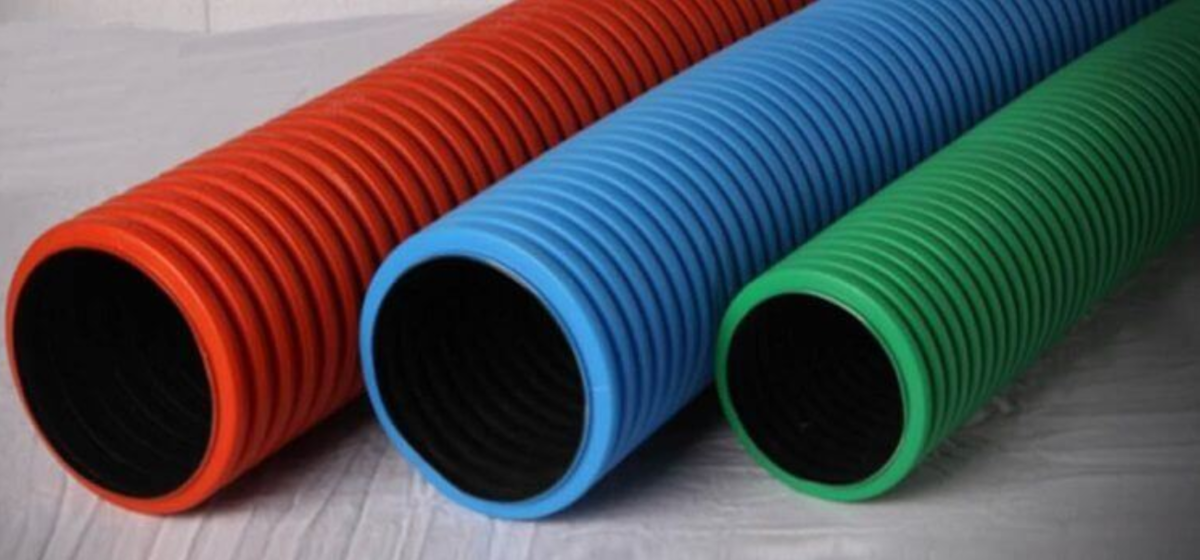

Двустенные гофрированные изделия
Особенностью двустенных труб является повышенная жесткость. Такие изделия используются для защиты проводок и кабельных линий, которые протянуты под землей. Благодаря гладкости внутреннего слоя обеспечивается минимальное трение, что важно не только для удобства монтажных работ, но и для долговечности применения.
Двухслойные, как и однослойные, трубы выпускаются с диаметрами 160, 63, 90, 50, 125, 200, 110 миллиметров и поставляются в бухтах по 100, 50 либо 40 метров. Гофрированные изделия снабжаются соединительными и крепежными аксессуарами, которые представлены скобами, тройниками, муфтами, отводами, клипсами, клеммами. Переходники представлены размерами 75-90, 90-110, 110-125, 125-140, 140-160 и 160-200 мм.

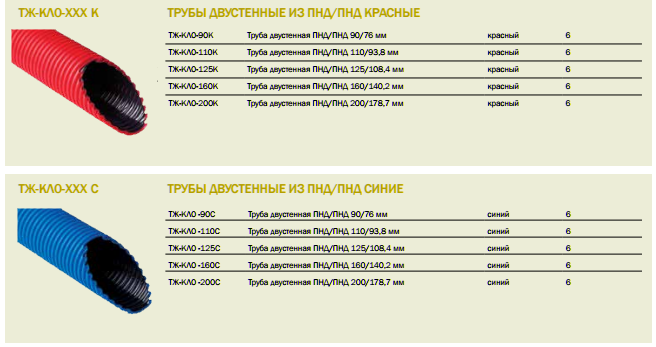

Параметры двустенных труб с протяжкой и без нее приведены в таблице.
Таблица 2
| Внутренний диаметр, * 10 мм | Внешний диаметр, *10 мм | Кольцевая жесткость, не менее, кПа |
| 4,15 | 5,0 | 13,3 |
| 5,15 | 6,3 | 13,5 |
| 6,25 | 7,5 | 10,5 |
| 7,7 | 9,0 | 6,2 |
| 9,4 | 11,0 | 8,0 |
| 10,7 | 12,0 | 5,4 |
| 12,0 | 14,0 | 5,0 |
| 13,7 | 16,0 | 6,6 |
| 17,2 | 20,0 | 6,5 |
Гибкие двустенные изделия могут использоваться в качестве кабельного канала до 0,01 МВ в грунте, а также при монтаже безнапорной ливневой канализации.

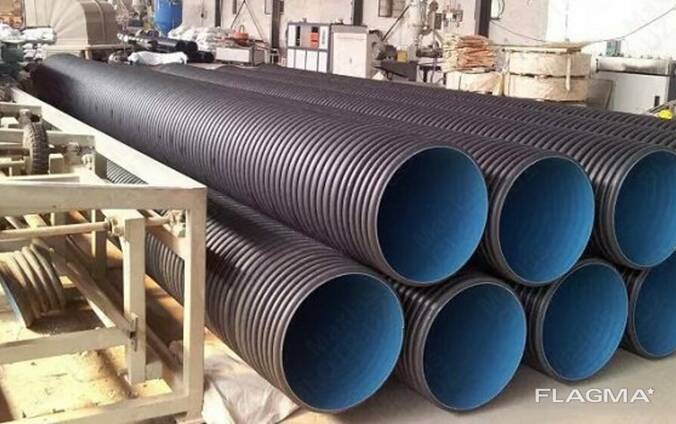

Кроме электросетей, тяжелые трубы успешно применяются в ливневых, дренажных и канализационных системах
Особенности монтажа
В местах стыковки прямых участков гофрированных труб применяются специальные муфты. Крепление к поверхностям осуществляется при помощи скоб или клипс, которые рассчитаны на различный диаметр изделий. Для каналов с размером 1,6 см крепеж размещается примерно через каждые 35-40 сантиметров, с размером более 3,2 – минимум через каждые 25 см. Разветвление магистрали проводится в монтажных коробках.
Перед началом монтажных работ намечается маршрут проводки, точки крепления и расположения распределительных коробок. Электротехническую трубу необходимо продуть сжатым воздухом. Далее отрезается точно отмерянная длина.
Обратите внимание! Если есть протяжка, то при перекусывании она должна быть зафиксирована с целью предотвращения ухода в полость трубы.
Кабель крепится к выступающему окончанию металлического зонда и вытягивается с противоположной стороны гофры.
При наличии нескольких проводов, они предварительно фиксируются вместе, а затем протягиваются. Трубу лучше укладывать с небольшим уклоном, что предотвратит скопление конденсата. Также не рекомендуется помещать сети различного назначения в один канал.
Степень защиты гофрированных электротехнических труб
ГОСТом 14254 устанавливаются степени защиты, которые должны обеспечивать оболочки. В документе представлена их классификация, обозначение, требования, а также режимы и методы испытаний и контроля для проведения проверок оболочек электрооборудования.
Степенью защиты по документу 14254 называется ограничение доступа к опасным элементам и частям, попадания воды и (или) твердых предметов снаружи, которое обеспечивает оболочка.
Производство гофрированных труб строго регламентируется ГОСТом, каждый тип такой трубы имеет степень защиты IP
Для обозначения степени защиты используется код IP, состоящий из I и II характеристической цифры, дополнительной и вспомогательной буквы.
Таблица 3
| Элемент кода | Значение | Описание для | |
| Защиты людей | Защиты оборудования | ||
| От доступа к опасным элементам: | От попадания твердых предметов снаружи: | ||
| I характеристическая цифра | 0 | Без защиты | Без защиты |
| 1 | Тыльной стороной руки | Диаметром более 50 мм | |
| 2 | Пальцем | Диаметром больше 12,5 мм | |
| 3 | Инструментом | Диаметром больше 2,5 мм | |
| 4 | Проволокой | Диаметром больше 1,0 мм | |
| 5 | Проволокой | Пылезащищенное | |
| 6 | Проволокой | Пыленепроницаемое | |
| II характеристическая цифра | — | От воздействия от попадания воды: | |
| 0 | Нет защиты | ||
| 1 | Вертикальное каплепадение | ||
| 2 | Каплепадение (при номинальном угле 15 градусов) | ||
| 3 | Дождевание | ||
| 4 | Сплошное обрызгивание | ||
| 5 | Действие струи | ||
| 6 | Действие струи (сильное) | ||
| 7 | Временное погружение (непродолжительное) | ||
| 8 | Длительное погружение | ||
| Дополнительная буква | От доступа к опасным элементам: | — | |
| A | Тыльной стороной руки | ||
| B | Пальцем | ||
| C | инструментом | ||
| D | Проволокой | ||
| Вспомогательная буква | — | Вспомогательная информация, которая относится к: | |
| Н | Высоковольтным аппаратам | ||
| М | Состоянию движения при испытаниях защиты от воды | ||
| S | Состоянию неподвижности при испытаниях защиты от воды | ||
| W | Требованиям стойкости к механическим, климатическим воздействиям и специальным средам | ||
