Трубоукладчик четра: Трубоукладчик ЧЕТРА ТГ511 — Чебоксарский агрегатный завод

Трубоукладчики — Чебоксарский агрегатный завод

1. Главная
2. Продукция
3. Трубоукладчики

	Наименование	Двигатель	Мощность, кВт (л.с.)	Грузоподъемность, т	Масса, кг
	Трубоукладчик ЧЕТРА ТГ121	ЯМЗ-236ДК-7 Cummins QSB6.7-C165	126 (171) 110 (150)	12 (на плече 2,5 м) 26,5 (на плече 1,22 м)	22700
	Трубоукладчик ЧЕТРА ТГ122	ЯМЗ-236НБ Cummins QSB6.7-C165 Sisu 66	121 (165) 110 (150) 151 (205)	12 (на плече 2,5 м) 26,5 (на плече 1,22 м)	24500
	Трубоукладчик ЧЕТРА ТГ221	ЯМЗ-238НД7-1 Cummins М11-С260	184 (250) 180 (245)	21 (на плече 2,5 м) 44,2 (на плече 1,22 м)	32750
	Трубоукладчик ЧЕТРА ТГ222	ЯМЗ-238НД7-1 Cummins QSC8. 3-C2456 Sisu 84	184 (250) 188 (255) 188 (255)	21 (на плече 2,5 м) 44,2 (на плече 1,22 м)	32750
	Трубоукладчик ЧЕТРА ТГ301	ЯМЗ-238Д-18 Cummins M11-C330	228 (310) 220 (300)	31 (на плече 2,5 м) 65,7 (на плече 1,22 м)	44200
	Трубоукладчик ЧЕТРА ТГ302	ЯМЗ-238ДЕ2-28	228 (310)	31 (на плече 2,5 м) 65,7 (на плече 1,22 м)	44200
	Трубоукладчик ЧЕТРА ТГ503	ЯМЗ-850.10 Cummins КТТА19-С520	382 (520) 353 (480)	50 (на плече 2,5 м) 104,5 (на плече 1,22 м)	69000
	Трубоукладчик ЧЕТРА ТГ511	Cummins QSX15-С500	350 (476)	51 (на плече 2,5 м) 104,5 (на плече 1,22 м)	64000

Трубоукладчики ЧЕТРА представлены широким модельным рядом машин с различной грузоподъемностью. Грузоподъемность трубоукладчиков различных моделей колеблется от 26,6 до 107 тонн, мощность двигателя машин от 110 до 353 кВт.

Модельный ряд техники характеризуется повышенной устойчивостью, которая обеспечивается увеличенной шириной колеи и большой длиной опорной поверхности гусеницы, которая сочетается с легко регулируемыми противовесами.

Трубоукладчики имеют малое число органов управления, которые расположены в зоне комфортности. Входят в органы управления гидропривод, ограничитель подъема стрелы для автоматического включения лебедки, а также постоянно замкнутые дисковые тормоза, которые предназначены для предупреждения падения груза.

← Бульдозеры

Экскаваторы →

• Запчасти
  • Запчасти ДТ-75
  • Запчасти Т-130
  • Запчасти Т-170
  • Запчасти ДЭТ-250
  • Запчасти Т-11.01
  • Запчасти Т-15.01
  • Запчасти Т-20.01
  • Запчасти Т-25.01
  • Запчасти Т-35.01
  • Запчасти Т-4А
  • Запчасти Т-402
  • Запчасти ТТ-4
  • Запчасти ТТ-4М
  • Запчасти Komatsu D65
  • Запчасти Komatsu D155
  • Запчасти Komatsu D355A
  • Запчасти Komatsu D355C
  • Запчасти Komatsu D375A-2
  • Запчасти Komatsu D375A-3
  • Запчасти Caterpillar D6D
  • Запчасти Caterpillar D9N
  • Запчасти Caterpillar D9R
  • Запчасти Hitachi EX-400
• Гусеницы
  • Гусеницы ДТ-75
  • Гусеницы Т-70
  • Гусеницы Т-130
  • Гусеницы Т-140
  • Гусеницы Т-170
  • Гусеницы Т-330
  • Гусеницы Т-500
  • Гусеницы ТГ-321
  • Гусеницы ТГ-502
  • Гусеницы ТГ-503
  • Гусеницы ДЭТ-250
  • Гусеницы ВТ-100
  • Гусеницы ВТ-150
  • Гусеницы Т-9. 01
  • Гусеницы Т-11.01
  • Гусеницы Т-15.01
  • Гусеницы Т-20.01
  • Гусеницы Т-25.01
  • Гусеницы Т-35.01
  • Гусеницы Т-4
  • Гусеницы ТТ-4
  • Гусеницы ТДТ-55
  • Гусеницы Komatsu D65
  • Гусеницы Komatsu D85
  • Гусеницы Komatsu D155
  • Гусеницы Komatsu D355A
  • Гусеницы Komatsu D355C
  • Гусеницы Komatsu D375A-2
  • Гусеницы Komatsu D375A-3
  • Гусеницы Komatsu D375A-5
  • Гусеницы Caterpillar D6D
  • Гусеницы Caterpillar D9N
  • Гусеницы Caterpillar D9R
  • Гусеницы Hitachi EX-400
  • Гусеницы Liebherr 9411
  • Гусеницы Kato HD1500
  • Гусеницы на тракторы Республики Польша
• Радиаторы
  • ЧМ2-100-300-1,2-7
  • ЧМ2-100-300-1,2-9
  • ЧМ2-100-500-1,2-5
  • ЧМ2-100-500-1,2-7
  • ЧМ3-120-300-1,2-7
  • ЧМ3-120-300-1,2-9
  • ЧМ3-120-500-1,2-5
  • ЧМ3-120-500-1,2-7
  • МС-140
  • МС-140М-300
  • МС-140М-500
  • 2КП100-90×500
• Замки
  • ВС2А
  • ВС2М1
  • ВС2М1-01
  • ВС2М1-02
  • ВС2-3А
  • ВС2-4А
  • ВС2-4А-01
  • ВС2-6А
  • ВС2-6А-01
  • ВС2-6А-02
  • ВС2-7
  • ВС2-8
  • ВС2-9
  • ВС2-10
  • ВС2-12
  • ВС2-14А
  • ВС2-15А
  • ВС2-21
  • ВС2-23
  • ВС2-26
  • ВС2-49
  • ВС2-49-01
  • ЗВ1-2
  • ЗВ1-4
  • ЗВ1-21
  • ЗВ1-41
  • ЗГД-02
  • ЗН1-2
  • ЗНД1А
  • ЗМ1
  • ЗМ1-01
  • ЗМ1-03
  • ЗП1
  • ЗП1-01
  • ЗП2
  • ЗТ1
  • ВС2-11 «Щит и меч»
  • ВС2-28 «Сердечко»
  • ВС2-34 «Домик»
  • ВС2-35 «Корзинка»
  • ВС2-36 «Крышка бензобака»
  • ВС2-37 «Грузовичок»
  • ВС2-38 «Крепость»
  • ВС2-39 «Автомобиль»
• Бульдозеры
  • ЧЕТРА Т6
  • ЧЕТРА Т9
  • ЧЕТРА Т11
  • ЧЕТРА Т15
  • ЧЕТРА Т20
  • ЧЕТРА Т25
  • ЧЕТРА Т35
  • ЧЕТРА Т40
• Трубоукладчики
  • ЧЕТРА ТГ121
  • ЧЕТРА ТГ122
  • ЧЕТРА ТГ221
  • ЧЕТРА ТГ222
  • ЧЕТРА ТГ301
  • ЧЕТРА ТГ302
  • ЧЕТРА ТГ503
  • ЧЕТРА ТГ511
• Экскаваторы
  • ЧЕТРА ЭГП-200
  • ЧЕТРА ЭГП-230
  • ЧЕТРА ЭГП-270
  • ЧЕТРА ЭГП-450
• Колесная техника
  • Погрузчик ЧЕТРА ПК40
  • Погрузчик ЧЕТРА ПК60
  • Погрузчик ЧЕТРА ПК120
  • Трактор ЧЕТРА ТК11
  • Трактор ЧЕТРА ТК25
  • Компактор ЧЕТРА КК11
  • Погрузчик ЧЕТРА ПТС-4012

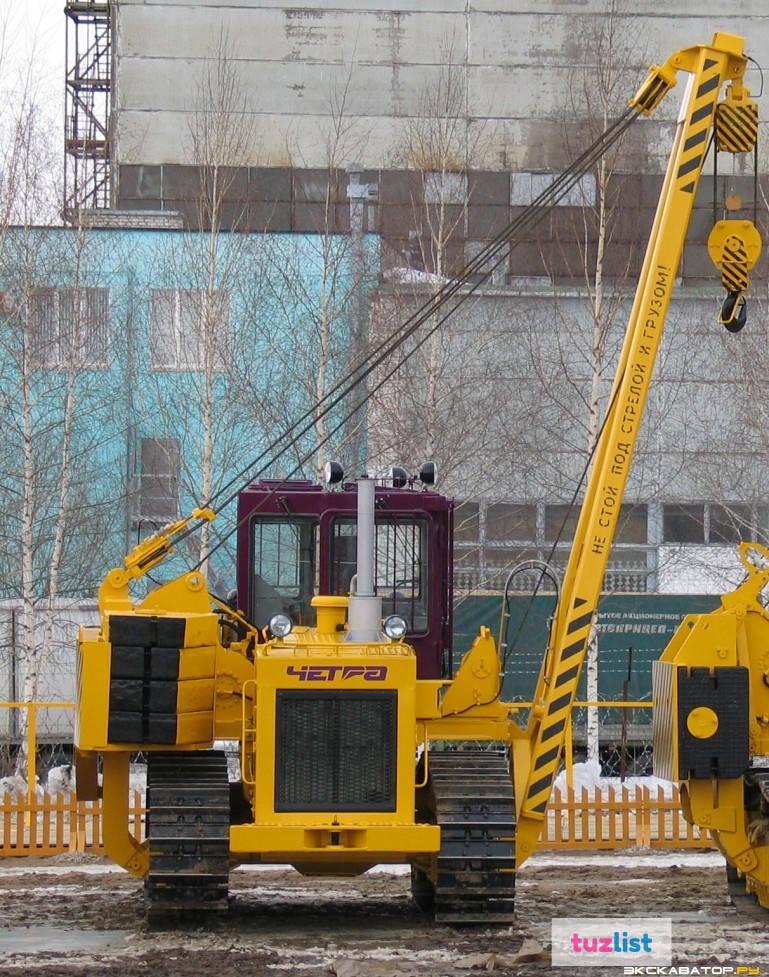

ТРУБОУКЛАДЧИК ЧЕТРА ТГ-122 – ООО “Авто Центр Самарагд”

ХАРАКТЕРИСТИКИ



ДВИГАТЕЛЬ

Модель двигателя	Мощность
ЯМЗ-238НБ-2	110 кВт (150 л. с.)
QSB 6,7-C165	110 кВт (150 л.с.)



ТРАНСМИССИЯ

Передача	Передний ход	Задний ход
1	3,7	4,9
2	6,7	8,8
3	10,7	13,5



Планетарная коробка передач, переключаемая под нагрузкой, с муфтами диаметра 345 мм, работающими в масле и обладающими высокой способностью передачи крутящего момента, обеспечивающая три передачи переднего и три передачи заднего хода. Конструктивно объединена с согласующим редуктором и главной передачей в единый силовой блок, устанавливаемый в корпус заднего моста. Трехэлементный, одноступенчатый гидротрансформатор с активным диаметром 390 мм, максимальным коэффициентом трансформации Ко=2,539 с редуктором привода насосов, соединяется с коробкой передач шлицевой муфтой, устанавливается на передней стенке заднего моста.

Гидротрансформатор соединен с двигателем через карданную передачу и упругую муфту, установленную на двигателе.



ХОДОВАЯ ЧАСТЬ

Подвеска: жёсткая с поперечной балкой. Опорные, поддерживающие катки и направляющие колёса с одноразовой смазкой на весь срок службы с самоподжимными уплотнениями типа «двойной конус».

• Число опорных катков с каждой стороны – 8
• Число поддерживающих катков с каждой стороны – 2

Гусеницы: сборные с одним грунтозацепом и уплотнением для удержания жидкой смазки в шарнире, что служит увелечению ресурса. Натяжение гусеницы легко регулируется шприцем с консистентной смазкой.

• Шаг звена – 203 мм
• Число башмаков с каждой стороны – 43
• Высота грунтозацепов – 65 мм
• Ширина башмака – 560 мм
• Площадь опорной поверхности – 3,385 м²
• Давление на грунт, не более – 0,66 кГ/см²



ТРУБОУКЛАДОЧНОЕ ОБОРУДОВАНИЕ

• Грузоподъёмность – 12,5 т (на плече 2,5 м), 26,5 т (на плече 1,22 м).
• Предназначен для укладки труб в траншею и других погрузочно – разгрузочных работ.
• Кратность полиспастов: грузового – 4, стрелового – 4.

Крюк: приводится в движение через полиспастную систему с помощью лебедки.

• Высота подъема крюка на вылете 1,5 м: 5,7 м или 7,7 м
• Скорость подъема и опускания крюка при частоте вращения коленчатого вала 2000 об/мин: 8-21 м/мин.

Стрела: длина стрел 7 и 9 м.

Лебёдка: двухбарабанная лебедка с гидравлическим приводом, управляется гидравлически. Постоянно замкнутые дисковые тормоза.

Габаритные размеры:

• размеры барабана (диаметр х ширина): 325 мм х 242 мм
• каната крюка – 16 мм х 56 м
• каната стрелы – 16 мм х 46 м

Противовесы: в виде набора из 4-х плит, массой 423 кг каждая, установлены на раме противовеса, управляемой гидравлически. Масса противовеса с рамой – 2500 кг.



ПРИВОД БАРАБАНОВ СТРЕЛЫ И КРЮКА И УПРАВЛЕНИЕ ИМИ

Привод лебёдкок стрелы и крюка осуществляется гидромоторами. Управление гидромоторами осуществляется распределителем, который позволяет приводить во вращение одновременно барабаны стрелы и крюка, с различной скоростью и в любом направлении. Гидросистема имеет систему очистки бумажными сменными фильтроэлементами. Приводы лебедок имеют встроенные в барабаны планетарные ряды с постояннозамкнутым тормозом и автологом для исключения растормаживания тормоза на подъеме. Смазка и охлаждение подшипников, шестерен и тормозов привода – автономная. Конструкция привода лебедок позволяет осуществлять замену любого модуля без демонтажа всего привода с трубоукладчика.



МАССА

Эксплуатационный вес – 22700 кг.
