Трубопроводная арматура ‒ это стальные или чугунные устройства, которые устанавливают при прокладке трубопроводов различного назначения. Установленные металлоизделия позволяют управлять потоками транспортируемых газов и жидкостей:

регулировать напор;
смешивать вещества;
останавливать потоки;
предохранять трубопроводы от избыточного давления;
соединять трубные участки;
распределять рабочие среды по фазам.

К трубопроводной арматуре относят краны шаровые, клапаны, задвижки, заглушки, переходники, соединительные элементы: отводы, переходы, тройники и прочие трубодетали.

Металлические устройства принято классифицировать по способу применения, присоединения, выполняемым функциям.

Виды трубопроводной арматуры по назначению

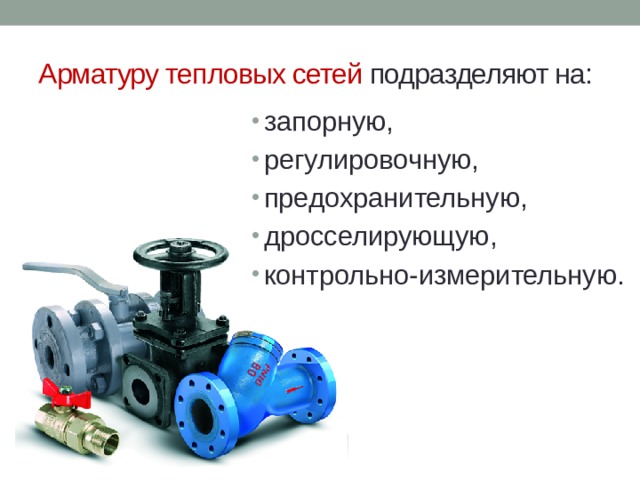

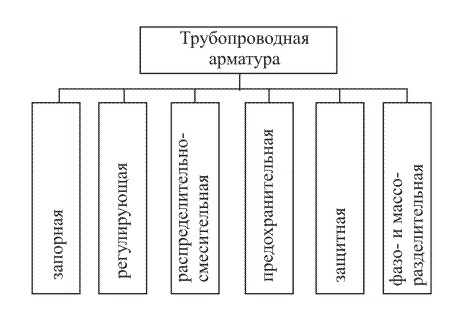

По функционалу изделия для трубопроводов делят на 7 типов.

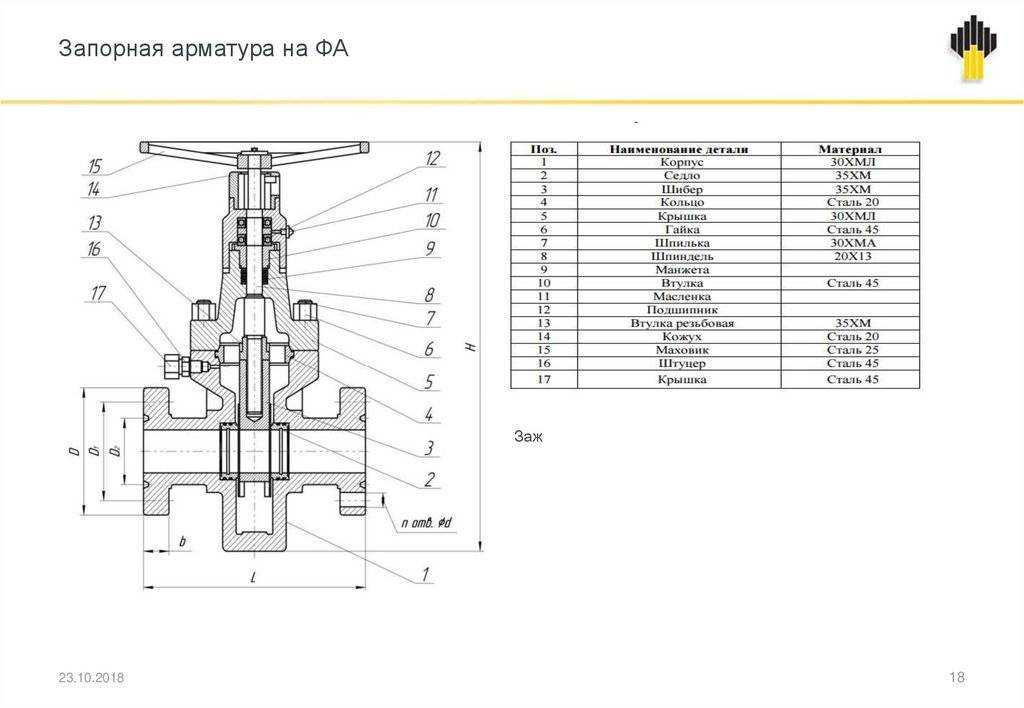

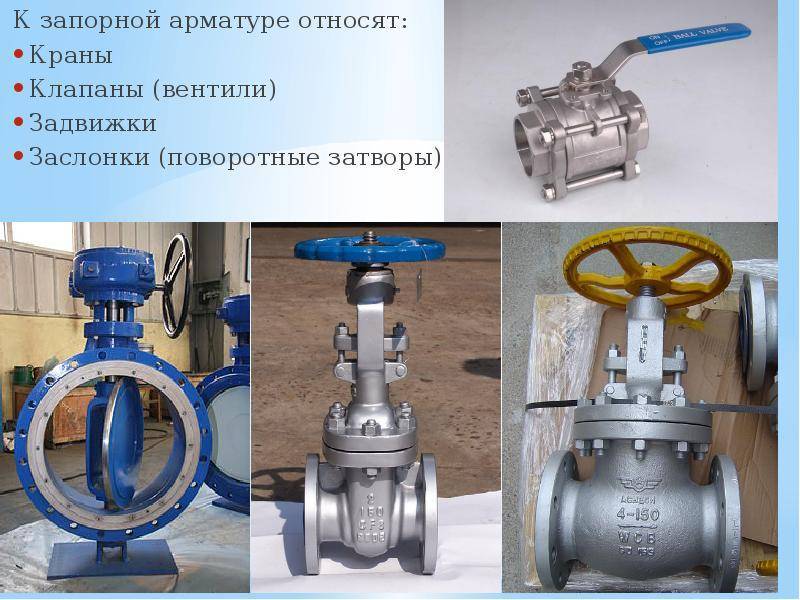

Запорная ‒ полностью перекрывает поток рабочей среды при необходимости замены или ремонта трубных участков. Это задвижки, краны, вентили, заслонки.
Регулирующая‒ регулирует напор транспортируемого продукта, позволяет контролировать расход потока, не останавливая его полностью. Это конденсатоотводчики, вентили, клапаны саморегулирующиеся.
Распределительная ‒ смешивает несколько потоков в один или наоборот разделяет струю на разнонаправленные потоки. Это краны-смесители.
Защитная (отсечная) ‒ защищает трубопроводную систему в случае аварий: производит полное отключение трубопровода или отдельного участка. Это отсечные и обратные клапаны, пневмозадвижки.

Предохранительная ‒ при достижении одного из параметров к критическому значению выполняет автоматическое открытие клапана и сброс вещества. Это мембранные предохранители, предохранительные клапаны.
Фазораспределительная ‒ делит продукты транспортировки на отдельные фазы, например, пар от воды или воздух от воды. Это конденсатоотводчики, воздухоотводчики, маслоотделители, вантузы.
Контрольная ‒ контролирует движение и уровень рабочих сред, находящихся в определенном агрегатном состоянии. Это датчики уровня, пробко-спускные краны.

Также выделяют запорно-регулирующие устройства, которые совмещают функции запорных и регулирующих приборов.

Трубопроводная арматура по способу применения

Метод использования металлоизделий подразумевает под собой способы монтажа, возможность эксплуатации в условиях агрессивных сред и применения на атомных электростанциях.

Фланцевая

Фланец представляет собой металлический диск с центральным отверстием для прохода транспортируемых веществ и сквозными отверстиями по краям для болтов / шпилек. Фланцевое соединение ‒ это стыковка двух дисков соответствующего исполнения, между которым установлена прокладка, обеспечивающая лучшее прилегание элементов, исключает протечки.

Фланцевую арматуру используют в трубопроводах с широким диапазоном температур и давления. Устанавливают как в горизонтальном, так и в вертикальном положениях. Её можно неоднократно монтировать и демонтировать, переставляя на другие участки. Для создания герметичного соединения при эксплуатации необходима периодическая подтяжка болтов.

Соединительная

Необходима для соединения труб одного или разных диаметров, подключения к основной ветке трубопровода нового ответвления, регулирования рабочего потока. К соединительной арматуре относят различные фитинги:

отводы ‒ стыкуют трубы одного сечения и меняют направление линии от 15 до 180 градусов;
тройники ‒ подключают новые трубные ветки под углом 90 градусов, бывают равнопроходными и переходными;
переходы ‒ соединяют трубы различных диаметров;
заглушки ‒ перекрывают неработающие ответвления, останавливают движение рабочих веществ;
муфты ‒ стыкуют два участка трубопровода, бывают резьбовыми, приварными, байонетными, гильзовыми.

Нержавеющая

Трубопроводную арматуру из нержавейки применяют при работе со средне- и высокоагрессивными средами. Нержавеющая сталь не вступает в химическую реакцию с транспортируемым продуктом, не меняет свою структуру, что увеличивает срок службы металлоизделия.

Также нержавеющие элементы используют в пищевой промышленности, фармакологии, где необходима сохранность чистоты состава перекачиваемой жидкости.

Арматура для атомных электрических станций

К устройствам, устанавливаемым на трубопроводах АЭС, предъявляют повышенные требования. Они должны быть:

герметичными в любом положении, исключать течь продуктов транспортировки опасной для окружающей среды;
устойчивыми к нагрузкам и вибрации;

ремонтопригодными прямо на трубопроводной линии, без разбора участка;
доступны для обслуживания.

Промышленную арматуру монтируют строго по инструкции:

рабочая среда должна двигаться по направлению, указанному на корпусе прибора стрелкой;
нагреваемые при эксплуатации элементы закрывают теплоизоляционным слоем.

Чтобы исключить аварийные случаи при работе парогенераторов на АЭС, используют предохранительные клапаны.

Соединение трубопровода с арматурой производят сваркой или при помощи фланцев.

Металлопластиковая

Трубы из металлопластика прокладывают внутри помещений. Они необходимы для возведения двух систем: водопроводной и отопления. Допускается подключать трубопроводную арматуру из латуни, металлопластика или другого металла, главное, чтобы диаметры элементов совпадали.

Детали металлопластиковых трубопроводов могут оснащаться резьбой снаружи и/или внутри. Помимо резьбового соединения, используют прессовое. Трубодетали выдерживают температуру теплоносителя до +95 ℃, давление до 160 кгс/см².

Полипропиленовая и полиэтиленовая

Пластиковая арматура предназначена исключительно для пластмассовых трубопроводных систем. Она полностью повторяет конструкцию и функционал аналогов из металла. Может содержать металлические элементы.

Полиэтиленовые фитинги чаще всего соединяют пайкой. Реже ‒ фланцевым или компрессионным методом. Допускается использовать для пластиковых трубопроводов латунные краны, заглушки с резьбой. Трубодетали представлены в двух цветах: сером и белом.

Материал трубопроводной арматуры

Выбор материала зависит от сферы применения, параметров транспортируемых продуктов, температуры наружной среды.

Промышленную трубопроводную арматуру производят из различных марок стали и чугуна.

Первый материал обладает повышенной прочностью, устойчивостью к высоким температурам, нагрузкам, морозостойкостью, жаропрочностью ‒ в зависимости от сплава перечень характеристик будет меняться.

Второй ‒ является более хрупким и тяжелом, но более дешевым. Чугун можно использовать только для работы с неагрессивными или слабоагрессивными веществами.

В качестве деталей для канализационных и отопительных систем применяют сталь, латунь, бронзу, никель, алюминий, металлопластик, пластик.

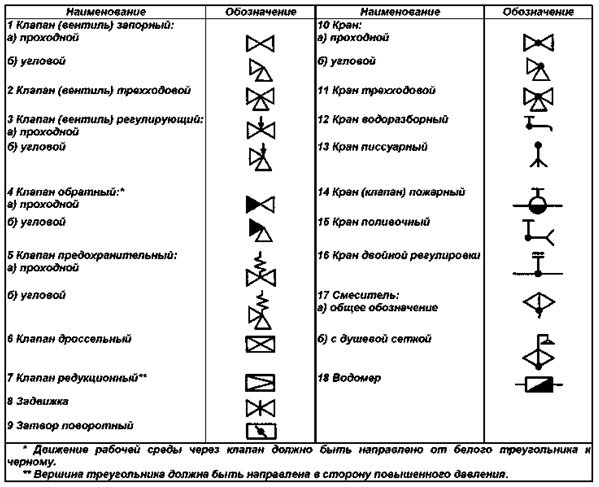

Маркировка

В России принято маркировать арматуру пятью элементами:

Тип арматуры (кран, клапан, затвор, задвижка).
Материал корпуса (сталь, латунь, бронза, алюминий и пр.).
Привод ‒ механический, пневматический, электрический и др.).
Номер модели по каталогу ЦКБА.
Материал уплотнительной поверхности (латунь, фторопласт, нержавейка, эбонит и пр.).

Трубопроводная арматура: виды, назначение и классификация

Рынок металлопроката стал особо популярен за счет производства промышленной арматуры, которая применяется при построении трубопровода. Трубопровод – специальное сооружение, которое служит для переноса веществ в различном агрегатном состоянии (жидком, твердом и газообразном) под воздействием разницы давления в поперечных сечениях трубы. Он представляет собой сложную конструкцию из труб, контрольно-измерительных приборов, автоматики, опорных конструкций, изоляционных материалов и трубопроводной арматуры, которая является его основной частью.

Трубопроводная арматура – специальный механизм трубопровода, который позволяет управлять потоками веществ за счет изменения площади поперечного сечения.

Виды трубопроводной арматуры

Всего выделяют 7 видов таких изделий по назначению: запорная, регулирующая, предохранительная, защитная, фазоразделительная, смесительно-распределительная, контрольная.

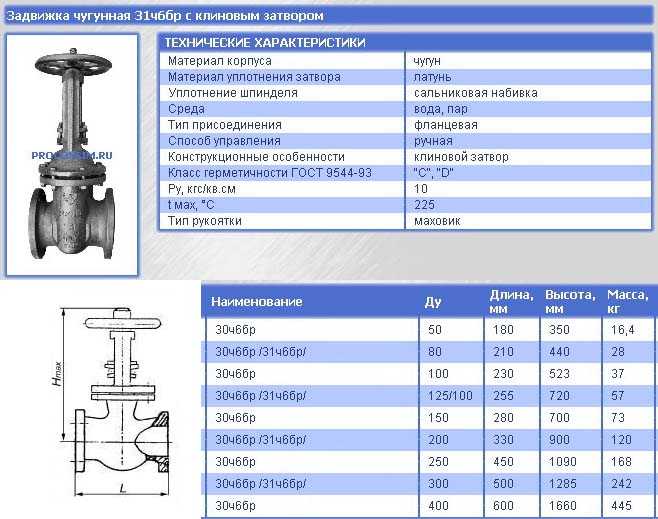

Запорная – представлена задвижками, кранами, заслонками и вентилями. Обеспечивает полное прекращение движения рабочей жидкости в трубах для ее спуска в среду, либо для поступления в контрольные и измерительные приборы.
Регулирующая – представлена вентилями, саморегулирующимися клапанами, конденсатоотводчиками и специальными приборами, которые регулируют необходимый уровень потока. Обеспечивает возможность изменения температуры, напора, давления и расхода вещества в определенном агрегатном состоянии.
Предохранительная – представлена предохранительными и перепускными клапанами, а также мембранным предохранителем. При повышении давления в сосуде выше нормы обеспечивает автоматическое открытие клапана и сброс лишнего вещества.

Защитная – представлена отсечными и обратными клапанами, либо пневмозадвижками. Обеспечивает автоматическое аварийное отключение отдельного участка или всего трубопровода при критическом изменении показателей рабочего материала.
Фазоразделительная – представлена маслоотделителями, вантузами и конденсатоотводчиками. Служит для автоматического разделения фаз рабочего вещества, которое находится в разных агрегатных состояниях и их удаления.
Смесительно-распределительная – представлена в виде специальных кранов-смесителей, которые распределяют потоки, и клапанов. Обеспечивает смешивание различных потоков рабочего вещества в один, либо разделяет один поток на несколько потоков, идущих в разных направлениях.
Контрольная – представлена пробко-спускными кранами, датчиками уровня. Служит для определения движения и уровня рабочего материала, который находится в определенном агрегатном состоянии.

Классификация трубопроводной арматуры

Классификация таких специальных сооружений связана с их функциональным предназначением.

По методу уплотнения или герметизации арматура бывает мембранная, где герметиком является мембрана, сильфонная ( герметиком является металлическая оболочка из нержавеющей стали), шланговая ( герметиком является шланг), сальниковая ( герметиком является сальниковый уплотнитель).
Управление такой конструкцией бывает нескольких видов : дистанционное, при котором управление происходит благодаря устройствам автоматического срабатывания) и ручное или с помощью электрического, пневматического, гидравлического или электромагнитного привода.

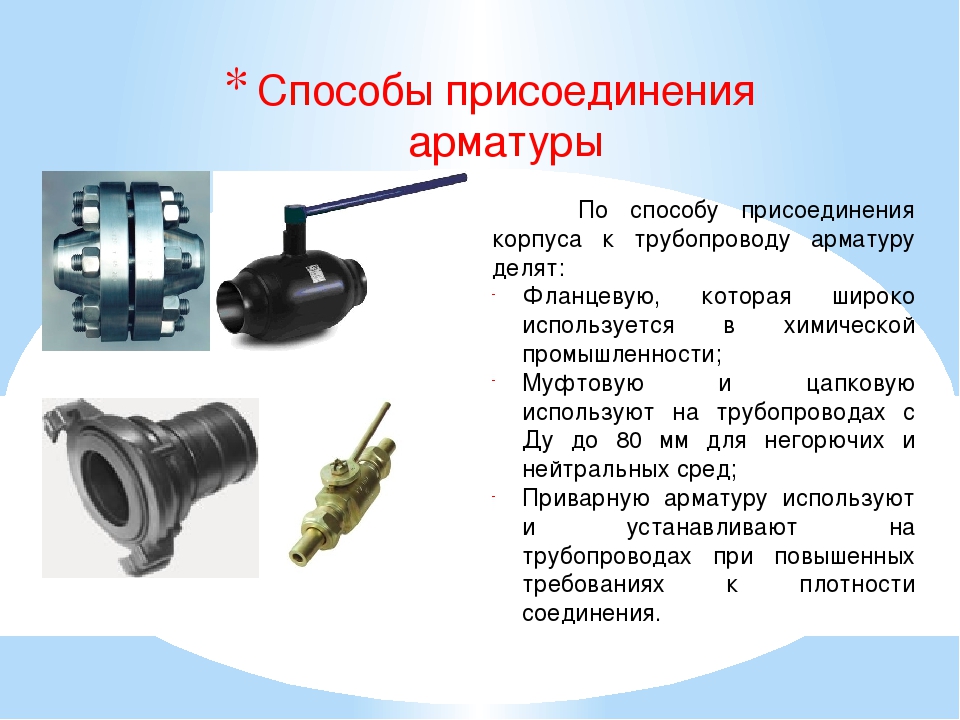

Присоединение армированной конструкции к трубопроводу происходит благодаря таким деталям, как муфта, фланец, штуцер и патрубок с буртиком. Отсюда и происходят названия соединений :муфтовый, фланцевый, цапковый и штуцерный. А также используют сварку для соединения армированной конструкции и трубы.
Не каждый вид изделия способен выдерживать давление в 200 МПа и температуру в 800 градусов. Поэтому все виды основной части трубопровода деляться на оборудование, которое способно сохранять вакуум, выдерживать абсолютное давление (до 0,2 МПа), низкое (до 1,5 МПа), среднее ( до 15 МПа), высокое (до 90 МПа), и сверхвысокое давление ( свыше 90 МПа).
По температурный параметра выделяют жаропрочное оборудование, температура которого составляет более 700 градусов, криогенную ( ниже 160 градусов), арматуру низких (от -10 до -50 градусов), средних ( от -50 до 300 градусов) и высоких ( от 300 до 700 градусов) температур.

По области применения различают армированные сооружения: промышленного всеобщего (хозяйство) и специального назначения (для повышенного давления, высоких и низких температур, токсических сред), специализированные (под заказ), судовые ( при постройке различных морских суден) и сантехнические (различные бытовые приборы).

Виды и классификация трубопроводной арматуры тесно связаны между собой, так как выполняют функции связанные с эффективной и безопасной работой трубопровода.

Типы трубопроводной арматуры

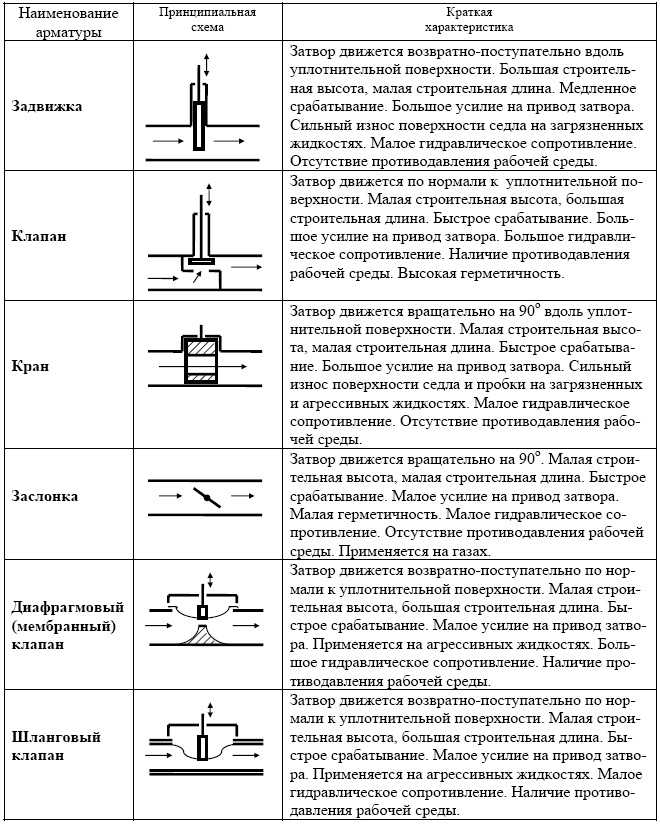

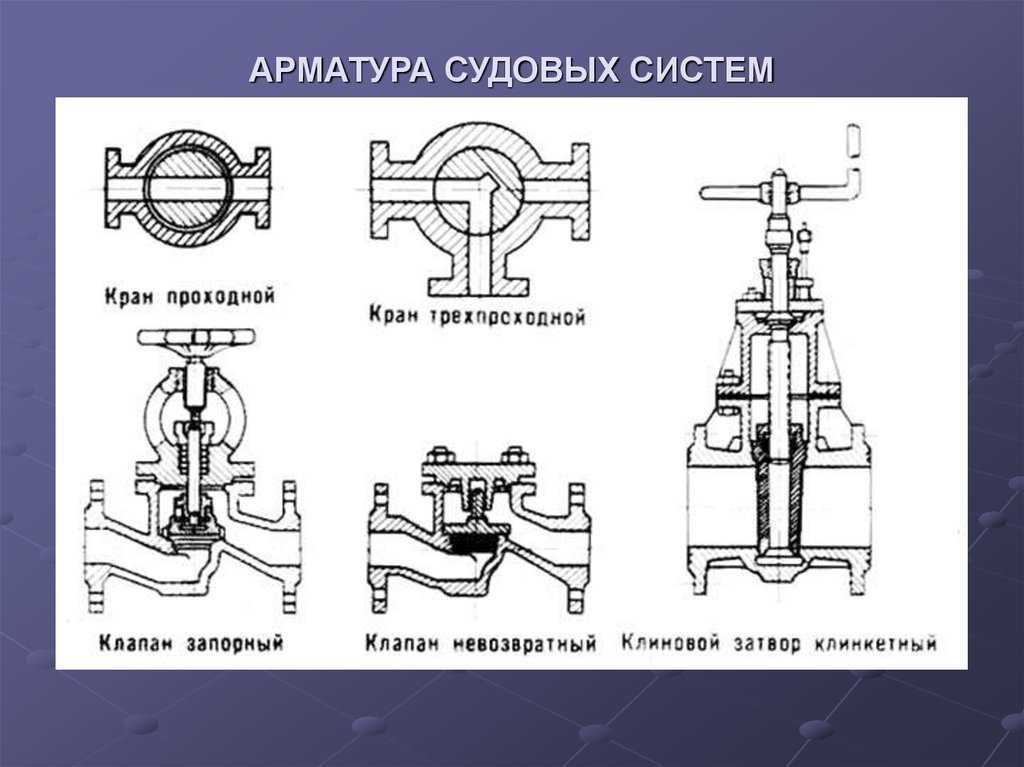

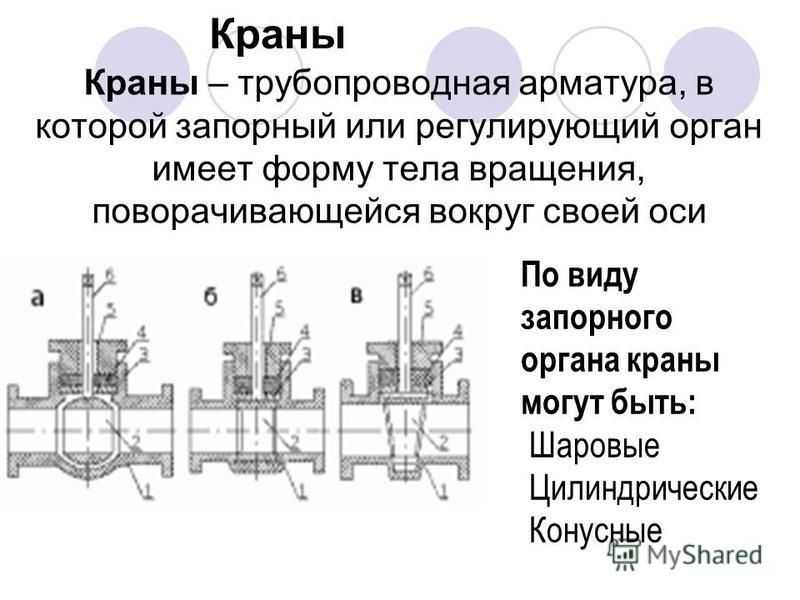

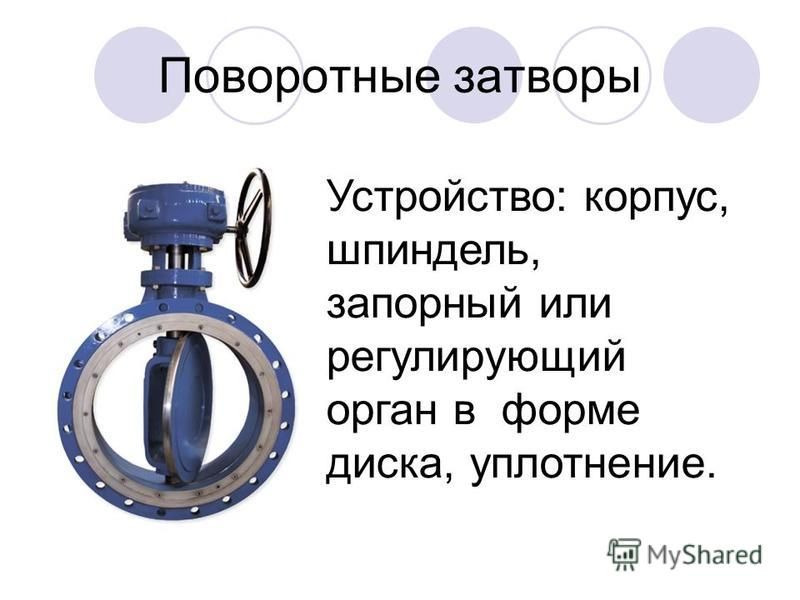

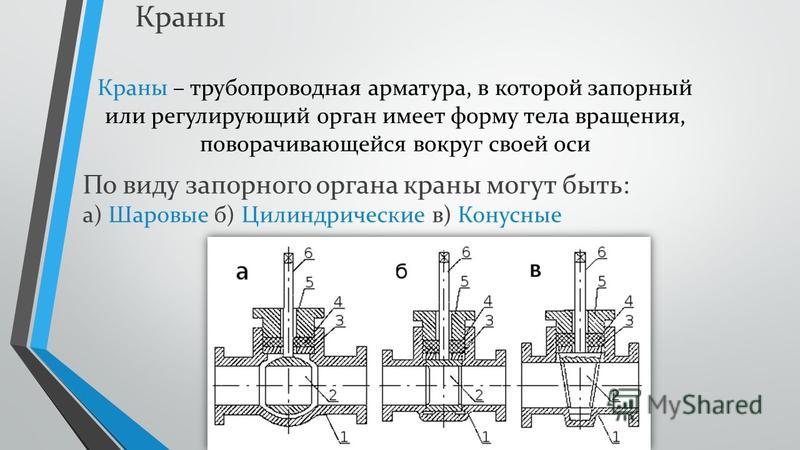

Всего различают 4 типа оборудования: клапан, дисковый затвор, кран, задвижка. Клапан представляет собой специальное сооружение, в котором регулятор движется параллельно потоку вещества, которое находится в трубе.

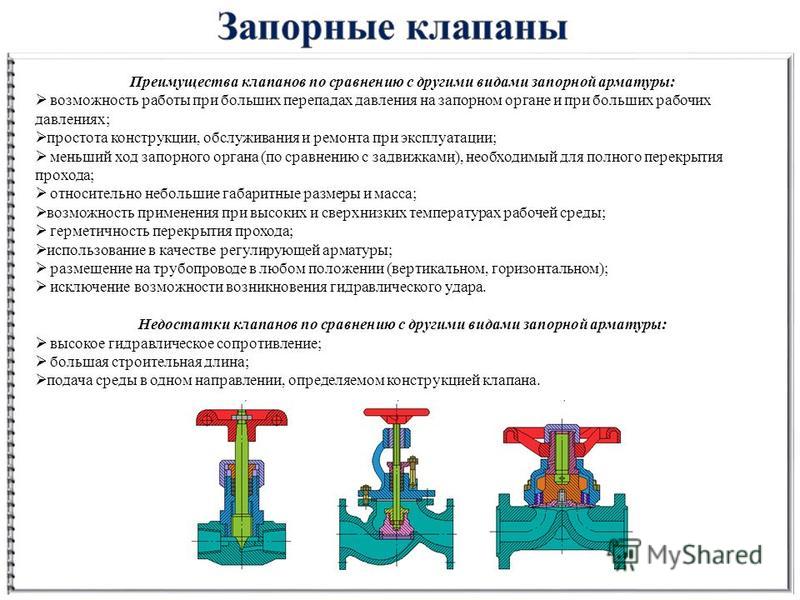

Различают таральчатые, игольчатые, односедельные и двухседельные клапаны. При таком типе армированной конструкции, как задвижка, регулятор движется под углом 90 градусов к потоку рабочего материала. Регулятор в кране вращается вокруг себя и не связан с руслом вещества. Различают шаровые, конусные и дисковые краны. Если регулятор имеет дисковидную форму, вращается вокруг себя и располагается перпендикулярно к потоку рабочего вещества, то такой тип трубопроводной арматуры называется дисковым затвором.

В заключении отметим, что помощь в создании данного материала про трубопроводную арматуру нам оказали сотрудники профильной компании Атис Сталь, поставляющей данную категорию продукции на российский рынок.

Материал для изготовления оборудования

Выбор материала для изготовления такого оборудования зависит в первую очередь от среды эксплуатации и функциональных возможностях. Например, керамика и стекло имеют высокую устойчивость к агрессивным средам и используются в химической промышленности. Для отопительных систем используют стальную арматуру (низкоуглеродистую или легированную), так как она является жаропрочной. Также для изготовления используют чугун, титан, алюминий, латунь, никель, бронза и неметаллические материалы (винипласт, полиэтилен, капролактам, графит и другие).

В заключении про работу с температурой. Тут специалисты отмечают, что для безопасной работы с объектами, подверженными воздействию температурных режимов будет не лишним купить датчик температуры. Такой инструмент используется для оперативного контроля температуры в помещениях, жидкостях и твердых объектах. Прибор, по словам специалиста, преобразует показатели с объекта в сигнал, который преобразуется в информацию и отображается на дисплее.

Заметили ошибку? Выделите ее и нажмите Ctrl+Enter

Твитнуть

Общие сведения о фитингах для труб. Типы фитингов для труб, материалы и области применения

Фитинги для труб — это компоненты, используемые для соединения секций труб вместе с другими продуктами для контроля жидкости, такими как клапаны и насосы, для создания трубопроводов. Общее значение термина «фитинги» связано с теми, которые используются для металлических и пластиковых труб, по которым проходят жидкости. Существуют также другие формы фитингов для труб, которые можно использовать для соединения труб с поручнями и другими архитектурными элементами, где не требуется герметичное соединение. Фитинги для труб могут быть сварными или резьбовыми, механически соединенными или химически склеенными, чтобы назвать наиболее распространенные механизмы, в зависимости от материала трубы.

Типы фитингов для труб: Ассортимент фитингов для труб, включая тройники и заглушки.

Изображение предоставлено Cegli/Shutterstock. com. Поэтому термин «фитинги для труб» иногда будет упоминаться в контексте труб, а также труб. Хотя по форме они похожи на трубные фитинги, фитинги редко соединяются такими методами, как пайка. Некоторые методы перекрывают друг друга, например, использование компрессионных фитингов, но там, где они являются обычным явлением для соединения труб или трубопроводов, их использование в соединениях труб встречается реже. Достаточно сказать, что, несмотря на общие различия, общее использование терминов может отличаться от поставщика к поставщику, хотя они представляют одни и те же товары.

В этой статье основное внимание будет уделено обсуждению типичных фитингов и методов соединения, связанных с жесткими трубами и трубопроводами, с ограниченным описанием фитингов, связанных с гибкими трубками, трубками или шлангами.

Чтобы узнать больше о разновидностях труб, обратитесь к нашему соответствующему руководству по трубам и трубопроводам.

Объяснение трубных фитингов: материалы для фитингов и производственные процессы

Литой и ковкий чугун

Фитинги для чугунных труб относятся к бесступичным и раструбным типам. Бесступичные конструкции основаны на эластомерных муфтах, которые крепятся к внешнему диаметру трубы или фитинга с помощью хомутов, обычно ленточных хомутов из нержавеющей стали, которые сжимают эластомерный материал и образуют уплотнение. Эти конструкции без втулки или без втулки иногда называют резиновыми трубными муфтами или резиновыми сантехническими муфтами, и они особенно популярны для перехода от одного материала к другому — например, от меди к чугуну. Фитинги с раструбом и втулкой, а иногда и со ступицей и втулкой, сегодня соединяются в основном с помощью эластомерных прокладок, которые устанавливаются внутри раструба и позволяют вставлять гладкий конец трубы или фитинг. Старые системы до 1950-е были зачеканены с использованием комбинации расплавленного свинца и волокнистого материала, такого как пакля. Чугунные трубы иногда соединяют болтовыми фланцами или, в некоторых случаях, механическими компрессионными соединениями. Фланцевые соединения, используемые в подземных установках, могут подвергать трубу осадочным напряжениям, если труба не имеет надлежащей опоры.

Механические компрессионные фланцевые фитинги для железных труб
часто используются там, где труба проходит над землей.
Изображение предоставлено Promus/Shutterstock.com
Несмотря на то, что доступны как фитинги для труб из ковкого чугуна, так и фитинги для труб из ковкого чугуна, улучшенные механические свойства и более низкая стоимость ковкого чугуна вызывают сдвиг в сторону более широкого использования этого материала.
Фитинги для стальных (также известных как «черная труба») и оцинкованных труб, используемых в бытовых и коммерческих сантехнических работах, обычно отливаются и называются «фитингами из ковкого чугуна». Они могут быть оцинкованы. диаметра, в настоящее время они обычно не используются, так как нарезание резьбы на трубах большого диаметра считается излишне сложным.0003
Сталь и стальные сплавы
Фитинги для стальных труб часто выдавливают или натягивают на оправку из сварных или бесшовных труб. В меньших размерах они часто имеют резьбу, соответствующую резьбе на концах трубы. По мере увеличения размеров и давления их часто приваривают по месту либо встык, либо враструб. Фитинги для сварки враструб, обычно кованые, предназначены для труб меньшего диаметра (до NPS 4, но обычно NPS 2 или меньше) и доступны в классах давления 3000, 6000 и 9000, соответствующих Графику 40, 80 и 160. трубка. Муфтовые фитинги привариваются с помощью угловых сварных швов, что делает их менее прочными, чем фитинги, свариваемые встык, но все же предпочтительнее резьбовых фитингов для высокотехнологичных работ. Необходимость компенсационного зазора в фитинге исключает их использование в пищевой промышленности под высоким давлением.
Фитинги и отрезки труб, соединенные стыковыми сварными швами
, требуют подготовки концов для обеспечения целостности окончательных сварных соединений.
Изображение предоставлено: mady70/Shutterstock.com
Также используются фланцы
, в результате чего фланцевые участки трубы соединяются болтами. Использование фланцев делает возможным разрыв трубопровода для замены клапанов и т. д. Большинство трубопроводного оборудования, такого как насосы и компрессоры, также подключаются через фланцы по той же причине.
Фланцевые фитинги
доступны в нескольких стилях, рассчитанных на давление и температуру. Эти стили включают внахлестку, сварку в горловину, сварку внахлест, кольцевое соединение, резьбовое соединение и надевание. Резьбовой фланец подходит только для приложений с низким и средним давлением. Другие различные приварные фланцы позволяют использовать более высокие давления. Фланцы внахлестку часто используются там, где часто происходят разъединения, поскольку фланец может свободно вращаться, что упрощает выравнивание отверстий под болты. Особым случаем является так называемый глухой фланец, который используется для герметизации конца трубопровода, но позволяет позже подключиться к другой трубе или оборудованию.
Фланцы могут включать несколько различных методов уплотнения прилегающих поверхностей, включая уплотнительные кольца, уплотнительные кольца и прокладки. Уплотнительные кольца обеспечивают особо плотное соединение и при той же нагрузке на болт, что и плоская прокладка, могут противостоять более высокому давлению.
Прежде всего, три стандарта регулируют фланцы труб. ASME 16.5 определяет фланец ANSI, наиболее часто используемый фланец. ASME B16.47 охватывает две серии, A и B, которые представляют собой изделия большого диаметра. Фланцы серии A тяжелее и толще, чем серии B, для того же давления и размера. Фланцы серии B обычно выбирают для ремонтных работ. ASME B16.1 определяет фланец AWWS, но он предназначен только для фланцев, используемых в системах с питьевой водой при атмосферных температурах. Кроме того, существует так называемый фланец промышленного стандарта, который не определяется руководящим органом, а вместо этого отражает историческую практику. Размеры этих фланцев соответствуют ASME B16.1, стандарту для фланцев и фланцевых фитингов из чугунных труб классов 25, 125 и 250.
Фланцы с приварной шейкой привариваются встык к аналогично подготовленным концам труб
для получения фланцевых концов с эквивалентной целостностью сварной трубы.
Изображение предоставлено: Golf_chalermchai/Shutterstock.com
Трубные фитинги из нержавеющей стали
могут использоваться в санитарных целях, таких как пищевая и молочная промышленность, и обычно оснащены быстроразъемными зажимами, позволяющими демонтировать линию для внутренней очистки. Фланцы для этих зажимных систем доступны в виде привариваемых элементов или, во многих случаях, в виде тройников, тройников и т. д. с фланцем, встроенным в фитинг.
Секции металлических труб также могут быть соединены и собраны как трубопроводы с использованием трубных муфт и других стандартных трубных фитингов с резьбой, таких как металлические торцевые заглушки для труб или 180-градусные колена.
Цветные металлы
Алюминиевые фитинги
обычно отливают. Они доступны во всех тех же формах или формах, что и стальные фитинги. Доступны алюминиевые резьбовые фитинги, такие как колпачки или ниппели, а также фитинги, которые представляют собой сочетание стилей резьбового соединения и соединения под сварку встык. Также существуют варианты сварки внахлест. Для сварки алюминиевых фитингов обычно требуется процесс MIG или TIG.
Алюминиевая труба
также является популярным выбором для создания поручней, и доступно множество фитингов для конструкционных применений, как свариваемых, так и надеваемых/зажимных.
Фитинги из красной латуни
, такие как латунные патрубки для труб, доступны в соответствии с диаметром трубы, и их часто собирают пайкой или пайкой.
Бетон
Фитинги для бетонных труб
доступны в различных стилях, подходящих для их применения в крупных гражданских проектах, таких как управление ливневыми стоками. Помимо типичных соединений звездой, специализированные фитинги включают порталы для служебных отверстий и различные стили хранилищ. В типичных соединениях используются концы фитингов с заплечиками, которые сопрягаются с ответными частями приемных труб. Резиновая прокладка обеспечивает герметичность соединения.
Пластик
Фитинги для пластиковых труб
доступны как со сваркой враструб (иногда называемой сваркой растворителем), так и с резьбой, причем первый вариант является наиболее распространенным. Фитинги для сварки враструб предназначены для химической сварки на месте, что делает установку быстрой и простой. Пластиковые трубы обычно монтируются всухую, а затем маркируются, так как растворитель, используемый для их соединения, особенно быстро действует. Муфты обычно используются для соединения и соединения прямых участков трубы вместе.
Фитинги
доступны в стандартных формах и стилях и с размерными диапазонами материалов, обычных для пластиковых труб, включая ПВХ, ХПВХ, ПЭ, РЕХ, ПП и АБС.
Обычные фитинги для труб из ПВХ включают переходники, отводы, заглушки, тройники, тройники, муфты, соединения и крестовины, и это лишь некоторые из них. Стандартный профиль поперечного сечения для большинства труб или фитингов из ПВХ — круглый, но доступны и другие формы профилей, например, квадратные фитинги из ПВХ. Однако эти альтернативные профили фитингов обычно связаны с трубой из ПВХ, предназначенной для конструкционного использования, например, для ограждений, перил или использования в качестве мебели, и не связаны с трубой из ПВХ, предназначенной для работы с жидкостями. Помимо ПВХ, для конструкционной арматуры могут использоваться и другие материалы, например, фурнитура для перил из оцинкованной трубы.
Другие фитинги из ПВХ включают конструкции с зазубренными вставками, которые предназначены для использования с трубками и вдавливаются в трубку и закрепляются лентообразными зажимами.
Фитинги из CPCV
, а также фитинги из ABS (акрилонитрил-бутадиен-стирол) также обычно соединяются фитингами, свариваемыми растворителем. Также широко доступны подходящие переходники для смены типа материала, например, с ХПВХ на латунь.
В некоторых случаях, когда используются пластиковые трубы, например, в сантехнике для слива раковины, некоторые приспособления для труб, такие как p-образные сифоны, могут быть соединены с помощью резьбового соединения с использованием нейлоновых шайб и стопорной или стопорной гайки. Эта функция облегчает разборку для устранения засоров.
Фитинги для полиэтиленовых труб и фитинги для полипропиленовых труб обычно доступны как с резьбовыми, так и с зазубренными соединениями, а также доступны варианты сварки враструб или с плавлением. Точно так же фитинги для труб ПДВФ выпускаются с раструбными или резьбовыми соединениями.
Там, где требуется воздухонепроницаемое или водонепроницаемое уплотнение, можно использовать нейлоновые фитинги для труб, которые можно использовать с нейлоновыми трубками или трубами, а также с другими типами пластиковых или металлических труб.
Стекло
В некоторых специализированных технологических процессах с жидкостями используются стеклянные трубы и фитинги. Боросиликатное стекло предлагает несколько ключевых преимуществ по сравнению с альтернативными формами трубопроводных систем. Материал имеет высокую чистоту, поэтому не загрязняет технологические жидкости. Естественная прозрачность стекла позволяет контролировать процесс по мере необходимости, а гладкая поверхность предотвращает образование накипи или других остатков на внутренней поверхности трубы.
Лабораторные приложения также могут часто использовать стеклянные трубки и фитинги из стеклянного профиля.
Стеклянную трубу
не следует путать с трубами со стеклянным покрытием, которые правильнее называть трубой со стеклянным покрытием.
Керамическая глина
Фитинги для стеклокерамических труб доступны в типичных конфигурациях, необходимых для канализационных систем. Как и в случае с чугуном, для этих фитингов обычно используется раструбное соединение с уплотнительным кольцом или прокладкой, используемой для герметизации соединения.
Типы трубной арматуры: применение и промышленность
Выноски
Резьбовые фитинги соответствуют стандартному формату на чертежах. Номинальный размер стоит перед описанием. Когда два или более конца фитинга имеют разные размеры, размер участка предшествует размеру ответвлений, или для редукционных фитингов наибольший размер предшествует наименьшему размеру. Таким образом, 1 x 1 x 3/4 Street Tee; Y-образный изгиб 1 x 1x 3/4 45°; крест 1 х 3/4 х 1/2 х 1/4; и так далее. Размер резьбы на резьбовых фитингах будет соответствовать номинальному размеру резьбы трубы, как указано ANSI.
Типы резьбы
В большинстве труб используются резьбовые фитинги, соединения которых обычно характеризуются одной из следующих систем:
Трубная резьба по американскому национальному стандарту (NPT)
Трубная резьба Британского стандарта (BSPT)
Основное различие между ними заключается в угле конуса. В системе NPT угол конусности резьбы составляет 60 градусов, тогда как в фитингах с британской стандартной трубной резьбой (BPST) угол конусности составляет 55 градусов. В дополнение к трубным фитингам с конической резьбой, в этих системах также используются фитинги с прямой трубной резьбой, которые не полагаются на конус для герметизации от потери давления или утечек. Как правило, для обеспечения герметичности стыка или соединения требуется подходящий герметик. Большинство трубных фитингов с резьбой рассчитаны на правостороннюю резьбу, но есть некоторые варианты с левой резьбой (LH).
Также доступны фитинги для метрических труб
, идентифицируемые по номинальному наружному диаметру и шагу резьбы. Таким образом, ниппель для метрической трубы M12 x 1,5 будет иметь внешний диаметр 12 миллиметров и шаг резьбы 1,5 ниппеля на миллиметр.
Резьбовые фитинги обычно имеют внутреннюю резьбу. Исключение составляет уличный фитинг, который в случае простого колена имеет одну наружную и одну внутреннюю резьбу. Трубы легко нарезаются в полевых условиях. Соединение резьбовых труб и фитингов может быть облегчено тефлоновой лентой или компаундом для труб. При нанесении компаунда рекомендуется наносить его только на наружную резьбу, чтобы избежать попадания каких-либо загрязнений в трубопровод при сборке соединения.
Типичный 3D-конвейерный рендеринг.
Изображение предоставлено: cherezoff/Shutterstock.com
Схемы трубопроводов обычно представляют собой однолинейные или двухлинейные чертежи, в зависимости от сложности установки. Там, где зазоры узкие, а также для многих трубопроводов заводского изготовления, используется двухлинейный чертеж, на котором размер трубы показан в масштабе. Для более простых установок достаточно однолинейного чертежа с фитингами, клапанами и т. д., обозначенными символически. Чертежи трубопроводов иногда изображают «развернутыми», что предполагает, что вертикальные трубы развернуты в горизонтальной плоскости или наоборот, что позволяет показать всю систему трубопроводов в одной плоскости.
Велдолец
Эти небольшие привариваемые ответвления укрепляют трубу в месте проделанного отверстия, устраняя необходимость в дополнительном армировании. Различные формы этих фитингов доступны под различными торговыми марками, включая стыковые и раструбные фитинги, резьбовые варианты, а также некоторые специальные конструкции, которые позволяют выполнять соединения на коленях и т. д.
Процесс сварки
Концы труб и фланцы подготовлены под сварку встык в соответствии с толщиной стенки трубы. Для стен толщиной 3/4 дюйма или менее стены скошены до прилежащего угла 70°, и между ними оставлен зазор 3/16 дюйма. Сварщик выполняет корневой проход, заполняющий проход (или проходы) и закрывающий проход, часто меняя присадочный материал между проходами. Для большей толщины труба сужается под таким же углом, но только частично вверх по стене. Кроме того, на внутренней стенке отшлифован небольшой задний угол, служащий местом для опорного кольца. Раструбные сварные швы обычно используются для тонкостенных труб. Процедуры сварки изложены инженером в Спецификациях процедуры сварки, и сварщик, выполняющий сварку, должен быть сертифицирован для конкретного процесса. Трубы иногда должны быть предварительно нагреты перед сваркой и термообработаны после, чтобы уменьшить тепловое напряжение.
Накладной фланец приварен спереди (показан) и сзади.
Привинчиваемые фланцы иногда усиливаются аналогичным передним сварным швом.
Изображение предоставлено: 22 августа/Shutterstock.com
Необходимость надлежащей подготовки концов труб и необходимость тщательной подгонки перед соединением фитингов, свариваемых встык, делает использование фитингов под сварку враструб привлекательным. Для фитингов под приварку в раструб не требуется скоса, а сам раструб служит для выравнивания трубы. Единственным особым требованием является то, что труба должна быть немного выдвинута из фитинга, чтобы учесть расширение во время сварки.
Предварительное изготовление секций трубопровода, называемых «катушками», часто выполняется в помещении, где процесс изготовления может быть автоматизирован. Соединения труб могут быть прокатаны на тихоходных токарных станках, чтобы довести работу до сварщика. Можно использовать роботов-сварщиков. Для повышения производительности можно применять такие методы, как дуговая сварка под флюсом.
В качестве альтернативы традиционным сварным трубопроводным системам предлагаются несварные фитинги или соединители для сварных труб. Используя сочетание обжатых механических фитингов с холодной гибкой трубы или трубопровода, это решение устраняет напряжения в трубопроводе в результате операции сварки, снижает затраты и может обеспечить модульную систему, которую легче разобрать или модифицировать по мере необходимости.
Пластиковые трубы и трубы из полиэтилена высокой плотности, в частности, могут быть соединены с помощью тепловой сварки, иногда называемой электромуфтовой сваркой. Трубы могут быть сварены встык или в раструб. Это довольно распространенная практика при монтаже трубопроводов из ПНД большого диаметра. Для выполнения этих сварных швов имеется ряд специализированного оборудования.
Сварочный аппарат для термического соединения секций трубы ПНД.
Изображение предоставлено: Юттана арткла/Shutterstock.com
Как правило, при использовании пластиковых труб и фитингов необходимо учитывать снижение номинальных значений давления в зависимости от размера трубы или фитинга и рабочей температуры. Для материалов из ПВХ и ХПВХ производители рекомендуют снижение номинального давления при температурах выше 73 градусов по Фаренгейту. А для заданной рабочей температуры давление необходимо дополнительно снижать по мере увеличения диаметра трубы или фитинга. Кроме того, использование определенных фитингов, таких как фланцы, соединения или клапаны, может иметь номинальное давление меньше, чем у прямой трубы того же размера.
Формы и стили фурнитуры
Название большинства подходящих фигур говорит само за себя. К общедоступным относятся:
колпачки
заглушки
соски
колена
тройники
тройник
кресты
союзы
втулки
переходники
адаптеры
Трубные заглушки или колпачки можно использовать для герметизации концов труб. Некоторые формы заглушек высокого давления используются для временной герметизации концов труб, чтобы облегчить испытания под давлением в трубопроводах и сосудах под давлением, устраняя при этом необходимость выполнять обычные сварочные операции для проведения этих испытаний.
Механически обработанная трубная заглушка для использования при опрессовке трубопровода
Изображение предоставлено: Mechanical Research & Design, Inc.

Колена
можно приобрести с изгибами 22-1/2°, 45° и 90°. Обратные изгибы используются для перемещения жидкости с полным изменением направления на 180°. Небольшие отрезки трубы с резьбой называются ниппелями. Втулки используются для изменения диаметра труб, как и переходники. Такие термины, как «уличная» и «служебная», характеризуют фитинги с наружной резьбой. Муфты используются для соединения труб с резьбой без необходимости поворачивать любую трубу. Адаптеры позволяют системе переключаться между материалами, например между пластиковой и металлической трубой.
Отводы труб изготавливаются в соответствии со спецификацией и обычно обозначаются кратным диаметру трубы. Например, изгиб 5D в 10-дюймовой трубе будет иметь радиус изгиба, в пять раз превышающий диаметр. Также указывается угол изгиба.
Фитинги для спринклеров
В системах пожаротушения и спринклерах пожаротушения могут использоваться трубы нескольких разновидностей, чаще всего стальные (черные трубы или оцинкованные трубы), медные трубы или пластиковые трубы (ХПВХ и полибутилен разрешены NFPA).
В случае стальных труб фитинги могут иметь резьбу, сварку или использовать нарезанные или накатанные концевые трубы и соединители, в которых используются кольцевые и кулачковые системы для соединения труб друг с другом. Соединители быстро и легко устанавливаются, исключая стоимость и сложность других методов, таких как сварка. В результате эти кольцевые и кулачковые системы, по-видимому, весьма распространены в этой отрасли.
Соединения с прорезями
обычно разрешены техническими условиями для труб сортамента 40 или выше, где более высокие номера сортамента указывают на увеличенную толщину стенки трубы. Типы соединений труб с катаной канавкой допустимы при любой толщине стенки.
Медные трубки, используемые в спринклерных установках, обычно припаиваются, но ограниченное использование паяных соединений разрешено NFPA 13 для применений, характеризующихся низким риском опасности и малой посещаемостью.
Пластиковая труба
может использоваться в некоторых системах пожаротушения и спринклерных установках в соответствии с NFPA 13. Для ХПВХ соединение с помощью растворителя стандартных фитингов для сварки враструб является обычным методом соединения трубных фитингов из ХПВХ со спринклерной трубой. В жилых помещениях с ограниченным освещением также используются трубы из сшитого полиэтилена (PEX). При использовании пластиковых труб необходимо принять дополнительные меры для обеспечения надлежащей поддержки системы и защиты труб и фитингов от прямого воздействия огня.
Co Атрибуты/атрибуты
Падение давления на коленах и фитингах может быть значительным или незначительным, в зависимости от длины системы. Для длинных пробегов это обычно считается «незначительными потерями». Для систем, содержащих минимальное количество прямых труб, эти перепады играют важную роль. Инженеры-трубопроводчики часто определяют и рассчитывают эквивалентную длину для каждого компонента в системе, чтобы получить теоретическую эффективную длину трубопровода, по которой можно оценить ожидаемое падение системы. Такую информацию можно найти в технических справочниках или у самих производителей.
Дополнительные ресурсы
В дополнение к организациям, которые спонсируют коды для труб и трубопроводов, такие как ASTM, ANSI и ASME, следующие торговые организации могут предоставить полезную информацию о различных трубах специального назначения, изготовлении трубопроводов и т. д.
http://www.cispa.org: торговая организация, предоставляющая информацию о чугунных канализационных трубах.
http://www.fpi.com: Организация, занимающаяся изготовлением труб и особенно их сваркой.
http://www.plasticpipe.org : Организация, занимающаяся пластиковыми трубами.
http://www.awwa.org: сайт Американской ассоциации водопроводных сооружений.
http://www.opuspiping.org: сайт, разработанный Фондом образования и исследований в области машиностроения (MCERF) в качестве интерактивной онлайн-замены Руководству по установке качественных трубопроводов.
http://www.ncpi.org: Торговая организация производителей глиняных труб.
Резюме
В этом руководстве представлены основные сведения о фитингах для труб, их материалах, производстве, конкретных типах, областях применения и особенностях использования. Для получения дополнительной информации о сопутствующих продуктах обратитесь к другим нашим руководствам или посетите платформу поиска поставщиков Thomas, чтобы найти потенциальные источники или просмотреть сведения о конкретных продуктах.
Сокращения
АБС-акрилонитрил-бутадиен-стирол
AWS — Американское общество сварщиков
DWV — дренаж, отвод и вентиляция
MEP — механика, электрика, сантехника
NPT — коническая трубная резьба National
NPS — прямая трубная резьба National; также Номинальный размер трубы
PCCP — цилиндрическая труба из предварительно напряженного бетона
PE — полиэтилен (PEX, сшитый)
P&ID — схема трубопроводов и приборов
ПП—полипропилен
ПВХ—поливинилхлорид
SDR — стандартное соотношение размеров
WPS — Спецификация процедуры сварки
Источники:
https://www.plantservices.com/articles/2010/04mechanicalpipejoints/?start=2
https://www.who.int
https://info.myssp.com/blog/frequently-asked-questions-about-fittings
https://www.myssp.com/product-information/interchange-and-intermix
https://www. associatedfastening.com/products-services/brass-fittings/
Прочие трубы Артикул
Типы труб из нержавеющей стали
Общие сведения о трубах и трубопроводах
Принципы гибки труб
Трубки из нержавеющей стали
Процессы гибки труб
Ведущие компании по гибке труб в США
Типы фланцев
Типы медных труб
Общие сведения о трубной арматуре
Больше из оборудования
Трубные фитинги и соединения трубопроводных систем Полное руководство

КАКИЕ ТРУБНЫЕ ФИТИНГИ ПЕРЕЧИСЛЕНЫ?
У нас есть все фитинги, необходимые для изменения направления потока, адаптации или уменьшения размеров трубопроводных систем.
Изменение направления потока: колена, тройники или крестовины.
Изменить размер трубы : требуется использование переходников (тройников, переходников).
Для соединения различных компонентов: муфты
Для перекрытия потока: колпачки
Трубный ниппель представляет собой короткий отвод трубы с наружной трубной резьбой на одном или обоих концах. Он используется для соединения двух других фитингов. Ниппели используются для соединения труб, шлангов и клапанов. Трубные ниппели используются в трубопроводах низкого давления.
В трубопроводных системах используются различные виды фитингов. Основными и наиболее востребованными являются: отводы, тройники, переходники, штуцеры, муфты, крестовины, заглушки, обжимные ниппели, заглушки, втулки, переходники, отводы, клапаны и фланцы.
Эти фитинги выпускаются в различных классах давления от 150 PSI до 3000 фунтов. Мы также предлагаем кованые фитинги из углеродистой стали от 2000 до 6000 #. У нас также есть фитинги MSS SP-114.
ПРОТОКОЛЫ ИСПЫТАНИЙ МАТЕРИАЛОВ / СЕРТИФИКАТЫ
Сообщите нам в примечаниях к заказу, если вам нужен MTR или сертификация для вашего заказа.
ТИПЫ СОЕДИНЕНИЙ ТРУБНОЙ ФИТИНГИ:
Что касается соединений — BFO перечисляет различные типы для удовлетворения всех требований к торцевым соединениям.
Мы предлагаем фитинги самых больших типов и размеров со следующими соединениями:
Сварка встык
Сжатие
Рифленый конец (механические фитинги)
Фланцевый
Расклешенный
Резьбовые фитинги — мы предлагаем различные типы резьбовых фитингов, которые соответствуют требованиям ASME и ANSI:
NPT, NPS и NPTF
Нажимное соединение / Нажимное соединение
Сварка враструб
Паяное соединение
Информация о резьбе
Аббревиатура Имя системы
БСПП B британский S стандартный P ип P ареллель
БСПТ Трубный конус Британского стандарта
ЧТ Резьба пожарного шланга американского стандарта (национальная резьба шланга 1 дюйм — это резьба шланга для химических веществ, также известная как резьба шланга для повышения давления)
ГТ Резьба для садового шланга (FGH — садовый шланг с внутренней резьбой) (MGH — садовый шланг с наружной резьбой)
ИПС Железная труба с прямой резьбой
ИПТ Железная трубная резьба
JIC Объединенный промышленный комитет
NHT или NST Соединительная резьба пожарного шланга по американскому стандарту (национальная резьба шланга, также известная как резьба национального стандарта)
NPT Коническая трубная резьба по американскому стандарту (National Pipe Tapered)
НПТФ Коническая трубная топливная труба с сухим уплотнением по американскому стандарту (National Pipe Tapered) (Drysealed)
НПШ Прямая труба американского стандарта для шланговых муфт (прямой шланг National Pipe)
НПСМ Прямые механические соединения американского стандарта (National Pipe Straight Mechanical)
Сокращения ассоциации
SAE International (SAE) — это профессиональная организация специалистов по мобильности в аэрокосмической, автомобильной и коммерческой отраслях. Общество является организацией по разработке стандартов для проектирования механических транспортных средств всех видов, включая автомобили, грузовики, лодки, самолеты и другие.
AGA — Американская газовая ассоциация
JIC — Объединенный промышленный комитет
ASA — Американская статистическая ассоциация
ASME — Американское общество инженеров-механиков
Узнайте больше об используемых сертификатах и стандартах
ПОПУЛЯРНЫЕ ФИТИНГИ ДЛЯ ТРУБ — (резьба показана ниже)
Втулки
3 путем уменьшения большей трубы переход на меньшую трубу. Втулки обычно имеют внутреннюю и внешнюю резьбу. Они занимают очень мало места по сравнению с муфтой или штуцером, которые служат для достижения той же цели — уменьшения габаритов. Имеет шестигранную головку для увеличения рычага и использования с гаечным ключом.
Отводы для труб
Отводы с резьбой или сваркой враструб обычно используются, если вам нужно изменить направление потока. Самые популярные: колена под углом 90 и 45 градусов. Отводы – важный элемент, используемый в сантехнике. Уличные колена имеют концы с наружной и внутренней резьбой для простого соединения различных труб или фитингов. Боковые отводы с изгибом служат по аналогии с тройником. Также доступны отводы 22-1/2 градуса.
Заглушки для труб
Заглушки изготавливаются из нержавеющей стали 304 или литой трубы 316 с внутренней резьбой National Pipe Taper (NPT). Для закрытия конца патрубка. Колпачок надевается на конец охватываемой трубы, чтобы остановить поток. Они доступны также с шестигранными и квадратными головками для увеличения рычага и использования с гаечным ключом во время установки и разборки.
Крестовины
Крестообразные фитинги представляют собой 4-ходовые фитинги, представляющие собой комбинацию двух тройников. Вместо этого многие предпочтут использовать два тройника.
Трубные фланцы
Фланцы используются для соединения труб. Труба навинчивается или приваривается к фланцам, которые затем скрепляются болтами. Фланцевые соединения широко используются в промышленности при высоких давлениях.
Переходные муфты/раструбные переходники

Трубные муфты используются для удлинения участка трубы или изменения размеров трубы.
При уменьшении становится известным как редуктор колокола. Доступны с внутренней резьбой или сваркой внахлест.
Трубные ниппели
Трубный ниппель представляет собой короткий отрезок трубы с наружной трубной резьбой на одном или обоих концах. Он используется для соединения двух других фитингов. Ниппели используются для соединения труб, шлангов и клапанов. Трубные ниппели используются в системах трубопроводов низкого давления.
Тройники Т-образные с двумя отводами — под 90° к присоединению к магистрали. Представляет собой короткий отрезок трубы с боковым выходом. Трубные тройники используются для соединения трубопроводов с трубой под прямым углом к магистрали.
