Трубопроводная арматура: виды, назначение и классификация

Рынок металлопроката стал особо популярен за счет производства промышленной арматуры, которая применяется при построении трубопровода. Трубопровод – специальное сооружение, которое служит для переноса веществ в различном агрегатном состоянии (жидком, твердом и газообразном) под воздействием разницы давления в поперечных сечениях трубы. Он представляет собой сложную конструкцию из труб, контрольно-измерительных приборов, автоматики, опорных конструкций, изоляционных материалов и трубопроводной арматуры, которая является его основной частью.

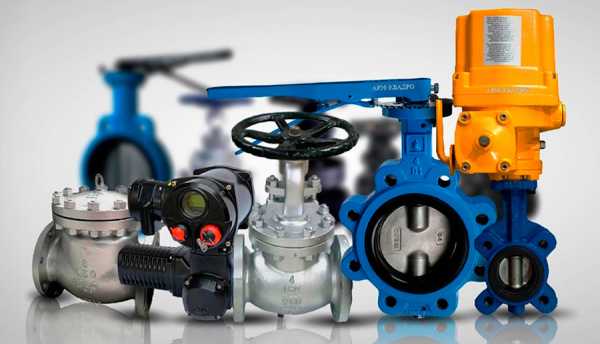

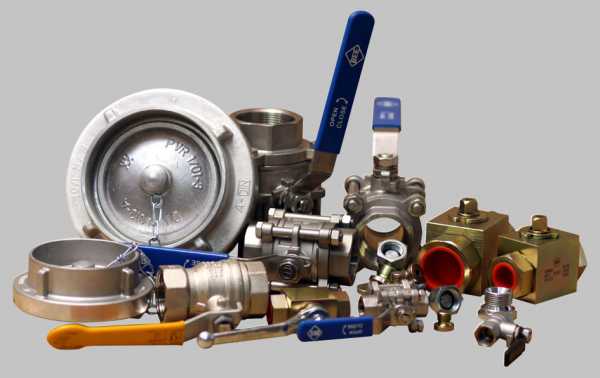

Трубопроводная арматура – специальный механизм трубопровода, который позволяет управлять потоками веществ за счет изменения площади поперечного сечения.

Виды трубопроводной арматуры

Всего выделяют 7 видов таких изделий по назначению: запорная, регулирующая, предохранительная, защитная, фазоразделительная, смесительно-распределительная, контрольная.

  1. Запорная – представлена задвижками, кранами, заслонками и вентилями. Обеспечивает полное прекращение движения рабочей жидкости в трубах для ее спуска в среду, либо для поступления в контрольные и измерительные приборы.
  2. Регулирующая – представлена вентилями, саморегулирующимися клапанами, конденсатоотводчиками и специальными приборами, которые регулируют необходимый уровень потока. Обеспечивает возможность изменения температуры, напора, давления и расхода вещества в определенном агрегатном состоянии.
  3. Предохранительная – представлена предохранительными и перепускными клапанами, а также мембранным предохранителем. При повышении давления в сосуде выше нормы обеспечивает автоматическое открытие клапана и сброс лишнего вещества.
  4. Защитная – представлена отсечными и обратными клапанами, либо пневмозадвижками. Обеспечивает автоматическое аварийное отключение отдельного участка или всего трубопровода при критическом изменении показателей рабочего материала.
  5. Фазоразделительная – представлена маслоотделителями, вантузами и конденсатоотводчиками. Служит для автоматического разделения фаз рабочего вещества, которое находится в разных агрегатных состояниях и их удаления.
  6. Смесительно-распределительная – представлена в виде специальных кранов-смесителей, которые распределяют потоки, и клапанов. Обеспечивает смешивание различных потоков рабочего вещества в один, либо разделяет один поток на несколько потоков, идущих в разных направлениях.
  7. Контрольная – представлена пробко-спускными кранами, датчиками уровня. Служит для определения движения и уровня рабочего материала, который находится в определенном агрегатном состоянии.

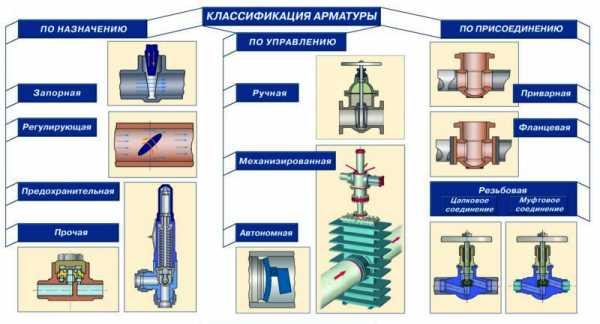

Классификация трубопроводной арматуры

Классификация таких специальных сооружений связана с их функциональным предназначением.

  1. По методу уплотнения или герметизации арматура бывает мембранная, где герметиком является мембрана, сильфонная ( герметиком является металлическая оболочка из нержавеющей стали), шланговая ( герметиком является шланг), сальниковая ( герметиком является сальниковый уплотнитель).
  2. Управление такой конструкцией бывает нескольких видов : дистанционное, при котором управление происходит благодаря устройствам автоматического срабатывания) и ручное или с помощью электрического, пневматического, гидравлического или электромагнитного привода.
  3. Присоединение армированной конструкции к трубопроводу происходит благодаря таким деталям, как муфта, фланец, штуцер и патрубок с буртиком. Отсюда и происходят названия соединений :муфтовый, фланцевый, цапковый и штуцерный. А также используют сварку для соединения армированной конструкции и трубы.
  4. Не каждый вид изделия способен выдерживать давление в 200 МПа и температуру в 800 градусов. Поэтому все виды основной части трубопровода деляться на оборудование, которое способно сохранять вакуум, выдерживать абсолютное давление (до 0,2 МПа), низкое (до 1,5 МПа), среднее ( до 15 МПа), высокое (до 90 МПа), и сверхвысокое давление ( свыше 90 МПа).
  5. По температурный параметра выделяют жаропрочное оборудование, температура которого составляет более 700 градусов, криогенную ( ниже 160 градусов), арматуру низких (от -10 до -50 градусов), средних ( от -50 до 300 градусов) и высоких ( от 300 до 700 градусов) температур.
  6. По области применения различают армированные сооружения: промышленного всеобщего (хозяйство) и специального назначения (для повышенного давления, высоких и низких температур, токсических сред), специализированные (под заказ), судовые ( при постройке различных морских суден) и сантехнические (различные бытовые приборы).

Виды и классификация трубопроводной арматуры тесно связаны между собой, так как выполняют функции связанные с эффективной и безопасной работой трубопровода.

Типы трубопроводной арматуры

Всего различают 4 типа оборудования: клапан, дисковый затвор, кран, задвижка.

Клапан представляет собой специальное сооружение, в котором регулятор движется параллельно потоку вещества, которое находится в трубе. Различают таральчатые, игольчатые, односедельные и двухседельные клапаны. При таком типе армированной конструкции, как задвижка, регулятор движется под углом 90 градусов к потоку рабочего материала. Регулятор в кране вращается вокруг себя и не связан с руслом вещества. Различают шаровые, конусные и дисковые краны. Если регулятор имеет дисковидную форму, вращается вокруг себя и располагается перпендикулярно к потоку рабочего вещества, то такой тип трубопроводной арматуры называется дисковым затвором. В заключении отметим, что помощь в создании данного материала про трубопроводную арматуру нам оказали сотрудники профильной компании Атис Сталь, поставляющей данную категорию продукции на российский рынок.

Материал для изготовления оборудования

Выбор материала для изготовления такого оборудования зависит в первую очередь от среды эксплуатации и функциональных возможностях. Например, керамика и стекло имеют высокую устойчивость к агрессивным средам и используются в химической промышленности. Для отопительных систем используют стальную арматуру (низкоуглеродистую или легированную), так как она является жаропрочной. Также для изготовления используют чугун, титан, алюминий, латунь, никель, бронза и неметаллические материалы( винипласт, полиэтилен, капролактам, графит и другие).


Заметили ошибку? Выделите ее и нажмите Ctrl+Enter

mplast.by

КЛАССИФИКАЦИЯ ТРУБОПРОВОДНОЙ АРМАТУРЫ

Классификация ТА осуществляется по различным признакам.

По целевому назначению ТА подразделяется на следующие группы:

•промышленная

•сантехническая

•лабораторная

Промышленная ТА предназначена для установки на трубопроводах и технологических установках различного профиля. Она подразделяется на арматуру общего назначения, предназначенную для установки в системах, эксплуатируемых в обычных условиях, и специальную, к которой предъявляются особые требования в связи со специфическим характером систем, в которых она установлена.

Сантехническая ТА предназначена для установки во внутренних санитар- но-технических системах зданий. К ней относятся водоразборные краны, смесители.

Лабораторная ТА является, как правило, арматурой небольших размеров. Она имеет специфическую конструкцию в связи с тем, что к ней предъявляются совершенно особые требования. Она, как правило, не рассчитана на работу при больших давлениях и температурах.

По области применения ТА подразделяется на следующие группы:

•пароводяная

•газовая

•нефтяная

•энергетическая

•химическая

•судовая

•резервуарная

Проводяная ТА является наиболее характерной для использования в системах отопления, вентиляции и теплоснабжения. Само название говорит о том, что она предназначена для работы на воде и паре. Эта арматура выпускается на широкий диапазон рабочих давлений и температур.

Энергетическая ТА является, как правило, пароводяной арматурой, предназначенной для работы при высоких давлениях и температурах, характерных для крупных энергетических котлов, турбин и других установок. Энергетиче-

ские паровые котлы эксплуатируются при давлениях 300 и более атмосфер, а температура пара превышает 500 оС. Столь высокие рабочие параметры предъявляют жесткие требования к материалу и качеству раматуры.

Газовая ТА предназначена для установки в системах газоснабжения. К ней предъявляются повышенные требования герметичности в связи с пожаро и взрывоопасностью рабочей среды.

Нефтяная ТА является арматурой, предназначенной для установки в системах и трубопроводах, по которым транспортируется сырая нефть и нефтепродукты. Эта арматура должна обладать повышенной коррозионной стойкостью в связи с тем, что нефть является весьма агрессивной средой.

Химическая ТА предназначена для работы на очень агрессивной среде, включая концентрированные кислоты и щелочи. Эта арматура в основном применяется в химической промышленности и не характерна для систем ТГВ. Основным средством повышения коррозионной стойкости этой арматуры является использование специальных материалов для корпуса и деталей.

Судовая ТА разрабатывается для использования на флоте и морских сооружениях. Основным требованием к ней является высокая стойкость к воздействию морской воды, надежность, небольшие габариты и возможность работы в различных положениях в условиях качки.

Резервуарная ТА предназначена для установки на резервуарах и емкостях. Основной отличительной ее чертой является наличие одного присоединительного конца, а не двух, как у остальных типов арматуры.

По принципу управления и действия ТА подразделяется на сле-

дующие группы:

• управляемая

а) с ручным приводом б) с механическим приводом

в) под дистанционно расположенный привод

• автоматически действующая (автономная)

Управляемая ТА отличается тем, что перемещение рабочего органа осуществляется за счет внешнего силового воздействия от некого внешнего источника энергии - ручного усилия, электрическим мотором, пневмоприводом или гидроцилиндром. Управляемая ТА под дистанционно расположенный привод отличается наличием специальной механической передачи, позволяющей отнести источник силового воздействия от самой арматуры. Так, например, оператор котельной управляет задвижкой на паропроводе, находящейся над котлом, сам в это время находясь у фронта котла.

Управляемая ТА может быть снабжена дополнительно силовой возвратной пружиной, возвращающей рабочий орган в определенное положение при отключении управляющего воздействия. При подаче управляющего силового воздействия оно преодолевает действие возвратной пружины и переводит рабочий орган в другое положение. В зависимости от того, в каком положении находится рабочий орган такой арматуры при отсутствии (снятии) управляющего воз-

действия, бывает ТА «нормально открытая» и «нормально закрытая». Как правило, такая арматура применяется для повышения безопасности работы установок и систем и предотвращения аварийной ситуации, то есть выполняет функции защиты. Так, например, при отключении электроснабжения котельной клапан на топливном трубопроводе должен самопроизвольно вернуться в закрытое положение, что предотвратит взрыво и пожароопасную ситуацию. Следовательно, здесь следует использовать ТА в исполнении «нормально закрытая». ТА калориферной установки вентиляции должна быть выполнена в исполнении «нормально открытая», чтобы при отключении управляющего сигнала гарантировать проток теплоносителя через калорифер и предотвратить его перемерзание.

Автоматически действующая ТА отличается тем, что управление и рабочий цикл осуществляется только действием самой рабочей среды без какихлибо посторонних источников энергии. К этому типу относятся обратные клапаны, срабатывающий под действием изменения направления потока, регуляторы давления и расхода, кондесатоотводчики, терморегуляторы и другие виды арматуры.

По функциональному назначению ТА подразделяется на следую-

щие основные классы:

•запорная

•регулирующая

•распределительная

•предохранительная

•защитная (отсечная)

•фазоразделительная

Запорная ТА служит для перекрытия потоков сред. Она должна обеспечивать надежное и полное перекрытие проходного сечения. Принципиально она должна обеспечивать всего два состояния - открыта или закрыта - и может быть не предназначена для эксплуатации в промежуточном положении рабочего органа. Она нашла наиболее широкое применение. К этому же классу относится

пробно-спускная и контрольно-спускная ТА, предназначенные для кратко-

временного открытия с целью проверки наличия или параметров рабочей среды. Регулирующая ТА предназначена для регулирования параметров рабочей среды посредством изменения ее расхода. Эта арматура не обязательно должна обеспечивать полное перекрытие проходного сечения. К ней могут предъявляться дополнительные требования по виду регулировочной характеристики, надежности и точности рекулирования параметров. Сюда входит и дроссельная

ТА, предназначенная для снижение давления потока.

Распределительная ТА предназначена для распределения потока по двум или более направлениям. Наиболее ярким примером является 3-х ходовой кран, применяемый и в отоплении для регулирования теплоотдачи отопительного прибора пудем пропуска части общего расхода теплоносителя на стояке мимо прибора через замыкающий участок. Этот тип арматуры широко используется в системах гидро- и пневмоавтоматики для управления различными устройствами.

Предохранительная ТА предназначена для предотвращения аварийного повышения какого-либо параметра в обслуживаемой системе путем автоматического выброса избыточного количества среды. Наиболее ярким примером является предохранительные клапан, устанавливаемый на паровом котле. При повышении давления в барабане котла выше предельного значения срабатывает предохранительный клапан, и часть пара стравливается через него в атмосферу, поддерживая давление в котле на уровне максимально допустимого значения. К этой же группе ТА относятся и мембранно-разрывные устройства, например взрывозащитный клапан. Он представляет из себя мембрану, разрываемую в момент взрыва его давлением и тем самым препятствующую чрезмерному повышению давления в системе.

Защитная ТА предназначена для защиты оборудования от аварийного изменения параметра среды ( давления, температуры, направления потока ) путем отключения обслуживаемого участка. В отличие от предохранительной ТА поток не стравливается в атмосферу, а просто отключается требуемый элемент системы. Примером могут служить обратные клапаны, предотвращающие самопроизвольное изменение направления потока в трубопроводной системе. В топочных устройствах защитная ТА отключает подачу топлива к горелочному устройству в случае погасания факела или при отключении электроснабжения и остановке дымососа и дутьевого вентилятора

Фазоразделительная ТА предназначена для автоматического разделения различных фаз рабочей жидкости, например воды и пара ( кондесатоотводчики ), воды и воздуха (воздухоотводчики, вантузы), воды и масла (маслоотделители).

Помимо основных видов ТА можно выделить промежуточные: запорнорегулирующая, смесительная, пробно-спускная и другие.

По материалу корпуса ТА подразделяется на следующие основные груп-

пы:

•стальная (из углеродистой стали)

•из коррозионностойкой стали

•из титана

•чугунная (из серого чугуна)

•из ковкого чугуна

•из цветных металлов

•из пластмасс

•из керамики (фарфор)

•чугунная с защитным покрытием (резина, пластмасса, эмаль ).

Более подробно характеристики отдельных материалов, их преимущества и недостатки рассмотрены в разделе 6. (Материалы, применяемые для деталей арматуры).

По конструкции корпуса ТА подразделяется на следующие основные группы:

•проходная

•угловая

У проходной ТА оба присоединительных патрубка расположены на одной оси или со смещением на параллельных осях. Это наиболее распространенный тип корпуса арматуры. У угловой ТА присоединительные патрубки расположены под углом друг к другу, причем наиболее часто под прямым углом. Это позволяет в некоторых случаях упростить конструкцию арматуры и избежать необходимости установки на трубопроводе дополнительного отвода для поворота потока.

По конструкции присоединительных патрубков ТА подразделяется на следующие основные группы:

•муфтовая

•фланцевая

•цапковая

•штуцерная

•под приварку

Муфтовая ТА изготавливается на малые и средние диаметры. Присоединительные концы муфтовой ТА имеют внутреннюю резьбу, как правило трубную, предназначенную для вворачивания трубы с концевой короткой резьбой.

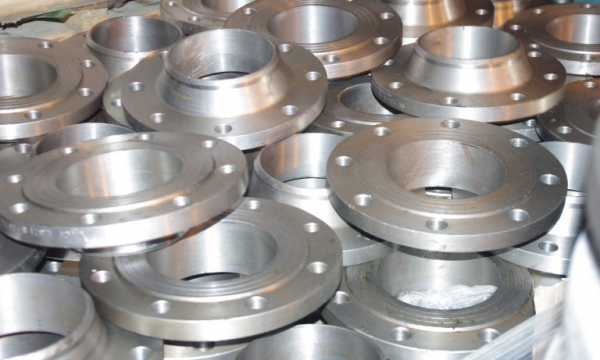

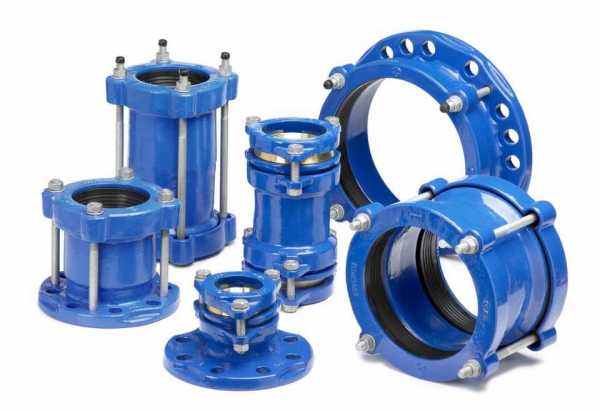

Фланцевая ТА имеет на присоединительных концах фланцы, представляющие из себя диск или квадрат с отверстиями под болты. Ответный фланец трубопровода должен иметь аналогичные присоединительные размеры.

Цапковая ТА имеет на конце быстроразъемное соединение с уплотнительной прокладкой, представляющее из себя два или более винтовых захвата. Ярким примером использования этого достаточно редкого соединения является пожарный гидрант, к которому при помощи цапки подсоединяют пожарный рукав.

Штуцерная арматрура изготавливается на малые и сверхмалые диаметры. Штуцерное соединение представляет из себя пару, когда на арматуре на присоединительном конце нарезана наружная резьба, а трубопровод притягивается к ней при помощи накидной гайки. Для уплотнения соединения может быть использована прокладка или, если штуцер имеет на конце конус, то мягкая медная трубка может быть достаточно надежно герметизирована за счет плотного обжатия на конусе.

Под приварку подготавливают присоединительные концы арматуры больших диаметров, когда надежность всех других видов соединений становится недостаточной.

Более подробно преимущества различных способов соединения рассмотрены в разделе «Монтажные параметры арматуры».

По способу герметизации узла прохода шпинделя или штока через крышку или корпус ТА подразделяется на следующие основные группы:

•сальниковая

•сильфонная

•мембранная

•шланговая

В сальниковой ТА для уплотнения места прохода шпинделя или штока используется упругая сальниковая набивка - пропитанная антисептическими и гидрофобными составами специальная формованная лента из материалов растительного происхождения. Набивка сжимается в направлении оси штока или шпинделя и, благодаря своим упругим свойствам, расширяется в радиальном направлении, плотно заполняя пространство зазора между стенкой и штоком.

Сальниковое уплотнение получило наибольшее распространение благодаря своей простоте, низкой стоимости и возможности ремонта.

В сильфонной, мембранной и шланговой ТА отсутствуют подвижные соединения с зазорами, через которые рабочая среда может вытечь наружу, благодаря тому, что устройство управления движением затвора находится по одну сторону упругого элемента, а рабочая среда - по другую сторону. Иначе говоря, стенка сильфона, шланга или мембрана выступают в роли герметизирующего элемента подвижного соединения.

По способу расположения ТА подразделяется на следующие основные группы:

•только на горизонтальных трубопроводах с вертикальном положении шпинделем или крышкой вверх

•на горизонтальных и вертикальных трубопроводах в любом положении

•только на вертикальных трубопроводах.

Так например, пробковый кран может работать в любом положении, обратный шаровой клапан должен устанавливаться только на вертикальных трубопроводах, а тарельчатый обратный клапан должен устанавливаться только на горизонтальных трубопроводах крышкой вверх.

studfiles.net

классификация по типам, видам и основным параметрам

Трубопроводной арматурой называют различные устройства для управления потоками жидкостей или газов в трубопроводных системах — вентили, краны, задвижки, клапаны, регуляторы. Для правильного выбора и грамотного применения этих устройств необходимо четко ориентироваться во всем многообразии их номенклатуры.

Классификация трубопроводной арматуры

По области применения

  • общего назначения
  • специального назначения
  • для особых условий работы
  • для транспорта и судостроения
  • сантехническая.

Общего назначения — самый универсальный тип. Используется в большинстве случаев и соответствует стандартным требованиям.

Специального назначения — изготавливается с учетом специальных требований заказчика под конкретные условия применения.

Для особых условий — применяется при транспортировке агрессивных и токсичных веществ.

К трубопроводам для транспорта и судостроения предъявляются повышенные требования по массе, габаритам, климатическому исполнению и другим характеристикам.

Сантехническая используется в бытовых санитарно-технических приборах. Выпускается большими сериями на поточных линиях. Большое значение придается дизайну и эргономичности изделий.

По назначению

  • запорная
  • регулирующая
  • смесительная и распределительная
  • защитная
  • предохранительная
  • для разделения фаз.

Запорная предназначена для полного или частичного перекрытия потока или изменения его направления.

Регулирующая предназначена для регулирования параметров таких как давление или температура в системе.

Смесительно-распределительная служит для смешивания или перенаправления различных потоков.

Защитная предохраняет систему от аварий при выходе каких-то параметров за допустимые пределы либо нежелательного изменения направления потока.

Предохранительная служит для защиты от избыточного давления в системе. При превышении допустимого давления излишки рабочей среды сбрасываются из системы.

Фазоразделительная служит для разделения рабочей среды по фазам. Это различные маслоотводчики, конденсатоотводчики, воздухоотводчики и прочие подобные устройства.

Запорная арматура

Трубопроводная запорная арматура — самый распространенный тип. Входит как составная часть в другие типы. Поэтому имеет смысл рассмотреть классификацию запорной арматуры более подробно.

Выделяют четыре типа конструктивного исполнения запорной арматуры:

  • задвижка
  • вентиль
  • кран
  • затвор
  • Вентиль.

Иногда называют клапаном. Запорный элемент перемещается вдоль направления потока. Часто запорным элементом является мембрана

Задвижка.

В задвижках запорный элемент движется поперек потока. Может перекрывать его полностью или частично. Самый распространенный и чаще всего используемый тип запорной арматуры.

Заслонка.

В заслонках запорный элемент выполнен в форме диска, который поворачивается вокруг своей оси. Заслонки не обладают высокой герметичностью и не выдерживают высокого напора. Заслонки устанавливаются на трубопроводах большого диаметра и низкого давления в основном на канализационных сетях. Присоединение к трубопроводу фланцевое или сварное.

Кран.

Самый универсальный тип Запорный элемент обычно шар или цилиндр с отверстиями, который вращается вокруг своей оси и может поворачиваться на произвольный угол относительно потока. Используется во внутренних сетях среднего давления, чаще всего, в системах водоснабжения и отопления жилых домов.

По способу управления

  • дистанционный
  • приводной
  • автоматический
  • ручной.

Арматура для дистанционного управления выпускается без каких-либо управляющих элементов. Для управления необходимо использование дополнительных переходных приспособлений типа штанг или штоков.

Арматура приводного типа управляется приводами. Привод может быть непосредственным или дистанционным.

Автоматическое управление происходит без участия оператора. Привод управляется чувствительным элементом — датчиком, который может быть установлен как непосредственно на арматуре, так и дистанционно. В автоматизированных системах управления сигналы на привод могут поступать от контроллеров или иных устройств АСУ.

Ручное управление осуществляется с помощью маховиков, рукояток или рычагов.

Материал корпуса.

  • Металл
  • Пластик

Выбор определяется материалом самого трубопровода. Чаще всего корпус изготавливается из металла — чугуна, латуни нержавеющей стали.

В последнее время приобрели популярность трубопроводы из полипропилена и полиэтилена. Для этих трубопроводов выпускается арматура из соответствующего пластика.

По способу присоединения к трубопроводу.

  • Резьбовой
  • Фланцевый
  • Под сварку

В трубопроводах большого диаметра используется, как правило, фланцевое соединение. Фланцевый способ соединения обеспечивает высокую герметичность соединения и уступает в этом только сварке.

Во внутренних сетях используется обычно резьбовое соединение из-за простоты монтажа и демонтажа.

Сварка применяется в основном для пластиковых трубопроводов.

Базовые параметры арматуры.

  • Условный проход
  • Номинальное давление.

Условный проход должен соответствовать условному проходу трубопровода. Условный проход обозначается как DN и соответствует внутреннему диаметру трубы в миллиметрах. Например: DN 25 соответствует внутреннему диаметру в 25 мм. Обычно реальный диаметр не равен в точности условному проходу, а округляется до ближайшего стандартного значения.

Номинальное давление обозначается как PN и определяет максимальное давление в системе, при котором гарантируется безотказная эксплуатация. PN определено для температуры в 20 градусов. С ростом температуры допустимое давление снижается.

Вышедшая из строя запорная арматура не ремонтируется и подлежит демонтажу. Поэтому очень важно проводить ее своевременное обследование и плановую замену.

tokar.guru

Трубопроводная арматура: виды, назначение, классификация

Вся земля окутана паутиной трубопроводов, поскольку это наиболее предпочтительный способ транспортировки жидкостей и газа. Благодаря этому миллиарды тонн нефтепродуктов, воды, сточных вод транспортируются на огромные расстояния, без риска утечки.

Наиболее важной частью этой системы является трубопроводная арматура, она используется для отключения, регулировки, распределения, сброса, смешивания потоков. Благодаря этим функциям выполняется контроль безопасности транспортировки смесей.

Если вас интересуют назначение и виды трубопроводной арматуры, способы ее использования, стоит подробнее изучить информацию об этих деталях. Так вы сможете упростить подбор и покупку трубопроводной арматуры в будущем.

Определение и классификация трубопроводной арматуры

Количество составляющих даже в самом простом трубопроводе достигает десятков компонентов, при этом трубопроводная арматура играет наиболее важную роль.

Эта категория хорошо классифицирована, поэтому с определением каждой разновидности не возникнет проблем. Основным назначением арматуры является регулировка потока, сброс давления, предотвращение аварийных ситуаций, контроль и распределение потоков. Стоит учитывать, что диаметр сечения основного потока может достигать 100 см, и больше, поэтому размеры трубопроводной арматуры также существенно отличаются.

Классификация происходит по нескольким параметрам:

  • Функциональное назначение. Этот фактор определяет предназначение узла, особенности его использования и функционирования.

  • Область применения. Поскольку трубопроводы используются во многих сферах промышленности, арматура также отличается областью использования.

  • Принцип действия и управления. Классическим вариантом клапанов и кранов является устройства с ручным управлением, но благодаря современным технологиям они обзавелись системой электронного управления.

  • Конструкция присоединительных патрубков. Возможность соединения определяется не только диаметром труб, но и конструкционными особенностями.

  • Способ герметизации. Место стыков является уязвимым в любом трубопроводе, поэтому каждый тип арматуры отличается способом герметизации.

Кроме этого есть разные типы трубопроводной арматуры, поэтому стоит подробно ознакомиться с особенностями каждого параметра.

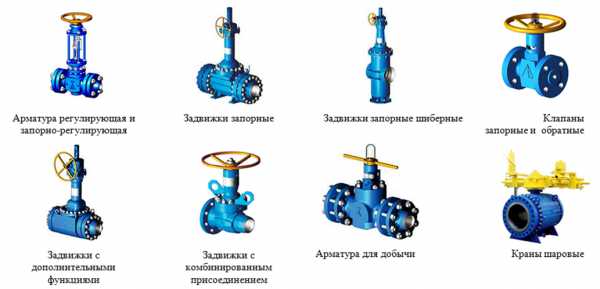

ГОСТ выделяет несколько типов арматуры:

  • Задвижки. Основой является регулирующий элемент, располагающийся перпендикулярно относительно потока в трубопроводе.

  • Вентили (Запорные клапаны). Аналог задвижек, но с продольным движением клапана, что позволяет легко регулировать проходимость трубопровода.

  • Краны. Расположение заслонки не зависит от направления потока, поскольку в большинстве кранов используется сферический запорный элемент.

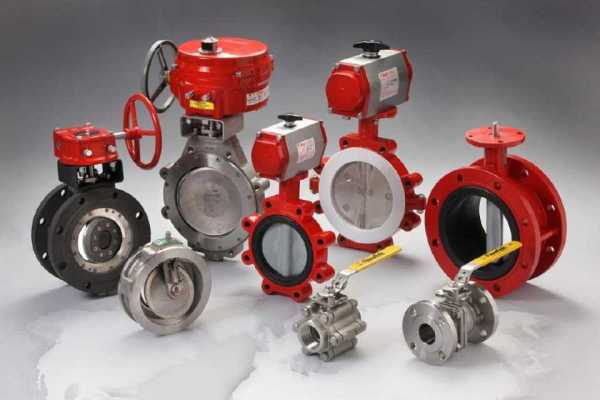

  • Дисковые затворы. Данный вид арматуры используется для полного, или частичного, запирания магистрали. Представляет собой диск, который двигается относительно своей оси, тем самым открывая, или закрывая канал. Если вас интересовало, какой тип трубопроводной арматуры называется дисковым затвором, именно это определение наиболее точно передает суть этого механизма.

Определившись с основными типами трубопроводной арматуры, стоит подробнее разобраться с классификационными особенностями по каждому критерию.

Разделение трубопроводной арматуры по функциям:

  • Запорная. Главной целью является герметичное перекрытие движения в трубопроводе, что особенно полезно при проведении обслуживания магистрали, или изменении направления потока.

  • Регулирующая. Изменение сечения позволит увеличить, или снизить, интенсивность потока жидкости, сбросить температуру или давление газов.

  • Предохранительная. В процессе работы трубопровода может произойти аварийная ситуация, при этом для ее остановки нужно произвести сброс давления, или накопившейся жидкости. Такая арматура автоматически срабатывает при достижении установленных параметров, уменьшая последствия аварии.

  • Защитная. В отличие от предохранения, защитная функция направлена на полную остановку движения на аварийном участке трубопровода, а также предотвращение обратного оттока рабочей среды.

  • Фазоразделительная. Возникновение воздушных пробок в жидкостных трубопроводах, а также скопление конденсата в газопроводе, приводит к аварийным ситуациям. Специальные узлы позволяют разделять в потоке вещества, находящиеся в разных фазах.

  • Распределительно-смесительная. Благодаря специальным механизмам, происходит разделение потоков, или смешивание нескольких транспортируемых продуктов в один. Такие конструкции востребованы, поскольку используются при создании структуры трубопровода.

  • Контрольная. Кроме каких-либо действий с потоком, трубопроводная арматура используется и для контроля уровня, давления, скорости прохождения жидкостей и газов.

Все механизмы оснащаются ручным или автоматическим управлением. Первый вариант отличается низкой стоимостью, но скорость воздействия также низка, поэтому устанавливать такую арматуру на трубопроводы диаметром больше 400 мм не рекомендуется.

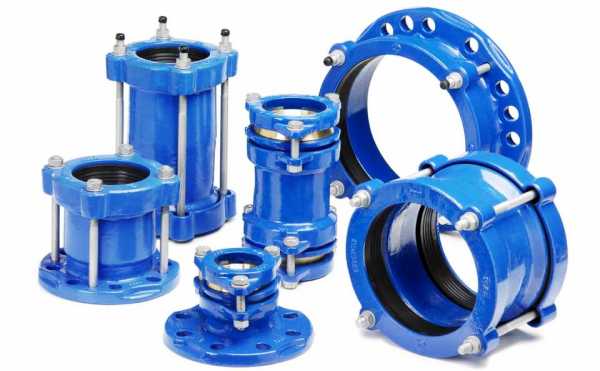

Закрепляться модели могут несколькими способами:

  • Муфтовым. Резьбовое соединение достаточно надежно, но применять его необходимо для трубопроводов диаметром не более 80 миллиметров, с давлением не более 10 атмосфер.

  • Фланцевым. Простота сборки, а также возможность замены компонентов при фланцевой стыковке являются главными преимуществами такой арматуры.

  • Сварным. Самый надежный способ стыковки арматуры с частями трубопровода, поскольку в таком случае исключается возможность утечки содержимого.

  • Цапковым. В этом случае также используется резьбовое соединение, но на наружной части деталей, что эффективно при соединении элементов небольшого размера под высоким давлением.

  • Штуцерным. Сферой использования этого метода стыковки является построение магистралей диаметром не больше 15 мм в лабораторных условиях, при этом стыковка происходит при помощи резьбовых соединений.

Очень важную роль играет герметичность соединений, ведь ее нарушение приводит не только к утечке, но и аварийным ситуациям.

Отличия по области применения также существенны, поскольку каждая сфера выдвигает собственные требования к трубопроводной арматуре.

Арматура общего назначения используется в условиях повседневной жизни человека — водопровод, отопительные систему, производственные отрасли (добыча газа, нефти, транспортировка химических веществ, производство судов и резервуаров).

Назначение и требования к таким узлам определяются определенными стандартами, поэтому он производится большими партиями.

Купить трубопроводную. арматуру по выгодной цене Вы можете на сайте Атис Сталь

Другим видом трубопроводной арматуры является специализированная. В эту категорию входят узлы и механизмы, предназначенные для лабораторных испытаний, специфических производственных задач. Все узлы имеют уникальную конструкцию, предназначенную для конкретных задач, поэтому они не продаются в свободном доступе.

Ознакомившись с этими данными, вы сможете лучше разобраться в назначении, разновидностях, и классификации трубопроводной арматуры.

newsvo.ru

Трубопроводная арматура: разновидности и назначение

Трубопроводная арматура отличается широким модельным разнообразием, что нашло отражение в ее классификации. Согласно нормативным документам, все виды арматурных изделий подразделяются на отдельные группы, схожие по своей функциональности, конструктивным принципам, материалам исполнения. Рассмотрим основные их разновидности, встречающиеся в современном производстве.

Виды  трубопроводной арматуры

Основным принципом, на котором базируется данная классификация, является функциональное предназначение. В зависимости от него различают следующие виды арматуры:

  • запорная;
  • отключающая;
  • обратная;
  • регулирующая;
  • предохранительная;
  • распределительно-смесительная.

Запорная арматура

Служит для герметичного перекрытия потока внутренней среды трубопровода. Относится к одному из самых распространенных видов арматуры, благодаря своей функциональности. Показателем ее качества является ресурс герметичности, от которого напрямую зависит срок службы запорного устройства. Основными рабочими состояниями арматурных изделий данного типа являются положения «открыто» и «закрыто», и никаких промежуточных позиций их конструкция не предусматривает. Область применения запорной арматуры невероятно широка, так как она бывает необходима практически везде, где имеются трубопроводы. Прежде всего, это нефтяная и газовая промышленность, атомная энергетика, морские и глубоководные судна, авиация, космические аппараты и многое другое.

Отключающая арматура

Данный вид арматуры еще именуют защитной, поскольку она служит для остановки внутреннего рабочего потока при превышении нормальных показателей нагрузки. Действие таких устройств обеспечивается за счет отключения конкретного чувствительного элемента.

Обратная арматура

Обеспечивает нужное направление потока рабочей среды, предотвращая его ход в противоположном направлении.

Регулирующая арматура

Служит для правильной организации технологических процессов, путем точного регулирования характеристик рабочей среды. В совокупности с запорной арматурой создает условия для бесперебойного функционирования оборудования, что очень важно для стратегических объектов типа АЭС.

Предохранительная арматура

Предназначена для защиты оборудования от аварийного превышения нагрузочных нормативов. Действие предохранительной арматуры основано на сбросе и стравливании избытков рабочей среды. Благодаря установке таких устройств, обеспечивается высокая надежность трубопроводного оборудования и его безотказная эксплуатация.

Распределительно-смесительная арматура

Необходима для правильного распределения рабочих потоков по отдельным направлениям и их смешивания, при необходимости. Выпускается и в изолированном варианте, например, только для распределения или смешивания.

Помимо перечисленных видов трубопроводной арматуры, существуют и комбинированные изделия, совмещающие в своей конструкции сразу несколько функций.

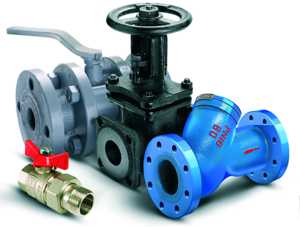

Типы трубопроводной арматуры

Помимо основной классификации, выделяют также несколько типов арматуры, принадлежность к которым определяется, исходя из конструктивных особенностей. Всего насчитывается четыре основных типа:

  • задвижка — имеет перпендикулярный ход рабочего элемента по отношению к оси потока;
  • кран — движение рабочего элемента происходит вокруг своей оси;
  • клапан — запирающая или регулирующая часть передвигается параллельно оси рабочего потока;
  • дисковый затвор — элемент, имеющий дисковидную форму, поворачивается вокруг оси, составляющей перпендикуляр или другой угол к направлению рабочего потока.

Все эти типы имеют и более детальную классификацию, в зависимости от своих конструктивных особенностей. Например, задвижки делятся на параллельные и клиновые, с выдвижными или невыдвижными шпинделями. В категории кранов различают шаровые, конусные и цилиндрические конструкции. Клапаны, в зависимости от количества седел, бывают одно- или двухседельными, а в зависимости от формы затвора — игольчатыми или тарельчатыми.

Особенности конструкции каждого из перечисленных типов обусловливают области их применения. Например, задвижки, отличающиеся достаточно неторопливым срабатыванием, больше подходят для запорной арматуры. Клапаны, напротив, характеризуются быстрым срабатыванием и высокой герметичностью, что делает их более предпочтительными для регулирующих устройств. Краны и дисковые затворы имеют смешанные технические характеристики и могут выступать в роли, как регуляторов, так и запоров, в зависимости от их назначения.

Другие виды трубопроводной арматуры

Наряду с основной классификацией, существует и множество других разновидностей арматуры, систематизация которых тоже происходит по схожим конструктивным или функциональным признакам. Рассмотрим основные из них.

По сфере применения и назначению

Одним из классификационных параметров являются условия эксплуатации арматуры — вакуумная, криогенная и т.п. Еще признаками для разделения служат место установки в основном оборудовании, наличие дополнительных функций, особенности работы устройства. Однако, наиболее обширным является деление трубопроводной арматуры по назначению:

  • контрольная;
  • редукционная;
  • пробно-спускная;
  • противопомпажная;
  • спускная и др.

Применение арматурных изделий в той или иной отрасли промышленности накладывает на них ряд определенных требований. Например, для установки на нефтепроводы необходима арматура, обладающая устойчивостью к коррозии, а для использования в газопроводах — имеющая высокую степень герметичности. На предприятиях химической промышленности, где рабочая среда может быть еще более агрессивной, требования к устойчивости арматуры будут еще выше.

По конструкции и форме корпуса

Положение патрубков определяет деление арматуры на следующие разновидности:

  • проходная — направления патрубков параллельны или соосны;
  • угловая — направления патрубков перпендикулярны или находятся под другим углом друг к другу;
  • смещенная — оси патрубков смещены по отношению друг к другу.

По типу наружного корпуса различают литые, штампосварные, литосварные, литоштампосварные изделия.

По способу крепления к трубопроводу

В данной категории различают арматуру следующих видов: фланцевая, бесфланцевая, межфланцевая. Помимо этого, выпускаются изделия под приварку, а также муфтовые, снабженные соединительными патрубками с нанесенной на них внутренней резьбой.

По типу уплотнений

Арматурные изделия, в конструкции которых предусмотрено сальниковое уплотнение для герметизации, носят название сальниковых. Если же подобный вид уплотнения не используется, то в таком случае говорят о бессальниковой арматуре. К этой категории относятся такие ее разновидности, как мембранная и сильфонная.

Подробная и развернутая классификация трубопроводной арматуры позволяет не потеряться в модельном разнообразии и выбрать именно тот тип устройства, который более всего соответствует возложенным на него задачам.

sxteh.ru

Классификация трубопроводной арматуры по области применения

Латунные шаровые краны экономически более выгодно применять для внутренней разводки в инженерных системах с температурами до 95С, давлением до 6 бар и диаметрами до 32-50. На трубопроводах теплоснабжения (диаметрами до 300-400), а также в первом контуре тепловых пунктов рекомендуется применять стальные шаровые краны, специально разработанные для таких применений. В остальных случаях нужно рассматривать вариант применения поворотных затворов как наиболее оптимальный.

Арматура из нержавеющей стали

Промышленная трубопроводная арматура общего назначения используется в различных отраслях народного хозяйства. Изготавливается она серийно в больших количествах и предназначается для сред с часто применяемыми значениями давлений и температуры. Этой арматурой оснащаются водопроводы, паропроводы, городские газопроводы, система отопления и т.п.

Промышленная трубопроводная арматура для особых условий работы предназначается для эксплуатации при относительно высоких давлениях и температурах, при низких температурах, на коррозионных, токсичных, радиоактивных, вязких, абразивных или сыпучих средах. К этой арматуре относятся: энергетическая арматура высоких энергетических параметров, криогенная, коррозионностойкая, фонтанная, арматура с обогревом, арматура для абразивных гидросмесей и для сыпучих материалов.

Специальная арматура разрабатывается и изготавливается по отдельным заказам на основании особых технических требований. Часто такая арматура изготавливается, например, для экспериментальных или уникальных промышленных установок, в том числе и для атомных электростанций.

Судовая арматура выпускается для работы в специфических условиях эксплуатации ее на судах речного и морского флота с учетом повышенных требований в отношении минимальной массы, вибростойкости, повышенной надежности, особых условий управления и эксплуатации.

Сантехнической арматурой оснащаются различные бытовые устройства: газовые плиты, ванные установки, кухонные раковины и др. Изготавливается эта арматура в больших количествах на специализированных предприятиях, имеет небольшие диаметры прохода и в большинстве своем управляется вручную, за исключением регуляторов давления и предохранительных клапанов для газа.

Классификация трубопроводной арматуры по функциональному назначению (виду)

Запорная арматура предназначена для полного перекрытия потока рабочей среды в трубопроводе и пуска среды в зависимости от требований технологического процесса (цикл "открыто-закрыто"). Основное назначение запорной арматуры - перекрывать поток рабочей среды по трубопроводу и снова пускать среду в зависимости от требований технологического процесса, обслуживаемого данным трубопроводом, обеспечивая герметичность как в затворе, так и по отношению к внешней среде. Запорная арматура по количеству применяемых единиц составляет 80% всей арматуры.

Регулирующая арматура предназначена для регулирования параметров рабочей среды посредством изменения ее расхода. К ней относятся регулирующие клапаны, регуляторы давления, регуляторы уровня жидкости, дросселирующая арматура и т.п.

Распределительно-смесительная (трехходовая или многоходовая) арматура предназначена для распределения рабочей среды по определенным направлениям или для смешения потоков среды (например, холодной и горячей воды). Сюда относятся распределительные клапаны и краны.

Предохранительная арматура предназначена для автоматической защиты оборудования и трубопроводов от недопустимого давления посредством сброса избытка рабочей среды. Сюда относятся предохранительные клапаны, импульсные предохранительные устройства, мембранные разрывные устройства, перепускные клапаны.

Защитная арматура предназначена для автоматической защиты оборудования и трубопроводов от недопустимых или предусмотренных технологическим процессом изменений параметров или направления потока рабочей среды и для отключения потока без выброса рабочей среды из технологической системы. Сюда относятся обратные клапаны, отключающие клапаны.

Контрольная арматура используется для проверки наличия и определения уровня oжидкости в котлах, резервуарах и сосудах, а также для подключения контрольно-измерительных приборов в гидро- и пневмосистемах. Сюда относятся пробно-спускные краны, указатели уровня, краны и клапаны для манометров.

Фазоразделительная арматура предназначена для автоматического разделения рабочих сред в зависимости от их фазы и состояния. Сюда относятся конденсатоотводчики, воздухоотводчики и маслоотделители.

Классификация трубопроводной арматуры по конструктивным типам

Задвижка - трубопроводная арматура, в которой запирающий элемент перемещается возвратно-поступательно перпендикулярно направлению потока рабочей среды. Используется преимущественно в качестве запорной арматуры: запирающий элемент находится в крайних положениях "открыто" и "закрыто". Разновидностью этого типа арматуры являются шланговые задвижки, у которых перекрытие потока среды осуществляется запорным органом, пережимающим эластичный шланг, внутри которого проходит транспортируемая рабочая среда.

Клапан - трубопроводная арматура, в которой запирающий или регулирующий элемент перемещается возвратно-поступательно параллельно оси потока рабочей среды в седле корпуса арматуры. Клапан, в котором запирающий элемент перемещается с помощью винтовой пары и управляется вручную, называется вентилем. Сейчас это название устарело. Разновидностью этого типа арматуры является мембранный клапан, у которого в качестве запорного элемента используется мембрана. Мембрана фиксируется по внешнему периметру между корпусом и крышкой, выполняет функцию уплотнения корпусных деталей и подвижных элементов относительно внешней среды, а также функцию уплотнения запорного органа.

Кран - трубопроводная арматура, в которой запирающий или регулирующий элемент имеет форму тела вращения или его части; поворачивается вокруг своей оси, перпендикулярно расположенной по отношению к направлению потока рабочей среды.

Затвор (затвор дисковый) - трубопроводная арматура, в которой запирающий или регулирующий элемент имеет форму диска и поворачивается вокруг оси, перпендикулярной к оси трубопровода.

normativ.spb.ru

Типы трубопроводной арматуры и её конструктивные разновидности. Задвижки, вентили, клапаны, краны, заслонки, регуляторы и их отличия. | Трубопроводы

Сравнение трубопроводной арматуры различных типов

Сравним трубопроводную арматуру различных конструкций. В таблице 1 приведено краткое описание основных отличительных характеристик трубопроводных устройств.

Примеры отличий в характеристиках модернизированной арматуры

Характеристику арматурных устройств отличающихся типов нужно приводить с осторожностью, ведь недостатки базовой конструкции отдельного типа могут быть ослаблены или устранены при её модернизации. Ниже приведены три примера модернизации арматурных устройств.

Рисунок 1. Задвижка
полнопроходная с
обрезиненным клином
фланцевая с
ручным приводом



Задвижки суженного Ду и полнопроходные задвижки

Например, задвижки суженного Ду обладают значительно меньшей строительной высотой по сравнению с полнопроходными, но у них больше строительная длина и гидравлическое сопротивление.

Шаровой кран и кран с конусной пробкой

Шаровой кран имеет меньший износ поверхностей и усилие на привод, более герметичен, но сложнее и дороже по себестоимости, чем кран с конусной пробкой.

Вентиль базовой конструкции и прямоточный вентиль с косым шпинделем

Прямоточный вентиль, имеющий в своей конструкции косым шпинделем имеет меньшее гидравлическое сопротивление, чем обычный.

Конденсатоотводчики и регуляторы имеют конструкцию, где используется один их названных выше базовых типов арматуры (чаще всего клапан). По этой причине их не выделяют по конструкции затвора в самостоятельный тип арматуры. Но их можно выделить в отдельный тип при классификации по назначению, так как они активно применяются в теплогазосноабжении и вентиляции.

Классификация арматуры по типу затвора

Таблица 1.

Классификация трубопроводной арматуры по типу конструкции затвора
Название Схема Способ движения затвора Преимущества Недостатки
Задвижки Возвратно-поступательно вдоль уплотнительной поверхности. Малое гидравлическое сопротивление. Отсутствие противодавления рабочей среды. Большая строительная высота, малая строительная длина. Медленное
срабатывание. Большое усилие на привод затвора.
Сильный износ поверхности седла на загрязненных
жидкостях
Клапан перпендикулярно к уплотнительной поверхности Малая строительная высота. Быстрое срабатывание. Высокая герметичность. Большая строительная длина. Большое усилие на привод затвора. Большое гидравлическое сопротивление. Наличие противодавления рабочей среды.
Кран вращательно на 90° вдоль уплотнительной поверхности Малая строительная высота, малая строительная длина. Быстрое срабатывание.  Малое гидравлическое сопротивление. Отсутствие противодавления рабочей среды. Большое усилие на привод затвора. Сильный износ поверхности седла и пробки на загрязненных и агрессивных жидкостях.

www.12821-80.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
