Надежность кроется в деталях — Технологии

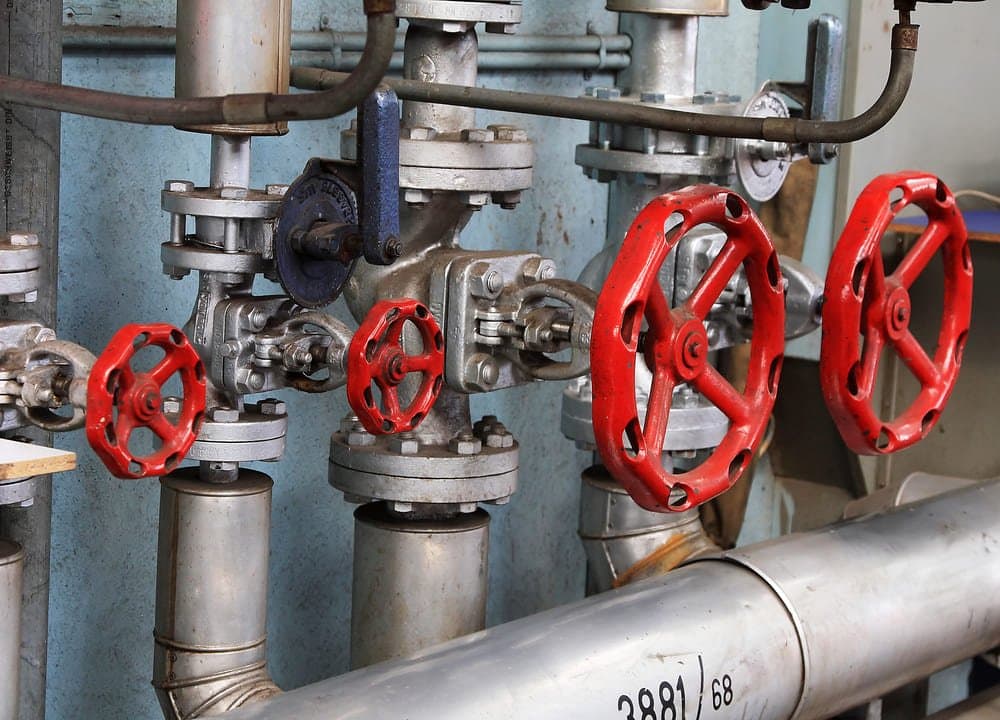

До недавнего времени запорную арматуру на линейной части трубопроводов надлежало размещать на расстоянии, определяемом расчетом, но не более 30 км. Долгие годы трубопроводную арматуру рассматривали как технологическое устройство обеспечивающее исключительно безопасность функционирования магистральныхз газопроводов и компрессорных станций при эксплуатации и проведении ремонтов.

После того, как газ стал реальным энергетическим рыночным товаром и его значительные потери из-за несвоевременного перекрытия линейной части магистральных газопроводов из-за неудовлетворительной работы трубопроводной арматуры стали наносить значительный экономический ущерб Газпрому, требования к уровню эксплуатации трубопроводной арматуры резко возросли.

Это не замедлило сказаться на разработке новых нормативных материалов по эксплуатации и диагностированию трубопроводной арматуры, а также установлению предельного времени перекрытия трубопроводной арматуры при разрыве газопровода (технологического или в результате банального воровства газа).

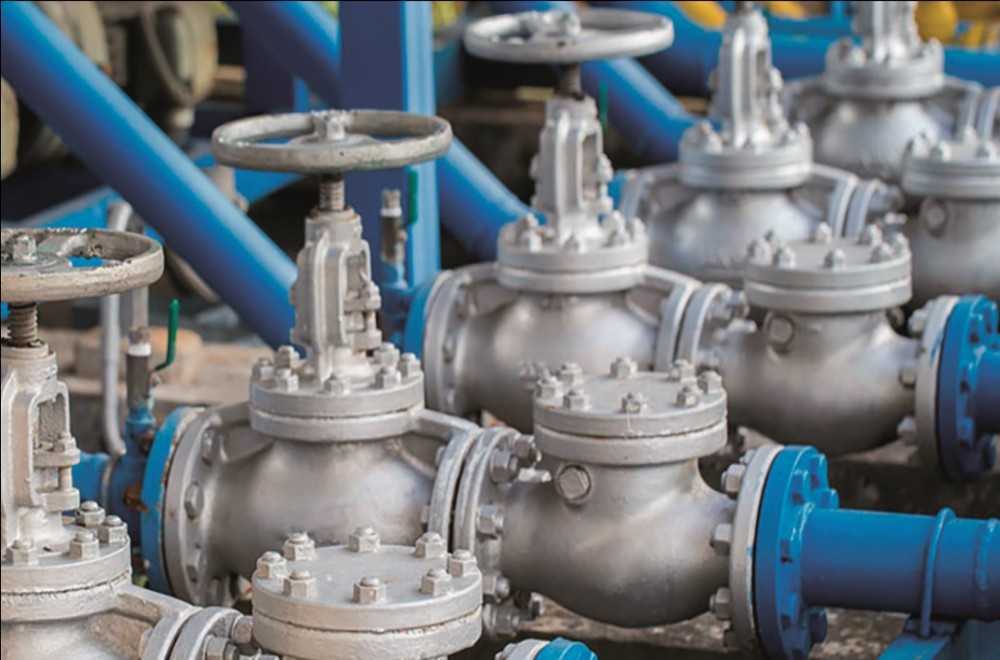

Практически на всех магистральных газопроводах в настоящее время обеспечена технологическая возможность дистанционного управления линейной трубопроводной арматурой. Следует заметить, что термины «трубопроводная арматура» и «запорная арматура» в нормативной литературе, в частности, в ПЭ магистральных газопроводах, имеют одинаковый смысл.

Технический уровень оборудования определяется, в основном, его надежностью, степенью автоматизации, а также экономичностью и эффективностью. Трубопроводная арматура является восстанавливаемым объектом, подвергающимся техническому обслуживанию и ремонту. Как и все эксплуатируемое на магистральных газопроводах технологическое оборудование трубопроводная арматура подвергается диагностическому обследованию. Иными словами, поддержание запорной арматуры в работоспособном состоянии требует определенных трудозатрат, как эксплуатационного персонала, так и подрядных организаций. В связи с этим степень автоматизации определяется долей трудоемкости автоматизированных операций от полной трудоемкости операций сбора, преобразования, передачи, распространения информации и управления.

Степень автоматизации всегда меньше единицы и чем она выше, тем более совершенным является технологическое оборудование, т.е. конструктивно оно выполнено так, что все трудозатраты для обеспечения нормального функционирования запорной арматуры сводятся к минимуму.

Особенность функционирования трубопроводной арматуры заключается в том, что на линейной части она находится в режиме ожидания, который по условиям режима работы магистральных газопроводов может длиться более года. И когда дистанционно поступает команда на закрытие крана он должен, по своему техсостоянию, перекрыть газопровод. Удовлетворительное техническое состояние трубопроводной арматуры определяется регулярным техобслуживанием и выполнением диагностического обследования все результаты которого заносятся в журнал техобслуживания трубопроводной арматуры.

Для обеспечения работоспособности трубопроводной арматуры, в соответствии с ПЭ МГ затворы линейной запорной арматуры многониточных газопроводов полностью переставляют в положение «закрыто»-«открыто» два раза в год: при подготовке объектов к осеннее-зимнему и весеннему периоду эксплуатации. Краны узлов подключения компрессорных станций (обводного, входного и выходного газопроводов) переставляют один раз в год при плановой остановке цеха.

Общий срок службы трубопроводной арматуры составляет не менее 30 лет (есть газопроводы, в которых запорная арматура служит около 50 лет), а уплотнения из мягких материалов (резины, фторопласта и т.п.) и уплотнений затвора и корпуса по сопряжению «металл по металлу» — 15-20 лет. Для восстановления работоспособности уплотнений (и соответственно крана) в них регулярно через подводящие каналы набивают смазки, пасты. Наличие пасты в уплотнительных узлах арматуры и в подводящих каналах позволяет, как минимум в два раза, продлить срок службы арматуры, сократить (или полностью исключить) потери транспортируемого продукта, повысить безопасность эксплуатации и обеспечить экологическую чистоту объектов.

Особенно остро при эксплуатации магистральных газопроводов стоит проблема обеспечения герметичности кранов и она может обостриться при выполнении плановых в соответствии с п. 5.7.18 ПЭ МГ перестановок кранов в присутствии эксплуатационного персонала в независимости от наличия телеуправления. Здесь технологически разумно (один раз в год) использовать для набивки уплотнения крана специальную пасту ООО «Орггазнефть» (г. Москва), как имеющую значительный ресурс и при этом существенно ниже стоимости подобных зарубежных паст. Эта паста уплотнительная конденсатостойкая 131-435 КГУ вошла в реестр материалов, разрешенных к применению в Газпроме в соответствии с п. 5.17.11 ПЭ МГ.

Использование таких специальных паст следует рассматривать как техническое решение по временному (и неоднократному) восстановлению герметичности кранов. Это относится к тем кранам, в которых конструктивно предусмотрена набивка уплотнительных материалов. Вырезка негерметичных кранов больших диаметров может быть перенесена на неопределенный срок при использовании уплотнительных паст Орггазнефть. Такой подход обеспечивает также необходимую экономическую эффективность работы.

При продлении срока безопасной эксплуатации магистральных газопроводов возник вопрос о продлении этого срока и для запорной арматуры. Опыт проведения компаний Орггазнефть экспертизы промышленной безопасности магистральных газопроводов в разных регионах страны с 2003 по 2011 гг. показал, что при продлении срока безопасной эксплуатации последних запорная арматура ни как не лимитирует проведение ЭПБ. Проблема только в устранении протечек газа больше допустимых норм для классов герметичности по ГОСТ 9544-2005 или негерметичности по отношению к внешней среде вследствие износа уплотнительных элементов. Этот недостаток легко устраняется применением уплотнительных паст (смазок) и его можно применять неоднократно.

Следует отметить, что Газпром резко ужесточил требования к техническому обслуживанию трубопроводной арматуры и выполнение этих работ в газотранспортных компаниях организовывают и контролируют группы запорной арматуры инженерных центров.

В настоящее время требования к качеству проведения техобслуживания и регламентных работ по трубопроводной арматуре достаточно полно отражены в государственных и отраслевых нормативных документах: СНиП 2.05.06-85; Правила эксплуатации МГ. СТО Газпром 2-3.5-454-2010; Порядок проведения технического обслуживания и ремонта трубопроводной арматуры. СТО Газпром 2-2.3-385-2009; Методика оценки ресурса запорно-регулирующей арматуры магистральных газопроводов. СТО Газпром 2-4.1-406-2009; Национальный стандарт ГОСТ Р 54808-2011 «Арматура трубопроводная. Нормы герметичности затворов». Введен в действие с 01 июля 2012 г. взамен ГОСТ 9544-2005 «Арматура трубопроводная запорная. Классы и нормы герметичности затворов».

КРАН ШАРОВОЙ
DN 400 PN 8,0 МПа
АЗТПА, Россия

Статья «Надежность кроется в деталях» опубликована в журнале «Neftegaz. RU» (№8, 2012)

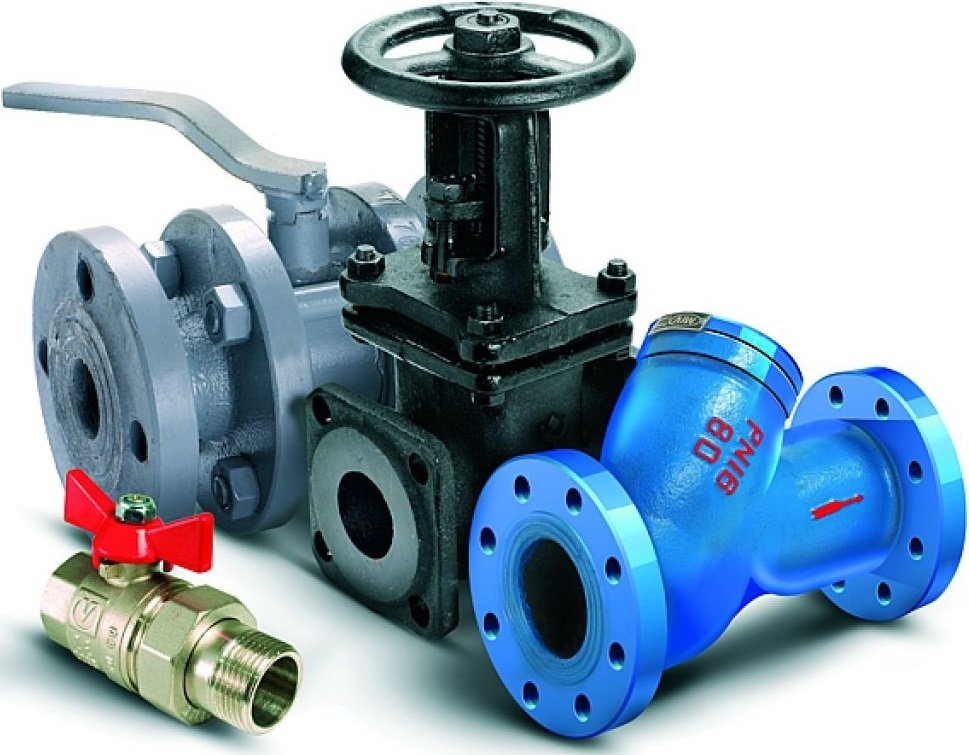

Трубная арматура

Трубный фитинг

Фитинг — это компонент трубопровода, который используется для соединения трубопровода, изменения направления или диаметра трубопровода или окончания трубы. Они являются универсальным компонентом трубопровода, который необходим в современной системе трубопроводов.









Отрасли науки

Наука

Прикладная наука

Машиностроение

Машиностроение

Производство

Стационарное оборудование Крепеж Фильтрация Прокладка Труба Трубный фитинг Фитинг для сварки встык Фланцевый фитинг Фитинг для сварки враструб Резьбовой фитинг Трубный фланец Сосуд высокого давления Резервуар для хранения Клапан

Ссылки на статьи

Профессиональные инженерные лицензии

Ассоциативные ссылки

Список всех торговых ассоциаций Инженерные ассоциации Ассоциации оборудования Американский институт нефти (API) Американское общество инженеров-механиков (ASME) Американское общество испытаний и материалов (ASTM) Американская ассоциация водопроводных сооружений (AWWA) Международная организация по стандартизации (ИСО) Общество стандартизации производителей (MSS) Международное общество автомобильных инженеров (SAE)

Ссылки по математике

Символы алгебры Символы углов и линий  Основные математические символы Символы скобок Символы эквивалентности Символы геометрии  Греческий алфавит Разные символы Римские цифры Набор символов Символы квадратного корня

Чертежи

Ищете чертежи клапана AutoCAD? Они есть в нашем магазине. Чертежи динамического фитинга Изометрические чертежи фитингов

Ссылки тегов

Уравнения потока Уравнения вязкости Список всех тегов

Номенклатура и символы

Инженерия, математика, наука А-В-С-D-Е-F-G-H H-I-J-K-L-M-N-O О-П-К-Р-С-Т-У-В В-Ш-Х-Y-Z Бухгалтерский учет, бизнес, финансы

Типы фитингов

Фитинги можно разделить на несколько категорий:

• Соединение ответвлений  —  Соединения ответвлений используются, когда две или более труб соединяются. Они могут быть в виде полного фитинга, такого как тройник или крестовина. Они также могут иметь форму O’let, которая представляет собой разветвленное соединение, предназначенное для присоединения непосредственно к трубе. Отводные патрубки бывают сварными встык, враструб, резьбовыми и фланцевыми.

• Заглушка  —  Приварные заглушки используются для герметизации конца трубопровода. Его можно использовать, когда старая труба забрасывается, или с тройником для образования гидравлического колена. Крышки доступны только для сварки встык.

• Муфта — Муфты используются для соединения двух различных резьбовых отрезков трубы. При использовании муфты важно не перетягивать трубопровод, иначе может произойти повреждение муфты или соединения. Муфты доступны только для труб с резьбой.

• Коленчатый патрубок  —  Они полезны, когда необходимо изменить направление потока. Типичные направления изгиба составляют 45, 90 и 180 градусов. Отводы бывают сварными встык, враструб, резьбовыми и фланцевыми.

• Переходник  — Переходники используются, когда трубе необходимо изменить диаметр. Переходники доступны для сварки встык, сварки враструб, резьбовые и фланцевые.



Типы торцевых соединений трубных фитингов

Существует четыре различных типа соединений, которые используются для фитингов: P-ловушка, в которой колена соединены фланцами, а фитинг составляет

• Фитинг для сварки встык  —  Вероятно, наиболее распространенный тип фурнитуры. Они легко изготавливаются и легко монтируются. Фитинги для сварки встык можно соединять напрямую друг с другом. Это называется подходящим макияжем.

• Фланцевый фитинг  —  Фланцевые фитинги представляют собой компоненты трубопровода, в которых фланец является неотъемлемой частью фитинга. Они чаще всего используются для водоподготовки или облицовки трубопроводов, где сварка может разрушить футеровку.

• Фитинг под сварку враструб  —  Эти фитинги имеют соединение под сварку враструб на каждом конце. Их можно использовать для труб меньшего диаметра. В этих фитингах используется одиночный угловой сварной шов для соединения трубопровода с фитингом.

• Резьбовой фитинг  —  Резьбовые фитинги обычно имеют размер четыре дюйма и меньше. Причиной такого ограничения по размеру является то, что на конце трубы должна быть резьба с соединением с наружной резьбой, а размеры матрицы недоступны для больших диаметров.



Листы данных трубных фитингов

Тип трубных фитингов	Листы данных
Фитинги	Все фитинги, ANSI (дюймы)
Сварка встык	Фитинг для сварки встык, ANSI (дюйм)
Фланец из ковкого чугуна	Фланцевый фитинг из ковкого чугуна, ANSI (дюймы)
Гибкий соединитель	Фитинг гибкого соединителя, ANSI (дюймы)
Олет	Фитинг O’let, ANSI (дюйм)
ПВХ	Фитинг из ПВХ, ANSI (дюйм)
Гнездо	Муфта, ANSI (дюйм)
Резьбовой	Резьбовой фитинг, ANSI (дюймы)



Стандарты трубной арматуры

Стандарты API

• API 671 — Муфты специального назначения для насосов — поршневые

Стандарты ASME

• ASME B16. 1 — Фланцы чугунных труб и фланцевые фитинги
• ASME B16.3 — Резьбовые фитинги из ковкого чугуна
• ASME B16.4 — Резьбовые фитинги из серого чугуна
• ASME B16.9 — Кованые фитинги для стыковой сварки заводского изготовления
• ASME B16.11 — Кованые фитинги, сварка враструб и резьба
• ASME B16.14 — Заглушки, втулки и контргайки для труб из черных металлов с трубной резьбой
• ASME B16.15 — Резьбовые фитинги из литой бронзы, классы 125 и 250
• ASME B16.18 — Штуцеры давления соединения припоя сплава литой меди
• ASME B16.22 — Фитинги под давлением из кованой меди и медных сплавов для пайки
• ASME B16.24 — Трубные фланцы и фланцевые фитинги из литого медного сплава: классы 150, 300, 600, 900, 1500 и 2500
• ASME B16.25 — Концы под приварку встык
• ASME B16.26 — Фитинги из литого медного сплава для развальцованных медных труб
• ASME B16.39 — Резьбовые соединения труб из ковкого железа, классы 150, 250 и 300
• ASME B16. 42 — Фланцы труб из ковкого чугуна и фланцевые фитинги: классы 150 и 300

Стандарты ASTM

• ASTM A105 — Технические условия на поковки из углеродистой стали для трубопроводов
• ASTM A181 — Технические условия на поковки из углеродистой стали для трубопроводов общего назначения
• ASTM A182 — Технические условия на кованые или катаные фланцы труб из сплава и нержавеющей стали, кованые фитинги, клапаны и детали для работы при высоких температурах
• ASTM A193 — Спецификация болтовых материалов из легированной и нержавеющей стали для работы при высоких температурах
• ASTM A194 — Спецификация гаек из углеродистой и легированной стали для болтов для работы под высоким давлением и высокой температурой
• ASTM A234 — Спецификация трубопроводной арматуры из кованой углеродистой и легированной стали для эксплуатации при умеренных и высоких температурах
• ASTM A350 — Спецификация для поковок из углеродистой и низколегированной стали, требующая испытания на ударную вязкость с надрезом для компонентов трубопровода
• ASTM A403 — Технические условия на фитинги для трубопроводов из кованой аустенитной нержавеющей стали
• ASTM A420 — Стандартные технические условия на трубопроводную арматуру из кованой углеродистой и легированной стали для эксплуатации при низких температурах
• ASTM A694 — Спецификация поковок из углеродистой и легированной стали для трубных фланцев, фитингов, клапанов и деталей для трансмиссии высокого давления
• ASTM B21 — Технические условия на латунные стержни, стержни и профили для военно-морского флота
• ASTM B98 — Спецификация для стержня, прутка и профилей из медно-кремниевого сплава
• ASTM B150 — Спецификация для алюминиевых бронзовых стержней, стержней и профилей
• ASTM B160 — Спецификация для никелевых стержней и стержней
• ASTM B164 — Спецификация для стержня, прутка и проволоки из никель-медного сплава
• ASTM B166 — Спецификация для сплавов никель-хром-железо (UNS N06600, N06601, N06603, N06690, N06693, N06025 и N06045) и сплава никель-хром-кобальт-молибден (UNS N06617) стержень, пруток и проволока
• ASTM B247 — Спецификация для штампованных поковок из алюминия и алюминиевых сплавов, поковок ручной поковки и поковок с катаным кольцом
• ASTM B361 — Спецификация заводских сварочных фитингов из кованого алюминия и алюминиевых сплавов
• ASTM B366 — Спецификация заводских фитингов из кованого никеля и никелевых сплавов
• ASTM B381 — Спецификация для поковок из титана и титановых сплавов
• ASTM B462 — Спецификация для кованых или прокатных UNS N06030, UNS N06022, UNS N06035, UNS N06200, UNS N06059, UNS N06686, UNS N08020, UNS N08024, UNS N08026, UNS N08367, UNS N10276, UNS N16 N10605, UNS N08031, UNS *N06045, UNS N06025 и UNS R20033 Al
• ASTM B564 — Спецификация для поковок из никелевого сплава

Стандарты AWWA

• AWWA C110 — фитинги из ковкого и серого чугуна, от 3 дюймов до 48 дюймов (от 75 мм до 1200 мм), для воды и других жидкостей
• AWWA C208 — Размеры сборных стальных фитингов для водопроводных труб

Стандарты ISO

• ISO 5251 — Фитинги для сварки встык из нержавеющей стали
• ISO 5256 — Стальные трубы и фитинги для подземных или подводных трубопроводов. Внешнее и внутреннее покрытие материалами, полученными из битума или каменноугольной смолы

Стандарты MSS

• MSS SP-43 — Фитинги для сварки встык из кованой нержавеющей стали, включая ссылки на другие коррозионностойкие материалы
• MSS SP-53 — Стандарты качества стальных отливок и поковок для клапанов, фланцев, фитингов и других компонентов трубопроводов — Магнитные частицы
• MSS SP-54 — Стандарты качества для стальных отливок и клапанов, фланцев, фитингов и других компонентов трубопроводов — Радиографический
• MSS SP-55 — Стандарты качества для стальных отливок и клапанов, фланцев, фитингов и других компонентов трубопроводов — Visual
• MSS SP-75 — Технические характеристики кованых фитингов для стыковой сварки, прошедших высокие испытания
• MSS SP-73 — Пайка для фитингов под давлением из меди и медных сплавов
• MSS SP-83 — Соединения стальных труб класса 3000, сварные враструб и резьбовые
• MSS SP-97 — Цельноармированные кованые отводные фитинги — концы под приварку внахлест, резьбу и приварку встык
• MSS SP-106 — Фланцы из литого медного сплава и фланцевые фитинги классов 125, 150 и 300
• MSS SP-119 — Фабричные кованые фитинги с раструбом для приварки враструб

Стандарты SAE

• SAE J514 — Гидравлические трубные фитинги



Технические характеристики трубных фитингов, BSI

BS 3799 — Фитинги для стальных труб, раструбные и резьбовые

24

Класс давления	2000	3000	6000	9000 9 9 Муфта
—	80	160	—
Резьбовой фитинг	—	80	ХХS	—

Примечание — Обозначения классов соответствуют максимальному давлению фитингов в холодном состоянии в фунтах силы на квадратный дюйм.



Глоссарий трубных фитингов

• A — B — C — D — E — F — G — H — I — J — K — L — M — N — O — P — Q — R — S — T — U-V-W-X-Y-Z

A

• ASME B16.34 — Группа 1, Спецификация материалов, углеродистая и легированная сталь —

B

• Тройник с решеткой  — Тройник или любой фитинг с отводом, используемый в трубопроводах, который снабжен скребками и имеет приваренную внутри ограничительную планку, предотвращающую перемещение скребка вниз по отводному соединению.

• Фитинги с раструбным концом  —  Используется вместо фитингов, свариваемых встык. Их установка намного быстрее, потому что нет необходимости делать фаску на соединительной трубе, а сварка выполняется намного быстрее.

• Спускное кольцо  — Кольцевая секция с одним или несколькими радиальными трубными соединениями, предназначенная для установки между стандартными фланцами в пределах кольца болтов с использованием обычного прокладочного материала.

• Фитинг для ответвлений  —  Не только тройники и отводы, но и сварные соединения.

• Фитинг для сварки встык  —  Можно разделить на разные категории в зависимости от функции.

C

• Коррозия  —  Утонение стенки трубы, которое обычно вызывается химической реакцией коррозионной жидкости или агента и ограничивается почти исключительно металлическими изделиями.

D

E

• Компенсатор  —  Тепло и холод вызывают расширение и сжатие трубопроводных систем. Это расширение и сжатие могут создавать огромные нагрузки на трубу, вызывая ее коробление или выход из строя.

F

• Спецификация фитингов, ASME  —  Следующие данные основаны на ASME B16.11 — Кованые фитинги, приварные и резьбовые.

• Спецификация фитинга, BSI  —

• Фитинг, Спецификации материалов, ASTM —

• Фланец  —  Болтовое соединение, при котором две части трубы, оборудования, фитингов или клапанов соединяются вместе, образуя трубопроводную систему.

• Гибкий соединитель  — Используется в основном для снятия нагрузки с насосов и двигателей, когда может произойти поглощение шума, вибрация или тепловое расширение.

• Скорость потока  —  Количество жидкости, протекающей за определенное время через определенную точку.

• Трение  —  Механическое сопротивление относительному движению двух поверхностей.

G

• Стандарты общих фитингов   —

H

I

• Тройник ударный  —  Отводит поток пара через патрубок обычного тройника.
100066

O

P

• Труба  —  Полая труба, по которой можно транспортировать такие продукты, как жидкость, газ, гранулы и т. д.

• Конец трубы  —  Существует три основных типа концов труб: скошенные, с резьбой или гладкие.

• Однолинейный чертеж трубопровода  —  Однолинейный чертеж трубопровода представляет собой чертеж трубопровода, на котором показаны размеры и расположение труб, фитингов и клапанов.

• Давление  —  Это сила, приложенная перпендикулярно поверхности объекта и выраженная как сила на единицу площади.

• Перепад давления  —  Разность давлений между двумя точками системы.

• Потеря давления  — Разность давлений на входе и выходе.

Q

R

S

• Фитинг под сварку враструб  — Там, где труба вставляется в углубление фитинга.

• Тройник с разрезом  —  Это фитинг для трубопровода, конструкция которого соответствует внешнему диаметру трубы, в которую будет врезаться горячая врезка.

• Напряжение  —  Сила на единицу площади поперечного сечения.

T

• Прочность на растяжение  —  Способность материала сопротивляться силе, стремящейся его растянуть.

• Резьбовой фитинг  — Обычно четыре дюйма и меньше. Причиной такого ограничения по размеру является то, что на конце трубы должна быть резьба с соединением с наружной резьбой, а размеры матрицы недоступны для больших диаметров.

• Блок упорный  —  Препятствие для давления на изменение направления трубы коленом и т.п.

• Крутящий момент  —  Сила вращения, используемая для перемещения стержня.

У

V

• Объемный расход  — Количество жидкости, протекающей за определенное время через определенную точку.

W

• Сварка  —  Производственный процесс, при котором сходные материалы сплавляются друг с другом путем нагревания их до подходящей температуры. Это может быть выполнено путем пайки, пайки или сварки.

• Рабочее давление  —  Нормальное давление, при котором работает система.

X

Y

• Предел текучести — Минимальное напряжение, приводящее к остаточной деформации материала.

Z



• A — B — C — D — E — F — G — H — I — J — K — L — M — N — O — P — Q — R — S — T — U — В-Ш-Х-У-Я



Метки: Трубка Трубная арматура Фланец трубы Клапаны Типы Глоссарии

Эквивалентная длина фитингов для пластиковых и стальных труб

Copyright © Harvey Wilson — Katmar Software
Май 2014 г.

) для расчета перепадов давления в трубопроводной арматуре и арматуре. В настоящей статье приведены значения эквивалентной длины для широкого спектра трубных фитингов и клапанов, которые можно использовать, как описано в этой статье.

Эквивалентная длина трубного фитинга — это длина трубы того же размера, что и фитинг, при которой возникает такой же перепад давления, как и в фитинге. Экспериментально было установлено, что для данного типа фитинга (например, колена с большим радиусом) эквивалентная длина (L _e ) больше для более крупных фитингов. Но установлено, что если L _e разделить на внутренний диаметр трубы (D), то полученное отношение (L _e /D) будет практически постоянным для этого типа фитинга. Это имеет 2 преимущества: резко сокращается объем требуемой информации, а также устраняется проблема единиц, используемых для измерения длины и диаметра, поскольку соотношение L _e /D безразмерны. Таким образом, таблицы данных в этой статье можно использовать с любой системой единиц при условии, что внутренний диаметр трубы (D) и эквивалентная длина (L _и ) измеряются в одних и тех же единицах.

В качестве примера рассмотрим 2-дюймовый запорный клапан с L _e /D = 320 при установке в промышленную стальную трубу. мм), тогда Эквивалентная длина шарового клапана относительно стальной трубы составляет 320 x 0,172 = 55 футов (или 320 x 52,5 = 16800 мм).

Следует отметить, что перепад давления на фитинге определяется в основном тем, как геометрия фитинга вызывает изменения направления и скорости потока жидкости. С другой стороны, трение между жидкостью и стенками фитинга оказывает относительно небольшое влияние на падение давления. Это означает, что материал конструкции фитинга очень мало влияет на перепад давления, и (например) пластиковый шаровой клапан будет иметь такой же перепад давления, как и стальной клапан с той же геометрией (и, конечно, для того же расхода). такая же жидкость).

Однако длина трубы, которая может дать перепад давления, эквивалентный шаровому клапану, сильно зависит от шероховатости этой трубы. Поэтому важно, чтобы эквивалентная длина была выражена в терминах фактической трубы, которая соединяется с фитингом. Эта концепция более подробно описана в ранее упомянутой статье.

Хотя значения эквивалентной длины для промышленных стальных труб найти несложно, данных об эквивалентной длине для пластиковых материалов, таких как ПВХ, ХПВХ, ПЭВП и стеклопластика/стеклопластика, гораздо меньше. Таблицы, приведенные ниже, охватывают широкий диапазон трубной арматуры, а также охватывают диапазон шероховатости поверхности труб, которые встречаются в типичных промышленных условиях. Это позволит инженерам более уверенно применять метод эквивалентной длины для оценки перепадов давления на фитингах труб.

2. Значения эквивалентной длины для отводов, тройников и клапанов

Когда перепад давления на фитинге выражается в виде коэффициентов сопротивления (значения К), оказывается, что значение К зависит от размера фитинга и числа Рейнольдса. Число. Лучшим доступным в настоящее время методом моделирования этих вариаций является метод Darby 3-K. К сожалению, для этого требуется, чтобы инженер имел 3 константы для каждого типа фитингов, а связанные с этим расчеты выходят за рамки того, что можно сделать без электронной таблицы или специальной компьютерной программы.

К счастью, изменения размера фитинга и числа Рейнольдса приводят к гораздо меньшим изменениям отношения эквивалентной длины к диаметру, чем значения K. Если требуется меньшая точность, потери давления можно рассчитать, используя только одну константу для каждого типа фитинга (т. е. отношение эквивалентной длины к диаметру), которая охватывает все размеры и все числа Рейнольдса. Это делает метод эквивалентной длины пригодным для предварительных расчетов вручную.

Для окончательных точных проектных расчетов предпочтительно использовать специализированную компьютерную программу, такую ​​как AioFlo, которая использует строгий метод 3-K. На самом деле AioFlo делает точные расчеты проще и быстрее, чем вручную, используя метод эквивалентной длины, и вы также получаете полную точность. Но бывают случаи, когда метод эквивалентной длины полезен, поэтому стоит иметь доступ к этим таблицам эквивалентной длины.

Значения в таблице ниже были получены из коэффициентов сопротивления (значения K), рассчитанных программой AioFlo Piping Hydraulics с использованием шероховатости поверхности трубы, приведенной в таблице. Поскольку отношение эквивалентной длины к диаметру не является постоянным при изменении размера фитинга и числа Рейнольдса, следует ожидать ошибки до 30 % при использовании для турбулентного потока и до 50 % для ламинарного потока. Конечно, существуют значительные различия в перепаде давления между запатентованными устройствами, такими как клапаны разных производителей, но на этапе, когда вы делаете предварительные расчеты, окончательный выбор поставщика может быть еще не сделан, и вам придется полагаться на общие данные. Падение давления на фитингах обычно составляет незначительную часть общего перепада давления, и эти ошибки «разбавляются» перепадами давления, которые можно точно рассчитать, например, для прямой трубы и статического напора.

Обратите внимание, что значения в таблице ниже представляют собой отношения L _e /D. Во многих опубликованных таблицах указаны фактические длины для каждого размера фитинга, а не одно соотношение, как здесь. Помните об этом различии при сравнении различных источников данных. Кроме того, имейте в виду, что некоторые авторы (включая меня!) иногда называют отношение L _e /D просто эквивалентной длиной, а не более правильным отношением эквивалентной длины к диаметру.

Фитинги	Жесткий ПВХ/ПЭВП e = 0,005 мм	GRP/FRP e = 0,02 мм	Коммерческая сталь e = 0,05 мм	Спиральный сварной шов Сталь e = 0,1 мм
Отводы с резьбой
Колено 90°, r/d=1	37	34	30	26
Колено 45°, r/d=1	20	18	16	14
Сварные отводы
Колено 90°, острый изгиб	69	63	55	49
Колено 90°, r/d=1	23	21	19	16
Колено 90°, r/d=1,5	17	15	13	12
Колено 90°, r/d=2	14	13	11	10
Колено 45°, острый изгиб	22	20	18	16
Колено 45°, r/d=1	17	16	14	12
Колено 45°, r/d=1,5	12	11	9,4	8,3
Тройники с резьбой
Тройник, прямой	25	23	20	18
Тройник проходной	75	68	60	53
Тройники сварные
Тройник, квадратный, прямой	0	0	0	0
Тройник квадратный сквозной	87	79	70	61
Тройник, закругленный, прямой	13	12	10	9
Тройник, закругленный, сквозной отвод	72	65	57	50
Клапаны/фильтры
Шаровой клапан, полностью открытый	400	370	320	280

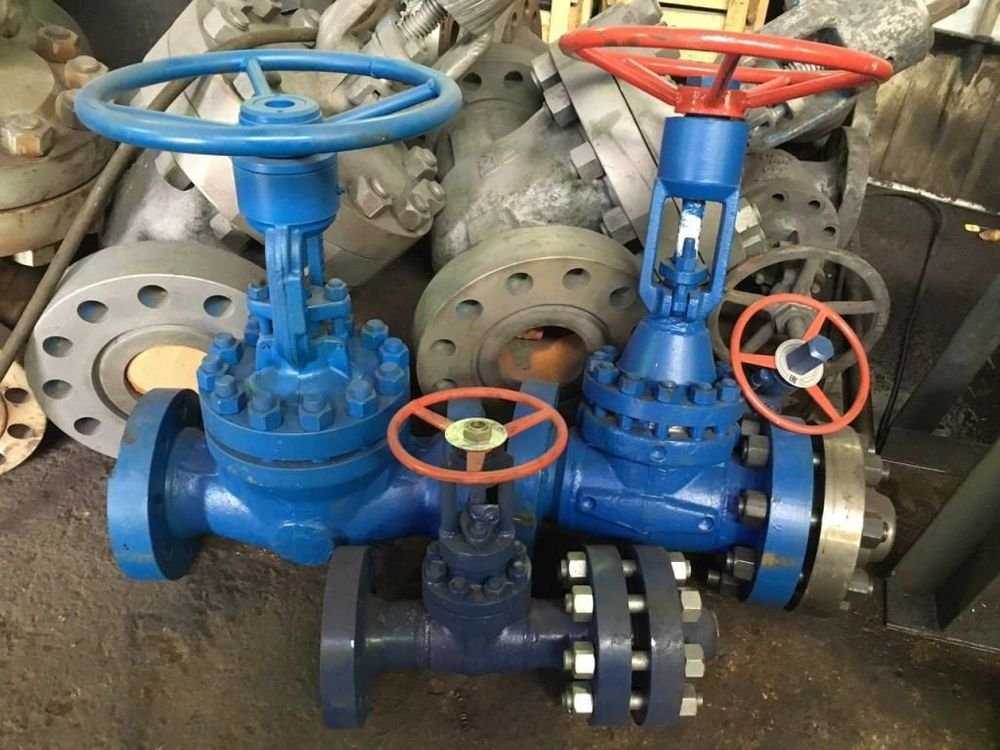

Задвижка, полностью открытая	9	8,5	7,5	6,6
Шаровой кран, полнопроходной	3,3	3,0	2,6	2,3
Шаровой кран, суженный проход	31	28	25	22
Пробковый клапан, 2-ходовой	21	19	17	15
Пробковый клапан, 3-ходовой, , проходной	36	32	29	25
Пробковый клапан, 3-ходовой, через патрубок	100	95	84	74
Мембранный клапан, водослив, тип	200	190	160	140

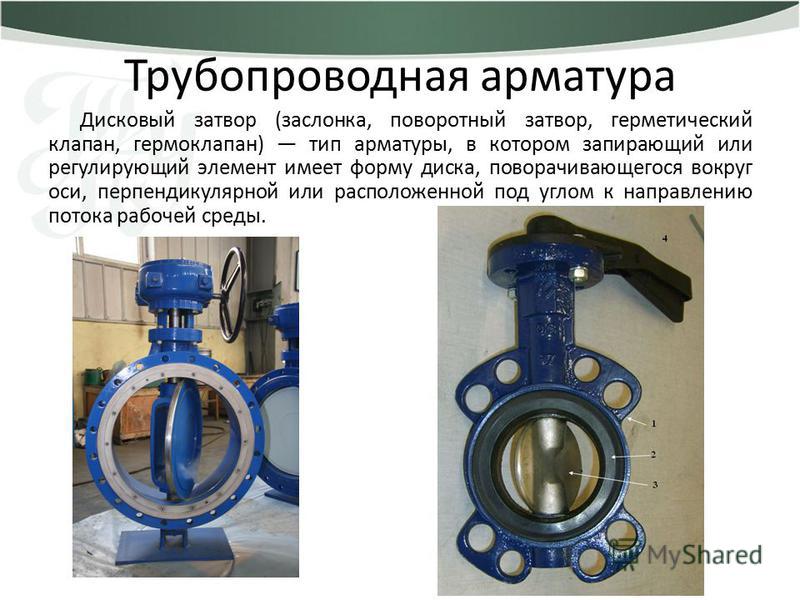

Поворотный затвор	46	42	37	32
Подъемный обратный клапан	700	640	560	490
Поворотный обратный клапан	120	110	95	85
Межфланцевый обратный клапан	530	480	420	370
Y-образный сетчатый фильтр, чистый	300	280	250	220

Таблица эквивалентных длин (Le/D) для фитингов в пластиковых и стальных трубах

3.

Значения эквивалентной длины для переходников (только для турбулентного потока)

Падение давления на переходнике часто не моделируется с использованием эквивалентной длины Метод, потому что редукторы имеют 2 характерных диаметра. Кроме того, эквивалентные длины переходников не так постоянны при изменении размера и числа Рейнольдса, как для фитингов, перечисленных в разделе 2 выше. И, конечно же, падение давления через редуктор отличается, когда поток идет от большого конца к меньшему, чем при обратном потоке.

Тем не менее, редукторы являются широко используемыми фитингами, и необходимо иметь возможность в некоторой степени моделировать их потери давления, если мы вообще собираемся использовать метод эквивалентной длины. Мы можем сделать это, если воспользуемся отношением диаметра на выходе к диаметру на входе, чтобы указать переходник как конкретный фитинг с собственной эквивалентной длиной. Хотя фитинги в Разделе 2 имеют только одну Эквивалентную длину, мы должны принять, что переходники будут иметь 2 Эквивалентные длины — по одной для каждого направления потока.

Эквивалентные длины в приведенных ниже таблицах могут давать точность 50 % или лучше. Хотя это может показаться очень плохим, это, по крайней мере, дает представление о том, является ли падение давления на редукторе значительной частью общего падения давления. Это даст инженеру основу для принятия решения о том, оправдана ли дальнейшая работа или необходима ли она для получения достаточно точного результата. Если требуется более высокая точность, следует рассмотреть более сложные методы, реализованные в AioFlo. Метод эквивалентной длины для редукторов можно использовать только для турбулентного потока (число Рейнольдса > 4000).

Переходники для стальных труб выполнены с закругленными переходами между прямой и конической частями. Это значительно снижает перепад давления при использовании редуктора в конвергентном режиме, т.е. с потоком от большего диаметра к меньшему диаметру. Общедоступные пластиковые переходники не изготавливаются таким образом. Пластмассовые переходники обычно имеют острые углы между прямой и конической частями, а конусы обычно очень крутые. Приведенные ниже эквивалентные длины пластиковых переходников основаны на внезапном сжатии. Это может быть немного консервативно, но при отсутствии более точных данных дает «надежную» оценку. Эквивалентные длины также даны для внезапных сужений стальных труб и плавно закругленных переходников стальных труб. Эквивалентные длины в приведенной ниже таблице основаны на диаметре передних переходников.

Обратите внимание, что потери давления, которые моделируются с помощью этого метода, представляют собой только потери, связанные с трением и потерями формы в фитингах, и не учитывают изменения давления, вызванные результирующим изменением скорости. Изменение давления с изменением скорости описывается уравнением Бернулли и представляет собой эффект, совершенно отличный от рассматриваемого здесь, хотя, конечно, эффект Бернулли должен учитываться при общей конструкции трубопровода. Это обсуждается более подробно в этом примере расчета AioFlo.

До/Ди (Примечание 1)	Пластик Внезапное сокращение	Сталь Внезапное сжатие	Сталь Трубный переходник
0,9	10	9	3
0,8	30	27	8
0,7	75	65	18
0,6	175	150	38
0,5	420	370	85
0,4 ​​	1150	1000	220

Таблица эквивалентных длин (Le/D) переходников в конвергентном режиме

На основе диаметра перед входом и турбулентного потока

(Примечание 1: Do/Di = диаметр выхода / диаметр входа) при использовании в расходящемся режиме, т. е. с потоком от меньшего диаметра к большему диаметру, форма и угол редуктора мало влияют на перепад давления, и все редукторы ведут себя как внезапные расширения. Исключение составляют очень длинные переходники с очень постепенным сужением. Эти редукторы иногда используются для уменьшения перепада давления при увеличении размера трубы от регулирующего клапана, но их конструкция является очень специализированным приложением, которое выходит за рамки оценок, возможных с помощью метода эквивалентной длины.

Как и прежде, эквивалентные длины в приведенной ниже таблице основаны на диаметре переходников перед входом и не учитывают эффект Бернулли.

До/Ди (Примечание 2)	Пластик Внезапное расширение	Сталь Внезапное расширение
1. 1	1,7	1,5
1,3	9,6	8,5
1,5	18	16
1,7	25	22
2,0 ​​	32	28
2,5	41	35
3,0	46	40
4,0	51	44

Таблица эквивалентных длин (Le/D) переходников в режиме расхождения

На основе диаметра перед входом и турбулентного потока

(Примечание 2: Do/Di = диаметр выхода / диаметр входа)

4.

Эквивалентная длина трубы, представленной в виде трубы другого диаметра

В предыдущих разделах мы рассматривали представление различных фитингов труб в виде длины трубы того же диаметра, что и фитинги. Однако обычно трубопровод включает в себя участки трубы другого диаметра, чем основной участок.

Например, у вас может быть линия, основной диаметр которой составляет 100 мм (4 дюйма) и которая включает ряд трубных фитингов этого размера, а также участок трубы диаметром 80 мм (3 дюйма). Было бы очень удобно, да и возможно, сечение 80-мм трубы представить ее эквивалентной длиной 100-мм трубы. По сути, это позволяет рассматривать отрезок трубы диаметром 80 мм как еще один фитинг на линии 100 мм. Это значительно упрощает расчеты, особенно при расчете расхода при известном перепаде давления (что требует решения методом проб и ошибок). Эта процедура известна как «метод эквивалентной трубы». 95

Следующий пример иллюстрирует этот метод. Предполагается шероховатость трубы 0,05 мм (т. е. товарная сталь). Направление потока – от секции 100 мм, через редуктор, а затем через секцию 80 мм.

Основная секция трубы
Внутренний диаметр:	100 мм
Прямая длина:	20 м
Фитинги:	Колено 3 x 90°, r/d=1,5
	1 шаровой клапан, полностью открытый
	1 x переходник со 100 на 80 труб
Вторичная секция трубы
Внутренний диаметр:	80 мм
Прямая длина:	10 м
Фитинги:	1 x Мембранный клапан водосливного типа

Первым шагом является определение общей эквивалентной длины трубы диаметром 80 мм. Мембранный клапан имеет отношение L _e /D, равное 160. Это дает эквивалентную длину секции 80 мм (как труба 80 мм)

10 + (160 x 80 / 1000) = 22,8 м

Наша цель: чтобы представить эту эквивалентную длину 22,8 м трубы диаметром 80 мм как ее эквивалент в трубе диаметром 100 мм. Используя приведенное выше уравнение 95 = 69,6 м

Теперь мы можем сложить все биты вместе, чтобы рассчитать общую эквивалентную длину 100-мм трубы как

20 + [( (3 x 13) + 320 + 8 ) x 100 / 1000] + 69,6 = 20 + 36,7 + 69,6 = 126,3 м трубы диаметром 100 мм

Этот подход, конечно, можно обобщить для последовательной обработки любого количества секций разного диаметра в пересчете на один диаметр трубы для всей линии. Другие примеры этого метода доступны здесь и здесь (см. сообщение Katmar).

В ламинарном потоке показатель степени, используемый для расчета коэффициента, равен 4 (вместо 5, использованных выше для турбулентного потока).

Определение, типы, области применения – Blackhawk Supply

Существует множество фитингов на выбор, и если что-то пойдет не так с вашей водопроводной системой, вы наверняка захотите иметь под рукой нужный фитинг. . Все типы трубных фитингов имеют уникальную функцию, и поиск слабого звена или неправильного фитинга имеет важное значение для качественного строительства. Хотя все фитинги должны быть прочными, гибкими и компактными, их окончательный успех зависит от правильного выбора системы.

Чтобы помочь вам при выборе фитингов, мы расскажем об общих типах фитингов и о том, как их лучше всего использовать для линий горячего и холодного водоснабжения. Готовы начать? Давайте начнем.

Что такое фитинги?

Трубный фитинг — это резьбовой фитинг, который помогает создавать различные конфигурации сантехники. Различные типы фитингов для сантехнических труб бывают разных форм и размеров, включая Y-образные фитинги, муфты, переходники, тройники и колена. Какой бы ни была форма, трубная арматура соединяется с трубами и трубками для разделения оборудования, а также для закрытия или герметизации трубы.

Формы фитингов для сантехнических труб

Когда дело доходит до сантехники и фитингов, существуют две формы: фитинги с наружной резьбой и фитинги с внутренней резьбой. Разница между ними довольно проста: наружная резьба устанавливается из сантехнических фитингов, а внутренняя резьба встроена внутрь резьбового фитинга.

С этими различными формами вы можете настроить трубы двумя способами:

• Slip-Fit: Используя втулки, эти трубы легко вставляются в трубный фитинг.

• Резьба: Трубы соединяются резьбой, соединяя фитинги и трубы с помощью этого решения с резьбой.

Две формы хорошо подходят для различных конфигураций сантехники, обеспечивая правильное соединение труб для бесперебойной работы системы.

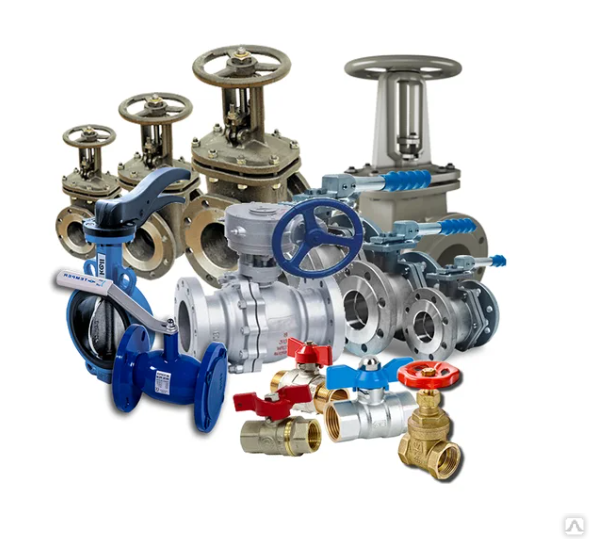

Типы трубной арматуры

Существует множество типов трубной арматуры — от колен и муфт до клапанов и заглушек — каждая из которых служит для специального назначения. Чтобы помочь вам найти правильный фитинг для ваших труб, мы рассмотрим каждый из них ниже.

Отводы

Отводные фитинги используются для изменения направления потока между двумя трубами. Эти фитинги необходимы, поскольку трубы построены с прямыми линиями, поэтому колени позволяют соединять все различные прямые трубы. Как правило, этот фитинг имеет углы 90, 45 и, иногда, 22,5 градуса и привинчивается или приклеивается на место. Эти сантехнические фитинги доступны из различных материалов и часто имеют внутреннюю резьбу.

Муфты

Идеально подходит для предотвращения утечек в трубах. Муфты представляют собой покрытия для труб, которые используются для труб одинакового диаметра, а также для труб, которые были повреждены или расколоты. В сантехнике обычно используются два типа муфт — компрессионная муфта и скользящая муфта. Сжатие, или обычное соединение, предотвращает утечку между двумя трубами с помощью прокладки или резиновых уплотнений с обеих сторон. С другой стороны, скользящая муфта, которую часто проще установить, соединяет две трубы друг с другом. Скользящие муфты отлично подходят для фиксации длинной поврежденной трубы.

Муфта

Подобно соединительному фитингу, муфты используются для соединения труб, обычно изготовленных из разных материалов. Этот фитинг выглядит как маленькая гайка. Однако, в отличие от муфты, штуцеры можно легко снять при необходимости. Этот фитинг имеет как наружную, так и внутреннюю резьбу, что делает его универсальным фитингом, который подходит для нескольких труб.

Переходники

Чтобы сделать трубу с наружной или внутренней резьбой, используются переходные фитинги. У переходников с наружной резьбой имеется наружная резьба, а у адаптеров с внутренней резьбой — внутренняя резьба. Это для случаев, когда трубы имеют гладкие или не имеют специальных концов, адаптируя их к потребностям окружающей системы. Обычно используется для медных и стандартных труб из ПВХ (поливинилхлорид), одна сторона переходника гладкая, а затем он надлежащим образом приваривается или приклеивается к гладкому концу трубы.

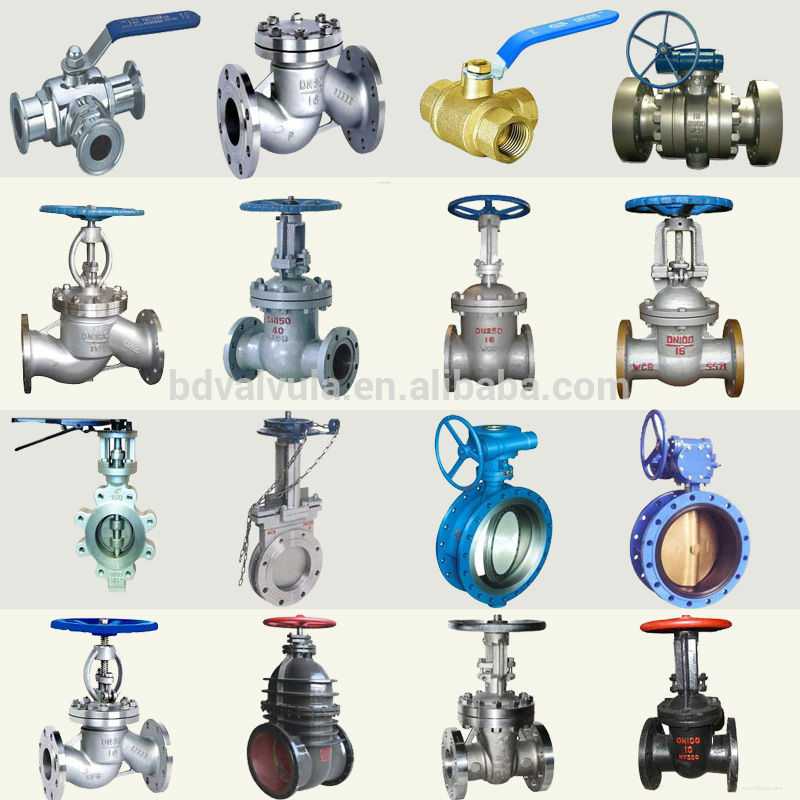

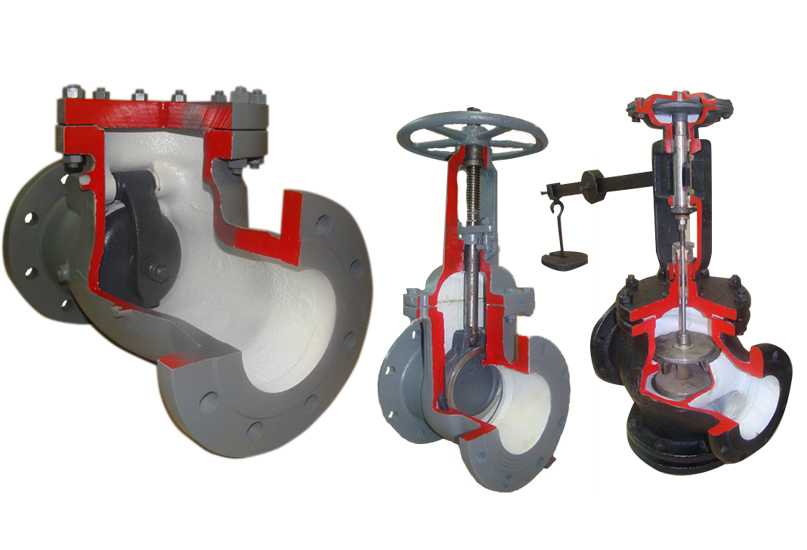

Клапаны

Чтобы перекрыть поток жидкости или газа, клапаны являются основным элементом водопроводной системы. Существует три основных типа клапанов:

• Разделение: идеально подходит для немедленного отключения при замене или реконструкции трубопроводной сети.

• Дросселирование: контроль объема в трубе давления жидкости.

• Невозврат: позволяют жидкости или газу проходить только в одном направлении.

Независимо от того, хотите ли вы остановить или просто отрегулировать поток жидкости, существует множество различных клапанов на выбор. От задвижек до шаровых, обратных клапанов, дроссельных заслонок и диафрагм, каждый из них служит определенной цели для лучшей работы системы.

Втулки

Для соединения больших и меньших труб со звеном используются фитинги-втулки для соединения разных размеров. Обычно втулки занимают меньше места, чем штуцер или муфта, втулки иногда имеют внутреннюю резьбу, хотя они используются для тех же целей, что и их аналоги для штуцеров/муфт. Втулки также имеют охватываемую и охватывающую сторону и могут выдерживать высокое давление.

Фланцы

Фланцы представляют собой трубные фитинги, которые используются для соединения труб, клапанов, фланцев, двигателей и других секций вместе для полной, хорошо работающей сети. Эти фитинги обычно имеют выступы, ребра, обода или края, которые находятся заподлицо с поверхностями и соединяются с помощью зажимов, болтов, резьбы, сварки или пайки.

Тройники и крестовины

Если фитинг имеет более одного отверстия, это либо тройник, либо крестовина. С тройниками есть три отверстия, с одним входом и двумя выходами. Это идеально подходит для слияния потока двух входов с одним выходом. С другой стороны, кресты имеют четыре отверстия в четырех разных направлениях. Этот фитинг может вызвать большую нагрузку на трубу, поскольку он находится в центре четырех соединений, вызывая перепады температуры. Они лучше всего подходят для спринклерных систем.

Крышки и заглушки

Чтобы просто отличить их друг от друга, у крышки нет резьбы, а у заглушки есть. Крышка лучше всего подходит для остановки воды под низким давлением, а при высоком давлении используется заглушка для более плотного и надежного винта. Часто вилки настолько надежны, что для их извлечения требуется специальное оборудование, а колпачки необходимо припаивать или приклеивать на место.

Материалы для трубных фитингов

Существует несколько вариантов материалов для фитингов для водопроводных труб, и лучший выбор для вашей сети зависит от используемых труб, а также гибкости, стоимости, условий окружающей среды и необходимых номинальных давлений. Мы разобрали список материалов для трубных фитингов, начиная от различных пластиков и заканчивая металлом, чтобы помочь найти наилучший вариант.

Общие пластиковые фитинги для труб

• Нейлон : Нейлон представляет собой пластик, обладающий высокой устойчивостью к коррозии, высоким температурам и химическим веществам. Это идеальный пластик при работе с легковоспламеняющимися жидкостями, питьевой водой и химическими растворителями.

• Фитинги для труб из ПВХ : ПВХ или поливинилхлорид является одним из наиболее распространенных пластиков, используемых в фитингах для труб. Это жесткий пластик, который работает с диапазоном номинальных давлений. С помощью резьбы или сварки растворителем фитинги соединяются с ПВХ как для подачи, так и для дренажа, а также для подачи горячего и холодного.

• ABS : ABS, или акрилонитрил-бутадиен-стирол, представляет собой жесткий черный пластик для труб, который действует как ПВХ, однако его часто считают более экономичным.

• Полиэтилен (ПЭ) : Полиэтилен черного или серого цвета, полуэластичный, что делает его оптимальным для применения в горячих и холодных условиях. Это один из лучших материалов для трубопроводов и спринклеров, а также контуров подземного геотермального отопления.

• Полипропилен (ПП) : идеально подходит для текучести в холодной воде и удлинения предела текучести, этот термопласт подобен ПВХ, но подходит для открытых применений. Это связано с тем, что полипропилен устойчив к ультрафиолетовому излучению и воздействию озона. Его также можно использовать для питьевого водоснабжения.

общих штуцеров трубы металла

• Латунь : Латунь обладает оптимальной электропроводностью и пластичностью при высоких температурах, а также является прочным, долговечным металлом, устойчивым к коррозии. Это лучше всего подходит для резьбовых и небольших компрессионных фитингов.
• Алюминий : предпочтительный фитинг для водопровода с алюминиевыми трубами, алюминий устойчив к коррозии и легок. Это идеально подходит для нужд с высокой коррозионной стойкостью.

• Фитинги для медных труб : Благодаря улучшенной проводимости и коррозионной стойкости медь часто используется для бытовых водопроводов. Это лучше всего использовать с медными трубами, и они могут быть как мягкими, так и жесткими. Фитинги из медных труб также известны своей способностью выдерживать очень высокие температуры. Несмотря на то, что они невероятно жесткие и их трудно согнуть, фитинги из медных труб необходимы для систем отопления.

• Чугунные фитинги : лучше всего подходят для канализационных, ливневых, канализационных и вентиляционных труб для строительства зданий, как фитинги с наружной, так и внутренней резьбой устойчивы к истиранию и очень прочны. Фитинги для железных труб могут противостоять таким материалам, как гравий и мусор, что делает их отличным выбором для более абразивных применений.

• Сталь : Этот долговечный и прочный материал идеально подходит для использования в условиях высоких температур, как для коммерческого, так и для промышленного использования. Он может переносить воду, а также горючие газы.
• Нержавеющая сталь : Обладая коррозионной стойкостью благодаря содержанию 10,5% хрома, нержавеющая сталь является прочной и отлично подходит для гигиенических применений или использования с агрессивными материалами.

Применение фитингов для труб

Фитинги для труб широко используются в сантехнике и высоко ценятся за их надежность и индивидуальность. Когда дело доходит до применения фитингов, общие отрасли включают:

• Мощность

• Нефть и газ

• Продукты питания и напитки

• Нефтеперерабатывающая, химическая и нефтехимическая промышленность

• Муниципальный

• Целлюлоза и бумага

• Технологическое оборудование

• Сталь

• Полупроводник

• Орошение

• Жилой

• Санитария

• Вентиляция

• Судостроение и дноуглубительные работы

• Строительство дорог и автомагистралей

Это лишь некоторые из областей применения фитингов для труб, но этот разнообразный инструмент используется в еще большем количестве областей — нужно просто найти правильный тип для работы.

Как выбрать фитинги для труб

При выборе фитингов для труб следует учитывать множество факторов, но чтобы помочь вам в этом процессе, следует помнить о некоторых моментах:

• Материалы : в зависимости от используемых труб и требуемой температуры различные фитинги будут более совместимы с работой.

• Торцевые соединения : перед покупкой фитинга вы должны знать, к какому типу торцевого соединения он подходит.

• Тип фитинга : резьбовой или скользящий? Мужчина или женщина? Знайте тип, который вы ищете, до покупки, чтобы убедиться, что они действительно совместимы.

• Размер : размер также необходимо учитывать, чтобы обеспечить совместную работу трубы и фитингов.

• Номинальное давление : чтобы найти подходящий фитинг, соответствующий внутреннему давлению, узнайте номинальное давление перед началом поиска.
