Трубопроводная арматура муфтовая: Арматура муфтовая: конструктивные особенности и применение

MSS SP-83 – муфтовая трубопроводная арматура

MSS SP-83 – Перечень условий для муфт трубопроводов резьбовых и приварных, соответствующих 3000 и 6000 классу, произведенных из сталей и сплавов с легирующими добавками и углеродистыми компонентами.

Сфера использования

Данная спецификация и перечень условий описывает установленные параметры и габариты трубопроводных муфт, тип поверхностной обработки, существующим ограничения и допуски. Кроме того, указываются нормы к испытаниям, нормативы маркировки, сырье для производства, а также прочие параметры для этой продукции.

Муфтовые стальные и никелевые изделия могут использоваться для сварки с существующими элементами трубопроводов, насосов, запорной арматуры. Также они монтируются путем резьбовых соединений.

Показатели рабочих давлений

Спецификация муфт приварного и резьбового типов относится к классам рабочего давления 3000 или 6000. Данная продукция обязана отвечать необходимым номинальным параметрам по этим показателям, которые указываются в нижеприведенной таблице №4 и №5.

Используемые категории классов рабочего давления определяются, исходя из требований и стандартов спецификации ASME-B36.10. Допустимые значения толщины стенок трубных изделий в данном случае сведены в таблице №1.

← Проведите →

Труба, используемая в расчете толщины стенкиОбозначение класса муфты
Schedule 803000
Schedule 1606000

Таблица 1 — Допустимые значения толщины стенок трубных изделий.

Обратите внимание: таблица №1 не вводит ограничений на применение муфтовых изделий, которые стыкуются с тонкостенными или толстостенными трубами. По факту применяемые трубные изделия часто бывают с толщиной стенок больше или меньше показанных в таблице размеров.

Так как ASME-B36.10 не учитывает параметр толщины по schedule160 для NPS1/8, NPS1/4 и NPS3/8, то указанные размеры в таблице №2 рекомендуется применять как номинал толщины трубной стенки.

← Проведите →

Стенка Schedule 160, номинальнаяРазмер трубы, номинальный
0.1241/8
0.1451/4
0.1583/8

Таблица 2 — Толщина стенки shedule 160 (номинальная).

Размер

Этот параметр муфтовых изделий зависит от номинальных аналогичных параметров труб (NPS).

Описание муфт

Муфтовые изделия включают три основных элемента:

  • входящая часть;
  • охватывающая часть;
  • гайка.

С эквивалентными обозначениями можно ознакомиться в

таблице №3:

← Проведите →

Используемый терминЭквивалентный термин
ШтекерДеталь с внешней резьбой — гайка — муфта — шарообразный конец
ГнездоДеталь с внутренней резьбой — корпус — крышка — коническая насадка крышки
ГайкаГайка трубного соединения — шарнирное соединение — кольцо

Обращаем ваше внимание, что все посадочные поверхности муфтовых соединений выполняются по системе «металл–металл» и «шар–конус». Входящие части муфт, как и охватывающие элементы монтируются для нахлестовой приварки или резьбового соединения. Резьба труб при этом выполняется с общепринятым национальным стандартом, соответствующим спецификации ASME-B1.20.1.

Муфтовые входящие и охватывающие части могут иметь форму круга, многоугольника или прочей конфигурации в зависимости от производителя. При этом длины соединительных концов должно хватать для нормальной работы инструментом для фиксации.

Классификация трубопроводной арматуры по материалу, конструкции корпуса и присоединительных патрубков|Производство трубопроводной арматуры в СПб

  • Главная
  • /
  • Общие понятия трубопроводной арматуры
  • /
  • Классификация трубопроводной арматуры по материалу, конструкции корпуса и присоединительных патрубков

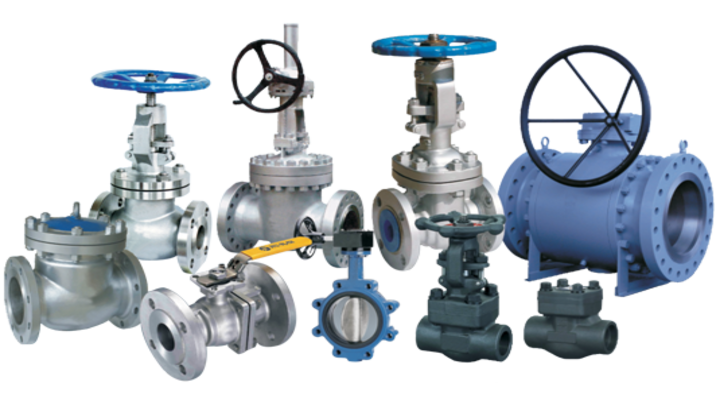

Материал корпуса делит трубопроводную арматуру на следующие основные группы:

  • Стальной / углеродистая сталь
  • Коррозионностойкий стальной

Титановый

  • Чугунный / серый чугун
  • Из ковкого чугуна
  • Из цветных металлов
  • Из пластмасс
  • Из керамики / фарфора
  • Из чугуна с защитным покрытием: резина, пластмасса или эмаль

Конструкция корпуса трубопроводной арматуры подразделяет ее на следующие группы:

  • Проходная арматура
  • Угловая арматура

Проходная трубопроводная арматура – где оба присоединительных патрубка располагаются на одной оси или со смещением на параллельных между собой осях. Данный тип является наиболее распространенным типом корпуса ТА.

Угловая трубопроводная арматура — где присоединительные патрубки располагаются под углом друг к другу, наиболее частым случаем является тот, когда располагаются под прямым углом, что позволяет в определенных случаях упростить конструкцию ТА и, одновременно, избавиться от необходимости устанавливать на самом трубопроводе дополнительный отвод, предназначенный для поворота потока.

Конструкция присоединительных патрубков арматуры подразделяет ее на следующие группы:

  • Муфтовая ТА
  • Фланцевая ТА
  • Цапковая ТА
  • Штуцерная ТА
  • ТА под приварку

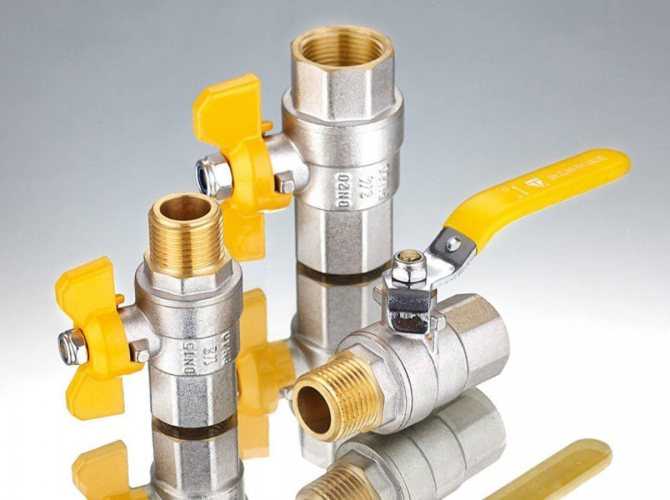

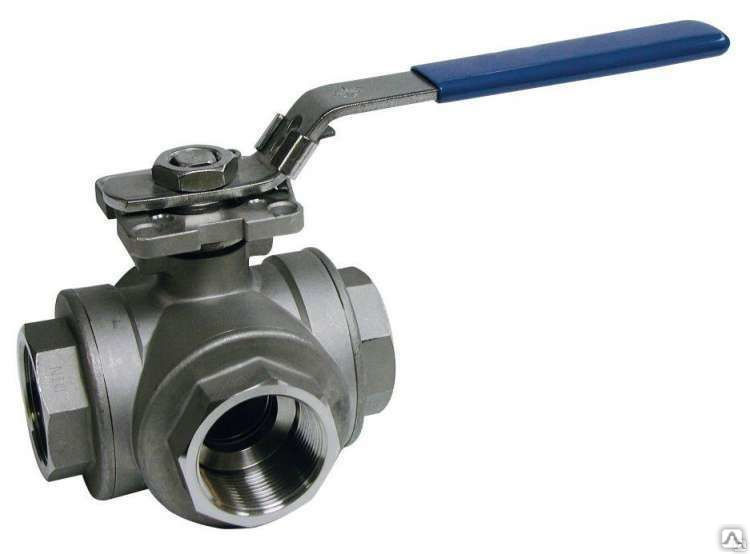

Муфтовая трубопроводная арматура

изготавливается для малых и средних диаметров. Присоединительные концы данного типа трубопроводной арматуры имеют внутреннюю резьбу, чаще всего — трубную, которая используется для вворачивания трубы, имеющей концевую короткую резьбу.

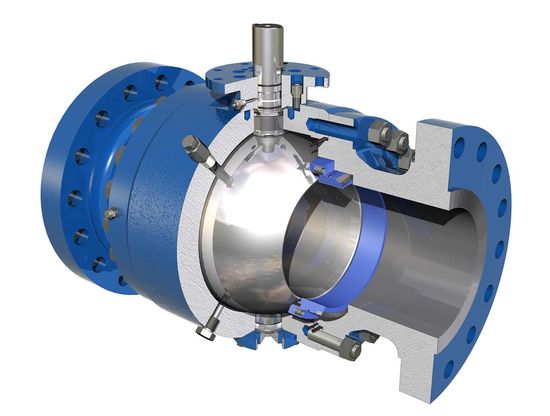

Фланцевая трубопроводная арматура характеризуется наличием на присоединительных концах фланцев, которые представляют собой круг или квадрат с отверстиями под крепление. Ответный фланец, находящийся на трубопроводе, должен иметь соответствующие фланцу ТА присоединительные размеры.

Цапковая трубопроводная арматура имеет на своем конце быстроразъемное соединение с уплотнительной прокладкой, которое представляет собой 2-а и более винтовых захвата. К одному из образцов использования этого редкого соединения можно отнести пожарный гидрант, к которому именно при помощи цапки и присоединяют пожарный рукав.

Штуцерная трубопроводная арматура изготавливается для малых и сверхмалых диаметров. Основой штуцерного соединения является присоединительная пара, когда на присоединительном конце арматуры нарезана наружная резьба, а трубопровод присоединяется к ней накидной гайкой. С целью уплотнения соединения может быть применена прокладка или, если у штуцера на конце конус — мягкая медная трубка может быть надежно герметизирована из-за плотного обжатия на этом конусе.

Под приварку подготавливают присоединительные концы трубопроводной арматуры больших диаметров в тех случаях, когда надежность остальных видов трубопроводных соединений становится недостаточной.

Существуют следующие группы герметизации узла прохода шпинделя / штока через крышку или корпус арматуры:

  • Сальниковая
  • Сильфонная
  • Мембранная
  • Шланговая

Сальниковая трубопроводная арматура – в данном типе с целью уплотнения места прохода шпинделя / штока используют упругую сальниковую набивку. Эта набивка представляет собой пропитанную антисептическими и гидрофобными составами специальную формованную ленту из материалов, имеющих растительное происхождение. Эта набивка сжимается в направлении оси штока / шпинделя и расширяется в радиальном направлении из-за своих упругих свойств, при этом плотно заполняя все пространство зазора между стенкой и штоком. Данный тип уплотнения получил широкое распространение благодаря своей простоте,наряду с низкой стоимостью и возможностью ремонта.

В сильфонной, мембранной и шланговой трубопроводной арматуре отсутствуют подвижные соединения, имеющие зазор, позволяющий рабочей среде вытечь наружу.

Это возможно благодаря тому, что устройство управления движением затвора арматуры находится по одну сторону упругого элемента, а рабочая среда — по другую сторону. Другими словами, стенка сильфона, шланга или мембрана играют роль герметизирующего элемента самого подвижного соединения.

Смотреть разделТрубопроводная арматураОбратитьсяв Службу поддержки

Муфта для труб, Латунная муфта для труб, Муфта для ремонта труб, Экспортеры муфт для труб

Используемые материалы Приложение Типы

Муфты для труб пользуются большим спросом на рынке фитингов. Муфты для труб — это фитинги, которые помогают удлинять или заканчивать участки трубопровода. Эти фитинги также используются для изменения размера трубы. Муфты удлиняют участок, соединяя два отрезка трубы.

Они известны как уменьшенная муфта, если они используются для соединения труб разных размеров.

Муфты также известны как ремонтные муфты. Эти муфты не имеют упоров или выступов и могут быть закреплены в любом месте по длине трубы для предотвращения утечки любого рода.

Отличительные особенности:
Вот некоторые важные характеристики муфт:

  • Муфты поставляются для всех стандартных размеров труб и доступны для практически все виды труб.
  • Доступен в нескольких вариантах отделки.
  • В основном цилиндрическая конструкция.
  • Муфты компенсации осевого, поперечного и углового вала смещение.
  • Муфты
  • работают тихо и плавно.
  • Высокая жесткость на кручение.
  • Имеется правильная угловая передача углового движения и крутящий момент.
  • Обычно долгий срок службы.
  • Простой монтаж и демонтаж.
  • Низкая боковая жесткость и т. д.

Детали трубной муфты, как показано ниже:

Используемые материалы:
Трубные муфты изготовлены из различных материалов, и покупатели должны всегда учитывайте материал, используемый для их изготовления. Некоторые материалы для изготовления муфт используются:

  • Латунь
  • Алюминий
  • Чугун
  • Нержавеющая сталь
  • Медь
  • Бронза и т. д.

Исполнения на муфтах:
Муфты доступны в различных формах и формах. Различные конструкции, доступные на муфтах, могут быть следующими:

  • Тип сетки
  • Тип шестерни
  • Тип диска
  • Резиновый/эластомерный элемент, тип
  • Гидравлические муфты

Области применения муфт:
Помимо использования в качестве важных фитингов для труб, муфты также используется в следующем:

  • Станки
  • Сборочное оборудование
  • Промышленные роботы
  • Автоматизированные установки
  • Печатное оборудование
  • Сервоприводы
  • Роботизированные оси
  • Манипуляторы
  • Фрезерование / шлифование с ЧПУ
  • Линейные приводы
  • Упаковочное оборудование
  • Деревообрабатывающее оборудование
  • Текстильное оборудование
  • Печатное оборудование
  • Металлорежущие станки и т. д.
Справочник покупателя
Как оценить муфты?

Существует длинный список факторы оценки, влияющие на тип муфты, наиболее подходящий для приложение. Не обязательно, чтобы все муфты имели все особенности. Факторы, которые необходимо учитывать, следующие:

  • Адаптивность дизайна
  • Возможности выравнивания
  • Осевая свобода
  • Люфт
  • Химическая стойкость
  • Демпфирующая способность
  • Простота установки
  • Отказоустойчивый или плавкий предохранитель
  • Возможность ремонта в полевых условиях
  • Высокоскоростная емкость
  • Внутренний баланс
  • Требуется техническое обслуживание
  • Количество составных частей
  • Поршневые приводы и нагрузки
  • Температурная чувствительность
  • Максимальный крутящий момент до диаметра
  • Перегрузочная способность по крутящему моменту
  • Жесткость при кручении

Типы муфт:
Муфты являются составной частью трубопроводной арматуры и бывают различных типа:

Гибкая муфта Жесткий Муфта

штуцеров трубы Meterial

  • алюминиевых штуцеров трубы
  • Фитинги для латунных труб
  • Чугунные фитинги для труб
  • Фитинги для медных труб
  • Гибкие фитинги для труб
  • Фитинги для пластиковых труб
  • Фитинги для стальных труб

Трубные фитинги по типам

  • Трубные переходники
  • Переборочные фитинги
  • Компрессионные фитинги
  • Заглушка трубы
  • Трубная муфта
  • — Гибкая муфта
    — Жесткая муфта

  • Колено трубы
  • Наконечник трубы
  • Трубные ниппели
  • Трубная заглушка
  • Трубный переходник
  • Трубное соединение
  • Трубный тройник
  • Трубные тройники
  • Трубная втулка
  • Трубные клапаны
  • Крепления для труб

Фитинги для труб — Полная муфта из нержавеющей стали

(пока отзывов нет) Написать рецензию

Полная муфта 1-1/2 дюйма — резьба NPT 150# Литой фитинг из нержавеющей стали 304

Рейтинг Обязательно Выберите рейтинг1 звезда (худший)2 звезды3 звезды (средний)4 звезды5 звезд (лучший)

Имя

Электронная почта Обязательно

Тема отзыва Обязательно

Комментарии Обязательно


Артикул:
15-Н
Наличие:
В наличии
Вес:
0,65 фунта

В настоящее время: $18,87

Часто покупают вместе:

  • Описание
  • Дополнительная информация
  • 0 отзывов

Описание

Полные муфты — 150# литые трубные фитинги с резьбой NPT

Полные муфты класса 150 представляют собой литые трубные фитинги из нержавеющей стали 304 или 316 с внутренней резьбой National Pipe Taper (NPT) для соединения и/или удлинения труб, идущих в одном направлении. Эти полные муфты имеют резьбу NPT для создания более плотных уплотнений, чем прямая резьба.

  • Использование с воздухом, водой, маслом, природным газом, паром
  • Резьбы
  • NPT и FNPT соответствуют ASME B1.20.1
  • Максимальное давление: 300 фунтов на кв. дюйм при 72 F; 150 фунтов на кв. дюйм при 366 F для пара
  • Максимальное давление пара: 150 psi
  • Отливки из нержавеющей стали
  • соответствуют ASTM A351 ACI Grade CF8 (304) и ACI Grade CF8M (316)
  • Тяжелые резьбовые фитинги 150# — литые
  • Производственные мощности соответствуют стандарту ISO 9001:2008
  • Гарантия качества на всю трубную арматуру

Размер (дюймы) А Б Вес (фунты) Нержавеющая сталь 304
Номер детали
Нержавеющая сталь 316
Номер детали
1/8″ 0,79 0,55 0,04 15-А 32-М
1/4″ 1,06 0,73 0,07 15-Б 32-Н
3/8″ 1. 10 0,85 0,07 15-С 32-О
1/2″ 1,40 1,05 0,16 15-Д 32-П
3/4 дюйма 1,48 1,25 0,19 15-Е 32-Q
1″ 1,69 1,56 0,37 15-Ф 32-Р
1-1/4″ 1,89 1,91 0,53 15-Г 32-С
1-1/2″ 1,89 2,17 0,65 15-Н 32-Т
2 дюйма 2,20 2,62 0,99 15-я 32-У
5-1/2 дюйма 2,56 3,33 2,07 15-Ж 32-В
3 дюйма 2,80 3,96 2,77 15-К 32 Вт
4 дюйма 3,27 5.
