Трубопроводная арматура – типы и особенности устройств + Видео

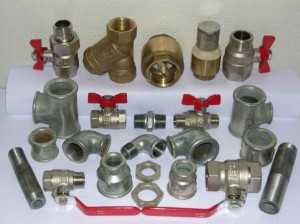

Промышленная трубопроводная арматура – это устройство, которое монтируется на агрегатах, различных по назначению трубопроводах и сосудах с целью управления потоками суспензионной, жидкой, порошкообразной, газожидкостной или газообразной рабочей среды.
1 Трубопроводная арматура – классификация по ГОСТ, справочник, условные обозначения
Описываемая арматура осуществляет управление указанными выше потоками посредством варьирования площади проходного сечения трубопроводов. Непосредственно под управлением принято понимать разные операции, которые выполняют интересующие нас устройства. В частности, следующие:
- распределение фаз;
- сброс;
- отключение;
- смешивание;
- регулирование;
- распределение.
Рекомендуем ознакомиться
Справочник арматуры подразделяет ее на ряд видов в зависимости от функционального назначения устройств, которые могут быть:
- Регулирующими. Такая арматура, изменяя расход потока перемещаемой среды, позволяет регулировать ее характеристики. В категорию регулирующих причисляются запорно-регулирующие и дроссельные изделия. Первые представляют собой комбинацию регулярных и запорных устройств. Вторые, которые нередко называют редукционными, дают возможность уменьшать рабочую нагрузку в трубопроводе за счет повышения в проточной зоне показателя гидравлического сопротивления.
- Запорная. Позволяет перекрывать с заданной степенью герметичности поток среды. Может быть контрольной (управляет процессом движения среды в те или иные приборы либо в контрольно-измерительные агрегаты) или дренажной (сбрасывает из коммуникаций и емкостей рабочую среду).
- Смесительно-распределительная. Смешивает потоки, а также распределяет их по заданным направлениям.
- Защитная. Ее монтируют для того, чтобы защитить инженерные сети и специальное оборудование от изменения определенных параметров потока, вызываемого аварийными ситуациями. Под защитной также понимают и арматуру обратного типа, которая предотвращает в автоматическом режиме движение потока по трубопроводу в обратном направлении.
- Фазоразделительная. Она способна разделять разные по фазовым состояниям рабочие среды. Примером такой арматуры является устройство, которое не дает перегретому пару попасть в среду, а также удаляющее из нее конденсат. Данное устройство так и называют – конденсатоотводчик.
- Предохранительная. Сбрасывает (автоматически) в нужный момент избыток потока с целью предохранения его от опасного превышения допустимого давления.
Государственный стандарт Р 52720–2007, в котором описывается соединительная арматура трубопроводов, дает две ключевые эксплуатационные характеристики таких устройств:
- условное давление;
- условный проход.
Под условным давлением, обозначаемым в технической документации как Ру либо PN, понимают наибольшее избыточное давление в резервуаре или трубопроводе, по которым транспортируется поток с температурой +20 градусов Цельсия, обеспечивающее заданное время эксплуатации отдельных составляющих системы и непосредственно арматуры. Номиналы условного давления можно узнать в Государственном стандарте 1984 года 26349. Условный же проход представляет собой параметр Ду или DN, описывающий соединительные детали трубопровода. Его допустимые величины указаны в ГОСТ 28338–89.
2 Классификация арматуры по другим показателям
По сфере применения описываемые нами устройства делят на пять групп:
- Общего назначения: подходит для всех без исключения промышленных отраслей, изготавливается серийно.
- Специальная: выпускается исключительно по предварительным заявкам государственных организаций по согласованным в техническом задании проектам.
- Санитарно-техническая: подходит для комплектации разнообразного оборудования, используемого в быту. Производят данный тип арматуры на поточных линиях. Причем особое внимание производители уделяют эстетичности изделий и простоте их эксплуатации.
- Для особых условий применения: устанавливается в высокотехнологичных энергетических системах, в трубопроводах, по которым перемещают агрессивные и токсичные среды.
- Судовая и транспортная для судостроительных и транспортных предприятий.
По варианту крепления устройств к трубопроводам их делят на:
- ниппельные: соединяются посредством ниппеля;
- фланцевые: используются фланцы, гарантирующие хорошую прочность конструкции, простоту монтажа и снятия арматуры;
- муфтовые: применяются муфты с резьбой внутреннего типа;
- штуцерные: в качестве соединительного элемента выступает штуцер;
- цапковые: соединение на наружной резьбе;
- стяжные: крепление при помощи шпилек и гаек.
Широко распространен и выпуск арматуры под приварку. Такой способ соединения не требует проведения периодических сервисных работ по подтяжке гаек, штуцеров, фланцев, обеспечивает полную герметичность. Но вот в случаях, когда необходимо осуществить работы по замене составляющих арматуры либо выполнить ремонт трубопровода, устройства под сварку демонстрируют себя не с лучшей стороны.
Типы арматуры:
- Вентиль (поворотный клапан). Регулирующий либо запирающий элемент в таком устройстве передвигается параллельно оси рабочего потока, совершая возвратно-поступательные движения.
- Поворотный (дисковый) затвор. Иначе его называют гермоклапаном. Выполнен в форме диска, вращающегося вокруг оси, которая направлена под некоторым углом либо перпендикулярно рабочему потоку.

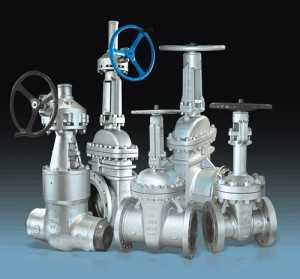

- Задвижка. Передвижение устройства происходит перпендикулярно оси потока.
- Кран. Трубная арматура с вращающимся вокруг собственной оси элементом регулировки или запирания. К потоку ось крана может занимать любое положение.
3 Производство и ремонт трубопроводной арматуры
Корпуса регулирующей, запорной, защитной и других видов арматуры производятся из следующих материалов:
- высокопрочный, ковкий и серый чугун;
- сплавы на основе титана;
- алюминий;
- нержавеющая сталь;
- стекло;
- винипласт;
- бронза и латунь;
- легированная и углеродистая сталь;
- фарфор;
- пластмассы;
- монель-металл.
Производители арматуры используют разные методы нанесения защитных покрытий на ее внутреннюю поверхность, в частности, следующие:
- футеровка найритом или пластмассой;
- эмалирование;
- гуммирование;
- свинцевание.
А уплотнительные поверхности интересующих нас устройств выполняются из:
- фторопласта;
- баббита;
- резины;
- бронзы;
- сормайта;
- нитрированной стали;
- латуни;
- пластмассы;
- эбонита;
- стеллита;
- нержавеющей стали;
- натуральной кожи.
Предприятия, на которых производится арматура, изготавливают ее с различными вариантами управления: с механическим приводом, ручным, дистанционным, автономным.
Ремонт трубной арматуры осуществляется крайне редко. Как правило, старые и вышедшие из строя устройства просто-напросто заменяют на новые. Это вызвано тем, что в большинстве случаев ее замена экономически более выгодна, нежели стоимость простаивания трубопровода в то время, когда устройство будут ремонтировать. Специалисты советуют вовремя проводить профилактику арматуры и плановые ее осмотры, которые сводят к нулю вероятность неожиданного отказа устройств. И тогда никакой ремонт не понадобится.
tutmet.ru
Трубопроводная арматура — Классификация и виды.
Невозможно представить современное здание или жилой дом без систем водоснабжения и канализации. В их основе которых лежит трубопроводная арматура. Трубопроводная арматура представляет собой перечень технических устройств, которые устанавливают на трубопроводах, сосудах, работающих под давлением, агрегатах, насосах, теплообменниках и других приборах. Главная ее задача — управлять потоками жидкой, порошкообразной, газообразной и других сред за счет перемены площади проходных сечений. Под таким управлением подразумевается регулирование, перекрытие, смешивание, распределение, разделение на фазы, а также другие операции, проводимые с потоками рабочих сред.
Трубопроводная арматура делится на два основных типа:— трубопроводная арматура регулирующая — клапан, кран;
— трубопроводная арматура запорная — задвижка, затвор.
Регулирующая трубопроводная арматура нашла свое применение в регулировании параметров рабочих сред, которое осуществляется путем перемены расхода.
Запорно-регулирующая трубопроводная арматура, как можно догадаться исходя из названия, совмещает свойства запорной и регулирующей арматур.
Предохранительная трубопроводная арматура применяется для автоматической защиты от чрезмерного превышения давления, в которой нуждаются трубопроводы и другое оборудование.
Обратной трубопроводной арматурой называют такую, которая предназначена для автоматического предотвращения обратного потока рабочих сред.
Невозвратно-запорная трубопроводная арматура это та же обратная арматура, в которой возможно принудительное закрытие.
Невозвратно-управляемая трубопроводная арматура отличается от невозвратно-запорной тем, что в ней возможно осуществление не только принудительного закрытия, но также и открытия либо ограничения хода трубопроводной арматуры.
Спускная или дренажная трубопроводная арматура- это вид запорной арматуры, которая предназначена для сброса рабочих сред из систем трубопроводов и емкостей или резервуаров.
Выделяют также защитную трубопроводную арматуру, которую иногда называют отключающей. Такой вид арматуры используют для автоматической защиты трубопроводов и различного оборудования от изменений направления потока рабочих сред и их параметров, которые не допустимы или не предусмотрены технологическим процессом. Защитная трубопроводная арматура используется и для отключения потока.
Контрольная трубопроводная арматура незаменима при управлении поступлением рабочих сред в контрольно-измерительные приборы или аппаратуру.
Кран представляет собой трубопроводную арматуру, у которой данный элемент имеет форму тела вращения либо любой его части; по отношению к направлению потока среды он расположен произвольно (обычно перпендикулярно), поворачиваясь вокруг своей оси.
Задвижкой называют трубопроводную арматуру, у которой такой элемент перемещен перпендикулярно направлению рабочих сред.
Затвор является типом трубопроводной арматуры, в котором регулирующий либо запирающий элемент в форме диска поворачивается вокруг оси, расположенной перпендикулярно или под каким-либо углом к потоку рабочих сред. Такой затвор называют дисковым, герметичным или поворотным, а также заслонкой и гермоклапаном.
Вентиль – это вид трубопроводной арматуры, у которой запорное устройство насажено на шпиндель, проходное сечение перекрывается в горизонтальной плоскости. Вентили широко применяются для перекрывания потоков газообразных или жидких сред в трубопроводах с диаметрами условных проходов от 10 до до 300 мм при рабочих давлениях до 2500кГ/см2 и температурах сред от –200 до +450°С в тех случаях, когда к надежности и герметичности перекрытия прохода предъявляются высокие требования.
Вентиль латунный
Латунные вентили — вид запорной арматуры, предназначенный для установки на трубопроводах в качестве запорного и регулирующего устройства для воды. Установочное положение клапанов – любое, материал корпусных деталей – латунь ЛЦ40Сд.
Запорный вентиль латунный и его применение.
Если дать развернутое определение, то получится следующее: это вид запорных устройств, обеспечивающий надежное перекрывание движения рабочей среды перемещением запорного органа с помощью возвратно-поступательных движений. Вентиль латунный имеет подвижный механизм, называющийся шпинделем, который ввинчивается в резьбу гайки, которая расположена в крышке. Благодаря резьбе, обладающей свойством торможения, возможно оставление запорного органа в любом положении, причем это положение самопроизвольно под влиянием давления не изменится.
Запорный латунный вентиль конструктивно разделяют на проходной, угловой и прямоточный.
Он по типу герметизации может быть сальниковым и сильфонным.
Также по типу расположения ходовой резьбы разделяется на виды, где резьба выносная и резьба погружная.
Вентиль латунный условно может быть и с мембраной (диафрагмой) в качестве запорного органа.
Запорный вентиль латунный получил широкое распространение и применение, когда появились модели с повышенной надежностью и герметичностью при перекрытии потока рабочей среды.
Вентиль латунный имеет основные преимущества:
— Он может работать в условиях большого значения рабочего давления, не боится резких перепадов давления.
— Вентиль латунный конструктивно прост, доступен в обслуживании и ремонте при длительной эксплуатации.
— Рабочий ход, совершаемый запорным органом, небольшой.
— Масса и габариты устройства небольшие.
— Возможна установка в любом положении на любом участке трубопровода.
Вентиль латунный муфтовый устанавливается на трубопроводе как запорное устройство для воды.
Существует запорно-регулирующий вентиль, у которого имеется золотник пробкового типа, рабочая поверхность профилирована, кромки хорошо притерты. Если диаметр условного прохода мал, то используется золотник конусного типа. Это так называемые игольчатые вентили.
Выбирая вентили, мы обращаем внимание на эргономику, надежность и красоту. Эргономика была выдвинута на первое место, что особенно важно для жизни в малогабаритной квартире. На рынке доступны вентили в широком выборе: небольшие и крупные, напоминающие сложные инструменты из фантастического фильма. Несомненно, такие вентили не подойдут для небольших ванных комнат. Лучше выберите вентили компактнее.
Вентили выпускаются двух основных типов: клапанный и шаровый. Вентили (клапаны), которые мы все хорошо знаем, изначально стоят на наших трубах в квартире. Эти вентили хорошо приспособлены, чтобы пропускать сильно хлорированную воду. Ремонт их недорогой, в основном это замена уплотнителей, когда вентиль потечет.
Шаровые вентили изящны и пригодны даже как элемент дизайна. У них, как правило, одна ручка, поворачивающаяся в разные стороны. Имея шаровый латунный вентиль, можно изменять давление воды и температуру. Как видно, вентиль в современном запорном оборудовании давно занял достойное место, и область его применения постоянно расширяется.
Вентиль стальной
Вентиль стальной применяется в качестве запорных устройств на технологических линиях и трубопроводах для воды и пара, также рабочей средой может являться аммиак, углекислота, природный и сжиженный газы, коррозирующие вещества. Вентили стальные — гарантия качества и надежности.
Самым известным и распространенным элементом запорно-регулирующей арматуры, предназначенной для водяного и газового снабжения, являются запорные вентили. В их задачу входит перекрытие или плавное регулирование расхода жидкости или газа в трубопроводе.
Вентили стальные существенно отличаются в использовании от чугунных или бронзовых. Связанно это, в первую очередь, с рабочими температурами (до 425 C) и условным давлением (до 6,3 МПа), значения которых довольно высокие. На этом основании, вентили стальные могут использоваться в более напряженных условиях, которые допускают очень высокие температуры и большое давление. Их небольшой, по сравнению с чугунными вентилями, вес упрощает требования к трубопроводной конструкции и не требует монтажа специальной арматуры и дополнительных элементов.
Как правило, вентили стальные изготавливают из нержавеющей стали. Обычно из стали 20 или 25, легированной или без добавления легирующих компонентов, изготавливают корпуса вентилей. Для более длительного использования лучше применять вентили, изготовленные из сортов легированной стали. Вентили стальные выпускаются с большим, до ста миллиметров, условным проходом, вследствие чего применяются в трубопроводах с большим расходом рабочей среды. В обычных жилых зданиях вентили стальные встречаются редко, так как там чаще всего используют бронзовые вентили или шаровые краны.
Вентили стальные обычно выпускают во фланцевом исполнении. За счет этого достигается качественная герметизация трубопроводного стыка, надежное крепление стального вентиля на трубопроводе и упрощенный демонтаж, который не затрагивает остальных запорных элементов. Встречаются вентили стальные с ответными фланцами. Установив правильно подобранные фланцы, можно сократить время и усилия при дальнейшем монтаже. Точное приваривание ответных фланцев к трубопроводу и составляет сам монтаж стального вентиля.
Вентили стальные выпускаются в таком исполнении, когда непосредственно в трубопровод вваривают входной и выходной патрубки арматуры. Это увеличивает скорость монтажа и гарантирует отсутствие протечек, но намного усложняет демонтаж вентиля, связанный с его ремонтом и заменой, а это тем самым увеличивает его стоимость.
Вентили стальные имеют следующие характеристики:
— функционируют при высоких перепадах давления;
— хорошо зарекомендовали себя при высоких рабочих давлениях;
— выдерживают максимальную температуру рабочей среды до 425?С;
— имеют простую конструкцию и легко ремонтируются;
— работают при любом положении в пространстве.
Классическим примером таких деталей являются вентили стальные 15с22нж. Вентиль стальной 15с22нж используется в трубопроводах с очень большими расходами рабочей среды и большой температурой. Для этого стальные вентили данного типа выпускают с большими (до 100 мм) условными проходами, что позволяет пропускать через них значительные объемы рабочей среды (намного больше, чем у других типов). Кроме того, благодаря немалой площади поверхности изделия, такие вентили можно использовать в качестве радиаторов, то есть отводить большее количество тепла. Но, несмотря на достоинства данного вентиля, его прочность не позволяет использовать его в сетях с большим статическим давлением и в сетях, где существует возможность гидроударов.
Вентиль нержавеющий
Вентиль нержавеющий — запорная арматура, применяющаяся на трубопроводах, рабочей средой которого служат коррозирующие вещества. Наша компания предлагает к поставке вентили нержавеющие: 15нж65бк, 15нж22нж, 15нж54бк, 14нж27п, 15нж6бк, 15нж29нж, 15нж42бк, 22нж69нж, 22нж70нж, 22нж969нж, 22нж922нж и другие.
Вентили высокого давления: особенности применения
Запорная арматура, столь богато представленная на рынке трубопроводных арматур, отличается между собой как по функциям, так и по области применения. Так, наиболее распространенными являются краны и задвижки всевозможных конструкций. Обусловлено это, в первую очередь, востребованностью данного вида элементов в гражданском строительстве, тогда как вентили высокого давления — типичные для промышленного строительства — менее на слуху.
Но это отнюдь не значит, что они не нужны или что им нашлась достойная замена. Промышленное строительство, будь то нефтеперерабатывающая или химическая, а может и пищевая отрасль, призвано конструировать такие системы, которые бы корректно работали с разной рабочей средой. Основная характеристика рабочей среды — ее давление. Именно от устойчивости трубопроводной арматуры к давлению и зависит безопасность работы всей системы в целом. Вот тут-то и приходят на помощь вентили высокого давления.
Как и любая другая запорная арматура, вентиль используется как для регулирования, так и для запирания потока рабочей среды. Диаметр трубопровода, на котором устанавливается вентиль, как правило, 100-300 мм. Температура потока рабочей среды, будь-то газообразное вещество или жидкость, поднимается порой до 4500 градусов выше нуля. А давление достигает 2500 кГ/см2. Только вентили высокого давления обеспечивают в таких условиях и надежность, и полное перекрытие всего прохода.
Вентиль состоит из корпуса с седлом. Запорный орган имеет хвостовик и ходовую втулку. Запирающий элемент вентиля насажен на шпиндель, который вращается либо вручную, либо при помощи приводов: электрического либо гидравлического.
Конструкция корпуса вентиля может быть разной формы. Соответственно вентили высокого давления бывают:
— вентили высокого давления проходные, которые устанавливаются на прямых участках трубопровода;
— вентили высокого давления угловые, соединяющие две перпендикулярные друг другу части трубопровода;
— вентили высокого давления прямоточные, если нельзя снижать поток рабочей среды;
— вентили высокого давления смесительные, которые смешивают потоки жидкости для поддержания нужной температуры, разжижения основной среды, концентрации реагентов, поддержания качества и т.д.
Так как шпиндель и крышка представляют собой подвижное соединение, особой актуальностью для герметизации конструкции служит уплотнитель. Вентили высокого давления бывают сальниковые или сильфонные. Эти два вида полностью гарантируют надежность и защиту от протечек. Утечка некоторых рабочих сред запрещена как из-за высокой стоимости, так и из-за ее агрессивности, ядовитости, пожароопасности, токсичности. Уплотнитель никоим образом не влияет на такое свойство данного вида запорной арматуры, как установка в любом пространственном положении. Это качество немаловажно при прокладке трубопровода в недоступных местах.
При несомненных плюсах вентиля — малых габаритах, простой конструкции и легкости эксплуатации — он все же не всегда уместен для монтажа в условиях высокого давления. Главным образом, обусловлено это тем, что он обладает высоким гидравлическим сопротивлением и неприспособлен для работы с потоком вязкой рабочей среды, либо с сильно загрязненным потоком. Регулирующая функция данного устройства сводится на нет, а сами вентили высокого давления быстро выходят из строя.
Вентиль чугунный
Вентиль чугунный — трубопроводная арматура, предназначенная для установки на трубопроводах в качестве запорного и регулирующего устройства для воды и пара. Установочное положение клапанов — любое, материал корпусных деталей — чугун.
Вентили чугунные при строительстве водных систем.
При строительстве дома, дачи, гаража или других построек, обязательно нужно проводить воду — это знает каждый человек, будь то высокий специалист в строительстве или обычный, рядовой гражданин. Многие задаются вопросом выбора прокладываемых труб и держателей воды, т.е. вентилей. Конечно, трубу можно выбрать, исходя из соображений местности (почвы, близлежащие дороги и т.д.), тогда вы уже сами смотрите на толщину, металл и длину труб, а как быть с выбором вентиля, знают далеко не все. И берут все, что попало под руку, когда, в данном случае, вентили чугунные — лучший вариант!
Во-первых, вентили чугунные очень прочны и могут выдержать большой напор воды. Это хорошо тем, что они устойчивы практически к любому виду деформаций! И вы можете быть спокойны, устанавливая вентили чугунные, к примеру, в подвале, так как в этом случае вода выйдет на свободу только в случае прорыва трубы.
Во-вторых, вентили чугунные в силу свойств чугуна долговечны! То есть, поставив его при строительстве, о замене вы можете не думать еще очень долго.
В-третьих, вентили чугунные не очень дорогие и приобрести их не составит труда, потому что они есть в любом строительном магазине вашего города.
Конечно, на выборе и покупке вентиля еще ничего не кончается — впереди установка. Думаем, вы не так часто ставите вентили, чтобы знать, как лучше это сделать. Поэтому вентили чугунные выгодны вам и в этом, так как они неприхотливы и вполне легки в установке. Все, что вам нужно — это крепежи, болты, пара гаечных ключей и, конечно же, сам вентиль.
Кстати, многие строители думают, что им хватит крана на кухне и, скажем, в ванной. Опять же, это далеко не так! Если у вас нет вентиля в самом начале водной системы дома, то ремонт водопровода может затянуться на неопределенный срок. Зато, если у вас в подполе или подвале стоит чугунный вентиль, то все проблемы завершатся сразу же, как только вы спуститесь и перекроете всю воду в доме. Подчеркиваем почему: при ремонте отопления или водопровода не придется обращаться к услугам каких-либо фирм или компаний, если вы сами мастер своего дома, тогда вы экономите деньги и время!
Подводя итог, можно сказать, что вентили чугунные необходимы в любой водной системе как дома, так и отдельных построек! Они практичны и легки в эксплуатации, пользоваться ими сможет абсолютно любой взрослый человек! Также вентили чугунные очень часто спасают при поломках водопроводов, они отлично держат напор воды и явно окупают всю свою, и так небольшую, стоимость! Они неприхотливы к среде их использования, начиная с подвалов жилых домов и заканчивая предприятиями различных типов.
Продолжение статьи о трубопроводной арматуре здесь:
Наша Фирма предлагает весь спектр трубопроводной арматуры. С ассортиментом и техническими характеристиками Вы можете ознакомиться на странице сайта:
.
С удовольствием проконсультируем Вас и по телефону.
prommaterials.narod.ru
Трубопроводная арматура — это… Что такое Трубопроводная арматура?
У этого термина существуют и другие значения, см. Арматура.
Трубопроводная арматура — устройство, устанавливаемое на трубопроводах, агрегатах, сосудах и предназначенное для управления (отключения, распределения, регулирования, сброса, смешивания, фазоразделения) потоками рабочих сред (жидкой, газообразной, газожидкостной, порошкообразной, суспензии и т. п.) путем изменения площади проходного сечения.[1]
Виды арматуры
По функциональному назначению
- Запорная арматура — арматура, предназначенная для перекрытия потока рабочей среды с определенной герметичностью. В том числе:
- Спускная (дренажная) арматура — запорная арматура, предназначенная для сброса рабочей среды из емкостей (резервуаров), систем трубопроводов.
- Контрольная арматура — арматура, предназначенная для управления поступлением рабочей среды в контрольно-измерительную аппаратуру, приборы.
- Регулирующая арматура — арматура, предназначенная для регулирования параметров рабочей среды посредством изменения расхода. В том числе:
- редукционная (дроссельная) арматура — арматура, предназначенная для снижения (редуцирования) рабочего давления в системе за счет увеличения гидравлического сопротивления в проточной части.
- Запорно-регулирующая арматура — арматура, совмещающая функции запорной и регулирующей арматуры.
- Защитная (отключающая, отсечная) арматура — арматура, предназначенная для защиты оборудования и трубопроводов от аварийного изменения параметров среды путем отключения обслуживаемой линии или участка. В том числе:
- Обратная арматура — арматура, предназначенная для автоматического предотвращения обратного потока рабочей среды.
- Предохранительная арматура — арматура, предназначенная для автоматической защиты оборудования и трубопроводов от недопустимого превышения давления посредством сброса избытка рабочей среды.
- Распределительно-смесительная арматура — арматура, предназначенная для распределения потока рабочей среды по определенным направлениям или для смешивания потоков.
- Фазоразделительная арматура — арматура, предназначенная для разделения рабочих сред, находящихся в различных фазовых состояниях. В том числе:
По области применения
По принципу управления и действия
- Управляемая
- С ручным приводом
- С механическим приводом
- Арматура под дистанционно расположенный привод (управляется механическим или ручным приводом, который устанавливается отдельно от арматуры и соединяется с ней передачей, состоящей из валов, подшипников, зубчатых колес или тросов)
- Автоматически действующая (автономная)
По конструкции присоединительных патрубков
По способу герметизации
- Сальниковая — арматура, в которой герметичность сопряжения подвижной детали с неподвижной в крышке или корпусе по отношению к внешней среде обеспечивается сальниковым устройством;
- Сильфонная — арматура, в которой герметичность подвижного сопряжения по отношению к внешней среде обеспечивается сильфоном;
- Мембранная — арматура, в которой герметичность подвижного сопряжения по отношению к внешней среде обеспечивается мембраной. В некоторых конструкциях мембрана одновременно является и затвором;
- Шланговая — арматура, в которой регулирование и отключение потока среды осуществляется пережатием эластичного шланга. Шланг обеспечивает герметичность всей внутренней полости арматуры по отношению к внешней среде.
Типы арматуры
Согласно ГОСТ:[1]:3
- Задвижка — тип арматуры, у которой запирающий или регулирующий элемент перемещается перпендикулярно оси потока рабочей среды.
- Клапан (вентиль) — тип арматуры, у которой запирающий или регулирующий элемент перемещается возвратно-поступательно параллельно оси потока рабочей среды. К клапанам также относят конструкции арматуры (поворотный клапан), в которых затвор в виде тарелки совершает движение по дуге.
- Кран — тип арматуры, у которой запирающий или регулирующий элемент, имеющий форму тела вращения или его части, поворачивается вокруг собственной оси, произвольно расположенной по отношению к направлению потока рабочей среды.
- Дисковый затвор (заслонка, поворотный затвор, герметический клапан, гермоклапан) — тип арматуры, в котором запирающий или регулирующий элемент имеет форму диска, поворачивающегося вокруг оси, перпендикулярной или расположенной под углом к направлению потока рабочей среды.
Основные параметры
Эксплуатационные
К основным эксплуатационным параметрам относятся:
Конструкционно-монтажные
К основным конструкционно-монтажным параметрам относятся:
- условный диаметр прохода
- строительные длина и высота
- масса
- тип присоединения к трубопроводу
- конструкция и размеры присоединительных фланцев
- число, диаметр и расположение отверстий на фланцах
- разделка под приварку к трубопроводу
Конструкционные материалы
Чугун
В арматуростроении в основном используются:
Значительно реже применяются:
- Кислотостойкий чугун
- Жаростойкий чугун
- Щелочестойкий чугун
- Антифрикционный чугун
Сталь
Цветные металлы и сплавы
Неметаллические конструкционные материалы
Производители
ОАО Благовещенский арматурный завод — крупный производитель стальной трубопроводной арматуры, расположен в городе Благовещенск Республики Башкортостан.
Примечания
Литература
- Трубопроводная арматура. Справочное пособие. Д.Ф.Гуревич — М.: ЛКИ, 2008. — 368 с.
- Арматура промышленная общего и специального назначения. Справочник в 2-х книгах. А.И. Гошко — М.: Мелго, 2007. —376 с.
- Трубопроводная арматура. Исследования. Производство. Ремонт. С.В. Сейнов — М.: Машиностроение, 2002. — 392 с.
Ссылки
dis.academic.ru
Трубопроводная арматура — это… Что такое Трубопроводная арматура?
У этого термина существуют и другие значения, см. Арматура.
Трубопроводная арматура — устройство, устанавливаемое на трубопроводах, агрегатах, сосудах и предназначенное для управления (отключения, распределения, регулирования, сброса, смешивания, фазоразделения) потоками рабочих сред (жидкой, газообразной, газожидкостной, порошкообразной, суспензии и т. п.) путем изменения площади проходного сечения.[1]
Виды арматуры
По функциональному назначению
- Запорная арматура — арматура, предназначенная для перекрытия потока рабочей среды с определенной герметичностью. В том числе:
- Спускная (дренажная) арматура — запорная арматура, предназначенная для сброса рабочей среды из емкостей (резервуаров), систем трубопроводов.
- Контрольная арматура — арматура, предназначенная для управления поступлением рабочей среды в контрольно-измерительную аппаратуру, приборы.
- Регулирующая арматура — арматура, предназначенная для регулирования параметров рабочей среды посредством изменения расхода. В том числе:
- редукционная (дроссельная) арматура — арматура, предназначенная для снижения (редуцирования) рабочего давления в системе за счет увеличения гидравлического сопротивления в проточной части.
- Запорно-регулирующая арматура — арматура, совмещающая функции запорной и регулирующей арматуры.
- Защитная (отключающая, отсечная) арматура — арматура, предназначенная для защиты оборудования и трубопроводов от аварийного изменения параметров среды путем отключения обслуживаемой линии или участка. В том числе:
- Обратная арматура — арматура, предназначенная для автоматического предотвращения обратного потока рабочей среды.
- Предохранительная арматура — арматура, предназначенная для автоматической защиты оборудования и трубопроводов от недопустимого превышения давления посредством сброса избытка рабочей среды.
- Распределительно-смесительная арматура — арматура, предназначенная для распределения потока рабочей среды по определенным направлениям или для смешивания потоков.
- Фазоразделительная арматура — арматура, предназначенная для разделения рабочих сред, находящихся в различных фазовых состояниях. В том числе:
По области применения
По принципу управления и действия
- Управляемая
- С ручным приводом
- С механическим приводом
- Арматура под дистанционно расположенный привод (управляется механическим или ручным приводом, который устанавливается отдельно от арматуры и соединяется с ней передачей, состоящей из валов, подшипников, зубчатых колес или тросов)
- Автоматически действующая (автономная)
По конструкции присоединительных патрубков
По способу герметизации
- Сальниковая — арматура, в которой герметичность сопряжения подвижной детали с неподвижной в крышке или корпусе по отношению к внешней среде обеспечивается сальниковым устройством;
- Сильфонная — арматура, в которой герметичность подвижного сопряжения по отношению к внешней среде обеспечивается сильфоном;
- Мембранная — арматура, в которой герметичность подвижного сопряжения по отношению к внешней среде обеспечивается мембраной. В некоторых конструкциях мембрана одновременно является и затвором;
- Шланговая — арматура, в которой регулирование и отключение потока среды осуществляется пережатием эластичного шланга. Шланг обеспечивает герметичность всей внутренней полости арматуры по отношению к внешней среде.
Типы арматуры
Согласно ГОСТ:[1]:3
- Задвижка — тип арматуры, у которой запирающий или регулирующий элемент перемещается перпендикулярно оси потока рабочей среды.
- Клапан (вентиль) — тип арматуры, у которой запирающий или регулирующий элемент перемещается возвратно-поступательно параллельно оси потока рабочей среды. К клапанам также относят конструкции арматуры (поворотный клапан), в которых затвор в виде тарелки совершает движение по дуге.
- Кран — тип арматуры, у которой запирающий или регулирующий элемент, имеющий форму тела вращения или его части, поворачивается вокруг собственной оси, произвольно расположенной по отношению к направлению потока рабочей среды.
- Дисковый затвор (заслонка, поворотный затвор, герметический клапан, гермоклапан) — тип арматуры, в котором запирающий или регулирующий элемент имеет форму диска, поворачивающегося вокруг оси, перпендикулярной или расположенной под углом к направлению потока рабочей среды.
Основные параметры
Эксплуатационные
К основным эксплуатационным параметрам относятся:
Конструкционно-монтажные
К основным конструкционно-монтажным параметрам относятся:
- условный диаметр прохода
- строительные длина и высота
- масса
- тип присоединения к трубопроводу
- конструкция и размеры присоединительных фланцев
- число, диаметр и расположение отверстий на фланцах
- разделка под приварку к трубопроводу
Конструкционные материалы
Чугун
В арматуростроении в основном используются:
Значительно реже применяются:
- Кислотостойкий чугун
- Жаростойкий чугун
- Щелочестойкий чугун
- Антифрикционный чугун
Сталь
Цветные металлы и сплавы
Неметаллические конструкционные материалы
Производители
ОАО Благовещенский арматурный завод — крупный производитель стальной трубопроводной арматуры, расположен в городе Благовещенск Республики Башкортостан.
Примечания
Литература
- Трубопроводная арматура. Справочное пособие. Д.Ф.Гуревич — М.: ЛКИ, 2008. — 368 с.
- Арматура промышленная общего и специального назначения. Справочник в 2-х книгах. А.И. Гошко — М.: Мелго, 2007. —376 с.
- Трубопроводная арматура. Исследования. Производство. Ремонт. С.В. Сейнов — М.: Машиностроение, 2002. — 392 с.
Ссылки
muller.academic.ru
трубопроводная арматура — это… Что такое трубопроводная арматура?
- трубопроводная арматура
- [valves] — устройства и детали трубопроводов (для воды, пара, газа, топлива и др.) для регулирования и предупреждения возвратного движения потока. Трубопроводную арматуру подразделяют на: запорную (краны, задвижки), предохранительную (клапаны), регулирующую (вентили, регуляторы давления), отводную (воздухоотводчики, конденсатоотводчики), аварийную (сигнальные гудки) и др.
Смотри также:
— Арматура
— валковая арматура
— печная арматура
— арматура железобетонных конструкций
Энциклопедический словарь по металлургии. — М.: Интермет Инжиниринг. Главный редактор Н.П. Лякишев. 2000.
Смотреть что такое «трубопроводная арматура» в других словарях:
Трубопроводная арматура — Устройства, устанавливаемые на трубопроводах и обеспечивающие управление (отключение, распределение, регулирование, смешивание и др.) потоками рабочих сред путем изменения проходного сечения Источник: ПБ 03 108 96: Правила устройства и безопасной … Словарь-справочник терминов нормативно-технической документации
трубопроводная арматура — Техническое устройство, устанавливаемое на трубопроводах и емкостях, предназначенное для управления (перекрытия, регулирования, распределения, смешивания, фазоразделения) потоком рабочей среды (жидких, газообразных, газожидкостных,… … Справочник технического переводчика
Трубопроводная арматура — (арматура): техническое устройство, устанавливаемое на трубопроводах и емкостях, предназначенное для управления (перекрытия, регулирования, распределения, смешивания, фазоразделения) потоком рабочей среды (жидких, газообразных, газожидкостных,… … Официальная терминология
Трубопроводная арматура — У этого термина существуют и другие значения, см. Арматура. Памятник водопроводу в Мытищах, на вершине разноцветные задвижки … Википедия
трубопроводная арматура — устройства, устанавливаемые на трубопроводах и обеспечивающие управление (отключение, распределение, регулирование, смешивание и др.) потоками рабочих сред путем изменения проходного сечения. (Смотри: ПБ 03 108 96. Правила устройства и безопасной … Строительный словарь
трубопроводная арматура (арматура) — 3.8 трубопроводная арматура (арматура) : Техническое устройство, устанавливаемое на трубопроводах и емкостях, предназначенное для управления (перекрытия, регулирования, распределения, смешивания, фазоразделения) потоком рабочей среды (жидких,… … Словарь-справочник терминов нормативно-технической документации
НП 068-05: Трубопроводная арматура для атомных станций. Общие технические требования — Терминология НП 068 05: Трубопроводная арматура для атомных станций. Общие технические требования: Арматура трубопроводная класс устройств, устанавливаемых на трубопроводах и патрубках сосудов, и предназначенных для управления потоками… … Словарь-справочник терминов нормативно-технической документации
ПРОМЫШЛЕННАЯ ТРУБОПРОВОДНАЯ АРМАТУРА — 3.14. ПРОМЫШЛЕННАЯ ТРУБОПРОВОДНАЯ АРМАТУРА Устройство, устанавливаемое на трубопроводе и емкости и обеспечивающее управление потоком рабочей среды путем изменения проходного сечения Примечание. Термин «промышленная трубопроводная арматура»… … Словарь-справочник терминов нормативно-технической документации
аварийная трубопроводная арматура — Промышленная трубопроводная арматура для мгновенного закрытия прохода рабочей среды в аварийных случаях. [http://sl3d.ru/o slovare.html] Тематики машиностроение в целом … Справочник технического переводчика
автоматическая трубопроводная арматура — Промышленная трубопроводная арматура для автоматического поддерживания постоянства контролируемого параметра. [http://sl3d.ru/o slovare.html] Тематики машиностроение в целом … Справочник технического переводчика
Книги
- Трубопроводная арматура. Справочное пособие, Гуревич Д.Ф., В настоящем издании приведены общие технические данные и нормативы, относящиеся к трубопроводной арматуре. Даны краткое описание, основные технические характеристики, габаритные и… Категория: Научная и техническая литература Серия: Классика инженерной мысли. Нефтяные технологии Издатель: URSS, Производитель: URSS, Подробнее Купить за 979 грн (только Украина)
- Расчет и конструирование трубопроводной арматуры. Промышленная трубопроводная арматура. Конструирование трубопроводной арматуры, Д. Ф. Гуревич, Предлагаемая книга, состоящая из трех частей, содержит данные по вопросам конструирования и расчета трубопроводной арматуры. Приведены конструкции арматуры для работы при различных условиях и… Категория: Добывающая, нефтегазовая промышленность. Горное дело Серия: Классика инженерной мысли Издатель: ЛКИ, Подробнее Купить за 946 руб
- Трубопроводная арматура: Справочное пособие, Гуревич Д.Ф., В настоящем издании приведены общие технические данные и нормативы, относящиеся к трубопроводной арматуре. Даны краткое описание, основные технические характеристики, габаритные и… Категория: Строительные материалы Подробнее Купить за 589 руб
metallurgicheskiy.academic.ru
трубопроводная арматура — это… Что такое трубопроводная арматура?
- трубопроводная арматура
- Источник: «Дом: Строительная терминология», М.: Бук-пресс, 2006.
Строительный словарь.
- трубная фанера
- трудносгораемая древесноволокнистая (древесностружечная) плита
Смотреть что такое «трубопроводная арматура» в других словарях:
Трубопроводная арматура — Устройства, устанавливаемые на трубопроводах и обеспечивающие управление (отключение, распределение, регулирование, смешивание и др.) потоками рабочих сред путем изменения проходного сечения Источник: ПБ 03 108 96: Правила устройства и безопасной … Словарь-справочник терминов нормативно-технической документации
трубопроводная арматура — Техническое устройство, устанавливаемое на трубопроводах и емкостях, предназначенное для управления (перекрытия, регулирования, распределения, смешивания, фазоразделения) потоком рабочей среды (жидких, газообразных, газожидкостных,… … Справочник технического переводчика
Трубопроводная арматура — (арматура): техническое устройство, устанавливаемое на трубопроводах и емкостях, предназначенное для управления (перекрытия, регулирования, распределения, смешивания, фазоразделения) потоком рабочей среды (жидких, газообразных, газожидкостных,… … Официальная терминология
Трубопроводная арматура — У этого термина существуют и другие значения, см. Арматура. Памятник водопроводу в Мытищах, на вершине разноцветные задвижки … Википедия
трубопроводная арматура — [valves] устройства и детали трубопроводов (для воды, пара, газа, топлива и др.) для регулирования и предупреждения возвратного движения потока. Трубопроводную арматуру подразделяют на: запорную (краны, задвижки), предохранительную (клапаны),… … Энциклопедический словарь по металлургии
трубопроводная арматура (арматура) — 3.8 трубопроводная арматура (арматура) : Техническое устройство, устанавливаемое на трубопроводах и емкостях, предназначенное для управления (перекрытия, регулирования, распределения, смешивания, фазоразделения) потоком рабочей среды (жидких,… … Словарь-справочник терминов нормативно-технической документации
НП 068-05: Трубопроводная арматура для атомных станций. Общие технические требования — Терминология НП 068 05: Трубопроводная арматура для атомных станций. Общие технические требования: Арматура трубопроводная класс устройств, устанавливаемых на трубопроводах и патрубках сосудов, и предназначенных для управления потоками… … Словарь-справочник терминов нормативно-технической документации
ПРОМЫШЛЕННАЯ ТРУБОПРОВОДНАЯ АРМАТУРА — 3.14. ПРОМЫШЛЕННАЯ ТРУБОПРОВОДНАЯ АРМАТУРА Устройство, устанавливаемое на трубопроводе и емкости и обеспечивающее управление потоком рабочей среды путем изменения проходного сечения Примечание. Термин «промышленная трубопроводная арматура»… … Словарь-справочник терминов нормативно-технической документации
аварийная трубопроводная арматура — Промышленная трубопроводная арматура для мгновенного закрытия прохода рабочей среды в аварийных случаях. [http://sl3d.ru/o slovare.html] Тематики машиностроение в целом … Справочник технического переводчика
автоматическая трубопроводная арматура — Промышленная трубопроводная арматура для автоматического поддерживания постоянства контролируемого параметра. [http://sl3d.ru/o slovare.html] Тематики машиностроение в целом … Справочник технического переводчика
Книги
- Трубопроводная арматура. Справочное пособие, Гуревич Д.Ф., В настоящем издании приведены общие технические данные и нормативы, относящиеся к трубопроводной арматуре. Даны краткое описание, основные технические характеристики, габаритные и… Категория: Научная и техническая литература Серия: Классика инженерной мысли. Нефтяные технологии Издатель: URSS, Производитель: URSS, Подробнее Купить за 979 грн (только Украина)
- Расчет и конструирование трубопроводной арматуры. Промышленная трубопроводная арматура. Конструирование трубопроводной арматуры, Д. Ф. Гуревич, Предлагаемая книга, состоящая из трех частей, содержит данные по вопросам конструирования и расчета трубопроводной арматуры. Приведены конструкции арматуры для работы при различных условиях и… Категория: Добывающая, нефтегазовая промышленность. Горное дело Серия: Классика инженерной мысли Издатель: ЛКИ, Подробнее Купить за 946 руб
- Трубопроводная арматура: Справочное пособие, Гуревич Д.Ф., В настоящем издании приведены общие технические данные и нормативы, относящиеся к трубопроводной арматуре. Даны краткое описание, основные технические характеристики, габаритные и… Категория: Строительные материалы Подробнее Купить за 589 руб
dic.academic.ru
Трубопроводная арматура — это… Что такое Трубопроводная арматура?
- Трубопроводная арматура
Трубопроводная арматура
Устройства, устанавливаемые на трубопроводах и обеспечивающие управление (отключение, распределение, регулирование, смешивание и др.) потоками рабочих сред путем изменения проходного сечения
3.53 трубопроводная арматура : Техническое устройство, устанавливаемое на трубопроводах и емкостях, предназначенное для управления (перекрытия, регулирования, распределения, смешивания, фазоразделения) потоком рабочей среды (жидкой, газообразной, газо-жидкостной, порошкообразной, суспензий и т. п.) путем изменения площади проходного сечения.
Смотри также родственные термины:
3.8 трубопроводная арматура (арматура) : Техническое устройство, устанавливаемое на трубопроводах и емкостях, предназначенное для управления (перекрытия, регулирования, распределения, смешивания, фазоразделения) потоком рабочей среды (жидких, газообразных, газожидкостных, порошкообразных, суспензий и т.п.) путем изменения площади проходного сечения [ Термины и определения»>ГОСТ Р 52720].
3.1 трубопроводная арматура (арматура): Техническое устройство, устанавливаемое на трубопроводах и емкостях, предназначенное для управления (перекрытия, регулирования, распределения, смешивания, фазоразделения) потоком рабочей среды (жидких, газообразных, газожидкостных, порошкообразных, суспензий и т.п.) путем изменения площади проходного сечения.
[ГОСТ Р 52720-2007, статья 2.1]
трубопроводная арматура (арматура): Техническое устройство, устанавливаемое на трубопроводах и емкостях, предназначенное для управления (перекрытия, регулирования, распределения, смешивания, фазоразделения) потоком рабочей среды (жидких, газообразных, газожидкостных, порошкообразных, суспензий и т. п.) путем изменения площади проходного сечения.
[ГОСТ Р 52720-2007, статья 2.1]
2.1 трубопроводная арматура (арматура): Техническое устройство, устанавливаемое на трубопроводах и емкостях, предназначенное для управления (перекрытия, регулирования, распределения, смешивания, фазоразделения) потоком рабочей среды (жидких, газообразных, газожидкостных, порошкообразных, суспензий и т.п.) путем изменения площади проходного сечения.
3.1.1 трубопроводная арматура (арматура): По ГОСТ Р 52720.
Словарь-справочник терминов нормативно-технической документации. academic.ru. 2015.
- Трубопровод холодной воды
- трубопроводная арматура (арматура)
Смотреть что такое «Трубопроводная арматура» в других словарях:
трубопроводная арматура — Техническое устройство, устанавливаемое на трубопроводах и емкостях, предназначенное для управления (перекрытия, регулирования, распределения, смешивания, фазоразделения) потоком рабочей среды (жидких, газообразных, газожидкостных,… … Справочник технического переводчика
Трубопроводная арматура — (арматура): техническое устройство, устанавливаемое на трубопроводах и емкостях, предназначенное для управления (перекрытия, регулирования, распределения, смешивания, фазоразделения) потоком рабочей среды (жидких, газообразных, газожидкостных,… … Официальная терминология
Трубопроводная арматура — У этого термина существуют и другие значения, см. Арматура. Памятник водопроводу в Мытищах, на вершине разноцветные задвижки … Википедия
трубопроводная арматура — [valves] устройства и детали трубопроводов (для воды, пара, газа, топлива и др.) для регулирования и предупреждения возвратного движения потока. Трубопроводную арматуру подразделяют на: запорную (краны, задвижки), предохранительную (клапаны),… … Энциклопедический словарь по металлургии
трубопроводная арматура — устройства, устанавливаемые на трубопроводах и обеспечивающие управление (отключение, распределение, регулирование, смешивание и др.) потоками рабочих сред путем изменения проходного сечения. (Смотри: ПБ 03 108 96. Правила устройства и безопасной … Строительный словарь
трубопроводная арматура (арматура) — 3.8 трубопроводная арматура (арматура) : Техническое устройство, устанавливаемое на трубопроводах и емкостях, предназначенное для управления (перекрытия, регулирования, распределения, смешивания, фазоразделения) потоком рабочей среды (жидких,… … Словарь-справочник терминов нормативно-технической документации
НП 068-05: Трубопроводная арматура для атомных станций. Общие технические требования — Терминология НП 068 05: Трубопроводная арматура для атомных станций. Общие технические требования: Арматура трубопроводная класс устройств, устанавливаемых на трубопроводах и патрубках сосудов, и предназначенных для управления потоками… … Словарь-справочник терминов нормативно-технической документации
ПРОМЫШЛЕННАЯ ТРУБОПРОВОДНАЯ АРМАТУРА — 3.14. ПРОМЫШЛЕННАЯ ТРУБОПРОВОДНАЯ АРМАТУРА Устройство, устанавливаемое на трубопроводе и емкости и обеспечивающее управление потоком рабочей среды путем изменения проходного сечения Примечание. Термин «промышленная трубопроводная арматура»… … Словарь-справочник терминов нормативно-технической документации
аварийная трубопроводная арматура — Промышленная трубопроводная арматура для мгновенного закрытия прохода рабочей среды в аварийных случаях. [http://sl3d.ru/o slovare.html] Тематики машиностроение в целом … Справочник технического переводчика
автоматическая трубопроводная арматура — Промышленная трубопроводная арматура для автоматического поддерживания постоянства контролируемого параметра. [http://sl3d.ru/o slovare.html] Тематики машиностроение в целом … Справочник технического переводчика
Книги
- Трубопроводная арматура. Справочное пособие, Гуревич Д.Ф., В настоящем издании приведены общие технические данные и нормативы, относящиеся к трубопроводной арматуре. Даны краткое описание, основные технические характеристики, габаритные и… Категория: Научная и техническая литература Серия: Классика инженерной мысли. Нефтяные технологии Издатель: URSS, Производитель: URSS, Подробнее Купить за 979 грн (только Украина)
- Расчет и конструирование трубопроводной арматуры. Промышленная трубопроводная арматура. Конструирование трубопроводной арматуры, Д. Ф. Гуревич, Предлагаемая книга, состоящая из трех частей, содержит данные по вопросам конструирования и расчета трубопроводной арматуры. Приведены конструкции арматуры для работы при различных условиях и… Категория: Добывающая, нефтегазовая промышленность. Горное дело Серия: Классика инженерной мысли Издатель: ЛКИ, Подробнее Купить за 946 руб
- Трубопроводная арматура: Справочное пособие, Гуревич Д.Ф., В настоящем издании приведены общие технические данные и нормативы, относящиеся к трубопроводной арматуре. Даны краткое описание, основные технические характеристики, габаритные и… Категория: Строительные материалы Подробнее Купить за 589 руб
normative_reference_dictionary.academic.ru
