Трубопроводная арматура что это – Арматура трубопроводная, виды, назначение, особенности применения

Содержание

Типы запорной арматуры

Запорная арматура — это один из наиболее распространённых видов трубопроводной арматуры и предназначается для перекрытия потока рабочей среды с определённой герметичностью. По подсчётам экспертов, количество запорной арматуры составляет около 80% от общего количества применяемой трубопроводной арматуры. В результате проведённых археологических раскопок было установлено, что человек использовал запорную арматуру уже белее 5 тыс. лет назад. В древних египетских манускриптах найдена информация об организации водоснабжения и использовании при этом поворотных и дисковых клапанов. При более внимательном исследовании области применения запорной арматуры и определённой доли допущения, можно увидеть принципы её работы даже у человека и у животных: с помощью так называемой «живой запорной арматуры» перекрывается поток жидкости, удаляемой из организма.

К запорной арматуре, в зависимости от конструктивного исполнения, относятся краны, клапаны, задвижки и дисковые затворы. Иногда ошибочно термин клапан заменяют термином вентиль — это неправильно и в серьёзной технической литературе такая замена не допускается. Также необходимо отметить, что согласно ГОСТ Р 52720-2007 2007 «Арматура трубопроводная. Термины и определения» не рекомендуется употреблять термины заслонка; поворотный затвор; герметический клапан; гермоклапан вместо термина дисковый затвор.

Кран

Краном называют тип трубопроводной арматуры, у которой запирающий или регулирующий элемент, имеющий форму тела вращения или его части, поворачивается вокруг собственной оси. Краны изготавливают из металлов и их сплавов или из пластика. Краны бывают неполнопроходными и полнопроходными. В неполнопроходных кранах диаметр внутреннего отверстия меньше диаметра трубы, к которой он присоединяется, а в полнопроходных кранах эти диаметры совпадают.

Одним из современных и самых прогрессивных типов кранов является, так называемый шаровой кран, который находит всё более широкое применение в разнообразных областях техники и в быту. Конструкция шарового крана достаточно простая и известна уже более 100 лет. Однако, первоначально она не получила такого широкого распространения, как сейчас, из-за невозможности обеспечить надёжное перекрытие потока рабочей среды. Позже появились новые материалы, которые позволили гарантировать надёжность перекрытия потока рабочей среды и существенно снизить усилия, требующиеся для управления краном. В шаровых кранах перекрытие потока рабочей среды осуществляется вращающейся пробкой сферической формы, внутри которой имеется сквозное отверстие. В зависимости от решаемой задачи, при повороте сферы на 90о происходит либо полное перекрытие потока рабочей среды, либо полное открытие этого потока. Возможны промежуточные положения сферы. В этом случае шаровой кран выступает в качестве регулятора потока рабочей среды. Шаровые краны, несомненно, обладают рядом преимуществ по сравнению с другими типами кранов. К таким достоинствам можно отнести:

  • простоту и надёжность конструкции;
  • высокую герметичность;
  • относительно небольшие размеры;
  • простую форму проточной части и отсутствие в ней застойных зон;
  • удобное управление;
  • малое время и незначительные усилия, необходимые для поворота.

Клапан

Клапан — это тип трубопроводной арматуры, у которой запирающий или регулирующий элемент, имеющий форму тела вращения или его части, поворачивается вокруг собственной оси, произвольно расположенной по отношению к направлению потока рабочей среды. По существу, клапан представляет собой временное препятствие в трубе и чаще всего применяется для осуществления автоматического сброса избыточного количества рабочей среды. Тем самым предотвращаются аварии, вызванные чрезмерным давлением рабочей среды на стенки трубопровода. Конструктивно клапан состоит из корпуса, крышки, седла, затвора (заслонки) и штока. Рабочая среда поступает внутрь корпуса клапана и в зависимости от решаемой задачи полностью или частично перекрывает её поток. При этом поток рабочей среды может либо изменять своё направление движения либо сохранять его без изменения.

Задвижка

Задвижкой называют тип трубопроводной арматуры, у которой запирающий или регулирующий элемент перемещается перпендикулярно оси потока рабочей среды. Запирающий элемент задвижки — шибер, незначительно выходит за пределы потока рабочей среды. Герметичность перекрытия потока обеспечивается за счёт прижима шибера к седлу напором потока рабочей среды. Не рекомендуется использовать задвижки для частичного перекрывания потока рабочей среды, т.к. при этом возникают вибрации, которые в скором времени приведут к разрушению арматуры. Задвижки бывают параллельными, клиновыми, с выдвижным или статичным штоком.

Дисковый затвор

Дисковый затвор — это тип арматуры, в котором запирающий или регулирующий элемент имеет форму диска, поворачивающегося вокруг оси, перпендикулярной или расположенной под углом к направлению потока рабочей среды.

Чаще всего дисковые затворы применяются на трубопроводах большого диаметра и при небольших давлениях потока рабочей среды. Наиболее характерными областями применения дисковых затворов являются:

  • системы водо-, тепло- и газоснабжения и распределения;
  • системы вентиляции и кондиционирования;
  • системы пожаротушения;
  • при работе с абразивными и слабоагрессивными рабочими средами.

Именно к работе дисковых затворов в таких областях предъявляются повышенные требования к надёжности и герметичности.

Как уже отмечалось в начале статьи, до 80% трубопроводной арматуры относится к категории запорной. Область её применения необычайно широка — это сверхвысокие и сверхнизкие давления, сверхвысокие и сверхнизкие температуры, токсичный и абразивный характер рабочей среды и т.д. Благодаря совершенствованию конструкции и использованию новых материалов происходит постоянное расширение области применения запорной арматуры и решаемых при этом задач. Выбрать требуемую арматуру порой бывает крайне затруднительно. В таких случаях предпочтительно обращаться к услугам специалистов, имеющих большой объём разносторонних знаний и богатый опыт. Зачастую только такие специалисты могут решить проблему подбора требуемой арматуры, её монтаж и техническое обслуживание.

armatek.ru

Трубопроводная арматура.

Каталог трубопроводной арматуры АРМАТЭК

Родство существительных «арматура» и «армия», несмотря на совпадение первых трех букв, не представляется очевидным. Тем не менее, они имеют общее происхождение. На древней латыни armature значит вооружение или военное снаряжение. Сохранив свое звучание в большинстве современных языков, слово «арматура» освободилось от былой воинственности, превратившись в технический термин. Широко применяют его и в бытовой лексике, поскольку с некоторыми разновидностями арматуры (в частности, с санитарно-технической) подавляющему большинству современников приходится сталкиваться много раз в день.

С помощью термина «арматура», например, печная или электротехническая арматура, а есть еще стальная арматура, используемая в производстве железобетонных изделий и конструкций, ─ сводят воедино вспомогательные детали и устройства, обеспечивающие функционирование основного оборудования. Не случайно в английском языке для арматуры используют слово accessories. Pipingaccessories ─ это трубопроводная арматура. Accessory ─ не что иное, как аксессуар. А о том, что это такое, знают не только модники и модницы, стремящиеся сделать свой образ более выразительным, с помощью таких дополнений - аксессуаров как галстуки, сумочки, очки и т. д.
Но прилагательное «вспомогательное», применительно к арматуре, ни в коем случае не значит «второстепенное».

Значение трубопроводной арматуры

Значение трубопроводной арматуры, широко применяемой во всех областях технологий, невозможно переоценить. Не в денежном исчислении - расходы на нее достигают 10-15% капитальных вложений и эксплуатационных затрат, идущих на строительство и поддержание в рабочем состоянии трубопроводных систем. Не как обязательного условия успешного функционирования большинства промышленных предприятий и инфраструктуры во всех ее проявлениях ─ энергетической, транспортной, коммунальной и проч. Особое значение трубопроводная арматура приобретает еще и потому, что от нее в значительной степени зависят не только экономическая эффективность, но что еще более важно ─ экологическая безопасность системообразующих для экономики, и при этом потенциально опасных для окружающей среды предприятий таких отраслей как тепло- и электроэнергетика (в т. ч. атомная), нефтегазовая и химическая промышленность, коммунальное хозяйство.

Используя аллегорию, можно сказать, что арматура ─ это своего рода свита, которая, как говорил великий итальянский политический деятель и мыслитель Макиавелли, делает короля. И без которой его существование попросту невозможно.

Великая инженерная идея

Согласно действующему с 2015 года «ГОСТ 24856-2014. Межгосударственный стандарт. Арматура трубопроводная. Термины и определения», трубопроводная арматура (сокращенно ТПА) ─ это техническое устройство, устанавливаемое на трубопроводах, оборудовании и емкостях, предназначенное для управления потоком рабочей среды путем изменения проходного сечения.

В заключительных словах этого определения ─ «управление потоком рабочей среды путем изменения проходного сечения» ─ заключается гениальное и, как показало время, невероятно плодотворное техническое решение, ─ не на века даже, а на многие тысячелетия предопределившие неизменно высокую функциональность, универсальность и востребованность трубопроводной арматуры. Решение настолько фундаментальное, что ему, как и законам физики, например, устареть не дано.

Конечно, по мере развития научно-технического прогресса для его реализации применяются новые материалы. Наряду с известными из глубокой древности сплавами меди, в производство трубопроводной арматуры вовлечены совсем молодые по историческим меркам металлы ─ алюминий и титан и еще более юные неметаллы ─ синтетический каучук и различные пластмассы, главным образом, поливинилхлорид и полиэтилен. Со временем появляются новые конструктивные решения. Но основополагающий принцип работы трубопроводной арматуры остается неизменным ─ регулировать проходное сечение потока рабочей среды, а это могут быть жидкость, газ, симбиоз жидкости и газа, пульпа, пар, плазма, порошок, суспензия ─ с помощью подвижных, неподвижных и периодически действующих узлов. И тем самым управлять ее основными параметрами.

Этот принцип успешно реализован в самых разных, внешне не похожих технических устройствах: пересекающих континенты магистральных нефте- и газопроводах, технологическом оборудовании, смесителе на кухонной мойке или в душевой, регуляторе давления на газовом баллоне. Кому принадлежит его авторство неизвестно, но то, что пришло оно из глубокой древности сомнений не вызывает.

Трубопроводная арматура в историческом контексте

>

История трубопроводной арматуры насчитывает не одно тысячелетие. Причиной ее появления послужила необходимость организовывать доставку и распределение воды, традиционно считавшуюся на жарком Юге ─ месте рождения первых цивилизаций, синонимом жизни.
Без трубопроводной арматуры и предвосхитивших ее появление устройств и приспособлений управлять водой было бы невозможно. А ведь уже в древнем Египте рыли ирригационные каналы и канавы для мелиорации болотистых почв, устраивали резервуары для отвода воды во время наводнений. А в Афинах строили акведуки, которые доставляли воду с гор для водоснабжения.

Прототипы трубопроводной арматуры появились задолго до наступления новой эры. И изготавливали их не только из бронзы, но даже из серебра. До наших дней сохранились фрагменты римских свинцовых труб с кранами. Конечно, конструкции этих кранов не были совершенными. И все же первые, очень непростые шаги становления фундаментально важного технического направления были сделаны. Правда, вплоть до начала промышленной революции, узловым моментом которой стало изобретение паровой машины, говорить о развитии трубопроводной арматуры семимильными шагами, не приходится. Ее прогресс временами был незначительным, а порой и вовсе замирал на месте. Хотя дань ей отдавали величайшие умы своего времени. Сохранились содержащие изображения трубопроводной арматуры эскизы ирригационных систем и насосов, сделанные рукой Леонардо да Винчи.
Мощнейший импульс совершенствованию трубопроводной арматуры дало появление паровой машины: как, собственно, ее конструкция, например, необходимость регулировать давление пара, так и ее приложения, в частности, использование для перемещения воды. Многие технические решения, появившиеся в XVIII и XIX веках, ─ клапаны, задвижки, регулируемые пружины вместо грузов на паровых предохранительных клапанах и сегодня продолжают сохранять свою актуальность.  Двадцатое столетие продолжило эстафету инноваций: шаровые и конусные со смазкой краны, мембранные (диафрагмовые) клапаны, дисковые поворотные затворы.

В двадцать первом веке магистральными направлениями совершенствования трубопроводной арматуры являются достижение оптимального баланса между долговечностью, надежностью, технологичностью самой арматуры и минимизацией затрат на ее производство.

Российский рынок трубопроводной арматуры

Продажа трубопроводной арматуры ─ поле деятельности огромного числа участников рынка. Но основными его драйверами являются производители, сумевшие организовать конкурентоспособное производство трубопроводной арматуры, справедливо относящееся к одному из главных направлений машиностроительной отрасли. Производители трубопроводной арматуры есть в различных регионах страны.

Центр России представляют ООО «Производственное объединение Брянский завод трубопроводной арматуры», Муромский завод трубопроводной арматуры, (ЗАО «ПО «МЗТА»), Пензенский завод трубопроводной арматуры и другие.

Урал ─ Уральский завод трубопроводной арматуры (г. Челябинск), «Икар КЗТА» ─ Курганский завод трубопроводной арматуры.

Целый ряд производителей работает в Санкт-Петербурге. Среди них ЗАО «АРМАТЭК» ─ завод трубопроводной арматуры, официальный сайт ─ http://armatek.ru/. Каталог трубопроводной арматуры этого предприятия включает более 2500 типоразмеров. В основе ассортимента ─ современные виды арматуры с защитными покрытиями на основе эластомерных и полимерных материалов. Технологическая цепочка включает полный цикл работ, начиная от генератора технических идей ─ конструкторского отдела. Особенность, выгодно отличающая это предприятие от многих, ─ собственное производство резиновых уплотнений.

В компании всегда готовы предоставить рекомендации по подбору и эксплуатации арматуры, оказать необходимую техническую и консультативную поддержку. А также ─ все виды сервисного обслуживания; поставку и замену запасных частей, выполнить ремонт трубопроводной арматуры.

Интерес к трубопроводной арматуре увеличивается год от года, что выражается в количественном росте и качественном развитии окружающего ее информационного пространства, в т. ч. соответствующих разделов сети Интернет, где можно найти немало информативных сайтов, подробно рассказывающих о самых важных сторонах трубопроводной арматуры. В них содержится огромный объем постоянно актуализируемой технической информации, объединенный общей темой ─ «арматура трубопроводная»: ГОСТы, рекомендации, спецификации и т. д.

Интернет также превратился в эффективную торговую площадку, на которой представлены многочисленные объявления о продаже трубопроводной арматуры.

Несмотря на свое «воинственное» происхождение, в наши дни слово «арматура» имеет главным образом «штатское» звучание. Сегодня это, главным образом, мирное техническое вооружение, во многом определяющее успешную работу промышленных предприятий и объектов инфраструктуры. Хотя трубопроводная арматура может быть продукцией двойного назначения. Совсем не случайно в 2001 г. директивой Генерального Штаба Министерства обороны Российской Федерации в ЦКБА (Центральном конструкторском бюро арматуростроения ─ головной организации по государственным испытаниям важнейших видов арматуры и атомному арматуростроению) было аккредитовано Военное Представительство.

Несмотря на внушительный возраст, трубопроводная арматура не остановилась в развитии. Продолжая аккумулировать достижения научно-технического прогресса, она сама в значительной степени определяет уверенность его поступи. Потенциал ее возможностей, а, соответственно, круг и сложность решаемых с нее помощью задач, постоянно увеличиваются, а значение в экономической и даже социальной жизни (разве вопросы экологии или состояние централизованного тепло- и водоснабжения не влияют на социальный климат в обществе?) только возрастает.

armatek.ru

Арматура трубопроводная

В арматуростроении, как и в других промышленных отраслях, применимы технические термины, которые отражают специфику данной отрасли. В настоящий момент некоторые уже широко применимы, другие же нуждаются в проверках и уточнениях. Постоянное расширение сферы использования арматуры порождает появление новых определений и терминов.

Трубопроводная арматура

Трубопроводная арматура является устройствами, которые монтируются на трубопроводах, аппаратах, котлах, емкостях или других установках, которые предназначены для того, чтобы управлять потоками сред посредством отключения трубопроводов или их участков, распределения потоков в нужных направлениях и т. д. Управление потоками производится за счет изменения проходного сечения в функционирующем органе арматуры.
Виды трубопроводной арматуры
Можно разделить трубопроводную арматуру на сантехническую, промышленную и лабораторную. Промышленная арматура может быть специальной или для общего назначения – для особенных условий работы. Арматура общего назначения – это та арматура, которая применяется в разных отраслях народного хозяйства.
Сфера использования трубопроводной арматуры
По сфере использования арматура подразделяется на газовую, паропроводящую, нефтяную, химическую, энергетическую, резервуарную и судовую. Большое количество конструкций устанавливается на трубопроводе. А меньшую часть монтируют непосредственно на котлы, установки, аппараты или агрегаты.
Трубопроводная арматура по принципу действия
По принципу действия и управления арматура может быть автоматически действующей - автономной и управляемой.
Управляемой арматурой является та, рабочий цикл которой выполняется по определенным командам во время, которое определено условиями работы, приборами и обстановкой.
Управляемая трубопроводная арматура
Управляемая арматура делится на арматуру с механическим, ручным приводом и арматуру под разложенный дистанционный привод. С ручным приводом арматура управляется посредством вращения маховика, который насажен на ходовую гайку или шпиндель непосредственно.
Приводная арматура
Приводная арматура имеет привод, установленный на ней и действующий от источника энергии со стороны или посредством энергии рабочей среды, которая транспортируется по трубопроводу.
Возможно снабжение приводной арматуры электроприводом, электрическим исполнительным механизмом, электромагнитным приводом, поршневым, мембранным или сильфонным гидро или пневмоприводом.
Арматура, расположенная под дистанционный привод управляется посредством привода, установленного от арматуры отдельно и соединенного с ней передачей, которая состоит из подшипников, валов, тросов или зубчатых колес.
Арматура, автоматически действующая срабатывает от воздействия сил, которые создаются давлением рабочей среды.
Трубопроводная арматура по выполняемой функции
По назначению арматура делится на некоторые основные классы – регулирующая, запорная, предохранительная, распределительная, фазоразделительная, защитная.
Запорная арматура предназначена, чтобы перекрывать поток среды. У нее более широкое применение по количеству используемых единиц – примерно 80 % от всего количества используемых изделий. К запорной арматуре относятся пробно-спускная или контрольно-спускная арматура, которая применима для проверки жидкой среды в емкостях, выпуска воздуха, отбора проб, дренажа и др.
Регулирующая арматура имеет предназначение для того, чтобы регулировать показатели рабочей среды посредством перемены ее расходов. В состав такой арматуры входят регуляторы давления, регулирующие клапаны и регуляторы уровня, также и регулирующие вентили. К данному виду арматуры имеет отношение и дроссельная арматура, которая предназначена для ощутимого снижения давления среды и функционирующая при больших перепадах давления.
Распределительная арматура предназначается для того, чтобы распределять поток рабочей среды по нужным направлениям.
Предохранительная арматура предназначена для того, чтобы предотвращать аварийное повышение давления в системе обслуживания посредством автоматического выпуска лишней среды.
Защитная арматура нужна для того, чтобы защитить оборудование от аварий посредством отключения обслуживаемого участка или линии.
Фазоразделительная арматура нужна для автоматического деления фаз рабочей среды.
Кроме основных типов арматуры выделяются такие промежуточные, как смесительная, вапорно-регулирующая и пробно-спускная.

nomitech.ru

Что такое запорная арматура

Что такое запорная арматура трубопроводов? Это очень важный вопрос для огромного количества людей. В действительности под изделием подразумевается специальная разновидность трубопроводной арматуры, предназначающейся только для перекрытия главного потока среды. Современная запорная арматура располагается непосредственно внутри самого трубопровода. Дополнительно изделие предназначается для пуска потока в тот момент, когда это действительно нужно для организации определенного технического процесса.

Запорная арматура: это что?

Главное предназначение этих деталей заключается в обеспечении максимально герметичного перекрытия присутствующего в трубопроводе потока самой среды. С использованием устройства невозможна регуляция размера, а также интенсивности потока. В продаже сегодня можно встретить наиболее разнообразные варианты такой арматуры. В зависимости от такого показателя, как сфера использования, существуют такие разновидности:

  1. Судовая.
  2. Сантехническая.
  3. Специальная.
  4. Промышленная.

Отвечая на вопрос, что такое запорная арматура, стоит заметить, что эти изделия способны функционировать только в таких режимах, как «открыто» или «закрыто». А вот в зависимости от разновидности конструкции можно выделить следующие типы:

  1. Вентили.
  2. Затворы.
  3. Краны.
  4. Задвижки.

Дополнительно существуют и другие разновидности продукции. Она отличается функциональными возможностями. Сюда стоит отнести такие виды: предохранительные, контрольные, защитные, а также распределительно-смесительные — подробнее узнать о видах и при желании запорную арматуру купить https://giacom.market/truboprovodnaya-armatura/.

Под такой разновидностью понятия первоначально подразумевается специальное устройство, которое предназначается для управления силой потока определенной разновидности среды. Зачастую такой элемент находится именно в трубопроводах. Изделие может осуществлять регуляцию потока жидкости в трубопроводе, от минимального снижения подачи и до полноценной остановки.

Сфера использования изделия – инженерные системы. Хотя существуют и варианты, которые предназначаются для общетехнического использования или для применения при присутствии действительно особенных условий. В ситуации, когда задвижка применяется только для полноценного перекрытия потока, арматура этого вида может не просто перекрывать поток, но и соответственно осуществлять регуляцию его интенсивности.

Все существующие сегодня виды такого устройства обладают аналогичной конструкцией. Изделие представляется под видом герметичного и полностью закрытого корпуса, где располагается узел самой специальной запорной арматуры. Там зачастую имеется еще и два конца, с использованием которых устройство максимально плотно крепится к трубопроводной системе. Предназначение запорного узла заключается в герметичном разделении трубопровода на определенные части. Дополнительно в составе находится запорный орган, а также специальное седло. Они постоянно прикасаются и к самой уплотнительной поверхности.

Главные особенности задвижки

Задвижка – это разновидность современной запорной арматуры. Она представляется под видом специального устройства, которое от обычного крана отличается именно тем, что имеющийся здесь запорный элемент осуществляет не вращательное движение, а возвратно-поступательное. Дополнительно он двигается в перпендикулярном образе по отношению к среде непосредственно внутри самой трубы. Вследствие этого осуществляется перекрытие и течения.

Сами задвижки представлены сегодня в наиболее разнообразных вариантах. Первоначально сюда стоит отнести: клиновые, параллельные, а также виды с наличием или отсутствием выдвижного штока. Применять подобную разновидность элемента можно при присутствии давления, находящегося в пределах 2-200 атмосфер. Но диаметр при этом может находиться в районе 8-2000 мм.

Кран – очередной вид запорной арматуры!

Кран – это специальное устройство, которое предназначается для монтажа на трубопровод с наличием газового, парового, а также водяного носителя. Изделие характеризуется присутствием достаточно компактного размера, вес которого может находиться в пределах 1-9 кг. Дополнительно устройству характерно и наличие не слишком большого сопротивления. Сам диаметр при этом может находиться в районе 1-3 дюймов. Самой популярной разновидностью крана принято считать, как пробковый, так и шаровой вариант. С учетом способа герметизации можно выделить натяжные и сальниковые краны.

Соединение крана с трубопроводной системой осуществляется с использованием муфт, а также специального предназначения фланца. На газовой разновидности современного трубопровода применяются отдельные газовые краны. В качестве главного материала для их изготовления чаще всего применяется именно чугун. А чтобы соединение оказалось максимально надежным, необходимо применение резьбовой муфты. Газовая разновидность крана в первую очередь предназначается для работы при присутствии давления в пределах 0,1 МПа, а также температурного режима – до 50 градусов.

При присутствии значительно большей нагрузки рекомендовано применение муфтового крана. Устройство предназначается для водопроводов, главные детали, где производятся на основе качественного чугуна, а также для нефтепроводов. Одновременно с этим чугунный сальник стоит набить пенькой или обычной резиной. Такая разновидность крана может функционировать при присутствии давления в пределах 1 МПа. Он может выдерживать даже температурный режим в пределах 100 градусов.

Наиболее миниатюрным размером обладают именно шаровые краны. Они представляются под видом устройства, которое характеризуется присутствием высочайшего показателя качества. Именно поэтому изделие без проблем может применяться в трубопроводных системах огромного диаметра. Производится такое устройство из качественного чугуна.

При этом рабочие параметры этого вида продукции полностью соответствуют особенностям сальникового варианта муфтового крана. А вот присоединение устройства к трубе осуществляется с использованием специального предназначения фланца. Если кран обладает довольно большим диаметром, тогда должен присутствовать и червячный редуктор.

weller.ru

Трубопроводная арматура - это... Что такое Трубопроводная арматура?

У этого термина существуют и другие значения, см. Арматура.

Трубопроводная арматура — устройство, устанавливаемое на трубопроводах, агрегатах, сосудах и предназначенное для управления (отключения, распределения, регулирования, сброса, смешивания, фазоразделения) потоками рабочих сред (жидкой, газообразной, газожидкостной, порошкообразной, суспензии и т. п.) путем изменения площади проходного сечения.[1]

Виды арматуры

По функциональному назначению

  • Запорная арматура — арматура, предназначенная для перекрытия потока рабочей среды с определенной герметичностью. В том числе:
    • Спускная (дренажная) арматура — запорная арматура, предназначенная для сброса рабочей среды из емкостей (резервуаров), систем трубопроводов.
    • Контрольная арматура — арматура, предназначенная для управления поступлением рабочей среды в контрольно-измерительную аппаратуру, приборы.
  • Регулирующая арматура — арматура, предназначенная для регулирования параметров рабочей среды посредством изменения расхода. В том числе:
    • редукционная (дроссельная) арматура — арматура, предназначенная для снижения (редуцирования) рабочего давления в системе за счет увеличения гидравлического сопротивления в проточной части.
    • Запорно-регулирующая арматура — арматура, совмещающая функции запорной и регулирующей арматуры.
  • Защитная (отключающая, отсечная) арматура — арматура, предназначенная для защиты оборудования и трубопроводов от аварийного изменения параметров среды путем отключения обслуживаемой линии или участка. В том числе:
    • Обратная арматура — арматура, предназначенная для автоматического предотвращения обратного потока рабочей среды.
  • Предохранительная арматура — арматура, предназначенная для автоматической защиты оборудования и трубопроводов от недопустимого превышения давления посредством сброса избытка рабочей среды.
  • Распределительно-смесительная арматура — арматура, предназначенная для распределения потока рабочей среды по определенным направлениям или для смешивания потоков.
  • Фазоразделительная арматура — арматура, предназначенная для разделения рабочих сред, находящихся в различных фазовых состояниях. В том числе:

По области применения

По принципу управления и действия

  • Управляемая
    • С ручным приводом
    • С механическим приводом
    • Арматура под дистанционно расположенный привод (управляется механическим или ручным приводом, который устанавливается отдельно от арматуры и соединяется с ней передачей, состоящей из валов, подшипников, зубчатых колес или тросов)
  • Автоматически действующая (автономная)

По конструкции присоединительных патрубков

По способу герметизации

  • Сальниковая — арматура, в которой герметичность сопряжения подвижной детали с неподвижной в крышке или корпусе по отношению к внешней среде обеспечивается сальниковым устройством;
  • Сильфонная — арматура, в которой герметичность подвижного сопряжения по отношению к внешней среде обеспечивается сильфоном;
  • Мембранная — арматура, в которой герметичность подвижного сопряжения по отношению к внешней среде обеспечивается мембраной. В некоторых конструкциях мембрана одновременно является и затвором;
  • Шланговая — арматура, в которой регулирование и отключение потока среды осуществляется пережатием эластичного шланга. Шланг обеспечивает герметичность всей внутренней полости арматуры по отношению к внешней среде.

Типы арматуры

Согласно ГОСТ:[1]:3

  • Задвижка — тип арматуры, у которой запирающий или регулирующий элемент перемещается перпендикулярно оси потока рабочей среды.
  • Клапан (вентиль) — тип арматуры, у которой запирающий или регулирующий элемент перемещается возвратно-поступательно параллельно оси потока рабочей среды. К клапанам также относят конструкции арматуры (поворотный клапан), в которых затвор в виде тарелки совершает движение по дуге.
  • Кран — тип арматуры, у которой запирающий или регулирующий элемент, имеющий форму тела вращения или его части, поворачивается вокруг собственной оси, произвольно расположенной по отношению к направлению потока рабочей среды.
  • Дисковый затвор (заслонка, поворотный затвор, герметический клапан, гермоклапан) — тип арматуры, в котором запирающий или регулирующий элемент имеет форму диска, поворачивающегося вокруг оси, перпендикулярной или расположенной под углом к направлению потока рабочей среды.

Основные параметры

Эксплуатационные

К основным эксплуатационным параметрам относятся:

Конструкционно-монтажные

К основным конструкционно-монтажным параметрам относятся:

  • условный диаметр прохода
  • строительные длина и высота
  • масса
  • тип присоединения к трубопроводу
  • конструкция и размеры присоединительных фланцев
  • число, диаметр и расположение отверстий на фланцах
  • разделка под приварку к трубопроводу

Конструкционные материалы

Чугун

В арматуростроении в основном используются:

Значительно реже применяются:

  • Кислотостойкий чугун
  • Жаростойкий чугун
  • Щелочестойкий чугун
  • Антифрикционный чугун

Сталь

Цветные металлы и сплавы

Неметаллические конструкционные материалы

Производители

ОАО Благовещенский арматурный завод — крупный производитель стальной трубопроводной арматуры, расположен в городе Благовещенск Республики Башкортостан.

Примечания

Литература

  • Трубопроводная арматура. Справочное пособие. Д.Ф.Гуревич — М.: ЛКИ, 2008. — 368 с.
  • Арматура промышленная общего и специального назначения. Справочник в 2-х книгах. А.И. Гошко — М.: Мелго, 2007. —376 с.
  • Трубопроводная арматура. Исследования. Производство. Ремонт. С.В. Сейнов — М.: Машиностроение, 2002. — 392 с.

Ссылки

med.academic.ru

Трубопроводная арматура - это... Что такое Трубопроводная арматура?

У этого термина существуют и другие значения, см. Арматура.

Трубопроводная арматура — устройство, устанавливаемое на трубопроводах, агрегатах, сосудах и предназначенное для управления (отключения, распределения, регулирования, сброса, смешивания, фазоразделения) потоками рабочих сред (жидкой, газообразной, газожидкостной, порошкообразной, суспензии и т. п.) путем изменения площади проходного сечения.[1]

Виды арматуры

По функциональному назначению

  • Запорная арматура — арматура, предназначенная для перекрытия потока рабочей среды с определенной герметичностью. В том числе:
    • Спускная (дренажная) арматура — запорная арматура, предназначенная для сброса рабочей среды из емкостей (резервуаров), систем трубопроводов.
    • Контрольная арматура — арматура, предназначенная для управления поступлением рабочей среды в контрольно-измерительную аппаратуру, приборы.
  • Регулирующая арматура — арматура, предназначенная для регулирования параметров рабочей среды посредством изменения расхода. В том числе:
    • редукционная (дроссельная) арматура — арматура, предназначенная для снижения (редуцирования) рабочего давления в системе за счет увеличения гидравлического сопротивления в проточной части.
    • Запорно-регулирующая арматура — арматура, совмещающая функции запорной и регулирующей арматуры.
  • Защитная (отключающая, отсечная) арматура — арматура, предназначенная для защиты оборудования и трубопроводов от аварийного изменения параметров среды путем отключения обслуживаемой линии или участка. В том числе:
    • Обратная арматура — арматура, предназначенная для автоматического предотвращения обратного потока рабочей среды.
  • Предохранительная арматура — арматура, предназначенная для автоматической защиты оборудования и трубопроводов от недопустимого превышения давления посредством сброса избытка рабочей среды.
  • Распределительно-смесительная арматура — арматура, предназначенная для распределения потока рабочей среды по определенным направлениям или для смешивания потоков.
  • Фазоразделительная арматура — арматура, предназначенная для разделения рабочих сред, находящихся в различных фазовых состояниях. В том числе:

По области применения

По принципу управления и действия

  • Управляемая
    • С ручным приводом
    • С механическим приводом
    • Арматура под дистанционно расположенный привод (управляется механическим или ручным приводом, который устанавливается отдельно от арматуры и соединяется с ней передачей, состоящей из валов, подшипников, зубчатых колес или тросов)
  • Автоматически действующая (автономная)

По конструкции присоединительных патрубков

По способу герметизации

  • Сальниковая — арматура, в которой герметичность сопряжения подвижной детали с неподвижной в крышке или корпусе по отношению к внешней среде обеспечивается сальниковым устройством;
  • Сильфонная — арматура, в которой герметичность подвижного сопряжения по отношению к внешней среде обеспечивается сильфоном;
  • Мембранная — арматура, в которой герметичность подвижного сопряжения по отношению к внешней среде обеспечивается мембраной. В некоторых конструкциях мембрана одновременно является и затвором;
  • Шланговая — арматура, в которой регулирование и отключение потока среды осуществляется пережатием эластичного шланга. Шланг обеспечивает герметичность всей внутренней полости арматуры по отношению к внешней среде.

Типы арматуры

Согласно ГОСТ:[1]:3

  • Задвижка — тип арматуры, у которой запирающий или регулирующий элемент перемещается перпендикулярно оси потока рабочей среды.
  • Клапан (вентиль) — тип арматуры, у которой запирающий или регулирующий элемент перемещается возвратно-поступательно параллельно оси потока рабочей среды. К клапанам также относят конструкции арматуры (поворотный клапан), в которых затвор в виде тарелки совершает движение по дуге.
  • Кран — тип арматуры, у которой запирающий или регулирующий элемент, имеющий форму тела вращения или его части, поворачивается вокруг собственной оси, произвольно расположенной по отношению к направлению потока рабочей среды.
  • Дисковый затвор (заслонка, поворотный затвор, герметический клапан, гермоклапан) — тип арматуры, в котором запирающий или регулирующий элемент имеет форму диска, поворачивающегося вокруг оси, перпендикулярной или расположенной под углом к направлению потока рабочей среды.

Основные параметры

Эксплуатационные

К основным эксплуатационным параметрам относятся:

Конструкционно-монтажные

К основным конструкционно-монтажным параметрам относятся:

  • условный диаметр прохода
  • строительные длина и высота
  • масса
  • тип присоединения к трубопроводу
  • конструкция и размеры присоединительных фланцев
  • число, диаметр и расположение отверстий на фланцах
  • разделка под приварку к трубопроводу

Конструкционные материалы

Чугун

В арматуростроении в основном используются:

Значительно реже применяются:

  • Кислотостойкий чугун
  • Жаростойкий чугун
  • Щелочестойкий чугун
  • Антифрикционный чугун

Сталь

Цветные металлы и сплавы

Неметаллические конструкционные материалы

Производители

ОАО Благовещенский арматурный завод — крупный производитель стальной трубопроводной арматуры, расположен в городе Благовещенск Республики Башкортостан.

Примечания

Литература

  • Трубопроводная арматура. Справочное пособие. Д.Ф.Гуревич — М.: ЛКИ, 2008. — 368 с.
  • Арматура промышленная общего и специального назначения. Справочник в 2-х книгах. А.И. Гошко — М.: Мелго, 2007. —376 с.
  • Трубопроводная арматура. Исследования. Производство. Ремонт. С.В. Сейнов — М.: Машиностроение, 2002. — 392 с.

Ссылки

veter.academic.ru

Трубопроводная арматура - это... Что такое Трубопроводная арматура?

У этого термина существуют и другие значения, см. Арматура.

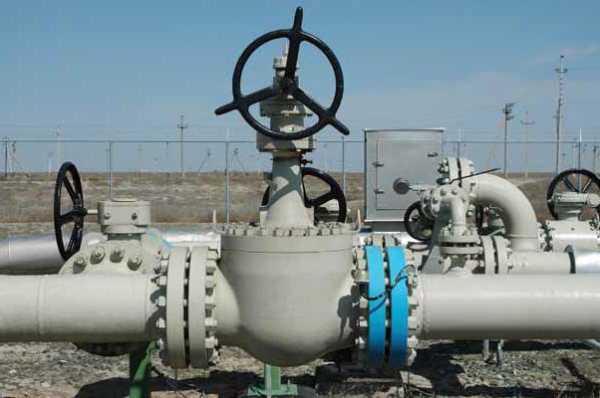

Трубопроводная арматура — устройство, устанавливаемое на трубопроводах, агрегатах, сосудах и предназначенное для управления (отключения, распределения, регулирования, сброса, смешивания, фазоразделения) потоками рабочих сред (жидкой, газообразной, газожидкостной, порошкообразной, суспензии и т. п.) путем изменения площади проходного сечения.[1]

Виды арматуры

По функциональному назначению

  • Запорная арматура — арматура, предназначенная для перекрытия потока рабочей среды с определенной герметичностью. В том числе:
    • Спускная (дренажная) арматура — запорная арматура, предназначенная для сброса рабочей среды из емкостей (резервуаров), систем трубопроводов.
    • Контрольная арматура — арматура, предназначенная для управления поступлением рабочей среды в контрольно-измерительную аппаратуру, приборы.
  • Регулирующая арматура — арматура, предназначенная для регулирования параметров рабочей среды посредством изменения расхода. В том числе:
    • редукционная (дроссельная) арматура — арматура, предназначенная для снижения (редуцирования) рабочего давления в системе за счет увеличения гидравлического сопротивления в проточной части.
    • Запорно-регулирующая арматура — арматура, совмещающая функции запорной и регулирующей арматуры.
  • Защитная (отключающая, отсечная) арматура — арматура, предназначенная для защиты оборудования и трубопроводов от аварийного изменения параметров среды путем отключения обслуживаемой линии или участка. В том числе:
    • Обратная арматура — арматура, предназначенная для автоматического предотвращения обратного потока рабочей среды.
  • Предохранительная арматура — арматура, предназначенная для автоматической защиты оборудования и трубопроводов от недопустимого превышения давления посредством сброса избытка рабочей среды.
  • Распределительно-смесительная арматура — арматура, предназначенная для распределения потока рабочей среды по определенным направлениям или для смешивания потоков.
  • Фазоразделительная арматура — арматура, предназначенная для разделения рабочих сред, находящихся в различных фазовых состояниях. В том числе:

По области применения

По принципу управления и действия

  • Управляемая
    • С ручным приводом
    • С механическим приводом
    • Арматура под дистанционно расположенный привод (управляется механическим или ручным приводом, который устанавливается отдельно от арматуры и соединяется с ней передачей, состоящей из валов, подшипников, зубчатых колес или тросов)
  • Автоматически действующая (автономная)

По конструкции присоединительных патрубков

По способу герметизации

  • Сальниковая — арматура, в которой герметичность сопряжения подвижной детали с неподвижной в крышке или корпусе по отношению к внешней среде обеспечивается сальниковым устройством;
  • Сильфонная — арматура, в которой герметичность подвижного сопряжения по отношению к внешней среде обеспечивается сильфоном;
  • Мембранная — арматура, в которой герметичность подвижного сопряжения по отношению к внешней среде обеспечивается мембраной. В некоторых конструкциях мембрана одновременно является и затвором;
  • Шланговая — арматура, в которой регулирование и отключение потока среды осуществляется пережатием эластичного шланга. Шланг обеспечивает герметичность всей внутренней полости арматуры по отношению к внешней среде.

Типы арматуры

Согласно ГОСТ:[1]:3

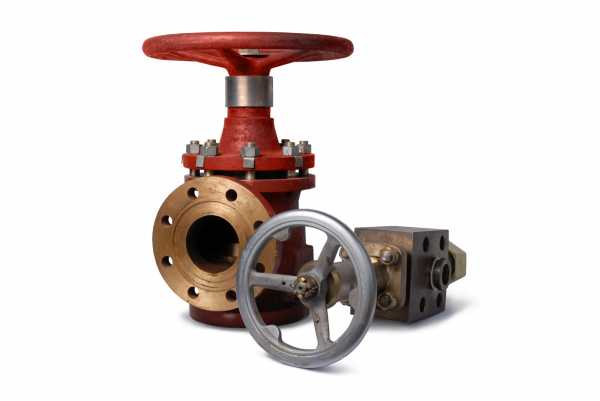

  • Задвижка — тип арматуры, у которой запирающий или регулирующий элемент перемещается перпендикулярно оси потока рабочей среды.
  • Клапан (вентиль) — тип арматуры, у которой запирающий или регулирующий элемент перемещается возвратно-поступательно параллельно оси потока рабочей среды. К клапанам также относят конструкции арматуры (поворотный клапан), в которых затвор в виде тарелки совершает движение по дуге.
  • Кран — тип арматуры, у которой запирающий или регулирующий элемент, имеющий форму тела вращения или его части, поворачивается вокруг собственной оси, произвольно расположенной по отношению к направлению потока рабочей среды.
  • Дисковый затвор (заслонка, поворотный затвор, герметический клапан, гермоклапан) — тип арматуры, в котором запирающий или регулирующий элемент имеет форму диска, поворачивающегося вокруг оси, перпендикулярной или расположенной под углом к направлению потока рабочей среды.

Основные параметры

Эксплуатационные

К основным эксплуатационным параметрам относятся:

Конструкционно-монтажные

К основным конструкционно-монтажным параметрам относятся:

  • условный диаметр прохода
  • строительные длина и высота
  • масса
  • тип присоединения к трубопроводу
  • конструкция и размеры присоединительных фланцев
  • число, диаметр и расположение отверстий на фланцах
  • разделка под приварку к трубопроводу

Конструкционные материалы

Чугун

В арматуростроении в основном используются:

Значительно реже применяются:

  • Кислотостойкий чугун
  • Жаростойкий чугун
  • Щелочестойкий чугун
  • Антифрикционный чугун

Сталь

Цветные металлы и сплавы

Неметаллические конструкционные материалы

Производители

ОАО Благовещенский арматурный завод — крупный производитель стальной трубопроводной арматуры, расположен в городе Благовещенск Республики Башкортостан.

Примечания

Литература

  • Трубопроводная арматура. Справочное пособие. Д.Ф.Гуревич — М.: ЛКИ, 2008. — 368 с.
  • Арматура промышленная общего и специального назначения. Справочник в 2-х книгах. А.И. Гошко — М.: Мелго, 2007. —376 с.
  • Трубопроводная арматура. Исследования. Производство. Ремонт. С.В. Сейнов — М.: Машиностроение, 2002. — 392 с.

Ссылки

brokgauz.academic.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
