Для соединения двух трубопроводов различных диаметров применяются концентрические и эксцентрические переходы бесшовные приварные по ГОСТ 17378-2001*. Основные параметры переходов по ГОСТ 17380-2001. Конструкция и размеры приведены на рисунке и в таблице. Возможно также применение переходов, изготовленных по ОСТ 36-44-81,ОСТ 36-22-77,ОСТ 34-10-753-97,ОСТ 34-10-754-97. Переходы: Таблица 2.8
В этом же разделе: |
|||||||
Переход трубный стальной
Переходы трубные стальные
Переход трубный – отличное решение для стыковки (соединения) такой сложной конструкции, как трубопровод. Конкретнее, такие детали применяются в случае, если необходимо соединить две трубы, имеющие разный диаметр. Они обеспечивают плавный переход двух рядом стоящих труб, расширяя или сужая условный проход. Переходы трубные стальные широко используются в различных сферах. Например, на предприятиях водо- и теплоснабжения; нефтегазовой и химической промышленности; магистральных и подводящих сетях и объектах, которые контролируются техническим надзором.
Разновидности переходов для труб

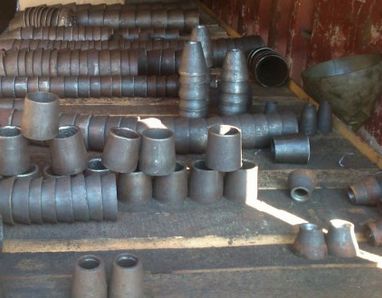

Переходы трубные делятся на два вида: концентрические и эксцентрические.
Концентрические имеют форму усеченного конуса и применяются, когда обе трубы находятся на одной плоскости (обладают общей осью симметрии). Эксцентрические не симметричны. Они нужны для сварки труб, находящихся в разных плоскостях и стыкуются по нижней образующей линии, благодаря чему чаще используются в горизонтальных конструкциях трубопровода. Главным плюсом эксцентрических переходов является исключение застоев воды в местах стыковки, в то время как, концентрические при сливе в трубу меньшего диаметра задерживают часть перемещаемой субстанции в местах сужения.
Изготовление стальных переходов
Стоит помнить, что данным деталям приходится выдерживать постоянные и большие нагрузки, а также перепады температур, потому что места стыковки находятся под высоким давлением из-за сужения (расширения). Поэтому при производстве соблюдаются высочайшие требования к прочности и надёжности сталей, из которых делаются переходы.
Существует несколько технологий по изготовлению перехода стального:
- Штамповка. Этот способ позволяет получить хороший и качественный бесшовный элемент путём прессования уже готовой трубы.
- Сварка. Такой метод не может гарантировать достаточной долговечности служения, а значит лучше всего подходит для сетей с низким давлением.
- Вытачивание. Изделия изготавливаются для нестандартных или имеющих маленькие размеры конструкций, поэтому часто называются точечными.
- Обжим. Позволяет сделать переход, который меньше по диаметру, чем сама труба.
Разность температур и химически агрессивная среда повышают условия коррозийной стойкости этого продукта. Для её улучшения прибегают к способу, называемому цинкованием. Для изготовления используется сталь, но оцинкованные переходы выглядят точно также, но при этом подвергаются более тщательной обработке, что значительно увеличивает их срок служения.
Характеристики труб от «КонкордМеталл»
Компания «КонкордМеталл» предлагает заказать переходы стальные в Санкт-Петербурге. Все они выполнены в соответствии с единой государственной стандартизацией (ГОСТ 17378). Этот стандарт устанавливает требования к размерам и применению стальных переходов. Благодаря высокопрочной стали и отличному качеству, переход трубный прослужит довольно большой эксплуатационный срок.
www.c-met.ru
Стальные переходы для трубопроводов
Стальной переход для труб
Это специальные детали, предназначенные для соединения труб различных диаметров. При строительстве трубопроводов порой возникает необходимость изменить направление потока внутри труб или обойти препятствие. В таких случаях применяют данный вид металлопроката.
Какие бывают виды?
По форме подразделяются на 2 вида:
- Концентрический — используется для соединения труб в вертикальном положении;
- Эксцентрический – предназначен для монтажа в горизонтальных трубопроводах.
Форма детали напоминает усеченный конус, что создает трудности использования в горизонтальных трубах. Однако в вертикальном положении такая форма равномерно распределяет давление жидкости. Эксцентрическая деталь с одной стороны ровная, не имеющая изгибов, поэтому она отлично подходит для горизонтальных магистралей.
По методу изготовления бывают:
- Сварные – свариваются из двух деталей и имеют, как правило, один или два шва;
- Штампованные – изготавливаются из вырезанной части трубы, а затем путем нагревания и воздействия пресса детали придается нужный размер.
Штампованные переходы имеют меньший вес и размеры. Главное преимущество этого типа переходов заключается в отсутствии швов. Это делает возможным их применение на трубопроводах высокого давления до 16 МПа.
По типу соединения делятся на:
- Фланцевые – легко монтируются в трубопровод через резьбу посредством вкручивания;
- Приварные – соединяются путем сваривания.
Метод соединения фланцевых деталей значительно проще и быстрее, чем приварных. Однако магистраль, где имеется стальной приварной переход, будет более прочной и долговечной.
Какие стандарты ГОСТ, ОСТ, ТУ распространяются на стальные переходы труб?
Все детали данного типа, которые можно заказать на нашем сайте, имеют соответствующие сертификаты соответствия. Концентрические и эксцентрические штампованные стальные переходы по ГОСТ 17378-2001 способны работать с давлением до 16 МПа и температурой от -70 до +450⁰С. Сварные переходы произведены по стандартам ОСТ 36-22-77 и выдерживают давление до 2,5 МПа с температурой от -30 до +300⁰С. Также мы предлагаем бесшовные нержавеющие переходы, отвечающие требованиям ТУ 1468-010-39918642-02, что гарантирует их работу с давлением до 16 МПа и температурой от -196 до +600⁰С.
Стоимость
Цена зависит от его размера и метода изготовления. Вес перехода также зависит от его размеров и наличия швов. Кроме того, на стоимость влияют характеристики товара. Чем больше рабочее давление детали, тем выше его цена. Все товары, представленные на нашем сайте, имеют сертификаты соответствия.
На сайте представлены таблицы стоимости деталей, исходя из величин его характеристик.
Чтобы заказать деталь, достаточно оставить заявку со своими контактными данными, указав наименование товара, количество и сроки поставки, и мы свяжемся с вами для уточнения деталей.
Области применения
Такие изделия применяются в различных сферах промышленности (нефтепровод и газопровод, химическая промышленность, машиностроение и др.), а также при прокладывании городских коммуникаций (магистралей водопровода и отопления). Мы представляем ассортимент деталей различных диаметров по низким ценам. На нашем сайте вы можете заказать крупные партии, отвечающие современным требованиям соответствия.
chztpa.ru
Переходы стальные по ГОСТ, ОСТ, ТУ
Переход — деталь, которая предназначена для соединения труб на тех участках трубопровода, на которых нужно произвести изменение диаметра трубопровода с большего диаметра на меньший и наоборот. В результате такого изменения происходит уменьшение или увеличение движущегося потока вещества. Переход по своей форме представляет усеченный конус. Переходы, в зависимости от своего назначения, могут быть изготовлены из различных материалов, таких как пластик, полипропилен, металлопластик, чугун или сталь. Как правило, переходы изготовленные из пластика, полипропилена, металлопластика или чугуна используются в сантехнических работах. Они бывают небольших диаметров и держат невысокое давление. Переходы стальные существуют нескольких типов:
Как видно из схематичных изображений, каждый из вышеприведенных типов переходов, в свою очередь, может быть изготовлен в двух вариантах: концентрический переход и переход эксцентрический. Концентрические переходы преимущественно применяют в вертикальных трубопроводах, а эксцентрические переходы — в горизонтальных трубопроводах.
Переходы, изготовленные из стали применяются: на магистральных и подводящих трубопроводах, на предприятиях тепло и водоснабжения, а также на предприятиях нефтяной, газовой и химической промышленности. Стальные переходы можно подвергать различным технологическим обработкам, покрывать их различными покрытиями или просто изготавливать из специализированных марок стали, поэтому стальные переходы можно использовать практически в любой рабочей среде и подвергать практически любым воздействиям. Такие переходы обеспечивают надежное соединение труб, имеют низкий коэффициент теплового расширения и обладают высокой газовой герметичностью. Переходы, изготовленные из углеродистых и низколегированных марок стали применяются в неагрессивных средах, а для сред с повышенной агрессивностью используют переходы, изготовленные из легированных, высоколегированных, а также из нержавеющих марок стали (переходы нержавеющие).
Наша компания специализируется на поставках переходов из различных марок стали (переходы стальные, переходы нержавеющие, переходы коррозийностойкие) изготавливаемых по четырем вышеуказанным типам. На нашем сайте Вы можете вкратце ознакомиться с каждым из типов переходов стальных и наглядно понять в чем их отличие.
На сегодняшний день наша компания имеет возможность поставлять переходы стальные по следующим стандартам:
Переходы штампованные (бесшовные):
- ГОСТ 17378-2001 (Сталь: 20, 09Г2С, 15х5м, 12Х18Н10Т, 10х17н13м2т, 12х1мф и др.)
Переходы штампосварные (переходы ПШС):
Переходы cварные:
Переходы точеные:
Возможно изготовление переходов стальных других диаметров и из других марок стали, а также по чертежам и эскизам заказчика.
www.soiuzdsk.ru
Переходы стальные, переход стальной гост 17378
Описание
При монтаже любого стального трубопровода бывает необходимо выполнить такие задачи, как состыковка труб различного диаметра и обеспечение плавного перехода от одного диаметра труб к другому. Для решения этих задач существуют такие элементы трубопровода, как переходы стальные.
Переходы стальные — это бесшовные приварные детали для ответственных стальных трубопроводов любого коммунального назначения: отопления, водоснабжения, газоснабжения, канализации, а также в химической, энергетической, нефтегазовой промышленности.
Существует подразделение стальных переходов по форме на КОНЦЕНТРИЧЕСКИЕ и ЭКСЦЕНТРИЧЕСКИЕ.
Различаются они расположением центров диаметров отверстий относительно друг друга.
В случае концентрического перехода центры диаметров соединяемых труб совпадают, находясь на одной оси.
Эксцентрические переходы соединяют трубы не по центру, а по нижней образующей линии соединяемых труб таким образом, что центры отверстий смещены относительно друг друга.
Выбор формы стального перехода
Выбор между концентрическим либо эксцентрическим переходом производится в зависимости от трассировки трубопровода, однако наибольшее применение имеют концентрические переходы. Их устанавливают на вертикальных участках трубопроводов и в трубопроводах на подвесных опорах. Эксцентрические переходы устанавливают только на горизонтальных участках трубопроводов.
Изготовление
Так как переходы стальные предназначены для сужения или расширения потока в трубопроводе, соответственно, в местах сужения или расширения наблюдается резкое изменение давления, что влечёт за собой повышенные требования к переходам по прочности и надёжности. Согласно ГОСТ, технология изготовления переходов допускает несколько способов их изготовления:
- Штамповка (Штампосварные переходы) по ОСТ 34 10.753-97, ТУ 102-488-95 и др. Изготавливается нужная деталь из готовой трубы под воздействием пресса. Позволяет получить надёжное, прочное бесшовное недорогое и качественное изделие.
- Вытачивание (Точеные переходы) по ГОСТ 34 10.754-97 и др. Применяется для изготовления изделий нестандартной конфигурации либо небольших размеров.
- Сварка (Сварные переходы). Этот способ изготовления не гарантирует изделию достаточной прочности и долговечности, поэтому такие переходы могут применяться в конструкциях с минимальными требованиями.
- Обжим. Позволяет получить переход по диаметру меньший, чем обжимаемая труба.
Материал, из которого изготавливают переходы стальные: сталь марки 20 по ГОСТ 1050-74.
Метод присоединения перехода: сварка.
Назначение
Переходы стальные используются для соединения труб разного диаметра при строительстве трубопроводов различного назначения, включая подконтрольные органам Ростехнадзора России с условным давлением до 16 МПа
и температуре от минус 70°С до +450°С.
| 40 | 25 | 45 | 32 | 30 | 2,5 | 2,0 | 10,0(100) | 0,1 |
| 20 | 25 | 2,5 | 1,6 | 10,0(100) | 0,1 | |||
| 50 | 40 | 57 | 45 | 60 | 4,0 | 2,5 | 10,0(100) | 0,2 |
| 32 | 38 | 4,0 | 2,0 | 10,0(100) | 0,2 | |||
| 25 | 32 | 45 | 4,0 | 2,0 | 10,0(100) | 0,2 | ||
| 20 | 25 | 4,0 | 1,6 | 10,0(100) | 0,2 | |||
| 65 | 50 | 76 | 57 | 70 | 3,5 | 3,0 | 10,0(100) | 0,4 |
| 40 | 45 | 3,5 | 2,5 | 10,0(100) | 0,4 | |||
| 32 | 38 | 55 | 3,5 | 2,5 | 10,0(100) | 0,3 | ||
| 80 | 65 | 89 | 76 | 75 | 3,5 | 3,5 | 10,0(100) | 0,6 |
| 50 | 57 | 3,5 | 3,0 | 10,0(100) | 0,6 | |||
| 40 | 45 | 3,5 | 2,5 | 10,0(100) | 0,6 | |||
| 100 | 80 | 108 | 89 | 80 | 4,0 | 3,5 | 10,0(100) | 1,0 |
| 65 | 76 | 4,0 | 3,5 | 10,0(100) | 0,9 | |||
| 50 | 57 | 4,0 | 3,5 | 10,0(100) | 0,9 | |||
| 125 | 100 | 133 | 108 | 100 | 5,0 | 4,0 | 10,0(100) | 1,7 |
| 80 | 89 | 4,0 | 3,5 | 6,3(63) | 1,5 | |||
| 65 | 76 | 5,0 | 3,5 | 10,0(100) | 1,6 | |||
| 50 | 57 | 4,0 | 3,0 | 6,3(63) | 1,0 | |||
| 150 | 125 | 159 | 133 | 130 | 4,5 | 4,0 | 6,3(63) | 2,6 |
| 100 | 108 | 4,5 | 4,0 | 6,3 (63) | 2,4 | |||
| 80 | 89 | 4,5 | 3,5 | 6,3(63) | 1,8 | |||
| 65 | 76 | 75 | 4,5 | 3,5 | 6,3(63) | 1,5 | ||
| 50 | 57 | 4,5 | 3,0 | 6,3 (63) | 1,5 | |||
| 200 | 150 | 219 | 159 | 140 | 6,0 | 4,5 | 6,3(63) | 5,3 |
| 125 | 133 | 6,0 | 4,0 | 6,3(63) | 4,2 | |||
| 100 | 108 | 95 | 6,0 | 4,0 | 6,3(63) | 2,9 | ||
| 80 | 89 | 6,0 | 3,5 | 6,3(63) | 2,9 | |||
| 65 | 76 | 6,0 | 3,5 | 6,3(63) | 2,9 | |||
| 50 | 57 | 6,0 | 3,0 | 6,3(63) | 2,9 | |||
| 250 | 200 | 273 | 219 | 180 | 7,0 | 6,0 | 6,3(63) | 8,6 |
| 150 | 159 | 7,0 | 4,5 | 6,3(63) | 8,1 | |||
| 125 | 133 | 140 | 8,0 | 4,0 | 6,3(63) | 6,8 | ||
| 100 | 108 | 8,0 | 4,0 | 6,3(63) | 6,8 |
Область применения (рабочие среды)
Стальные переходы, как детали трубопроводов, могут использоваться в самых различных средах применения, таких как вода, пар, газ, неагрессивные жидкости.
Для работы с неагрессивными по химическим показателям средами, находящимися в трубах под высоким давлением, используют концентрические и эксцентрические переходы, изготовленные из высококачественной углеродистой и низколегированной стали, которая выдерживает перепады температуры от –70 до +450°С и давление до 16 МПа.
При работе трубопровода в условиях повышенной влажности, а также низких температур, и возможно, в сочетании с химически агрессивными средами повышаются требования к коррозионной стойкости элементов конструкций, в частности, стальных переходов. С этой целью применяется цинкование их поверхности, и стальной переход будет ОЦИНКОВАННЫМ.
Как правило, защита этим способом используется для различных марок углеродистых и легированных сталей.
Цинковое покрытие значительно увеличивает срок службы переходов стальных ГОСТ 17378 и снижает затраты на их техническое обслуживание и замену. Недорогой процесс цинкования и высокая степень анодной защиты основного металла делают эту технологию самой популярной для защиты металла от коррозии.
Существует несколько способов нанесения цинкового покрытия: горячее цинкование, холодное цинкование, термодиффузионное цинкование и гальваническое цинкование, являющееся наиболее распространённым способом защиты стальных изделий от коррозии.
Толщина цикового покрытия для переходов-обычно 9-15 микрон.
Переходы имеют широкий спектр размеров: от 26,9х2мм до 530х26мм. Наибольшее применение имеют концентрические переходы, обеспечивающие соединение труб разного диаметра по одной оси.
osma.su
Стальные трубы и переходы для трубопровода :: SYL.ru
Производство сварных переходов
Чтобы надежно и герметично соединить между собой трубы разного диаметра используют переход стальной сварной – важнейший элемент любого трубопровода. Переходы, применяемые для этой цели, можно подразделить на две группы:
- концентрические;
- эксцентрические.
Первые используют в процессе присоединения труб по центральной оси симметрии трубопроводной линии. А вторые – чтобы соединить трубы посредством нижнего образующего контура. И те и другие еще на стадии производства проходят множество этапов проверки качества. Выявляется степень их прочности и надежности.
Компания «СтальСнаб» производит сварные переходы согласно ОСТ 34 10.753-97. Диаметры таких изделий могут находиться в достаточно широком диапазоне размеров – от 65 до 1620 миллиметров. Компания принимает заказы на создание деталей по готовым чертежам заказчика. А готовую продукцию можно доставить в любой регион России и страны ближнего зарубежья. По желанию заказчика все изделия будут обработаны защитной изоляцией. К внешней изоляции относят оцинковку, весьма усиленное покрытие и пенополиуретановую оболочку. А изнутри переходы защищают цементно-песчаным покрытием.
Особенности и эксплуатационные свойства изделий
Чаще всего в процессе монтажа трубопроводных систем применяют именно сварные изделия. Например при строительстве трубопровода большого диаметра, где используется труба 1020 мм.
Изготавливают их из низколегированных и углеродистых сплавов стали. Зачастую к таким деталям предъявляют высокие требования из-за эксплуатации в агрессивных средах. В таких случаях используют нержавеющие или устойчивые к коррозии сплавы стали. Изготавливают переходы данного типа согласно требований установленной нормативной документации. Именно в ней четко прописаны сферы применения переходов и параметры сред.
Если говорить о разновидностях таких изделий, то концентрические переходы чаще применяют в конструкциях с вертикальным расположением. При этом эксцентрические модели больше используются в трубопроводах с горизонтальным расположением. Однако и у тех и у других имеется минимум один сварной шов. Такие швы тщательно проверяются на прочность и долговечность еще на стадии производства. Так как данный тип изделий зачастую имеет большой диаметр, их принято эксплуатировать на нефтепроводах или системах транспортирующих пар или воду.
Довольно простой метод изготовления переходов сварного типа определяет их невысокую стоимость. Однако это не единственное преимущество, выгодно отличающее такие изделия от аналогичных не сварных моделей. Подобные детали очень долговечны и не требуют частого обслуживания. Они надежны и обеспечивают прекрасную герметизацию стыков. Их легко устанавливать и можно эксплуатировать в самых различных условиях окружающей среды. Помимо переходов компания «СтальСнаб» производит сварные отводы и тройники, фланцы из стали и даже опоры для трубопроводных линий. И все эти товары можно без особого труда укомплектовать и заказать на сайте компании.
www.syl.ru
| Основные типоразмеры (внешний диаметр х толщ. стенки — внешний диаметр х толщ. стенки ), мм | |||
Переход 32х2-25х1,6 | Переход 108х4-57х3 | Переход 219х6-57х3 | Переход 325х8-108х4 |
Переход 38х2-25х1,6 | Переход 108х4-76х3,5 | Переход 219х6-76х3,5 | Переход 325х8-159х4,5 |
Переход 38х3-32х2 | Переход 108х4-89х3,5 | Переход 219х6-89х3,5 | Переход 325х8-219х8 |
Переход 45х2,5-25х1,6 | Переход 108х6-57х4 | Переход 219х6-108х4 | Переход 325х8-273х7 |
Переход 45х2,5-32х2 | Переход 108х6-76х5 | Переход 219х6-114х4 | Переход 325х10-159х6 |
Переход 45х2,5-38х2 | Переход 108х6-89х6 | Переход 219х6-133х4 | Переход 325х10-219х8 |
Переход 45х4-25х3 | Переход 108х8-57х5 | Переход 219х6-159х4,5 | Переход 325х10-273х8 |
Переход 45х4-32х2 | Переход 108х8-89х8 | Переход 219х8-133х6 | Переход 325х10-273х10 |
Переход 45х4-32х4 | Переход 114х4-57х3 | Переход 219х8-159х6 | Переход 325х12-273х12 |
Переход 45х5-32х5 | Переход 114х4-76х3,5 | Переход 219х10-89х5 | Переход 325х12-219х10 |
Переход 57х4-32х2 | Переход 114х4-89х3,5 | Переход 219х10-108х6 | Переход 325х14-159х8 |
Переход 45х5-38х4 | Переход 133х4-57х3 | Переход 219х10-133х8 | Переход 377х10-219х8 |
Переход 57х3-45х2,5 | Переход 133х4-89х3,5 | Переход 219х10-159х8 | Переход 377х10-273х8 |
Переход 57х4-25х1,6 | Переход 133х5-76х3,5 | Переход 219х12-108х8 | Переход 377х8-325х8 |
Переход 57х4-32х2 | Переход 133х5-108х4 | Переход 219х12-159х10 | Переход 377х10-325х8 |
Переход 57х4-38х2 | Переход 133х5-114х4 | Переход 219х12-108х10 | Переход 426х10-219х8 |
Переход 57х4-45х2,5 | Переход 133х6-89х5 | Переход 273х7-108х4 | Переход 426х10-273х8 |
Переход 57х4-32х3 | Переход 133х6-108х6 | Переход 273х7-133х4 | Переход 426х10-273х10 |
Переход 57х5-25х3 | Переход 133х7-76х6 | Переход 273х7-159х4,5 | Переход 426х10-325х8 |
Переход 57х5-32х3 | Переход 133х8-89х6 | Переход 273х7-159х6 | Переход 426х10-325х10 |
Переход 57х5-38х3 | Переход 133х8-108х6 | Переход 273х7-219х6 | Переход 426х10-377х10 |
Переход 57х5-45х4 | Переход 133х8-114х6 | Переход 273х8-133х6 | Переход 426х12-325х12 |
Переход 57х6-32х3 | Переход 159х4,5-57х3 | Переход 273х8-159х6 | Переход 426х18-377х18 |
Переход 57х6-38х4 | Переход 159х4,5-76х3,5 | Переход 273х8-159х7 | Переход 530х10-325х8 |
Переход 76х3-45х2,5 | Переход 159х4,5-89х3,5 | Переход 273х8-159х8 | Переход 530х10-377х8 |
Переход 76х3,5-38х2,5 | Переход 159х4,5-108х4 | Переход 219х8-219х6 | Переход 530х10-377х10 |
Переход 76х3,5-45х3 | Переход 159х4,5-114х4 | Переход 273х10-108х6 | Переход 530х10-426х10 |
Переход 76х4-45х3,5 | Переход 159х4,5-133х4 | Переход 273х10-133х6 | |
Переход 76х3,5-57х3 | Переход 159х6-108х5 | Переход 273х10-159х6 | |
Переход 76х6-45х4 | Переход 159х6-133х5 | Переход 273х10-219х8 | |
Переход 76х6-57х5 | Переход 159х8-57х4 | Переход 273х10-219х10 | |
Переход 89х3,5-45х2,5 | Переход 159х8-57х6 | Переход 273х12-108х6 | |
Переход 89х3,5-57х3 | Переход 159х8-76х4 | Переход 273х12-219х12 | |
Переход 89х4-76х3,5 | Переход 159х8-89х6 | ||
Переход 89х5-45х4 | Переход 159х8-89х8 | ||
Переход 89х6-45х4 | Переход 159х8-108х6 | ||
Переход 89х6-76х5 | Переход 159х8-133х6 | ||
Переход 89х6-57х4 | Переход 159х8-133х8 | ||
Переход 89х6-57х5 | Переход 159х10-108х8 | ||
Переход 89х8-76х6 |
| ||
