Труба ПНД: характеристики, виды и применение

Для решения вопроса транзита различных жидкостей и газов, заводы — производители трубной продукции предлагают множество изделий. Это трубы различного назначения, изготавливаемые из различных материалов.

Среди них особое место занимают трубы из полиэтилена низкого давления. Объективно, они имеют ряд солидных преимуществ, обеспечивающих устойчивую популярность у конечного потребителя. Не корродирующие, простые в монтаже, неприхотливые в эксплуатации, они успешно решают вопросы холодного и горячего водоснабжения, газоснабжения, транспортировки технических жидкостей (кислот, щелочей, растворителей), дренажа и орошения земельных участков. К тому же, еще и выгодно отличаются демократичной стоимостью.

Обратите внимание! Неосознанное открытие полиэтилена произошло в 1899 году, в Германии. Практическую ценность данного материала ученые смогли понять только к 1933 году, именно в это время новый полимер и был запатентован.

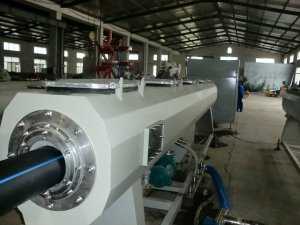

Технология производства труб ПНД

Технологически процесс полимеризации выглядит следующим образом:

  • Этилен полимеризуется, после чего расплавленная субстанция отправляется в экструдер.
  • Экструдер выдавливает полимерную массу через специальную форму, после чего изделие становится похоже на трубу.
  • Далее, следует прокатный стан, где изделие приобретает конечную форму, на которую наносится маркировка.
  • Готовые ПНД трубы упаковываются в бухты, длиной по 100, 200, в особых случаях по 1000 м. В некоторых случаях можно встретить изделия длиной 12 метров.

Суть технологии – полимеризация молекул органического газа этилена в среде невысокого давления. В результате полимеризации образуется плотный, пластичный полимер, полиэтилен, из которого изготавливают трубы.

Способы полимеризации

Существует несколько технологий полимеризации этилена:

  • Суспензионная. В качестве стабилизаторов применяется различная промышленная химия и даже глина. Состав постоянно перемешивается, благодаря этому каждый мономер полимеризуется качественнее, частицы материала сращиваются максимально плотно. Метод имеет один недостаток – остатки химического стабилизатора попадают в структуру полимера.
  • Растворная – процесс производства ПНД, при котором используется катализатор и на процесс влияют невысокие температуры (60-120 градусов Цельсия). Получаемый полимер однороден, гибок, способен к самовосстановлению после несущественных изменений первоначальных форм, устойчив к истиранию. Процедуру усложняет подбор катализатора, необходимо качественно подобрать компоненты, чтобы под воздействием температуры они минимально вступали в параллельную химическую реакцию, влияя на конечный результат.
  • Газофазная – устаревшая технология, основной минус которой – невысокое качество конечного продукта. Газовая среда является технологической базой метода. Сшивка молекул (соединение) происходит в результате диффузионной активности. Молекулы свободно перемещаются и сталкиваются, таким образом структурная решетка образуется в несколько хаотичном порядке. Неравномерность структуры материала, произведенного по газофазной технологии, влияет на однородность полимера, ухудшая его свойства износоустойчивости.
  • Существует также альтернативная технология рециклинга полиэтилена, переработка полимера, отслужившего свой срок. Экономически, требуется меньший объем расходов на производство. Полимеры не создаются заново, им дается вторая жизнь, поэтому финансовые вложения сравнительно небольшие. Экологически, работа с вторсырьем, наносит минимальный вред экологии, а также эффективно решает вопрос о хранении после окончания срока его эксплуатации.

Классификация трубных изделий ПНД

Полиэтиленовые трубы низкого давления классифицируют по цели применения и рабочим свойствам.

Виды труб по назначению

По особенности применения различают изделия:

  • водопроводная труба;
  • газовая;
  • канализационная;
  • дренажная;
  • оросительная;
  • обсадная;
  • технические трубные изделия – для транспортировки технических жидкостей между пунктами сообщения.

Разновидности труб по рабочим характеристикам

В зависимости от рабочих свойств все изделия ПНД подразделяются на три вида:

  • Высоконапорные, предельное рабочее давление которых до 2,5 МПа.
  • Низконапорные, способны выдержать давление до 0,6 МПа.
  • Безнапорные – требования по нагрузке отсутствуют, показатели рабочего внутреннего давления минимальны.

Технические характеристики труб ПНД

Общие характерные особенности труб ПНД можно представить в виде следующей таблицы:

ПрименениеНапорные трубопроводные системы, скважины, насосные системы, защита электропроводки, газовые магистрали.
Цветовое исполнениеЧерный цвет. На трубах по боковой поверхности наносится яркая продольная полоса: желтая - на трубах для транспортировки газа, синяя - для воды.

Трубные изделия для технического применения и канализации не имеют цветных полос.

Срок службыдо 50 лет
ГибкостьВысокая
Рабочие температурные показатели-20 до +40°С.
Максимальные температурные показатели-70 до +80°С.
Размер сеченияСтандартное исполнение - до 120, встречаются до 150.
Показатели давления6-25 атм.
ПрочностьДо 38 МПа
Взаимодействие с агрессивными средамиНе подвергается коррозии, с газами и водой - работает нейтрально, при прокладке электрокабеля внутри трубы обладает диэлектрическими свойствами.
Способы монтажаРаструбное, фитинговое, электросварное соединение.
Выпускаемые размеры, мБухты - 100, 200, 1000 м. Также выпускается в отрезках длинной до 12 м.

Трубы ПНД маркируются признаком ПЭ, говорящего о том, что изделие произведено из полиэтилена. Применяют несколько модификаций — ПЭ 63, ПЭ 80 и ПЭ 100. Числовой показатель информирует о количестве связей молекул этилена в структурной решетке полимера, отношение количество связей к общему числу молекул.

Показатели 63, 80 и 100 характеризуют возможность трубы выдерживать давление в 6,3, 8, 10 МПа, соответственно.

SDR

Вторым важным показателем в определении технических характеристик трубы является стандартный коэффициент размера трубного изделия (индекс SDR), который определяется как отношение размера сечения трубы к толщине ее стенки. По индексу SDR можно определить, где можно использовать трубу.

Обратите внимание! Фактически, чем больше показатель индекса – тем тоньше труба, и наоборот – толстостенная труба обозначается меньшим индексом SDR. Фактически, этот показатель одновременно показывает толщину полиэтиленового слоя и определяет внутреннее и внешнее давление.

SDRМаксимальное давление, атм.Область применения
625Напорные магистрали, трубопроводы для подачи воды, монтаж канализационных напорных коллекторов, газопроводных линий.
7,420
916
1112Слабонапорные системы для транспортировки воды, оросительные магистрали.
13,610
178
17,67
216Внутридомовое слабонапорные водообеспечение малоэтажных домов
265Внутридомовое слабонапорные водообеспечение малоэтажных домов, безнапорные (самотечные) канализационные отводы
334
414

Монтаж труб ПНД

Трубные изделия ПНД герметичнее, чем металлические, их монтаж по цене обходится в 5-7 раз дешевле и соединение выполнить проще, так как пластик легко плавится.

Способы монтажа полиэтиленовой трубы низкого давления:

  • Раструбное разъемное– используется, как правило, при монтаже канализации. Трубы оснащены специальными расширениями на конце (раструбами) монтаж проводится с помощью уплотнителей. Одна труба вставляется в раструб другой, обеспечивая тем самым герметичный стык.
  • Фитинговое — используется в системах, работающих под минимальным давлением. Представляет собой зажимной фитинг, в него вставляется труба. При помощи затяжного усилия происходит крепление элементов между собой. Более надежное соединение, чем раструбное, хотя тоже относится к разъемным.
  • Электросварное – соединение максимальной прочности, специальные фитинги свариваются с трубой аппаратом для сварки. Дает наибольшую прочность, которая необходима в напорных системах. Проводится с помощью сварочного аппарата.

infotruby.ru

технические характеристики и применение :: SYL.ru

Труба ПНД, технические характеристики которой будут подробно описаны в статье, может использоваться в разных областях. Ее физические свойства определяют область применения.

Характеристики материала

Описываемые трубы обладают плотностью в пределах 0,94-0,96 грамма на сантиметр кубический. Это несколько легче воды. Труба обладает относительным удлинением при разрыве от 500 до 600 процентов. Это указывает на то, что труба ПНД, технические характеристики которой вам будут известны после прочтения статьи, обладает высокой эластичностью и способна гнуться под разными углами. Ее можно укладывать в грунт, не боясь того, что без короба материал может подвергаться негативному воздействию мороза. Если даже внутри образуется лед, он не способен будет разорвать материал. Труба только лишь немного растянется.

Размягчение

Описываемый материал начинает размягчаться при температуре в пределах от 80 до 120 градусов. Диапазон может изменяться в зависимости от наличия различных стабилизирующих добавок. Это одновременно указывает на то, что трубу можно соединять с фитингами, используя диффузионную сварку. При этом понадобится простой низкотемпературный паяльник. Однако в этом есть и свои минусы, ведь материал нельзя использовать для горячей воды и отопления.

Область использования

Труба ПНД, технические характеристики которой мы сейчас изучаем, может использоваться для укладки систем холодного водоснабжения. Помимо прочего, применяется данный материал и для монтажа канализационных систем, в данном случае трубы проявляют свою прочность, отличные звукоизоляционные качества, гнутся под любым углом и не проявляют хрупкости. Трубы ПНД для систем канализации считаются сегодня наиболее удачным решением. Внешне от ПВХ они отличаются более гибкими толстыми стенками.

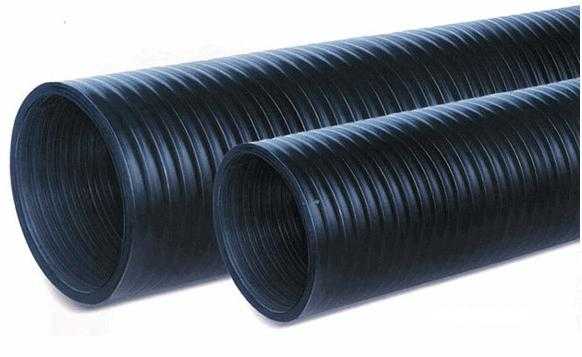

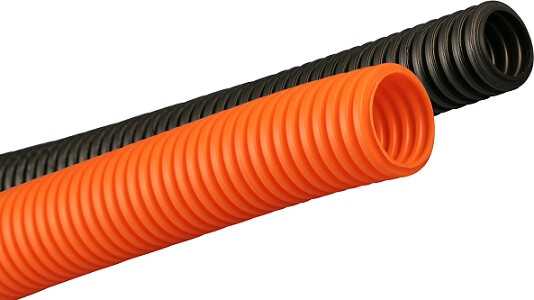

Труба ПНД гофрированная, технические характеристики которой позволяют использовать ее без дополнительного соединения, может применяться при укладке новых систем или замене старых. ПНД - материал, который используется и при изготовлении емкостей для пластиковых колодцев, септиков и иных конструкций, которые будут в течение очень длительного времени подвергаться агрессивным воздействиям.

Дополнительная область применения

Описываемый материал используется в качестве обсадных труб для скважин, при этом прочности достаточно, они легко собираются на резьбу. Такая обсадная труба не будет подвержена влиянию подвижек грунта, она будет просто немного деформироваться, продолжая выполнять свои функции. Нижнюю часть трубы в этом случае делают перфорированной для того, чтобы она не препятствовала прохождению воды в скважину.

Размеры и другие характеристики


Если вами будет приобретаться труба ПНД, технические характеристики непременно стоит рассмотреть заблаговременно. Подобные изделия выпускаются в виде прямых отрезков, длина которых ограничивается 12 метрами. Можно приобрести материал в бухтах, которые вмещают 100 метров и меньше. В последнем случае есть возможность отрезать именно ту длину, которая необходима для определенного случая, при этом потребители не сталкиваются с таким вопросом, как переплата за невостребованный остаток.

Можно выделить две разновидности трубы: ПЭ 80 и ПЭ 100. Первые применяются для укладки внутренних водопроводов, диаметр которых не превышает 90 миллиметров. Вторые используются для магистралей более значительного сечения. Максимальное давление, которое способны выдерживать трубы из полиэтилена низкого давления, составляет 16 атмосфер. Если вами будет приобретаться труба ПНД 110 мм, технические характеристики изделия нужно изучить заранее. В данном случае цифровым значением указывается диаметр. Вообще этот параметр и толщина стенок могут варьироваться в самых широких диапазонах. Таким образом, трубы ПЭ1011020В, внешний диаметр которых равен 20 миллиметрам, а толщина стенок - 2 миллиметрам, могут применяться в роли разводки холодной воды в квартире или частном доме. Тогда как труба ПЭ80136800В обладает диаметром, равным 80 сантиметрам. Толщина стенок изделия составляет 58,8 миллиметра. Подобные трубы используются при укладке магистралей, которые питают водой микрорайоны.

Эксплуатационные свойства

Если вами будет приобретаться труба ПНД, технические характеристики, фитинги для неё вы должны изучить и выбрать еще на начальном этапе. Например, некоторые изделия могут быть использованы в одних областях и совершенно не подходить для применения в других. Труба ПНД обладает высокой пластичностью, это позволяет использовать ее при монтаже нагруженных участков трубопровода, например под переездами, дорогами или автостоянками. В качестве лучших областей использования для таких изделий являются внутренние водопроводы, наружные водопроводы, внутренняя канализация, газоснабжение. Обычный полиэтилен, что в особенности касается марки 63, может демонстрировать подсос воздуха из системы водоснабжения, которая работает под напором. Это может привести к вибрациям и создать в системе значительные шумы. Выбирая трубы ПНД для канализации, технические характеристики которых описаны в данной статье, упомянутые особенности необходимо учесть. Для того чтобы предотвратить данные явления, в трубопровод монтируются различные отсекатели и воздухоуловители. Если вы не хотите столкнуться с таким недостатком материала, то следует выбрать трубы из сшитого полиэтилена, однако они обойдутся гораздо дороже.

Что еще необходимо знать потребителю?

Если вам необходим труба ПНД 110 мм, технические характеристики данного материала можно узнать, прочитав данную статью. Благодаря своим эксплуатационным специфическим свойствам, трубы из ПНД еще называются изделиями на основе полиэтилена высокой плотности. Они находят достаточно широкое применение при обустройстве всевозможных коммуникаций. Трубы, рассчитанные на безнапорное водоснабжение или монтаж кабеля, не могут быть использованы для устройства трубопроводов высокого давления. А вот для организации линий электропередачи и связи не стоит расходовать средства, используя напорные трубы, которые стоят значительно дороже.

Для того чтобы верно подобрать подходящую марку труб, покупатель должен обратить внимание на информацию, которая располагается на самом изделии и в сертификате производителя. Трубы ПНД для водопровода, технические характеристики которых вам будет полезно знать, содержат условное обозначение и маркировку. Самое заметное обозначение, которое первоначально бросается в глаза, - это маркировочная полоса. Она наносится на всю длину изделия. Если она имеет синий цвет, то труба предназначается для холодного водоснабжения. Трубы ПНД для водопровода, технические характеристики которых отличаются от тех, что предназначаются для укладки система отопления, имеют на поверхности именно синюю полосу. Если полоса желтая, то труба является газовой. Другие разновидности особой маркировки не содержат. Однако если на изделии нет полосы, то это вовсе не указывает на то, что оно не пригодно для тех или иных задач.

Заключение

Если вам необходима труба ПНД 110, технические характеристики этого материала вы имели возможность узнать из данной статьи. Перед началом работ важно ознакомиться со всеми особенностями материала, так как в противном случае есть возможность приобрести не те изделия, которые подходят, например, для укладки отопительной системы. Именно по этой причине вам необходимо предварительно подробно ознакомиться со всеми особенностями материала, а также определить, подходит ли он для проведения определенных работ.

www.syl.ru

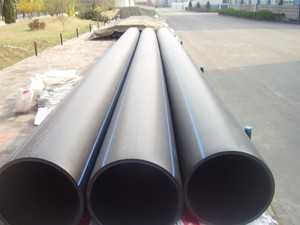

Трубы ПНД для водопровода, их разновидности и способы монтажа

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

Трубы ПНД для водопровода производят из полиэтилена низкого давления (отсюда и аббревиатура) способом непрерывной экструзии на молекулярном уровне. Это придает материалу особые свойства, которые позволяют использовать его в широких сферах хозяйствования человека.

Аббревиатура ПНД расшифровывается как «полиэтилен низкого давления»

Трубы ПНД для водопровода: основные характеризующие сведения, сфера использования

Трубы, которые производят из полиэтилена при низком давлении, выпускают в пяти вариациях — SDR9, SDR11, SDR13,6, SDR 21 и SDR 26. Показатель SDR определяет степень устойчивости к внутреннему давлению. Он равен отношению внешнего диаметра изделия к толщине материала его стенки. В связи с этим, увеличение толщины стенок влечет за собой уменьшение SDR. То есть, чем меньше этот показатель, тем прочнее труба.

Все трубы ПНД для водопровода могут быть двух марок – это ПЭ 80 и ПЭ 100. При этом, трубы ПЭ 80 используют для монтажа водопровода и канализации с сечением до 90 мм, а ПЭ 100 в магистральных трубопроводах. Кроме того, пластик, используемый в изготовлении труб, может быть пищевым и техническим. Второй производят из вторичного сырья, поэтому его использование в бытовых водопроводах не допускается.

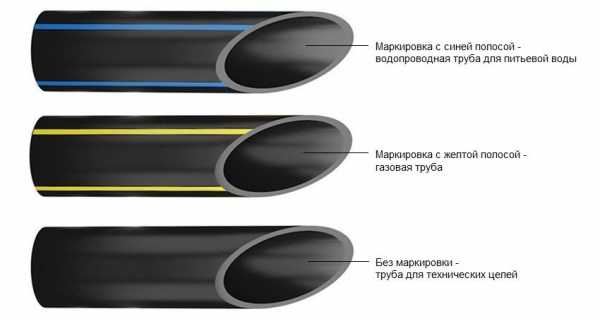

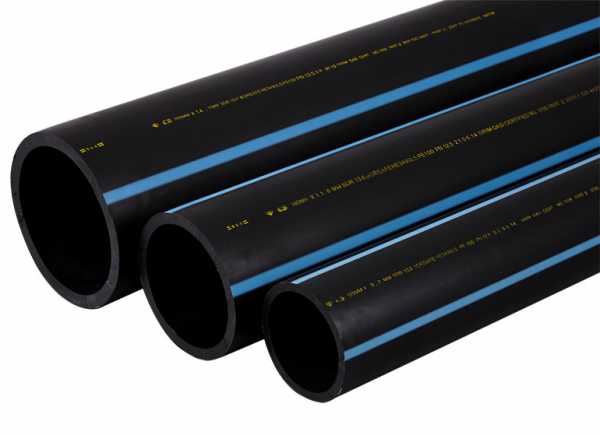

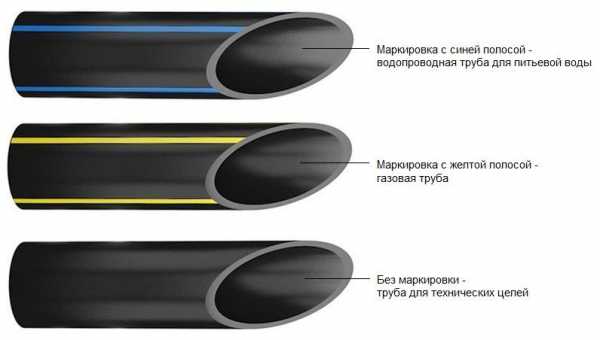

Труба ПНД имеет маркировку синего или желтого цвета, в зависимости от назначения

Полезный совет! Будьте внимательны при покупке труб для организации питьевого водоснабжения. Они обязательно должны быть сделаны из полиэтилена, который разрешен для контакта с водой питьевого назначения.

Производители поставляют полиэтиленовые трубы бухтами по 100, 200, а иногда и 1000 м. В некоторых случаях можно встретить изделия длиной 12 метров.

Полиэтиленовые трубы повсеместно применяются при строительстве и реконструкции водопроводов, для оборудования гидросооружений и бассейнов, поливальных установок и артезианских скважин. Трубы из полиэтилена используются для транспортировки различного жидкого и газообразного топлива в промышленности или коммунально-бытовой сфере.

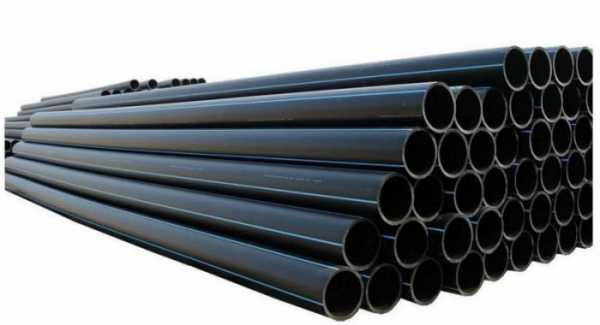

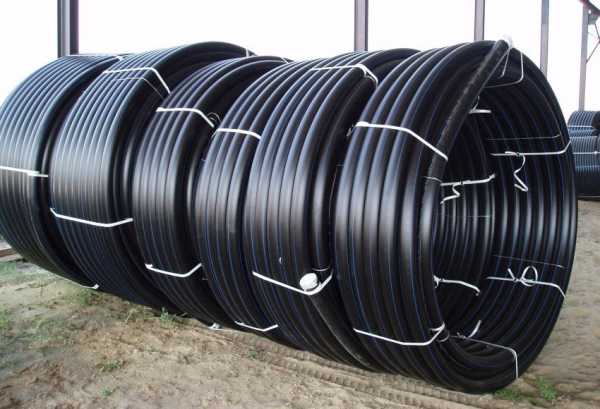

Труба ПНД выпускается в бухтах длиной 100, 200 или 1000 метров

Контроль качества полиэтиленовых труб для водопровода

Все произведенные трубы подвергаются строгому контролю качества по следующим параметрам:

  • состояние внутренней и внешней поверхности изделий. Стенки должны быть абсолютно гладкими. Допускается только присутствие незначительных продольных полос и некоторой волнистости, которая не превышает допустимых стандартами отклонений;
  • внутренняя, наружная, а также торцевая поверхности не могут иметь трещин, посторонних включений и раковин;
  • водопроводная пластиковая труба имеет только чёрный цвет. Часто могут присутствовать продольные синие маркировочные полосы, которых должно быть не менее трех штук. Их распределение по окружности обязательно должно быть равномерным.

Так как от качества материала зависит герметичность водопровода, то стоит уделять этому обстоятельству особое значение и приобретать продукцию только известных проверенных производителей.

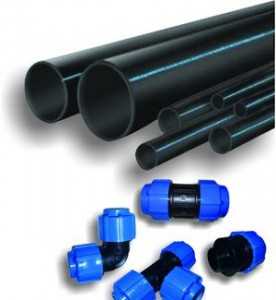

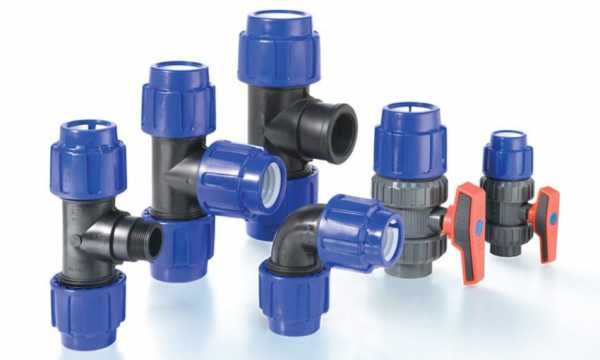

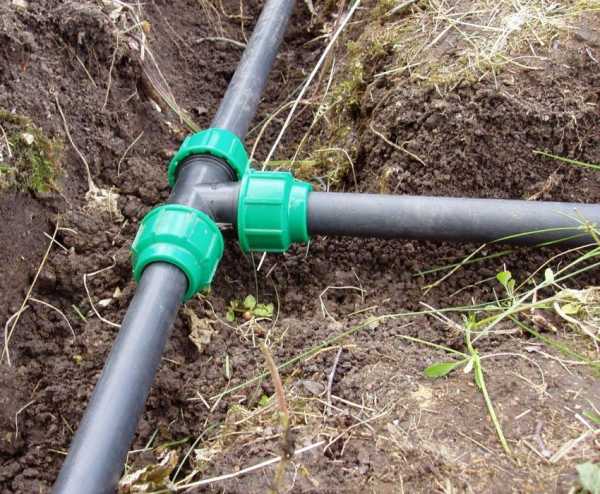

Компрессионные фитинги для соединения водопроводных труб ПНД

Что делает полиэтиленовые трубы для водопровода такими привлекательными

Если провести сравнение с некоторыми другими материалами для производства труб (сталь, чугун, асбест), то полиэтилен превзойдет их по многим показателям:

  • пятидесятилетний гарантийный срок эксплуатации производители дают только полиэтиленовым трубам;
  • пластиковая труба диаметром от 20 до 110 мм намотанная в 1000-метровые бухты позволяет сэкономить все расходные материалы, которые требуются для монтажа трубопровода, а также значительно ускорить процесс прокладки трубы;
  • применение терморезисторных фитингов упрощает и ускоряет работу по соединению труб между собой;
  • подготовка квалифицированных сварщиков, умеющих работать с полиэтиленом, гораздо проще и быстрее, чем специалистов по металлу;
  • трубы ПНД для водопровода вполне возможно монтировать многократно с малыми затратами на перемонтаж. Они могут быть легко утилизированы и переработаны;
  • полиэтиленовую трубу можно протянуть внутрь уже существующего старого водопровода, даже не разбирая его.

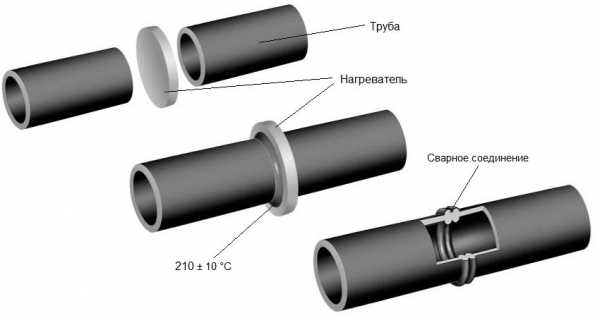

Схема соединения труб из полиэтилена методом сваривания

Положительные физические и химические свойства

Полиэтилен обладает некоторыми химическими и физическими качествами, которые сделали привлекательными его потребительские свойства:

  • химическая нейтральность полиэтилена способствует отсутствию коррозии при контакте с водой или даже более агрессивными средами;
  • материал имеет меньший удельный вес, что значительно удешевляет все производственные процессы и транспортировку изделий;
  • очень высокая эластичность (линейное расширение до 7,5%) позволяет изделиям выдерживать не только незначительные подвижки грунта, но даже землетрясения. Именно это обстоятельство подтолкнуло в свое время японцев к производству и повсеместному использованию таких труб;
  • идеальная гладкость внутренней поверхности допускает использование более тонких труб при сохранении гидравлических параметров на том же уровне, что и у более толстых стальных аналогов;
  • из-за низкого модуля упругости полиэтилена значительно снижается возможность появления гидроударов, а также разрушения при замерзании воды.

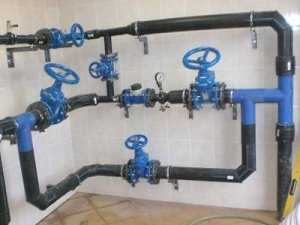

Обустройство водопроводной системы в частном доме с использованием ПНД-труб

Есть у полиэтиленовых труб и несколько недостатков: они разрушаются под действием ультрафиолетового излучения, деформируются при высоких температурах (более 65 градусов), что делает невозможным их использование в системе отопления.

Полезный совет! При использовании труб из полиэтилена в промышленных процессах, не следует пропускать через них раствор азотной кислоты. Это вещество способно вступать в химическую реакцию с полиэтиленом, разрушая стенки трубы.

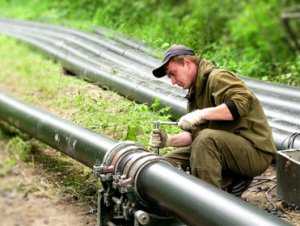

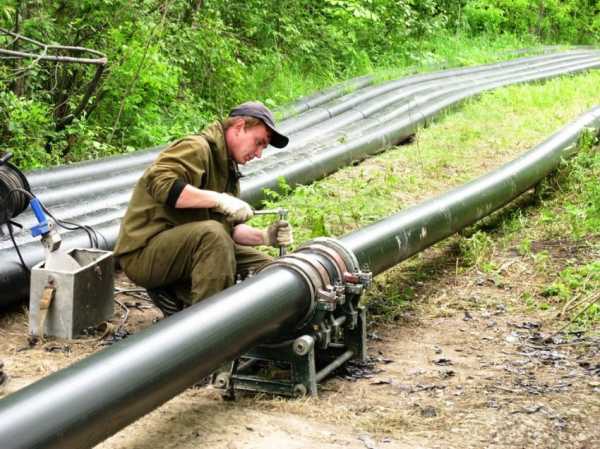

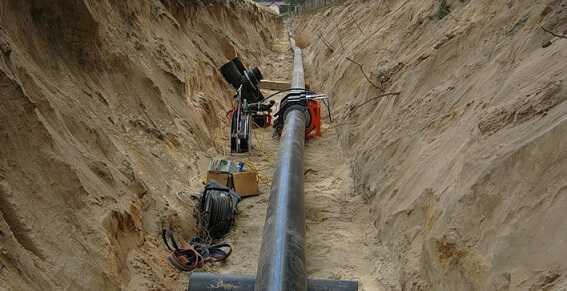

Монтаж магистрального трубопровода с применением труб ПНД

Способы соединения полиэтиленовых труб

Полиэтиленовые трубы принято соединять между собой двумя способами: неразъемным и разъемным. Неразъемные соединения используются при эксплуатации трубопровода при высоких показателях давления, то есть в магистральных системах. В быту, главным образом, используются разъемные соединения.

Неразъемный способ соединения

На практике неразъемное соединение полиэтиленовых труб осуществляется двумя способами:

  • сварка встык при помощи сварочного аппарата для полиэтилена;
  • использование электромуфтовых соединителей.

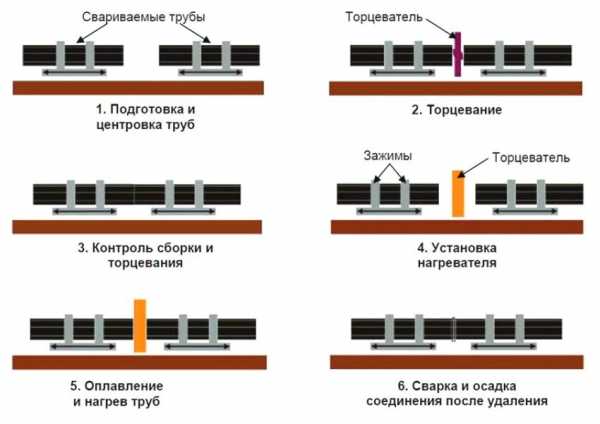

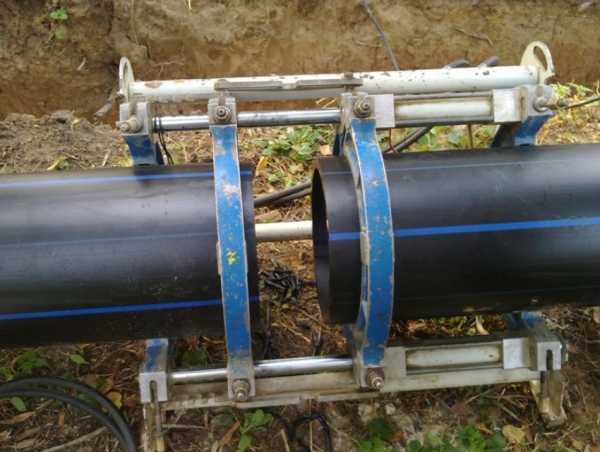

Пошаговая инструкция соединения полиэтиленовых труб с помощью торцевателя

Сварка встык – наиболее сложный технологический процесс, который требует наличия обученного персонала и сварочного оборудования специального назначения.

Полезный совет! Чтобы сварка встык была качественной, нужно использовать всего один сварной шов. Он должен быть обязательно одинаков по прочности с остальной трубой.

При наличии всего необходимого, сварка труб очень удобна, так как не требует использования дополнительных деталей. Она позволяет не только соединять два отрезка трубы, но и качественно крепить к ним фасонные детали.

Монтаж водопроводных труб с применением неразъемного способа соединения

При электромуфтовом соединении используют полиэтиленовую электрофузионную муфту с закладными электронагревателями. Такое соединение может выдержать давление до 16 атмосфер. Оно более затратное чем стыковое, поэтому его используют в стесненных условиях, где нельзя произвести сварку.

Применение разъемных соединений при монтаже трубопровода

Самым распространенным типом разъемных соединений считаются фланцевые. К их элементам можно отнести: втулки, которые приваривают к торцевой части труб, а также накидные фланцы из металла. Тонкая (менее 50 мм в диаметре) труба может быть соединена компрессионными фитингами, если невозможно или невыгодно использовать фланцы.

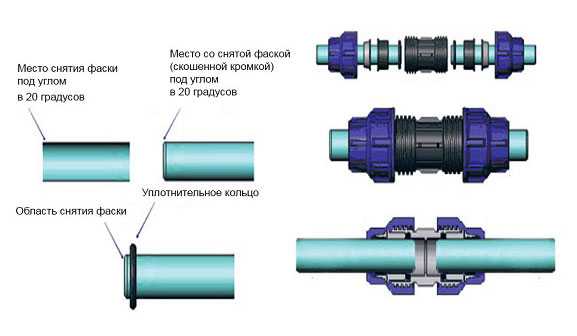

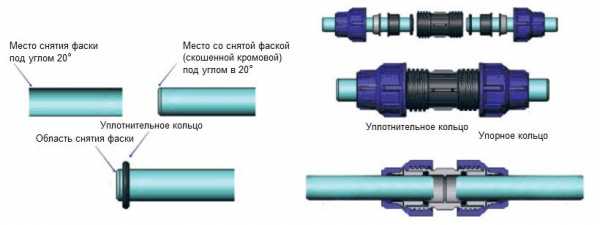

Монтаж компрессионных фитингов при соединении труб с помощью разъемного метода

Цанговые соединения обжимного типа могут выдержать высокие нагрузки (до 25 атмосфер), что позволяет использовать их не только для стыковки между собой труб, но и для соединения с ними изделий из других материалов.

Трубы ПНД для водопровода, соединенные правильно и грамотно, образуют малозатратную водопроводную систему, которая долго не потребует ремонта и не потеряет изначальных качественных характеристик.

Трубы ПНД для водопровода (видео)

ОЦЕНИТЕ
МАТЕРИАЛ Загрузка... ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

СМОТРИТЕ ТАКЖЕ

REMOO В ВАШЕЙ ПОЧТЕ

remoo.ru

Виды полиэтиленовых труб ПНД и применение

Полиэтиленовые трубы

Трубы из полиэтилена – достаточно новый вид изделий, который набирает популярность с каждым годом. Во многом это связано с большими возможностями материала, которые дарят им свойства, а также с невысокой ценой.

Виды

Применение полиэтиленовых труб регламентируется ГОСТом 18599 2001. Учитывая способ производства, такой материал классифицируется следующим образом:

  • низкого;
  • среднего;
  • высокого давления.

И нужно сказать, что название не указывает на свойства этого материала, а лишь на условия его изготовления. Интересно, что давление в автоклаве и прочность материала – это обратно зависимые величины. Поэтому полиэтилен низкого давления обладает самой высокой прочностью.

Два основных вида этого материала имеют такие свойства:

ПВД

Используется в местах, где требуется высокая механическая прочность. Например, для укладки в грунт кабелей используется гофрированная труба из полиэтилена. Чем выше гибкость материала, тем выше его прочность. Используется лучше всего там, где траншея для кабеля имеет различную глубину и не имеет уровня.

ПНД

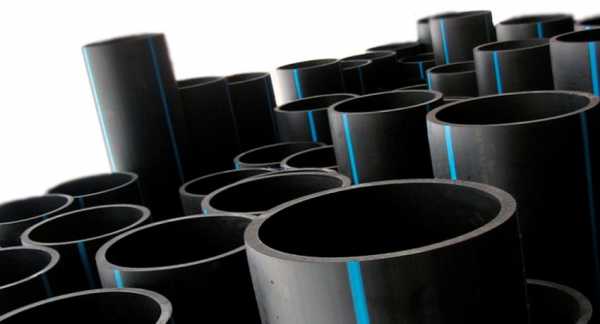

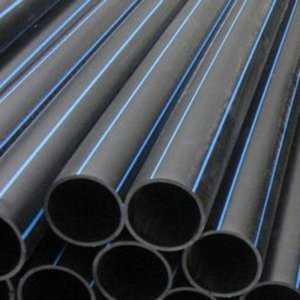

ПНД трубы



Устойчив к давлению и механическим воздействиям в трубе. Это самый прочный вид, из него делают напорные трубопроводы.

Такие изделия не пропускают наружу звуков, прекрасно гнутся без хрупкости, свойственной ПВХ.

Рекомендация: не забывайте о таком свойстве полиэтиленовых изделий, как легкоплавность. Трубы ПНД начинают размягчаться при температуре 80 градусов, а плавиться — более 105 градусов. А некоторые типы могут плавиться и при более низких температурах – 60 градусов.

Применение

Полиэтиленовые трубы могут использоваться там, где нет высоких температур:

  • системы газоснабжения с низким давлением;
  • системы полива;
  • при электромонтаже;
  • при бурении скважин и выкапывании колодцев;
  • холодные водопроводы;
  • крупный трубопроводный транспорт;
  • системы канализации.

Водопровод

Эффективность применения в этой области полиэтиленовых труб доказывает тот факт, что ранее Япония централизовано произвела замену магистралей водоснабжения, меняя стальные изделия на полиэтиленовые. Учитывая технологический опыт этой страны, такой шаг говорит о многом.

Канализация

В этой области такой материал можно назвать чемпионом. Его широко сейчас используют, заменяя старые стальные или чугунные канализационные трубы.

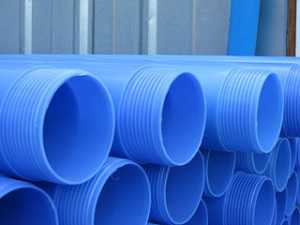

Обсадные трубы для скважин

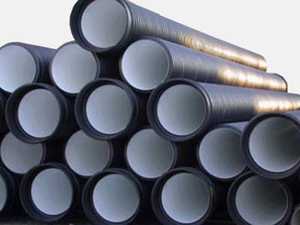

Обсадные трубы

Несмотря на свою прочность, подобные изделия очень хорошо свариваются встык. Альтернативный вариант – сборка на резьбах. Обсадной трубе из полиэтилена не страшны подвижки грунта. Ведь благодаря пластичности она прекрасно деформируется, но при этом продолжает выполнять поставленную ей задачу.

Рекомендация: чтобы трубу было удобнее опускать в скважину, лучше использовать изделия с резьбами. Таким образом, места соединений не будут иметь утолщений. А низ трубы можно сделать перфорированным, дабы не было преград для поступления воды в скважину.

Как видим, применение полиэтиленовых труб захватывает самые разные области жизнедеятельности человека. И все это стало возможным благодаря открытию свойств этого материала. А благодаря нескольким видам для каждой области можно применить наиболее подходящий полиэтиленовый материал.

Главное, учесть все условия и требования, и тогда такие трубы прослужат долго, продемонстрировав себя, как надежный, прочный и эффективный инструмент в решении промышленных вопросов.

trubygid.ru

Какими качественными свойствами обладает техническая пнд труба

Содержание статьи

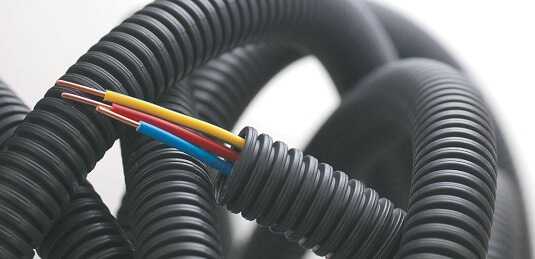

Технические трубы ПНД используются при прокладке кабеля, как по земле, так и под землей. Основные свойства и эксплуатационные характеристики полиэтилена низкого давления позволили использовать его для устройства различных инженерных сетей.

Трубы пнд технические

Полиэтилен низкого давления применяется для производства сразу нескольких видов трубопровода. Собственно техническая труба ПНД отличается от других видов полимерной продукции повышенной жесткостью и прочностью.

Вернуться к содержанию ↑

Преимущества и отличительные характеристики материала

Технический трубопровод из полиэтилена низкого давления окрашен преимущественно в темно-серый или черный цвет. Для его производства необходимо вторсырье, что способствует снижению цены материала. Помимо этого, положительные характеристики ПНД трубопровода включают:

  • Стойкость к атмосферному воздействию;
  • Устойчивость к химическому воздействию;
  • Стойкость к воздействию агрессивной среды;
  • Антикоррозийные свойства;
  • Отсутствие образования конденсата;
  • Низкий коэффициент теплопроводности;
  • Не требуется катодная защита при прокладке кабеля;
  • Нет затрат на приобретение расходных материалов при монтаже;
  • Гибкость;
  • Низкий коэффициент шероховатости;
  • Небольшой вес;
  • Долговечность.

Трубы из ПНД

Вернуться к содержанию ↑

Виды технического трубопровода ПНД

Производители полимерных изделий предлагают потребителям два вида ПНД труб, что имеют различные характеристики и используются в разных условиях. Таким образом, труба бывает:

  • Гладкая;

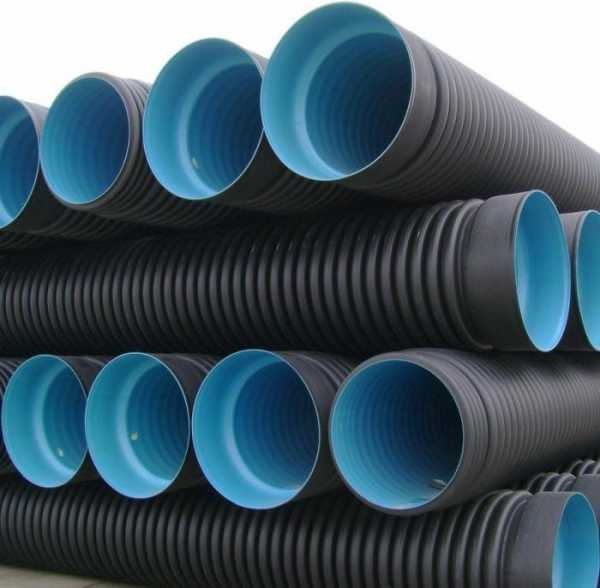

  • Гофрированная.

И гофрированный, и гладкий трубопровод имеет большой ассортимент диаметра.

Гладкая труба поставляется отрезами, а гофрированная бухтами. Существенным отличием двух типов трубопровода является также их структура. Гладкая магистраль является однослойной, а гофрированная состоит из двух слоев. Наружная поверхность ребристая и выполняет защитную функцию, прекрасно оберегая внутренний слой от механических повреждений при условии подземного размещения коммуникации. Внутри труба гладкая, что благотворно влияет на ее основную функцию – прокладывание кабеля.

Производство ПНД изделий регулируется ГОСТ 160339-83. Продукция, что имеет диаметр 90 мм и более, поставляется в прямых отрезках, длина которых составляет 5-12 м.

Трубопровод с диаметром до 90 мм можно приобрести в бухтах. Материалом для производства данной продукции является полиэтилен марок 271, 273, 276, 277, 286.

Гофрированные ПНД трубы

Вернуться к содержанию ↑

Сферы использования и особенности применения

Отменные характеристики полиэтилена низкого давления позволяют использовать его в различных целях. Основными областями применения данных изделий является использование:

  • Для прокладки проводов и кабеля;
  • Для прокладки системы наружной канализации загородных домов;
  • Для устройства ливневой канализации;
  • Для гидроизоляции теплотрасс;
  • Для оросительных систем;
  • Для устройства технических колодцев;
  • Для обогрева почвы и растений в теплицах.

Изделие, что используется для прокладки кабеля, носит названия труба электротехническая.

Электротехническая полиэтиленовая труба служит надежной защитой кабеля от механических повреждений, а также оберегает людей от удара током. Кроме того, трубопровод сможет локализовать огонь в случае возникновения короткого замыкания на участке благодаря своей негорючести.

Электротехническая ПНД труба

Вернуться к содержанию ↑

Правила монтажа ПНД труб

Хорошая термоустойчивость и прочность материала значительно упрощают процесс прокладки трубопровода. В целом во время проведения монтажных работ рекомендуется следовать таким рекомендациям:

  1. Избегать попадания различного рода загрязнений на внутреннюю поверхность трубопровода, с этой целью все места соединений необходимо надежно герметизировать.
  2. Предотвратить скопление нежелательного конденсата можно путем размещения всех элементов под уклоном и установки специальных протяжных коробок.
  3. Отличные прочностные характеристики позволяют производить монтаж даже под слоем бетона.
  4. Если технические трубы ПНД укладываются на глубину более 2 м, необходимо выполнять предварительное бетонирование траншеи.
  5. Перед монтажом необходимо проверять все элементы на отсутствие трещин, сколов, отслоений.
  6. Внутренняя поверхность должна быть абсолютно гладкая, что облегчит процесс продевания кабеля.

Укладка ПНД трубы

Монтаж трубопровода можно производить при любой температуре и в любых климатических условиях.

Выводы: Технические трубы ПНД производятся из вторсырья, что позволяет значительно снизить стоимость продукции. Высокая прочность, жесткость, надежность и долговечность материала позволила применять его для прокладки электрического кабеля, а также различных инженерных сетей загородного дома. К примеру, ПНД можно использовать для внутренней и наружной канализации.

Вернуться к содержанию ↑

Сварка труб ПНД технических

АвторПоделитесьОцените

Виктор Самолин

Интересное по теме:

vseotrubax.com

Технические характеристики и применение труб ПНД для водопровода

Трубы из полиэтилена низкого давления (ПНД) используются для прокладки напорных и безнапорных трубопроводов. Температура транспортируемой жидкости может составлять от 0 до 40 градусов.

Трубы и фитинги ПНД применяются для прокладки водопроводов, напорных канализационных систем, газопроводов, проводящих жидкие и газообразные среды, к которым полимер проявляет химическую стойкость.

Производство

Сантехнические изделия из полимеров изготавливаются методом экструзии. Их производство является технологически непрерывным процессом, происходящим по типу закрытого цикла. Гранулированный материал подается в экструдер.

В бункере экструдера начинают работать кольцевые нагреватели и вращающийся шнек, под воздействием которых, гранулы подвергаются плавлению. Из экструдера расплавленная смесь переходит в экструзионную голову, где расплавленный полимер под воздействием высокого давления приобретает форму готовой болванки с исходным внешним диаметром.

Затем производится вакуумная калибровка и первое охлаждение продукции. Далее происходит перенаправление продукта в следующую камеру для полного охлаждения и нарезки по заданным габаритам.

Протяжка по всей длине производится тянущим устройством, оснащенным специальными гусеницами. За счет правильного расчета длины гусениц и их количества, обеспечивается равномерное вытягивание заготовок без повреждений.

Весь процесс изготовления труб ПНД контролируется автоматическим устройством, которое отслеживает и согласует работу всех камер экструдера.

Свойства

Согласно принятым стандартам и нормативам трубы из полиэтилена низкого давления применяются только в трех случаях:

  • Для подачи холодной питьевой воды;
  • Для подачи холодной технической воды;
  • Для подачи газообразных веществ, температура которых не превышает 40 градусов;

Ограничения накладываются на ПНД трубы для водопровода из-за их технических характеристик. Полимерное изделие может сохранить свою целостность только в диапазоне от 0 до 40 градусов. При сохранении температурного режима, срок службы такого провода составит 50 лет.

На длительность эксплуатации влияет сорт полимера. Для производства используются следующие сорта:

  • ПЭ 100. Такие трубы ПНД выдерживают давление в 10 атмосфер;
  • ПЭ 80. Выдерживается давление до 75 атмосфер;

Требования по ГОСТу

ГОСТ 18599-200 дает лаконичное определение этой продукции. Положение делит ее по назначению:

  • Для технического применения;
  • Для хозяйственно – питьевого назначения.

Технические материалы подходят для холодного или горячего водоснабжения, проводки системы отопления и других инженерных коммуникаций, где отсутствует привязка к высокому давлению, температуре или исходному сырью.

Согласно стандартам ГОСТа, материалы для проведения сантехнических работ должны:

  • Транспортироваться и складироваться с соблюдением норм безопасности охраны труда;
  • Не выделять вредных веществ в атмосферу и воду, которая поступает по проводу в любом температурном режиме.

Особенности применения в сантехнике

Они незаменимы при проведении сантехнических работ за счет легкости и удобства монтажа. Существует два способа обустройства водопровода.

Технология неразъемного соединения

Используется сварочное оборудование. Технология задействуется при эксплуатации водопровода под давлением. Процесс выполняется путем сварки встык и при помощи электромуфты.

Сварка встык применяется при соединении труб, диаметр которых начинается от 50 мм. Для сварки используется специальный аппарат. Принцип заключается в нагревании торцов труб и их скреплении под прессом. Пластик образует монолитный стержень, не уступающий по прочности цельной металлической конструкции.

После жесткой фиксации деталей в аппарате, к ним подводят плиту для разогрева пластика. При достижении температуры плавления, аппарат убирается, а торцы прижимаются друг к другу под давлением. Места соединения извлекаются из аппарата после остывания шва. Толщина стенок свариваемых деталей не должна быть меньше 5 мм.

Сварка производится при температуре окружающей среды от +15 до +45 градусов.

Соединение с применением электромуфт востребовано при строительстве трубопроводов, способных выдерживать давление в 16 атмосфер. Торцы деталей тщательно зачищаются, на конец надевается муфта, куда закладывается электронагреватель, используемый для плавления пластика.

К муфте подводится напряжение, которое нагревая ее, приводит к расплавлению торцов. После остывания пластика образуется монолитная конструкция. Отрезки деталей должны быть неподвижно закреплены на всем протяжении работы.

Метод разъёмного крепления

Используются раструбные или фланцевые фитинги с эластичными уплотнителями. Раструбные фитинги для труб диаметром от 20 до 315 мм монтируются без специального оборудования, посредством одного ключа.

На торцы устанавливается распорное кольцо из резины или полиуретана, внешний диаметр которого равен внутреннему размеру раструбного фитинга. Предварительно на концы деталей монтируются затяжные гайки и поджимные шайбы. Готовое соединение стыкуется и поджимается гайками до упора.

С помощью фланцевых фитингов к магистрали подсоединяются вентили, задвижки и регуляторы. К торцам привариваются втулки из полиэтилена, а затем на концы деталей устанавливаются металлические фланцы. Такое обустройство водопровода считается самым оптимальным.

Преимущества по сравнению с другими видами труб

В отличие от стальных и чугунных труб, пластиковые имеют более длительный срок эксплуатации – 50 лет. Их большим плюсом является устойчивость к коррозии, даже если они контактируют с агрессивными веществами.

К другим преимуществам труб ПНД для воды относятся следующие характеристики:

  • Небольшой вес, упрощающий транспортировку изделий и их монтаж;
  • Простая сборка водопровода при использовании компрессионных фитингов;
  • Отсутствие взаимодействия с водой;
  • Эластичность, за счет которой исключается повреждение в зимний период;
  • Низкая теплопроводность;
  • Невысокая стоимость;
  • Способность выдерживать давление грунта, температурные перепады и гидравлические удары.

Недостатки

В сравнении с металлическими, полимерные имеют ряд недостатков. К ним относятся:

  • Ограниченные возможности использования в разных температурных зонах. Невозможность использования при прокладке водопровода для горячей воды и обустройства систем отопления;
  • Проведение монтажных работ по специфической технологии;
  • Худшие механические свойства в сравнении с изделиями из металла;
  • Зависимость срока эксплуатации от подвижности грунта;
  • Невысокая сопротивляемость ультрафиолетовым лучам, которые снижают эксплуатационные свойства изделий.

Как правильно выбрать?

В зависимости от сферы применения полимерные изделия делятся на несколько видов:

  • Канализационные.
  • Водопроводные.
  • Газовые.
  • Технические трубы ПНД, их производство ведут из вторичного сырья. Они имеют низкое качество и используются для обустройства трубопроводов технического назначения.

Водопроводные от газовых отличаются наличием синих или желтых полосок. Газовые трубы — можно использовать для прокладки водопровода. Но наоборот делать запрещается.

Пластиковые изделия различаются по типу плотности стенки. Этот параметр обозначается аббревиатурой SDR с цифрой. Чем больше число, тем тоньше стенка. Перед покупкой, нужно убедиться, что они имеют гладкую поверхность, на ней отсутствуют пузыри и отслоения. Внутренняя поверхность должна быть ровной.

Преимущества использования полимерных труб в сантехнике очевидны. Пластиковые изделия дешевле металлических. Их отличает длительный срок эксплуатации и широкий диапазон применения. В них не образуется ржавчина и грибок, не собираются бактерии.

sansovet.com

Расшифровка и основные характеристики труб ПНД: определение, характеристики, изготовление

Напорные трубы ПНД обладают множеством достоинств, что и позволило им довольно быстро стать востребованными конструкциями подобного назначения. В качестве материала для них используется полиэтилен низкого давления. На основе этих изделий возводятся напорные и безопорные трубопроводы.

Подобные магистрали могут применяться для доставки самых разнообразных жидкостей, а также многих видов газообразных веществ. Именно прекрасные эксплуатационные характеристики труб из ПНД, а также отсутствие сложностей при монтаже труб из этих материалов и обуславливает тот факт, почему удается без негативных последствий доставлять до места назначения разнообразные вещества. И это подтверждается реальными фактами, что только укрепляет уверенность в том, что эти изделия заслуживают внимания.

Следует отметить, что первое знакомство с ПНД и ПВД трубами произошло еще в двадцатом столетии. И начиная с того момента, наблюдается увеличение масштабов производства различных инженерных коммуникаций, для которых материалом служат именно полиэтиленовые трубы. По этой причине любой специалист по трубопроводам должен самым тщательным образом познакомиться с характеристиками, которыми обладают трубы ПНД и ПВД типа. И для начала полезно будет выяснить, что же собой представляет в конструкционном плане этот материал, из которого все чаще изготавливают трубы различного назначения.

ПВД и ПНД трубы: расшифровка термина

Если попытаться расшифровать ПНД, в развернутом виде аббревиатура будет звучать как полиэтилен низкого давления. Впервые этот материал появился в середине 50-х гг. XX столетия, когда он и был придуман.

Что же касается ПВД, который представляет собой полиэтилен высокого давления, то с ним человечество познакомилось в тридцатых годах прошлого века, и уже с того момента его начали применять в промышленности. Общей чертой рассматриваемых материалов является то, что основой для них послужил один и тот же термопластичный полимер – полиэтилен.

И если оценивать особенности этих материалов, то лучше всего изготавливать трубопроводы с применением ПНД. Дело в том, что причина этого связана с более низкой ценой этого материала. Подобный эффект обеспечивают особенности технологии его изготовления. Если говорить подробнее, то для производства этого материала требуется камера на 2 МПа, затраты на строительство которой, естественно, ниже, нежели на возведение камеры на 300 МПа.

Свойства ПНД и ПВД

Хотя по стоимости рассматриваемые виды полиэтилена отличаются, все же они имеют полностью идентичные характеристики. Объяснение этому простое: они изготавливаются на основе одного и того же полимера.

Таким образом, в независимости, с какой целью планируется использовать трубопровод из ПНД и ПНД, в любом случае, он будет демонстрировать аналогичные эксплуатационные свойства. Здесь речь идет о следующих качествах:

  • Небольшая плотность, показатель которой равен 900 кг/кубометр;
  • Способность прекрасно справляться с агрессивными средами. Каждому из этих полиэтиленов под силу противостоят негативным эффектам, оказываемым серной кислотой высокой концентрации.
  • Высокие характеристики пластичности, за счет чего трубы из этих материалов могут справиться и с подвижками грунта, а также выдержать замерзание жидкости в трубе.

Все рассмотренные выше характеристики являются для них врожденными, и изменить их нельзя в независимости от технологии изготовления.

Методы изготовления ПНД и ПВД

Продукция на основе полиэтилена низкого и высокого давления может изготавливаться с применением следующих методов:

  1. Экструзия. Суть технологии сводится к выдавливанию термопластичной массы, которая в дальнейшем застывает, превращаясь уже в готовое изделие.
  2. Литье под давлением. Метод основывается на впрыске определенного количества термопластичного материала в форму, где он распределяется по ее стенкам в условиях высокого давления.
  3. Пневматическое формирование. В основе этой технологии лежит заполнение формы полимером, где впоследствии ему придают заданную форму, используя силу пневматического нагнетателя давления.

Выбрав любой из вышеописанных методов производства ПНД и ПВД изделий, можно изготовить конструкции любого назначения: это может быть труба, фитинги или даже элементы крепежа.

Сфера использования ПНД и ПВД изделий

Чаще всего на основе полиэтиленовых труб сооружаются напорные и безнапорные трубопроводы. Следует заметить, что эти магистрали могут использоваться для транспортировки самых различных сред: воды, газа, а также твердых веществ. Особняком от вышеназванных конструкций стоят трубы для кабеля. По сути, им отводится роль в большей степени короба, нежели элемента, который применяется для доставки жидких или газообразных сред. И чтобы внести ясность в вопрос, касающийся разницы между безнапорными и напорными трубами и коробом, следует ознакомиться более детально с их характеристиками.

Гладкая ПНД труба напорного типа

Одной из особенностей этих конструкций является высокая внутренняя прочность. В дополнение к этому важным параметром, которые оказывает влияние на эффективность работы напорных трубопроводов, является гладкая поверхность, благодаря которой удается обеспечить естественную циркуляцию теплоносителя по трубе.

Рассматриваемые трубы предусматривают несколько вариантов исполнения относительно размеров, диаметр которых может составлять порядка 16-110 мм. Подобные изделия могут иметь различную длину, которая определяется техническими условиями, установленными конкретным трубным заводом. Чаще всего для них используется значение в 12 и более метров.

Коммуникации для безнапорных систем

Особенностью эксплуатации безнапорных систем, включающих дренаж и канализацию, является то, что этот процесс проходит в условиях высокого внешнего давления. По этой причине для них значимыми являются такие качества, как достаточная жесткость и высокий уровень термостойкости.

Поэтому рекомендуемым материалом, из которого следует изготавливать канализационные системы, является двустенная труба ПНД и ПВД типа. Следует помнить, что для производства подобных конструкций используют метод соэкструзии, при которой происходит выдавливание сразу внутреннего и внешнего слоя, после чего сырье подвергается спеканию, что позволяет обеспечить монолитные стенки.

При устройстве систем канализации и дренажа чаще всего используют ПНД трубы, диаметр которых составляет 110 мм. Конструкции подобного размера идеально подходят для бытовых сетей. Если говорить о промышленных модификациях безнапорных ПНД, то они могут иметь диаметр 300, а иногда и 500 мм.

Труба-короб для защиты внутренней электрической проводки

На эту роль рекомендуется выбирать плотную трубу, которая в состоянии обеспечить высокий уровень защиты содержимого от различных воздействий, включая влагу и механические повреждения. По этой причине желательно останавливать выбор на толстостенной трубе гладкой ПНД, выполненной на основе сшитого полиэтилена.

Дело в том, что толщина стенок подобного материала является достаточной для того, чтобы справиться с любой нагрузкой. Поэтому, размещая в такие трубы электрический кабель любого сечения, можно быть уверенным в том, что он будет надежно защищен. В то же время в качестве альтернативы можно выбрать и любую другую полиэтиленовую трубу.

Хотя рассмотренные трубы имеют свои особенности, все же процедура их укладки в трубопровод нее будет иметь даже малейших отличий.

Монтаж ПНД и ПВД труб

Приступая к работам по укладке труб ПНД или ПВД, можно использовать один из следующих методов:

  • Сварка, суть которой сводится к надежному соединению стыка, образованного трубами или трубой и фитингом.
  • Резьбовый метод, который основывается на сборке трубопровода при помощи резьбовых муфт и фитингов.
  • Обжимной метод, при котором основные работы сводятся к сборке трубопровода при помощи и цанговых или пресс-фитингов.

Заключение

Полиэтиленовые трубы ПНД и ПВД отличаются современным исполнением и предлагают немало достоинств покупателям. При этом, хотя они имеют созвучные названия, все же различия между ними имеются. Именно их и нужно учитывать при выборе материала для устройства той или иной системы. Причем подходить к решению этого вопроса следует со всей основательностью, поскольку любая ошибка может сказаться на эффективности работы трубопровода, для которого и выбираются эти изделия.

Если иметь четкое представление о том, какими преимуществами обладают эти изделия и какая технология используется для их изготовления, то поможет принять правильное решение в пользу подходящего варианта. Таким образом, возводимые на основе этих вариантов полиэтиленовых труб системы смогут на протяжении многих лет демонстрировать высокие эксплуатационные характеристики, не создавая проблем в работе.

stoki.guru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
