Описание трубы закладной фланцевая с бобышкой
Труба закладная фланцевая с бобышкой предназначена для установки термопреобразователей с длинным капилляром в кирпичной кладке. Пример обозначения закладной конструкции с бобышкой БФМ20х1,5 для установки на закладной трубе длинной 197 мм из стали 20: БФМ20х1,5-С 197-С
Технические характеристики трубы закладной фланцевой с бобышкой
|
Условное наименование |
d*мм |
|
БФ М20х1,5-С ХХХ-С |
М20х1,5 |
|
БФ М20х1,5 Н ХХХ-Н |
|
|
БФ М27х2,0- С ХХХ-С |
М27х2,0 |
|
БФ М27х2,0- Н ХХХ-С |
|
|
БФ М33х2,0- С ХХХ-С |
М33х2,0 |
|
БФ М33х2,0- Н ХХХ-С |
Длины закладных труб из ряда: 197, 312, 432, 502, 547, 662, 777, 892 мм
Материал –сталь 20 – «С» или 12Х18Н10Т – «Н»
Купить трубу закладную фланцевую с бобышкой,
узнать цену, получить консультацию по применению или разместить заказ, Вы можете по многоканальному телефону +7(812)667-89-01 или через электронную почту: Этот адрес электронной почты защищён от спам-ботов.
Перейти назад (в закладные конструкции по ЗК4 (расширители, бобышки и штуцеры))
Перейти в Каталог продукции
Назад Вперёд
Строительные конструкции:
- — емкостные конструкции, баки
- — вышки, мачты, траверсы
- — строительные металлоконструкции
- — модульные металлоконструкции
Металлоконструкции:
- — шкафы КШО и др
- — щиты управления
- — устройства для отбора проб
- — воздухосборники
Детали трубопровода:
- — тройники, угольники
- — фланцы
- — переходы, переходники
- — узлы обвязки
- — клапана, краны, задвижки
Монтажные изделия:
- — профили
- — мосты кабельные
- — профили, кронштейны
- — стойки
Отборные устройства:
- — давления по ЗК4
- — давления по ЗК14
- — давления по ТУ 36 22 19 05 005-85
- — по ЗК51246464-015-2014
- — давления по ЗК14-2-02
- — сосуды
Изделия на заказ по чертежу:
- — металлоконструкции
- — нетиповые изделия

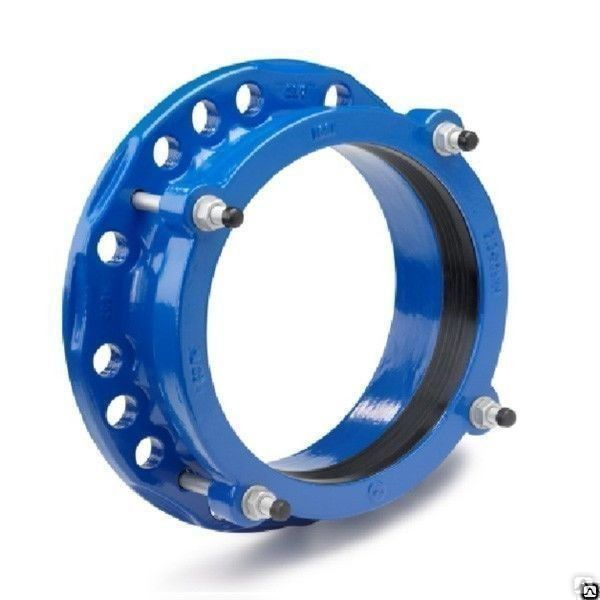

Муфта обжимная фланцевая для ПЭ труб ПФРК Ду 100 в Ижевске в Техкомплект
Муфта обжимная фланцевая для ПЭ труб (ПФРК), Ду 100, Ру 10-Ру 16 в Ижевске по низким ценам в оптовом складе ООО «Техкомплект», ул.
Маяковского,13. Производители: Россия, Китай, Европа. Доставка в Казань
Обжимные муфты фланец/патрубок для соединения участков трубопровода из разных труб или трубопровода с арматурой. Муфты используются для соединения труб с одинаковым или разным диаметром, а так же участков трубопровода из разных материалов (чугун, сталь, асбестоцемент, ПВХ, полиэтилен) с одним гладким концом.
Проход условный, DN: Ду 100
Рабочее давление, МПа: PN 1,0-PN 1,6
Материал исполнения: Сталь.
Вариант исполнения: Для ПЭ труб
Температура рабочей среды: до 70°С
Тип соединения: Фланцевое.
Вес, не более: 10 кг.
Применение: чугунные, стальные, асбестоцементные, ПЭ, ПВХ трубы
Актуальные цены на муфту обжимную по запросу!
Примечание: реальная форма, цвет и параметры обжимной муфты могут отличаться от изображения изделия на сайте.
Описание:
Данный тип стальных обжимных муфт используется при соединении труб разных внешних диаметров и материалов (чугун, сталь, асбоцемент, ПВХ, полиэтилен) с одним гладким концом.
Идеально подходят для проведения ремонтно-восстановительных работ инженерных сетей, когда отсутствует техническая возможность крепления приварного фланца на поврежденной трубе.
Применение в конструкции специального резинового профиля позволяет быстро и надежно обжать стыкуемые трубопроводы из чугуна, стали, бетона и полиэтилена без применения фланцевого соединения и необходимости выполнения сварочных работ.
Металлические поверхности муфт окрашены полимерной краской, обладающей высокой антикоррозийной стойкостью к воде и образующей износостойкое покрытие.
По техническим требованиям заказчика возможно изготовление муфт нестандартных размеров, под заданный диаметр и материал трубы.
Область применения:
Предназначены в качестве соединительной арматуры трубопроводов, транспортирующих воду и другие жидкие вещества, в том числе для нужд хозяйственно-питьевого водоснабжения, канализационных систем.
Мы попробуем сделать лучшее предложение!
Сроки изготовления 3-5 рабочих дней.
Цены и сроки обсуждаем.
Ассортимент
| Условный проход, Ду (мм) | Условное давление, Ру (Мпа) | Длина корпуса без кольца, L (мм) | Диаметр фланца, D (мм) | Кол-во отв-тий, n | Номин. диаметр отверстий, d (мм) | Масса, не более (кг) |
|---|---|---|---|---|---|---|
| 50 | 1,0 / 1,6 | 90 | 160 | 4 | 18 | 10.00 |
| 65 | 1,0 / 1,6 | 90 | 180 | 4 | 18 | 10.00 |
| 80 | 1,0 / 1,6 | 90 | 195 | 8 | 18 | 10.00 |
| 100 | 1,0 / 1,6 | 90 | 215 | 8 | 18 | 10. 00 |
| 125 | 1,0 / 1,6 | 90 | 245 | 8 | 18 | 10.00 |
| 150 | 1,0 / 1,6 | 90 | 280 | 8 | 22 | 10.00 |
| 200 | 1,0 / 1,6 | 120 | 335 | 43442 | 22 | 20.00 |
| 250 | 1,0 / 1,6 | 120 | 390 / 405 | 12 | 22 / 26 | 20.00 |
| 300 | 1,0 / 1,6 | 120 | 440 / 460 | 12 | 22 / 26 | 30.00 |
| 350 | 1,0 / 1,6 | 120 | 500 / 520 | 16 | 22 / 26 | 30.00 |
| 400 | 1,0 / 1,6 | 165 | 565 / 580 | 16 | 26 / 30 | 40. 00 |
| 500 | 1,0 / 1,6 | 165 | 670 / 710 | 20 | 26 / 33 | 40.00 |
| 600 | 1,0 / 1,6 | 165 | 780 / 840 | 20 | 30 / 39 | 70.00 |
| 700 | 1,0 / 1,6 | 165 | 895 / * | 24 / * | 30 / * | 90.00 |
| 800 | 1,0 / 1,6 | 165 | 1010 / 1020 | 24 | 33 / 39 | 100.00 |
| 900 | 1,0 / 1,6 | 165 | 1110 / * | 28 / * | 33 / * | 130.00 |
| 1000 | 1,0 / 1,6 | 165 | 1220 / 1255 | 28 | 33 / 45 | 140. 00 |
| 1200 | 1,0 / 1,6 | 165 | 1455 / 1485 | 32 | 39 / 52 | 200.00 |
| 1400 | 1,0 / 1,6 | 165 | 1675 / * | * / * | * / * | 250.00 |
| 1600 | 1,0 / 1,6 | 165 | 1915 / * | * / * | * / * | 300.00 |
GRAINGER APPROVED Трубный фланец: сталь, резьбовой фланец, размер трубы 3 дюйма, резьбовой фланец с выступом — 4TXF8|FLCS1RTHD300
ГРЕЙНГЕР ОДОБРЕН
- Элемент # 4TXF8
- производитель Модель # FLCS1RTHD300
- UNSPSC # 40142411
- № страницы каталога 2777 2777
Страна происхождения
Варьируется.
Страна происхождения может быть изменена.
Этот резьбовой фланец, ОДОБРЕННЫЙ GRAINGER, позволяет скрепить болтами 2 фланца с прокладкой, образуя герметичное уплотнение, которое облегчает доступ к системе трубопроводов. Фланец предназначен для использования с воздухом, водой, маслом, природным газом или паром.• Используется со стандартными трубами (Список 40) и ниппелями• Сварка не требуется
Коснитесь изображения, чтобы увеличить его.
Наведите курсор на изображение, чтобы увеличить его.
ГРЕЙНГЕР ОДОБРЕН
- Элемент # 4TXF8
- производитель Модель # FLCS1RTHD300
- UNSPSC # 40142411
- № страницы каталога 2777 2777
Страна происхождения
Варьируется.
Страна происхождения может быть изменена.
Этот резьбовой фланец, ОДОБРЕННЫЙ GRAINGER, позволяет соединить 2 фланца вместе с прокладкой, образуя герметичное уплотнение, которое облегчает доступ к системе трубопроводов. Фланец предназначен для использования с воздухом, водой, маслом, природным газом или паром. • Используется со стандартными настенными трубами (Список 40) и ниппелями • Сварка не требуется. 150# УЛ/ФМ
(пока отзывов нет) Написать обзор
Фланец с резьбой NPT 2-1/2 дюйма в полу — фитинг из черного ковкого чугуна 150# — UL/FM
Рейтинг Обязательно Выберите рейтинг1 звезда (худший)2 звезды3 звезды (средний)4 звезды5 звезд (лучший)
Имя
Электронная почта Обязательно
Тема отзыва Обязательно
комментариев Обязательно
- Артикул:
- Б15033ФФ1024К
- MPN:
- 33FF1024C
- Наличие:
- В наличии
- Вес:
- 3,30 фунта
Сейчас: 21,65 доллара США
Часто покупают вместе:
- Описание
- Дополнительная информация
- 0 отзывов
Описание
Размер: 2-1/2 дюйма
Сертификаты: UL/FM
Класс: 150#
Размеры (в дюймах): A= 6,75 B= 5C= 0,37
- Фитинги для труб класса 150 внесены в список UL и одобрены FM при давлении 300 фунтов на кв.
дюйм - Фитинги для труб класса 300 внесены в список UL сертифицирован; NSF/ANSI 61-4 и California AB1953 Бессвинцовая
- Ковкое литье соответствует ASTM A197, ASME B16.3, ASME B16.14 и ASME B16.39
- Горячеоцинкованные трубные фитинги соответствуют ASTM A153
- Резьба NPT на всех трубных фитингах в соответствии с ASME B1.20.1
- Независимая лабораторная проверка: фитинги соответствуют применимым химическим и физическим свойствам.
- Производственные мощности соответствуют стандартам ISO 9001:2008 и ISO 14001.
- Фитинги проходят 100% испытания воздухом.
- Имеются канадские регистрационные номера (CRN)
- Отличия и лучшее применение: Черные трубы и фитинги из оцинкованной трубы
- Соединения NPT, NPTF и NPS
дюймПросмотреть всеЗакрыть
Дополнительная информация
Размер (дюймы): | 2,50 (2-1/2″) |
Тип материала: | Черный ковкий чугун |
Тип продукта: | Напольный фланец |
Категория: | Фитинги для труб |
Номинальное давление (psi): | 150 |
Концевое соединение: | NPT |
Спецификации или стандарты: | UL/FM |
Вес (фунты): | 3,3 |
Дополнительно: | Импорт |
