ТРМ 11-01, ТРМ 11-10, ТРМ 11-11

Технические характеристики ТРМ-11

Характеристики ТРМ Значение
Диапазон контролируемых температур, °С 25…200
Погрешность срабатывания, °С ±4
Дифференциал, °С 2…10
Диапазон напряжений коммутируемой цепи, В постоянный ток 24…220
переменный ток 24…220
Мощность, коммутируемая контактами в цепях постоянный ток (при t =0.005с), Вт 100
переменный ток (при cos j =0.4), B·A 20
Максимальная коммутируемая мощность одним контактом в цепях переменного тока (при cos j =0.4), B·A, не более 250
Минимальная сила тока, коммутируемая контактами, А 0,1
Длительно допустимая сила тока контактов, А, не более 2
Коммутационная износостойкость реле, циклов ВО, не менее 200 000
Коммутационная износостойкость одного контакта реле для цепей с мощностью до 250B·A, циклов ВО, не менее 10 000
Механическая износостойкость, млн. циклов 16
Масса, кг, не более 0,11

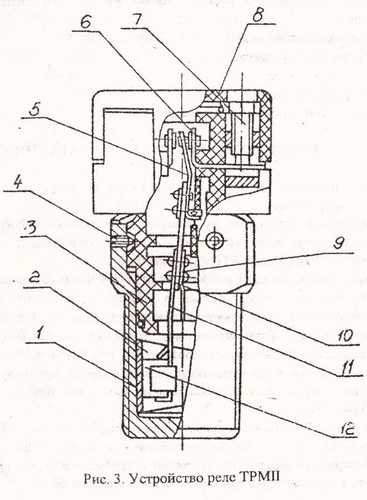

Устройство и работа ТРМ 11

Принцип действия реле ТРМ 11, основан на свойстве термомагнитного материала, изменять свою магнитную проницаемость с изменением температуры.

  • 1) металлический корпус
  • 2) термомагнитное кольцо
  • 3) два изоляционных вкладыша
  • 4) винты для предохранения поворота вкладышей
  • 5) подвижные контакты — мостик
  • 6) неподвижные выводы
  • 7) винтовые зажимы
  • 8) крышка, которая защищает ТРМ-11 от попадания внутрь посторонних предметов
  • 9) пружина
  • 10) планка, закрепленная во вкладышах
  • 11) скоба
  • 12) постоянный магнит, закрепленный скобой

В исходном положении реле ТРМ-11, постоянный магнит притянут к термомагнитному кольцу, контакт 1-2 замкнут.

При увеличении температуры, магнитная проницаемость уменьшается и при достижении определенной температуры, термомагнитный материал теряет свои свойства настолько, что постоянный магнит под действием пружины отходит от кольца — контакт 1-2 размыкается, а контакт 2-3 замыкается.

При понижении температуры, термомагнитный материал восстанавливает свои магнитные свойства. Между кольцом и магнитом возникает сила магнитного притяжения и, когда эта сила станет больше пружины, магнит притянется к кольцу, в результате чего контакт 1-2 замкнется, а контакт 2-3 разомкнется.

Простое и надёжное термореле ТРМ-11, термочувствительный элемент которого основан на свойстве термомагнитного материала изменять свою магнитную проницаемость с изменением температуры и расположен внутри болта с резьбой М22, который вкручивается в отверстие для контроля температуры. Диапазон температур 25 … 200 °C

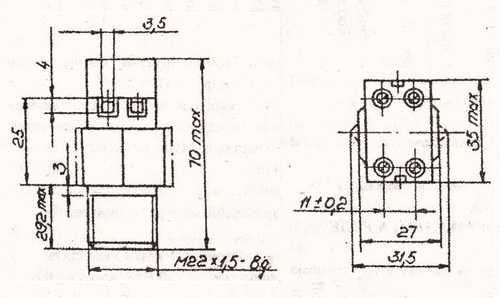

Габаритные размеры ТРМ-11

www.tehpostach.kiev.ua

Реле температурное ТРМ-11-11 в Белгороде

Температурное реле ТРМ

Реле температурное ТРМ-11 используется температурных контрольных устройствах с неагрессивной газовой или жидкой средой, при номинальном напряжении до 220В и частотой 50 Гц или 60Гц постоянного или переменного тока.

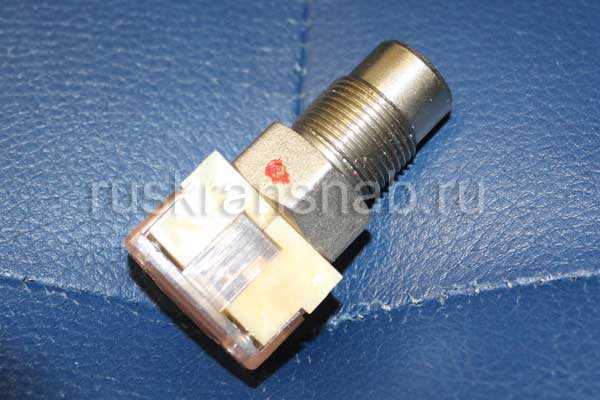

Рис. 1. Реле ТРМ-11

Диапазон температур составляет 25…200°С с шагом в 5°С.При изготовлении диапазон регулируется.

Условия работы

Уровень относительной влажности воздуха в пределе до 98%, если температура 35°С.

Колебания температуры воздуха -50…+55°С.

Среда должна быть невзрывоопасной, не должна содержать жидкости, пыли и агрессивных газов, чтобы не нарушать работу реле.

Уровень высоты над  морем – не больше 2400 м.

Уровень вибрации диапазоне частот 1-100Гц при ускорении 9,8м/с²(1g), в диапазоне 5-15Гц при ускорении 29.4м/с²(3g).

Может занимать произвольное рабочее положение в среде.

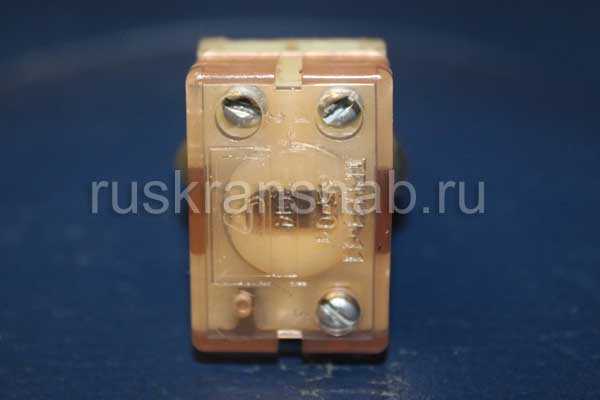

Рис. 2. Реле ТРМ-11 вид сзади

Технические данные

Характеристика

Величина измерения

Значение

Вес

Кг

0,065

Уровень защиты

IP

30

Продолжительность допустимого тока контактов

А

2

Уровень минимальность силы тока

А

0,1

Напряжение постоянного тока

В

220

Напряжение переменного тока

В

220

Замыкающие контакты

шт

1

Размыкающие контакты

Шт

1

Дифференциал

°С

2-10

Погрешность при срабатывании

°С

±4

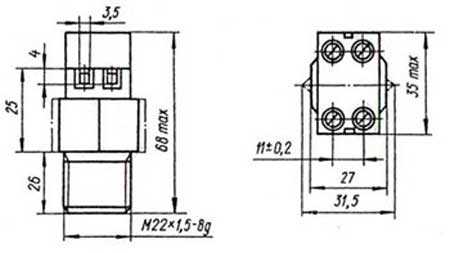

Рис. 3. Габариты ТРМ-11



Рис. 4. Электрическая схема ТРМ-11



  • a — с одним размыкающим и одним замыкающим контактами;
  • b — с одним замыкающим контактом;
  • c — с одним размыкающим контактом.
Климатические исполнения реле

У – используется в районах с умеренным климатом;

Т – районы с климатом тропического характера;

З — закрытые помещения без искусственного контроля условий;

УХЛ – районы с холодным и умеренным климатом.

4 – закрытые помещения с искусственным контролем климата.

ruskransnab.ru

Реле температурное ТРМ 11-01

Реле температурное ТРМ 11-01 применяется в устройствах контроля температуры неагрессивной жидкой или газовой среды и для коммутации цепей постоянного и переменного тока частоты 50 и 60Гц с номинальным напряжением 220В.

Реле изготавливаются отрегулированными на температуру в диапазоне 25…200°С через каждые 5°С.

ТРМ 11-01 условия эксплуатации

Температура окружающего воздуха -50…+55°С.
Относительная влажность окружающего воздуха — не более 98% при температуре 35°С.
Высота над уровнем моря — не более 2400м.
Окружающая ТРМ 11-01 среда взрывобезопасная, не содержащая агрессивных газов, жидкостей, пыли в концентрациях, нарушающих работу реле.
Вибрация в диапазоне частот 1-100Гц при ускорении 9,8м/с²(1g), в диапазоне 5-15Гц при ускорении 29.4м/с²(3g).

Рабочее положение реле в контролируемой среде произвольное.

Реле ТРМ 11-01 также пригодны для эксплуатации:
В макроклиматических районах с умеренным климатом (У) и макроклиматических районах как с сухим, так и с влажным тропическим климатом (Т) в закрытых помещениях с естественной вентиляцией без искусственно регулируемых климатических условий (категория размещения 3).
В макроклиматических районах с умеренным и холодным климатом (УХЛ) в закрытых помещениях с искусственно регулируемыми климатическими условиями (категория размещения 4).

Реле температурное ТРМ 11-01

Цена температурного реле ТРМ 11-01 зависит от условий заказа, способа оплаты и условий поставки. Форма оплаты любая. Ищем торговых представителей в регионах для продвижения нашей продукции. Приглашаем к взаимовыгодному сотрудничеству предприятия любых форм собственности и физических лиц.

Реле температуры смотрите ниже

Реле температуры Т35П-01-50



sudovoe-snab.ru

11-01 — наличие на складах

ПроизводительНаименованиеИнформацияЦенаСклад
NONAMEТРМ-11-01 T=0-100°С При заказе от 1000$ по строке — обратитесь к менеджеру за скидкой!по запросу [4-7 дней]
NONAMEТРМ-11-01 T=0-105°С При заказе от 1000$ по строке — обратитесь к менеджеру за скидкой!по запросу [4-7 дней]
NONAMEТРМ-11-01 T=0-110°С При заказе от 1000$ по строке — обратитесь к менеджеру за скидкой!по запросу [4-7 дней]
NONAMEТРМ-11-01 T=0-115°С При заказе от 1000$ по строке — обратитесь к менеджеру за скидкой!по запросу [4-7 дней]
NONAMEТРМ-11-01 T=0-120°С При заказе от 1000$ по строке — обратитесь к менеджеру за скидкой!по запросу [4-7 дней]

efind.ru

Реле ТРМ-11

Реле ТРМ-11 является температурным типом реле.

Об оборудовании

Температурное реле ТРМ-11 проводит рабочее время в вычислительных устройствах, которые в своем рабочем процессе следят за температурой. Среда, где вычисляется и контролируется температура, может быть как жидкой, так и газовой. Помимо среды можно реле может работать в направлении коммутации цепи с любым типом тока.

Продукция весьма интересна для предприятий газовой отрасли. Может испытать свои технические возможности на нефтеперерабатывающих заводах. Перспективным направлением для реле ТРМ является энергетическая промышленность. Приобрести для себя данный продукт могут так же машиностроительный комбинат; водонапорная станция; предприятия по работе с химическими продуктами.

Реле ТРМ11 – ХХ – ХХХ – 04

  • ХХ – показатель замыкающего (0 или 1) и размыкающего (0 или 1) контакта.
  • ХХХ – необходимый показатель по температуре уставки.
  • 04 – вид исполнения согласно климатическим условиям.

Условия по работе, описание

Не желательно работать с тепловым реле на высоте более 1 950 метров. В окружающую реле среду могут находиться только взрывоопасные консистенции воздушной прослойки. Но при этом воздух не должен иметь слишком большой слой пыли, который может нарушить рабочие возможности для реле. Разрушающие благодаря своему составу газы или пар, должны полностью отсутствовать в помещении, где находится энергетическая установка с нашим реле. Присоединительные выводы должны соблюдать присвоенную степень по защите IP00. Собственная защита ТРМ имеет марку IP30. В месте, где крепится реле, вибрационные значения не должны превышать 1g во время ускорения при частоте 0…101 Герц; а так же ускорение может достигнуть 3g при диапазонном показателе 5…15 Герц.

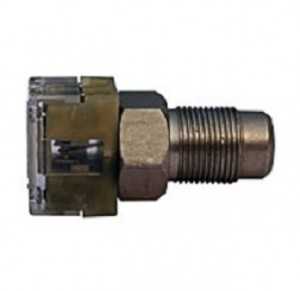

Продукт имеет простой внешний вид. Его нижняя часть выполнена в виде болта. Эту часть мы можем вкрутить в рабочее устройство. С другой стороны находится датчик реле. Его крышка является прозрачной крышкой из пластика. Остальная часть датчика сделана из коричневого пластика. Внутри находятся все электрические комплектующие для работы в цепях тока.

amtorg.com.ru
