Трехходовой клапан – принцип работы

Для управления потоками, которые транспортируются по технологическим трубопроводам, применяются трехходовые клапаны. Они относятся к регулирующей трубопроводной арматуре и служат для изменения параметров среды.

Область использования

Промышленные трехходовые клапаны устанавливаются в системах автоматического типа и востребованы:

в трубопроводах предприятий химической, пищевой, нефтеперерабатывающей и нефтехимической отраслей;
в сетях приточной вентиляции и при сооружении магистралей горячего водоснабжения и отопления;
в газовых хозяйствах.

Перечень сред, для управления которыми применяется клапан, включает продукты из нефти и углеводороды в жидком виде, пар и воду, аммиак и воздух, нефть и масляные фракции. Условия эксплуатации определяет климатическое исполнение трехходового клапана, а сферу применения — нюансы конструкции и принцип действия.

Совет! Обратите внимание! Температура окружающей среды, при которой устройства выполняют свои функции, может варьироваться от -25 (35) °C до +50 °C. Нижний предел зависит от вида исполнительного механизма.

Особенности конструкции

В отличие от двухходовых устройств конструкция трехходового клапана отличается наличием трех патрубков. Перечень основных деталей клапана включает:

прочный и надежный корпус;
крышку, которая фиксируется с помощью фланцев и крепежа;
узел, предназначенный для регулирования, и состоящий из плунжера и двух седел;
мембранный/электрический исполнительный механизм;
шток, обеспечивающий соединение исполнительного механизма и узла для регулировки потоков.

Рабочий узел изготавливают из стали разных марок, а крышку и корпус — из углеродистой, легированной и нержавеющей стали. Герметичность соединений по отношению к окружающей среде достигается благодаря прокладкам и сальниковому уплотнению.

Трехходовые клапаны с фланцевым соединением отличаются следующими преимуществами:

Высокими показателями герметичности.
Чтобы исключить протечки в местах крепления с трубопроводом, используют прокладки из синтетической резины, фторопласта и других материалов.
Простотой установки. Благодаря конструкции крепежных элементов при монтаже клапанов для регулировки перемещаемой среды не требуется сложного технологического оборудования.

Повышенный расход металла, который наблюдается при изготовлении фланцевых клапанов и способствует увеличению стоимости, компенсируется за счет продолжительного срока службы и ремонтопригодности. Наличие фланцев предусматривает многократный демонтаж и установку при проведении ремонтных и профилактических работ. Для поддержания герметичности соединений следует обеспечить своевременное подтягивание стыков устройств, используемых для регулировки потоков.

Виды и принцип действия

Нюансы функционирования трехходовых клапанов зависят от их назначения. Они устанавливаются в технологических трубопроводах и служат в качестве разделителя или смесителя (перепутали местами) потоков транспортируемой среды.

В первом случае устройства для регулировки имеют один входной и два выходных патрубка. Управление трехходовым разделительным клапаном осуществляется с помощью исполнительного механизма, который развивает определенное усилие и передает его на плунжер. Тот приходит в движение и перемещается вверх и вниз, обеспечивая открытие или закрытие проходных отверстий седел и осуществляя регулировку расхода транспортируемой среды.

Смесительный трехходовой клапан также управляется с применением исполнительного механизма, но имеет два входных патрубка и один выходной. При передаче усилия плунжер начинает двигаться вверх и вниз и способствует открытию или закрытию проходных отверстий седел, что позволяет регулировать расход перемещаемой по трубопроводам среды.

В этом заключается существенное различие трехходовых моделей от двухходовых клапанов. Они имеют два патрубка и обеспечивают регулировку потоков, изменяя расход перемещаемой среды через проходное сечение.

По своей конструкции смесительный и разделительный клапаны несколько схожи, так как состоят из корпуса, привода, рабочего узла, крепежных деталей и уплотнений. Основное различие заключается в строении элемента, предназначенного для регулировки потоков транспортируемых сред.

Обратите внимание! Трехходовой клапан нельзя применять в качестве запорной арматуры, поскольку он не обеспечивает полное перекрытие подачи транспортируемой среды. Закрытым может оставаться лишь один из патрубков, а два остальные всегда открыты.

Варианты исполнительных механизмов

Трехходовой клапан с МИМ

Трехходовой клапан с ЭИМ

Исполнительные механизмы представляют собой устройства, с помощью которых приводятся в движение рабочие органы разделительных и смесительных трехходовых клапанов. Обычно они состоят из элемента для регулировки, привода и прибора, который обеспечивает управление.

Различают следующие виды исполнительных механизмов:

Электрический (ЭИМ).
Мембранный (МИМ). Он относится к пневматическим устройствам, которые обеспечивают преобразование сигнала в механическое движение за счет давления сжатого воздуха.

Смесительный трехходовой клапан с электроприводом, как и разделительный клапан, отличается простотой монтажа и может взаимодействовать с различными измерительными приборами. Они обеспечивают оперативную передачу сигнала от управляющего устройства, в том числе и на удаленном расстоянии. Модели с электроприводом почти бесшумны во время работы, экологически безопасны, могут управляться дистанционно и имеют высокую точность настроек.

Среди недостатков такого оборудования можно выделить возможность отключение двигателя в случае повреждения электрической сети и повышенную чувствительность к влажности окружающего воздуха. Кроме того, тип электрического привода должен соответствовать условиям эксплуатации. К примеру, для устройств, с помощью которых можно разделить или смешать потоки транспортируемых взрывопожароопасных сред, понадобится взрывозащищенный электрический исполнительный механизм.

Для пневматического привода характерны следующие преимущества:

простота функционирования;
возможность использования в районах с экстремальной температурой;
применение в трубопроводах, по которым перемещаются взрывопожароопасные среды;
малый вес.

К недостаткам МИМ, которые используются для функционирования трехходовых клапанов, относятся вероятность появления конденсата и сравнительно низкий КПД. Они обеспечивают недостаточную точность и плавность хода без применения специальных дополнительных устройств.

Обратите внимание! На случай аварийной ситуации конструкция устройств, укомплектованных МИМ или ЭИМ, предусматривает ручное управление.

Нюансы монтажа и обслуживания

Перед установкой клапанов в технологическом трубопроводе необходимо визуально осмотреть все детали и исключить наличие внешних механических повреждений. Кроме того, нужно проверить состояние соединения устройства с ЭИМ или МИМ, а также плавность и легкость хода штока. Оборудование, с помощью которого можно разделить или смешать потоки транспортируемой среды, следует очистить от консервационной смазки и промыть растворителем.

Монтаж клапана осуществляется горизонтально, располагая его исполнительным механизмом вверх.

Если устройство размещается под наклоном, то под ЭИМ или МИМ понадобится установить опоры. Монтаж ниже линии горизонта запрещается.

При установке клапанов в технологических трубопроводах нужно также выполнять следующие правила:

Располагать устройство таким образом, чтобы стрелка на корпусе совпадала по направлению с движением транспортируемой среды.
Обеспечить защиту изделий с ЭИМ от атмосферных осадков, если установка предполагается на открытом воздухе.
Использовать фильтр при наличии в перемещаемой среде примесей, размер которых более 70 мкм.
Устанавливать запорную арматуру, чтобы обеспечить возможность демонтажа разделяющих или смешивающих клапанов.
Избегать воздействия вибрации и других нагрузок от трубопровода, для чего предусматривают опоры или компенсаторы.

Место установки оборудования должно быть доступным, чтобы создать необходимые условия для профилактического осмотра и проведения ремонтных работ.

Помимо соблюдения технологии монтажа для продолжительного функционирования клапанов важно своевременное и технически грамотное обслуживание. Его проведение осуществляется при отсутствии давления в трубопроводе и предусматривает каждые 6 месяцев проверку:

общего состояния;
герметичность сальникового уплотнения;
крепежных соединений.

При этом запрещается использование уплотнений меньшего или большего сечения при замене расходных материалов. Также не допускается разборка клапана при наличии в нем остатков среды, подтяжка фланцевых соединений и применение устройства в качестве опоры для трубопровода. Органы управления оборудования должны быть защищены от самопроизвольного включения и иметь конечные выключатели для сигнализации.

Обратите внимание! Монтажные работы должны проводиться с соблюдением требований безопасности, а при использовании ЭИМ нужно обеспечить возможность подключения заземления.

Особенности выбора

При выборе трехходового клапана для установки в технологическом трубопроводе, необходимо сначала определиться с его назначением. Это обусловлено тем, что устройства для смешивания или разделения потоков среды отличаются принципом действия и особенностями конструкции. Кроме того, нужно обращать внимание на следующие параметры:

условный проход;
пропускную способность;
вид и характеристики исполнительного механизма;
рабочие и максимально допустимые показатели температуры и давления.

Основные характеристики клапанов указываются в сопроводительной документации и на корпусе изделий. Маркировка осуществляется согласно требованиям ГОСТ 4666-2015 и предусматривает следующие виды:

Литым способом на лицевой стороне корпуса с указанием материала, условного диаметра и давления. На обратной стороне должен находиться товарный знак изготовителя.
На прикрепленной к поверхности корпуса табличке указывают схему, по которой происходит подача транспортируемой среды.
В табличке, зафиксированной на крышке, должна быть отражена следующая информация — наименование производителя, маркировка согласно таблице фигур и заводской номер. Кроме того, указывают условное давление и диаметр, дату изготовления и знак обращения на рынке стран, входящих в Таможенный союз.

Наружные поверхности клапанов окрашивают в цвет, который выбирают в соответствии с ГОСТ или с учетом пожеланий оптовых покупателей. Каждому виду материала обычно соответствует свой цвет.

Обратите внимание! Разъемные соединения новых устройств должны иметь гарантийные пломбы. Места их размещения указываются в сборочных чертежах и отмечаются пятнами эмали красного цвета.

Принципы работы трехходового клапана в отоплении

Трехходовой клапан — это разновидность запорно-регулирующей арматуры. Принцип работы трехходового клапана заключается в регулировании потоков тепло-, холодоносителей в системах отопления и охлаждения, а также воздуха или газов в воздушных и газораспределительных системах.

Содержание

Задача трехходового клапана

Назначение трехходового клапана — перенаправление, смешивание или разделение рабочего потока/среды, что определяется, в конечном итоге, назначением системы в целом.

Применяется в трубопроводных системах котельных, станций охлаждения, водоснабжения и вентиляции.

Конструкция и работа трехходового клапана

Клапан имеет три отверстия, их ещё называют портами, каждое из которых либо имеет свое назначение — только вход или выход, либо может быть и тем и другим.

Принцип работы трехходовой клапана такой — рабочий поток попадает во входное отверстие/отверстия и его дальнейшее направление регулируется затвором, расположенным внутри клапана.

По принципу действия затворы разделяются на шаровые, конусные и цилиндрические. Затвор соединен с внешней ручкой или приводом, вращением которых затвор приводится в движение. Рабочий поток проходит через зазор между затвором и седлом — конусные затворы, или отверстием в затворе и стенкой клапана — шаровые и цилиндрические затворы.

Иногда в конструкции трехходового клапана используют обратные клапаны для предотвращения обратного потока рабочей среды из-за разности давления в присоединенных трубах системы.

Виды и особенности трехходовых клапанов

По принципу работы и воздействию на среду трехходовые клапаны можно разделить на переключающие, смешивающие и разделительные.

Если необходимо менять направление среды в системе, то используют переключающий клапан. Поворот ручки вращает затвор, закрывается одна труба и открывается другая. Рабочая среда начинает двигаться в другом направлении.

Если стоит более сложная задача — задача разделения или смешивания рабочего потока, то используют регулирующий трехходовой клапан. Монтаж производится по принципу «один вход — два выхода». Если стоит задача смешивать потоки, например, поддерживать температуру рабочего потока заданной величины, то по принципу «два входа — один выход».

По принципу работы и управления трехходовые клапаны разделяются на клапаны с ручным управлением и управлением с применением различных видов приводов.

Ручное управление подразумевает применение силы человека для приведения в движение затвора клапана. Такие клапаны просты и надежны в эксплуатации.

Более сложные конструкции используют электрический привод и регулировку положения затвора сервоприводами, а термостатические клапаны в качестве привода используют термоэлемент, который под действием температуры рабочей среды меняет положение затвора.

Эти клапаны могут быть использованы в системах автоматического регулирования, например, в системах, поддерживающих заданную температуру отапливаемого объекта.

Из-за более сложной конструкции такие клапаны имеют более низкую надежность.

На надежность работы клапана любой конструкции также влияет наличие в рабочей среде абразивных частиц. Это снижает срок службы клапана.

Материалы для изготовления клапанов традиционны в области трубопроводной арматуры. Изготавливают их из нержавеющей стали, латуни, бронзы, чугуна. Выбор материала определяется агрессивностью среды, рабочим давлением и температурой.

Важным параметром клапана является герметичность его конструкции.

Герметичность клапана обеспечивается внутренними уплотнениями. Их подразделяют на сальниковые (как правило, волокнистые материалы — лен, пенька, со смазкой) и натяжные (сталь по стали, фторопласт, специальная резина по стали и пр.)

Для подсоединения клапана к трубе применяются разъемные — фланцевые и муфтовые, и неразъемные — под сварку, соединения. Достоинства разъемных соединений в их ремонтопригодности, а недостатки — в более низкой степени уплотнения по сравнению с неразъемным соединением. В ответственных, с точки зрения утечек, системах применяют клапаны со сварочным соединением.

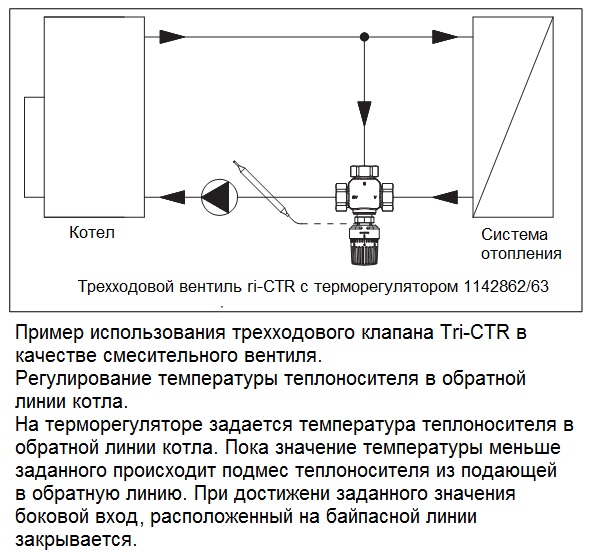

Трехходовой смесительный вентиль

Как известно, самый лучший способ экономии энергоносителей – это подача подогретой воды в радиаторы. Даже , если удастся учесть все потери тепла, а также обустроить отопительный контур полностью согласно данным теплового расчета, то исключение сбоя в балансе тепла все равно невозможно. Для своевременной реакции на указанные процессы в магистраль как раз и устанавливается трехходовой смесительный вентиль.

Его использование возможно и при обычном радиаторном отоплении, и для отопления пола. Такой вентиль обеспечивает cмешивание потоков, поступающих от теплоносителей с разным уровнем температуры. Это необходимо для того, чтобы получить необходимую температурную планку. Возможность перенаправить или распределить потоки теплоносителей.Защиту покрытий от возможного перегрева.

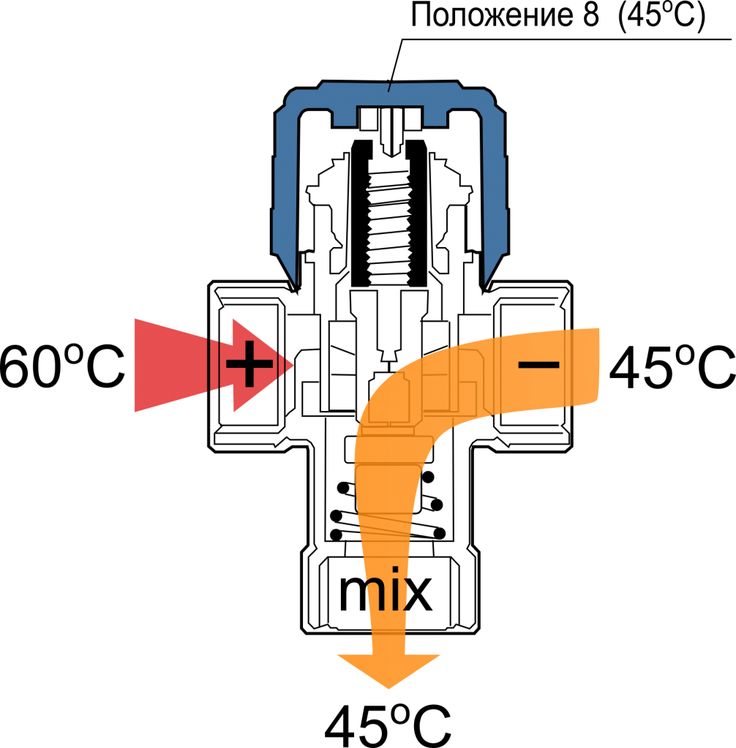

Трехходовой термостатический вентиль

Трехходовой термостатический смесительный вентиль используется для того, чтобы поддерживать уровень заданной температуры горячей воды в системах ГВС, а также для обеспечения бесперебойной работы напольного отопления.

Одной из важных функций трехходового термостатического вентиля выступает обеспечение защиты от ожогов. Если холодная вода внезапно перестанет поступать, то клапан автоматически прекратит подавать и горячую воду тоже.

Каждый вентиль оборудован специальной ручкой, с помощью которой можно настроить нужную температуру и обеспечить быстрое реагирование на изменения температурных показателей, а также давления воды. Уже разработаны и версии вентилей, где имеется встроенный обратный клапан.

Трехходовой термостатический вентиль применяется в разделительных и смесительных узлах разного рода систем. Такой вентиль можно поворачивать, как вручную, так и с применением электропривода. Данный вид вентиля представлен в качестве сантехнической арматуры, способной задавать конкретный уровень нагрева жидкости посредством смешения потоков разной температуры. За счет изменения соотношения указанных потоков удастся на выходе получить итоговую температуру.

Такой вентиль бывает не только трех, но и четырехходовым. Первый вариант будет понижать температуру носителя, при втором же появляется возможность создания раздельных регулируемых контуров.

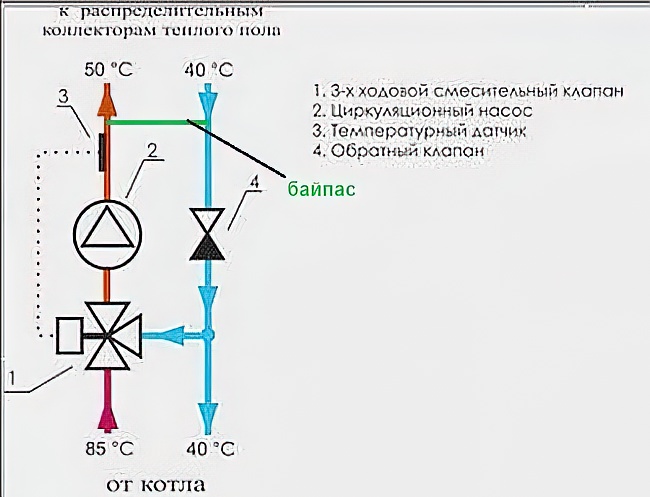

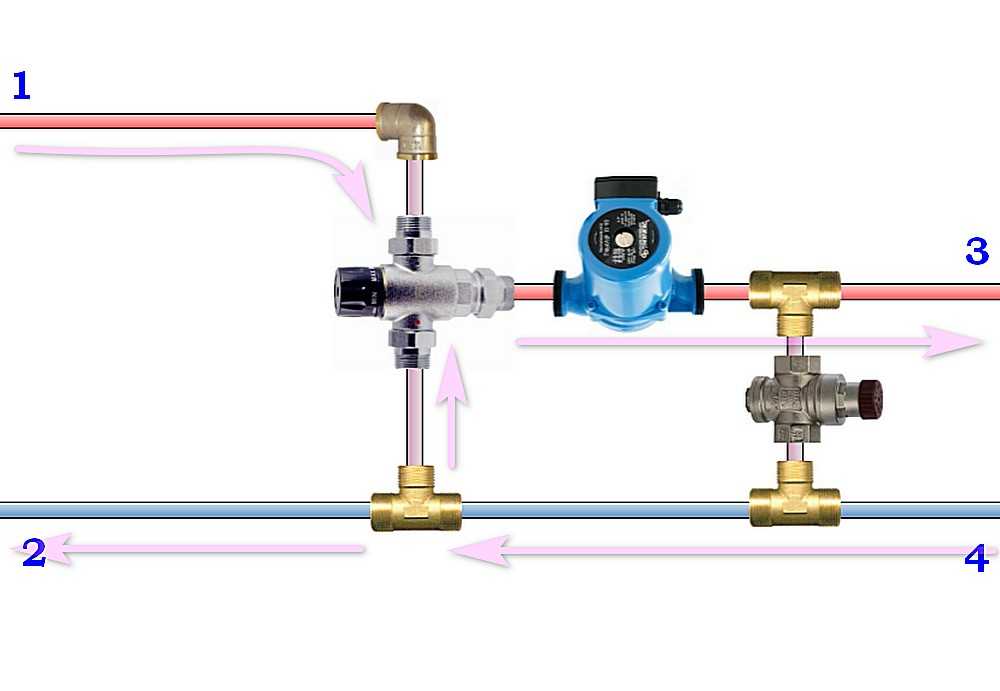

Трехходовой клапан для теплого пола

Отопительная система «водяной теплый пол» существенно отлична от классического радиаторного обогрева. Суть в том, что для контуров отопления, что лежат на полу в бетонной стяжке, требуется не такая высокая температура носителя, как в радиаторе. Теплые полы относятся к системам с низкой температурой, подключить которые можно посредством нагревательных приборов или за счет подключения горячей воды к источнику в смесительном узле.

Для реализации обогрева с соблюдением санитарных норм, нужно существенно снизить температуру воды, что поступает от источника нагрева в водяной контур. Эту функцию как раз и выполняет трехходовой термостатический вентиль.

Выбирая трехходовой клапан, нужно учесть ряд характеристик, связанных с работой котла и с арматурой, которая эту работу регулирует.
На выбор могут оказать влияние следующие характеристики:
Показатели пропускной способности;Рабочие параметры теплового носителя. Они прописываются к документам, что прилагается к котлам. Обычно оптимальная температура «обратки» не превышает +45-50С.Тип привода. Речь идет о важном энергонезависимом трехходовом смесительном клапане, который обладает механическим регулятором. С его помощью будет обеспечиваться стабильность температуры теплового носителя. При этом интенсивность нагрева помещения в учет не берется.
Можно также выбрать и устройство с электронным управлением, которые обеспечат возможность устанавливать параметры нагрева в каждой комнате в помещении. Такие клапаны крайне чувствительны к перепадам температур в самом помещении.

Трехходовой клапан — незаменимый элемент современных трубопроводных систем различного назначения и с различными рабочими средами.

Установка трехходового клапана

Выбирая трехходовой клапан, нужно учесть ряд характеристик, связанных с работой котла и с арматурой, которая эту работу регулирует.

На выбор могут оказать влияние следующие характеристики:

Показатели пропускной способности;
Рабочие параметры теплового носителя. Они прописываются к документам, что прилагается к котлам. Обычно оптимальная температура «обратки» не превышает +45-50С;
Тип привода. Речь идет о важном энергонезависимом трехходовом смесительном клапане, который обладает механическим регулятором. С его помощью будет обеспечиваться стабильность температуры теплового носителя. При этом интенсивность нагрева помещения в учет не берется

Можно также выбрать и устройство с электронным управлением, которые обеспечат возможность устанавливать параметры нагрева в каждой комнате в помещении. Такие клапаны крайне чувствительны к перепадам температур в самом помещении.

Подписывайтесь так же на наш Youtube, группу Вконтакте, Яндекс Дзен. Там много полезного и интересного контента!

3-ходовой шаровой кран Артикул

Содержание артикула

Какие типы трехходовых шаровых кранов существуют?
Как работает трехходовой шаровой кран
Какой тип трехходового шарового крана лучше?
Как я могу использовать трехходовой Т-образный клапан, но при этом перекрывать все потоки?
Как определить направление потока в трехходовом шаровом кране
Почему мои потоки не будут правильно смешиваться с 3-ходовым клапаном?
Нужны ли мне соединения или фланцы на 3-ходовом клапане?
5 вещей, которые вы должны знать при выборе 3-ходового шарового крана

Какие типы трехходовых шаровых кранов существуют?

Существует два типа трехходовых шаровых кранов: L-образный и T-образный. L-порт может отправлять поток один так или иначе или может отключить его полностью. T-Port будет выполнять все тот же поток задач как L-порт, но не может быть отключен. Кроме того, T-Port может смешивать потоки отправка или получение потока в/из тройника в обе стороны. «Т» и «Л» относятся к форме отверстия в шаре.

Как работает 3-ходовой шаровой кран

3-ходовой шаровой кран работает путем поворота ручки, которая вращает шар в корпусе клапана, в совместите вырезанные каналы в шаре с входами и выходами клапана. Вырез шара в форме буквы «L» на клапане с L-образным отверстием направляет жидкость под углом 90 градусов от одного порта в другой. Т-образный вырез шара на Т-образном клапане также может от одного порта к другому, но также может быть повернут так, чтобы буква T совпадала с буквой «T». форма клапана и все три порта смешанные.

L-образный клапан

T-образный клапан

Какой тип трехходового шарового крана лучше?

Лучший тип трехходового шарового крана для вашего применения зависит от того, предвидите ли вы нужно перекрывать все порты на любом этапе работы или смешивать все три потока. Если есть требование полностью закрыть клапан, тогда вам следует выбрать L-образный порт. Если здесь требуется смешать все три потока, то следует выбрать Т-порт.

Как я могу использовать трехходовой клапан с Т-образным портом, но при этом перекрывать все потоки?

Чтобы перекрыть все потоки на трехходовом клапане с Т-образным портом, необходимо добавить отдельный клапан к две противоположные ветви тройника. Чтобы перекрыть поток, два клапана должны быть закрыты. и шар в трехходовом клапане повернут лицом к задней части клапана. Лучшее решение заключается в установке тройника с одним вентилем на каждом ответвлении.

Как определить направление потока в 3-ходовом шаровом кране

На 3-ходовом шаровом кране на рукоятке имеется Т-образный стрелочный индикатор, имитирующий вырезанная часть шара внутри клапана. Ссылаясь на этот знак, можно установить, в каком направлении (направлениях) поток будет проходить через клапан.

Почему мои потоки не смешиваются должным образом с 3-ходовым клапаном?

Для точного смешивания потоков в трехходовом Т-образном клапане важно, чтобы обе подающие трубы иметь одинаковый стабильный статический напор и трубопроводы достаточно большого диаметра. диаметра, чтобы при изменении расхода статический напор не менялся существенно. Смешанные потоки из напорных баков постоянной высоты легче сбалансировать, тогда как от перекачиваемых источников — нет (если только насосы не оснащены постоянным давлением инверторы). Если это не так, то давление в трубе со временем будет меняться. и пропорции смешивания также будут меняться со временем. Это изменение иногда может занять несколько часов или дней, чтобы быть достаточно большим, чтобы его заметили.

Нужны ли мне соединения или фланцы на 3-ходовом клапане?

На определенном этапе клапан может либо засориться, либо изнашиваться. Муфты или болтовые фланцы на клапане позволяет снимать корпус клапана для обслуживания или замены. Без Чтобы это сделать, трубу нужно будет обрезать как минимум с двух из трех сторон клапан, что приведет к гораздо более длительному простою вашей системы пластиковых труб.

Наши 3-ходовые шаровые краны стандартно поставляются с соединениями.

5 вещей, которые следует знать при выборе трехходового шарового крана

Клапаны с L-образным отверстием могут направлять поток только на 90 градусов или полностью перекрывать его
Т-образные клапаны могут направить поток в любом направлении, но не могут полностью перекрыть его
Клапан со штуцерами или фланцами на каждом порту значительно упрощает обслуживание
Стрелочная диаграмма в верхней части рукоятки показывает положение вырезанного шарика. внутри клапана
Для смешивания потоков с помощью Т-образного клапана динамический напор двух смешивающихся потоков должен быть последовательный

Как работает трехходовой шаровой кран?

Многоходовые шаровые краны, такие как 3-ходовой шаровой кран, обеспечивают множество решений для управления технологическими процессами. Эти клапаны обеспечивают большую гибкость, когда приложение имеет дело с более чем одной средой. Тем не менее, многопортовые клапаны могут немного сбить с толку тех, кто не использовал их раньше. Прежде чем вы узнаете о трехходовом шаровом кране, убедитесь, что вы поняли, что такое обычный шаровой кран.

В этой статье вы узнаете, что такое 3-ходовые шаровые краны и каков их рабочий механизм. Мы также обсудим различные типы трехходовых шаровых кранов, а также области применения каждого типа.

Что такое трехходовой шаровой кран?

Поставщики шаровых кранов должны разработать конструкции шаровых кранов, которые могут использоваться для нескольких процессов без необходимости установки более одного клапана. Поэтому были разработаны многоходовые шаровые краны.

Существует два различных типа 3-ходовых клапанов с приводами для управления различными путями потока – L-порт и T-порт. Шаровой кран имеет особую конструкцию L- или T-образной формы. L-образный порт может направлять поток в ту или иную сторону или полностью перекрывать его.

T-порт выполняет все те же задачи потока, что и L-порт, за исключением того, что его нельзя отключить. Кроме того, Т-образный порт может смешивать потоки, доставляя и получая потоки с обеих сторон тройника. Xhaval предлагает 3-ходовые шаровые краны классического дизайна с современными инновациями.

Трехходовой клапан имеет три отверстия, которые могут действовать как вход и выход одновременно. Основным преимуществом этого клапана является его экономическая ценность, поскольку он может работать как регулирующий, так и запорный клапан.

Преимущества 3-ходового шарового крана

Установка трубопровода играет важную роль в регулировании расхода при использовании этого типа клапана. Кроме того, конструкция клапана также определяет характер потока. При этом существует два вида: Y-образный и L-образный.

№1. Может полностью перекрыть вентиль.

#2. Он может смешивать два типа носителя.

#3. Он может отклонить поток среды в другом направлении.

#4. Он может разделить поток медиа на два отдельных направления.

#5. Он может блокировать поток одной среды и позволить другой среде течь в том же направлении.

Типы трехходовых кранов

Трехходовые шаровые краны могут иметь L-образную или Т-образную форму. В то время как работа остается прежней, конфигурация шара для этих двух совершенно различна.

L-образный клапан

3-ходовой шаровой кран L-образного сечения

Шаровой кран L-образного типа характеризуется портом, расположенным посередине, в стороне от двух портов, расположенных на противоположных концах.

Конструкция L-порта направляет поток только в одном направлении за раз. Поток может быть направлен на два разных выхода из одного водозабора. В противоположном направлении потока пользователь может выбрать любой из двух входов для одного выхода.

Т-образный

Т-образный тип иногда называют смесителем или 180-градусным шаровым краном. Шаровые краны с Т-образным портом также можно использовать для направления потока между двумя портами влево, вправо или прямо. Поскольку вы можете объединить два входа в один выход, он идеально подходит для смешивания жидкостей. (Также известны как смесительные шаровые краны) Также возможно противоположное направление потока, что позволяет одному источнику отклонять поток в обоих направлениях одновременно.

3-ходовой шаровой кран с Т-образным отверстием

Т-образный порт 3-ходовой шаровой кран

3-ходовой шаровой кран работает за счет вращения рукоятки, которая вращает шар внутри корпуса клапана, чтобы выровнять вырезанные каналы в шаре с входы и выходы клапана. Г-образный вырез в шаре L-образного клапана подает жидкость под углом 90 градусов из одного порта в другой.

Что такое A Трехходовой шаровой кран с Т-образным портом Что такое Трехходовой шаровой кран с Т-образным портом

К двум противоположным ответвлениям тройника необходимо добавить отдельный клапан, чтобы перекрыть все потоки через Т-образный порт 3 -ходовой клапан. Чтобы остановить поток, закройте два клапана и поверните шар в трехходовом клапане лицом к задней части клапана. На каждом ответвлении лучше использовать тройник с одним клапаном.

3-ходовой шаровой кран с Т-образным отверстием: общее применение

3-ходовые гидравлические шаровые краны выполняют различные функции в нефтегазовой промышленности:

Они регулируют поток масла в установках вверх по течению.
Они защищают оборудование в средней части потока, контролируя поток газа и нефти.
Также предназначен для управления потоком газов и жидкостей под высоким давлением с минимальным перепадом давления.

L-образный 3-ходовой шаровой кран

Г-образный клапан L-образной формы позволяет направлять жидкость к общему выходу из двух разных впускных портов без использования одного и того же впускного порта. Имеют два входа и один выход. В некоторых случаях клапаны с L-образным отверстием могут обеспечивать отвод жидкости.

Что такое трехходовой шаровой кран с L-образным портом

Шаровой кран с L-образным портом представляет собой трехходовой клапан, который может направлять жидкости из нескольких источников. Трехходовой шаровой кран с 1 отверстием полезен в системах, в которых жидкости всасываются в другую трубу из нескольких источников. Рукоятку 3-ходового клапана с отверстием l можно легко повернуть, чтобы изменить соединение, чтобы заблокировать один резервуар и забрать жидкость из другого резервуара.

3-ходовой шаровой кран с L-образным портом : Общее использование

Средний порт L-образного порта является общим портом, а один из боковых портов T-образного порта является общим портом.

Перенаправление потока из одного исходного резервуара в другой исходный резервуар,
Отвод потока от одного источника, например, переключение между насосом №1 и насосом №2,
Переход от естественного охлаждения к использованию чиллера в связи с сезонным спросом.

Независимо от того, какой из них, шаровые краны с L-образным и Т-образным портом полезны. Шаровые краны с L-образным отверстием более распространены и широко доступны. Т-образный порт имеет более низкий перепад давления прямо через клапан, тогда как L-порт должен поворачивать за угол, что приводит к более высокому перепаду давления. Для некоторых применений шаровые краны с Т-образным отверстием могут обеспечить большую универсальность, чем шаровые краны с L-образным отверстием. Поскольку они менее дороги в производстве, экономичные 2-седельные 3-ходовые шаровые краны обычно доступны только с L-образной конфигурацией порта. Xhaval производит и продает любые формы с металлическим или пластиковым дизайном по всему миру.

3-ходовой шаровой кран: в чем его отличие от 2-ходового шарового крана

Трехходовой шаровой кран имеет три порта, тогда как двухходовой шаровой кран имеет только два. 3-ходовой клапан может управлять потоком жидкости в трех направлениях, а 2-ходовой — только в двух. Когда необходимо контролировать поток жидкости в нескольких направлениях, обычно используются 3-ходовые шаровые краны.

Выберите правильный 3-ходовой шаровой кран: 3-ходовой клапан, смесительный или отводной (объяснение блок-схемы) 3-ходовой клапан, смесительный и отводной

Схема 3-ходового клапана

Трехходовой шаровой клапан представляет собой тип клапана, который имеет три отверстия, также известные как отверстия. Соединение между портами представляет собой металлический шар с отверстиями для регулировки направления потока среды. Жидкость или газ (среда) проходит через клапан, а механизм поворачивает шар, направляя поток из одного места в другое.

3-ходовой отводной шаровой кран

3-ходовой шаровой кран представляет собой клапан с тремя портами, часто называемыми отверстиями. Соединение между портами имеет металлический шар с отверстиями для регулировки направления потока среды. Жидкость или газ (среда) проходит через клапан, и есть механизм для поворота шара, который направляет поток из одного места в другое.

3-ходовой отводной шаровой кран

3-ходовой смесительный шаровой кран

3-ходовой смесительный шаровой кран представляет собой химический дозатор, который надлежащим образом разбавляет три концентрации химикатов до необходимых соотношений и наполняет емкости любого размера разбавленными, готовыми к использованию химическими растворами.

3-ходовой регулирующий клапан останавливает поток воды в одной трубе и пропускает ее в другую. Клапан также может объединять воду из двух разных труб в одну или перенаправлять воду из одной трубы в две разные трубы в модулирующем или плавающем трехточечном применении.

3-ходовой шаровой кран Рабочий механизм

Поскольку существует два типа 3-ходовых шаровых кранов, в этом разделе подробно рассматривается каждый из механизмов. Они немного отличаются от обычного механизма шарового крана. L-образный или отводной клапан позволяет переключать поток с одного порта на другой посредством поворота рукоятки или привода на 90-градусов.

Предположим, что в первой позиции открыты нижний порт и левый порт. Четверть оборота против часовой стрелки заставляет клапан направить поток среды на правый порт.

Еще одна четверть оборота в противоположном направлении, в результате чего весь поворот составляет в общей сложности 180 градусов, блокирует поток среды, как видно на изображении выше. Поворот на 270 градусов по-прежнему будет блокировать поток среды. Однако полный оборот на 360° позволяет клапану вернуться в исходное положение.

В некотором смысле два из трех портов открываются одновременно. Это позволяет клапану иметь два положения отсечки с тремя вариантами потока.

Т-образный клапан называется смесительным клапаном, потому что среда двух входных потоков может объединяться внутри клапана. Затем он выходит на другой конец. В некотором смысле все три порта могут быть открыты одновременно.

Шаровой кран Т-образной формы также может действовать как отводной клапан, поэтому он может работать так же, как кран L-образной формы. Все это делается на четверть оборота ручки. Т-образная форма не может обеспечить герметичное отсечение, но они могут ограничить поток двумя портами или разрешить проход ко всем трем портам.

Как смеситель, Т-образный шаровой кран может разделять среду для вытекания из 2 противоположных направлений. Конструкция позволяет Т-образной схеме разделить поток или просто обеспечить прямоточную схему потока, как в двухходовом шаровом кране.

У вертикально расположенного Т-образного шарового крана общий порт всегда открыт. Единственный способ отклонить поток — повернуть его на четверть оборота. Поворот на 180° не изменит поток среды.

Имеются фиксирующие ручки, поэтому клапаны могут двигаться при повороте ручки; однако эти замки находятся с интервалом до 360 градусов для трехходового клапана. Это компенсирует количество портов. Кроме того, порт, который действует как общая точка входа, часто располагается в нижней части клапана.

Важность ручек

Вообще говоря, шаровые краны имеют ограничители рукояток, которые предотвращают поворот шарового крана более чем на 90 градусов. Это особенно важно для трехходовых клапанов из-за большого количества отверстий шарового диска внутри клапана. Предоставление ограниченного заданного диапазона движения ручек дает больший контроль над количеством медиа, которое должно быть перенаправлено или объединено.

Чем он отличается от двухходового шарового крана

Двухходовой шаровой кран в первую очередь предназначен для перекрытия. У этого есть два отверстия на обоих, которые связаны с трубами.
